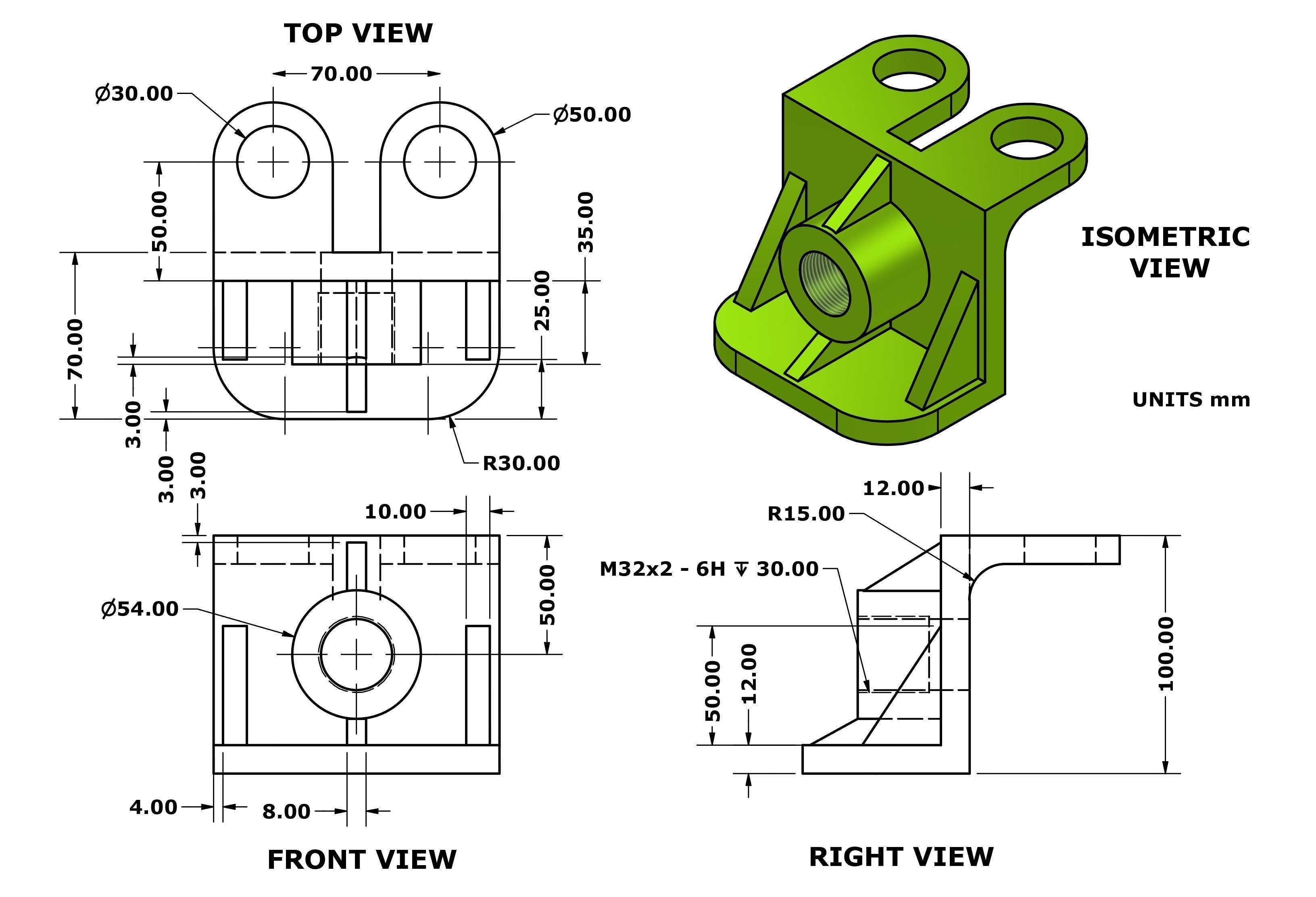

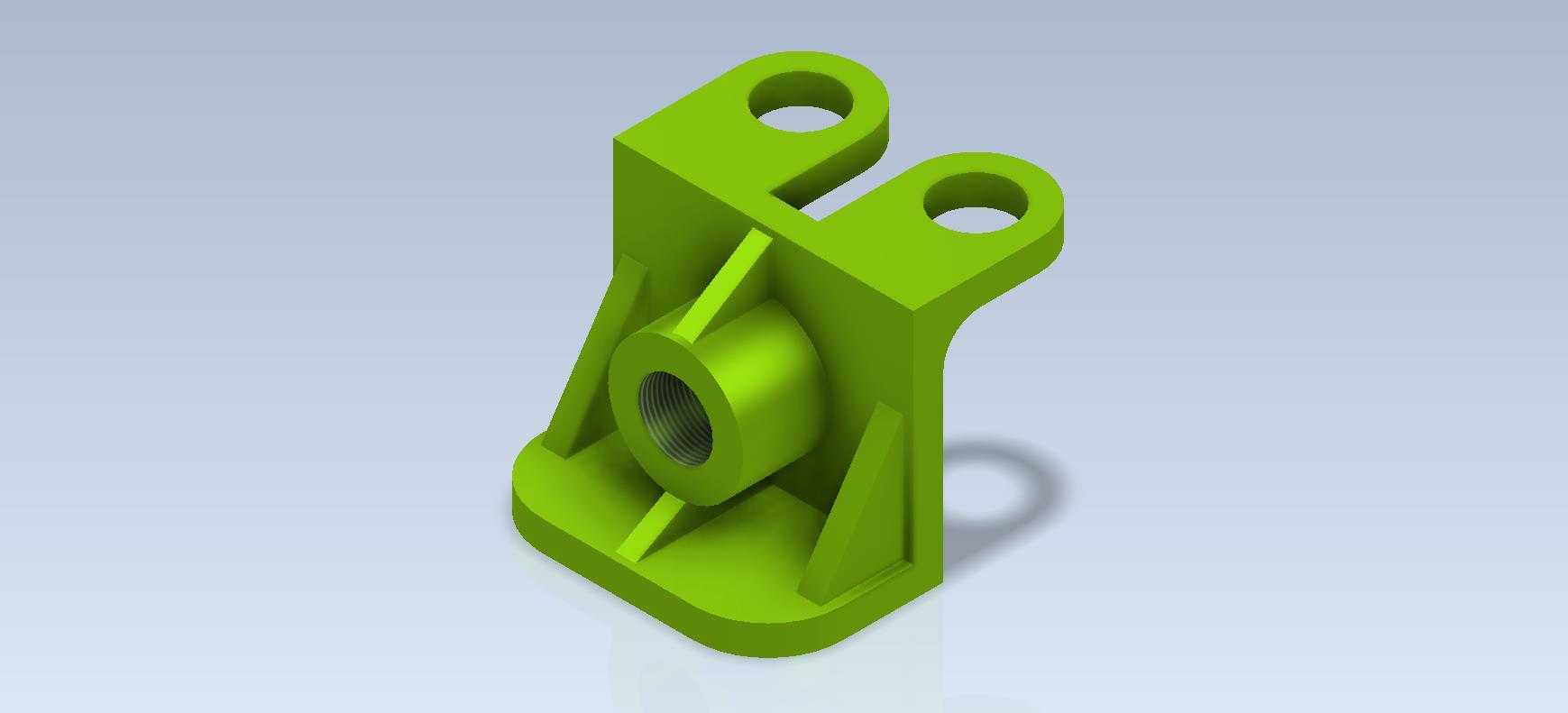

该结构件属于小型设备内部的支撑连接类零件,日常多应用在小型机电设备、工装夹具、非标自动化模组的内部点位固定场景中,核心作用是为相邻功能部件提供稳定的安装基准,同时承受设备运行过程中产生的径向载荷与小幅振动冲击,避免连接点位出现应力集中导致的结构失效。从结构设计逻辑来看,零件底部采用整面平置安装基座,基座底面做全平面铣平处理,安装时可直接贴合设备安装基板表面,不需要额外加工适配沉台,降低安装面的加工精度要求;基座向上延伸出主体承托结构,中间集成带内螺纹的通孔轴套,轴套内孔的内螺纹用于和外接调节螺杆、导向轴或者管路接头实现螺纹配合,螺纹段长度经过校核,可保证螺纹啮合圈数满足常规静载荷下的连接强度要求,不会出现滑牙、脱扣的问题。

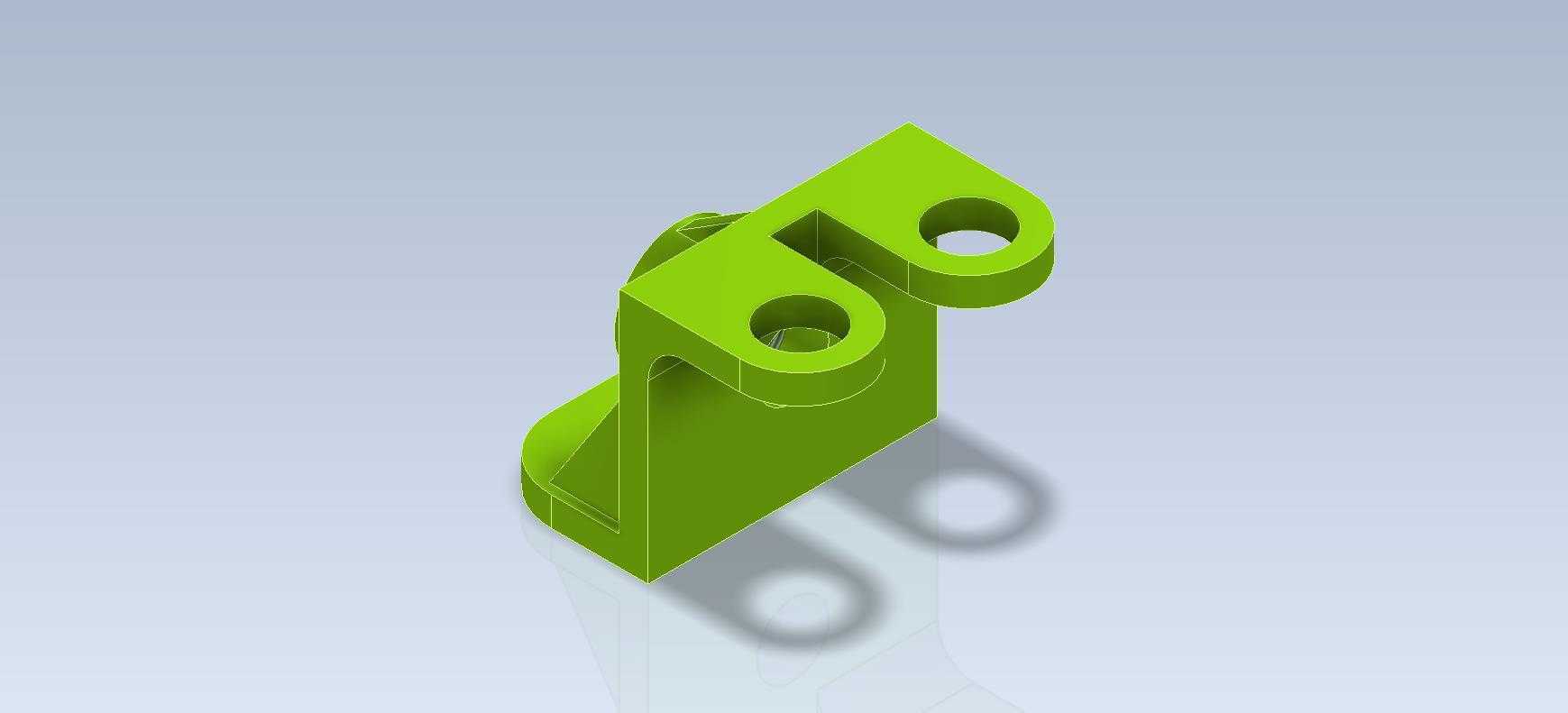

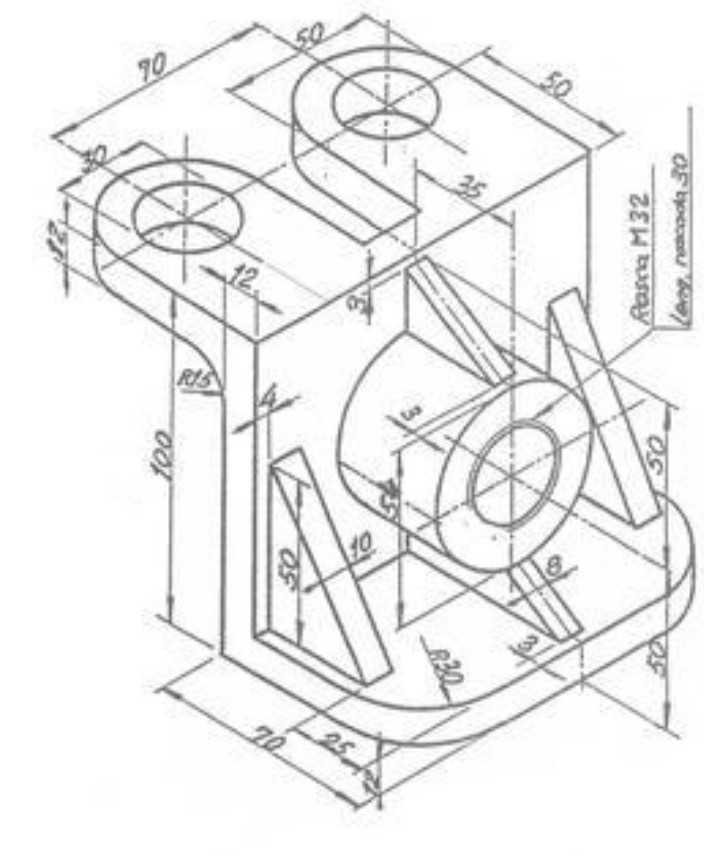

轴套与底部基座之间设置了多道三角形加强筋,筋板从基座顶面一直延伸到轴套外壁根部,同时连接两侧的安装耳板,将轴套承受的径向载荷均匀分散到整个基座平面,避免轴套根部因应力集中出现断裂。零件上部对称设置两个带通孔的安装耳,两个耳板的孔位同轴度经过严格控制,可通过销轴、螺栓实现与上部摆动件、连杆件的铰接连接,耳板的厚度根据常规M6-M8规格紧固件的剪切强度设计,预留足够的安全余量,即使承受偏载也不会出现耳板变形。
从安装边界来看,零件整体外轮廓尺寸适配小型设备的内部安装空间,底部基座的长宽尺寸控制在常规安装工位的预留范围内,两个安装耳的中心距符合通用小型铰接结构的尺寸规范,轴套内螺纹的公称直径适配常规传动、管路连接的通用规格,不需要额外定制转接件即可完成装配。设计过程中充分考虑了注塑或者金属3D打印、铣削加工的工艺可行性,所有转角位置都设置了合理的工艺圆角,避免加工过程中出现应力集中,同时减少刀具加工时的接刀痕迹;零件的拔模斜度控制在合理范围,若采用注塑工艺生产可顺利脱模,若采用金属切削加工,所有加工面都预留了合理的加工余量,不需要特殊工装即可完成一次装夹加工。
在实际使用场景中,这类零件常作为小型气动模组的铰接支撑座、小型输送线的侧边导向轮安装座、电控柜内部的线缆固定支架基座,也可作为教学实训场景中CAD建模练习的典型案例,帮助初学者掌握加强筋布局、安装孔位同轴度控制、螺纹结构设计的基础逻辑,理解结构设计中载荷分散、工艺适配的核心思路。零件的壁厚设计均匀,避免注塑生产时出现缩痕、翘曲问题,若采用铝合金材质铣削加工,整体重量较轻,同时具备足够的结构强度,可满足多数轻载工业场景的使用需求。
