多面切割组合式机械基础练习实体

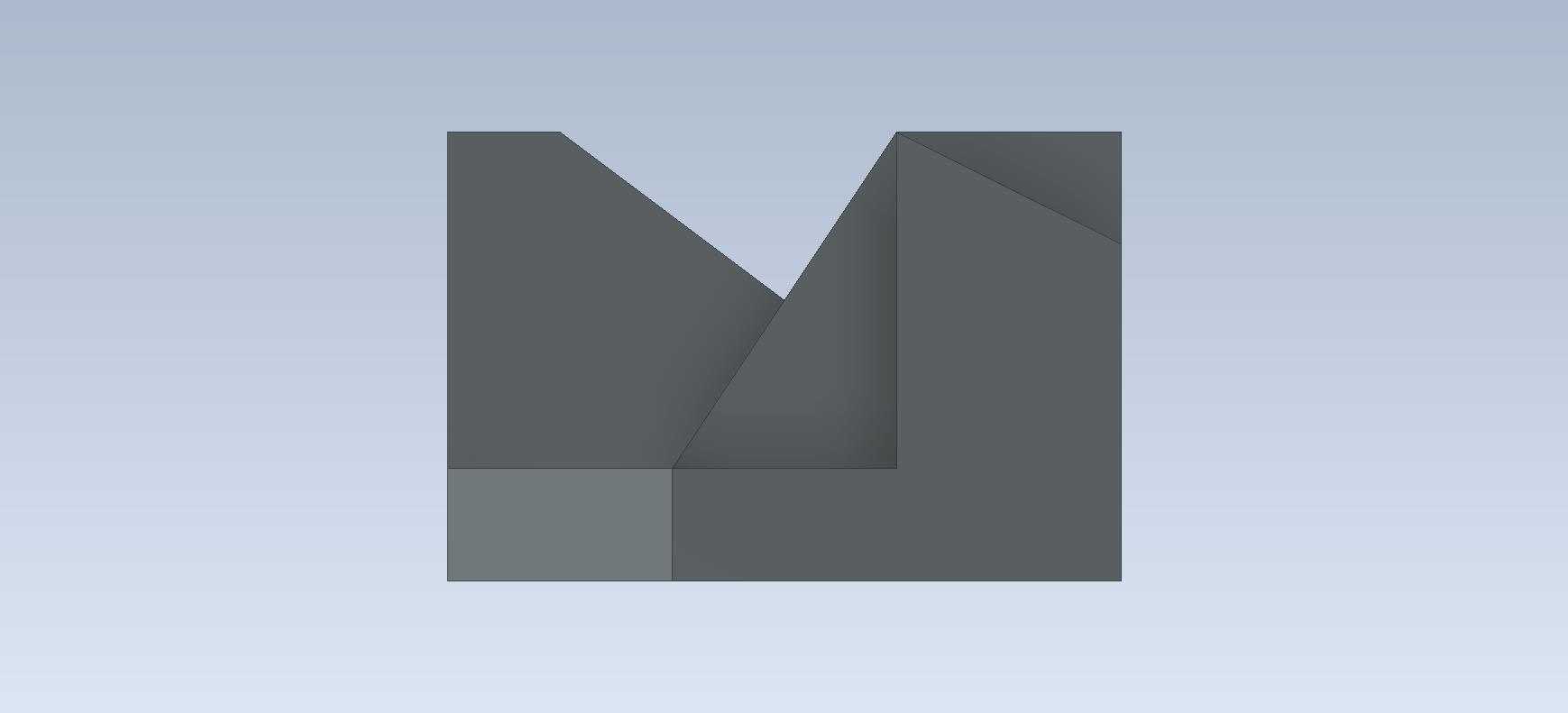

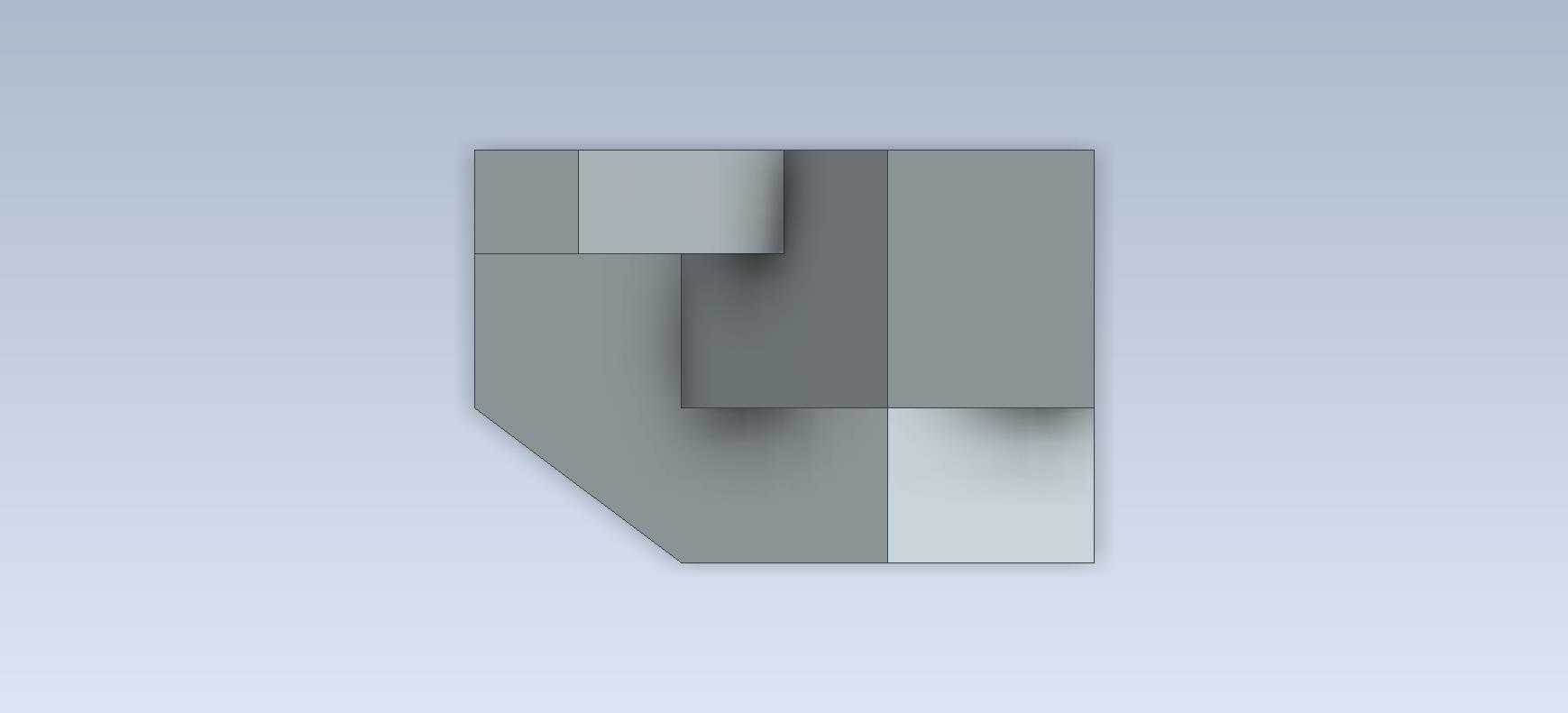

　　这类多面切割的组合实体，是机械结构设计入门阶段绕不开的练习载体，很多刚接触三维建模的从业者，都会从这类带多角度斜切、凹凸嵌合结构的零件练手，本质是训练对空间坐标系下特征叠加、布尔运算的把控能力，避免后续做实际工业零件时出现特征干涉、基准错位的低级问题。从实际应用场景来看，这类结构的设计逻辑，和很多工装夹具的定位块、非标设备的安装基座、模具的镶件固定块的结构逻辑完全相通，比如自动化产线上用来承托异形工件的定位支撑，就需要做多个角度的避让切面，既要保证和工件的贴合定位精度，又要留出传感器、气管的安装空间，还要避免和周边运动部件发生刮碰，和这个练习件的结构设计思路如出一辙。做这类实体建模的时候，首先要确定核心基准面，不能上来就随便拉伸凸台，得先找到整个零件最大的安装底面作为第一基准，这个练习件的底部是带切角的六边形承托结构，这个底面就是后续所有特征的定位基准，所有斜切面的角度、凸台的高度，都要从这个基准出发做尺寸标注，不然后续改尺寸的时候会出现特征参考丢失的问题。很多新手做这类模型容易犯的错，就是先做上方的斜向凸台，最后补底部的承托结构，结果到装配的时候发现底部安装孔的位置和上方凸台的定位面错位，整个零件直接报废。

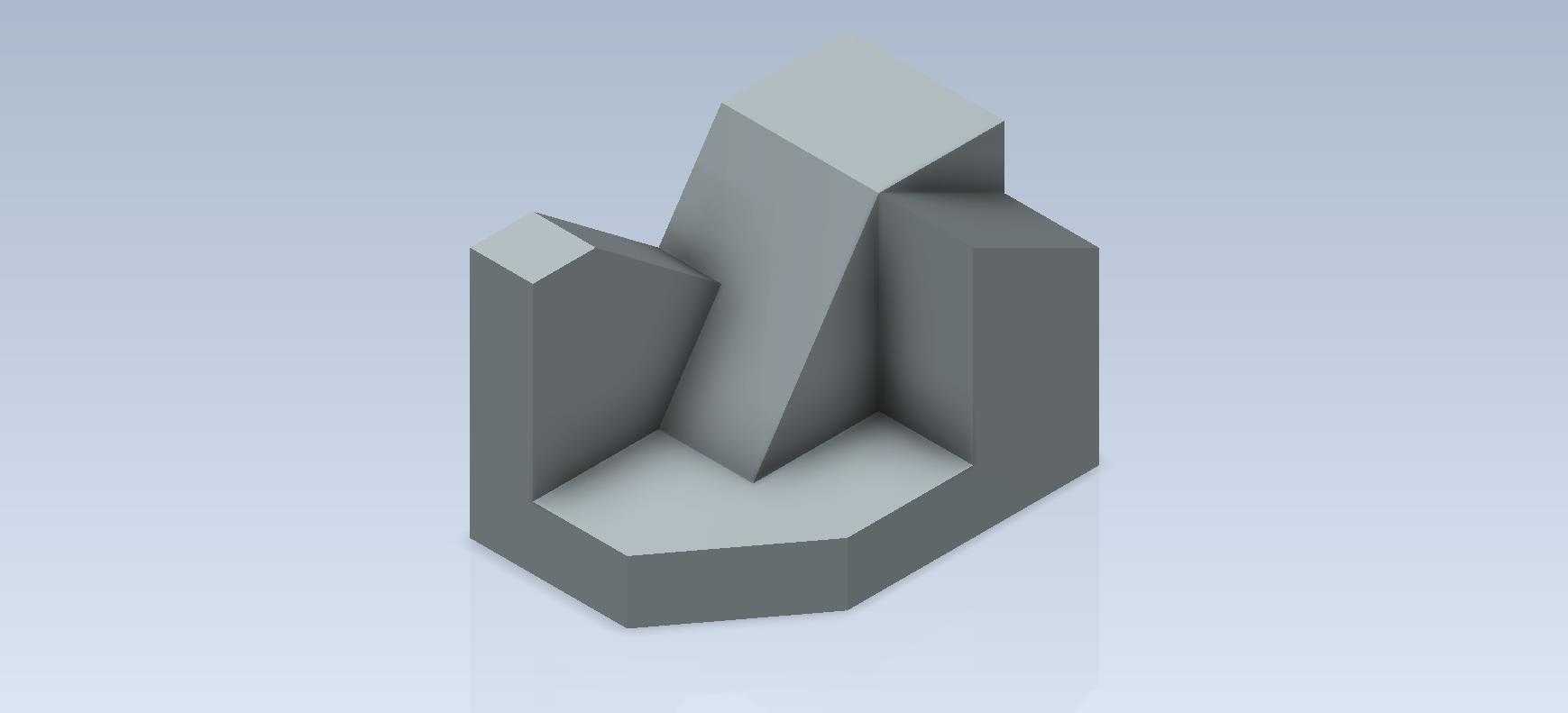

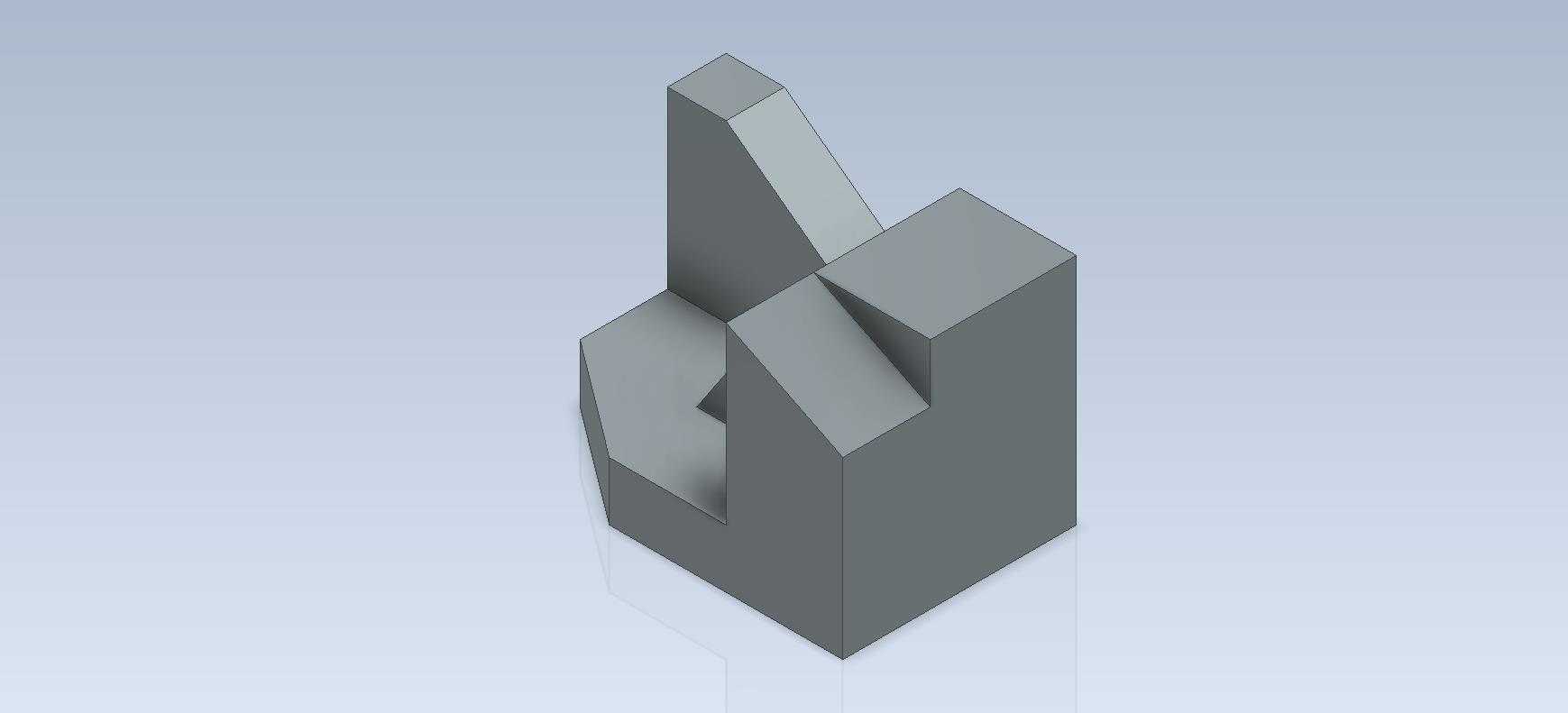

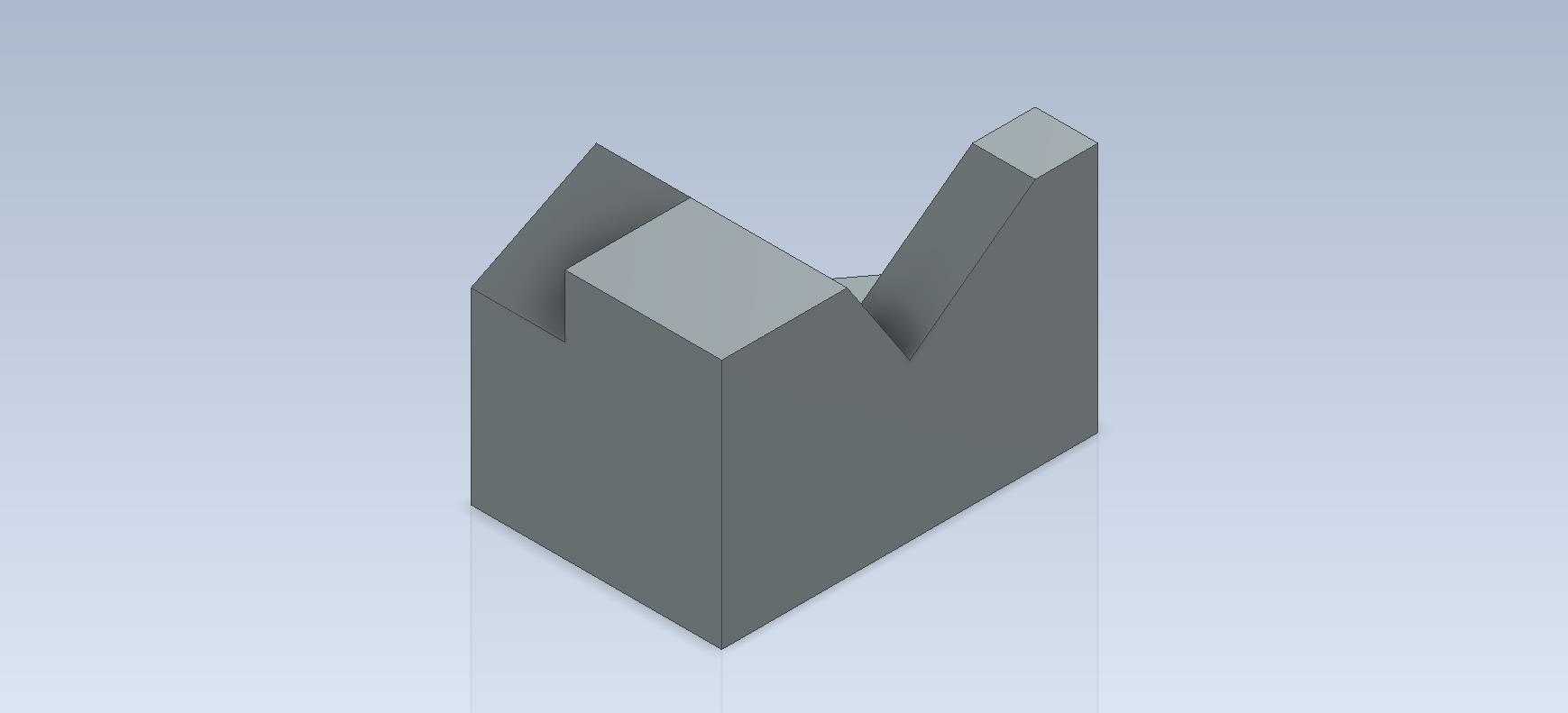

　　从结构特性来看，这个实体的三个主要凸起块，分别对应了不同的功能面设计逻辑：中间最高的斜向凸台，模拟的是实际零件里的导向定位面，这类面一般会做表面淬火处理，用来和运动部件做滑动配合，所以建模的时候要注意这个面的拔模角度，不能出现倒扣，不然后续加工的时候没法用铣床一次走刀成型；左侧的矮凸台带内凹切面，模拟的是零件的避让槽结构，实际应用里这个位置一般是用来容纳紧固螺丝的头部，或者给相邻零件的凸台留出装配间隙，做这个特征的时候要注意切面和相邻竖直面的圆角过渡，不能留尖锐直角，不然热处理的时候会出现应力集中，零件受力容易开裂；右侧的厚凸台是整个零件的主要承重结构，模拟的是安装基座的固定端，这个位置一般会打沉头孔用来锁螺丝固定在设备台面上，建模的时候要注意凸台和底部承托结构的衔接处要做加强筋过渡，当然这个练习件为了简化结构把加强筋省略了，实际生产里这类承力位置必须做应力释放的结构设计。说到安装边界，这类实体如果作为实际工装零件使用，首先要控制整体的外轮廓尺寸，底部六边形的对边距离要和安装台面的T型槽间距匹配，不能出现安装孔位对不上T型槽的情况，整体高度要考虑周边运动部件的行程，比如上方如果有气缸下压的动作，零件最高处的高度不能超过气缸的下死点位置，不然会撞坏气缸活塞杆。另外各个斜切面的角度公差要控制在±0.1度以内，因为这类定位面如果角度偏差太大，工件放上去之后会出现定位偏移，后续加工或者检测的尺寸就全错了。

　　很多人做练习的时候觉得这类模型简单，随便拉拉凸台切切角就完事，其实真到做实际项目的时候，这类基础结构的细节处理最见功底，比如斜切面和竖直面的交线处，要不要做倒角、做多大的倒角，是和零件的使用场景直接挂钩的：如果是人手经常触碰的位置，要做R2以上的圆角避免割手；如果是和其他零件配合的贴合面，交线处要做0.5mm的避空倒角，保证两个面能完全贴死，不会因为加工的毛刺导致装配间隙过大。还有这类实体的材料选择，如果是作为定位工装使用，一般用45号钢做表面发黑处理就够用，如果是在腐蚀环境里使用，就要换成304不锈钢，建模的时候就要提前考虑材料的加工余量，比如不锈钢的切削变形比碳钢大，尺寸公差要稍微收紧一点。

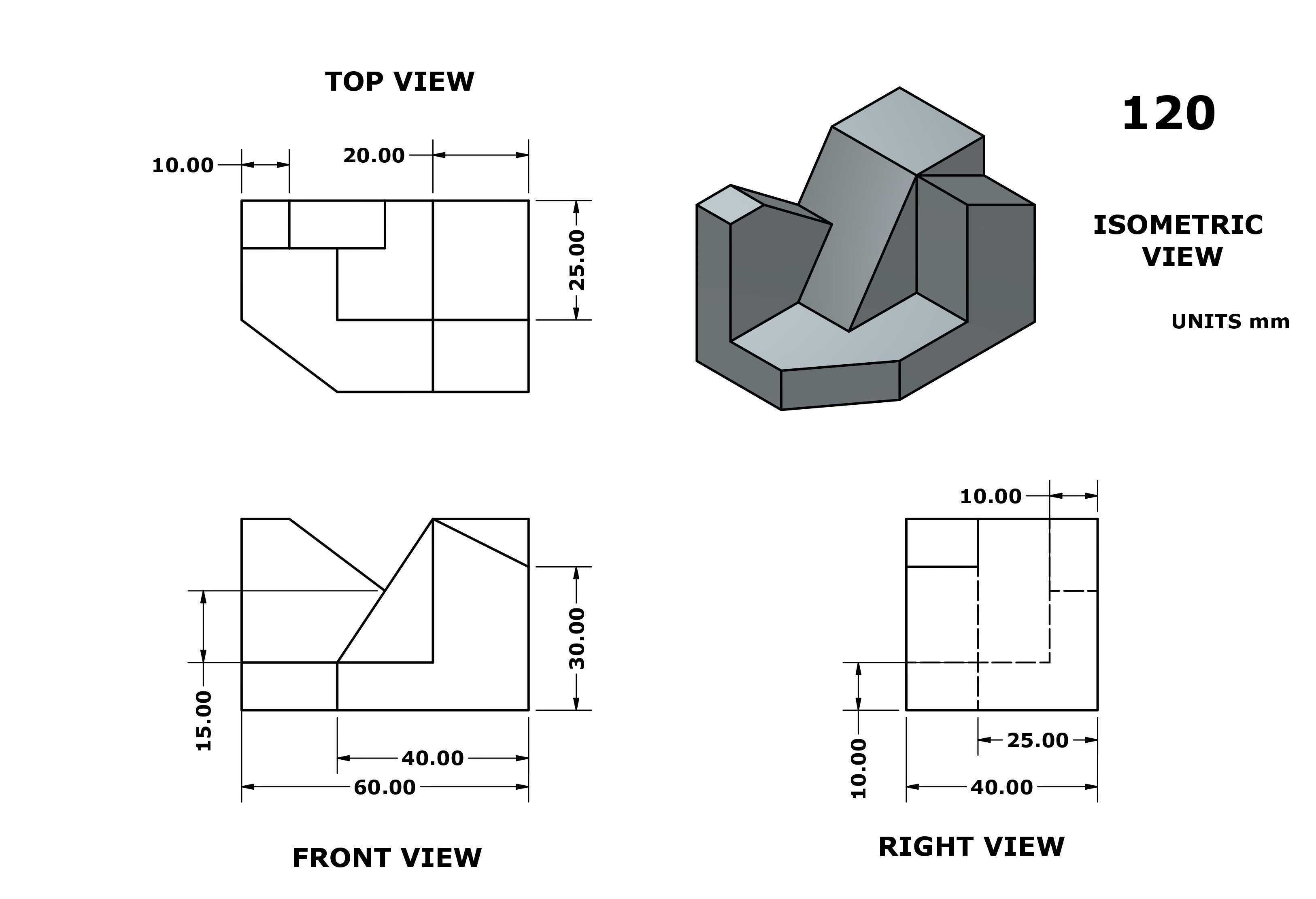

　　另外做这类结构的工程图的时候，不能只标整体的长宽高，每个斜切面的角度、每个凸台的高度、每个切角的尺寸，都要从同一个基准出发标注，不能链式标注，不然加工的时候会出现公差累积，最后做出来的零件和设计尺寸差好几毫米。很多新手出工程图喜欢顺着特征标尺寸，结果加工师傅拿到图根本没法找基准，最后做出来的零件装不上，还要返工，这都是基础练习的时候没养成好的标注习惯导致的。其实这类基础建模练习，本质不是为了画出来一个好看的三维形状，而是通过反复练习特征创建、基准选择、尺寸标注的逻辑，把机械设计的底层思维刻进习惯里，后续遇到更复杂的减速机壳体、模具型腔、机器人关节结构的时候，才不会犯基础的结构错误。比如这个练习件里的凹凸嵌合结构，和模具里的分型面贴合逻辑是一样的，两个面的角度要完全一致，贴合处要做避空，不然合模的时候会出现溢料的问题；和减速机里的齿轮轴定位台阶的设计逻辑也是相通的，定位台阶的高度要比配合零件的倒角大，才能保证轴向定位到位。不要觉得基础练习没用，所有复杂的工业产品，拆解开都是这类基础的凸台、切角、孔位、斜面组合出来的，把这些基础特征的设计逻辑摸透，做复杂结构的时候才能做到心里有数，不会出现结构强度不够、装配干涉、加工不出来的问题。
