带安装耳座的卧式轴承支撑座结构设计

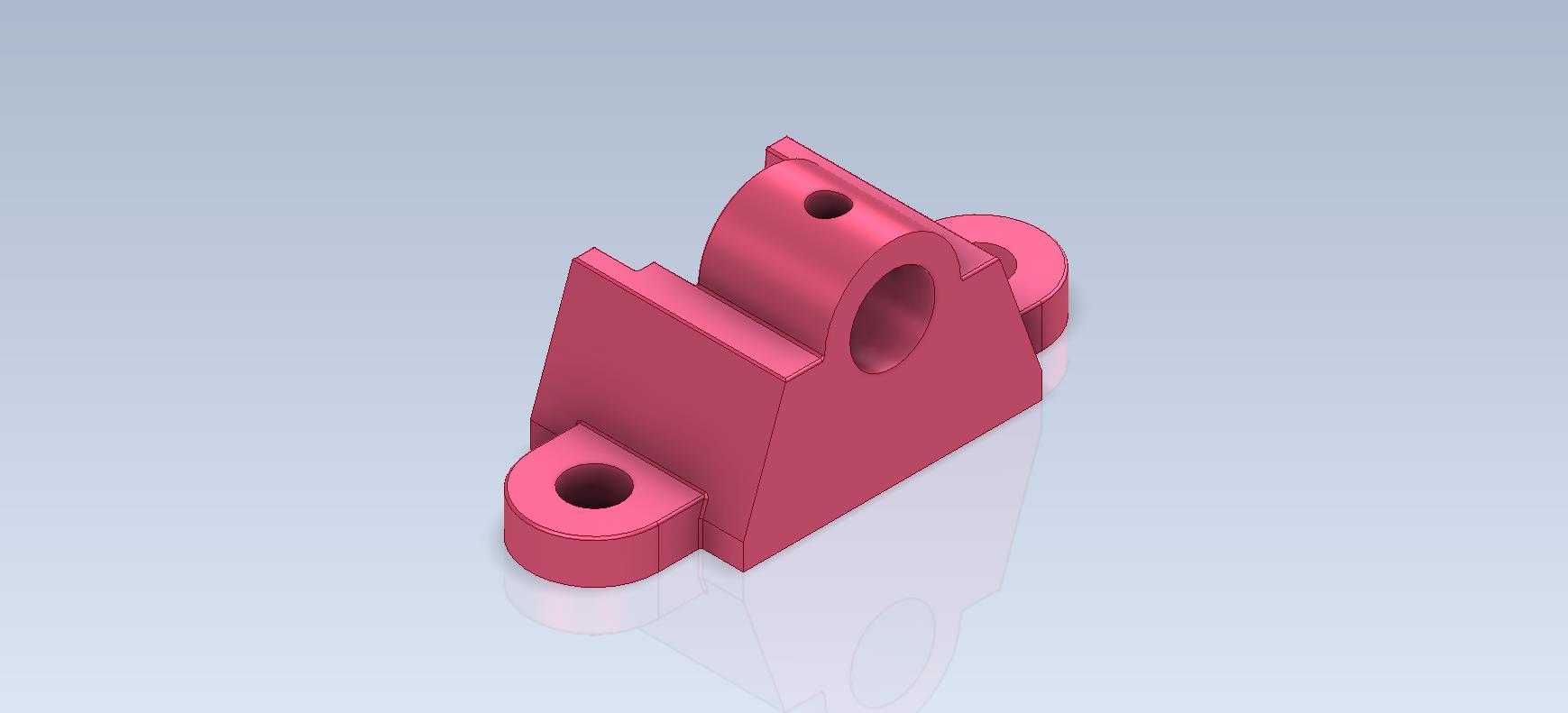

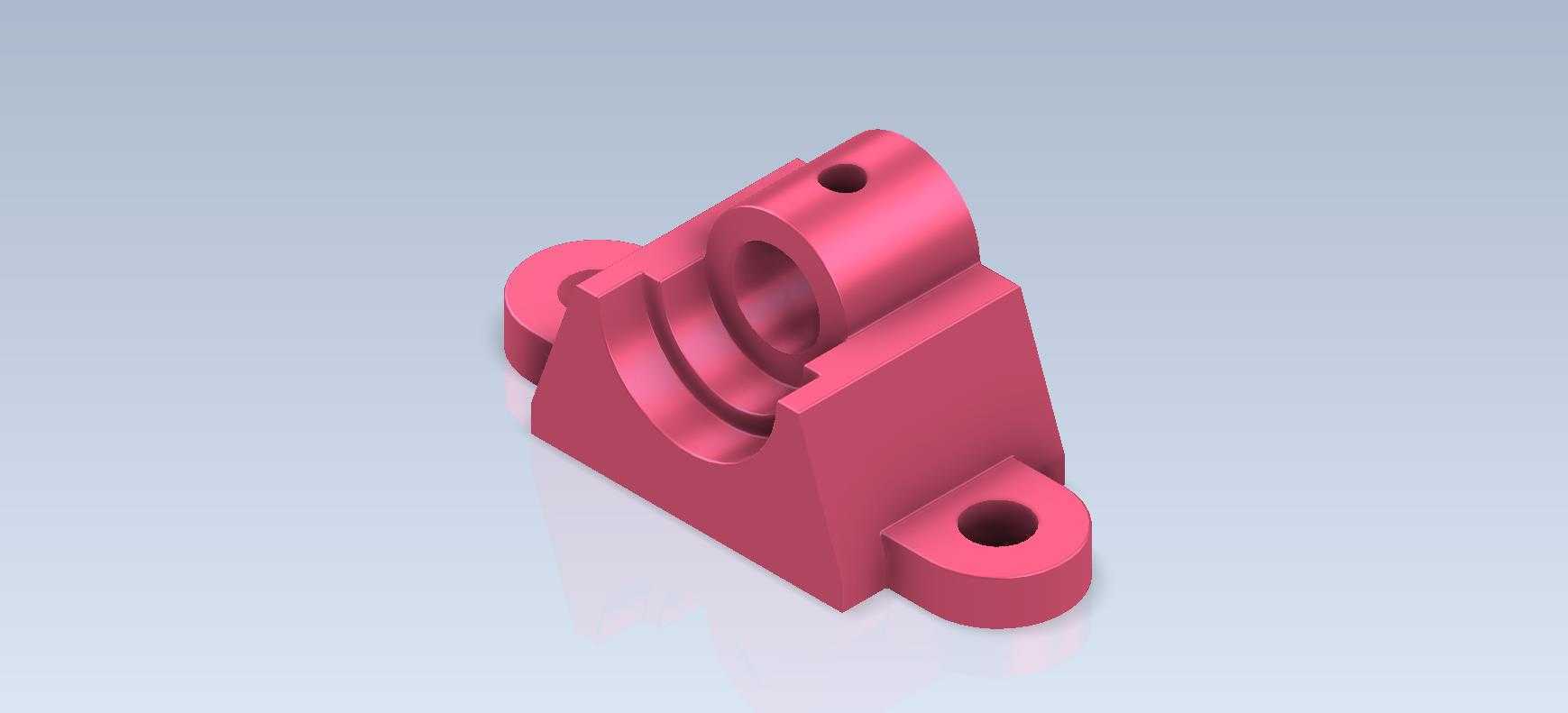

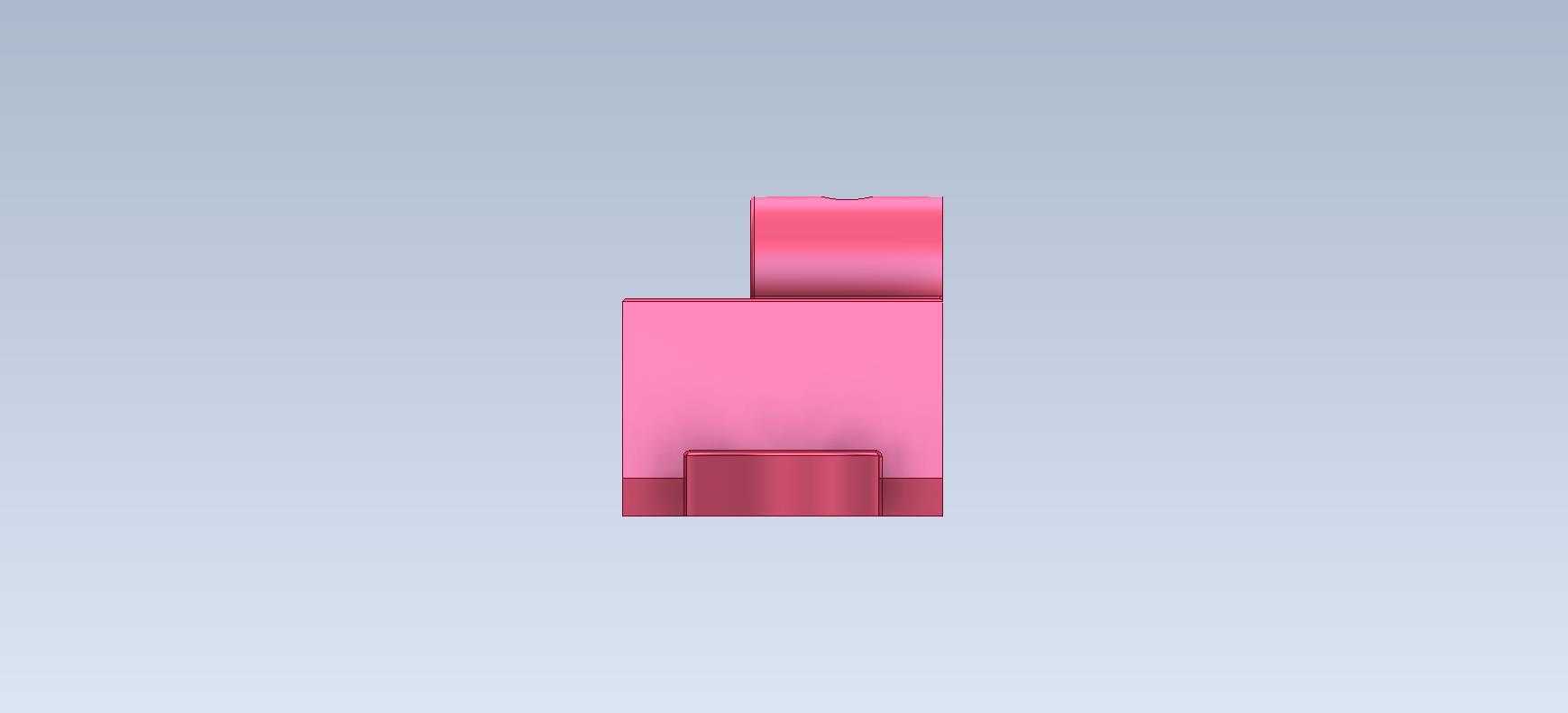

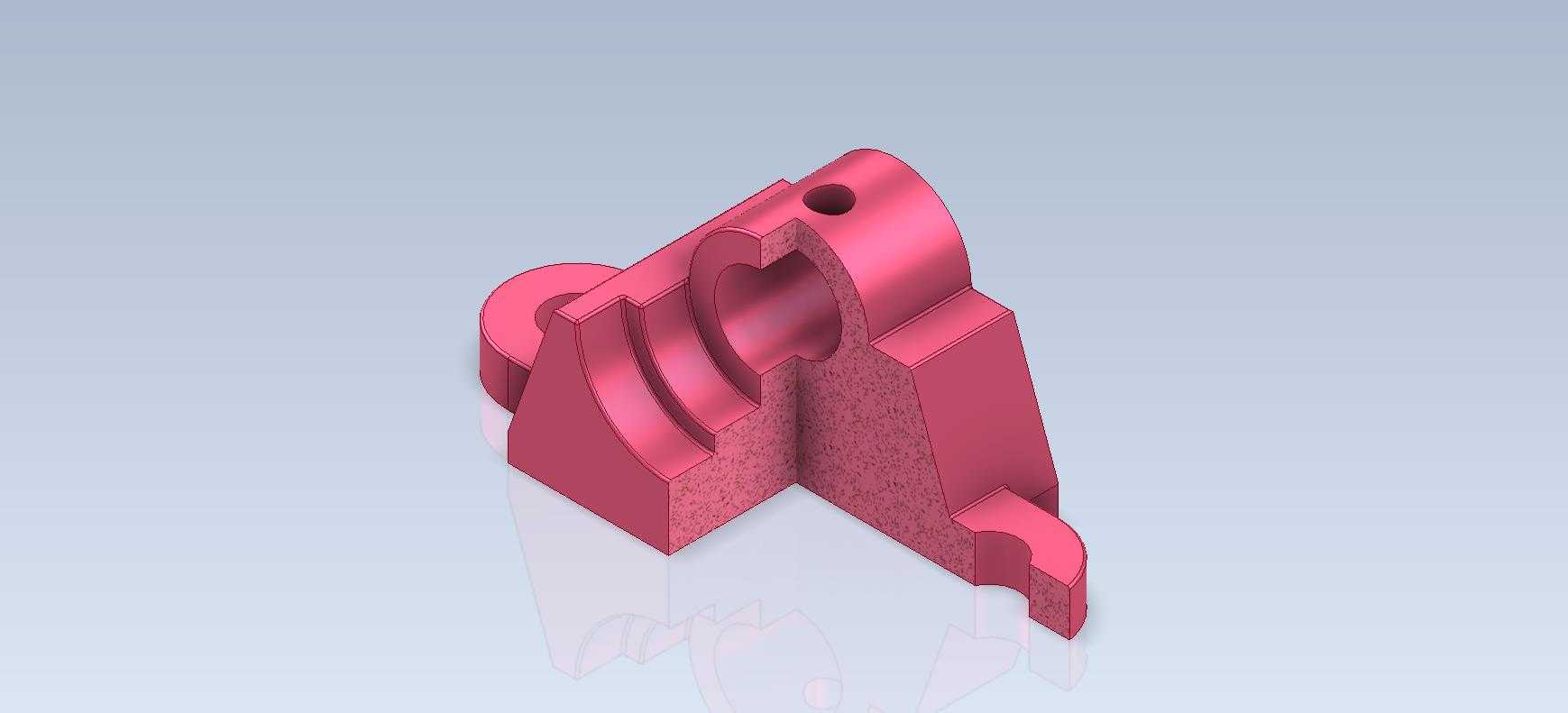

　　在常规中小型传动设备的布局设计中，这类带双侧安装耳座的卧式支撑结构是极为常见的功能部件，多数场景下它承担着转轴类零件的径向承载与轴向定位作用，常见于轻工输送线、小型实验台架、非标自动化单机的动力传递区段，用来适配直径不大的光轴或者带台阶的传动轴，避免轴系运转时出现径向窜动、支撑刚度不足的问题。从结构本身来看，主体采用一体式铸造成型的构型思路，中间的半圆拱形腔体是核心的轴瓦或者滚动轴承安装位，腔体的内径公差需要根据所选轴承的外圈配合精度来设定，一般过渡配合即可满足多数低速运转场景的需求，不需要过高的过盈量来增加装配难度。

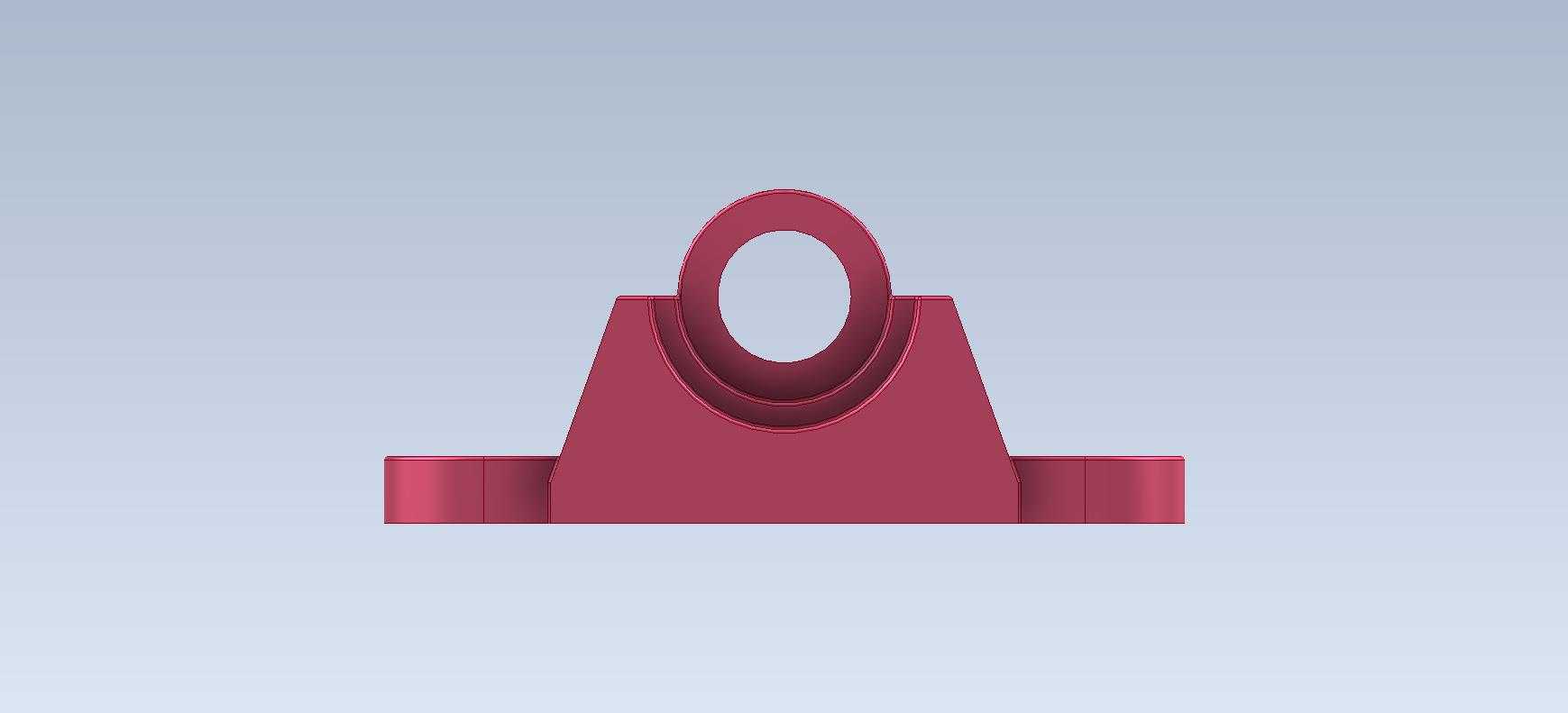

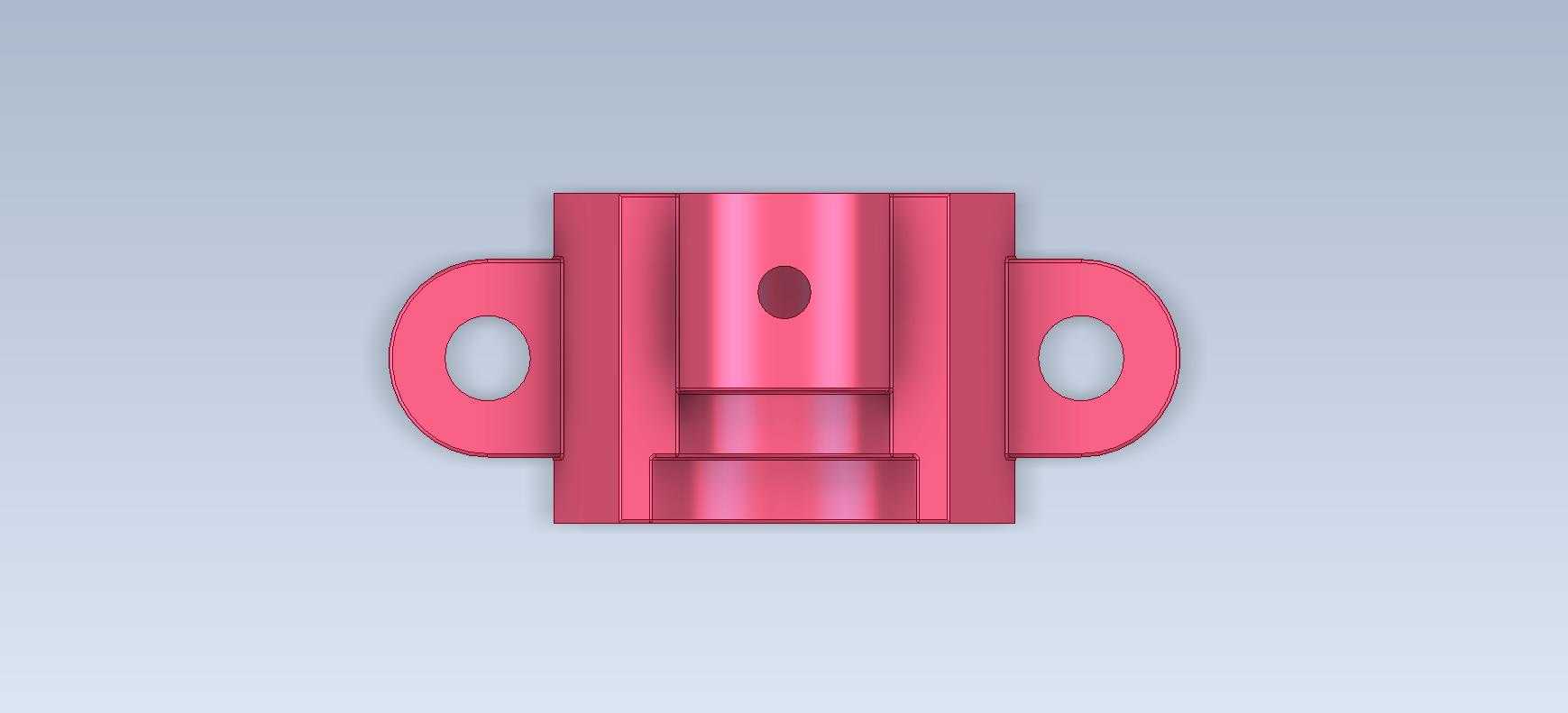

　　两侧延伸出的带孔耳座是整个部件的安装基准，耳座上的通孔为穿装固定螺栓设计，两个耳座的孔中心距需要严格和安装基座上的螺纹孔位对齐，孔的直径要比所选螺栓大1到2毫米，预留一定的装配调整余量，避免加工误差导致螺栓无法穿装。主体侧面的立板结构是为了提升整体的抗弯刚度，毕竟轴系运转时产生的径向载荷会通过轴承外圈传递到支撑座本体，如果没有侧面的加强立板，长期交变载荷作用下很容易出现耳座根部开裂、腔体变形的问题。设计这类支撑结构的时候，首先要确定的是中间安装腔体的中心高度，这个尺寸直接决定了整个轴系的安装标高，要和配套的带轮、齿轮或者联轴器的中心高匹配，否则会出现轴系不对中，运转时产生异常振动、密封件过早磨损的问题。

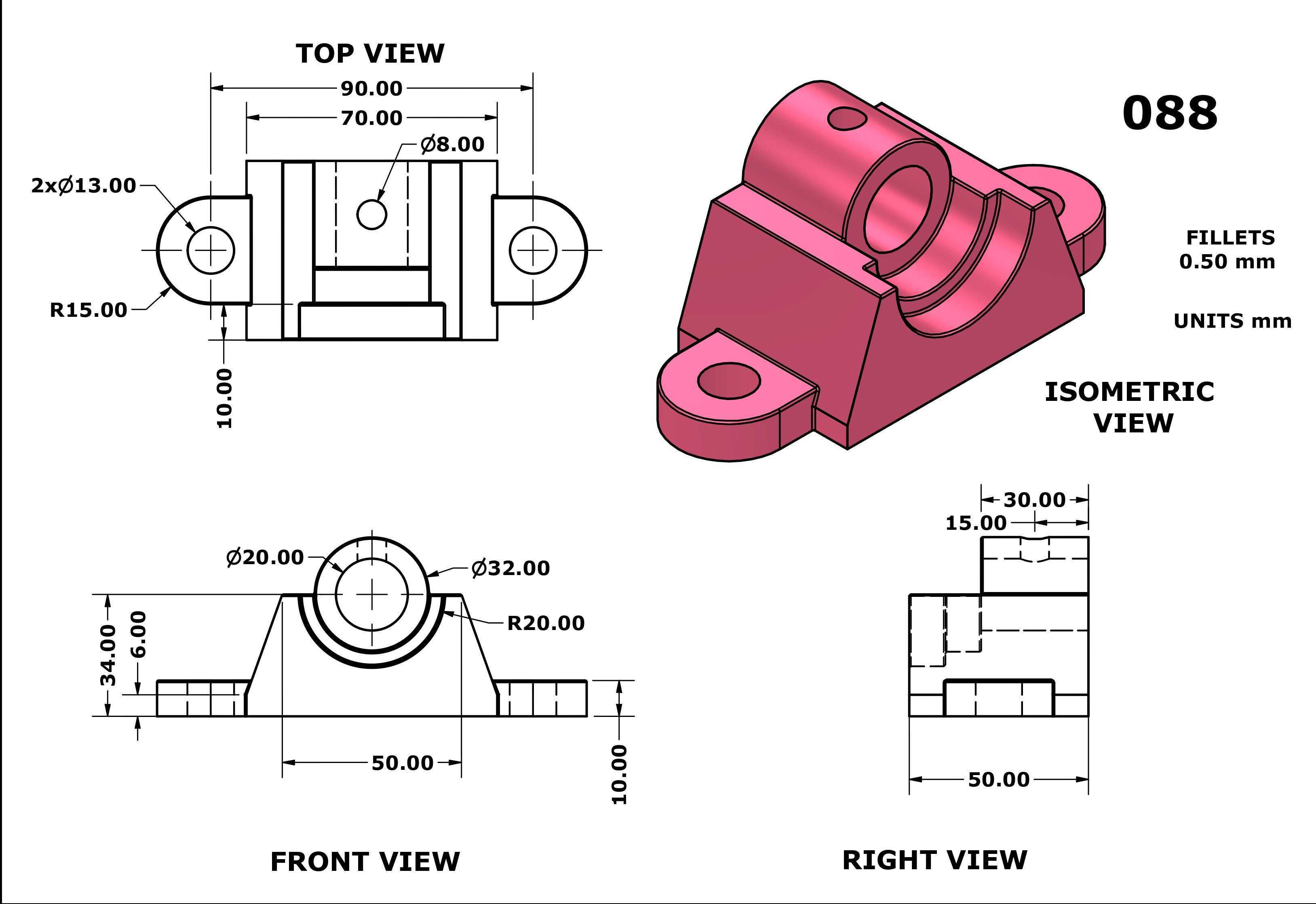

　　其次要核算耳座的厚度，根据支撑座需要承受的最大径向载荷，结合所选螺栓的强度等级，确定耳座的厚度不能过薄，否则螺栓拧紧的时候会把耳座压变形，也不能过厚造成不必要的材料浪费。腔体的轴向宽度也要和所选轴承的宽度匹配，两侧要预留出轴承挡圈或者端盖的安装位置，如果需要加装密封件，还要在腔体的端部留出密封槽的加工空间。从安装边界来看，整个部件的外轮廓要避开周边其他零部件的运动范围，尤其是耳座向外延伸的部分，不能和相邻的传动件、机架型材产生干涉，底部的安装平面要保证足够的平面度，安装时可以通过薄铜皮调整水平度，保证支撑座的腔体轴线和传动轴的轴线完全重合。这类结构在建模的时候，要优先把安装基准面、腔体轴线、耳座孔中心这些关键基准特征先做出来，后续的倒圆角、拔模斜度这些工艺特征放在最后添加，铸造圆角的半径一般取壁厚的三分之一到五分之一，避免铸造的时候出现应力集中或者冷隔缺陷。对于学生或者刚入行的结构设计人员来说，这类零件是非常好的基础练习对象，它涵盖了安装基准设定、刚度补强、装配公差预留、工艺性优化这些机械设计的基础要点，没有过于复杂的曲面特征，但是每一处结构都有明确的功能指向，不是凭空添加的装饰性结构。

　　实际生产中这类零件多采用铸铁铸造后再机加工关键面的工艺，也有小批量场景下直接用铝板或者钢板焊接后加工的情况，不同的工艺对应的建模细节也有区别，铸件要预留拔模斜度，焊接件则要考虑焊缝的预留位置，避免焊接后加工量过大。在装配的时候，要先把轴承压入腔体，再穿装转轴，最后通过螺栓把整个支撑座固定在机架上，固定的时候要对角拧紧螺栓，避免支撑座出现倾斜，安装完成后要手动盘动转轴，检查转动是否顺畅，有没有卡滞的情况，如果有卡滞就要调整支撑座的安装位置，检查轴系的同轴度是否符合要求。这类支撑结构虽然看起来简单，但是在实际设备运行中，它的加工精度和安装质量直接影响整个传动系统的使用寿命，很多小型设备出现的轴系异响、轴承过早损坏的问题，根源都在于支撑座的设计或者安装不到位，比如中心高偏差导致轴系不对中，耳座刚度不足导致运转时支撑变形，腔体公差不合理导致轴承外圈打滑或者压装过紧抱死。
