铰接式双孔连接吊耳结构设计

这类双孔铰接连接结构在工业现场的应用场景覆盖极广，从输送线的张紧轮支架、小型起重设备的吊点连接件，到工装夹具的活动压臂铰接端、农业机械的连杆连接节点都能见到同构型的零件，核心作用是实现两个构件之间的铰接传动，允许连接副在单一平面内完成一定角度的相对转动，同时传递既定的拉压载荷，避免刚性连接带来的应力集中问题。

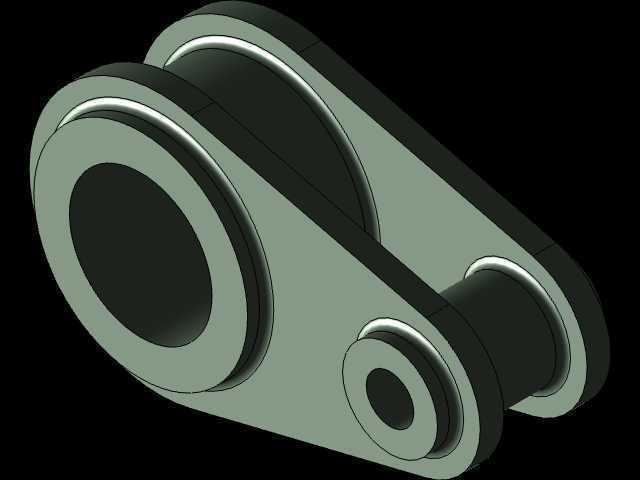

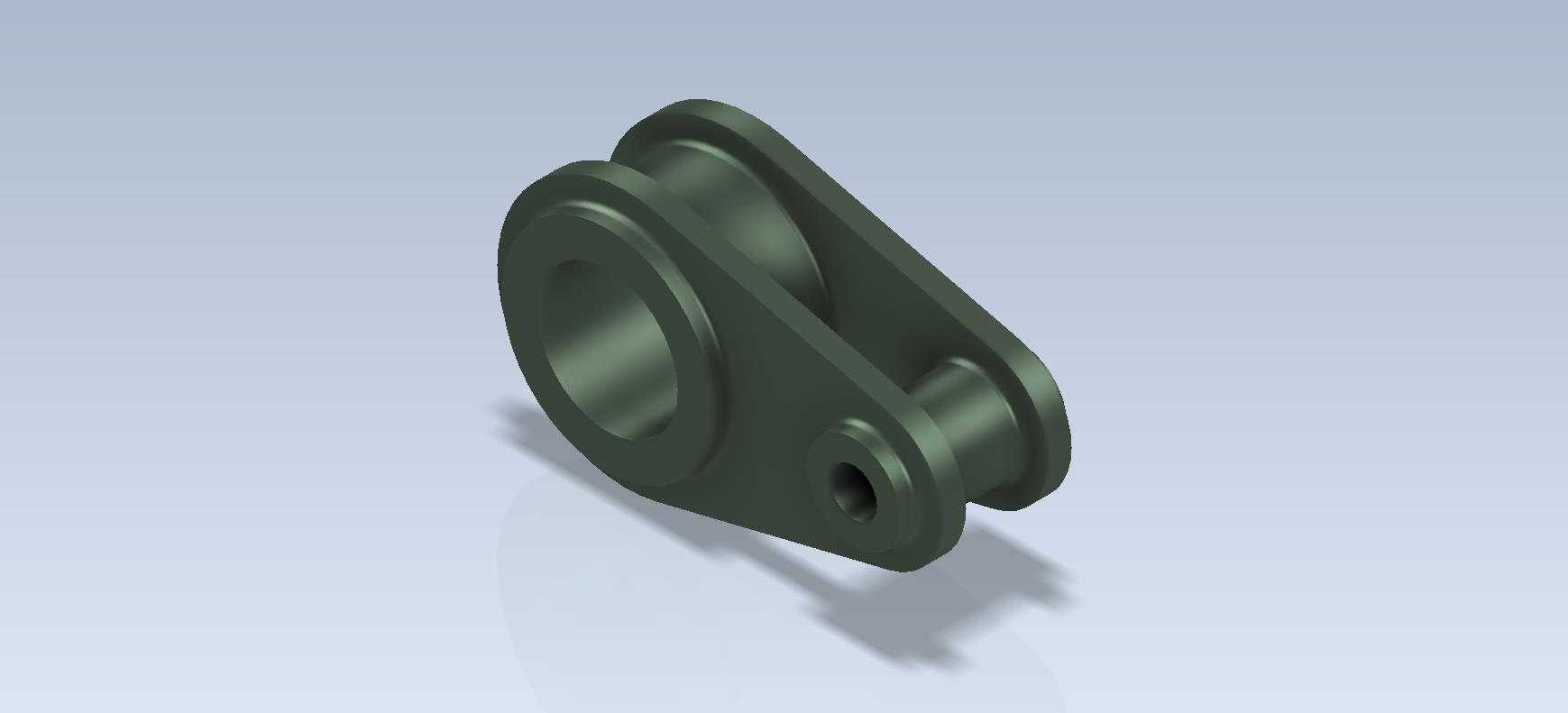

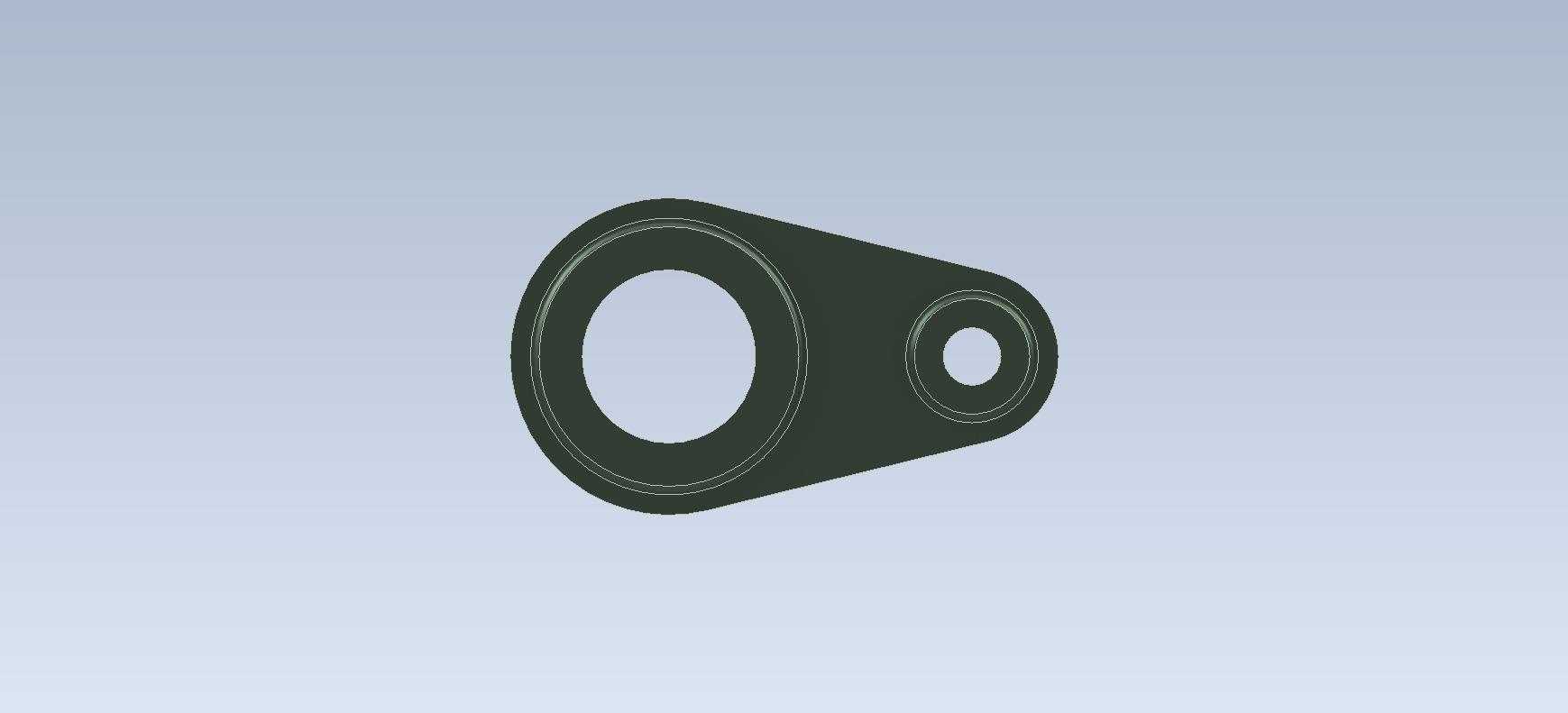

从结构功能特性来看，零件主体采用一体化铸钢或型材铣削成型的厚壁结构，大直径端的通孔用于穿装固定销轴，通常作为固定铰接端安装在设备基座或者固定支架上，孔内壁预留了轴承衬套的安装余量，实际生产中会根据载荷等级选配铜套或者滚针轴承，降低销轴转动时的磨损，延长铰接副的维护周期；小直径端的通孔作为活动连接端，用于对接执行构件或者联动连杆，两个孔位的中心距是整个零件最核心的安装尺寸，直接决定了铰接机构的运动行程和力臂比例，设计时需要严格匹配整套连杆机构的运动学仿真结果，避免出现运动干涉或者力矩传递效率不达标的问题。

设计过程中首先要确定的是两端销轴的载荷边界，根据整套机构的最大工作拉力、动载荷系数来核算孔壁的挤压强度，以及连接臂部分的抗弯截面模量，零件中部的连接臂采用了变截面过渡设计，靠近大孔端的臂厚更大，顺着载荷传递方向逐步向小孔端收窄，既保证了应力集中区域的结构强度，又尽可能减少了不必要的材料冗余，降低零件整体重量。零件外轮廓的所有转角位置都做了圆角过渡处理，避免热处理或者受载时在尖角位置产生应力裂纹，大孔端的外圆做了同轴度公差约束，保证和安装座的定位止口能够精准配合，小孔端的端面和孔轴线保持垂直，避免连杆安装后出现偏载磨损。

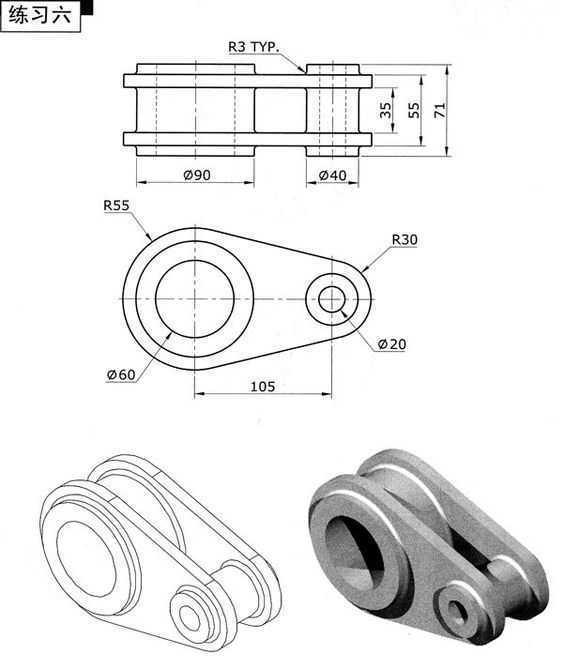

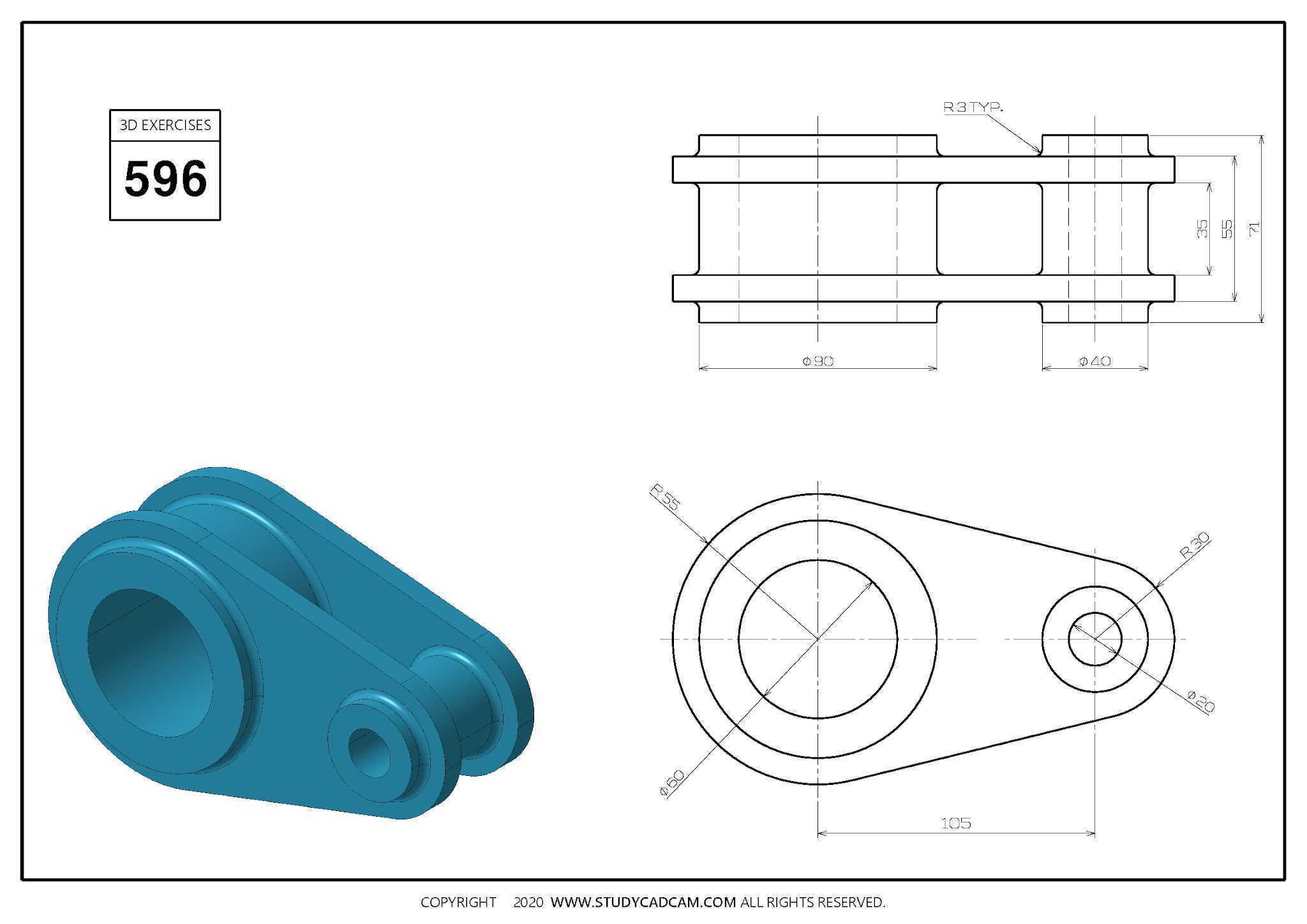

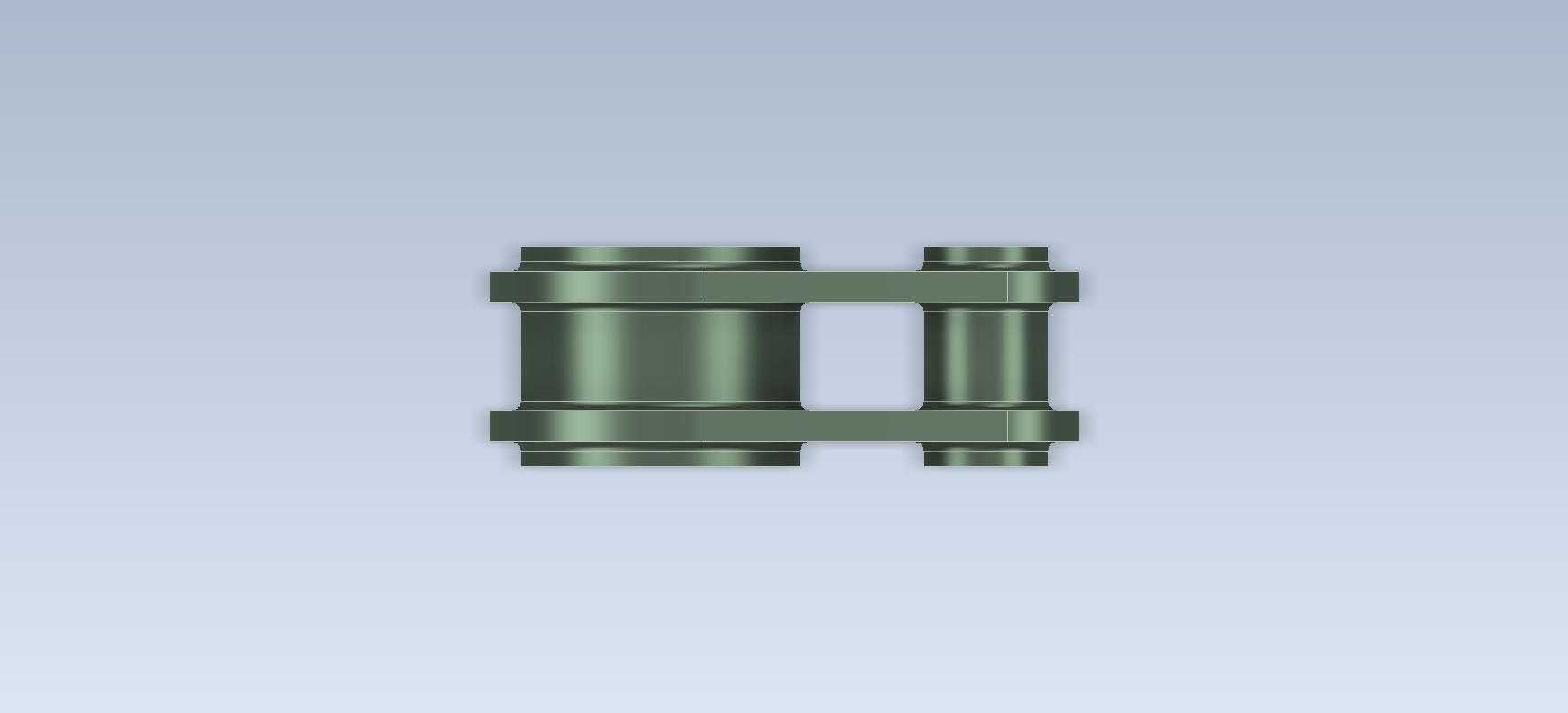

安装边界方面，大孔端的轴向长度需要匹配安装座的支座开口宽度，装配后销轴两端加装开口销或者轴端挡圈防止轴向窜动，小孔端的连接间隙需要根据铰接转动的角度范围预留足够的活动空间，避免零件摆动时和周边构件发生刮碰。零件表面通常做发黑或者镀锌处理，适应车间多粉尘、少量油污的工作环境，日常维护时只需要定期向铰接孔内加注润滑脂，就能保证铰接动作的顺畅，这类结构的设计难点在于平衡强度、重量和安装空间三者的关系，很多新手建模时容易忽略孔端的倒角和过渡圆角，导致实际加工出来的零件在应力测试时容易从转角位置开裂，另外两个孔的平行度公差也是容易被忽略的细节，一旦两孔轴线不平行，装配后会出现销轴卡滞、转动阻力大的问题，加速铰接副的磨损。在做三维建模练习时，这类零件非常适合练习草图约束、拉伸凸台、倒角倒圆以及工程图的公差标注，通过调整孔距、壁厚、孔径参数可以快速适配不同载荷等级的使用需求，不需要重新做整体结构的重构，这也是这类铰接吊耳结构在通用机械领域被广泛应用的原因之一。
