带双法兰安装位的粉色管状连接结构件

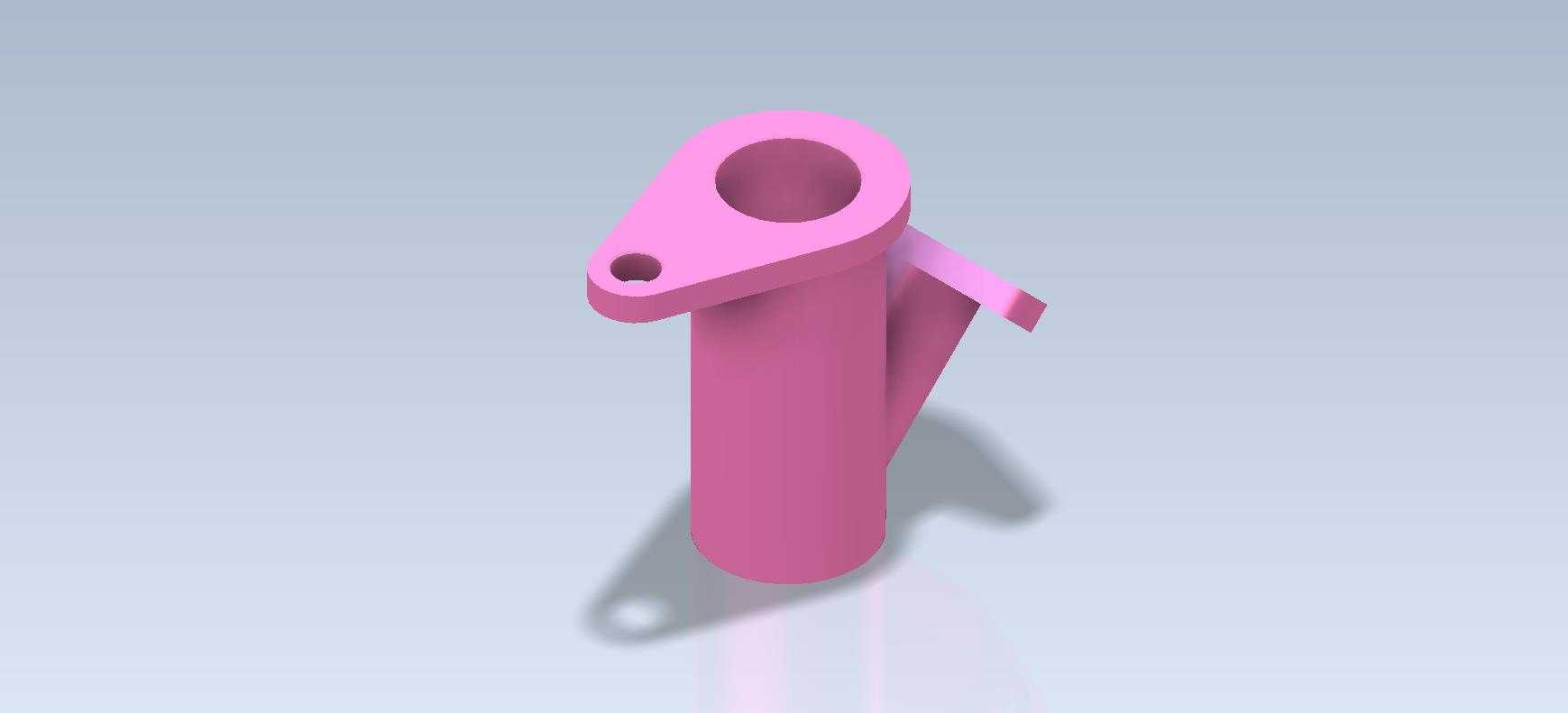

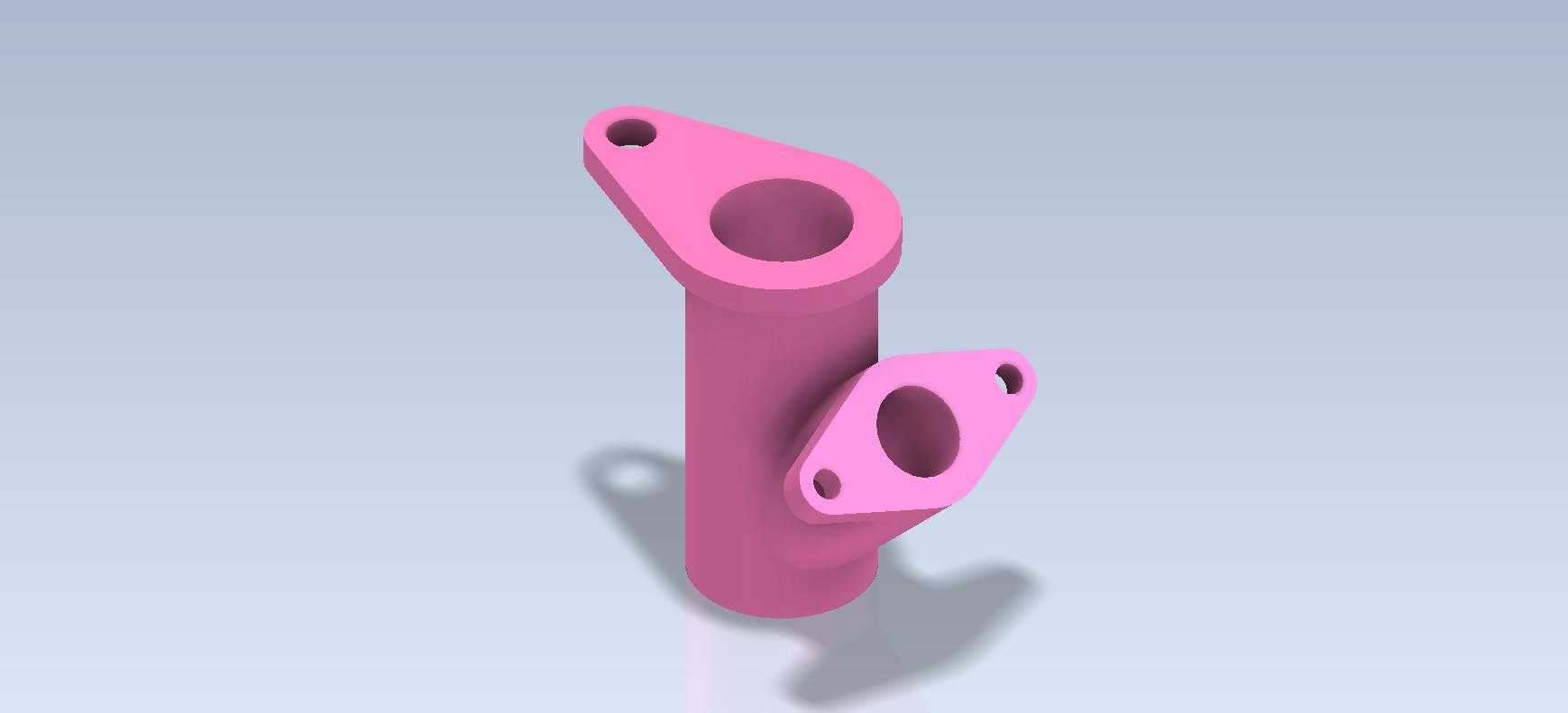

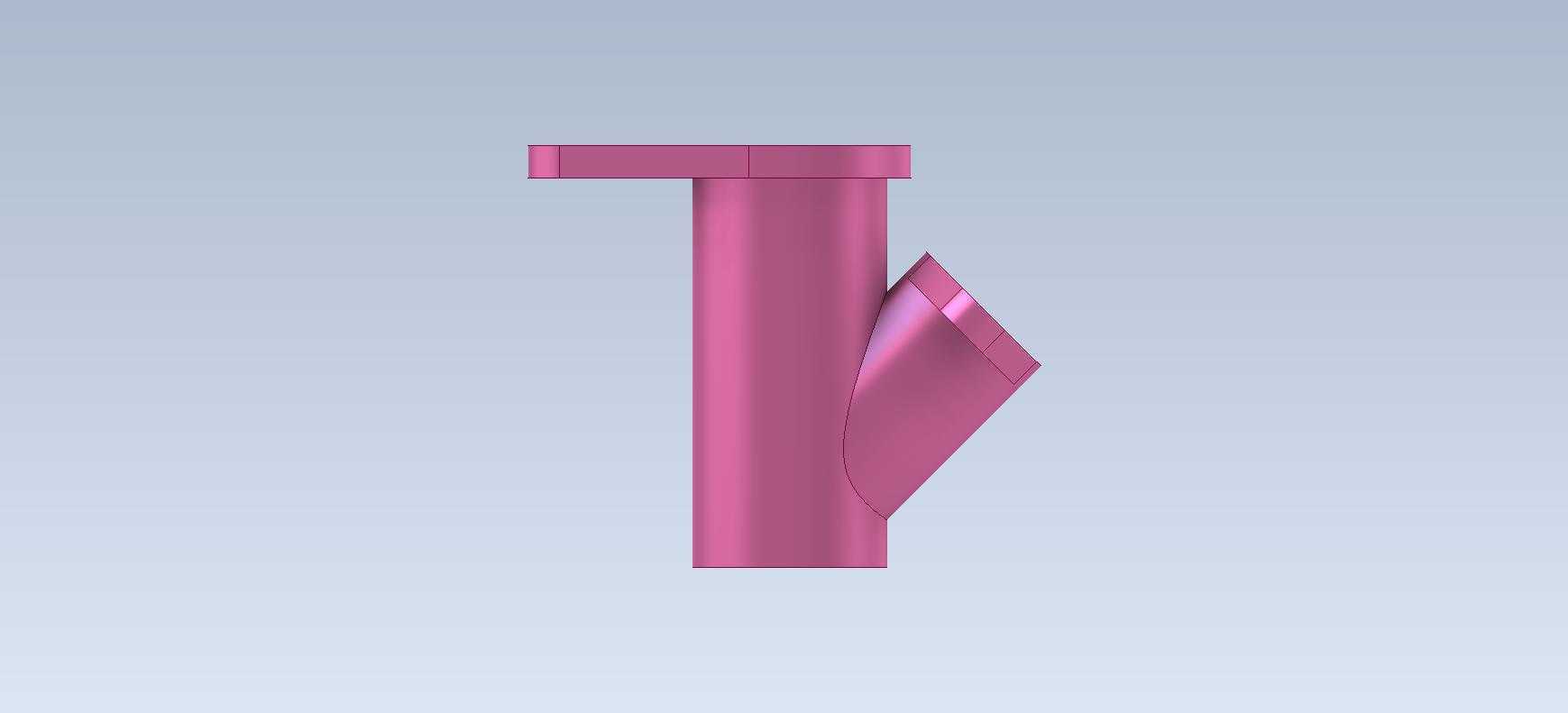

这类带侧向安装法兰的管状连接件，在流体输送回路、小型气动执行机构配套管路、低压润滑系统中十分常见，日常做设备改造、小型实验台搭建时经常会遇到需要定制这类转接件的场景。不同于标准等径直通接头，这个零件的主筒体为竖直贯通结构，上端带单耳式安装凸缘，凸缘上预留了定位销孔，既可以穿螺栓完成上端面的轴向固定，也能通过销孔限制周向转动，避免管路运行过程中因振动出现松脱偏转。主筒体侧面伸出的斜向法兰座，和主筒体内部流道呈固定夹角连通，法兰面上同样设置了两个安装孔，中心的大孔为流体通道，这种结构主要用来实现主管路和侧向支路的非垂直转接，很多时候在紧凑安装空间里，标准90度弯头或者三通件会和周边的机架、其他管路发生干涉，就需要这类特定角度的转接件来避让安装边界。

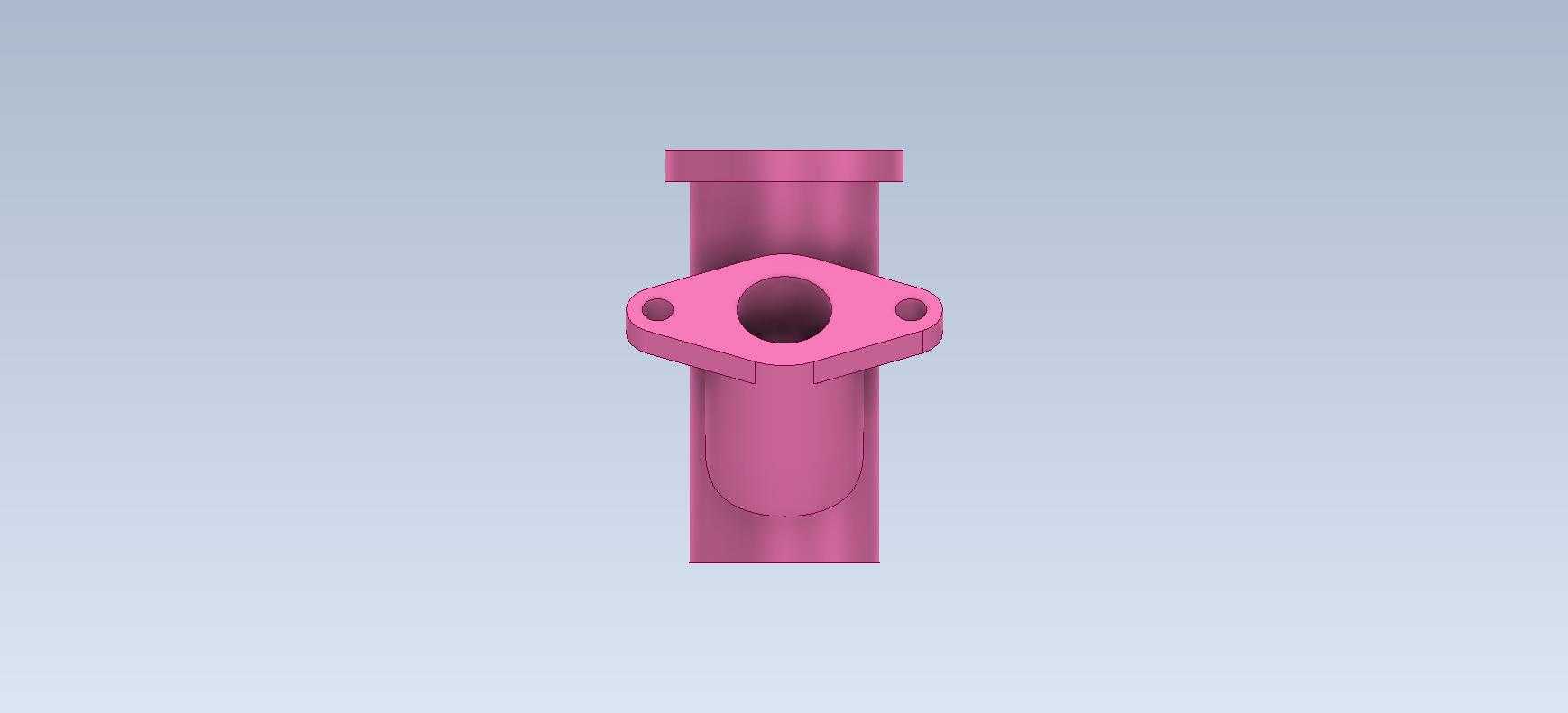

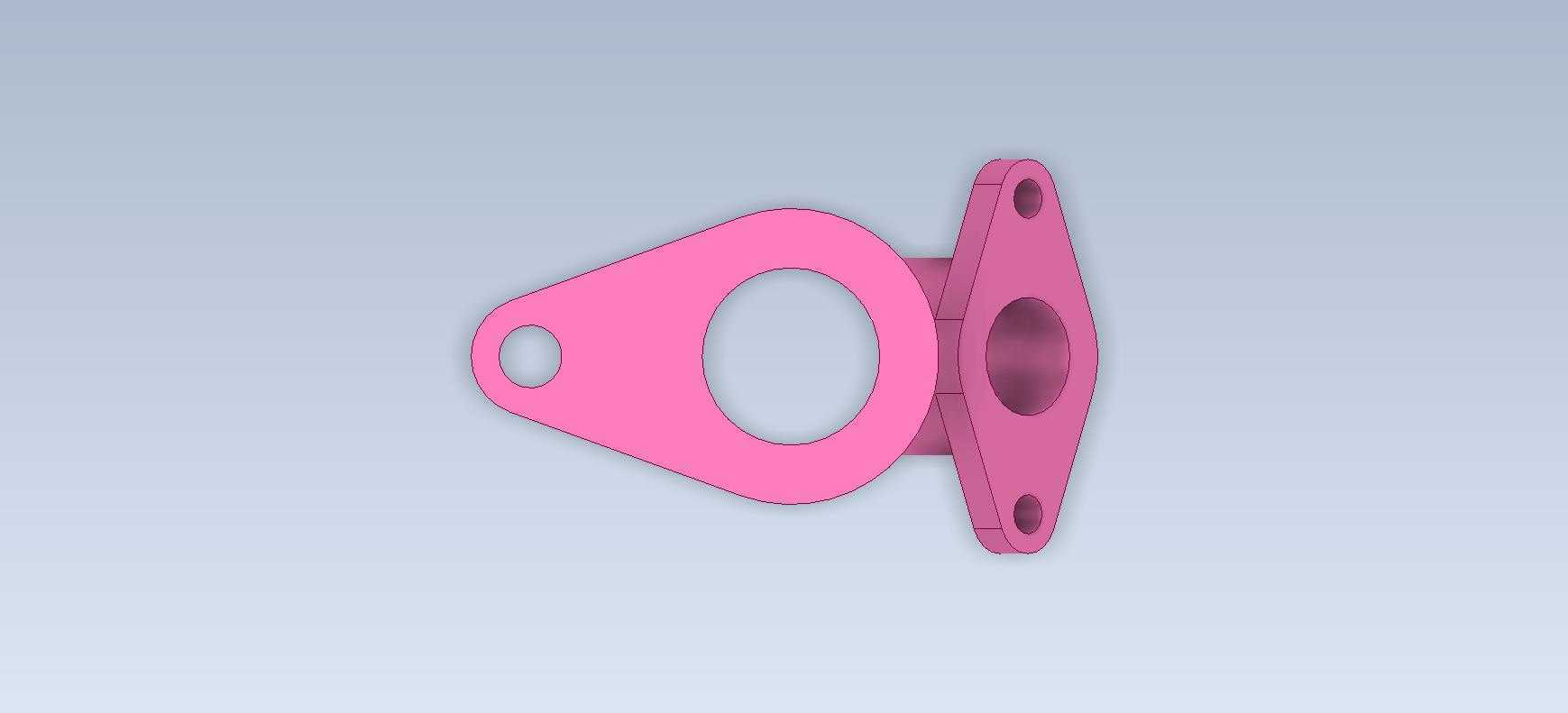

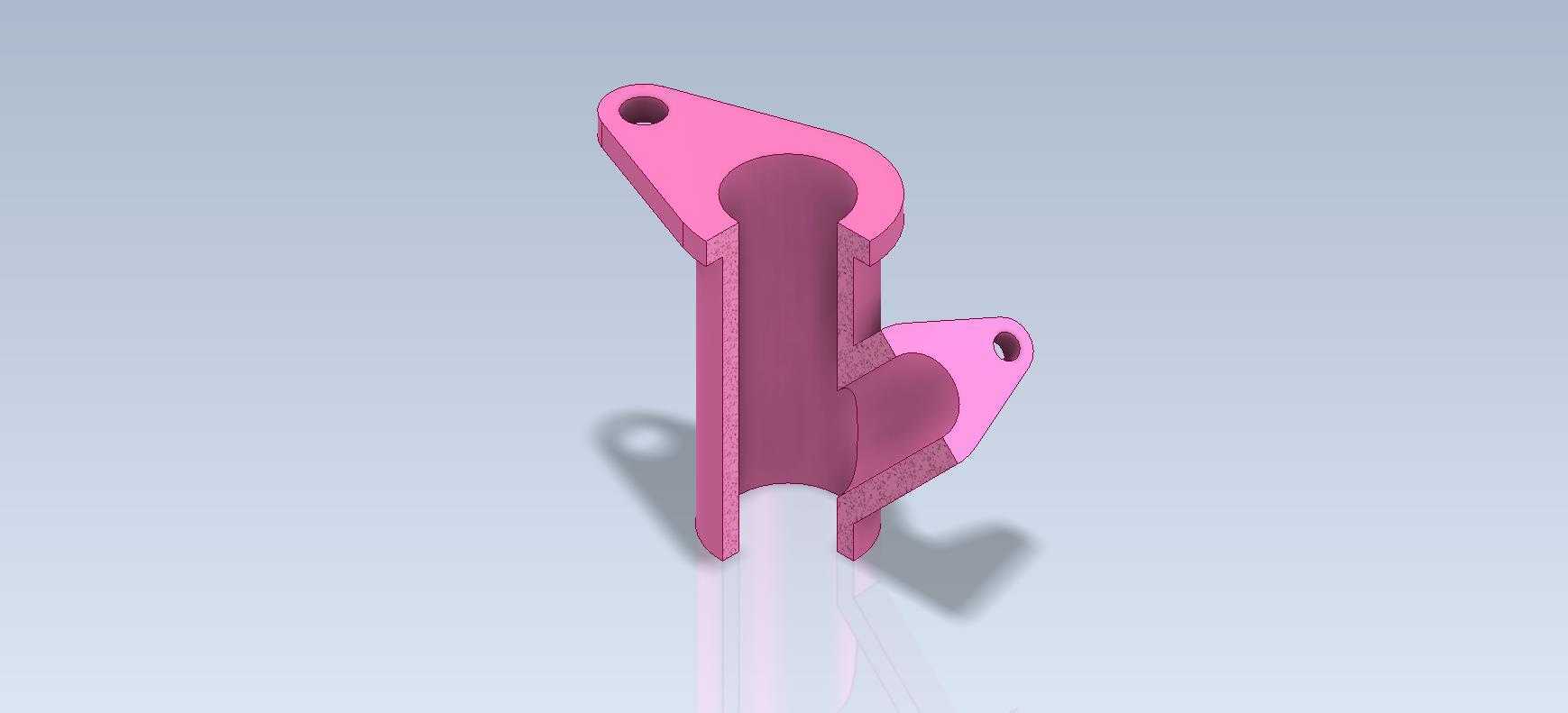

从结构设计逻辑来看，主筒体的壁厚做了均匀过渡，在和上下法兰、侧向法兰衔接的位置都做了圆角加强，避免应力集中，毕竟这类零件如果是用在有压力波动的气路或者低压油路里，转角位置如果是直角衔接，长期受脉冲压力冲击很容易出现开裂。上端的单耳凸缘没有做整圈法兰结构，也是出于减重和节省安装空间的考虑，很多安装位周边没有足够的空间容纳整圈法兰的螺栓布局，单耳结构只需要一颗固定螺栓加一个定位销就能满足固定强度要求，安装效率也更高。侧向法兰的安装面做了凸台设计，比周边的筒体表面高出一定尺寸，安装密封件的时候可以保证密封面的平面度，不会因为筒体的圆弧面影响密封效果，这点细节在实际装配中很重要，很多新手建模的时候容易忽略密封面的凸台设计，最后加工出来的零件装上去总是出现渗漏问题。

关于安装边界的尺寸控制，这类零件的主通径一般是根据配套管路的流量要求确定，建模时需要优先保证内部流道的通畅，不能在流道转角处出现突兀的台阶或者锐角，否则会增大流体阻力，甚至在长期输送带微小杂质的介质时出现积垢堵塞。上端安装耳的孔位中心到主筒体轴线的距离，需要和对接安装座的孔位严格匹配，侧向法兰的角度偏差也要控制在合理公差范围内，否则安装的时候会出现螺栓孔对不齐、密封面压偏的问题。零件整体的外形轮廓没有多余的突出结构，所有边角都做了倒角处理，既避免加工后出现锋利的锐边划伤操作人员，也能在安装的时候减少和周边零件的刮蹭。

在实际选型应用中，这类零件如果用于气路系统，一般会选用铝合金材质做阳极氧化处理，重量轻且有不错的防锈能力；如果用于低压油路或者冷却水回路，也可以选用尼龙或者增强塑料材质注塑加工，成本更低且耐腐蚀性更好；如果是用在有一定压力要求的场合，则需要选用不锈钢或者黄铜材质机加工，保证结构强度。建模过程中需要重点关注各个安装面的平面度要求、孔位的位置度公差，以及内部流道的同轴度，尤其是主筒体和侧向法兰的衔接位置，要做平滑的圆弧过渡，减少流体经过时的压损。另外两个安装法兰的密封槽尺寸如果是配O型圈密封，需要严格按照对应线径的O型圈标准尺寸设计槽宽和槽深，保证压缩量在合理区间，压缩量太小容易漏，压缩量太大则会加速O型圈老化失效。

很多刚接触结构设计的人员做这类零件的时候，容易只关注外形的相似度，忽略实际装配和使用的细节，比如安装孔的沉头深度是否匹配所选螺栓的长度，法兰面的粗糙度是否满足密封要求，零件整体的重量是否会对配套的管路接头造成额外的负载。这些细节往往决定了零件实际装到设备上能不能正常使用，而不是仅仅看起来形状对就可以。这类转接件虽然结构不算复杂，但是在很多紧凑型设备的管路布局里是必不可少的零件，合理的结构设计既能节省安装空间，也能降低管路布局的难度，减少不必要的管路接头数量，降低整个回路的泄漏风险。
