铰接式连接支座结构三维建模练习

这类铰接式连接支座属于机械传动与支撑系统里的常见受力构件，日常在轻工自动化生产线的连杆传动机构、小型工装夹具的定位锁紧模块、低压配电设备内部的操作联动结构里都能见到同类型构件的身影，核心作用是实现两个运动部件之间的铰接传动，同时承担径向与轴向的复合载荷，保证联动过程中部件不会出现松脱、错位的问题。

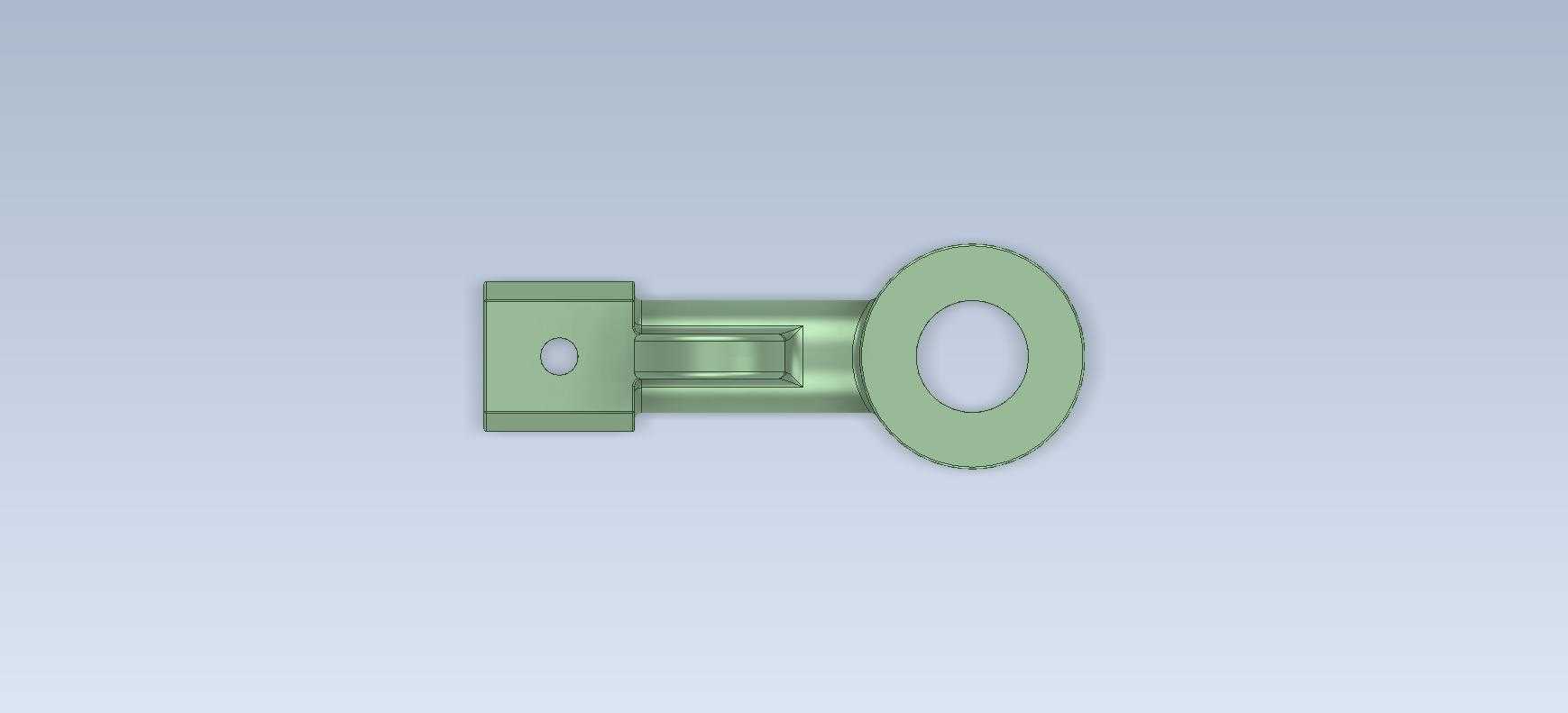

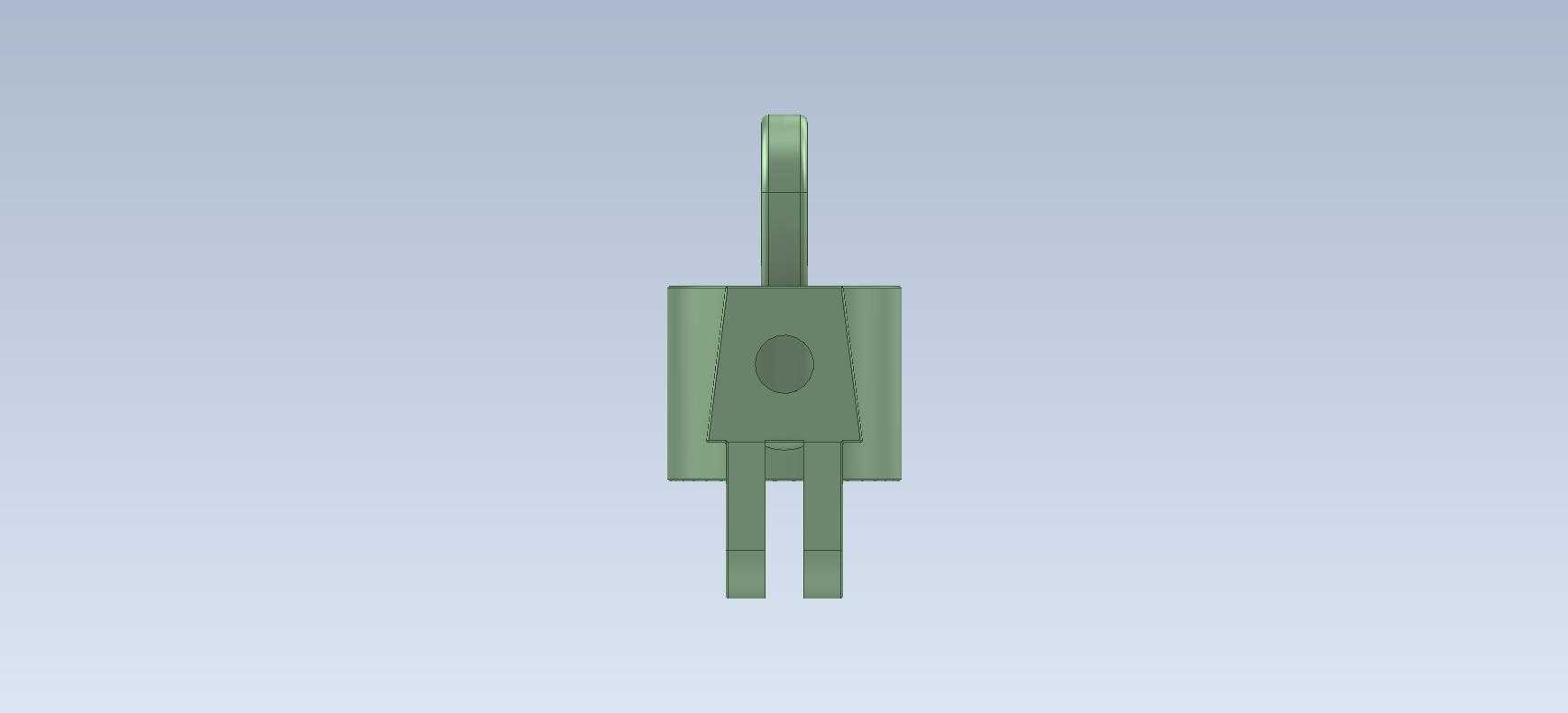

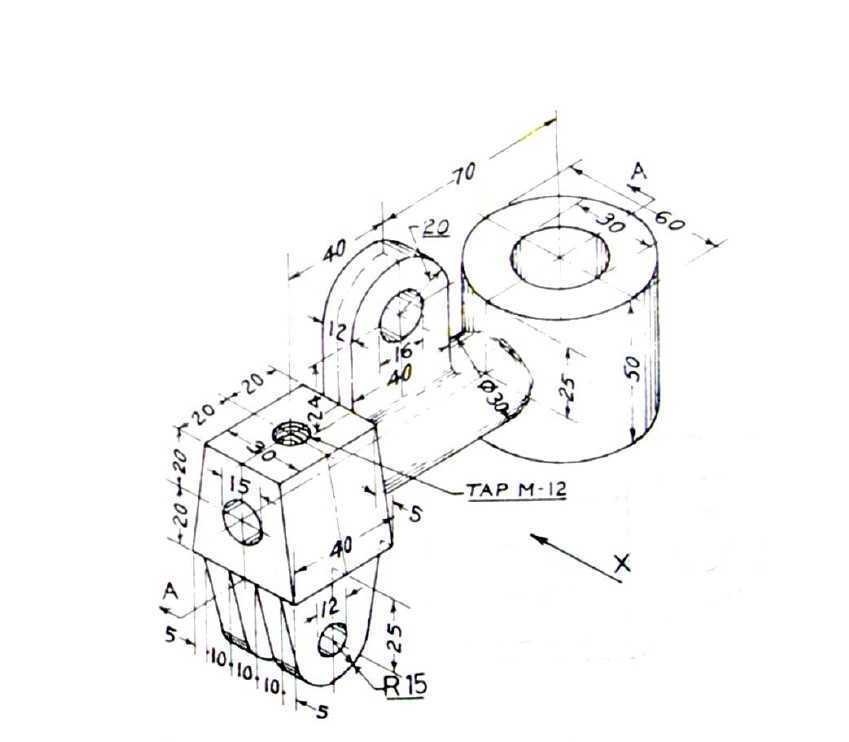

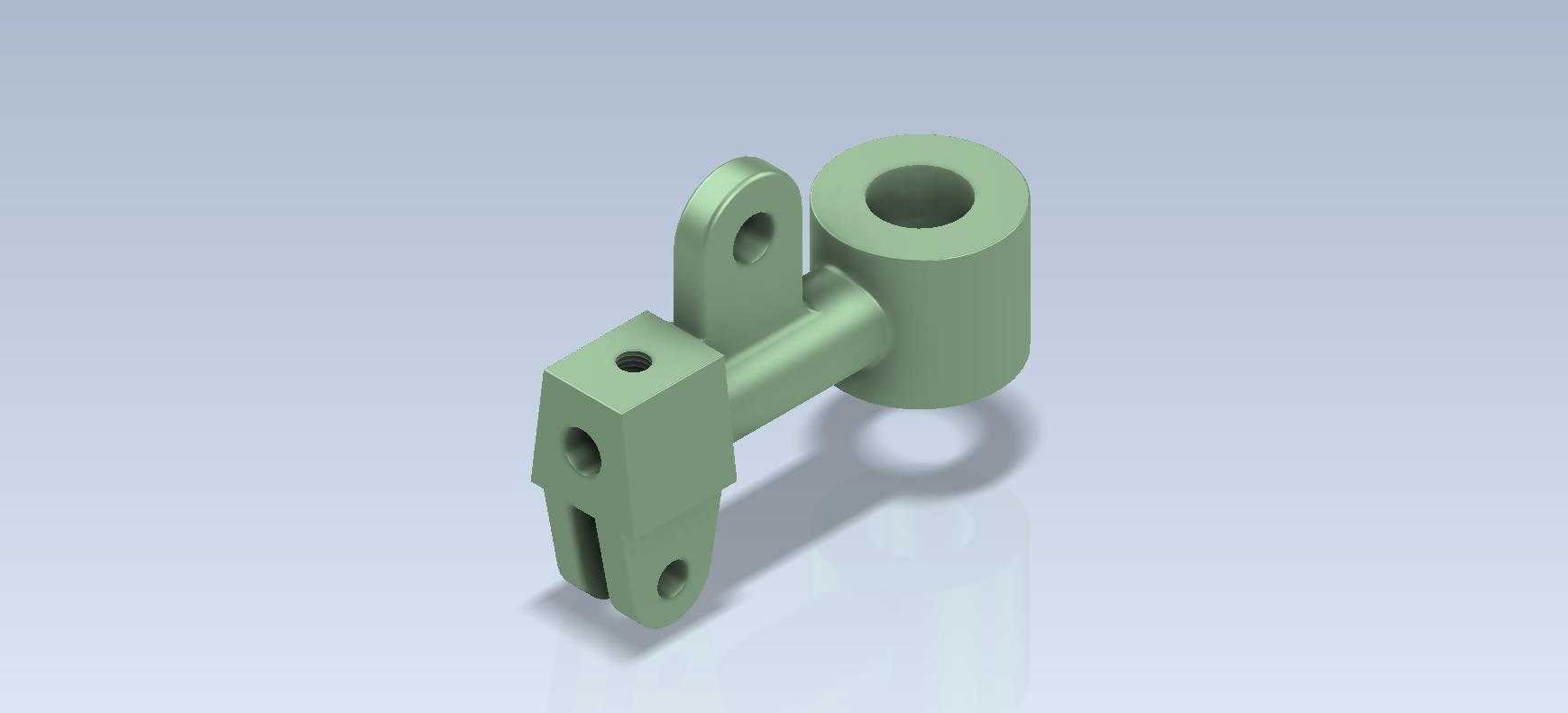

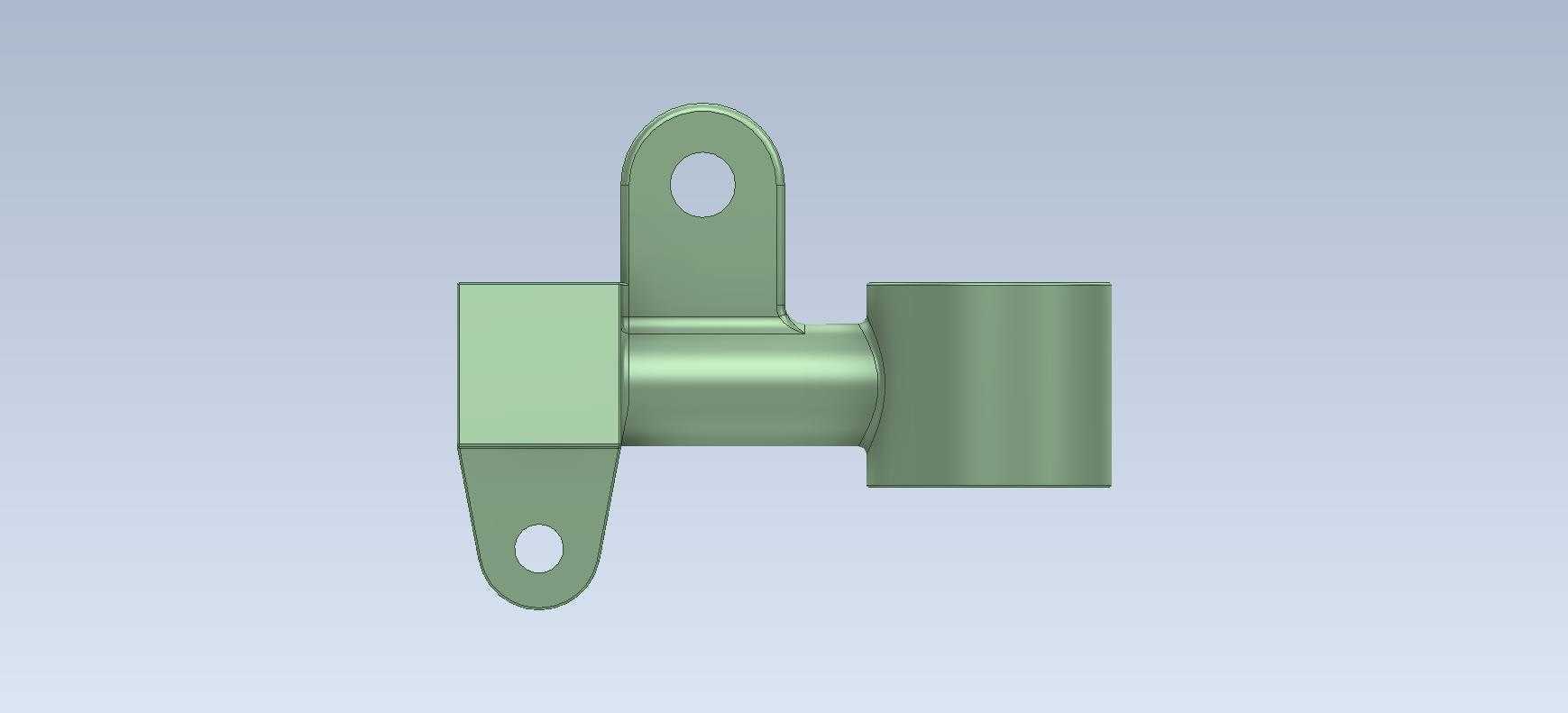

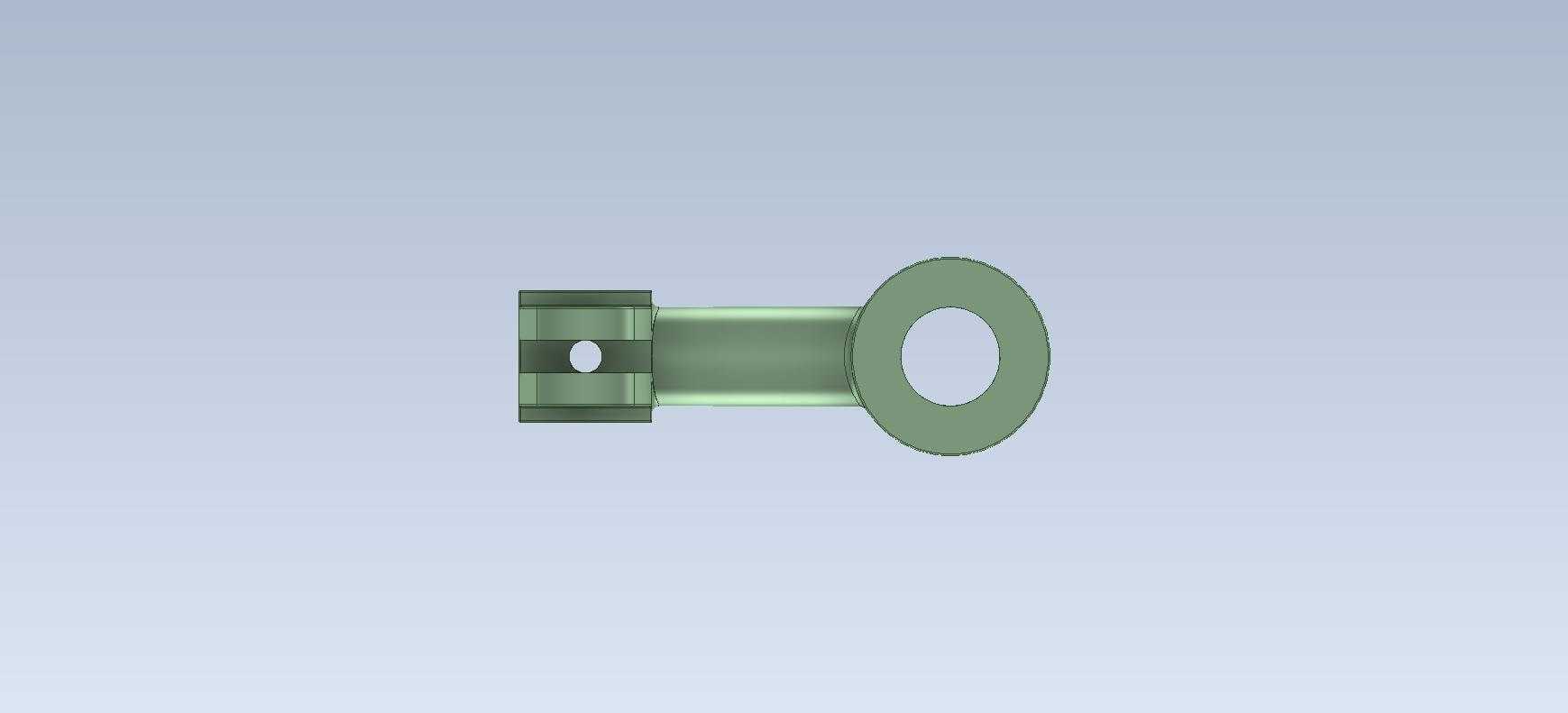

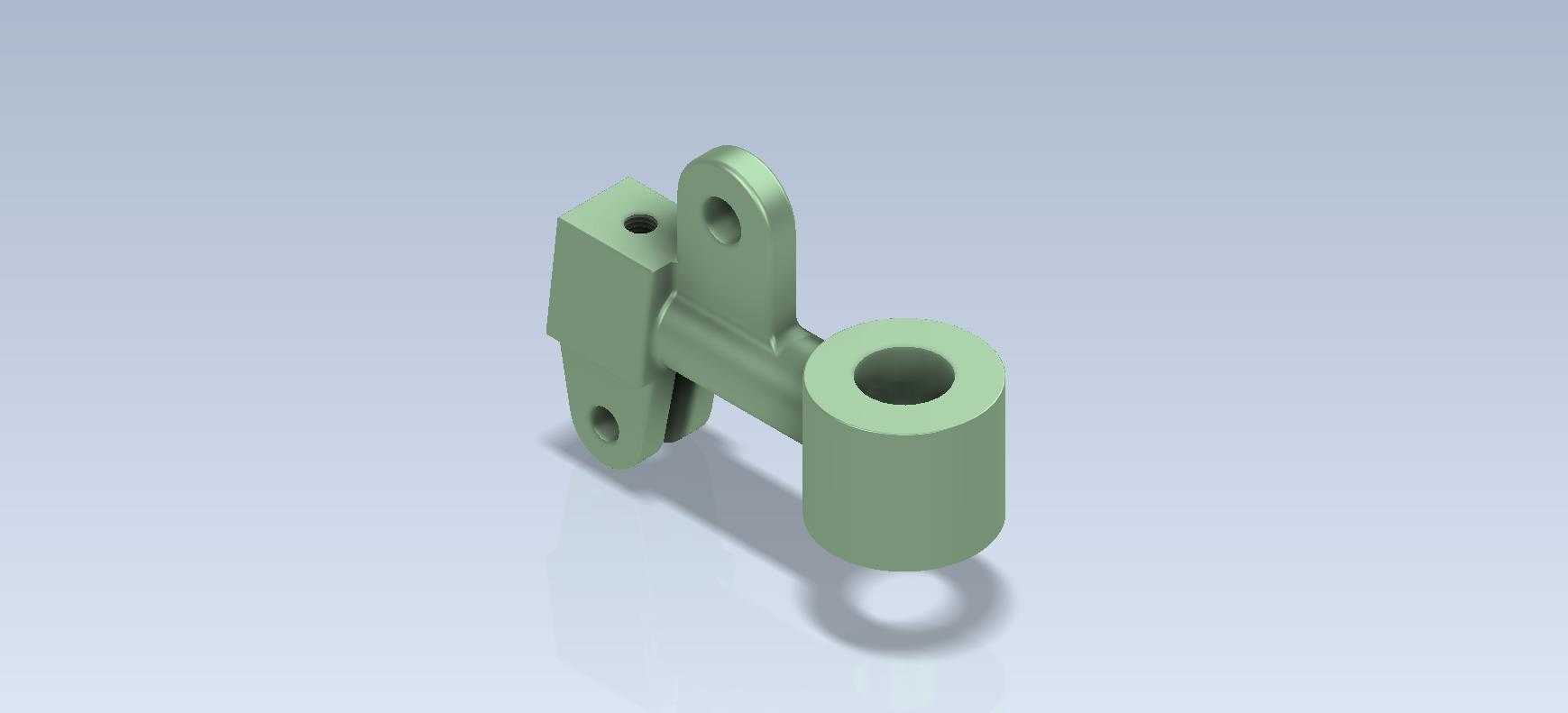

从结构功能来看，这个构件集成了三类连接特征：下端的叉形开槽结构是用来匹配对接端的双耳接头，通过横向销轴穿接实现平面内的摆动自由度，开槽的宽度公差需要严格控制，既要保证对接件能顺利嵌入，又要避免间隙过大导致传动过程中出现冲击晃动；中间的连接臂是主要的承力段，截面做了等强度的矩形设计，在满足抗弯抗扭要求的前提下尽可能减少冗余材料，降低整体构件的重量；上端的两个带孔凸台分别承担不同的连接功能，侧方的单耳凸台用来连接辅助拉杆或者复位弹簧，端部的筒状带孔结构是主铰接回转位，内孔需要和配套的销轴做间隙配合，保证转动过程中无卡滞，同时孔口位置预留了倒角，方便装配时销轴的导入，也能减少应力集中导致的开裂风险。

设计这类构件的时候，首先要明确整个联动机构的运动行程，以此确定两个铰接孔之间的中心距，这个尺寸直接决定了传动比和摆动角度范围，一旦中心距出现偏差，整个机构的运动轨迹就会偏离设计值，甚至出现运动干涉。其次要核算实际工况下的载荷大小，以此确定连接臂的截面尺寸、各个铰接孔的壁厚，比如如果是用于频繁往复运动的场合，筒状铰接位的壁厚需要适当加厚，同时内孔表面要考虑耐磨处理的预留尺寸；如果是用于静态定位的支撑场景，可以适当优化壁厚来降低材料成本。安装边界方面，下端叉形结构的开槽深度需要匹配对接接头的厚度，安装时销轴穿入后需要在端部加装开口销或者轴用挡圈，防止销轴在运动过程中脱出；上端筒状结构的外圆直径要预留足够的安装空间，保证摆动过程中不会和周边的固定构件发生刮碰，侧方凸台的孔位方向要和拉杆的运动方向保持一致，避免拉杆在工作过程中出现附加的弯曲应力。

建模过程中需要重点关注几个工艺细节：所有的棱边都要做倒圆角处理，尤其是连接臂和两端凸台的衔接位置，直角过渡会在载荷作用下产生严重的应力集中，长期受交变载荷的话很容易在衔接位置出现断裂；各个孔的轴线垂直度需要严格保证，比如下端叉形结构的两个同轴孔如果出现轴线偏移，销轴穿入后会出现别劲的问题，不仅转动阻力大，还会加速销轴和孔壁的磨损；筒状结构的内孔要保证圆柱度，避免出现锥度或者椭圆度，否则会导致铰接转动时松紧不一，影响整个机构的动作平顺性。另外这类构件如果采用金属切削加工的话，要考虑装夹定位的基准面，下端方块结构的平面可以作为铣削加工的定位基准，建模时就要保证基准面的平面度要求，减少后续加工的装夹找正时间；如果是采用铸造成型的毛坯，还要在各个加工面上预留合适的加工余量，非加工面的拔模斜度也要在建模时提前设置好，避免后续出工程图时出现工艺遗漏。

实际选型替换的时候，要注意核对两个铰接点的中心距、各个安装孔的直径、叉形开槽的宽度这几个核心安装尺寸，只要这几个尺寸和原有构件匹配，同时载荷等级满足工况要求，就可以实现直接替换，不需要对周边的配套结构做改动。这类构件虽然看起来结构简单，但是作为传动链路里的关键连接件，一旦出现断裂或者变形，会导致整个联动机构失效，所以设计时的强度校核和工艺细节处理直接决定了整套设备的运行可靠性。
