双铰接带安装座机械连接支座结构设计

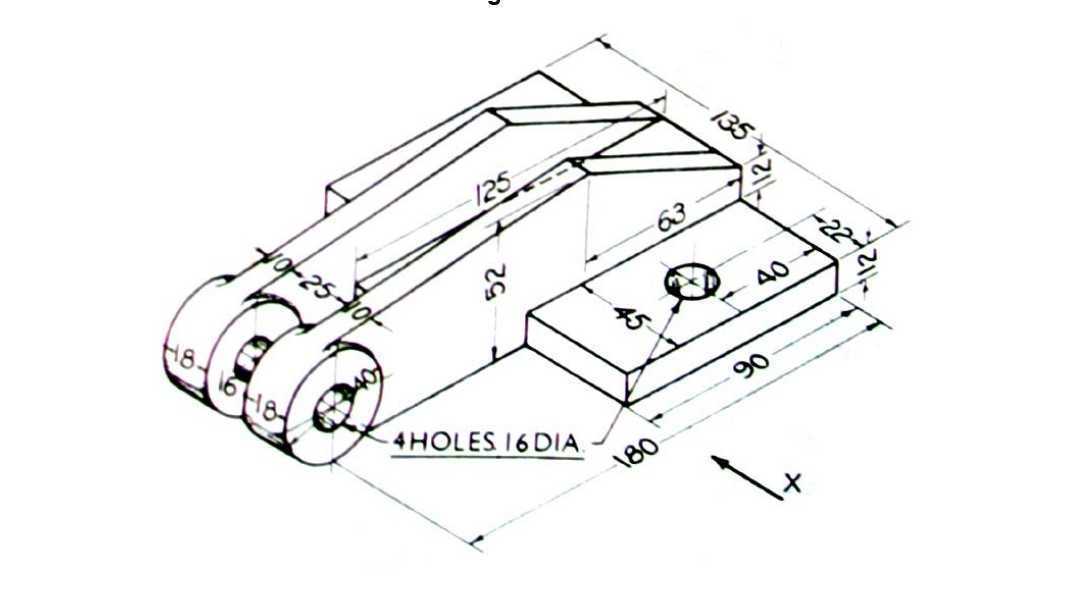

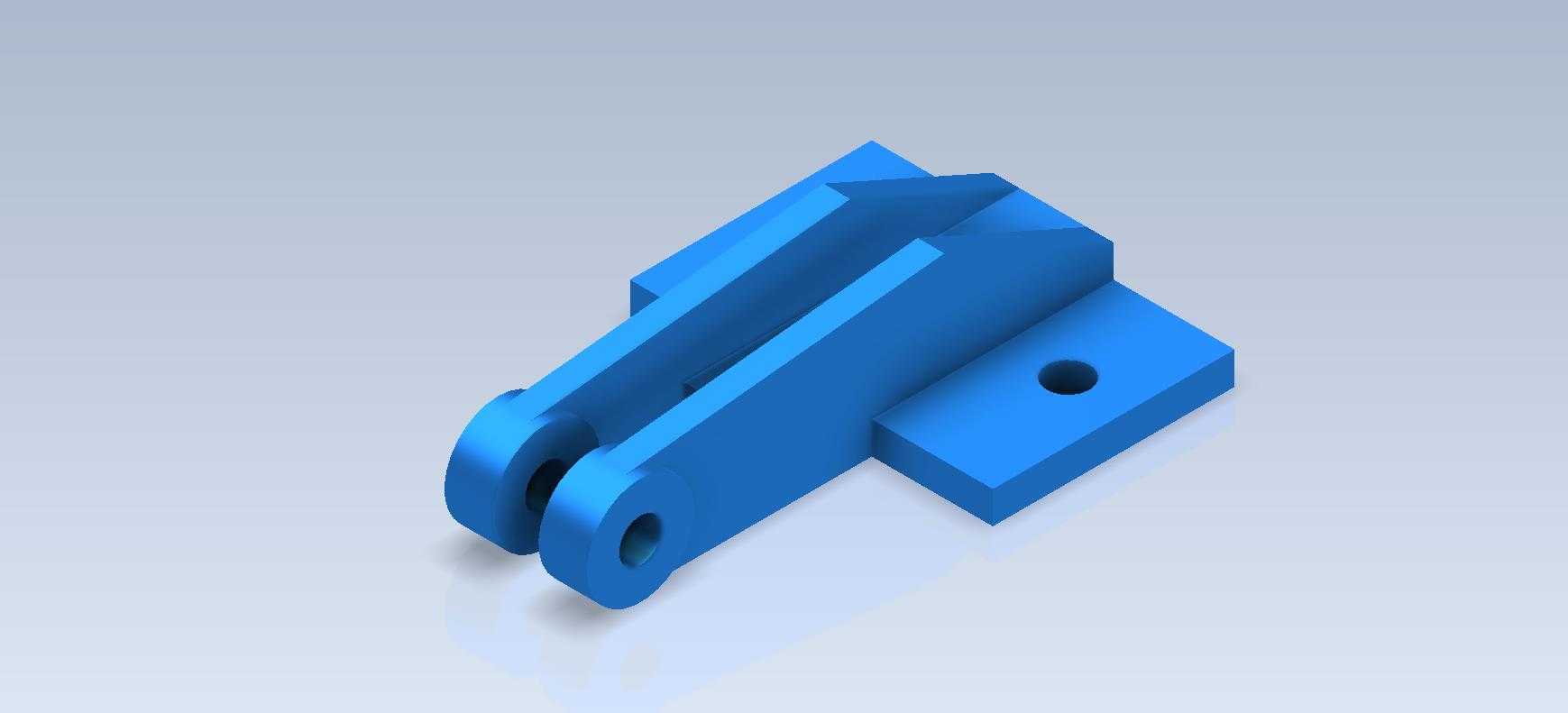

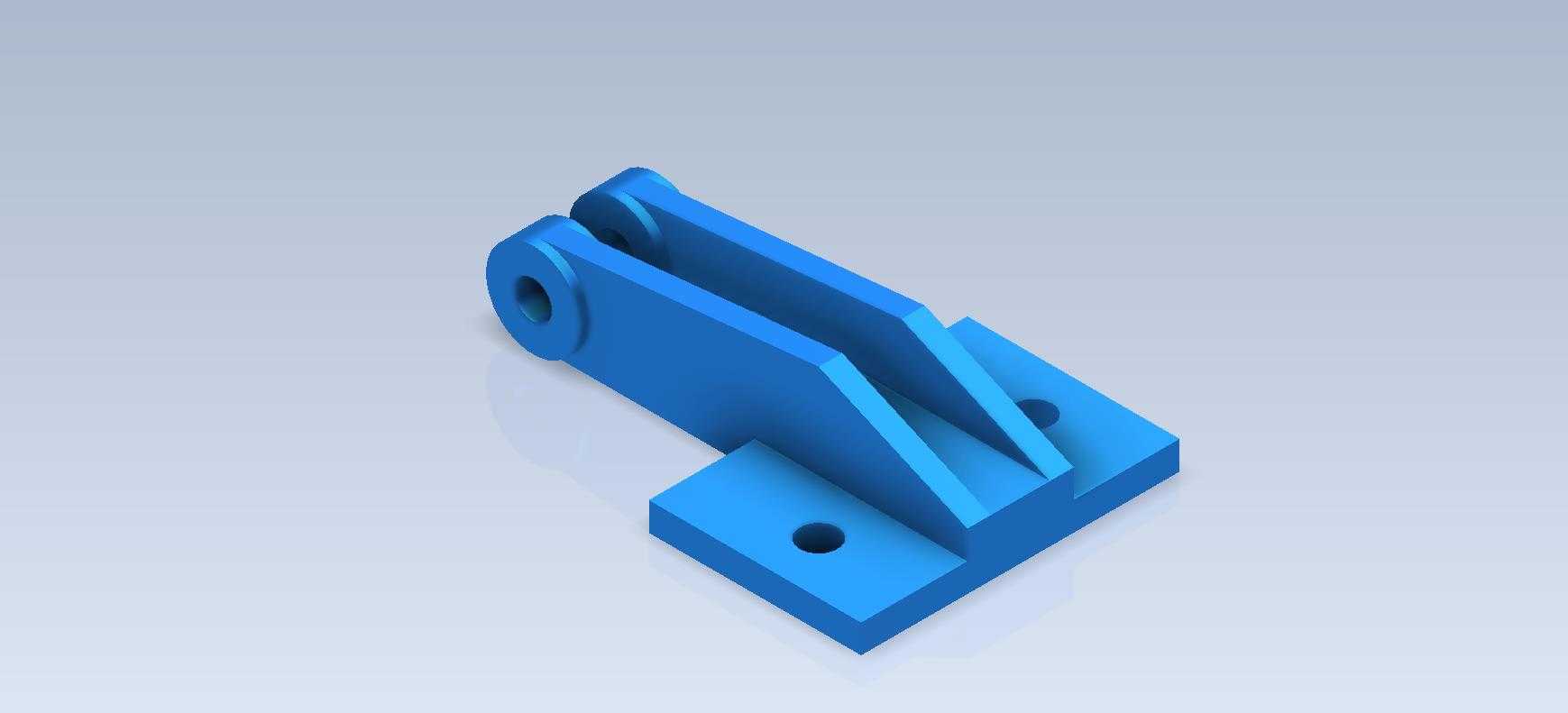

日常做结构设计练习时，这类带双铰接耳的安装支座是非常典型的机加类连接件，常出现在各类工装夹具、小型连杆传动机构、自动化线体的辅助定位单元里，核心作用是实现两个相对运动部件之间的铰接承载，同时通过底部安装板完成与设备机架的刚性固定。从结构形态来看，整个零件分为两个功能区，一侧是带同轴销孔的双平行铰接耳，另一侧是带单安装通孔的方形固定底板，两个区域通过斜向过渡的连接臂整合为一体，没有多余的冗余结构，完全围绕承载与安装的核心需求设计。

先看铰接端的设计逻辑，双平行耳板的间距是根据配套铰接件的厚度预留的，两个耳板上的销孔同轴度是这个零件的核心精度要求，实际加工时如果同轴度超差，会导致铰接销装配后卡滞，甚至在往复摆动过程中出现偏磨，大幅缩短连接件的使用寿命。耳板端部做了圆弧过渡，一方面是去除锐边避免装配时划伤操作人员，另一方面也能减少应力集中，在承受交变载荷时避免耳板根部出现裂纹。销孔的内径尺寸是按照标准圆柱销的公差带设计的，通常选用H7的基孔制公差，既能保证销子的装配便利性，又能控制铰接副的径向间隙，避免运动过程中出现过大的窜动。

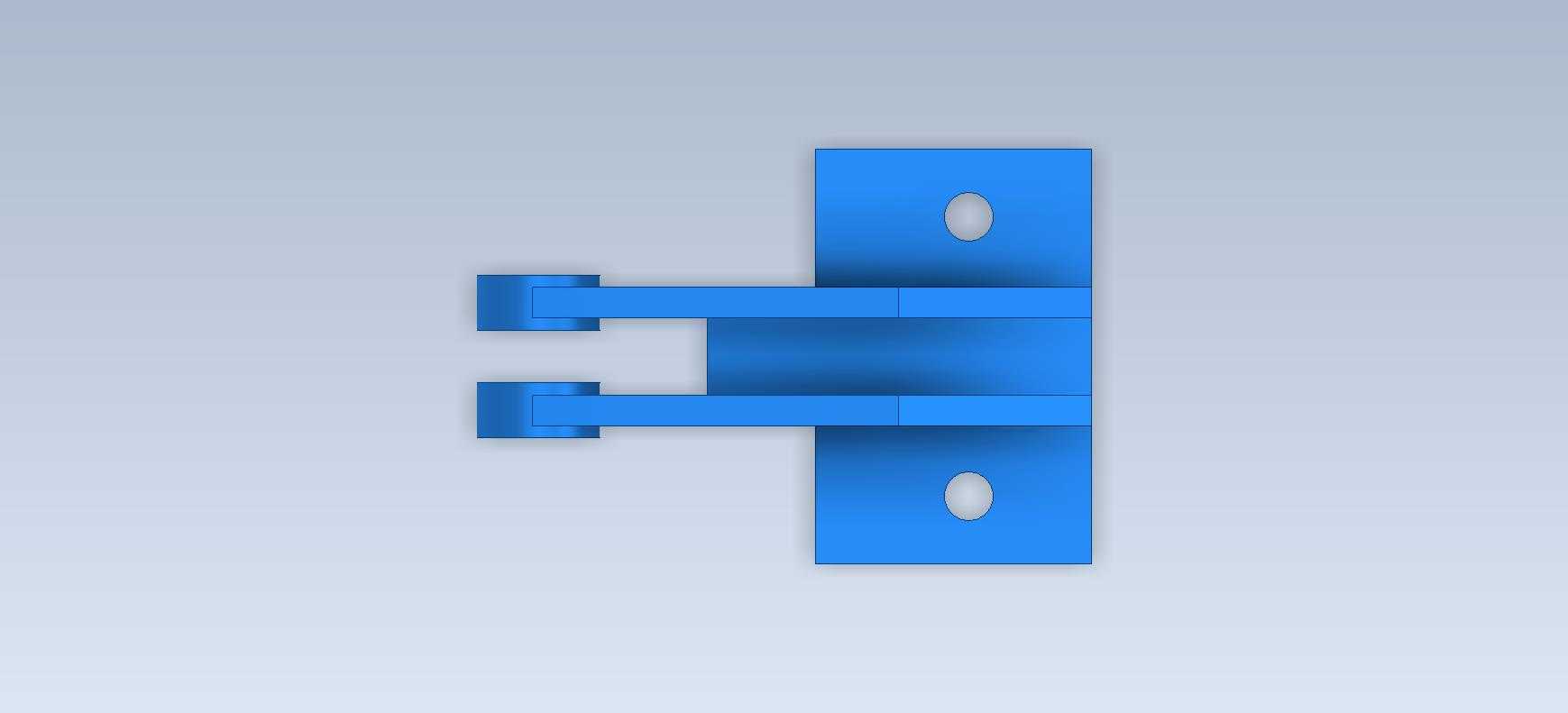

再看底部安装板的设计，方形底板的厚度是根据整体承载需求计算的，要保证在铰接端承受额定径向载荷时，底板不会出现翘曲变形。板上的单个安装孔位置经过了重心校核，安装后整个支座的受力中心尽量靠近安装孔的轴线，减少螺栓承受的倾覆力矩。安装孔的内径比配套固定螺栓的外径大1-2mm，预留了装配时的位置调整余量，方便现场安装时微调支座的位置，抵消机架加工带来的位置误差。底板与连接臂的过渡位置做了大圆角处理，避免直角过渡带来的应力集中，这个位置是整个零件受力最大的区域，在承受冲击载荷时如果是直角，很容易在转角处萌生疲劳裂纹。

连接臂采用斜向布置的结构，而不是直连结构，主要是为了适配特定的安装空间边界，很多设备内部的安装空间受限，直连结构会和周边的运动部件发生干涉，斜向臂可以在保证铰接点位置精度的前提下，避开周边的管线或者其他结构件。臂的截面采用矩形截面，相比圆形截面在相同截面积下，抗弯截面模量更大，能承受更大的垂直于臂方向的弯曲载荷，同时矩形截面的机加工工艺性更好，普通铣床就能完成加工，不需要复杂的成型工序。

实际应用场景中，这类支座常用来安装小型的气动推杆铰接端、检测传感器的摆动支架、或者工装夹具的快速压头连接座，承受的载荷通常在几百牛到几千牛不等，属于中等承载的连接件。设计这类零件的时候，首先要确定的是铰接点的空间位置和安装底板的固定位置，两个位置的相对坐标决定了连接臂的长度和倾斜角度，之后根据承受的最大载荷计算耳板的厚度、销孔的直径、连接臂的截面尺寸以及底板的厚度，所有尺寸确定后还要做干涉检查，确保零件在整个运动行程内不会和周边部件发生碰撞。

安装边界方面，这类支座的安装平面要求有足够的平面度，通常要求安装面的平面度公差在0.1mm以内，如果安装面不平，拧紧固定螺栓后会导致支座变形，进而影响铰接孔的同轴度。固定螺栓通常选用8.8级的内六角圆柱头螺栓，拧紧力矩要按照螺栓的规格控制，避免力矩过大导致底板变形，或者力矩过小导致工作时支座松动。铰接销通常选用带开口销的圆柱销，或者卡簧固定的销轴，防止工作过程中销轴窜出脱落，装配时要在铰接副表面涂抹少量润滑脂，减少运动过程中的磨损，延长使用寿命。

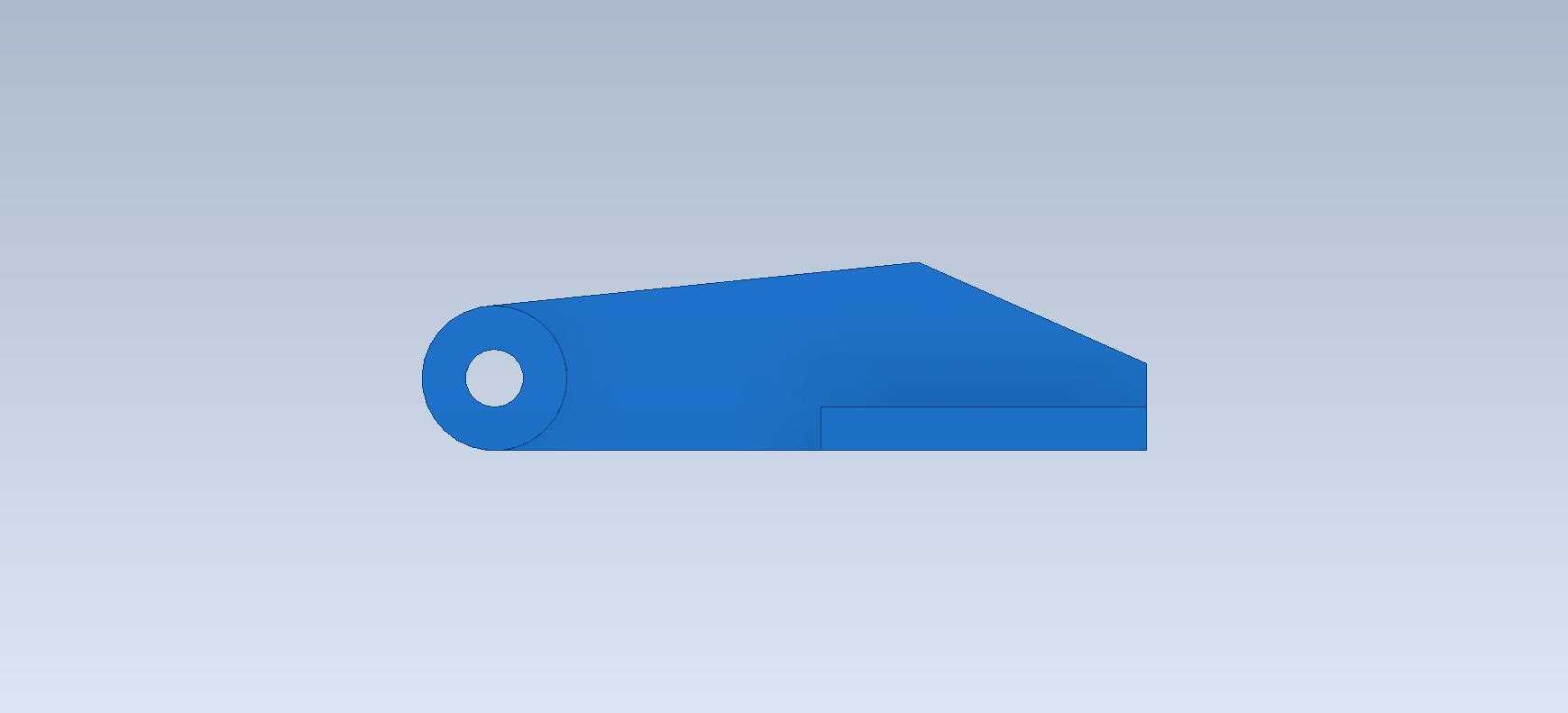

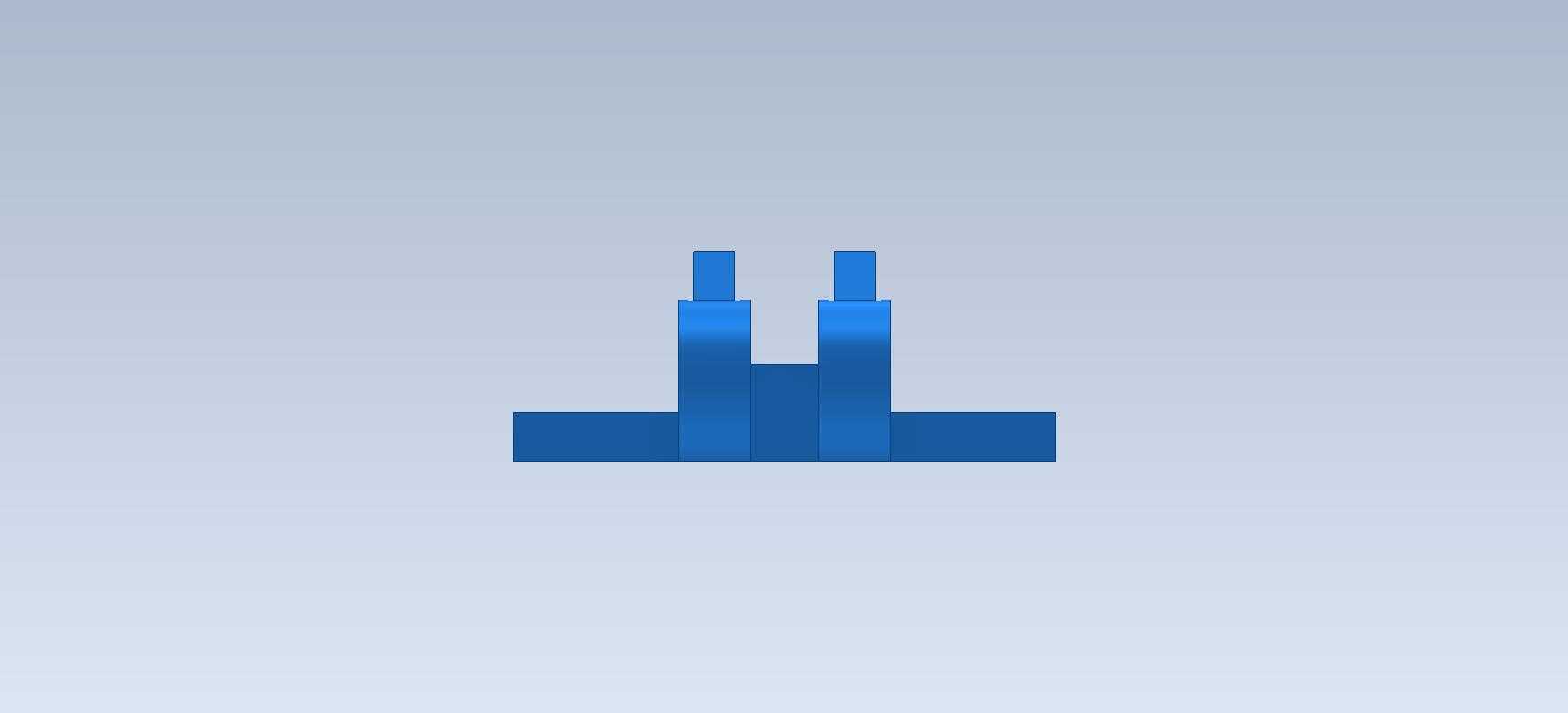

从建模练习的角度来说，这个零件涵盖了拉伸、切除、圆角、孔特征等最常用的Inventor建模命令，非常适合初学者练习基础特征的创建，同时也能帮助初学者理解机械零件的功能分区设计逻辑，明白每个结构对应的功能需求，而不是单纯的画几何形状。建模过程中要注意特征的先后顺序，通常先创建主体的拉伸特征，再做孔和切除特征，最后添加圆角，避免过早添加圆角导致后续特征定位困难，同时也要注意草图的全约束，避免后续修改尺寸时特征出现报错或者错位。
