异形弯折立体结构CAD练习建模作品

　　这款异形弯折立体结构件，常作为机械设计入门阶段的特征建模练习载体，也可作为工业造型设计中几何形态验证的参考样件，在职业院校机械类专业的三维建模实训课程、企业新入职结构工程师的技能考核场景中应用广泛，能够帮助从业者快速掌握多截面实体、圆角过渡、特征布尔运算等核心建模操作的实操逻辑。从实际功能层面看，该类纯几何练习件不承担特定工业设备的直接传动、承载功能，核心作用是通过规整又带有形态变化的几何结构，训练建模者对空间坐标系的把控能力，以及对拉伸、切除、倒圆角等基础特征命令的组合运用能力，建模过程中需要精准控制各段弯折结构的角度、壁厚以及圆弧过渡的半径参数，避免出现特征重叠、几何拓扑错误等常见建模问题。

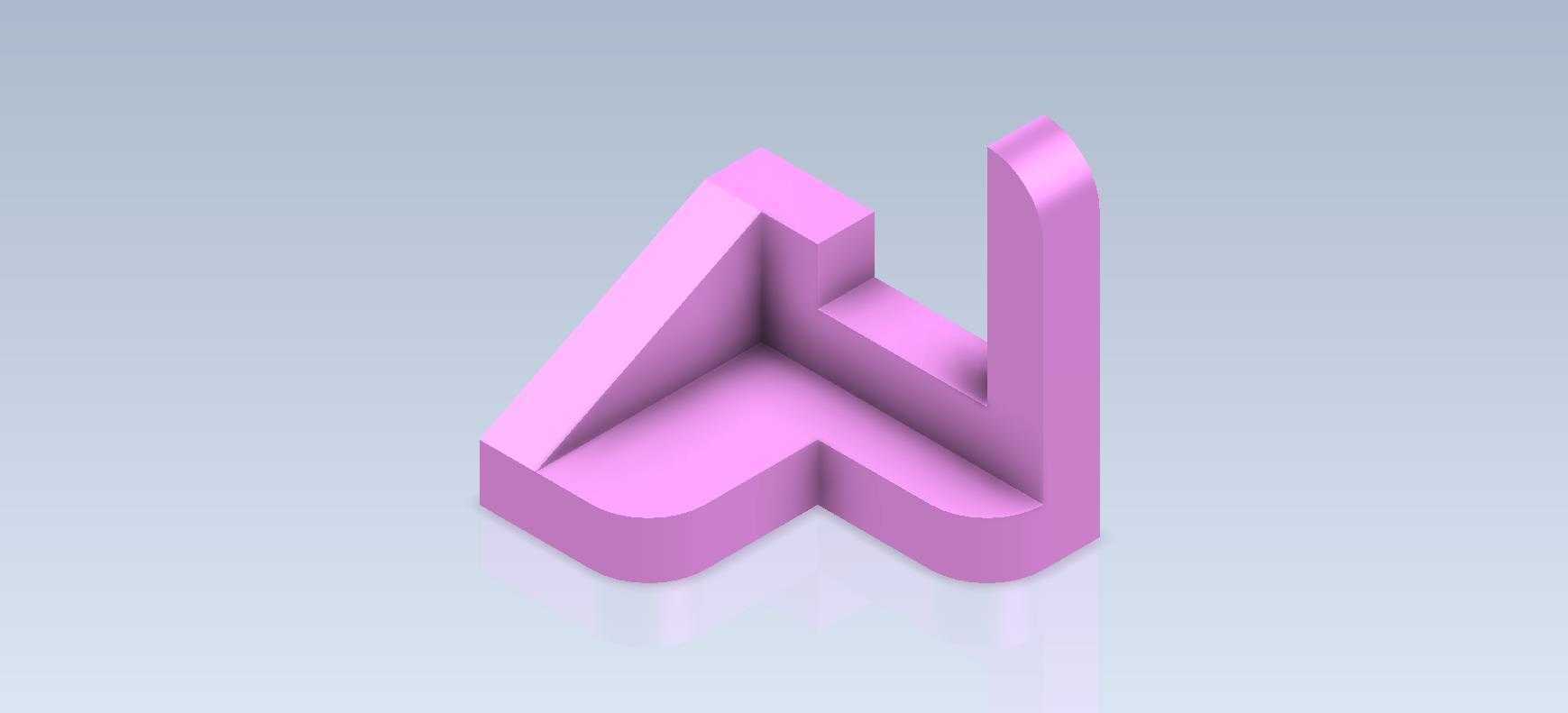

　　设计思路上，该结构采用对称式的几何布局，主体由三个互相垂直的平面段通过圆弧平滑过渡连接，整体形成类似箭头的指向性形态，每一段直边结构的截面尺寸保持统一，弯折处的内外圆角采用等半径设计，既保证了建模过程的逻辑连贯性，也能让练习者快速理解“从二维草图到三维实体”的建模递进逻辑：先绘制核心基准面上的轮廓草图，通过拉伸生成基础实体，再对边角位置进行圆角处理，最后校验整体结构的几何连续性，确保各面之间衔接平滑无突兀棱角。

　　从外形尺寸与安装边界角度分析，这类练习件的尺寸设定通常适配教学演示与3D打印验证的需求，整体外轮廓控制在100mm×100mm×100mm的立方空间内，壁厚统一设置为5mm，既不会因为尺寸过小导致特征细节难以辨识，也不会因为尺寸过大造成打印或加工时的材料浪费，结构底部为平整的安装平面，无需额外设计安装孔位，可直接放置在工作台面进行形态展示，各段弯折结构的突出部分不会超出底部基准面的投影范围，放置时不会出现重心偏移倾倒的问题。

　　在建模实操过程中，需要特别注意弯折处圆弧与直边段的相切约束，若草图约束不到位，拉伸后会出现面与面之间的缝隙，后续倒圆角操作也会出现特征失败的情况，同时要控制好各段结构的拔模角度，若后续需要通过注塑或3D打印制作实体样件，统一的拔模角度能够保证样件顺利脱模，不会出现结构卡滞的问题。这类几何结构虽然是练习用途，但其形态逻辑也能为工业产品的外观造型设计提供参考，比如小型桌面摆件、文创产品的结构设计中，就可以借鉴这种流畅的弯折形态，在保证结构强度的同时提升产品的视觉辨识度，建模过程中掌握的特征控制方法，也能迁移到实际工业零部件的设计工作中，比如钣金弯折件、塑料壳体的结构设计，都需要精准控制弯折角度、圆角半径以及壁厚参数，和这类练习件的建模逻辑有很高的共通性。
