带支座弧形轴承安装支架结构设计

这类带弧形安装位的支撑支架，在中小型传动设备、轻工生产线的转轴支撑场景中应用十分普遍，多数时候用来承托半剖式滑动轴承或者对开式轴套，为水平布置的转动轴提供径向支撑，同时兼顾轴向的限位辅助。从实际使用场景来看，这类零件常出现在小型输送线的从动辊支撑端、包装设备的导辊安装位、小型木工机械的传动轴支座位置，相比一体式轴承座，它的半开放弧形结构能在不拆卸轴端其他传动件的情况下完成轴承衬套的更换，维护时的操作空间更充裕，能大幅缩短设备停机检修的时间。

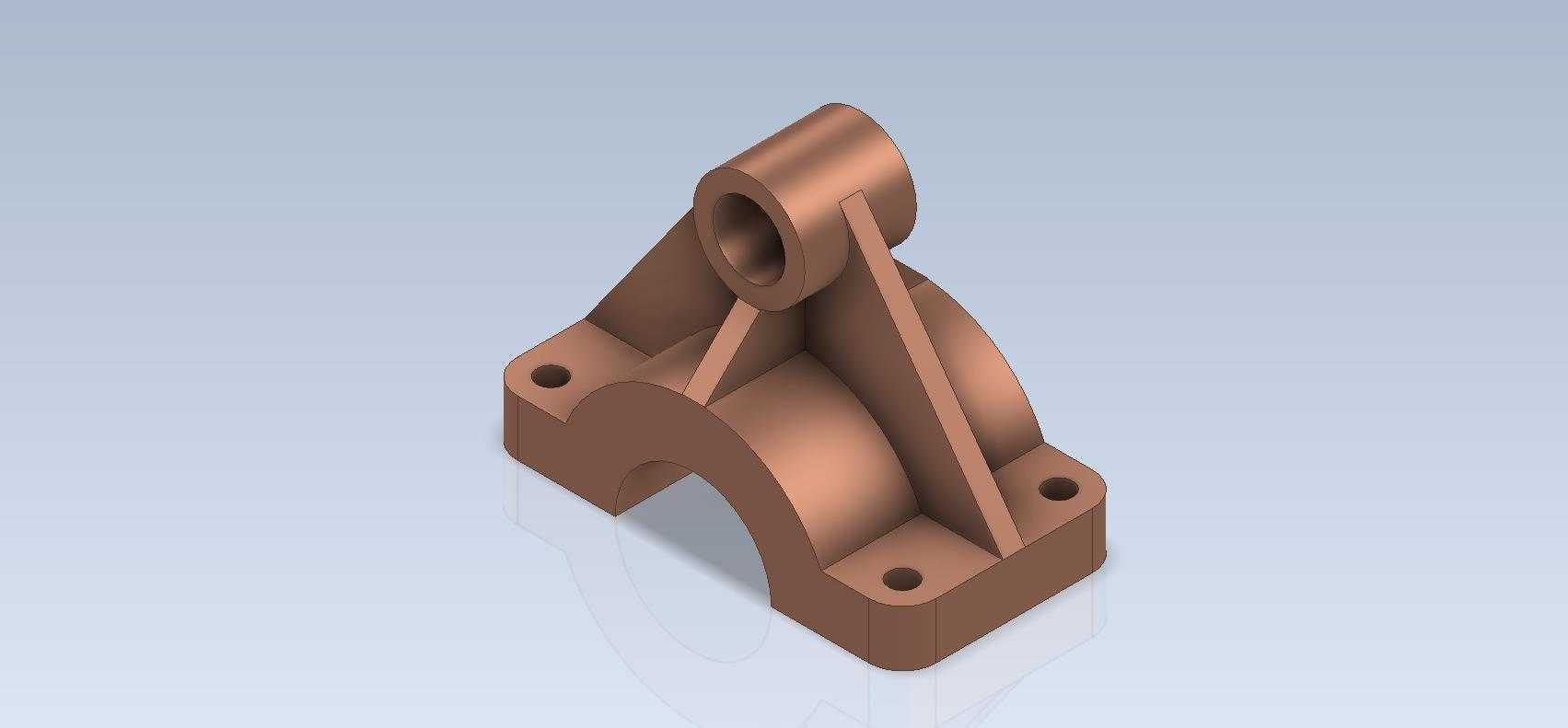

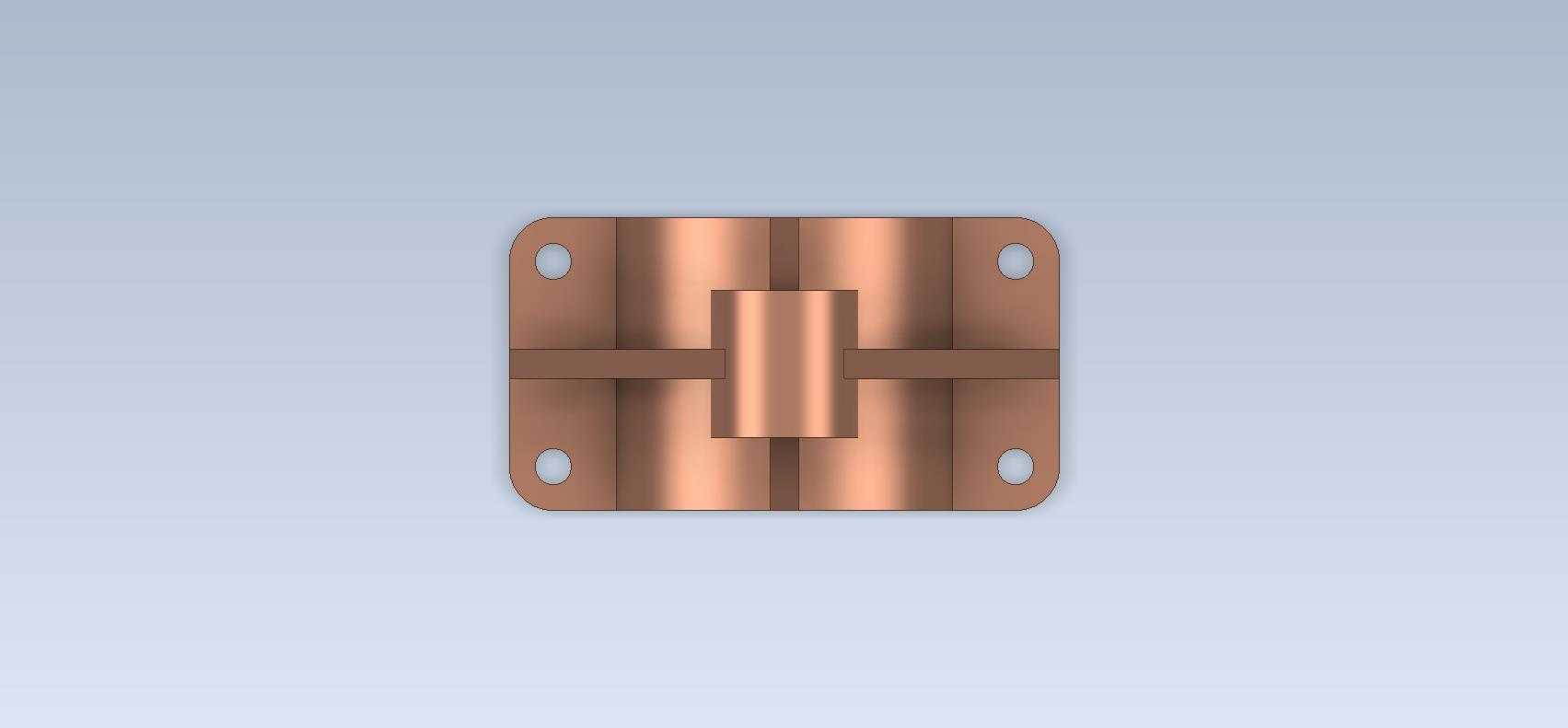

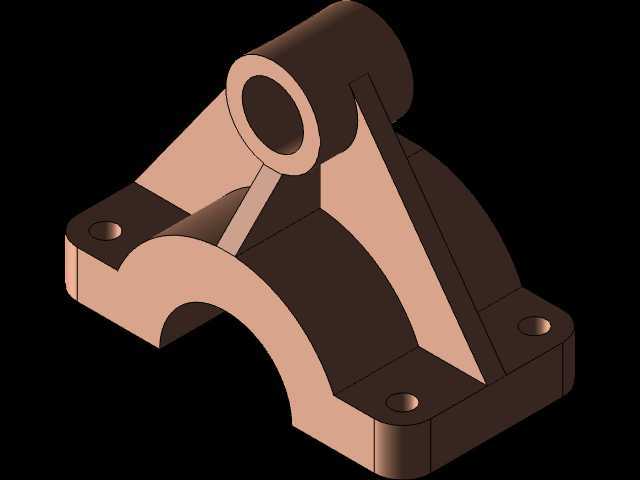

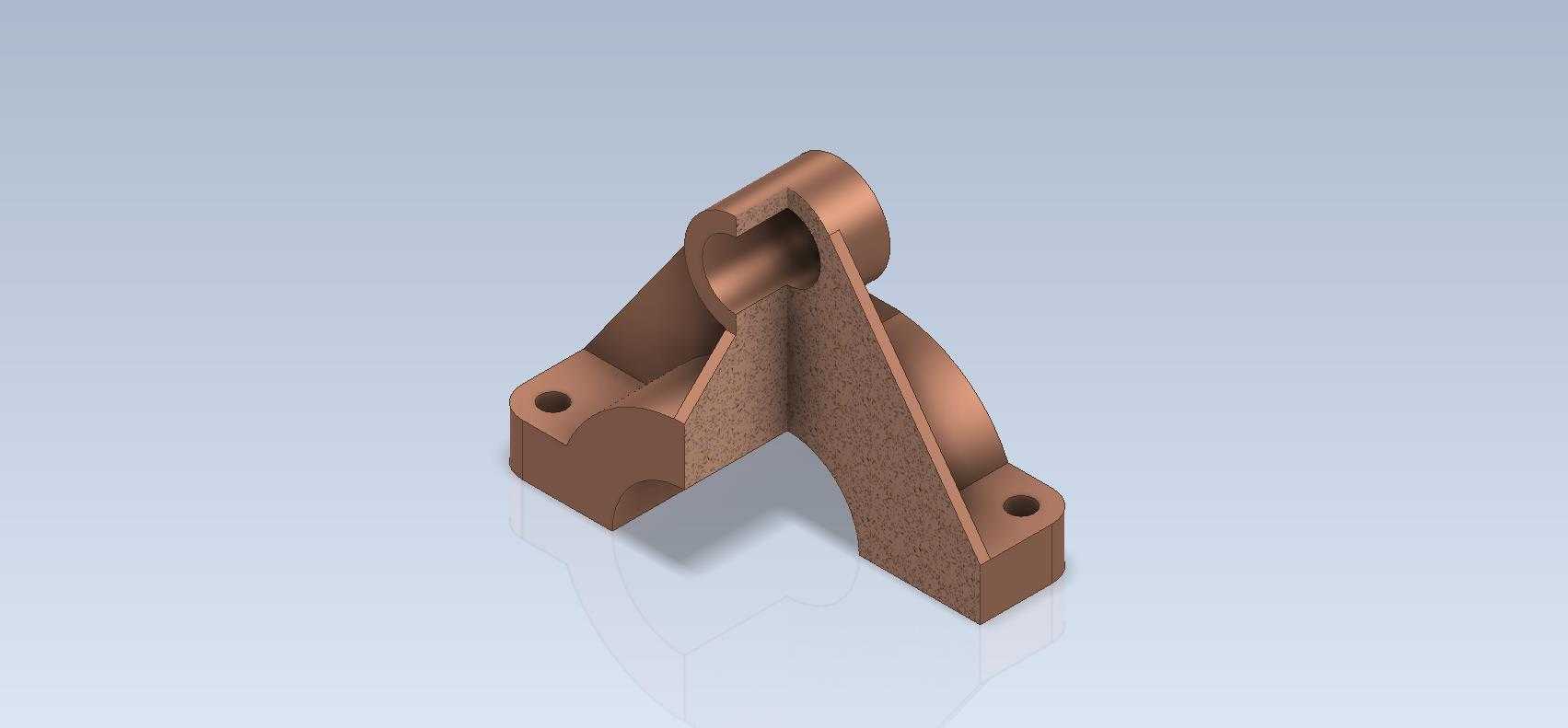

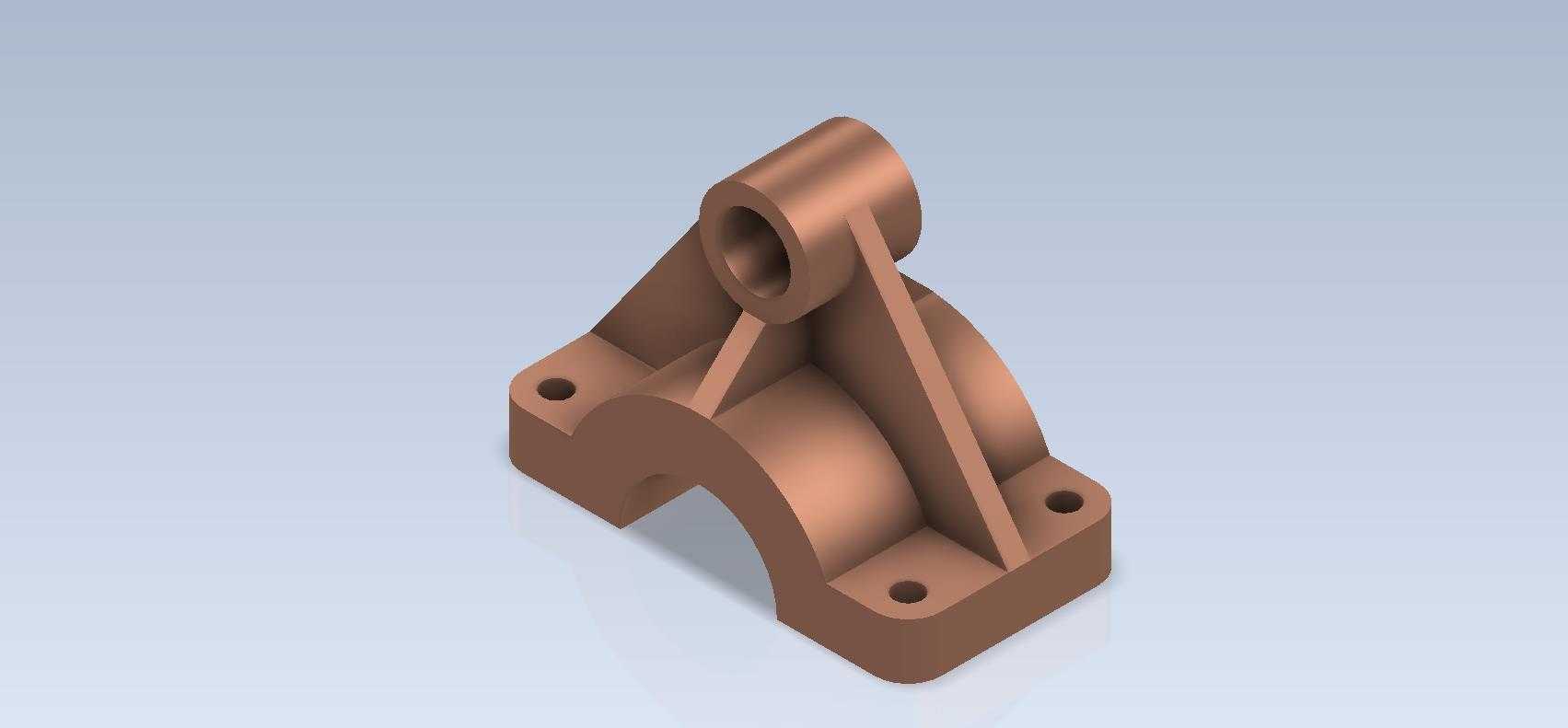

从结构功能上拆解，零件底部是带两个安装孔的矩形安装底板，底板上的沉头孔用来穿装内六角螺栓，可直接固定在设备的型材框架或者焊接机身上，沉头设计能保证螺栓头不突出安装面，避免和周边运动部件产生刮擦。底板向上延伸出两块对称的三角形加强筋，直接连接到上方的圆筒轴套部位，筋板的厚度根据支撑轴的载荷等级匹配，常规工况下筋板厚度取底板厚度的0.8倍即可，既不会因为筋板过厚导致铸造或者3D打印时出现应力集中开裂，也不会因为筋板过薄在轴承受径向载荷时出现支撑形变。上方的圆筒轴套是核心的功能部位，内孔用来压装铜质轴套或者镶嵌直线轴承，轴套顶部的径向通孔是润滑油注油孔，工作时可以通过这个孔定期加注润滑脂，减少轴和衬套之间的干摩擦，延长易损件的更换周期。

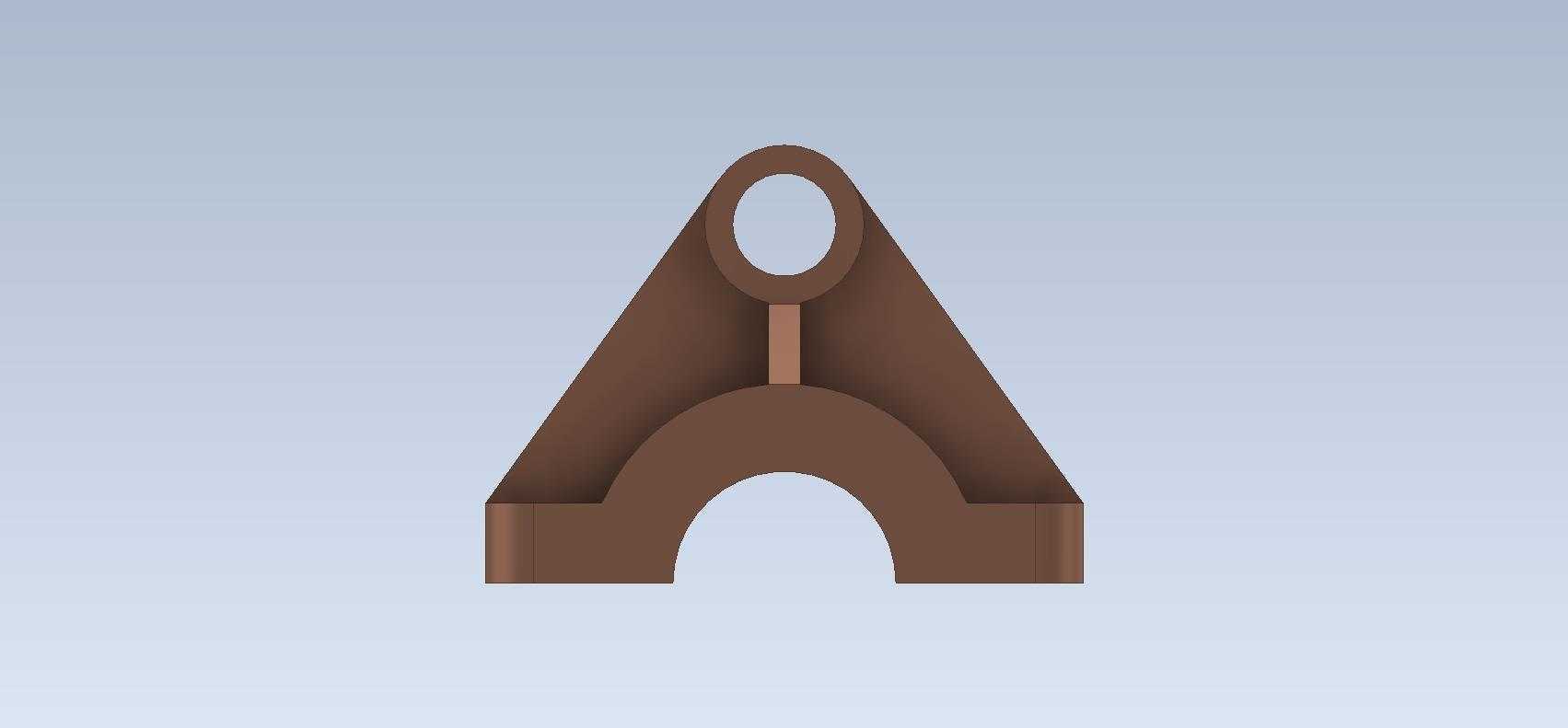

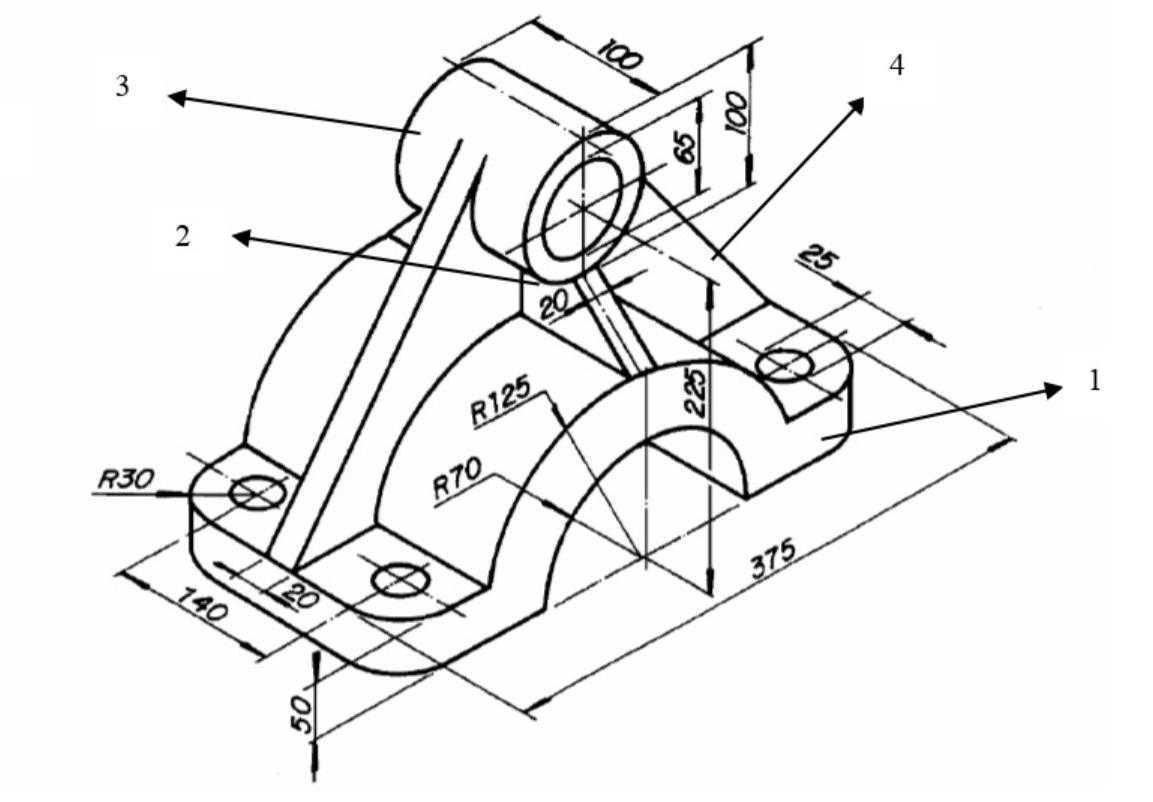

设计这类零件的时候，首先要确定核心的安装边界：底部安装孔的中心距需要和设备机架上的预装孔位完全匹配，通常孔位公差取H12级即可，满足普通螺栓穿装的间隙要求；上方轴套的内孔直径要和选配的轴套外径保持过盈配合，过盈量控制在0.02-0.05mm之间，压装后不会因为设备运行的振动出现轴套松转。弧形缺口的半径要比支撑轴的半径大1-2mm，预留出轴转动时的跳动空间，同时也能避免轴面和支架本体直接接触产生不必要的磨损。零件的所有棱边都要做C1的倒角处理，尤其是安装孔的孔口位置，倒角既能去除机加工产生的毛刺，也能在螺栓穿装时起到导向作用，降低装配难度。

从建模逻辑来看，这类零件适合用基础特征叠加的方式完成，先绘制底部安装板的草图拉伸成基础实体，再绘制上方圆筒的截面草图拉伸到指定高度，之后绘制加强筋的轮廓用筋特征生成支撑结构，最后通过拉伸切除完成安装孔、注油孔、弧形缺口的加工特征，所有特征的草图都要做完全约束，避免后续修改尺寸时出现特征报错。实际生产中这类零件如果是小批量制作，可以选用6061铝合金通过CNC铣削加工，表面做阳极氧化处理提升防锈能力；如果是大批量量产，适合采用铸铝或者球墨铸铁铸造后再做关键孔位的精加工，能有效控制生产成本。需要注意的是，加强筋和底板、圆筒的连接位置要做R2-R3的圆角过渡，避免应力集中在交变载荷下出现裂纹，尤其是设备频繁启停的工况下，圆角过渡能大幅提升零件的疲劳强度。安装时要保证支架的轴套内孔轴线和配对安装的另一支座轴线同轴度误差不超过0.1mm，否则会出现轴转动卡滞、衬套偏磨的问题，装配时可以通过调整底板和机架之间的薄垫片来校准同轴度，校准完成后再拧紧固定螺栓。
