阶梯式凹凸组合实体建模练习构件

项目分类:通用机械零部件 发布时间:2024-12-26 ID:866977
  • 阶梯式凹凸组合实体建模练习构件
  • 阶梯式凹凸组合实体建模练习构件
  • 阶梯式凹凸组合实体建模练习构件

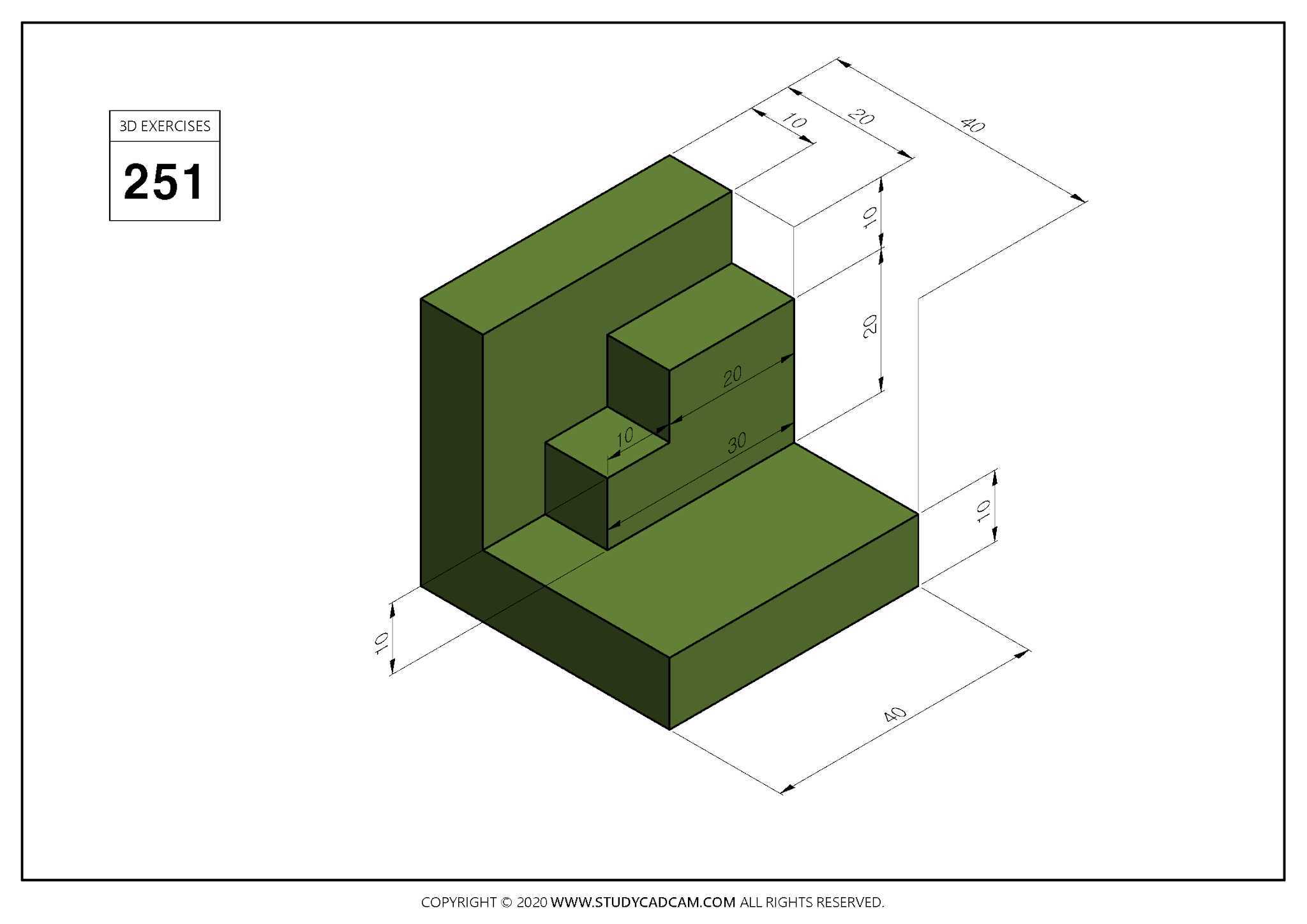

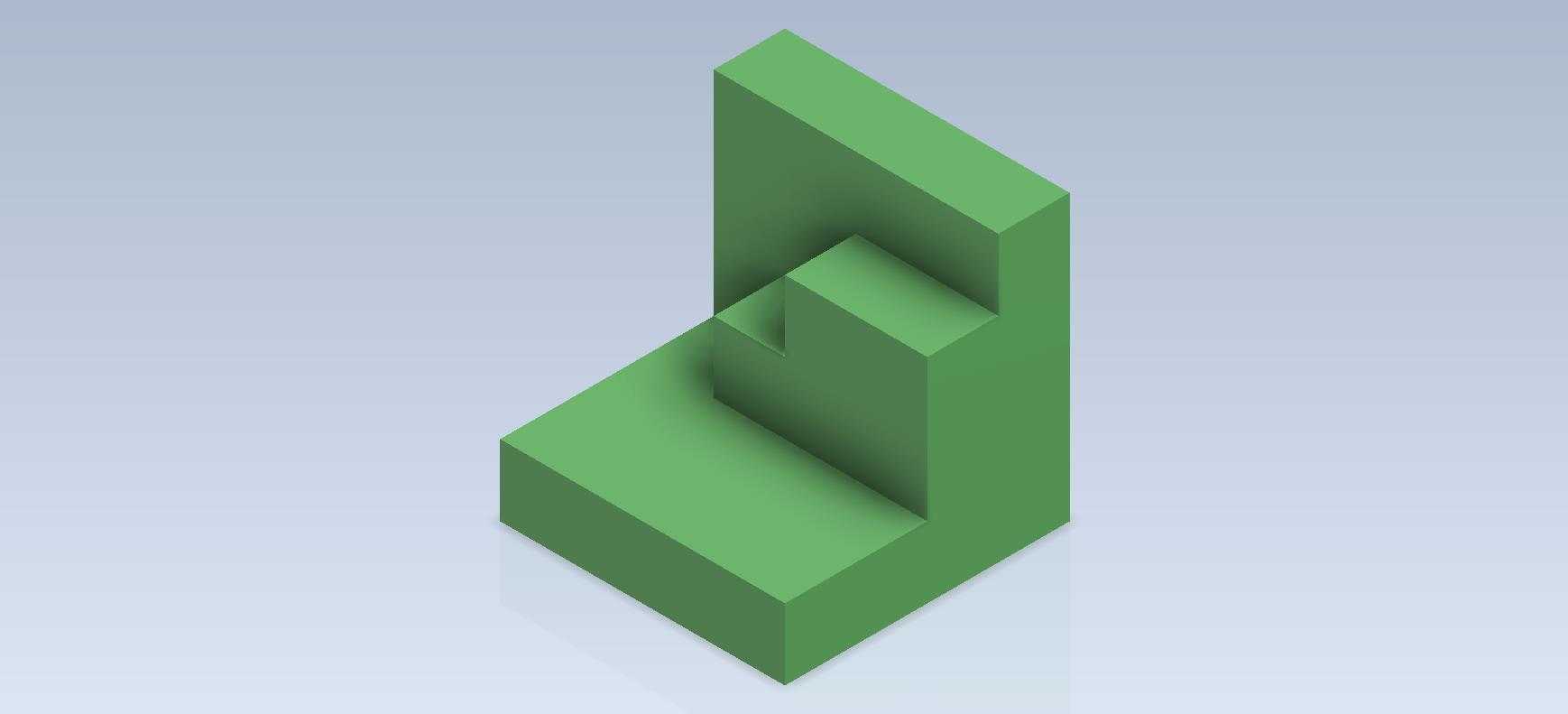

该实体构件属于典型的三维建模基础训练载体,整体采用正交几何结构设计,无曲面、斜角等复杂特征,所有棱边均为直角过渡,完全贴合入门级机械建模的训练目标,能够帮助初学者快速掌握拉伸、切除、基准对齐等核心建模操作逻辑。从结构形态来看,构件底部为矩形基座,上部延伸出高低错落的两个立壁,中间形成内凹的阶梯型腔体,这种结构并非凭空设计,而是提炼自通用机械领域中大量定位块、安装支座、工装挡块的共性特征,日常设备装配场景里,这类带阶梯凹凸结构的零件常被用作工位定位基准,通过不同高度的贴合面限制工件的多向自由度,也可作为小型机构的安装承载座,为气动元件、检测传感器提供安装基准面。

设计这类练习构件时,核心思路是通过最少的特征数量覆盖最多的基础建模知识点,整个模型仅需三次基础拉伸操作即可完成:第一步绘制底部基座的矩形轮廓,拉伸指定厚度形成承载底座,建模过程中需要严格保证基座底面为完全平面,作为整个零件的安装基准面,所有后续特征的草图平面都要以该基准为参照,避免出现基准偏移导致的装配干涉问题;第二步在基座一侧绘制高立壁的矩形轮廓,拉伸至对应高度,这里需要注意立壁与基座的侧边完全对齐,不存在错位或缝隙,贴合实际加工中一体铣削成型的工艺特性;第三步在高立壁与基座之间的区域绘制矮凸台的轮廓,拉伸至中间高度,同时要保证凸台与高立壁、基座的相邻面完全贴合,形成连续的内凹直角空间,这个内凹空间的尺寸公差是建模练习的重点,需要严格控制各边的长度比例,保证凹凸面的配合间隙符合设计要求。

从安装边界来看,该构件的安装面为底部矩形基座的下表面,整个基座的平面度要求较高,实际应用中可通过四个角的螺栓孔完成固定(练习模型中省略了孔位特征,可作为进阶练习内容自行添加),安装时需要保证高立壁的侧面与安装基准面垂直,垂直度误差需控制在机械装配的通用公差范围内,避免作为定位件时出现基准偏差。构件上部的内凹阶梯面可作为工件的定位支撑面,不同高度的平面分别对应工件不同位置的支撑需求,高立壁的内侧立面可作为侧向定位面,限制工件的水平方向位移,这种结构的优势在于一体成型结构强度高,不存在拼接件的连接间隙,长期承受定位挤压力时不会出现变形移位,适合在低频重载的定位场景中使用。

在建模练习过程中,需要重点关注草图的全约束状态,每一个矩形轮廓都要标注准确的长宽尺寸,同时添加与基准轴、基准面的重合、平行约束,避免出现欠约束导致的特征变形;特征建模的顺序要遵循从下到上、从主体到局部的逻辑,不要随意调换拉伸顺序,否则容易出现特征参考丢失的问题。完成基础建模后,可进一步练习添加倒角、圆角等工艺特征,模拟实际加工中的锐边倒钝要求,也可对不同面分配不同的外观材质,模拟实际零件的表面处理效果,比如基座面做氧化处理、定位面做磨削加工的外观差异,逐步贴近实际工程建模的工作流程。这类基础实体构件虽然结构简单,但却是所有复杂机械零件建模的基础,熟练掌握这类正交结构的建模逻辑、基准选择方法、尺寸标注规范,能够为后续学习复杂装配体、曲面零件、工程图导出打下扎实的基础,很多刚入行的结构工程师在初期都会通过这类练习来巩固软件操作习惯,避免在后续的实际项目设计中出现建模逻辑混乱、基准选择错误的低级问题。
