机械连接支座类零件结构设计方案

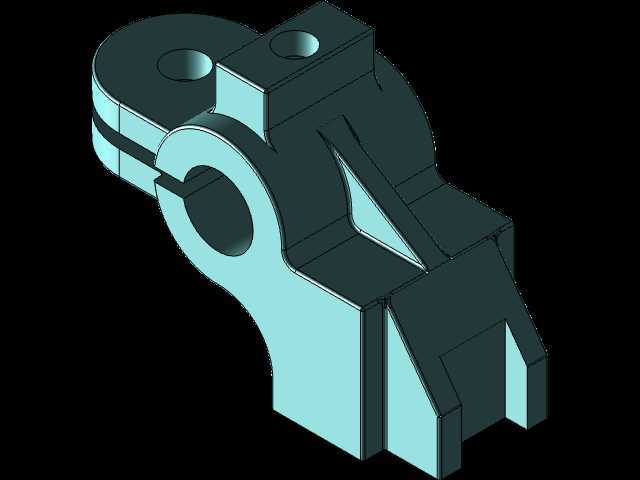

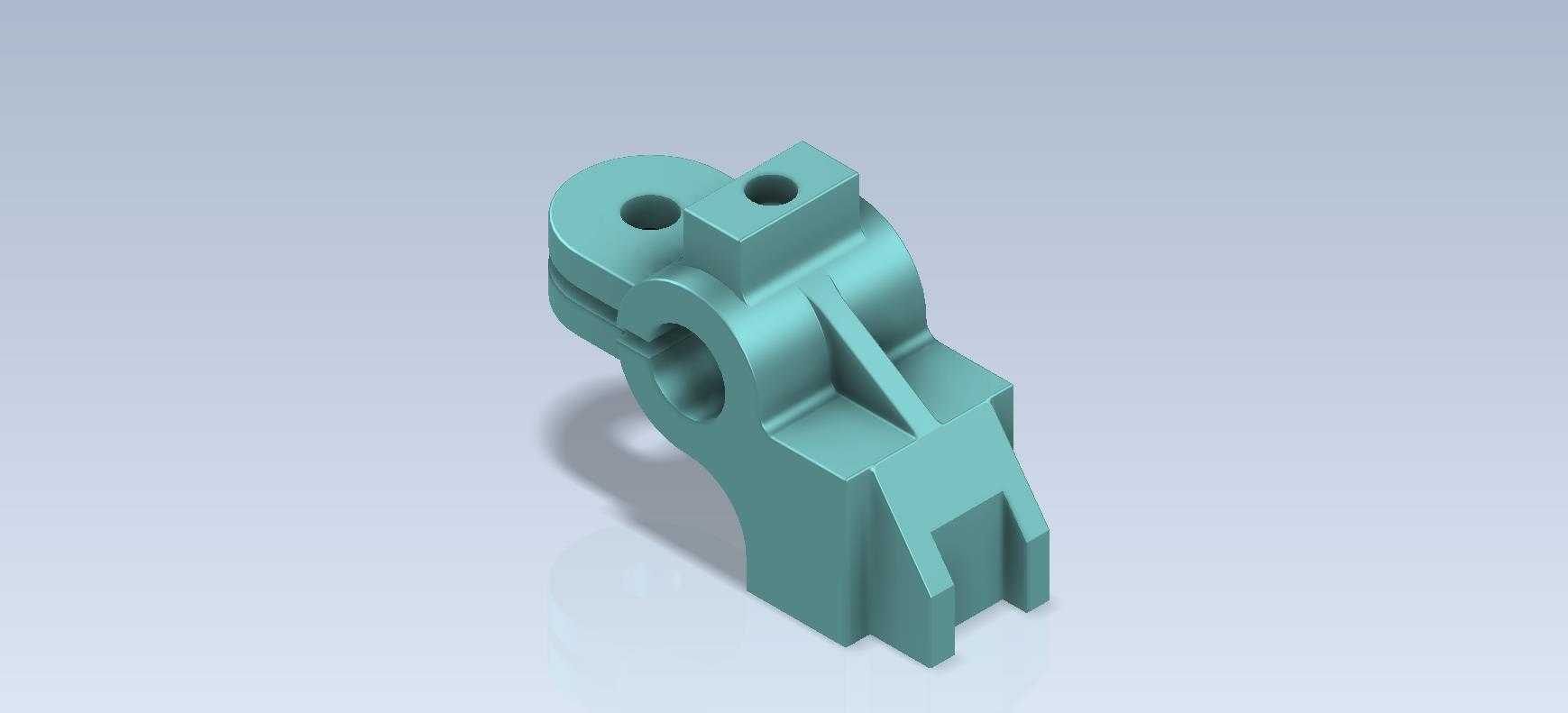

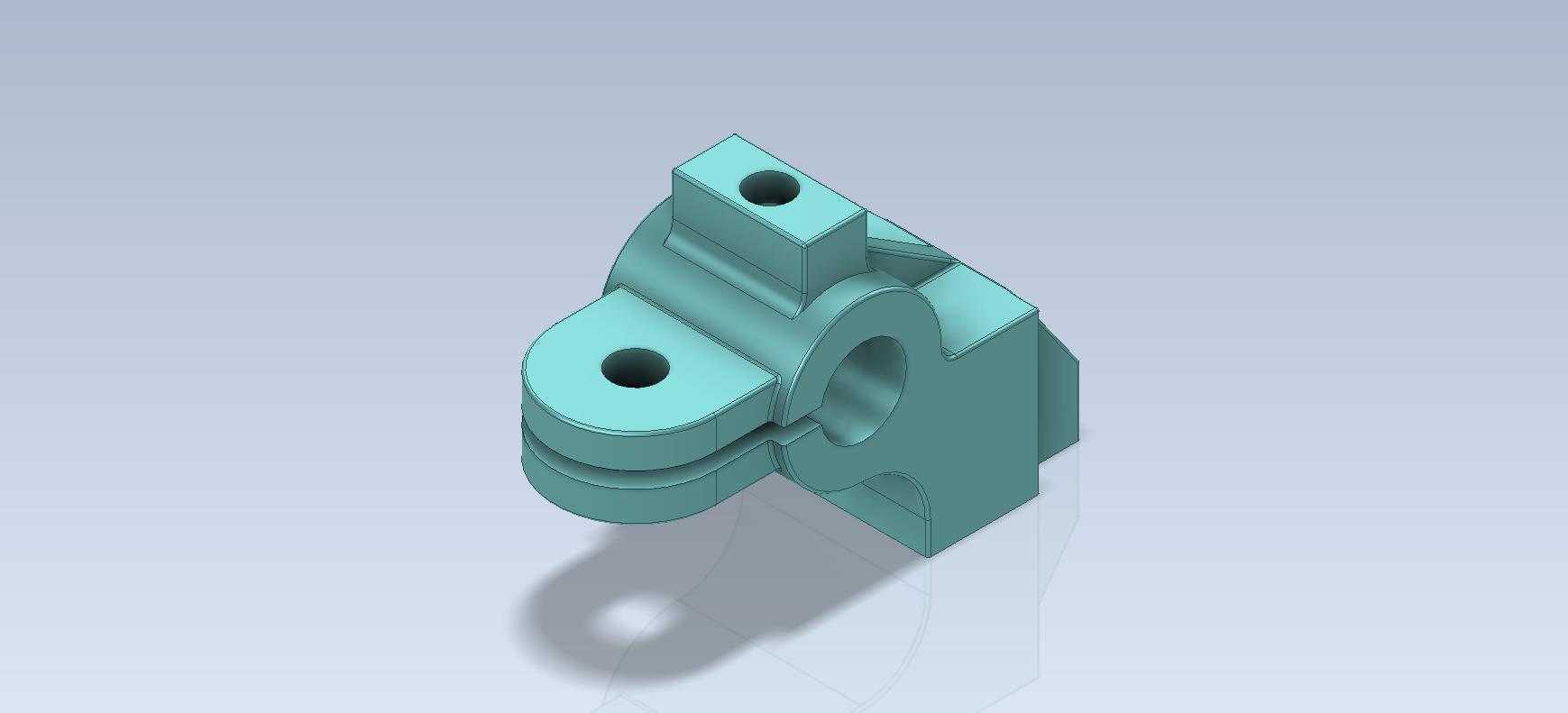

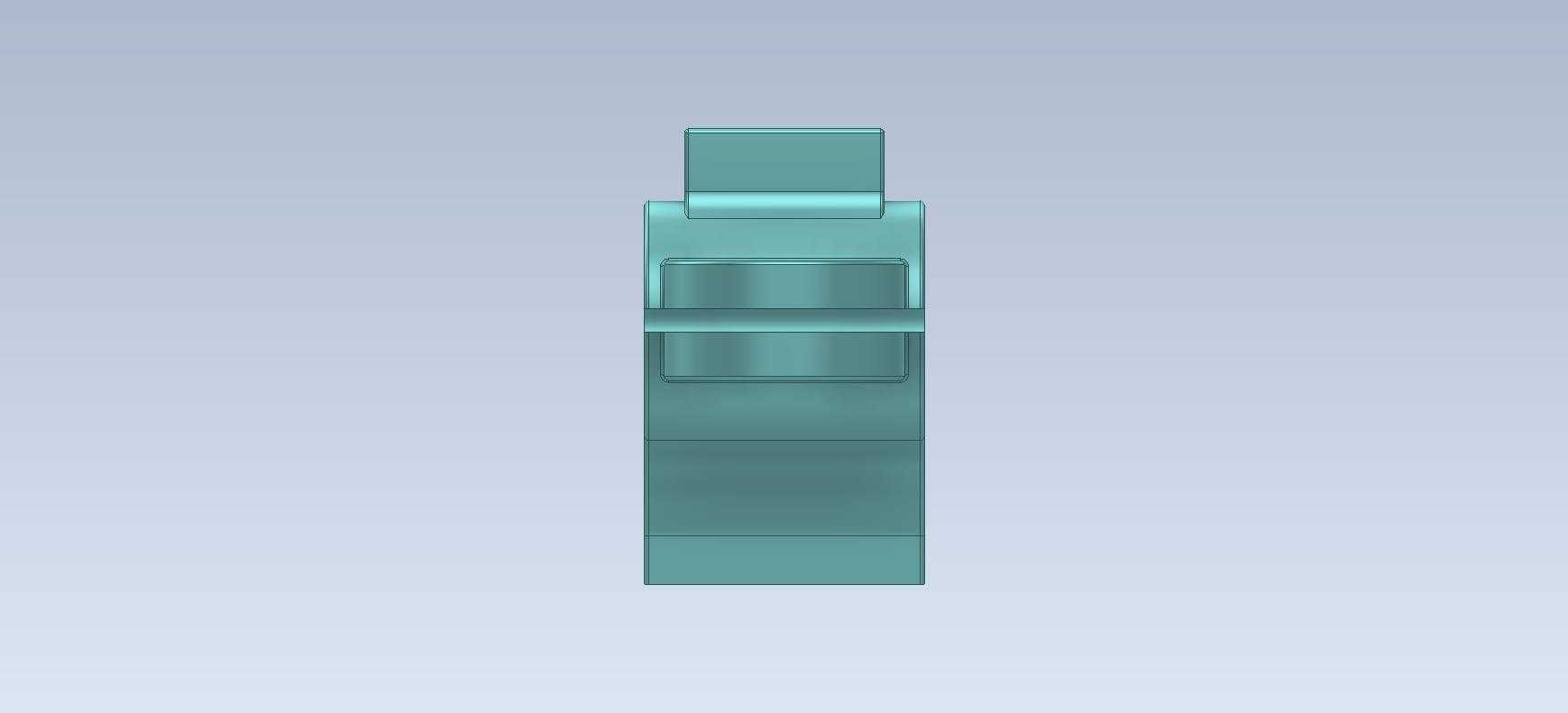

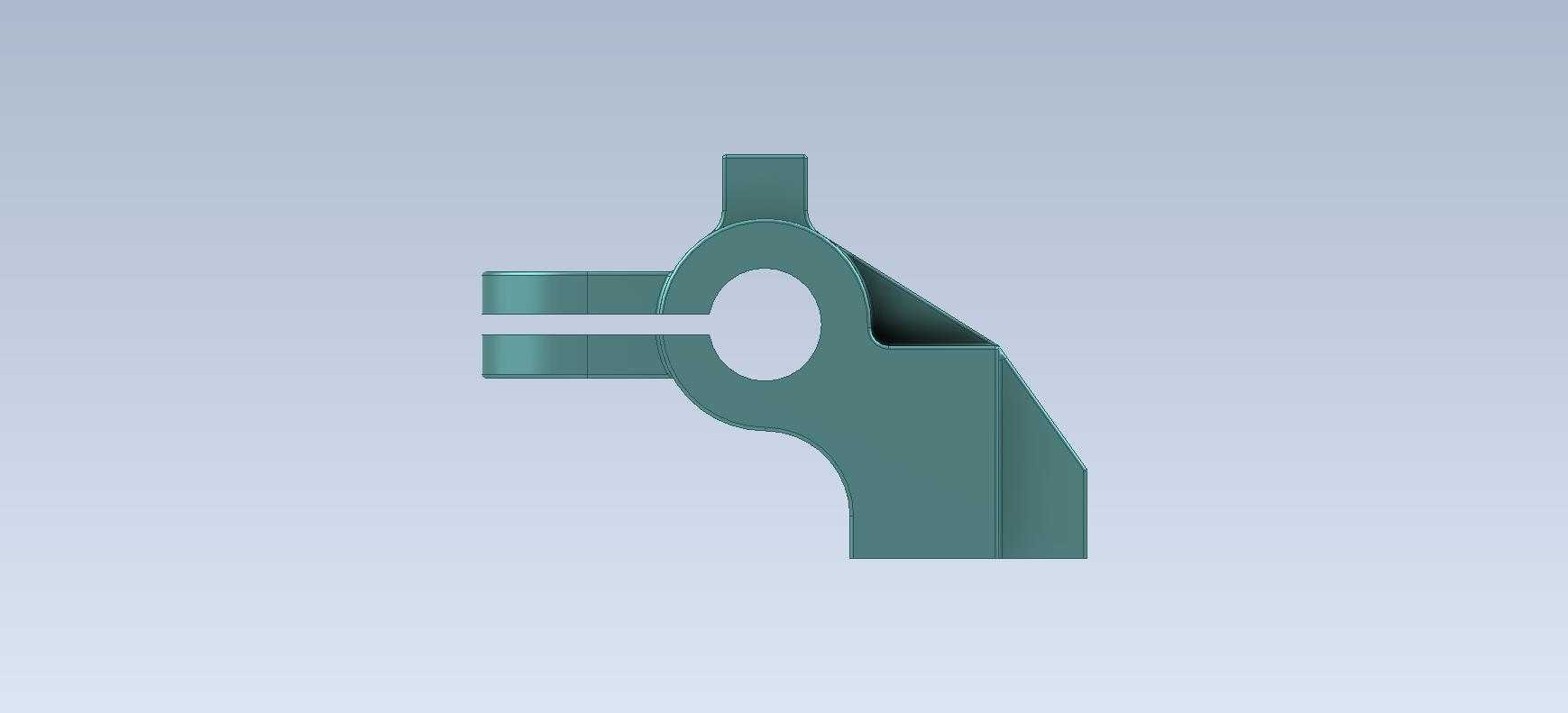

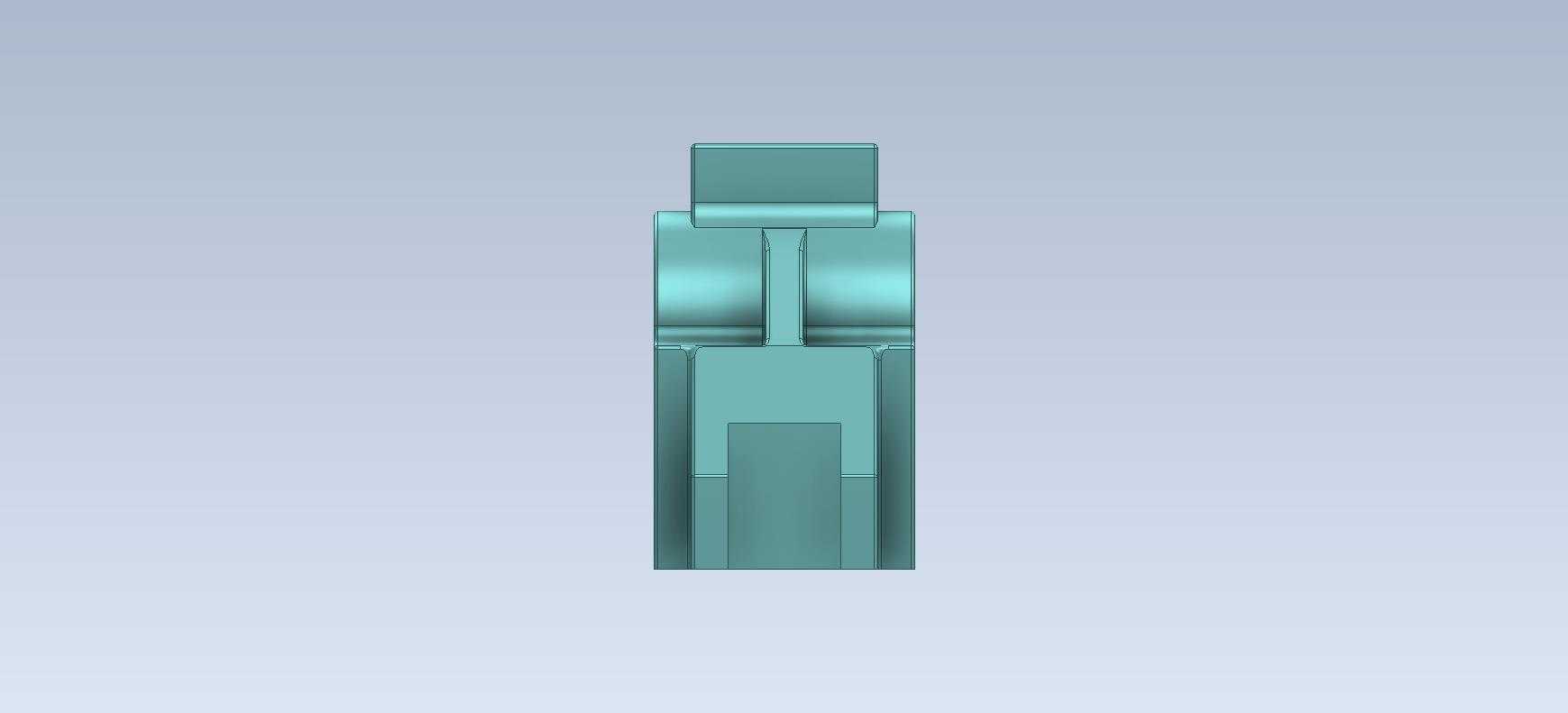

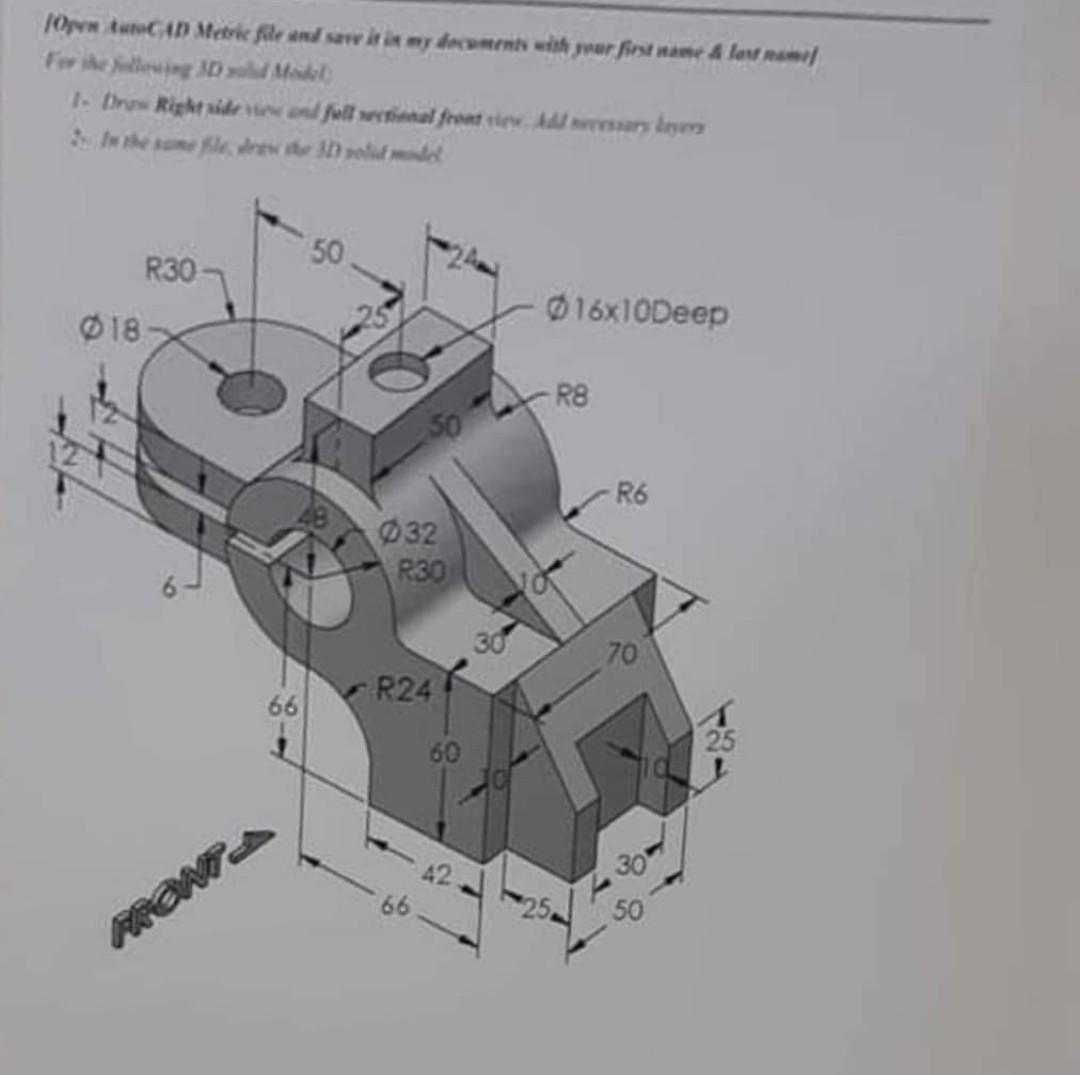

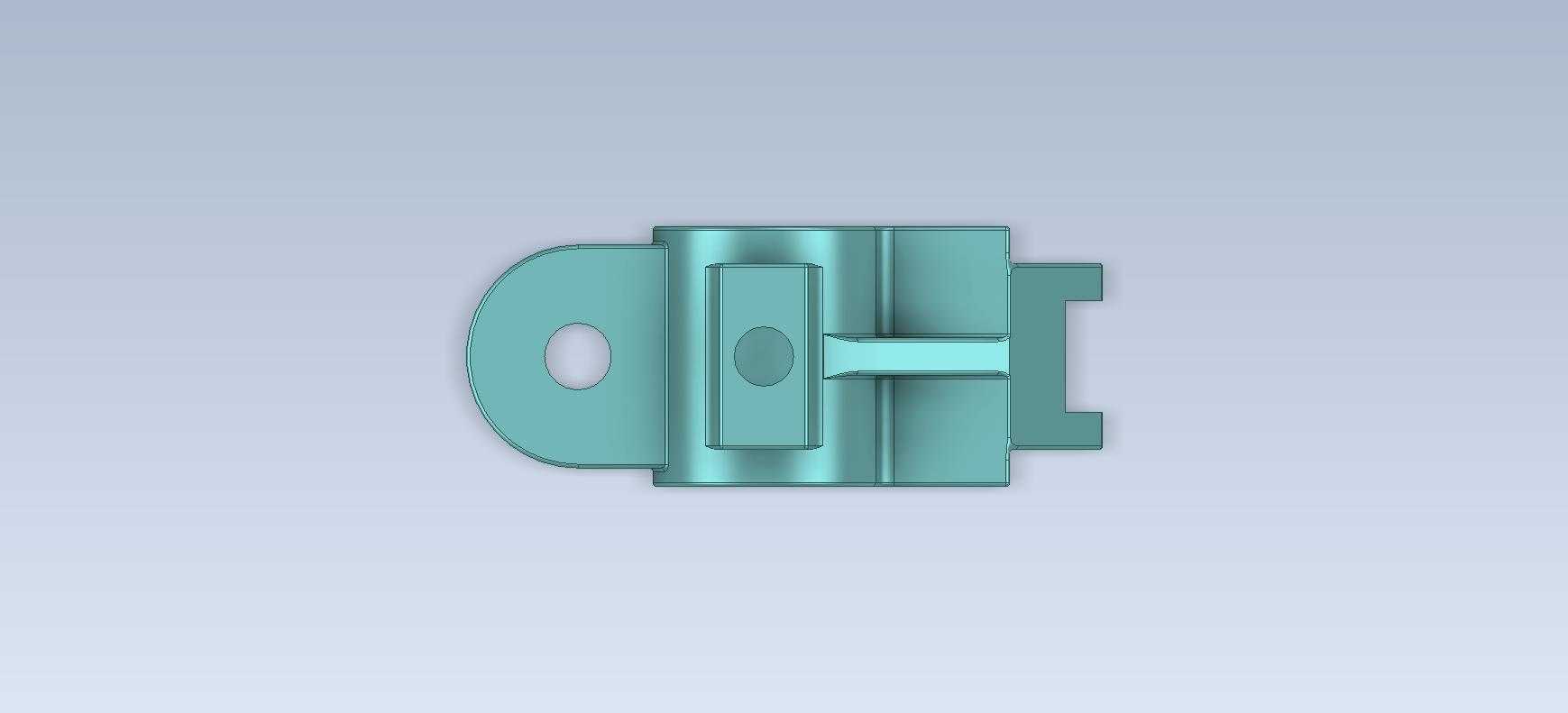

这类带多安装孔位的异形支座零件，在轻工自动化输送线、小型工装夹具的定位模组里应用十分普遍，核心作用是为摆动类执行元件提供固定支撑，同时承担相邻两个运动部件的连接转接功能，避免执行元件直接安装在设备主框架上带来的应力集中问题。从实际使用场景来看，这类零件往往安装在设备的中上部工位，上方对接摆臂类构件，下方卡接在型材框架的安装槽内，侧面的加强筋结构刚好对应摆臂摆动时的受力方向，能有效抵消往复运动带来的侧向弯矩，避免长期运行后支座根部出现疲劳断裂。

设计这类零件的时候，首先要明确安装边界的约束条件：上方两个同轴的光孔是摆臂转轴的安装位，孔的同轴度公差需要控制在0.02mm以内，否则转轴装配后会出现卡滞，影响摆臂的摆动顺畅度；侧面的通孔是锁紧件的穿装位，孔位中心到转轴孔中心的距离公差要控制在±0.05mm，保证锁紧件装配后能完全卡入转轴的限位槽内，不会出现轴向窜动。下方的叉形结构是和型材框架对接的安装位，叉口的宽度尺寸要匹配常用的40系列铝型材槽宽，单边预留0.1mm的装配间隙，既方便现场快速安装对位，也不会因为间隙过大导致安装后出现晃动。

从结构特性来看，零件主体采用一体化铸造成型后再做机加工的工艺路线，所有安装孔位都需要在加工中心上一次装夹完成钻、铰工序，减少二次装夹带来的位置度误差。侧面的三角形加强筋不是随意添加的结构，筋的厚度设置为主体壁厚的0.8倍，既可以满足抗弯强度要求，也不会因为筋厚过大导致铸造时出现缩孔缺陷；筋的走向完全沿着零件工作时的主应力方向布置，能把转轴孔处承受的径向力顺畅传递到下方的安装基座上，避免应力在转角处集中。零件的所有外棱角都做了R1.5的圆角过渡，一方面是避免铸造时出现尖角砂眼，另一方面也能减少装配过程中划伤操作人员的风险，内孔的孔口位置做了0.5mm的倒角，方便转轴装配时快速导入，也能去除孔口的加工毛刺。

实际选型使用的时候，要注意这个零件的承载上限，按照常规铸铝材质的强度计算，这个结构的静态承载能力可以达到800N，能够满足小型气缸摆臂、传感器安装支架这类轻载工位的使用需求，如果要应用在冲击载荷较大的工位，需要把材质更换为球墨铸铁，同时适当加厚加强筋的厚度，提升整体的抗冲击性能。安装的时候，下方叉形结构卡入型材槽后，需要用两个M6的紧定螺钉从侧面顶紧，保证支座和型材之间没有相对位移，上方转轴装配时要涂抹少量润滑脂，减少长期摆动带来的磨损，定期检查锁紧件的紧固情况，避免长期振动后出现松脱。

建模过程中要注意几个容易出错的细节：转轴孔的沉台深度要匹配对应轴承的厚度，保证轴承装配后端面和沉台端面完全贴合，不会出现轴承凸出或者凹陷的问题；叉形结构的内侧端面要和安装基准面保持垂直，垂直度公差控制在0.03mm以内，否则安装后支座会出现倾斜，导致上方摆臂的运动轨迹出现偏差。所有的拔模斜度设置为1.5度，符合常规砂型铸造的工艺要求，不需要额外做后期的工艺修正，零件的壁厚整体保持均匀，最薄处不小于5mm，避免铸造时出现冷隔缺陷，壁厚过渡的位置做渐变处理，不要出现壁厚突变的情况，减少铸造内应力。
