双支耳立式圆柱连接座结构设计

项目分类:通用五金配件 发布时间:2024-12-26 ID:867022
  • 双支耳立式圆柱连接座结构设计
  • 双支耳立式圆柱连接座结构设计
  • 双支耳立式圆柱连接座结构设计
  • 双支耳立式圆柱连接座结构设计
  • 双支耳立式圆柱连接座结构设计
  • 双支耳立式圆柱连接座结构设计

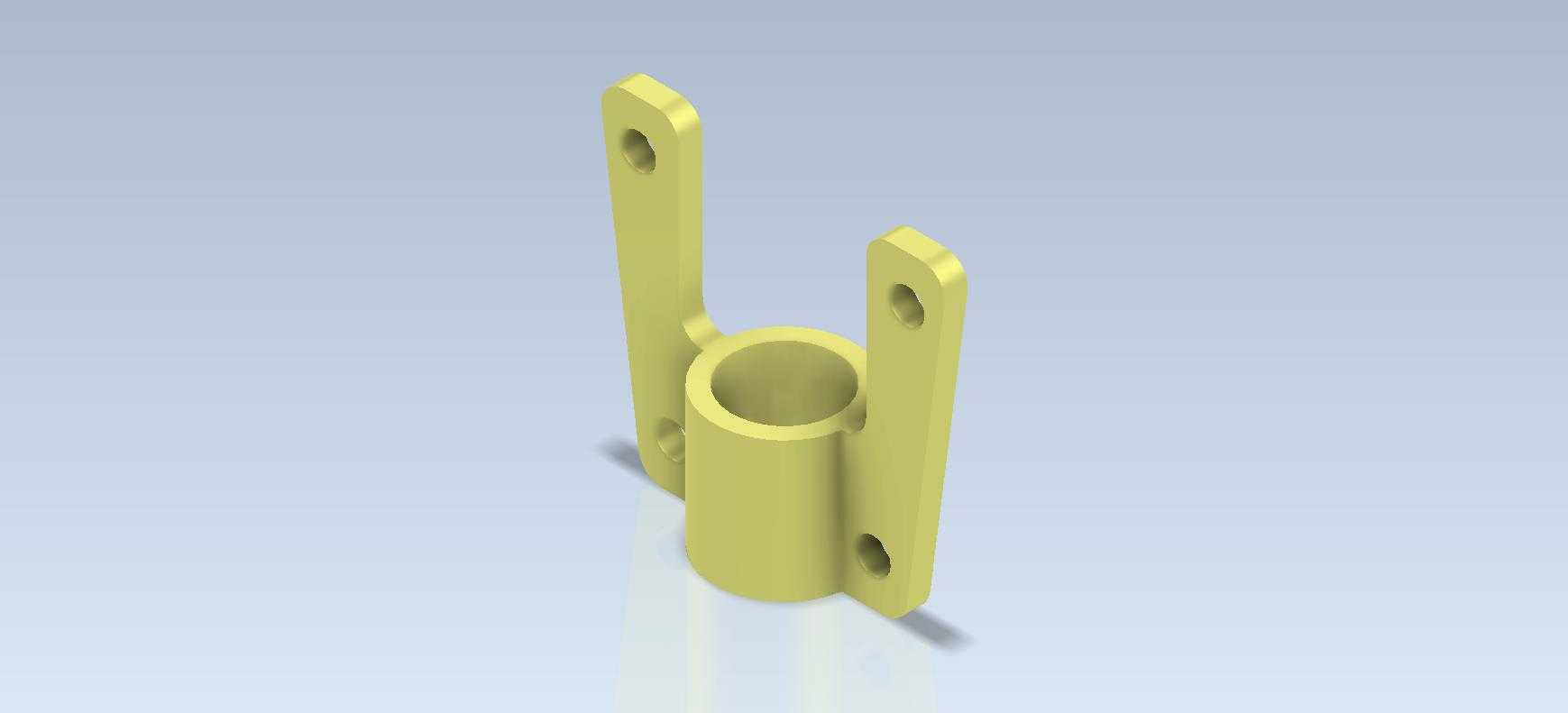

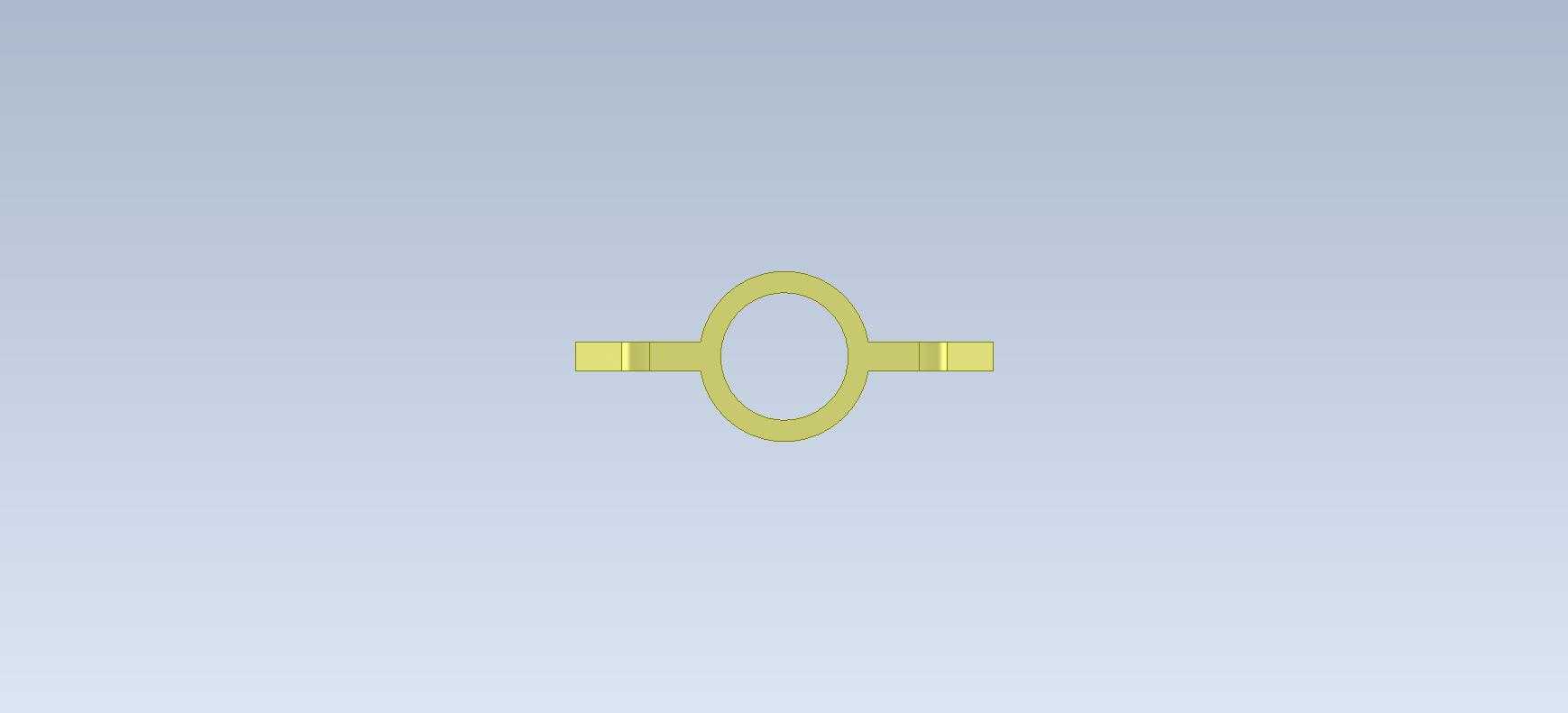

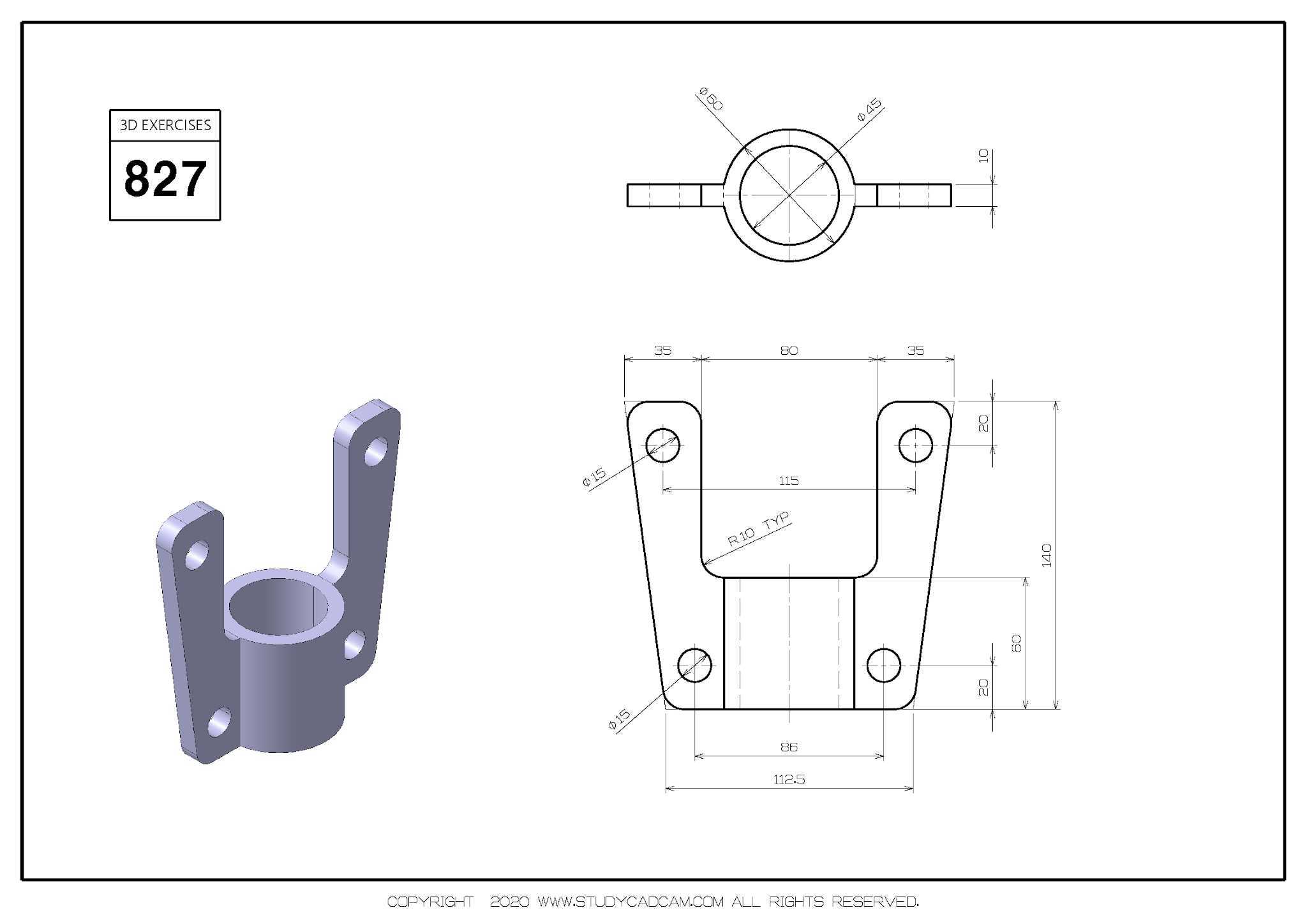

  这类双支耳立式圆柱连接座,在轻工自动化输送线、小型工装夹具的铰接支撑场景中应用十分广泛,多数时候作为摆臂、连杆类构件的回转支撑基座使用,承担径向载荷与小幅摆动的扭矩传递作用。从结构功能来看,中间的圆柱套筒是核心的承力腔体,既可以穿装导向轴作为直线运动的导向支撑,也可以压装自润滑衬套作为铰接回转的基座,套筒内壁的加工精度直接决定了配套轴件的运动顺畅度,设计时通常会根据配合需求选择H7或者H8的公差等级,避免出现卡滞或者旷量过大的问题。

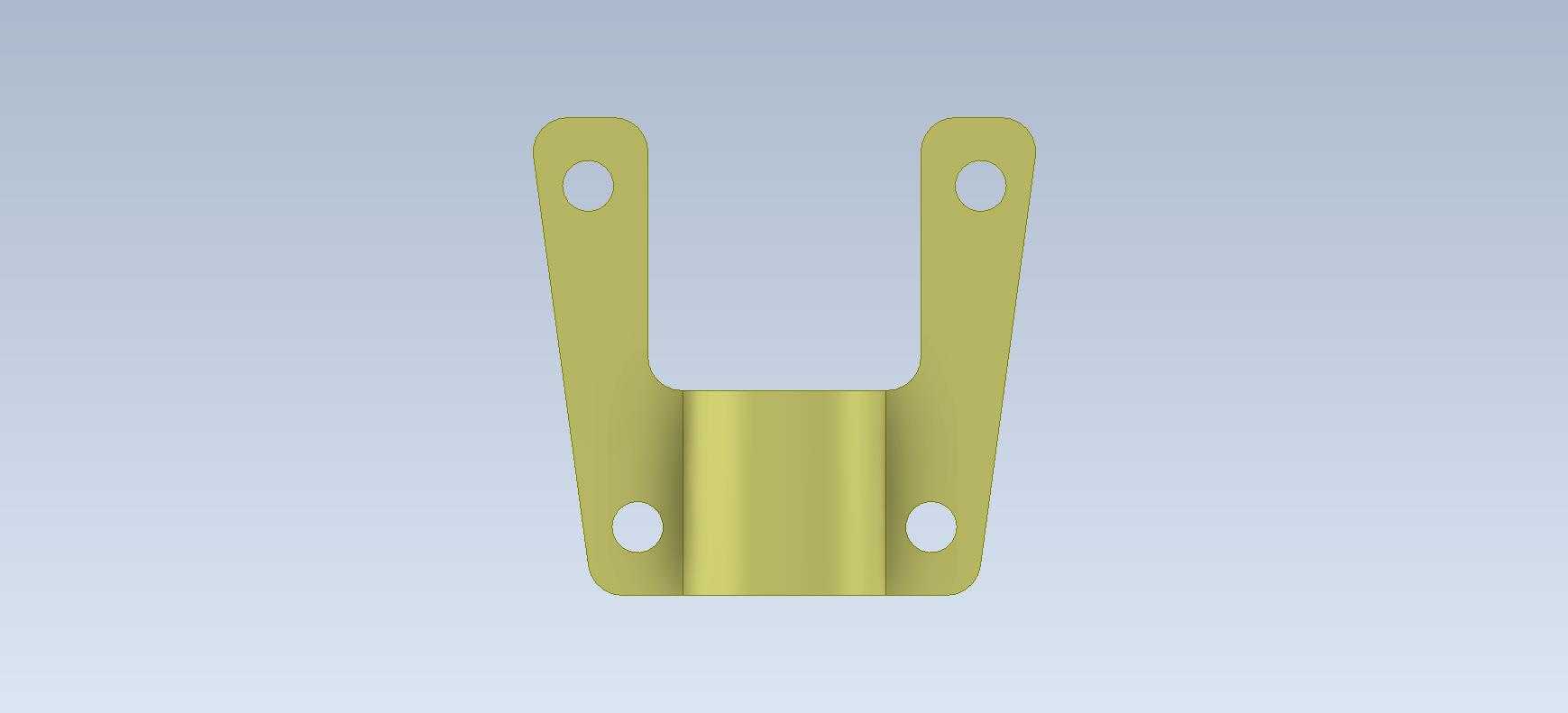

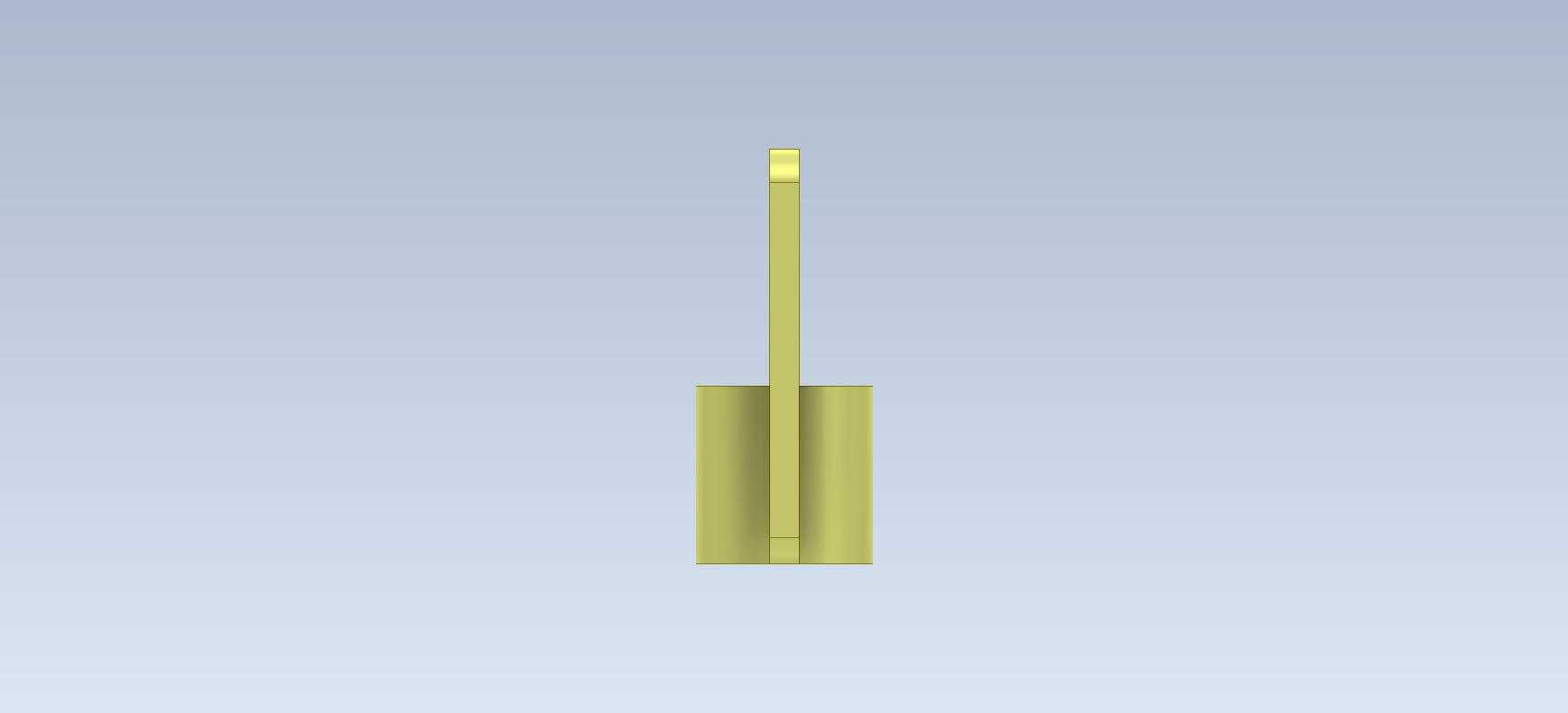

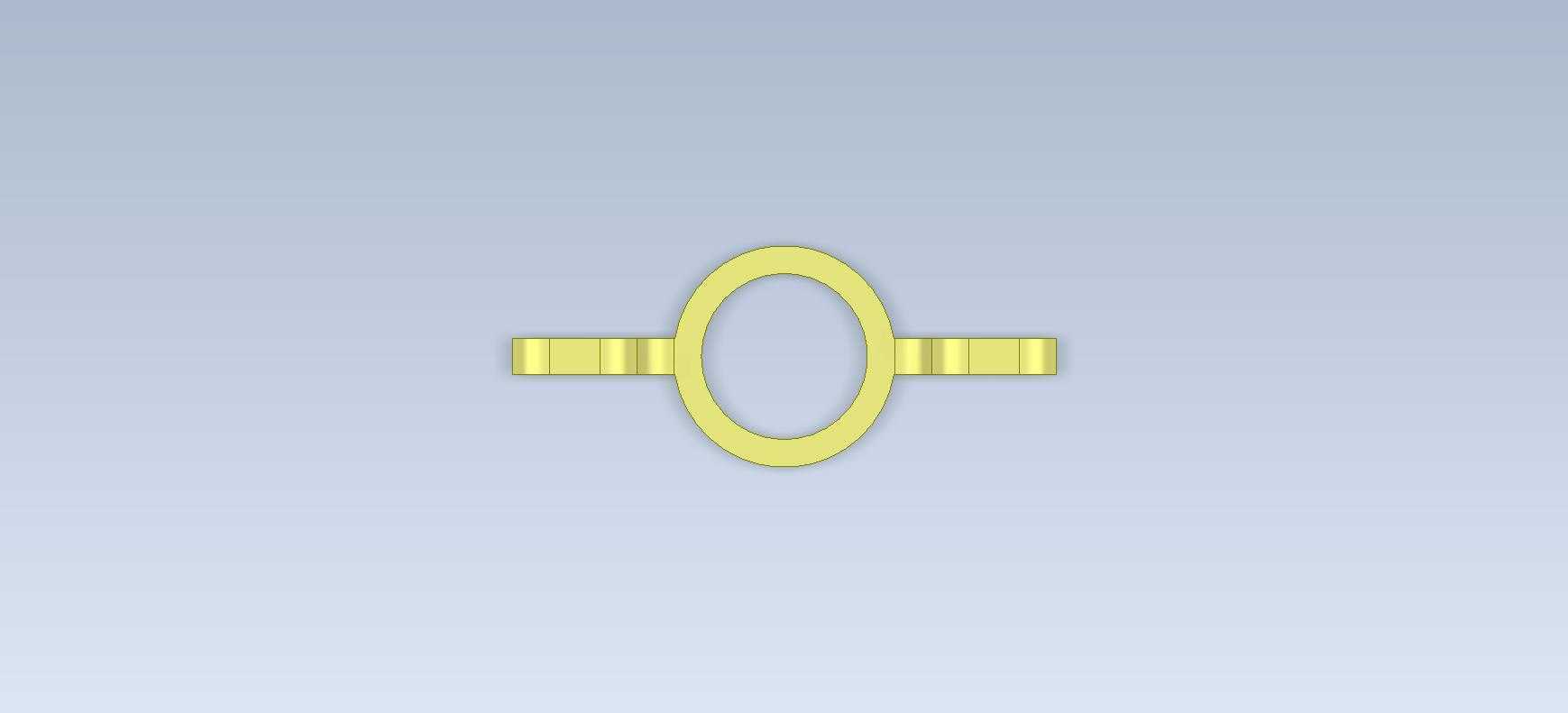

  两侧向上延伸的支耳是安装对接的核心结构,支耳上的通孔用于穿装铰接销轴,两个支耳的孔位同轴度是设计时的核心管控要点,一旦同轴度超差,销轴穿装后会出现别劲的情况,长期往复摆动下会加剧销轴和孔壁的磨损,大幅缩短构件的使用寿命。支耳上额外设置的径向小孔,是用于安装紧定螺钉的,用来锁定穿入套筒内的轴件位置,防止轴件在工作过程中出现轴向窜动,也可以根据实际使用需求,在这个位置加装油杯,为套筒内部的配合面加注润滑脂,降低运动副的摩擦损耗。

  从设计思路层面,这类零件优先考虑的是受力均衡性,两个支耳对称分布在圆柱套筒的两侧,载荷传递路径直接从支耳的销轴孔传导到套筒本体,再通过套筒底部的安装面传递到设备基座上,没有多余的受力拐点,不会出现局部应力集中的问题。零件的壁厚设计也做了针对性优化,支耳与套筒衔接的位置做了圆弧过渡处理,避免直角衔接带来的应力集中问题,即使在承受冲击载荷的工况下,也不容易出现衔接处断裂的问题。在安装边界方面,这类零件的底部安装面为平面,不需要额外加工复杂的定位槽,直接通过螺栓压紧就可以完成固定,两个支耳的间距决定了配套摆臂的厚度上限,设计时支耳间距会比配套摆臂的厚度大0.2到0.5毫米,预留出装配间隙,避免摆臂摆动时和支耳侧壁产生摩擦。

  套筒的内孔直径决定了可适配的轴件尺寸,支耳上的销轴孔直径和套筒内孔直径没有强制的比例关系,主要根据实际承受的载荷大小计算确定,通常销轴的抗剪切强度要满足1.5倍的额定载荷安全系数。零件整体采用一体式铣削加工或者铸造成型后精加工的工艺制作,材料多选用45号钢或者铝合金,在载荷不大的工装场景下用铝合金可以降低整体重量,在重载冲击场景下选用45号钢并做调质处理,可以提升零件的整体强度和抗冲击性能。实际装配过程中,需要先将套筒内部的毛刺清理干净,压装衬套时要保证衬套端面和套筒端面齐平,穿装销轴前要在销轴表面涂抹少量润滑脂,降低初次运转的摩擦阻力。日常维护时只需要定期检查紧定螺钉是否松动,销轴的磨损量是否在允许范围内即可,这类零件的结构简单,故障率极低,在各类小型自动化设备、非标工装中是十分常用的铰接支撑构件,能够替代复杂的定制焊接支座,大幅降低设计和加工成本,缩短设备的组装调试周期。
