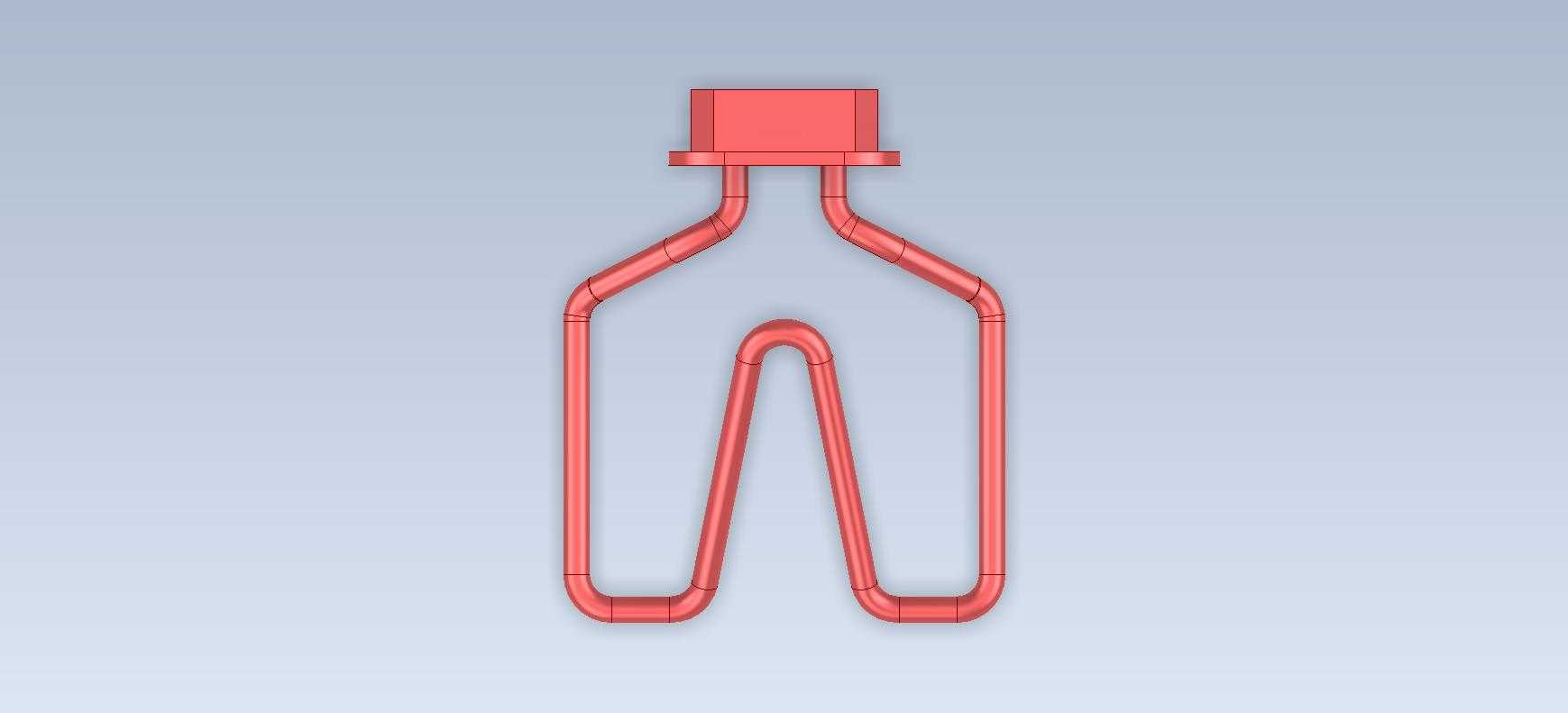

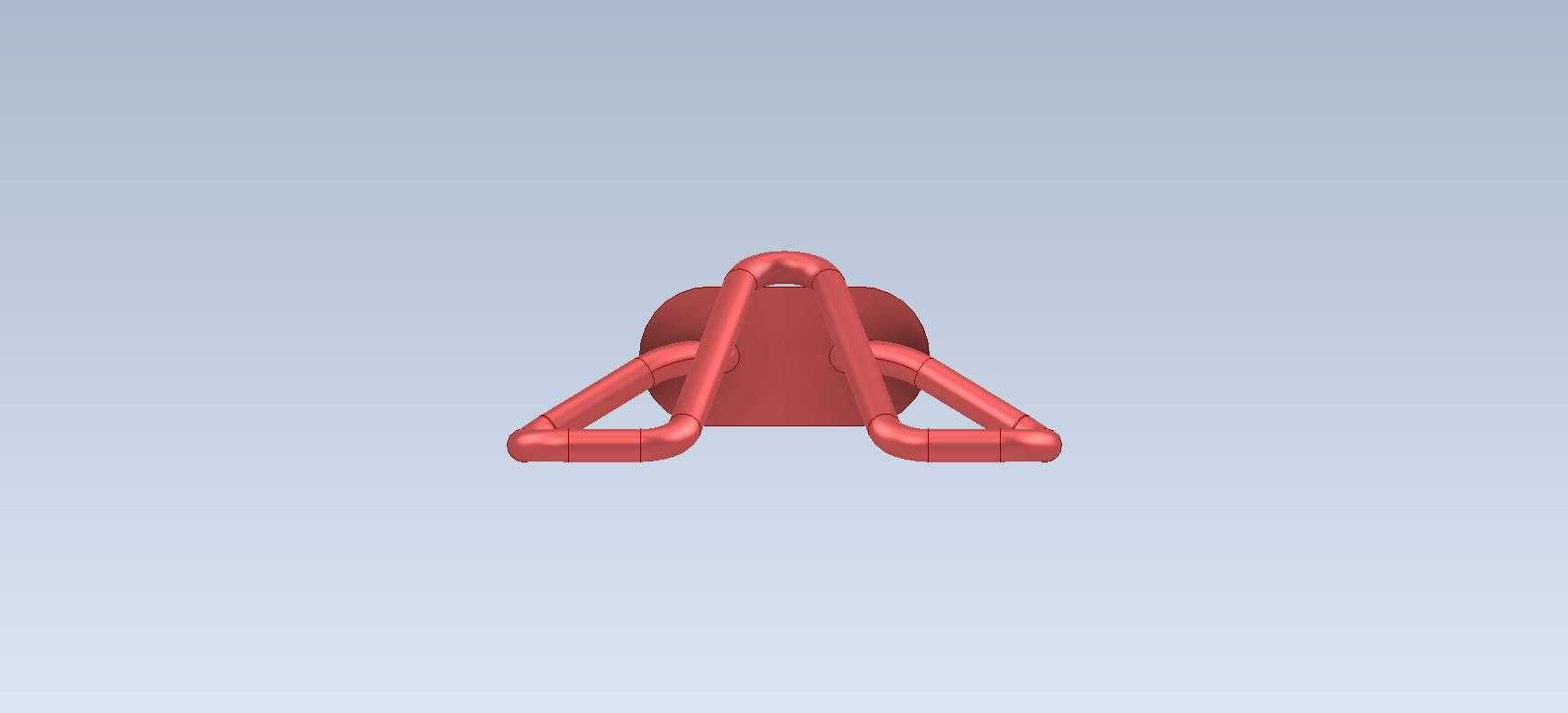

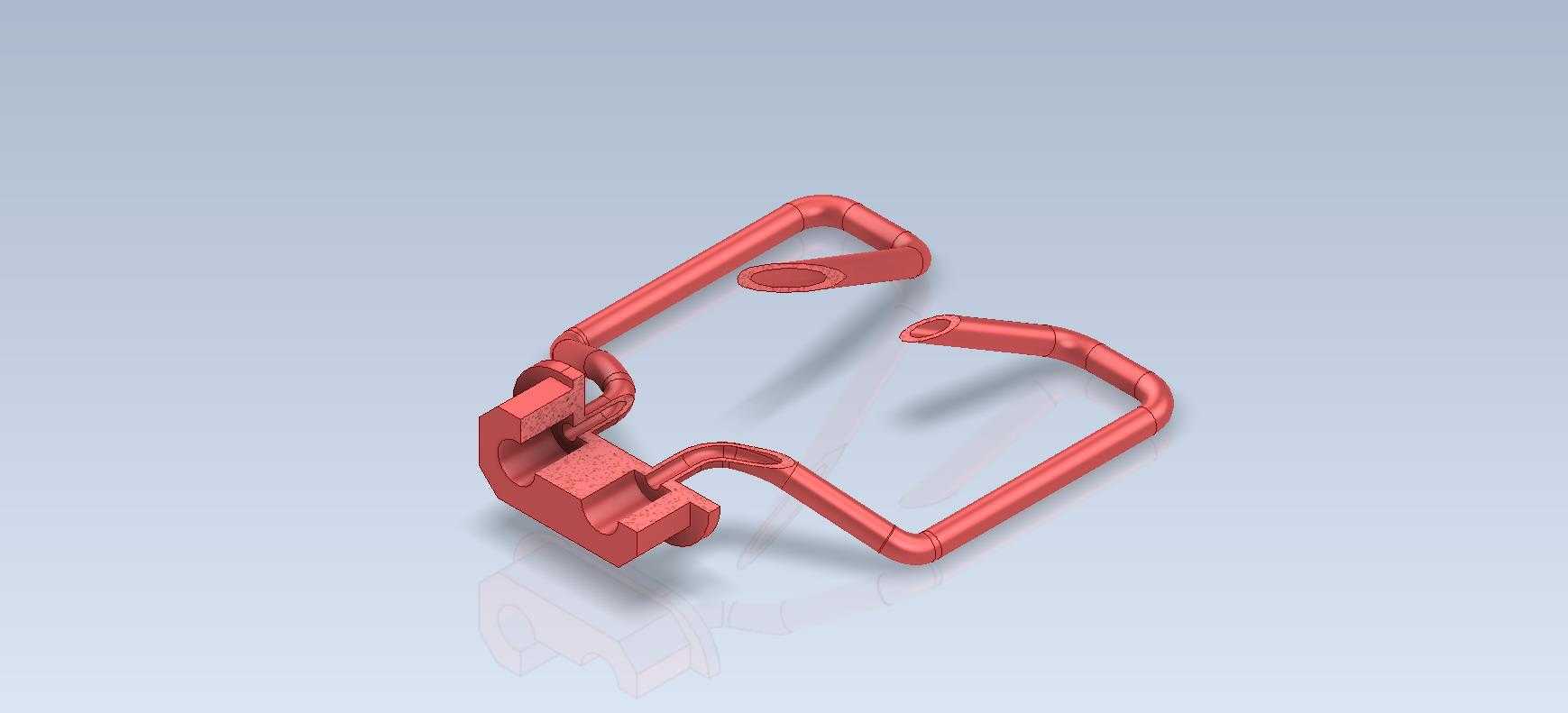

双孔接线座弯形金属卡扣结构设计

　　这款弯形卡扣结构在低压电气柜内部布线、小型电源模块接线端固定场景中应用十分普遍，日常做电气装配结构设计时经常会碰到这类小零件的选型或改型需求，很多新手建模时容易忽略实际装配的干涉问题，做出来的模型看着外形对，实际装上去要么卡不紧，要么和周边导线、绝缘件产生刮擦。从结构功能来看，它的核心作用是为双孔接线座提供侧向的卡紧限位，同时通过弯形的金属臂形成一定的弹性形变空间，避免硬接触导致的接线座塑料基座开裂，尤其是在设备运输过程中产生振动时，这种带弹性臂的卡扣能抵消部分冲击载荷，防止接线端子松脱引发的接触不良故障。

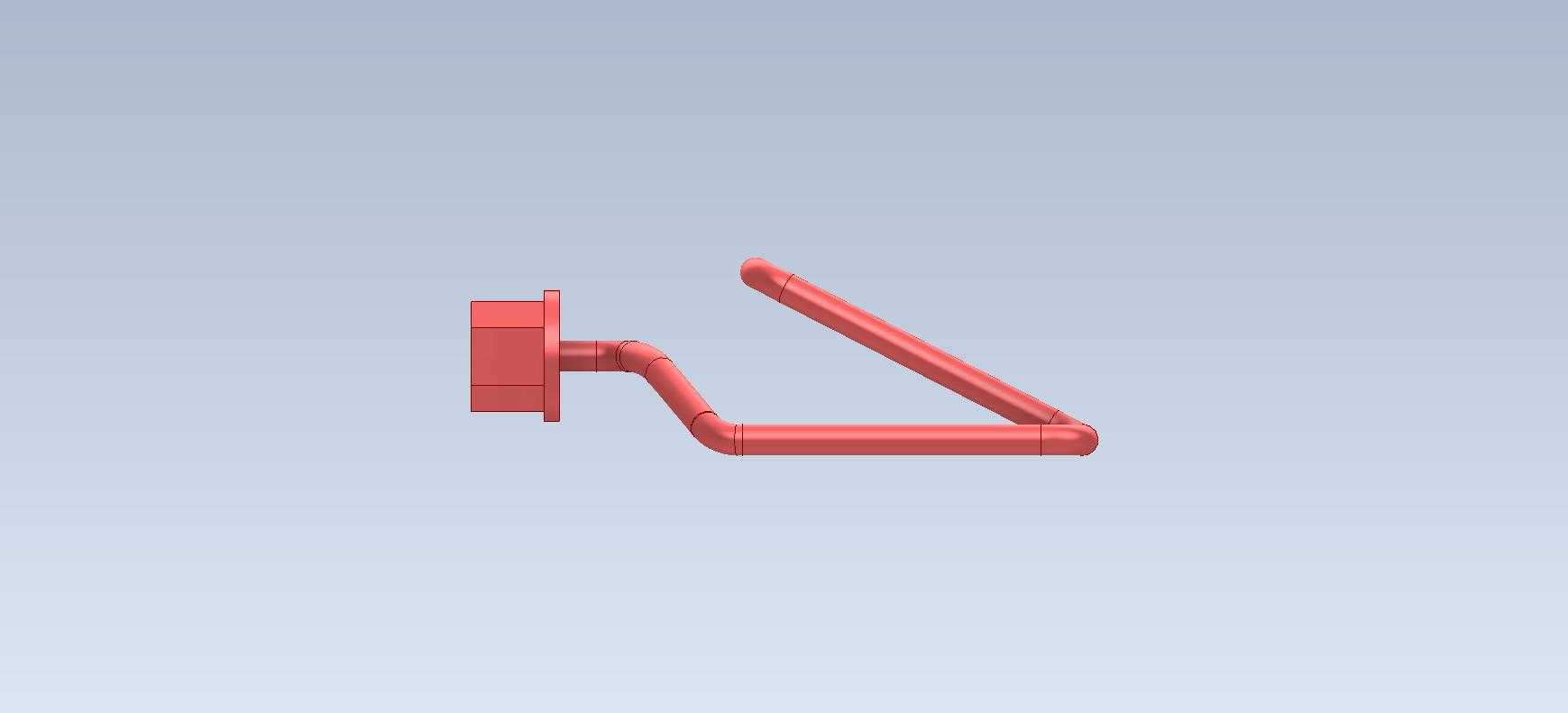

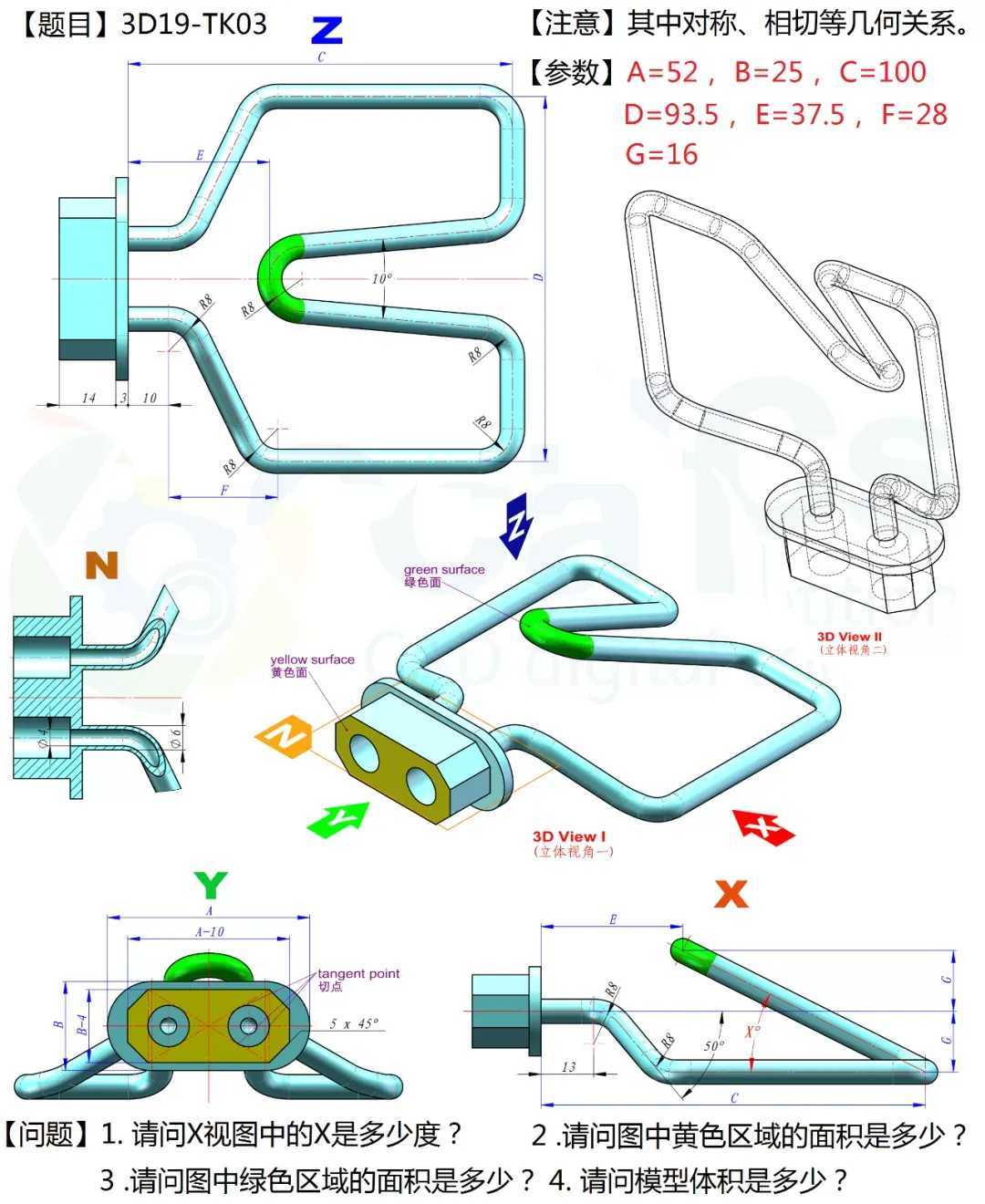

　　设计思路上，首先要匹配双孔接线座的安装凸台尺寸，卡扣端部的两个内孔必须和接线座的出线孔位完全同轴，偏差不能超过0.1mm，否则装配后导线穿过时会被孔边毛刺刮破绝缘层；弯形臂的弯折半径不能小于线材直径的1.5倍，不然弯折处会产生应力集中，反复拆装几次就会出现金属疲劳断裂。实际建模时要先确定安装边界：接线座基座的六边形凸台厚度是3.2mm，卡扣端部的卡槽深度要做到3.3mm，预留0.1mm的装配间隙，过紧会导致装配时需要用大力压入，容易把塑料基座压裂，过松则卡接后会产生旷量，振动时容易脱落。弯形臂的延伸路径要避开接线座的接线螺丝操作空间，很多新手设计时只看外形轮廓，把弯臂做在螺丝正上方，最后装配时螺丝刀根本伸不进去，没法完成接线操作。从应用场景延伸来看，这类卡扣不仅能用在电源变压器的接线端固定，在小型继电器座、低压熔断器座的固定上也能通用，只要调整端部卡孔的间距和弯臂的弯折角度就能适配不同规格的接线基座。建模过程中要注意弯折处的圆角处理，不能做成直角折弯，直角折弯不仅加工时容易开裂，实际使用中应力集中点的断裂风险会提升三倍以上；卡扣表面的红色涂层是绝缘塑粉，建模时不需要单独做涂层厚度，只要在工程图中标注表面处理要求即可，结构尺寸按金属基材的实际尺寸绘制。

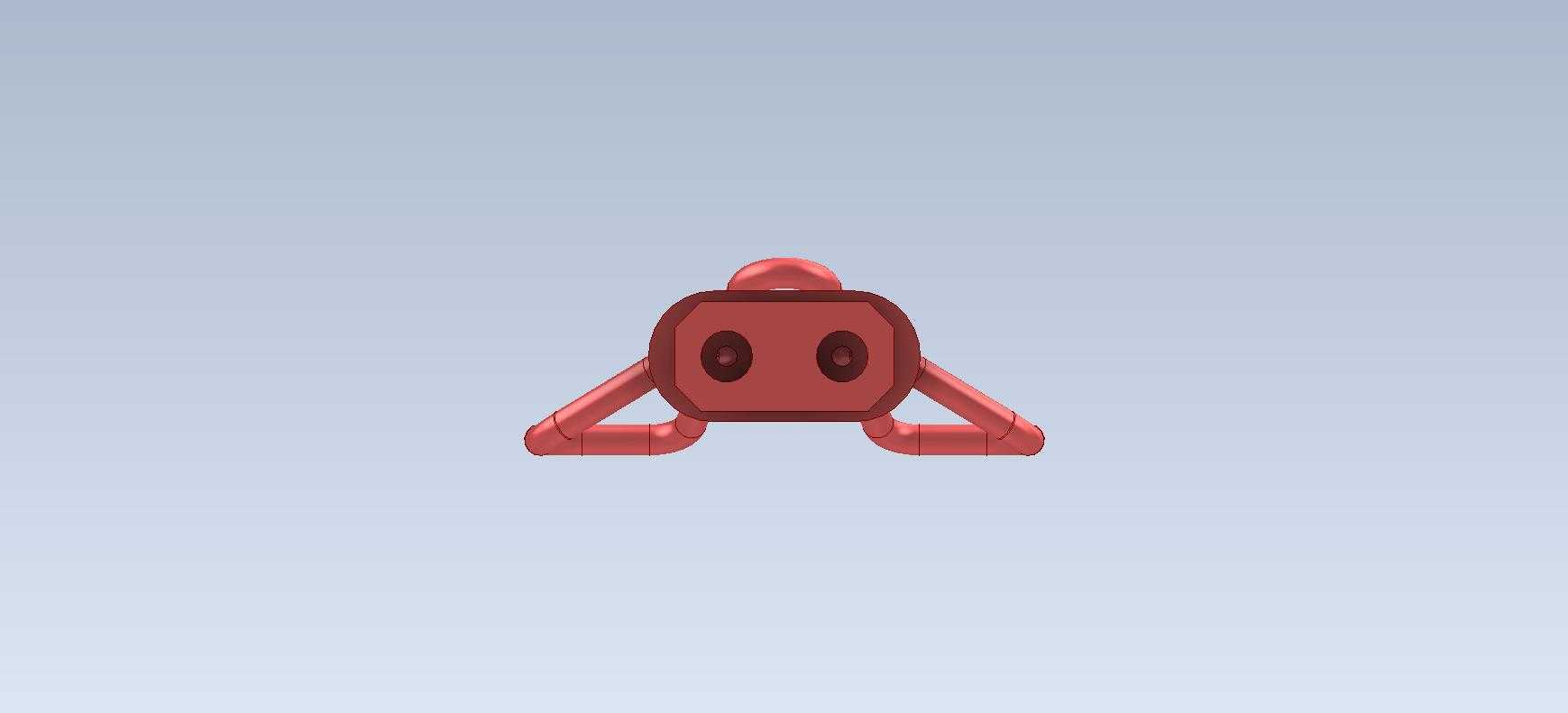

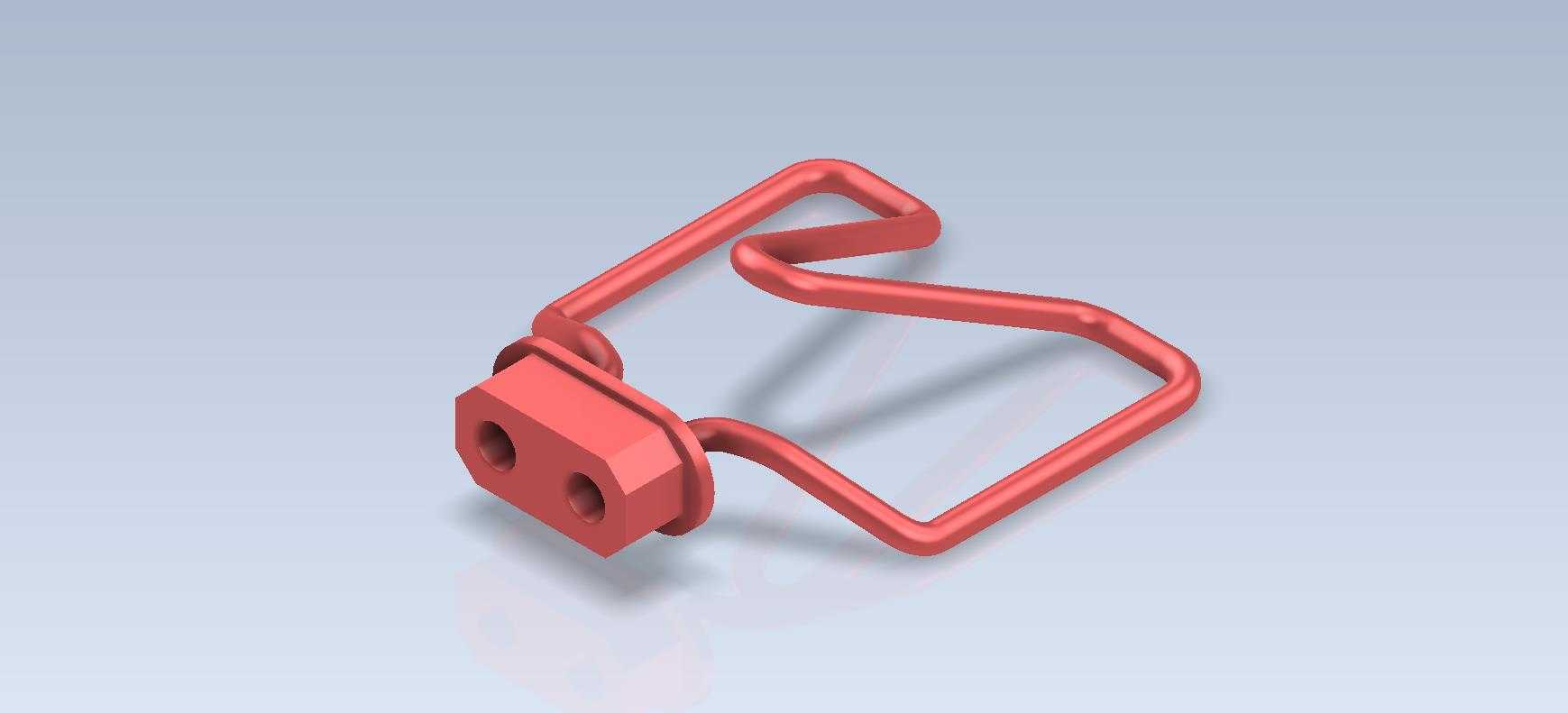

　　另外要注意弯臂的末端是圆滑过渡的封闭端，这个设计不是为了好看，而是为了在布线时可以把线束顺着弯臂的弧度整理固定，避免尖锐的金属端面割破导线外皮，很多非标的自制卡扣经常忽略这个细节，把末端做成切口，最后设备运行一段时间就出现导线绝缘破损的短路故障。做这类小零件的三维建模时，不要只追求外形相似度，要把每个结构对应的装配需求、功能作用考虑进去，比如端部的两个安装孔，孔口要做0.2mm的倒角，一方面是去除加工毛刺，另一方面导线穿入时能起到导向作用，不会被孔边的锐边刮伤。

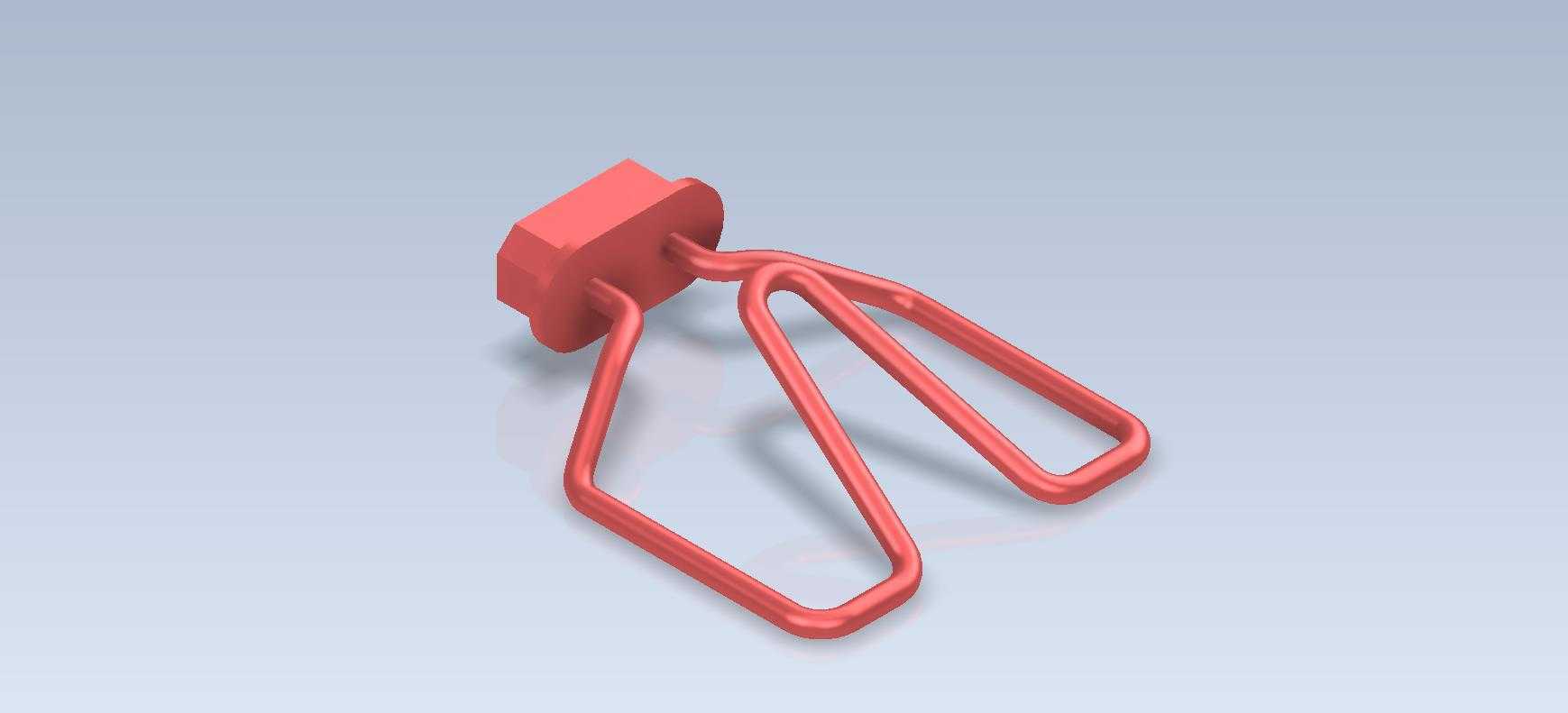

　　弯臂的线材直径要根据卡紧力需求选择，一般这类电气固定用的卡扣选用1.5mm直径的弹簧钢线材，弹性形变范围能达到15度左右，足够抵消日常的振动冲击，同时拆装时不需要专用工具，用手就能掰开完成拆卸，后期维护十分方便。还要考虑安装后的空间占用，整个卡扣装配完成后，超出接线座基座的最大外轮廓尺寸不能超过12mm，不然在密集布线的电气柜内会和相邻的元器件产生干涉，很多初学者建模时不控制外轮廓尺寸，做出来的卡扣比接线座本身大一圈，实际根本装不进预留的安装位。
