双弯臂带安装座连接固定支架结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867030
  • 双弯臂带安装座连接固定支架结构
  • 双弯臂带安装座连接固定支架结构
  • 双弯臂带安装座连接固定支架结构
  • 双弯臂带安装座连接固定支架结构
  • 双弯臂带安装座连接固定支架结构
  • 双弯臂带安装座连接固定支架结构
  • 双弯臂带安装座连接固定支架结构
  • 双弯臂带安装座连接固定支架结构
  • 双弯臂带安装座连接固定支架结构

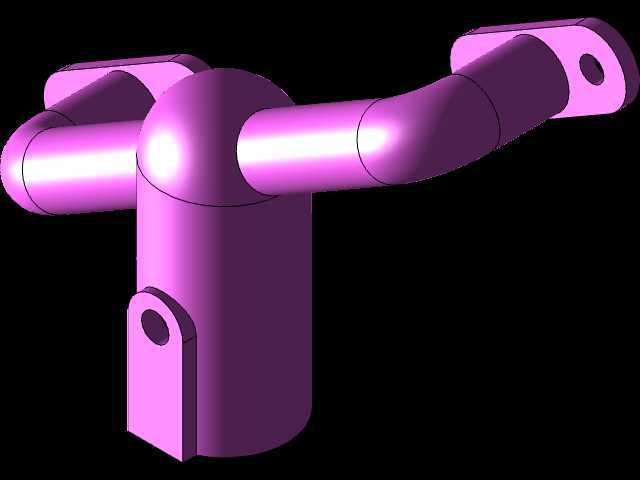

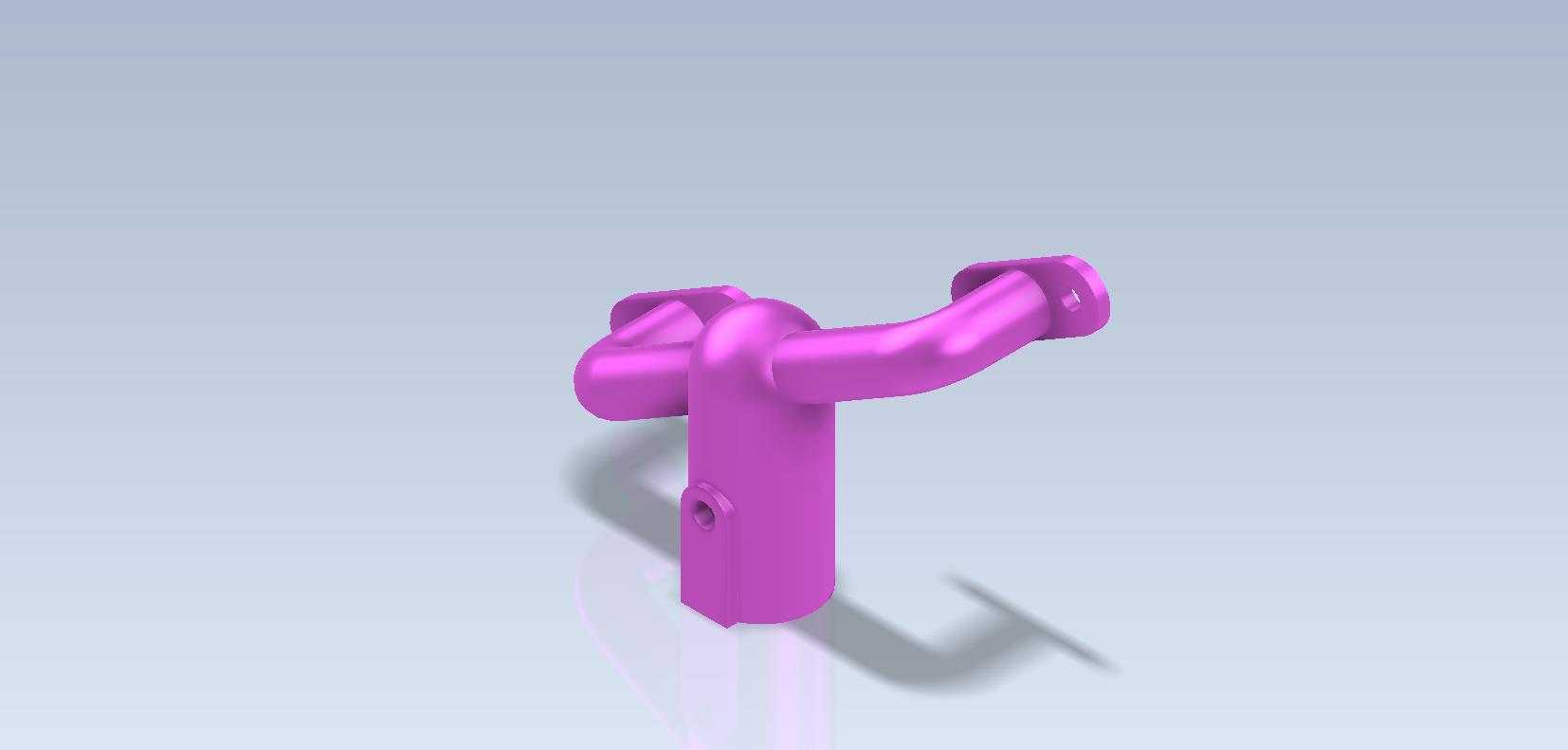

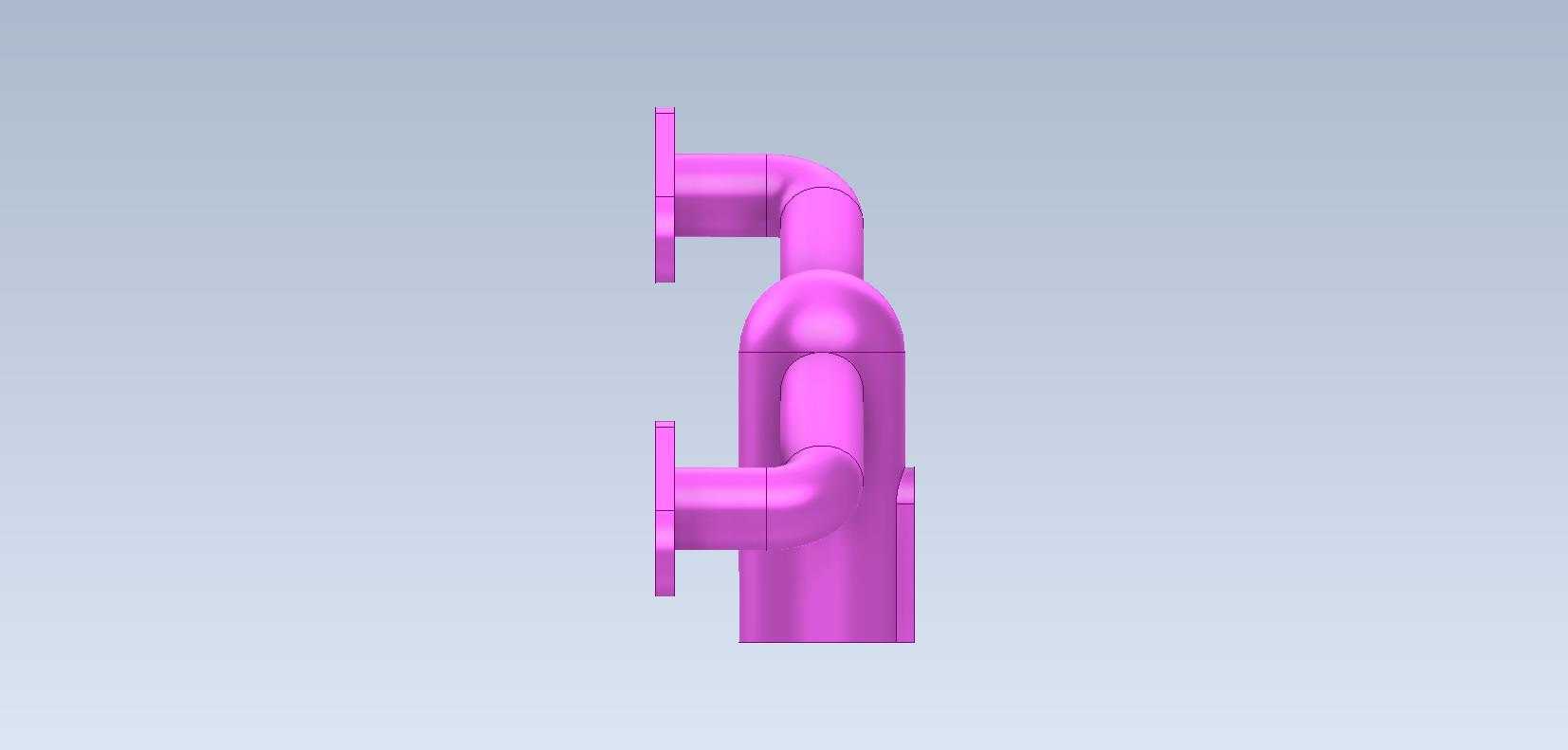

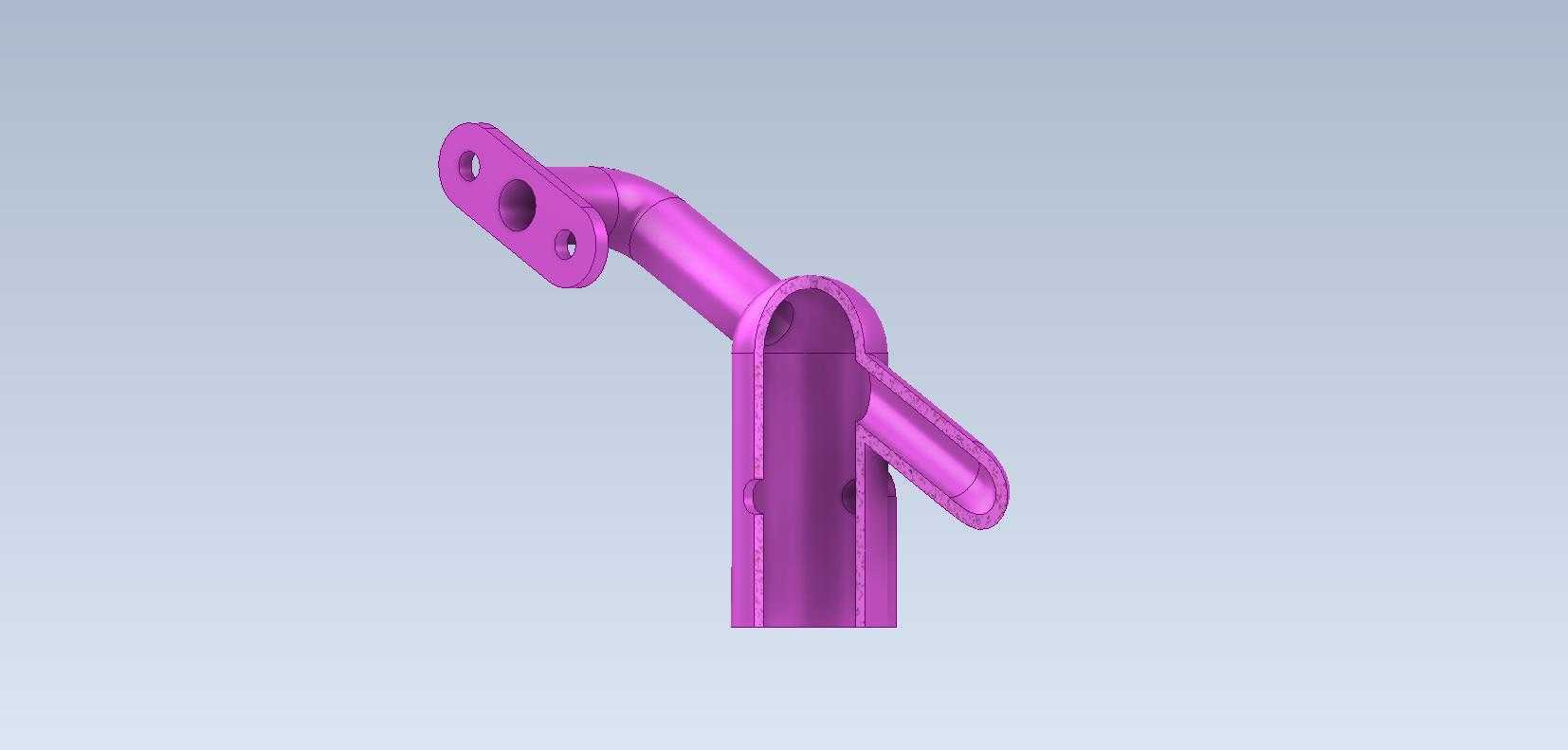

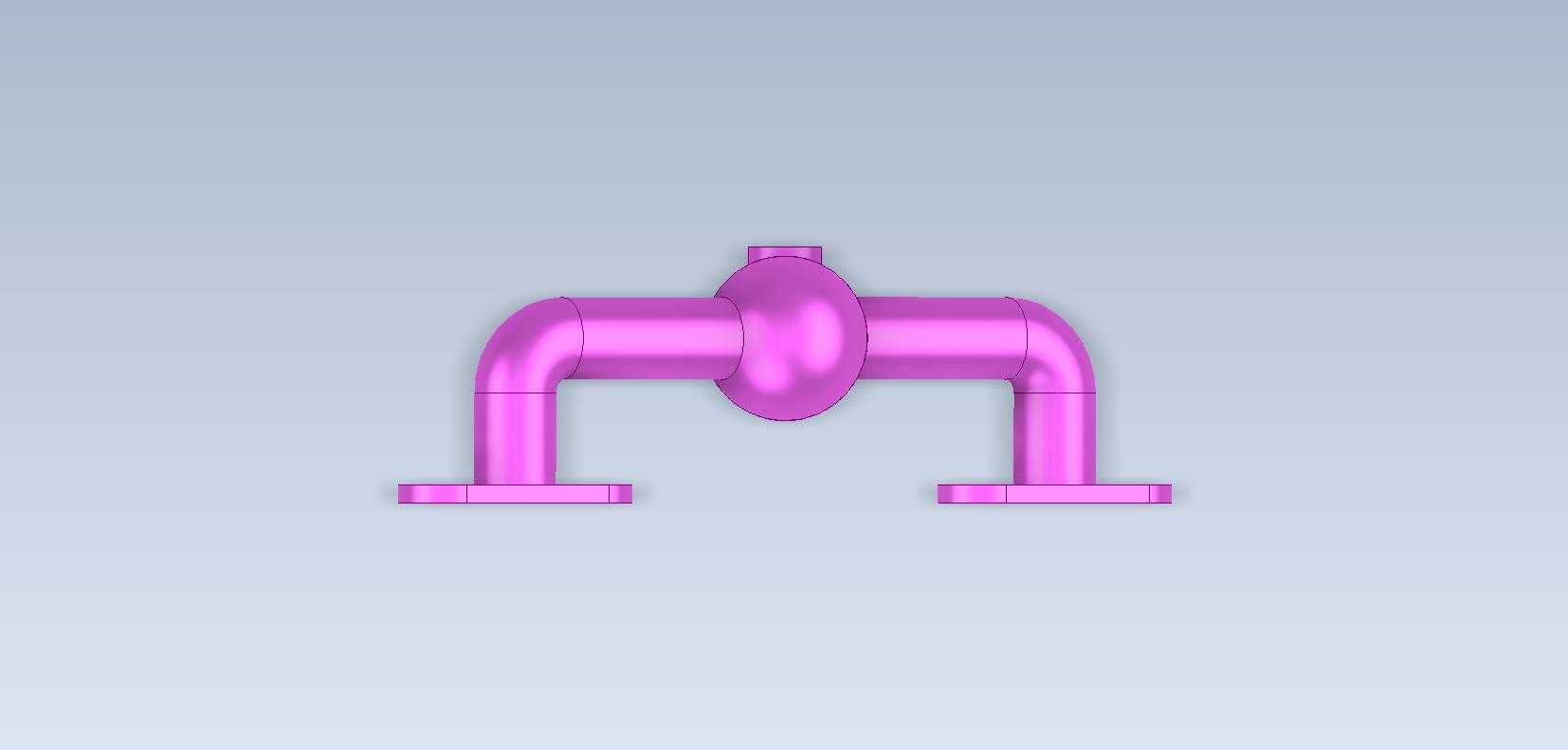

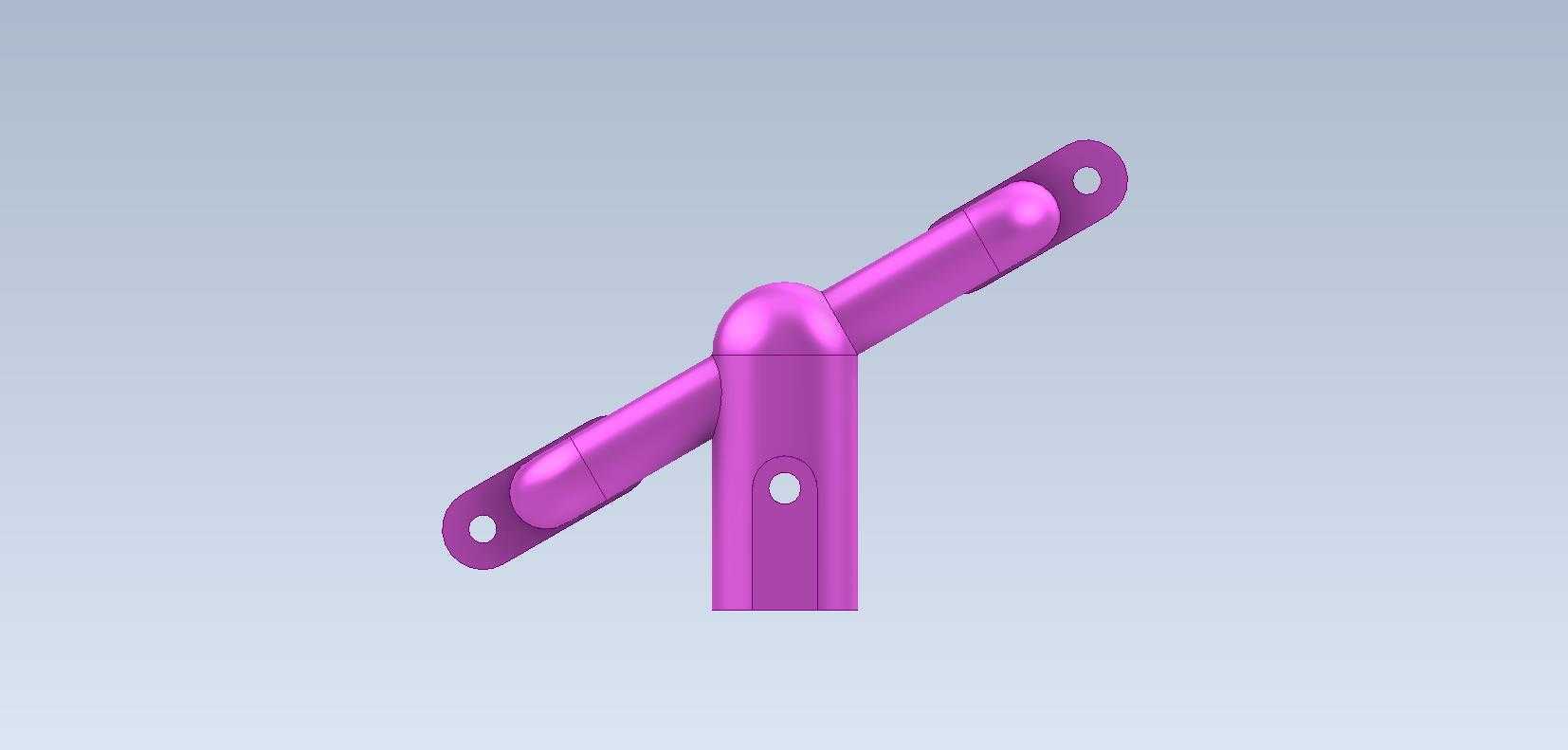

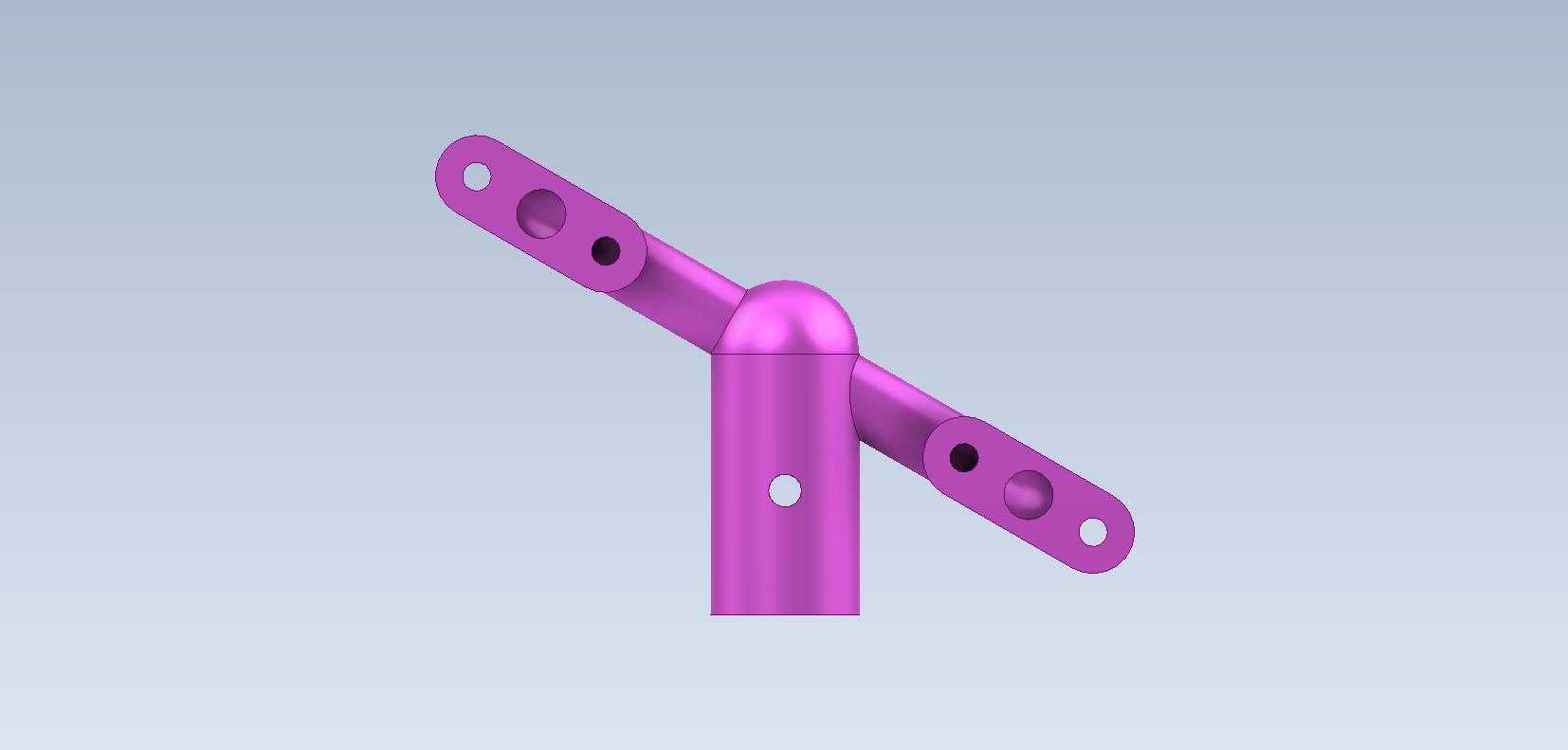

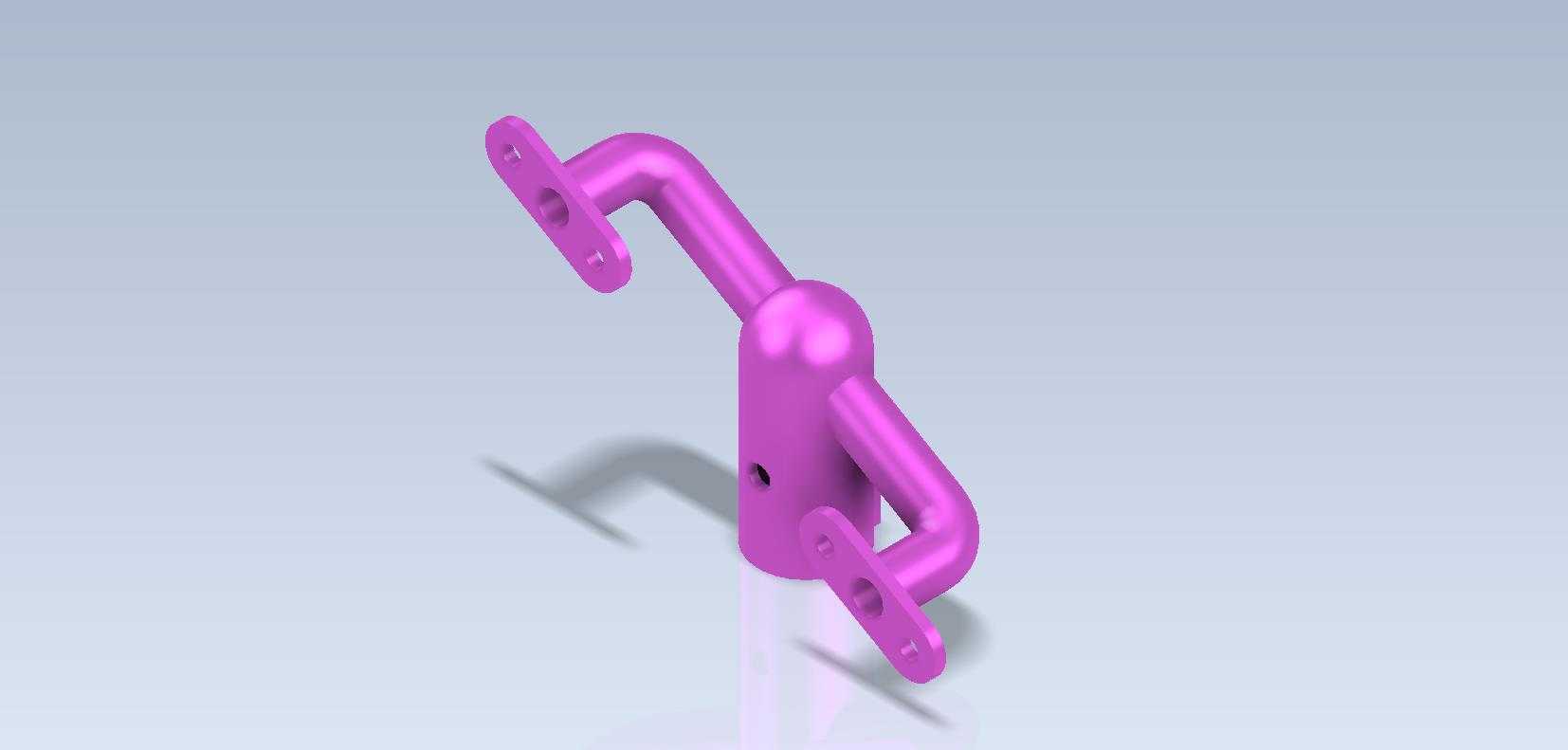

这类双弯臂结构的固定支架,在轻工自动化输送线、小型工装夹具定位模块、电子设备内部走线支撑场景中十分常见,不同于常规直臂式支撑件,其双弯折的臂体结构可以在有限安装空间内避让相邻的管线、运动部件,实现跨位面的点位连接固定。从结构功能来看,中间的鼓型柱体是整个零件的受力核心,两个弯折臂分别从柱体两侧延伸而出,臂端的平板安装座上预制了同轴安装孔,可通过螺栓、销钉分别固定在两个存在高度差、平面夹角的安装基准面上,柱体侧面预留的小孔可用于穿装定位销,或是作为辅助走线的过孔,也可加装紧定螺钉实现相邻插接件的锁止固定。

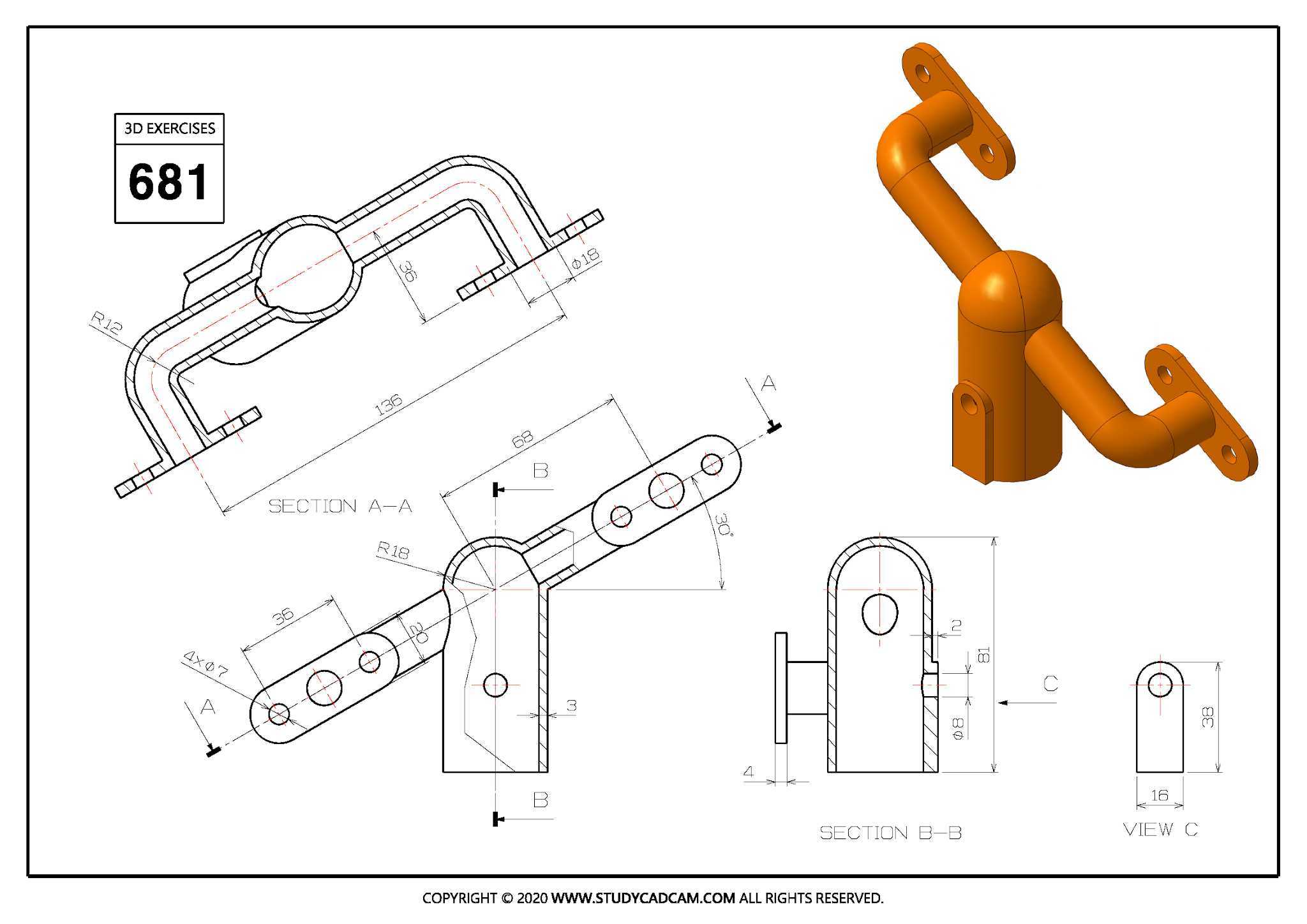

设计这类零件时,首先要核算两个安装端面的空间相对位置,包括安装面的垂直高度差、水平偏移距离、安装孔的同轴度公差,弯臂的弯折半径不能过小,否则注塑或金属压铸成型时容易出现局部应力集中,长期受交变载荷作用下产生断裂隐患;臂体与中间柱体的衔接位置要做圆弧过渡处理,分散安装锁紧时的应力,避免直角衔接处出现应力开裂。安装边界方面,两个端座的安装孔中心距要匹配被连接件的孔位公差,端座平面的平面度需要控制在合理范围内,保证安装后臂体不会出现额外的装配内应力;零件整体的外轮廓要避开周边运动部件的运动包络,尤其是弯臂的外侧弧面,要预留足够的安全间隙,防止设备运行过程中出现运动干涉。

实际选型应用时,若用于有振动的工况场景,可适当增加臂体的壁厚,或是在安装孔内加装橡胶减震衬套,降低振动传递带来的连接松动风险;若用于洁净环境场景,可将外表面的圆弧过渡半径加大,减少积尘死角,方便日常清洁维护。建模过程中要重点关注弯臂的拔模角度,若采用注塑成型工艺,臂体与安装座的衔接位置要做均匀的壁厚处理,避免出现壁厚差过大导致的缩痕、翘曲变形;安装孔的位置度公差要结合装配需求设定,过松的公差会导致安装对位困难,过严的公差则会提升加工制造成本。这类支撑件看似结构简单,实则在小型设备的紧凑布局中承担着关键的连接定位作用,设计时需要结合实际安装空间的约束,反复调整弯臂的弯折角度与延伸长度,在保证结构强度的前提下尽可能缩小零件整体体积,减少材料占用,同时兼顾加工成型的工艺性,避免出现无法脱模、壁厚不均等工艺缺陷。
