带法兰安装座的中空连接接头结构设计

这类带法兰安装座的中空连接接头，在流体输送回路、小型气动执行机构配套、低压润滑管路系统中应用十分广泛，日常做设备改造、小型实验台搭建时经常会遇到类似结构的设计需求，很多刚接触三维建模的工程师也会把这类零件作为基础建模练习的典型案例，因为它涵盖了回转类零件建模、法兰安装特征、凸台过渡、安装孔阵列等多个常用的建模指令，能快速熟悉基础特征的搭建逻辑。

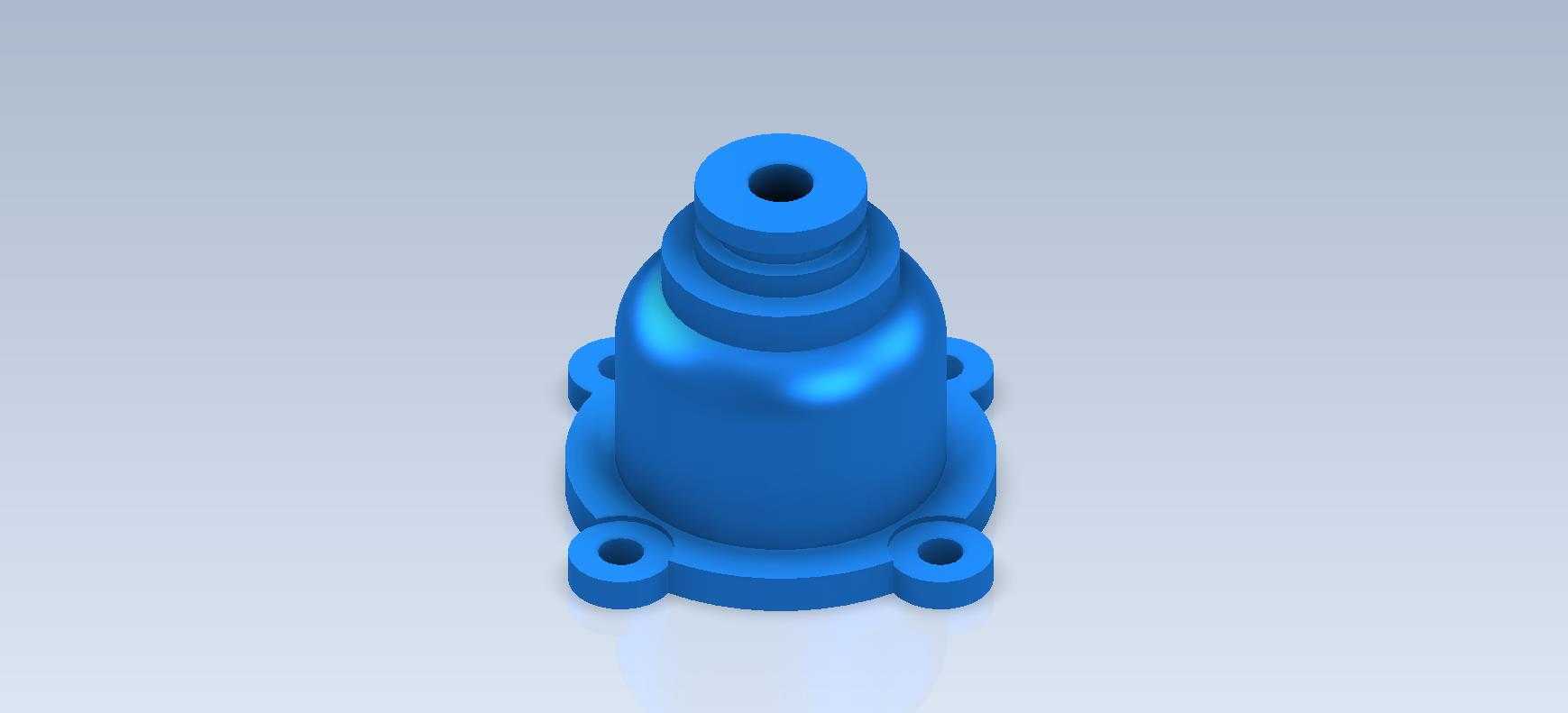

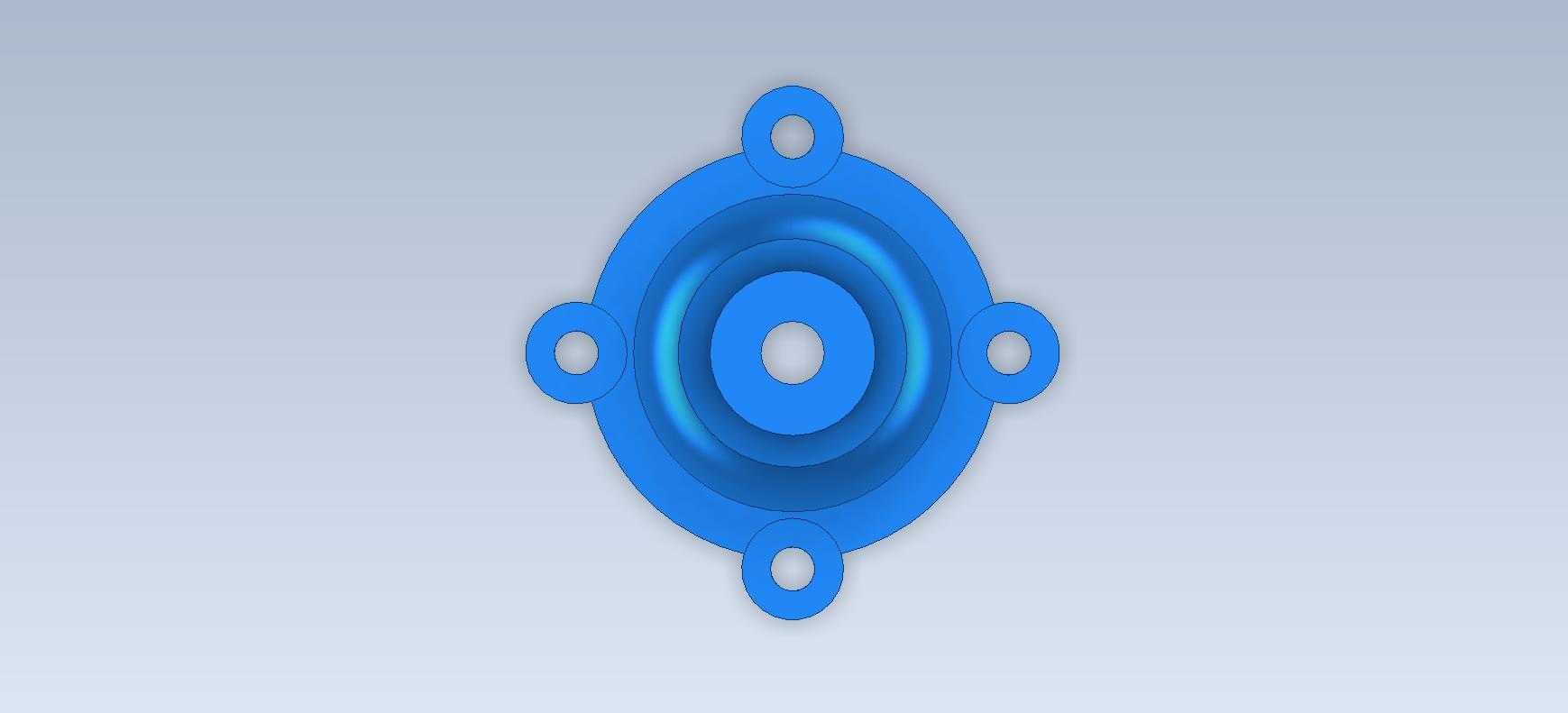

从实际使用场景来看，这类接头主要承担管路转接、腔体端盖密封、流体介质导流的作用，下端的法兰盘是核心安装定位结构，四个带沉孔的安装耳均匀分布在法兰圆周方向，安装时可以通过内六角螺栓直接固定在对应阀块、腔体或者设备面板上，沉孔设计能够保证螺栓头部完全沉入安装面以下，不会出现突出的干涉点，也能避免螺栓头部被外部磕碰损伤，同时四个安装耳的位置做了向外延伸的凸台设计，相比整圈法兰的结构，既减少了零件整体的材料用量，也给安装扳手留出了足够的操作空间，在狭小安装空间里装配时不需要额外准备特殊工具，普通内六角扳手就能完成锁紧操作。

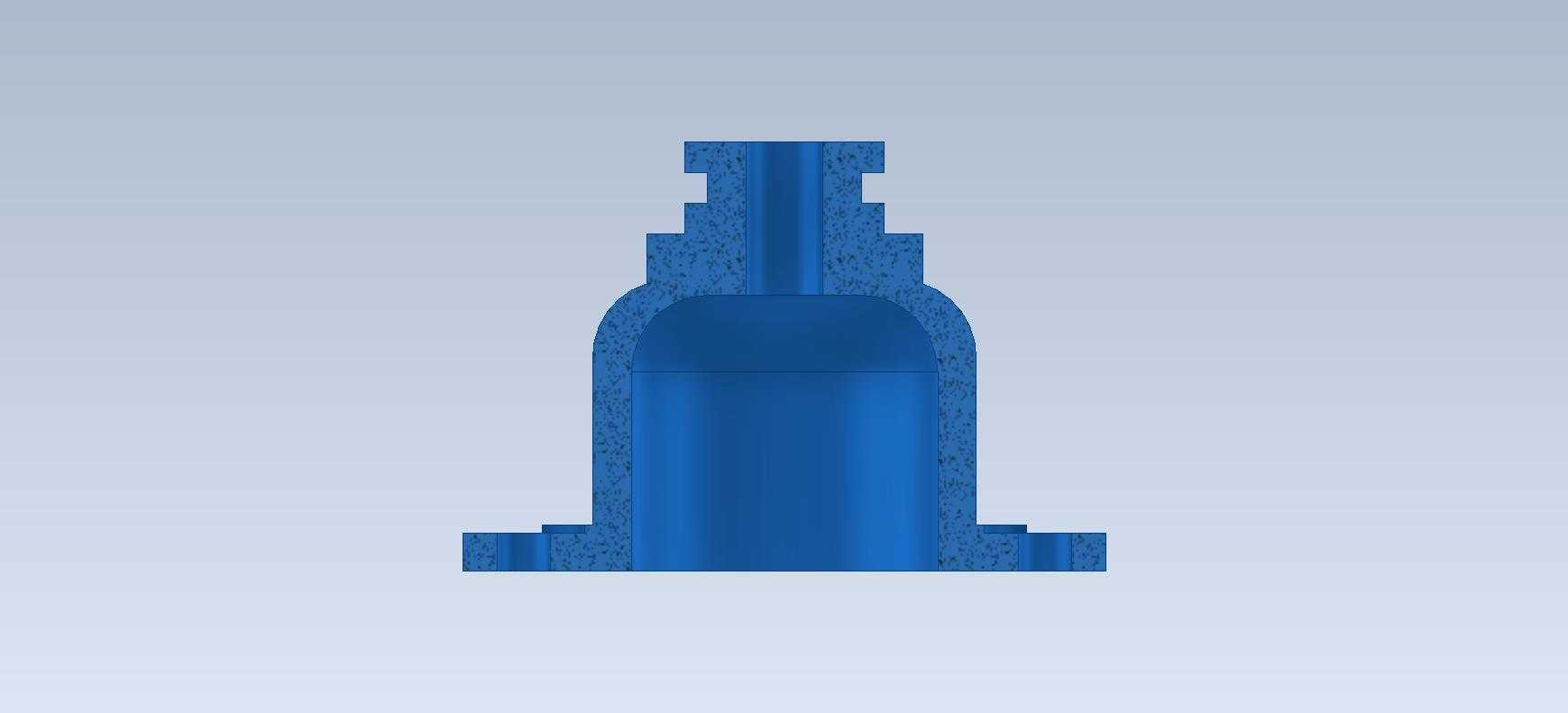

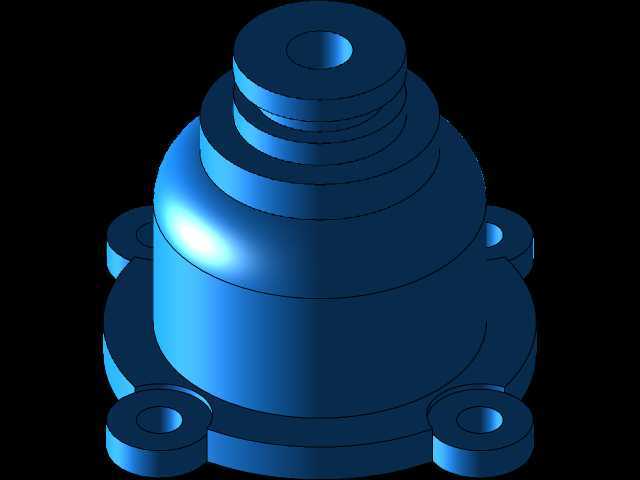

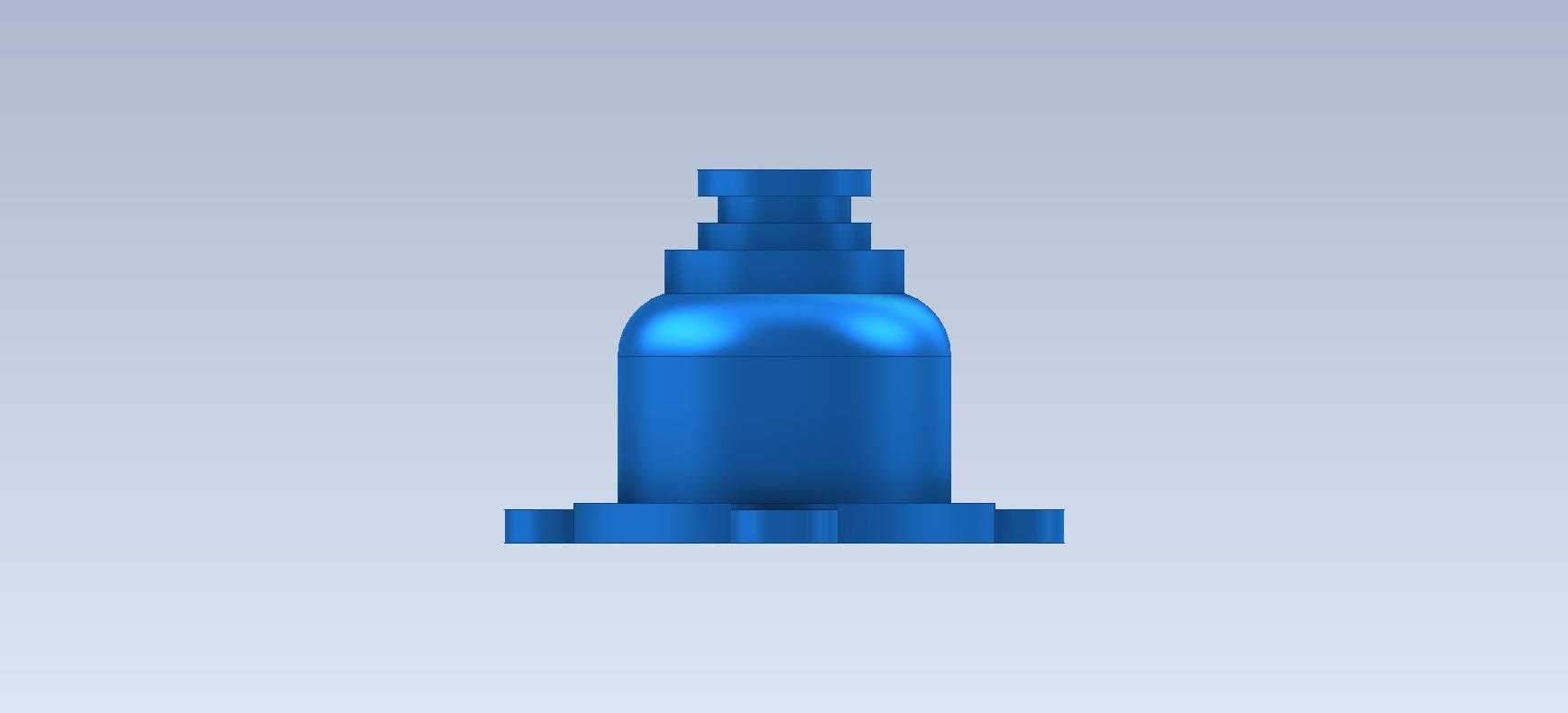

主体的腔体部分采用了阶梯式的回转结构，从下往上直径逐步收窄，每一段阶梯的过渡位置都做了圆角处理，一方面是避免注塑或者机加工过程中出现应力集中的问题，另一方面流体介质在腔体内部流动时，平滑的过渡面能够减少紊流的产生，降低介质流动的阻力，也不容易在转角位置残留介质杂质，日常维护清理的时候也更方便。最顶端的小直径凸台是外接管路的接口位置，中间的通孔贯穿整个零件，是介质流通的核心通道，顶端接口的外径尺寸做了公差适配，能够和标准的软质气管、尼龙油管直接过盈配合插接，也可以根据使用需求在外壁加工环槽加装密封圈，实现更高压力等级的密封需求。

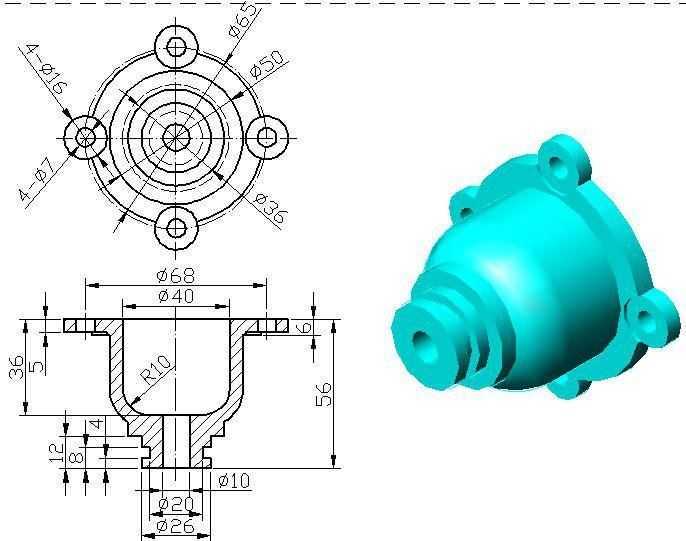

做这类零件的三维建模时，首先要确定核心的安装边界尺寸，法兰盘的整体外径要匹配对应安装位置的开孔尺寸，四个安装孔的中心距必须严格按照配对安装面的孔位来设计，一旦孔位出现偏差，零件就无法正常装配，很多新手建模时容易忽略安装孔的位置公差，只做外观的相似，最后打印或者加工出来的零件根本装不上，这是基础练习里最容易犯的错误。其次是内部通孔的直径设计，要根据流通介质的流量需求来计算，不能只按照外观比例随意绘制，比如用于气动回路的接头，通孔直径要匹配对应气管的通径，避免出现截流影响回路的响应速度；如果是用于润滑系统的接头，还要考虑润滑油的粘度，适当调整通径避免油路堵塞。

另外，零件各个壁厚的设计也要保持均匀，法兰位置和主体腔体的壁厚差不能过大，如果是采用注塑工艺生产，壁厚不均会导致冷却过程中出现缩痕、翘曲的问题，影响零件的平面度，法兰安装面如果出现翘曲，装配后就会出现密封不严的泄漏问题；如果是采用铝合金机加工的方式生产，均匀的壁厚也能减少加工过程中的材料去除量，缩短加工周期，降低生产成本。主体阶梯位置的圆角大小也要匹配相邻壁面的厚度，一般圆角半径取壁厚的0.3-0.5倍即可，过大的圆角反而会在零件表面形成缩印，过小的圆角则起不到缓解应力集中的作用。

在实际选型使用时，还要根据工作场景的介质特性选择对应的零件材料，如果是普通压缩空气回路，采用普通POM或者ABS塑料就能满足使用需求，重量轻成本低；如果是用于油路或者有一定腐蚀性的介质场景，则需要选用尼龙或者不锈钢材质，提升零件的耐油耐腐蚀性能；如果是用于有压力冲击的工况，还要对法兰安装位置的强度做校核，适当增加法兰厚度或者安装耳的加强筋结构，避免长期受压力冲击导致安装耳断裂。这类结构看似简单，但每个尺寸的设计都和实际使用需求直接相关，不是单纯画个外观形状就可以，只有结合实际安装、使用、加工的多维度需求调整细节，做出来的零件才能真正满足工程使用要求，这也是基础建模练习里需要重点养成的设计思维，不能只追求外观的相似度，忽略结构本身的工程实用性。
