立式带多安装耳的机械连接支座结构

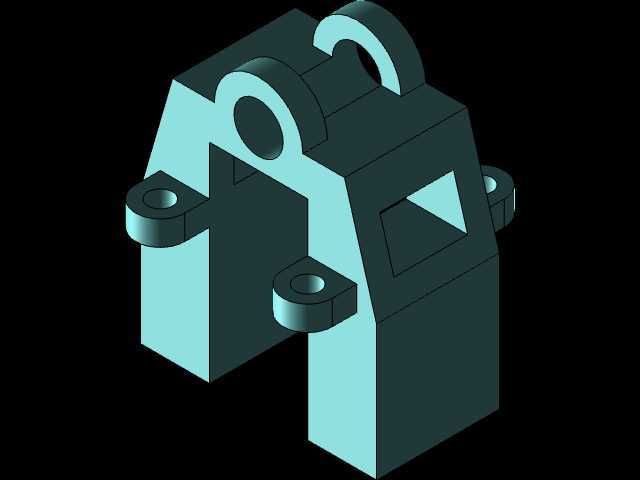

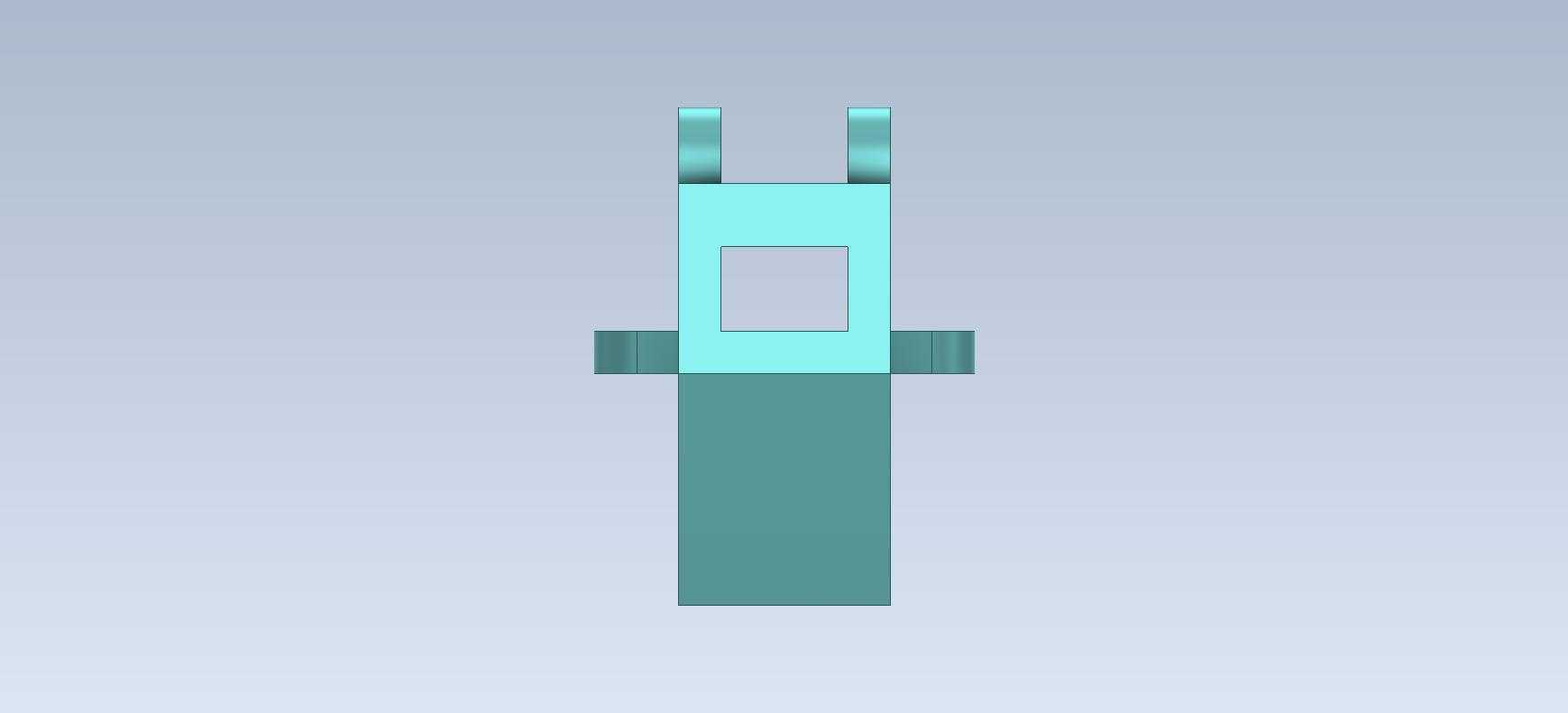

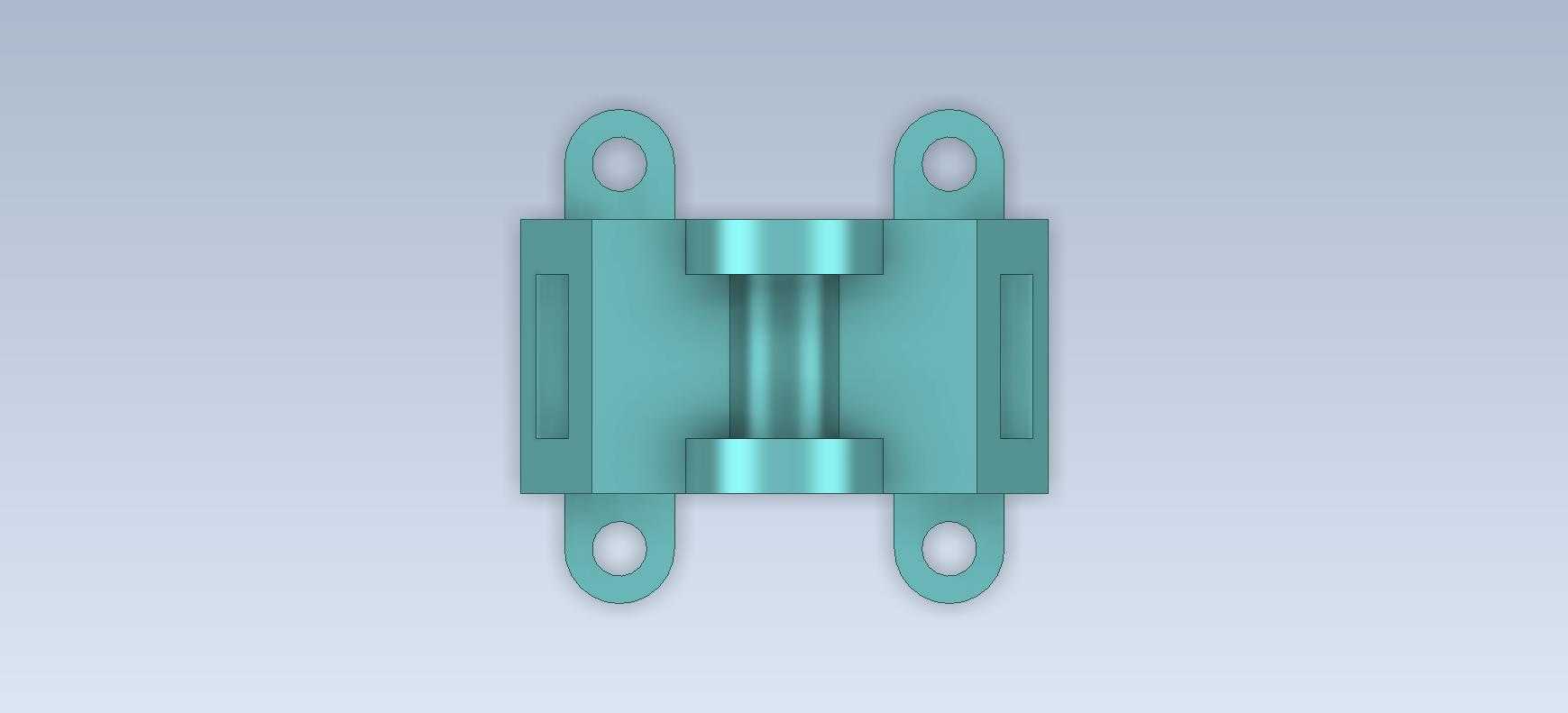

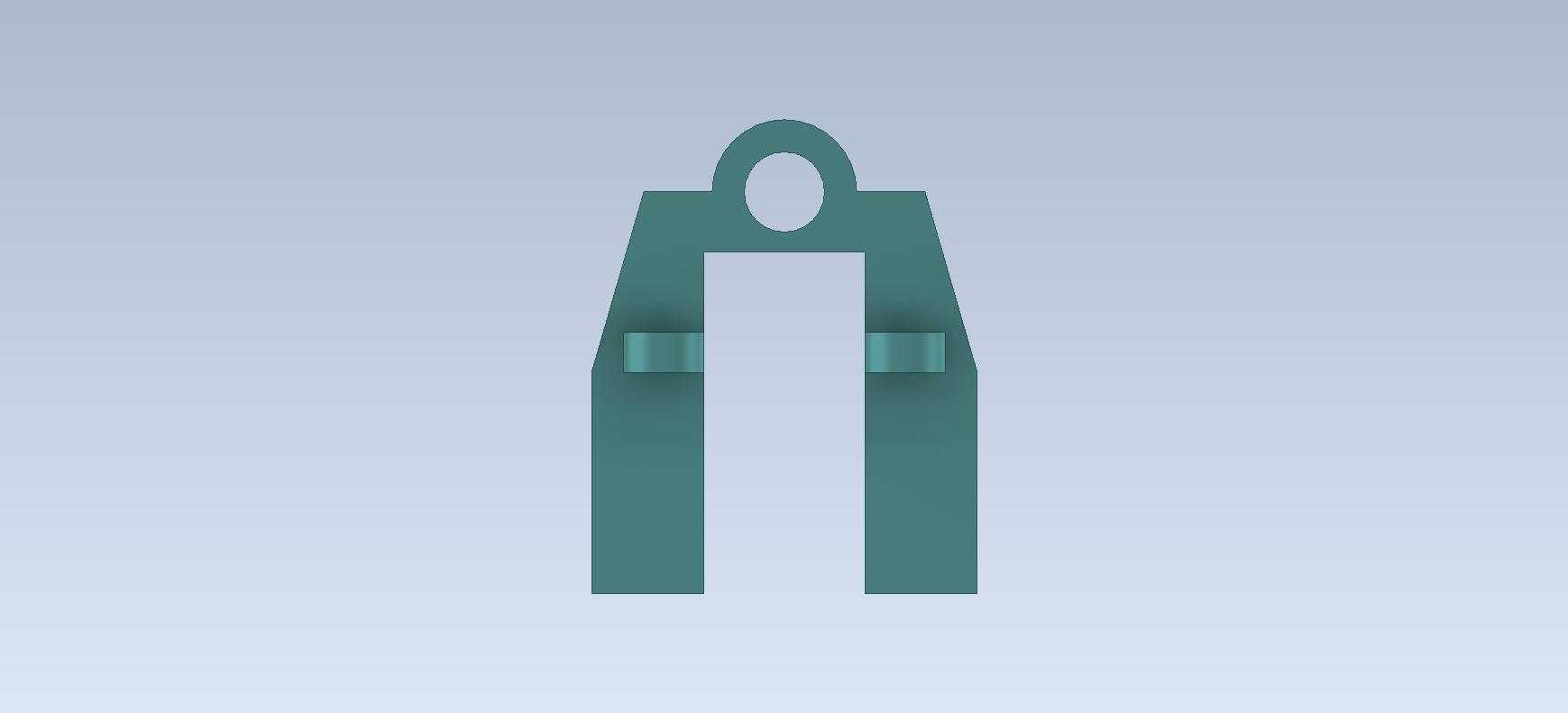

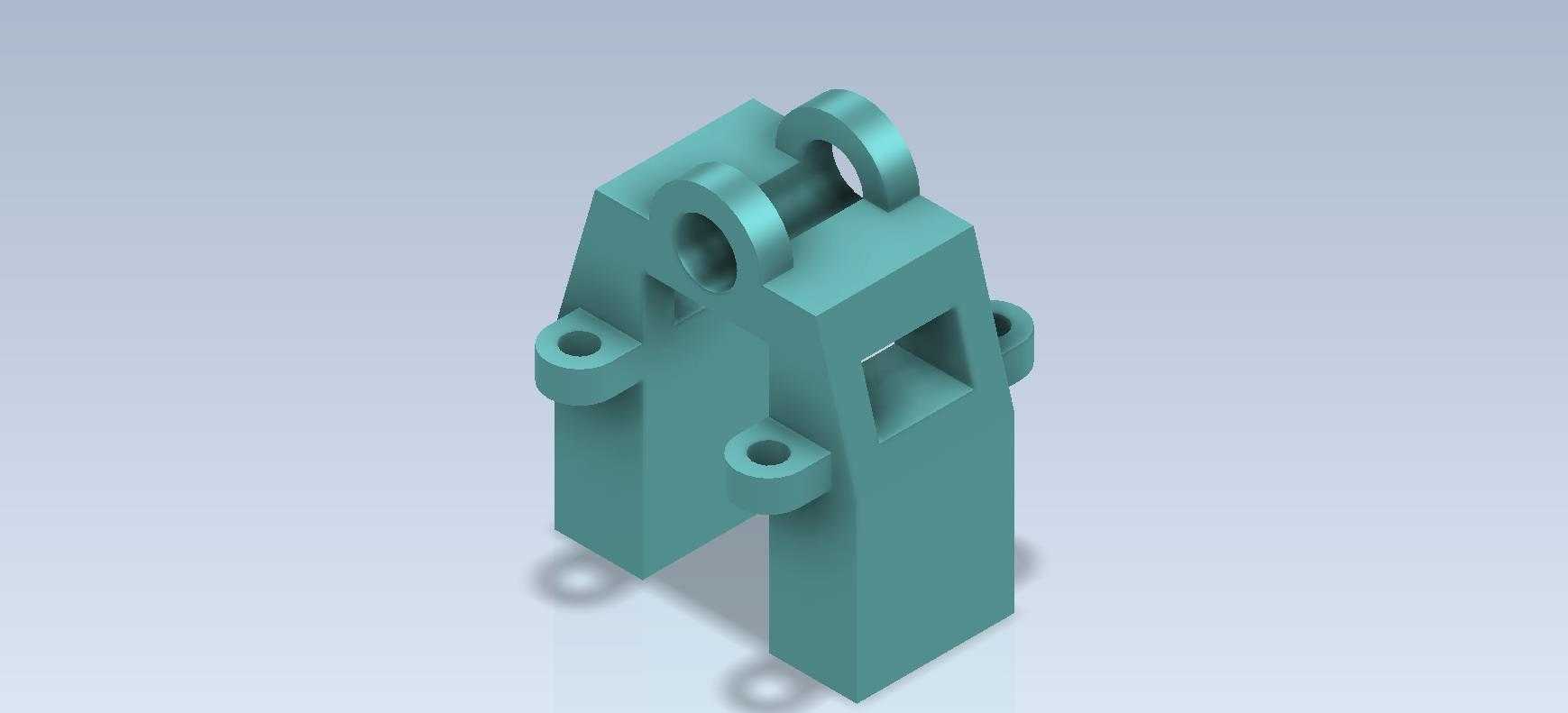

　　这类立式带多安装耳的连接支座，在轻工自动化输送线、小型工装夹具定位模块、桌面级非标设备的机架连接段中十分常见，日常做结构设计时，这类零件往往是整个装配体里的受力转接核心，既要承担上部功能组件的垂向载荷，也要抵消横向工位调整时产生的剪切力，建模时不能只照着轮廓画外形，得先把实际安装场景的边界条件捋清楚。从结构上看，主体采用立式分叉式的腔体设计，不是实心块结构，一方面是为了在满足刚度要求的前提下降低整体自重，减少下部安装基面的承载负担，另一方面中间的镂空方槽可以给配套的传动连杆、检测线缆留出穿行空间，避免装配时出现管线和结构件干涉的问题，很多新手建模时容易忽略这点，把零件做成实心，等到实际装配时才发现没有走线空间，只能临时切槽改结构，反而浪费更多时间。上部的同轴铰接耳是整个零件的核心功能位，两个平行的耳片孔位同轴度公差需要控制在0.02mm以内，不然穿入铰接销后会出现卡滞，转动副的摩擦力会大幅上升，长期运行还会出现偏磨，耳片外侧做了加厚的凸台结构，就是为了抵消铰接处的交变应力，避免耳片根部因为长期受力出现裂纹，这点在做有限元校核的时候要重点关注，网格划分时要在耳片根部做加密处理，验证应力集中系数是否在材料许用范围内。

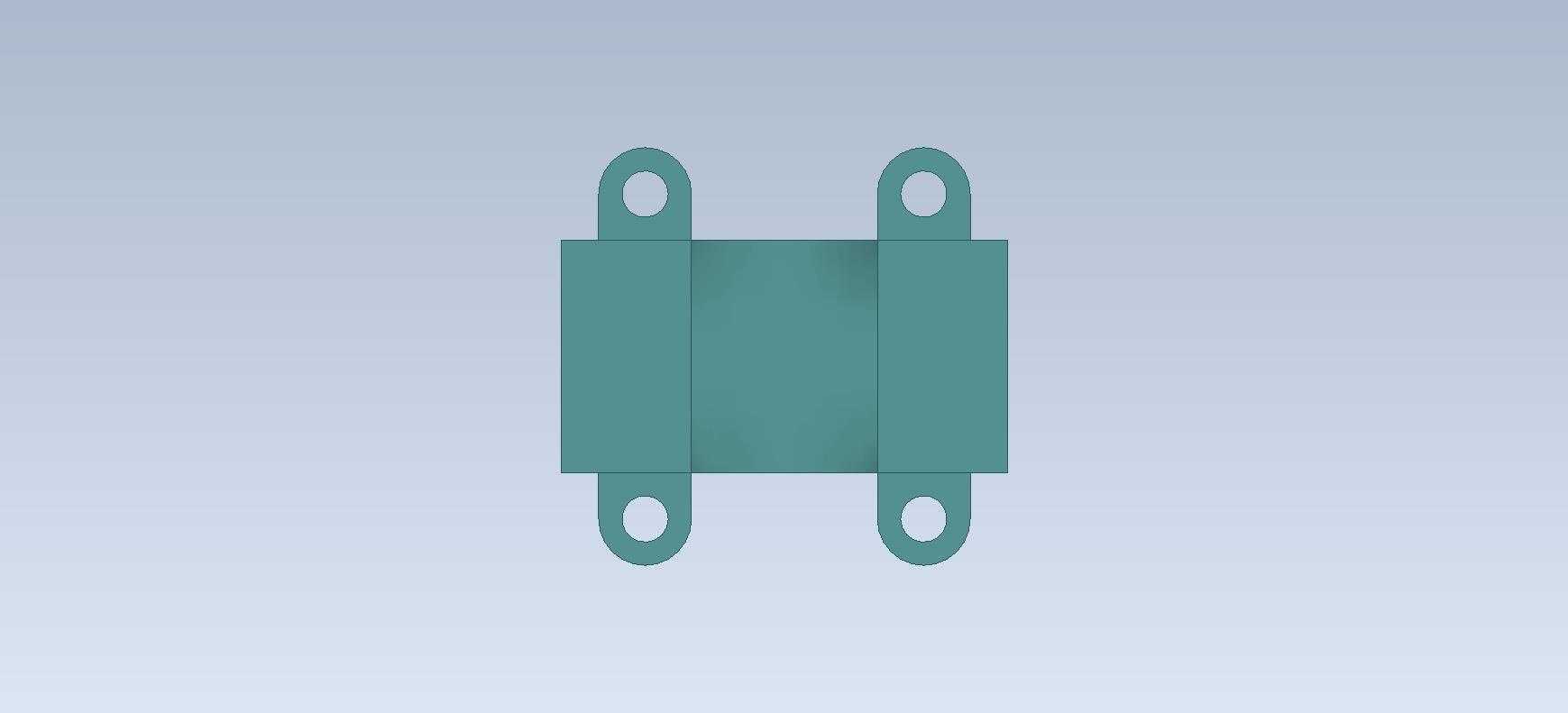

　　侧面分布的三个带孔安装凸台，分别对应三个不同方向的外接组件，每个凸台的安装面都做了0.5mm的凸台止口，不是和主体侧面齐平，这样设计的好处是安装时不需要对整个大面做精加工，只需要精铣凸台的小平面就能保证安装精度，减少机加工的工时成本，凸台上的安装孔采用通孔设计，适配M4或者M5的内六角圆柱头螺钉，孔位周边预留了足够的扳手空间，不用在装配时因为空间不够改用特殊扳手，这点在做结构评审时是很容易被忽略的细节，很多刚入行的设计师只看孔位尺寸对不对，不考虑实际装配时的操作空间，最后生产出来的零件装配效率极低。

　　下部的安装基面做了整面的铣平处理，粗糙度要求达到Ra1.6，保证和下部安装板贴合时没有缝隙，不会因为贴合面不平导致整个支座出现倾斜，进而影响上部铰接组件的运动精度，基面的两个边角做了R3的圆角过渡，避免应力集中在尖角处，同时也能避免安装时尖角划伤操作人员。建模的时候要注意各个特征的建模顺序，先做主体的拉伸基体，再依次添加铰接耳、侧装凸台、镂空槽这些特征，圆角特征要放到最后做，不然很容易出现特征生成失败的问题，尤其是几个凸台和主体交接的位置，圆角半径不能太大，不然会出现相邻圆角重叠的报错。

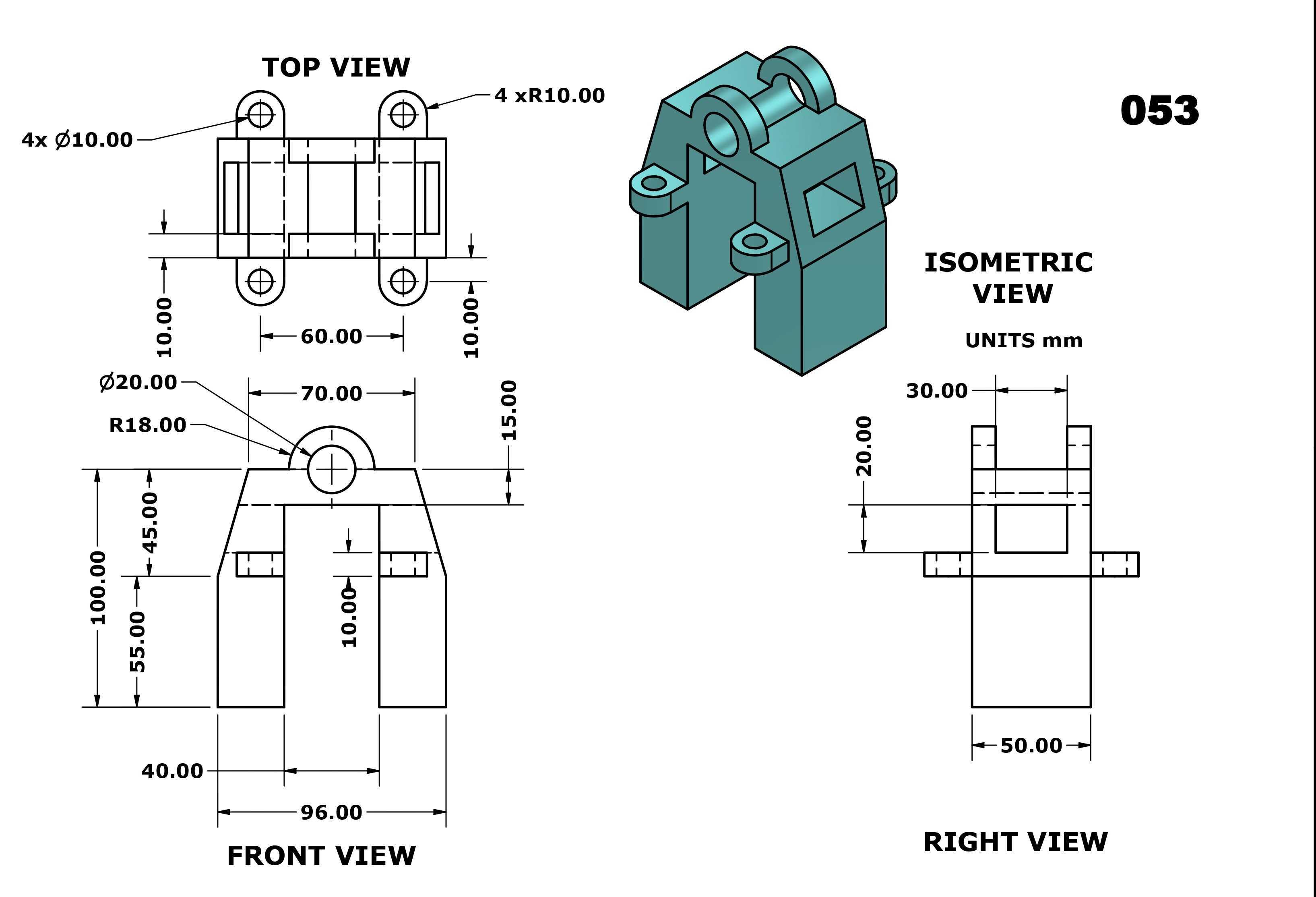

　　实际应用中，这类支座常用来做小型气动摆臂的铰接基座，或者检测传感器的安装支架，不同场景下可以根据实际载荷调整壁厚，比如在冲击载荷较大的工位，可以把主体壁厚从3mm加到4mm，同时把铰接耳的厚度相应增加，不需要重新做整体的结构重构，只需要调整几个关键尺寸就能适配不同的工况，这也是这类模块化支座结构的优势，通用性强，改型成本低。做尺寸标注的时候，要把安装孔的位置度公差、铰接孔的同轴度公差、安装基面的平面度公差明确标出来，不能只标外形尺寸，不然生产出来的零件看着尺寸对，实际装上去就会出现各种干涉、卡滞的问题，很多刚接触机械设计的人员容易在这上面踩坑，觉得三维模型画出来形状对就行，忽略了加工和装配的实际公差要求，最后导致零件报废。另外，这类零件一般选用6061铝合金做机加工，表面做阳极氧化处理，既能保证足够的结构强度，重量也比钢材轻很多，适合在桌面级的轻型设备上使用，如果是在重载工况下使用，可以换成45号钢做调质处理，相应的安装孔尺寸也要同步放大，适配更大规格的紧固件，保证连接强度足够。
