弯管法兰式安装支撑臂结构设计练习

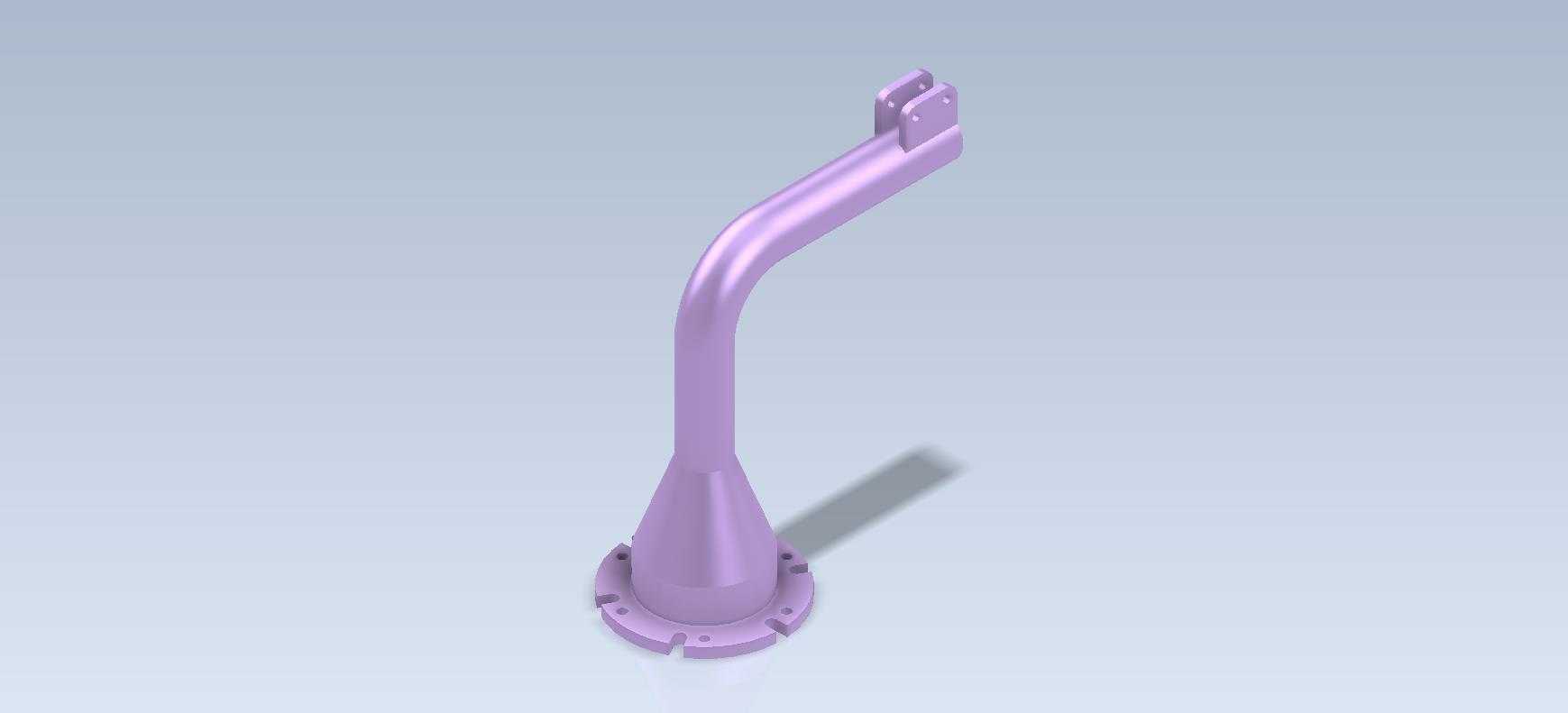

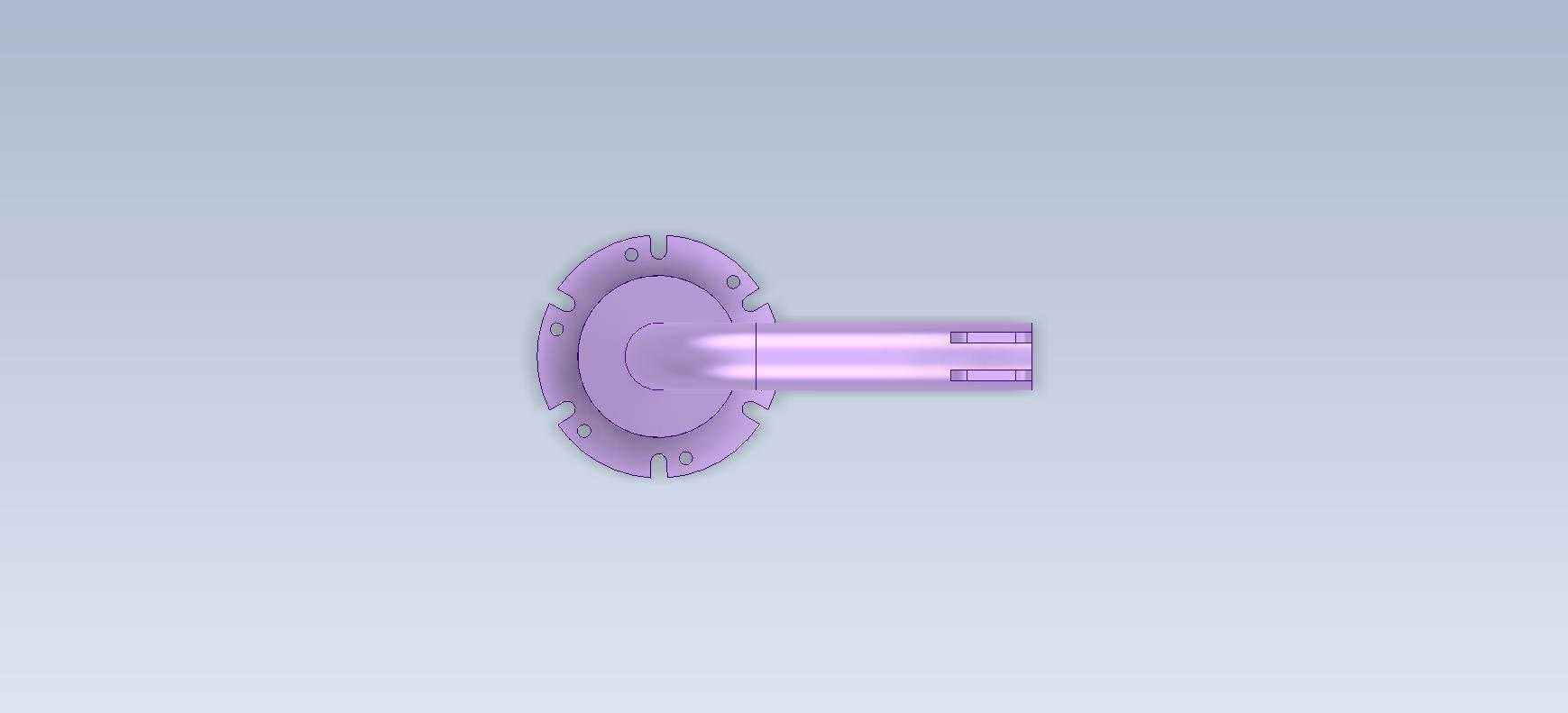

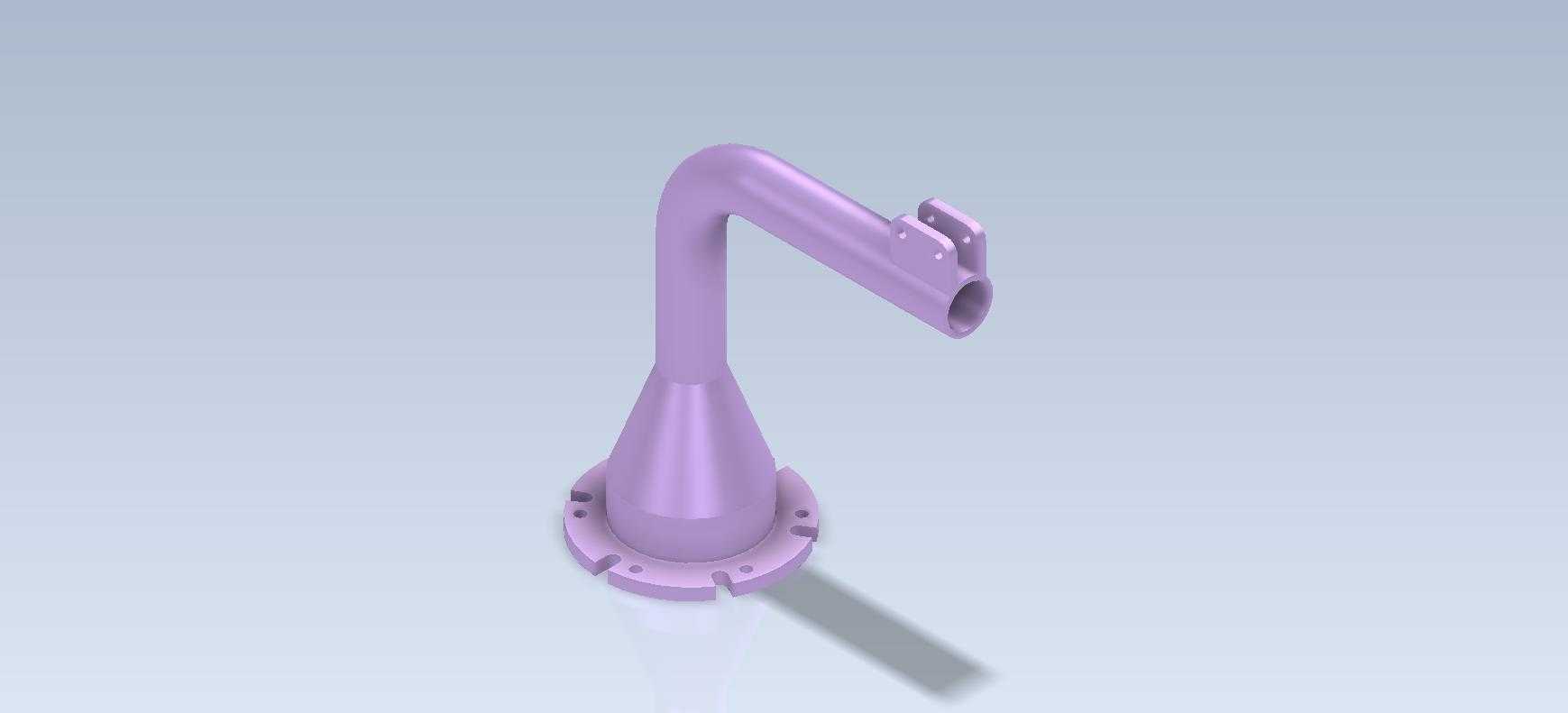

日常做结构建模练习时，这类带法兰底座的弯臂支撑件是很典型的训练载体，它的应用场景覆盖了不少工业领域的管路布设、小型执行件挂载需求，比如车间气动管路的终端支撑、检测设备的探头安装支架、小型物料导向溜槽的承托结构，都能看到类似构型的零件。先从安装边界说起，底部的带缺口法兰盘是整个零件的安装基准，法兰上均匀分布的安装缺口是为了适配快装锁紧结构，不需要完全拧下螺栓就能完成零件的拆装更换，这种设计在需要频繁调整工位的工装架、生产线旁的辅助支撑上非常实用，法兰的安装面做了平面度要求，装配时能和安装基座完全贴合，避免长期受力出现偏载变形。

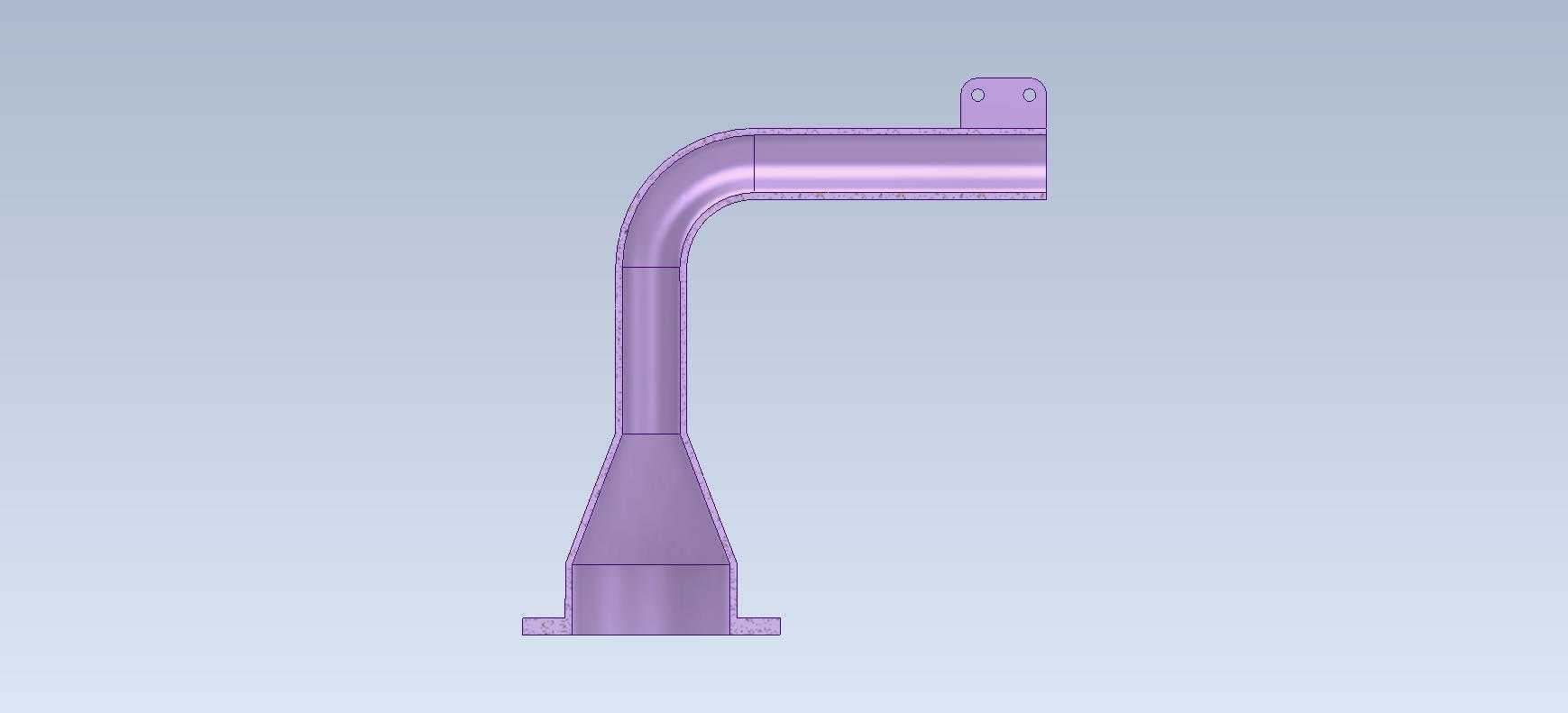

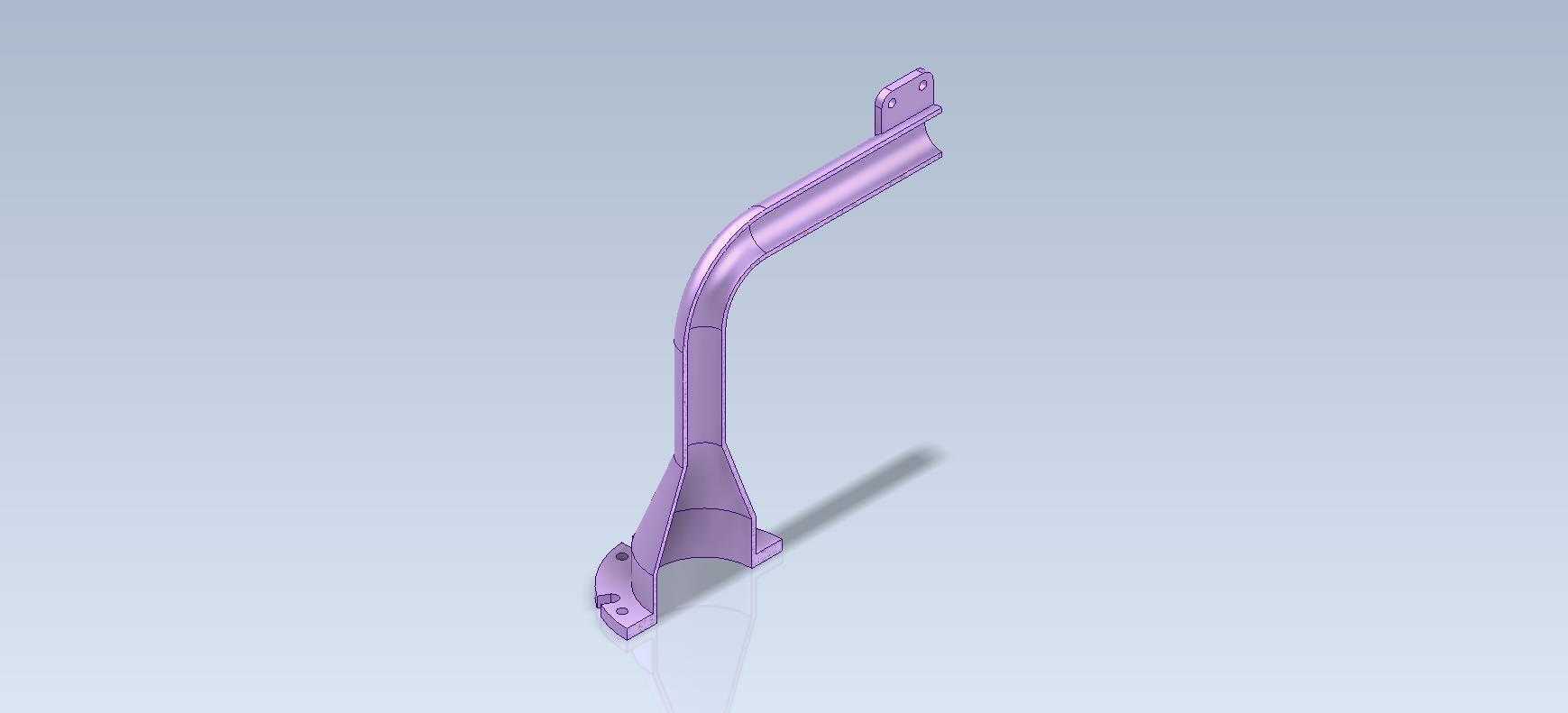

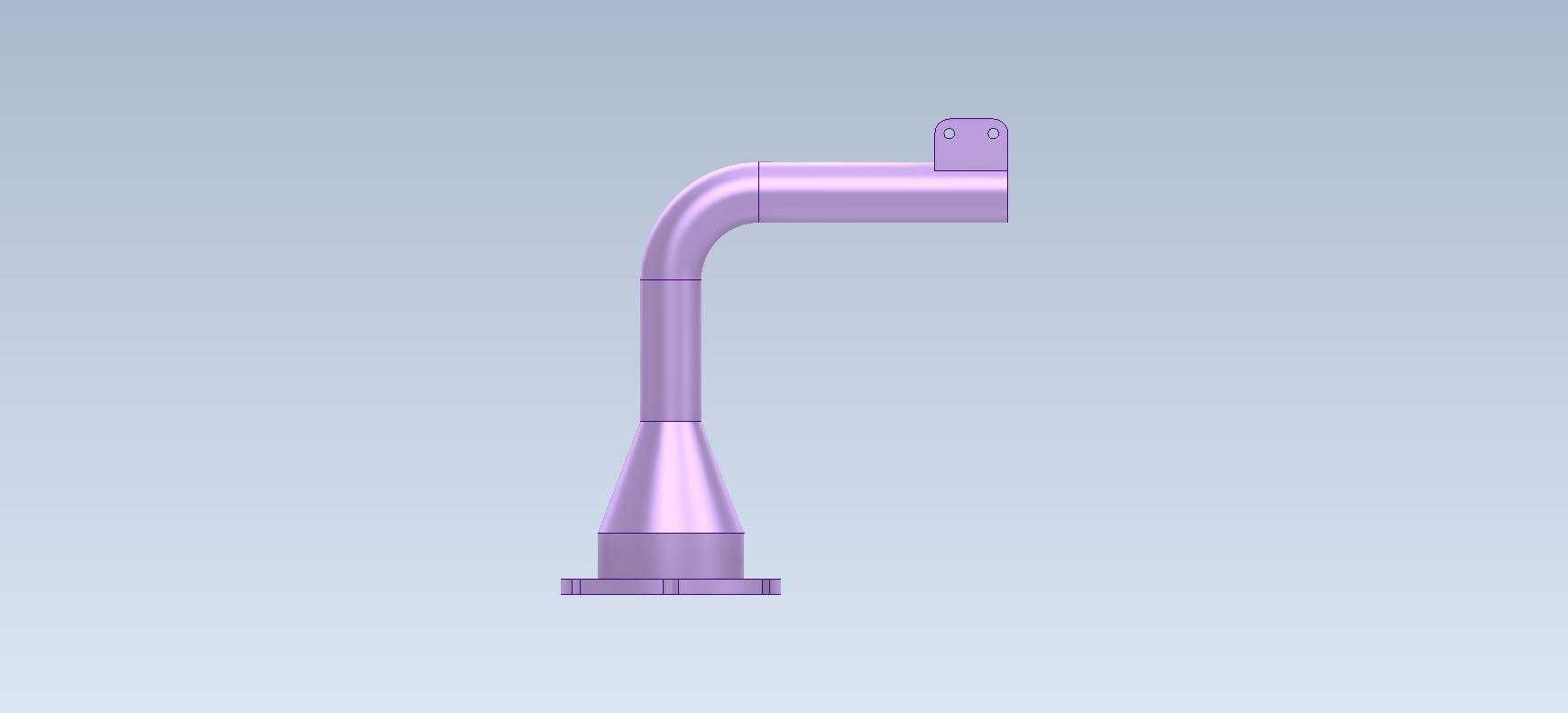

再看主体的构型，从法兰底座向上先做了锥度过渡段，这个过渡不是单纯的造型修饰，锥段能把上部弯臂承受的弯矩均匀分散到整个法兰安装面，避免直筒连接带来的应力集中问题，很多新手做这类支撑件时容易忽略过渡段的受力作用，直接做等径弯管，实际加载后很容易在根部出现断裂隐患。锥段向上延伸的弯管段做了平滑的圆弧过渡，弯曲半径是结合管内如果走线缆、或者作为导向通道时的最小通过半径设计的，既不会因为弯曲半径太小造成线缆弯折损伤，也不会因为半径过大占用过多的安装空间，弯管的壁厚是按照悬臂承载的抗弯要求计算的，在满足刚度要求的前提下尽可能做了轻量化处理，避免不必要的材料浪费。

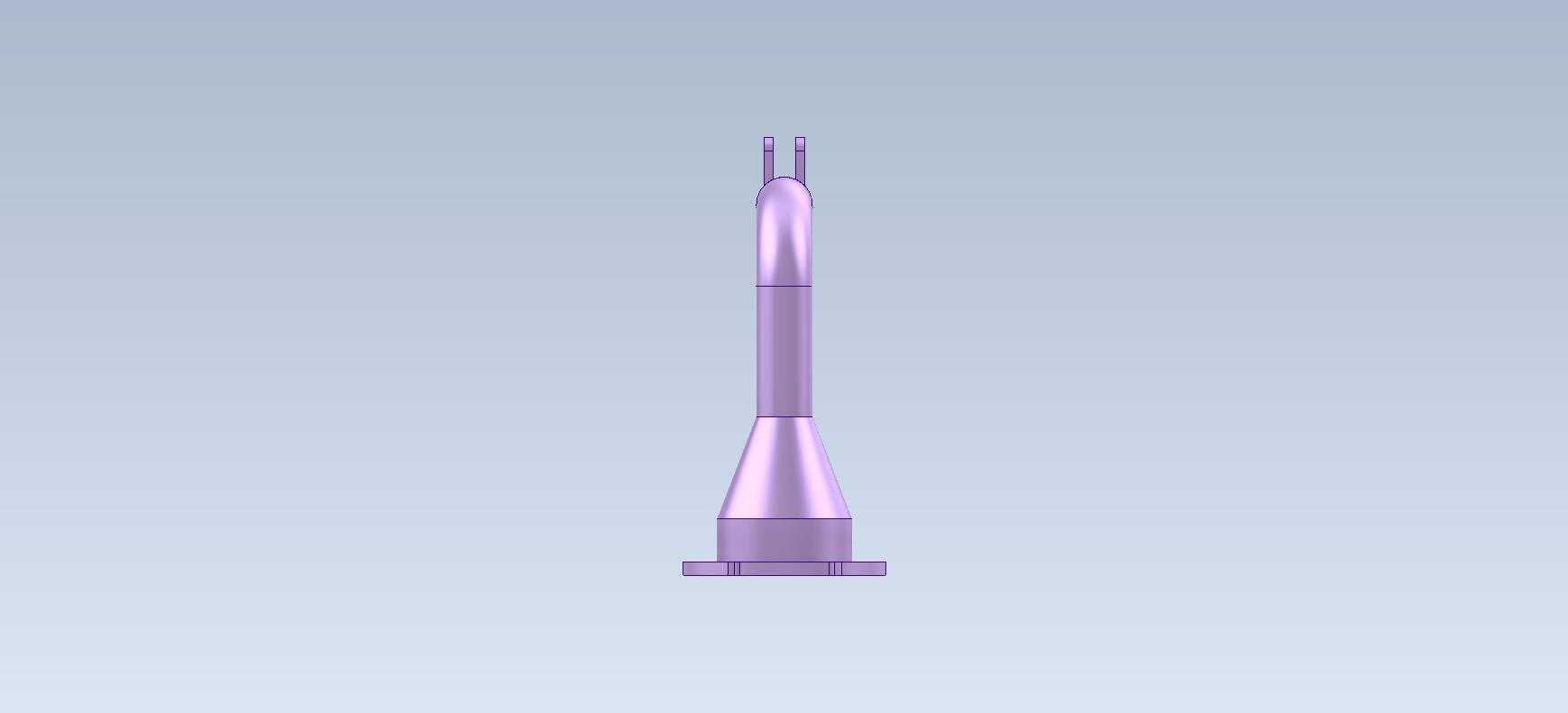

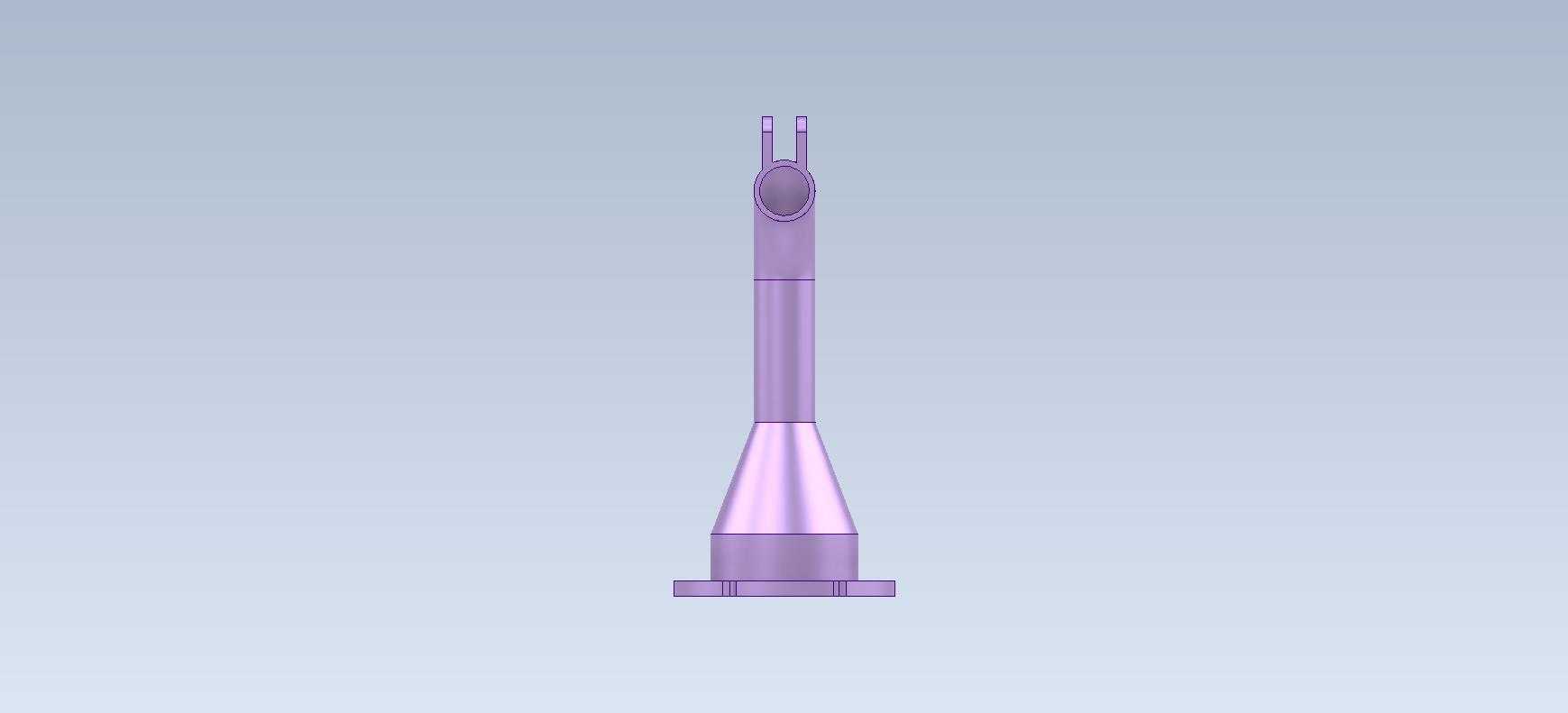

弯臂末端的双凸耳安装位是功能端，两个凸耳上的同轴安装孔是用来铰接挂载功能部件的，比如可以装导向滚轮、小型夹紧气缸、检测传感器支架，凸耳的间距和孔径是按照标准铰接件的尺寸匹配设计的，装配时不需要额外做适配加工，孔位的同轴度公差做了严格控制，避免铰接后出现卡滞、转动不畅的问题。

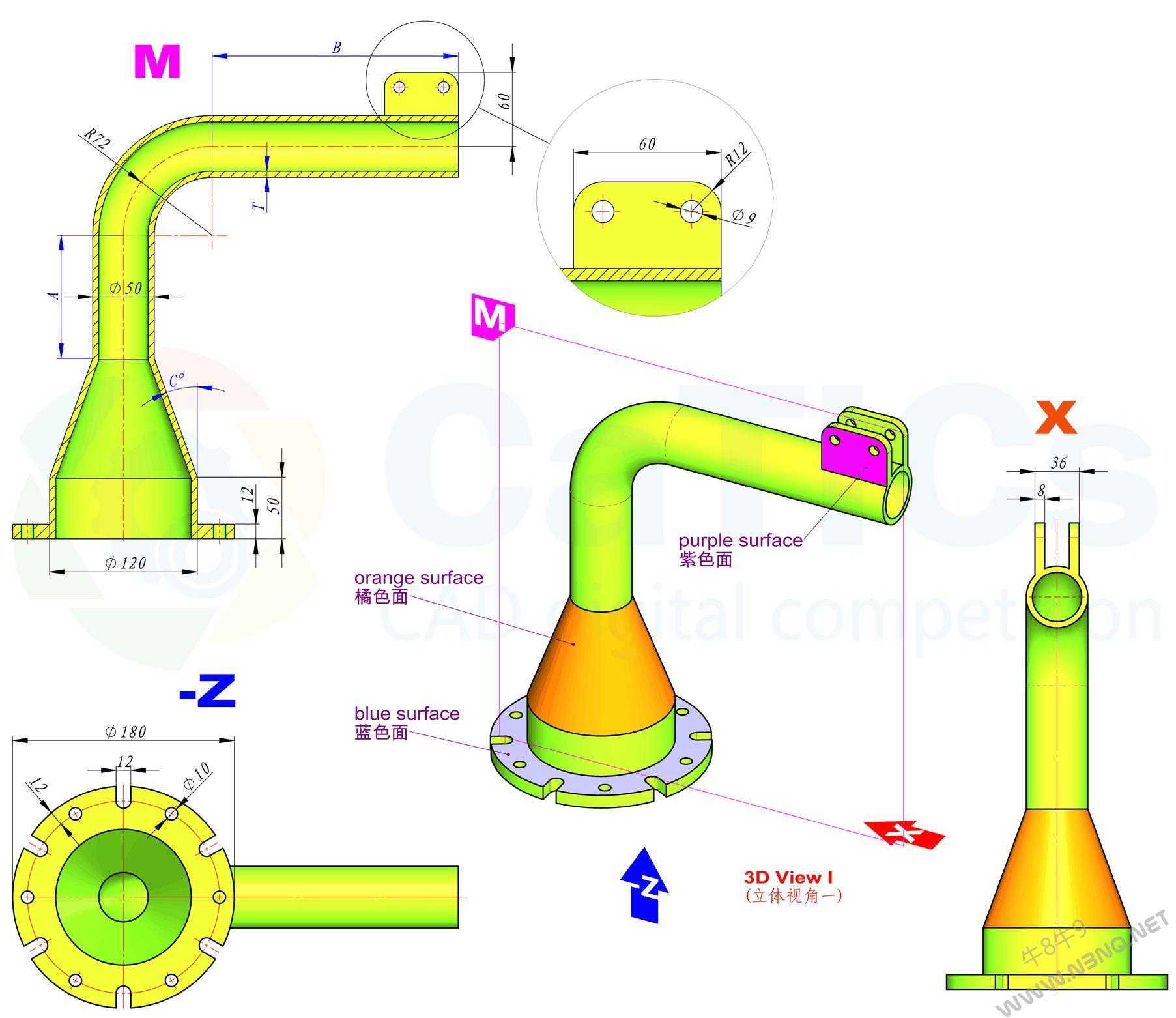

设计这类零件的时候，首先要确定的是安装基准的位置和承载方向，先锁定法兰的安装孔位分布和安装面的空间位置，再根据末端功能件的作业位置反推弯臂的弯曲角度和延伸长度，整个建模过程要优先保证受力路径的平滑，避免出现截面突变的结构，所有的转角位置都要做圆角过渡，减少应力集中点。尺寸链的校核上，要重点关注法兰安装面到末端安装孔中心的垂直距离、水平偏移量，这两个尺寸直接决定了挂载部件的作业位置，一旦出现偏差，后续装配时就会出现对位不准的问题，另外末端两个凸耳的对称度、安装孔的同轴度也是要重点控制的形位公差，直接影响后续铰接部件的动作顺畅度。

从实际使用的角度看，这类支撑臂不需要做太复杂的表面处理，普通工况下做喷塑防锈就可以满足使用要求，如果是在腐蚀环境下使用，可以换用不锈钢材质或者做表面阳极氧化处理，安装时只要把法兰面和基座贴合到位，按对角顺序拧紧固定螺栓，就能保证足够的支撑刚度，日常维护也很简单，因为没有活动部件，只要定期检查固定螺栓有没有松动就可以。做这类基础建模练习的时候，不能只照着外形描模，要多思考每个结构对应的功能需求、受力特点，才能真正把建模技巧和实际工程设计结合起来，避免做出看起来形似但完全不满足工程使用要求的模型。
