CATICS几何造型镂空异形基座练习件

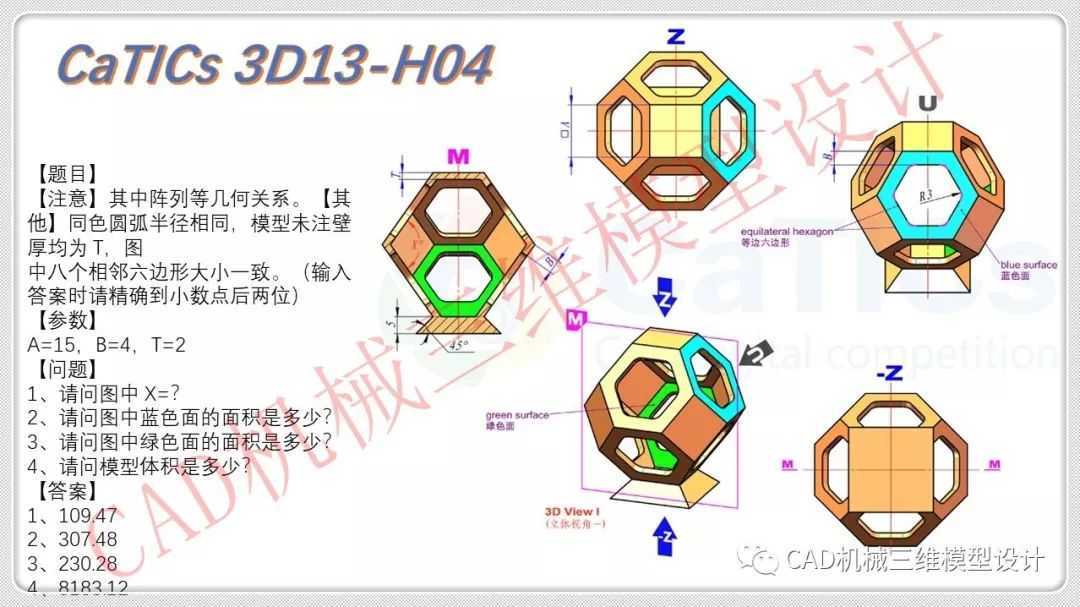

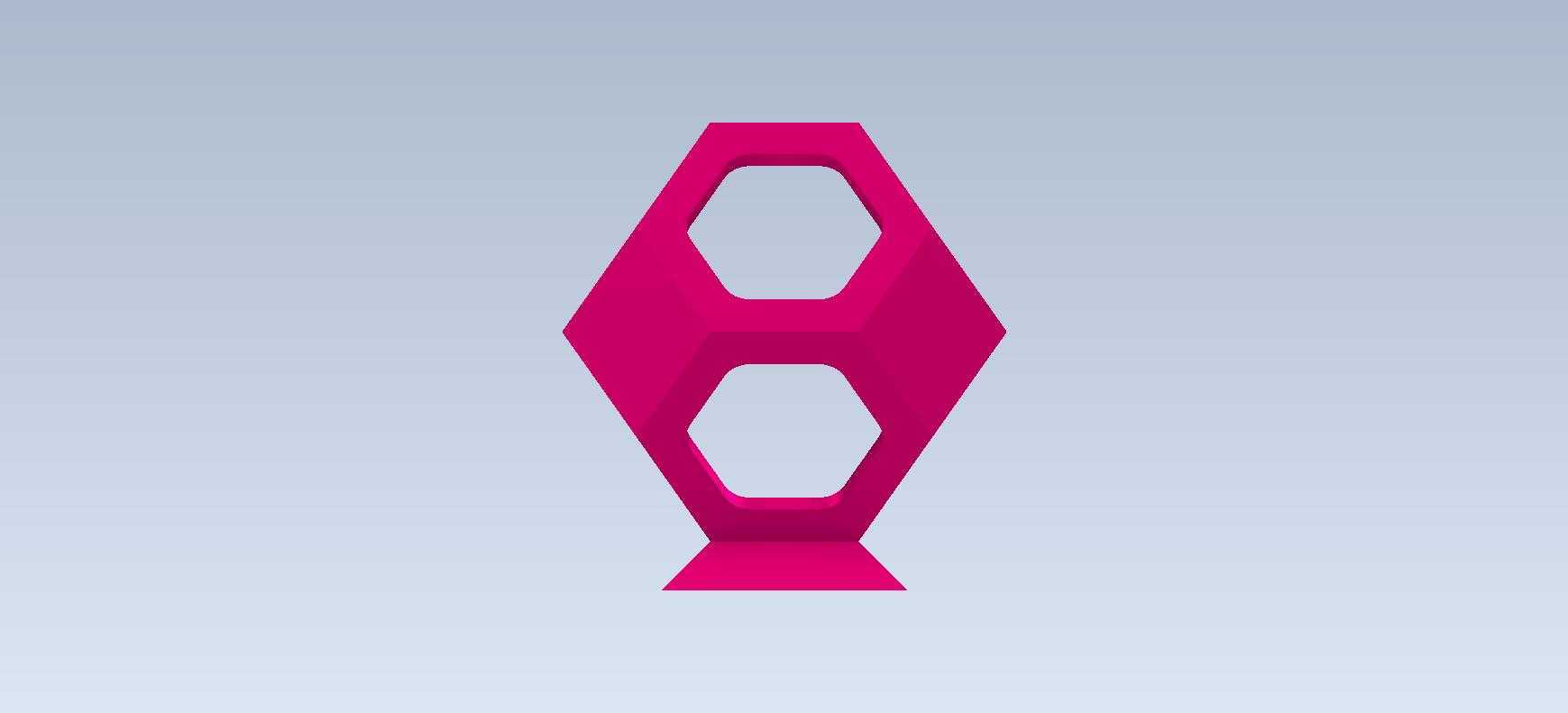

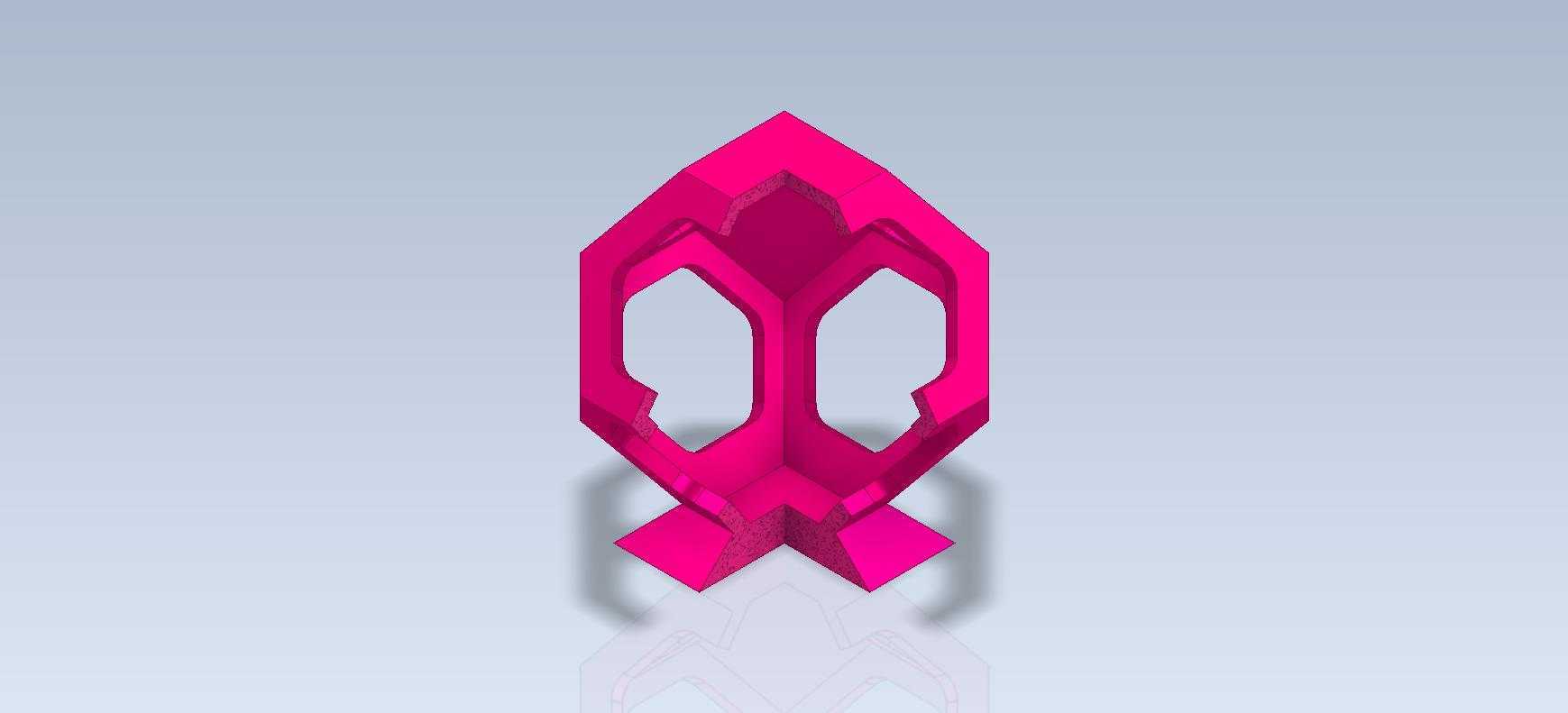

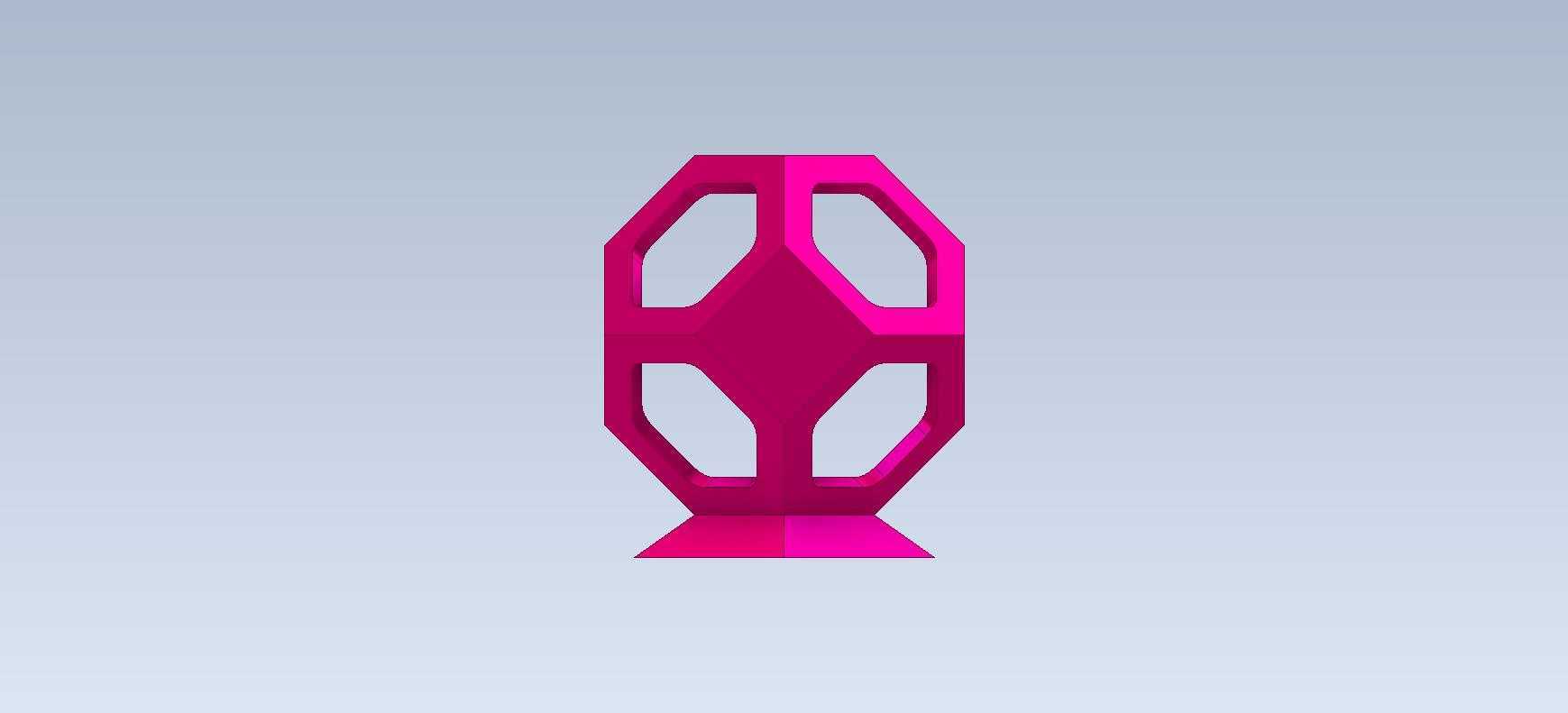

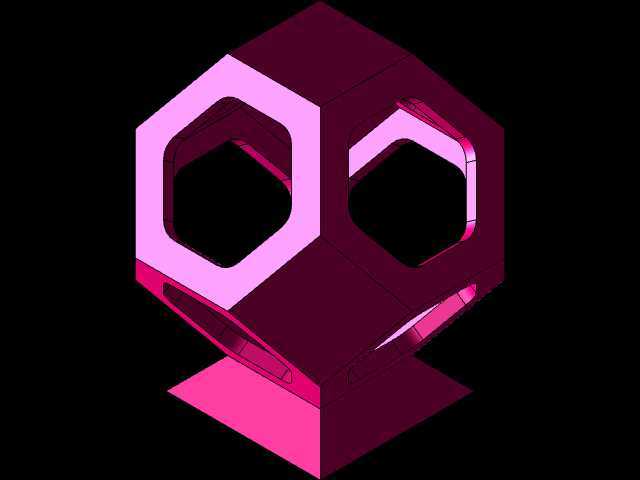

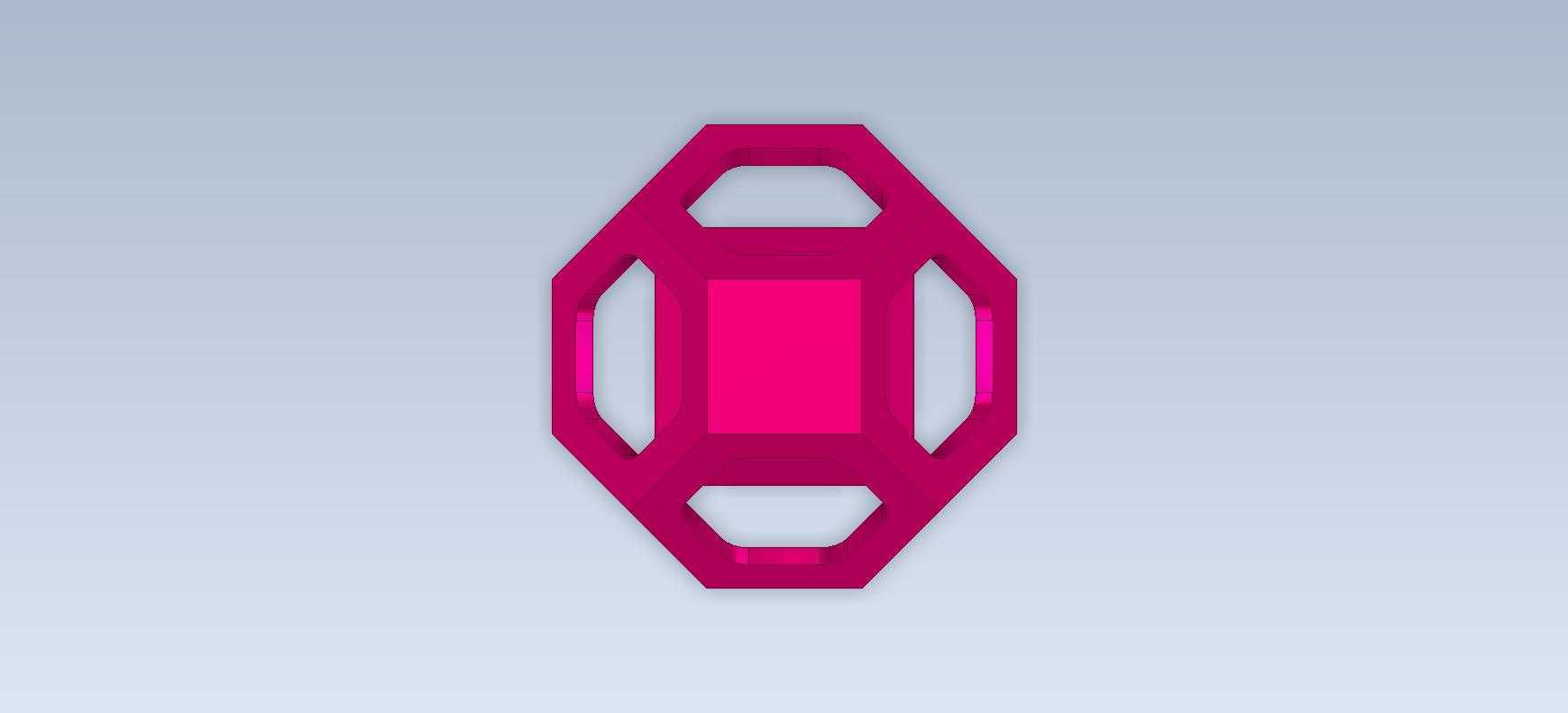

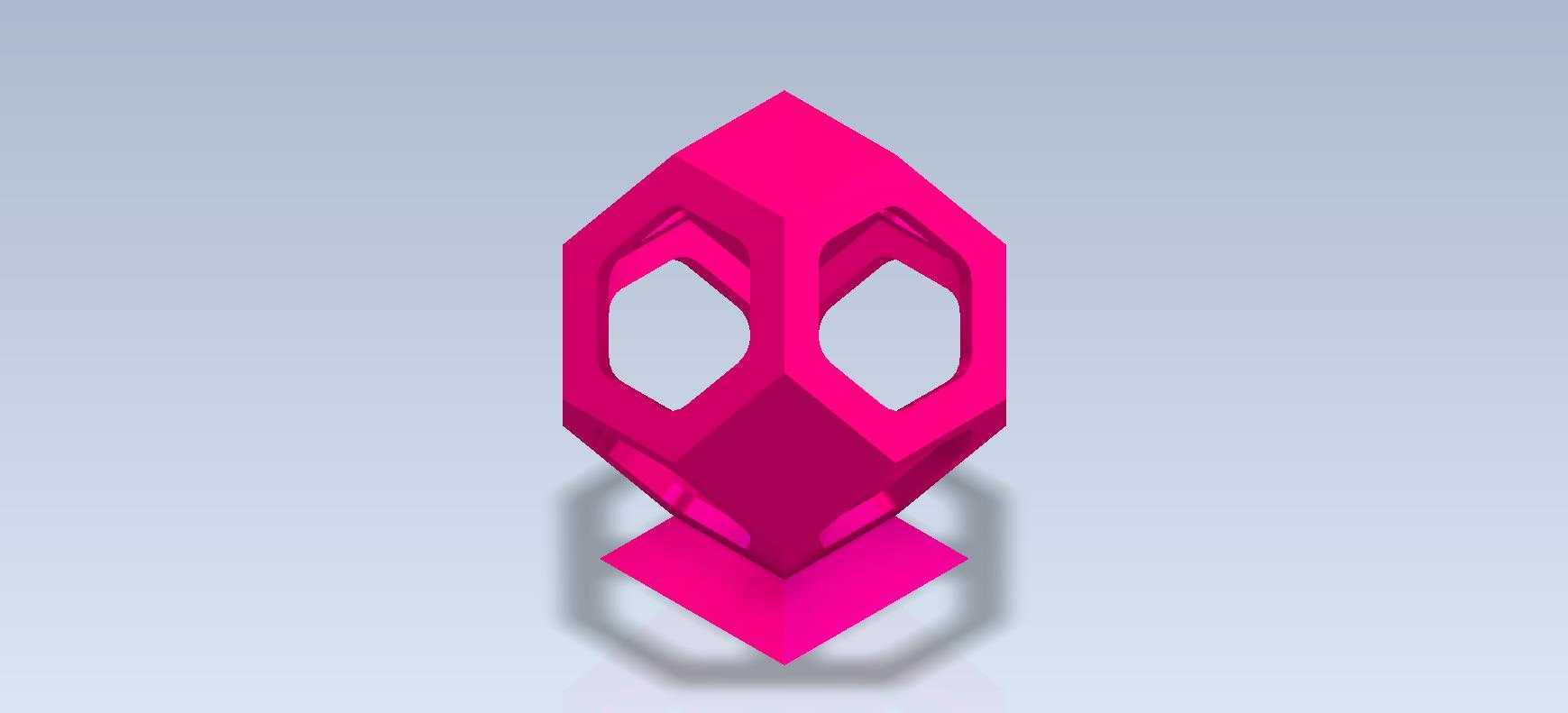

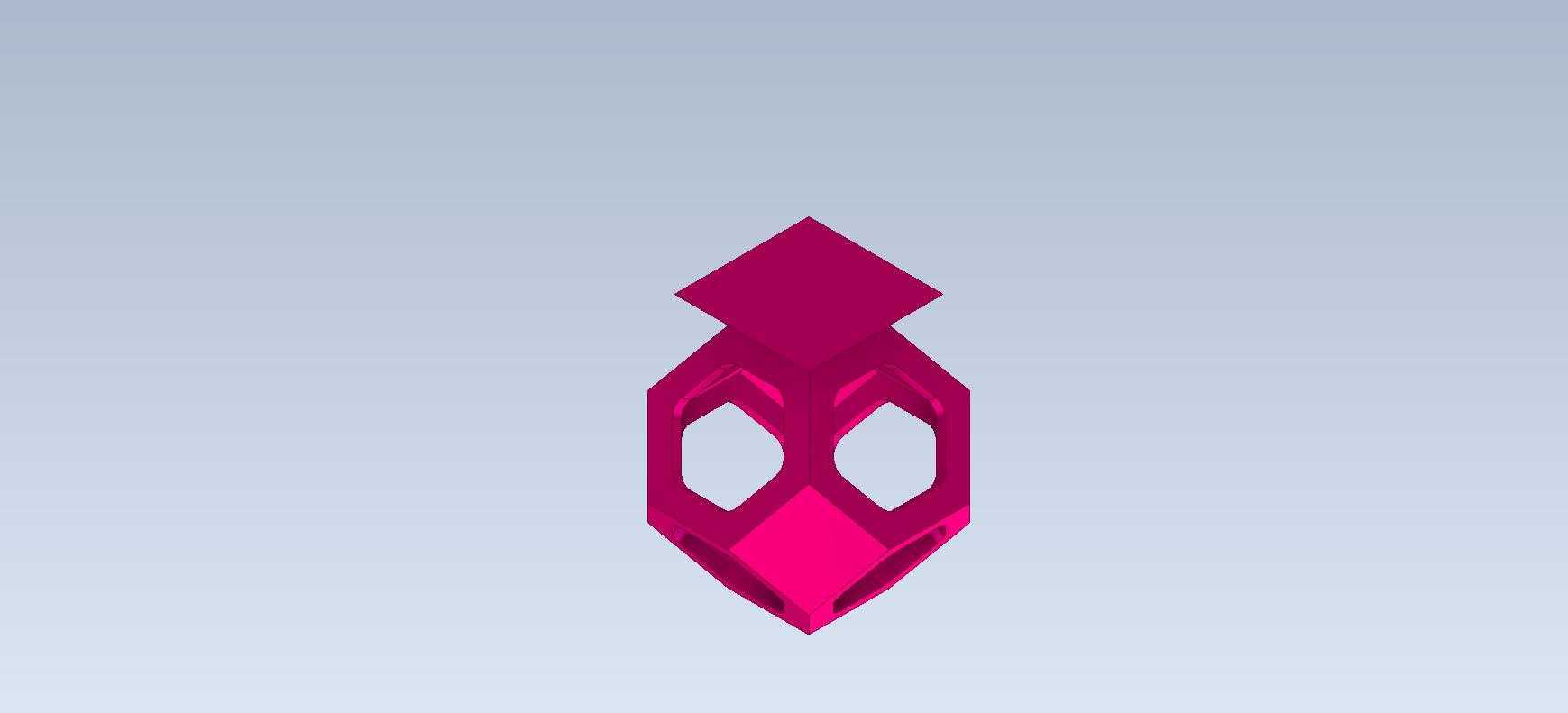

这类对称式镂空异形几何构件，常作为三维建模技能训练的典型载体，也可拓展应用于工业设备的装饰性支撑座、文创产品的结构原型、教学演示用几何教具等场景。从实际工程应用角度看，该构件采用上下分体式结构逻辑，下部为正方形平板基座，上部为对称式多面体镂空主体，整体沿中心轴线完全对称，这种对称设计在建模过程中可大幅降低特征构建的重复工作量，仅需完成单侧特征后通过镜像操作即可完成整体造型，同时对称结构也能保证构件在静置放置时的受力均衡，不会出现偏载倾覆的问题。

上部主体的多面切割设计，每一处平面的拔模角度都经过统一设定，相邻面之间的过渡棱线清晰锐利，没有多余的圆角过渡，这一设计特点能够充分训练建模者对多截面实体、拉伸切除、基准面构建等基础特征命令的掌握程度，尤其是两侧对称的六边形镂空开孔，开孔的轮廓与主体外轮廓保持平行偏移关系，开孔边缘与主体外壁的壁厚均匀一致，这种等壁厚设计在实际注塑、3D打印加工场景中能够有效避免因壁厚不均导致的缩痕、应力集中等加工缺陷，即便作为金属切削加工的练习件，均匀壁厚也能减少切削过程中的震颤，提升加工表面质量。

下部的正方形安装基座，四个边角做了微小的倒角处理，避免锐边划伤操作人员，基座平面与上部主体的连接位置采用了一体化的过渡结构，没有额外的拼接缝隙，这一设计在实际应用中能够减少应力集中点，提升构件整体的结构强度，基座的底面为完全平面，可直接平稳放置在工作台面、设备安装面之上，若作为实际支撑构件使用，仅需在基座四个角位置加工安装孔即可完成固定，不需要额外设计适配的安装底座，安装边界清晰，不会与周边相邻构件产生干涉。

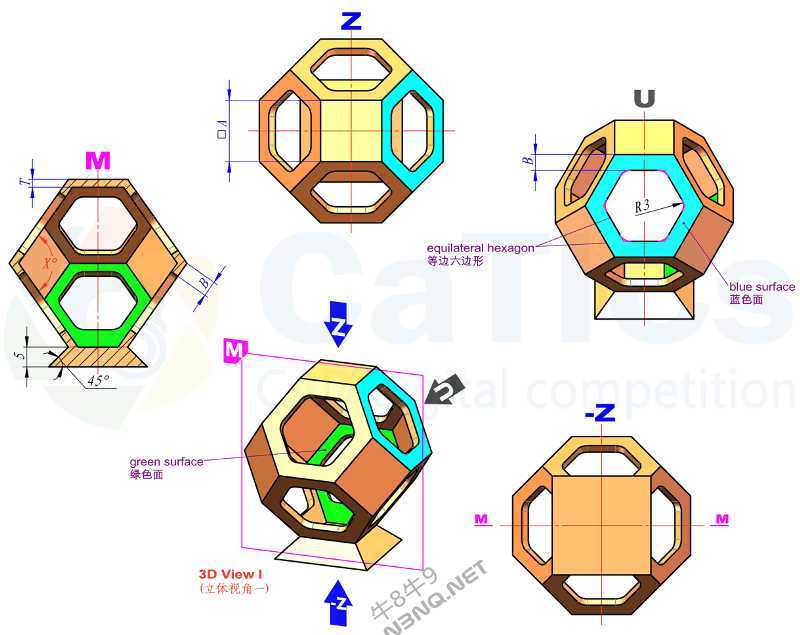

从建模思路层面拆解该构件，首先需要确定整体的中心对称基准，构建中心轴线与三个互相垂直的基准面，第一步先绘制下部正方形基座的草图，拉伸生成基座实体，之后以上部主体的底面为基准，绘制主体的中心截面轮廓，通过多截面实体或者拉伸拔模的方式生成上部的多面体主体，之后以主体的对称面为基准，绘制单侧的六边形镂空轮廓，通过拉伸切除命令生成单侧开孔，再通过镜像命令完成另一侧开孔的构建，最后对所有锐边按照设计要求做倒角或者保留锐边处理，整个建模过程逻辑清晰，能够覆盖从基础草图绘制、基准构建、实体生成、特征切除到特征镜像的全流程基础操作，是非常适合入门阶段建模者练习的典型题例。

在实际工程场景中，这类等壁厚对称镂空结构的设计思路也常被借鉴到通风防护罩、设备装饰外罩、轻量化支撑构件的设计中，通过镂空设计在保证结构强度的前提下降低构件整体重量，减少材料消耗，同时对称的外观也能满足工业设计层面的美观需求，该构件的所有特征都具备明确的几何约束关系，没有自由曲面类的复杂特征，所有尺寸都可以通过几何约束实现参数化驱动，修改任意一个基础尺寸即可快速生成同结构不同尺寸的衍生构件，具备很强的参数化拓展性。
