法兰式单耳铰接安装支座结构设计

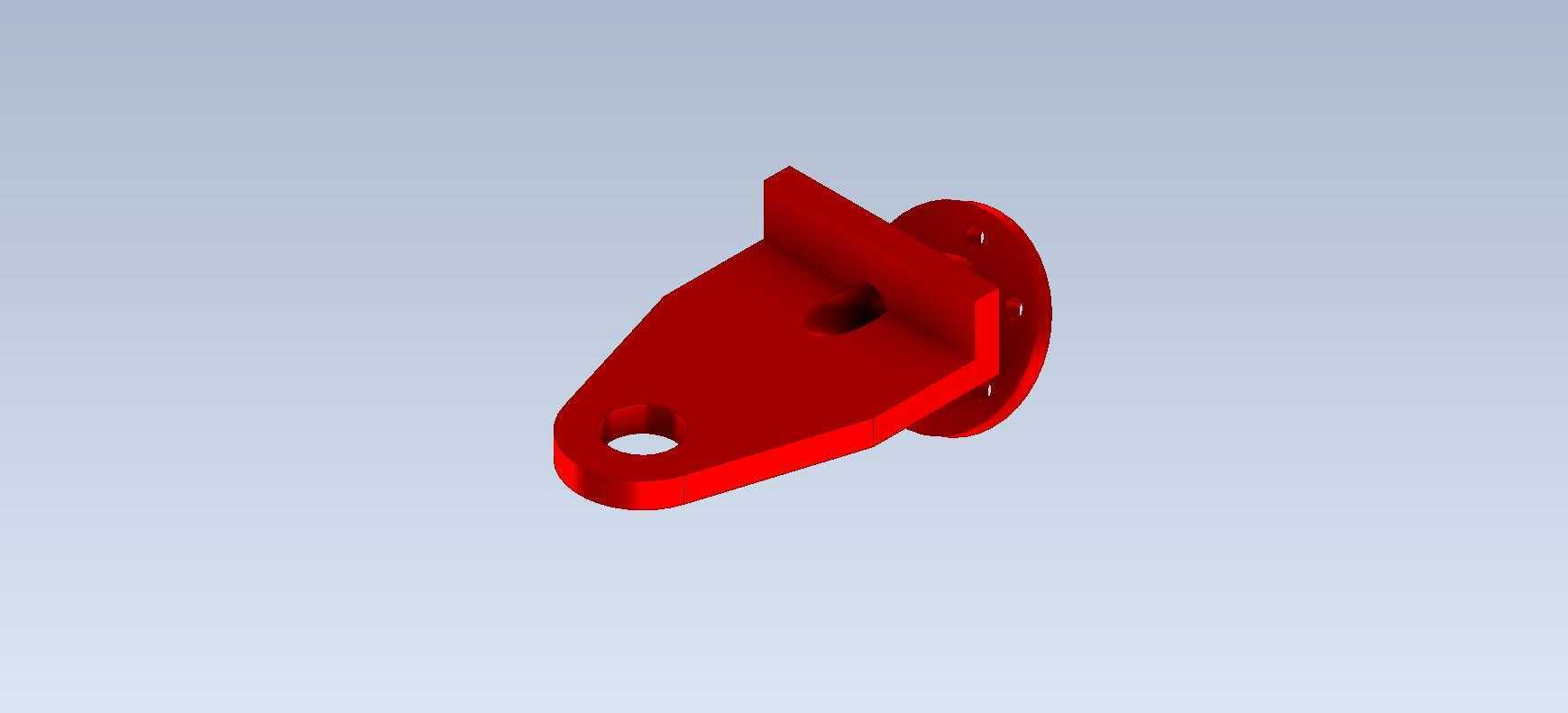

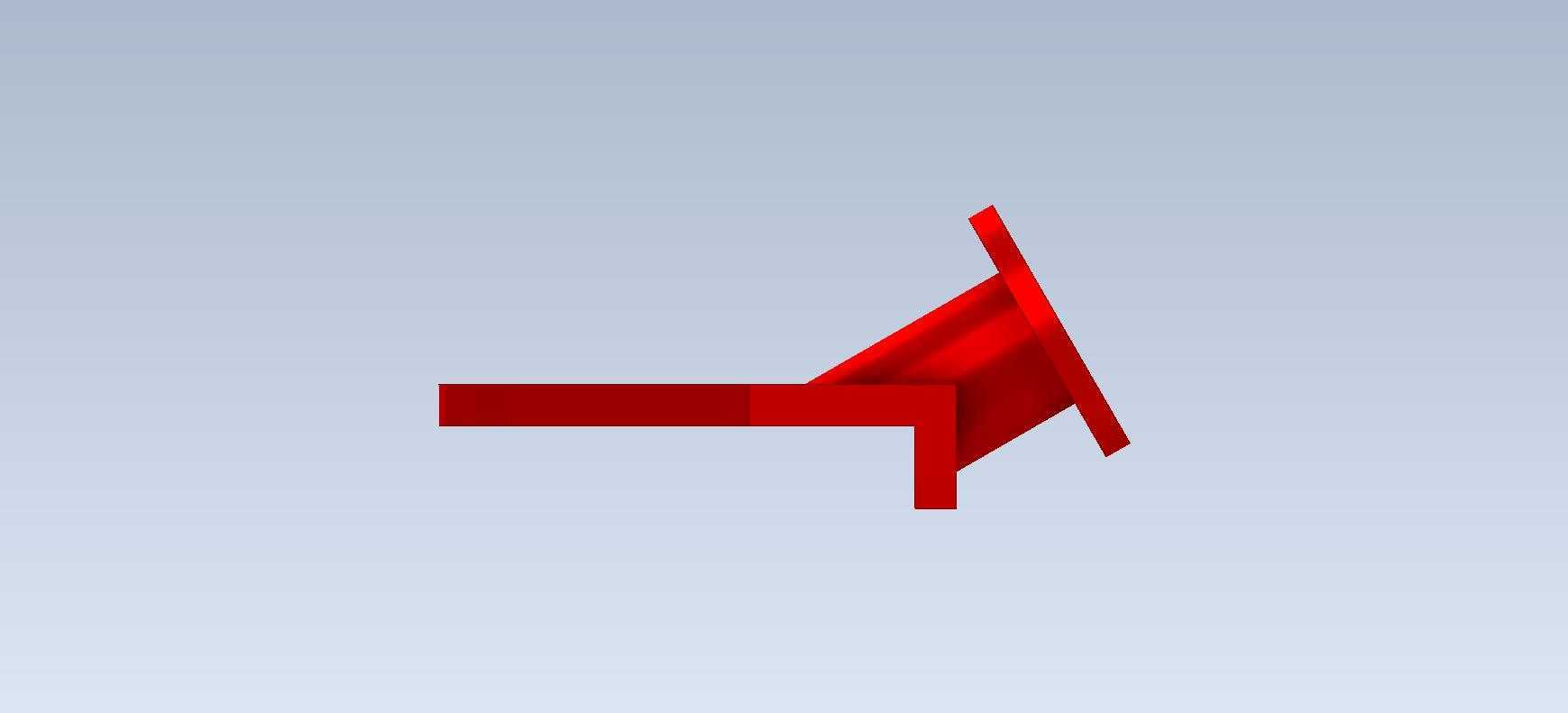

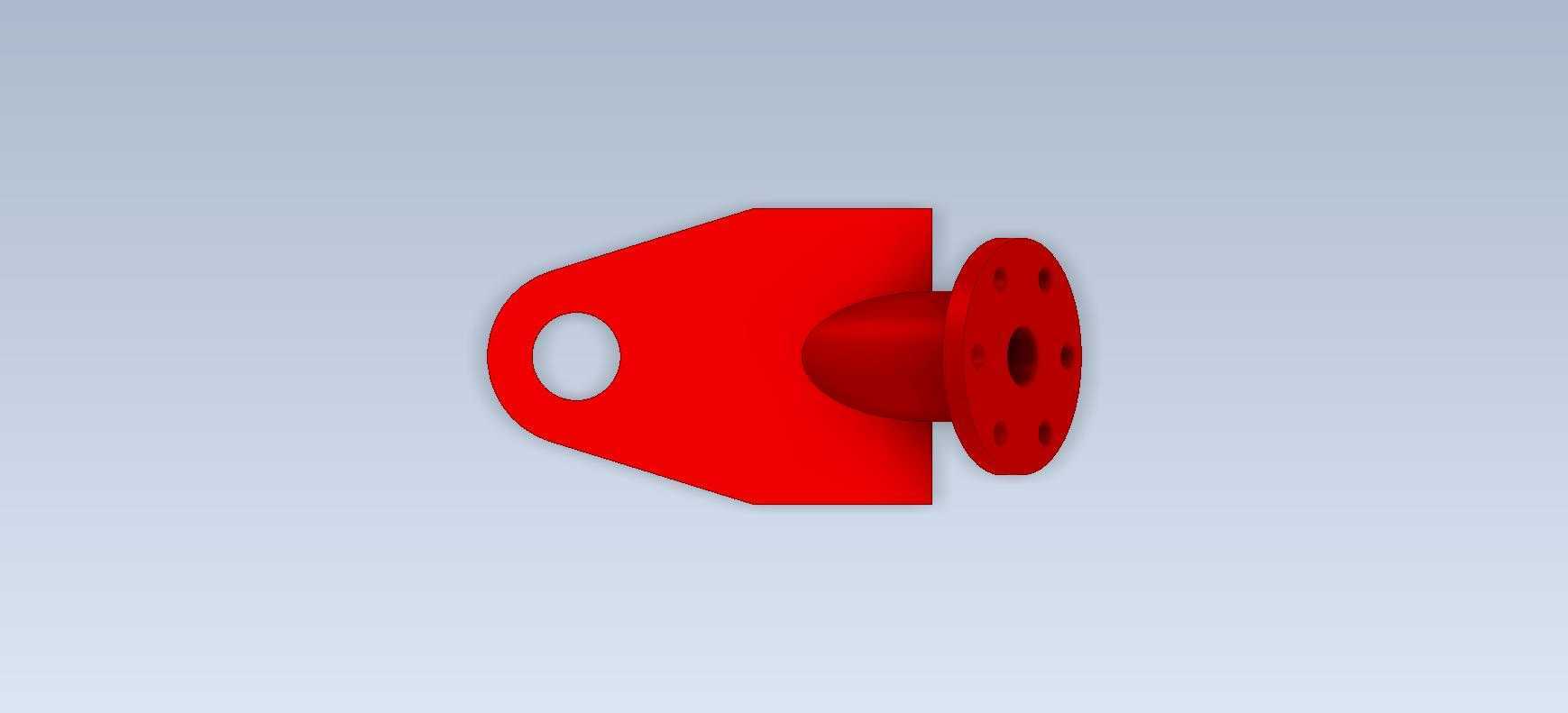

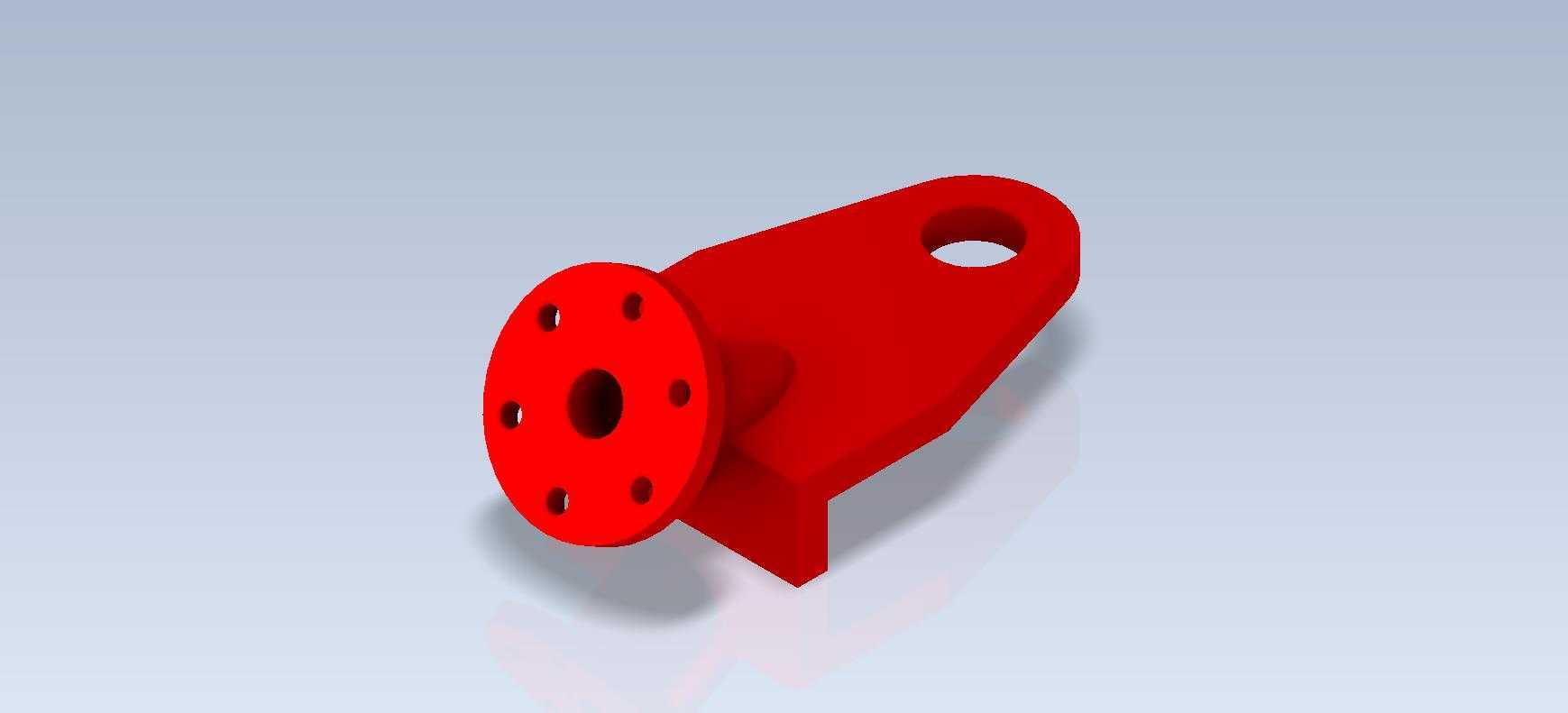

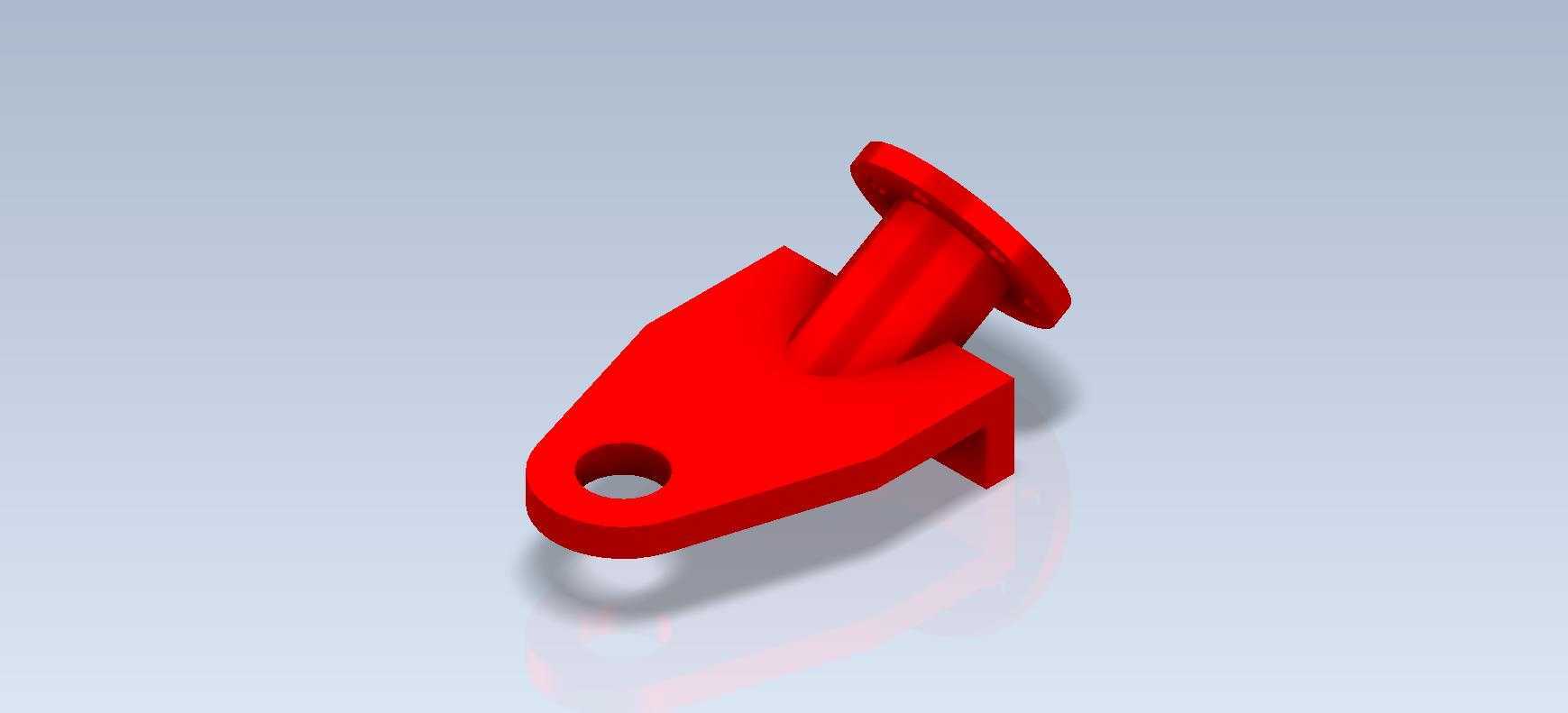

　　该铰接支座属于设备连接类通用结构件，主要应用在需要实现小角度摆动铰接的工业设备场景中，常见于液压管路支撑、气动执行元件端部连接、小型工装夹具的活动关节部位，也可作为轻型设备的吊装连接耳座使用，能够在传递轴向拉压载荷的同时，适配连接端一定范围内的角度偏转，避免刚性连接带来的应力集中问题。从结构功能来看，零件一端采用圆形法兰盘作为安装基准面，法兰端面均布6个螺栓过孔，中心位置设置同轴通孔，可用于穿装定位销或者输送介质的通流通道，法兰与主体连接位置设置过渡圆角，降低应力集中系数，避免交变载荷下的根部断裂风险。主体部分采用变截面斜向支撑结构，从法兰端面向铰接耳端平滑过渡，在保证整体结构刚度的前提下尽可能减少冗余材料，降低零件自重。

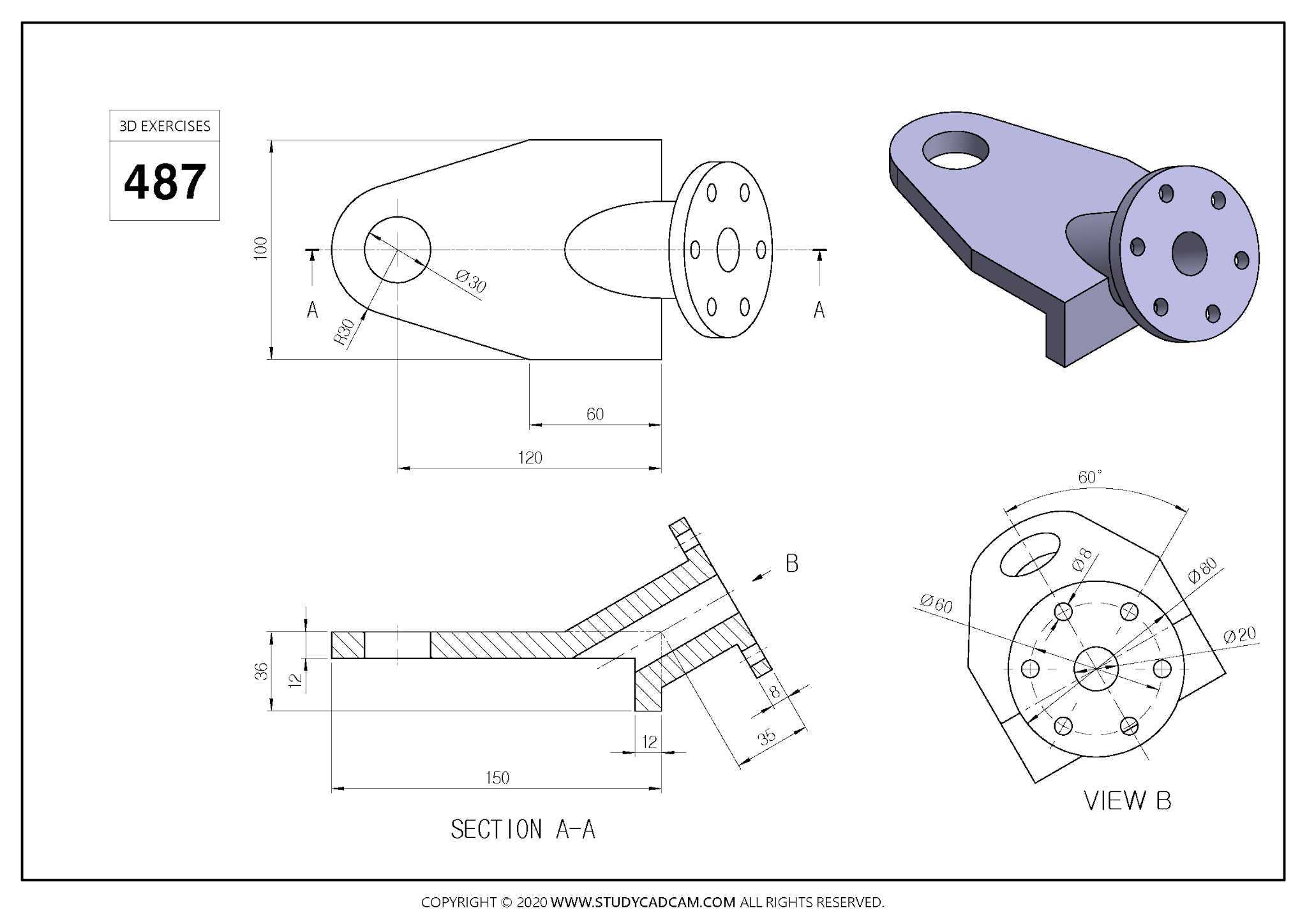

　　末端的单耳铰接孔为通孔结构，孔口位置做了倒角处理，方便铰接销轴的装配，耳板两侧平面与孔轴线保持垂直，保证装配后铰接副的转动灵活性，不会出现卡滞问题。设计过程中优先考虑了安装适配性，法兰端的安装孔采用标准螺栓孔间距设计，可直接匹配同规格的标准法兰接口，无需额外加工转接板，铰接耳的孔径按照常用铰接销轴的尺寸系列设计，能够直接选配标准圆柱销或者带油嘴的铰接销轴，减少非标件的加工成本。

　　从安装边界来看，法兰端面为整个零件的安装定位基准，安装时需要保证法兰端面与被连接件表面完全贴合，螺栓按照对角顺序逐步拧紧，避免法兰面出现倾斜导致的附加弯矩；铰接端的耳板两侧需要预留足够的摆动空间，避免零件转动时与周边结构发生干涉，中心通孔如果作为通流通道使用时，需要在法兰端面加装密封垫片，保证连接位置的密封性能。结构受力层面，该类支座主要承受沿铰接孔与法兰中心连线方向的拉压载荷，同时可承受小部分垂直于该方向的径向载荷，设计时对耳板与主体连接位置、法兰根部位置做了加厚处理，通过有限元校核可知，在额定载荷下这些位置的应力均处于材料许用应力范围内，能够满足长期交变载荷下的使用要求。

　　零件的外形轮廓采用平滑过渡设计，没有尖锐棱角，既可以避免装配过程中划伤操作人员，也能够减少铸造或者注塑成型时的应力集中，适合采用铸造成型后二次机加工的工艺路线，法兰端面、铰接孔内表面、耳板两侧平面为需要机加工保证精度的部位，其余非配合面可直接保留铸造毛坯面，在保证使用精度的前提下控制加工成本。实际选型使用时，需要根据实际承受的最大载荷核算铰接孔的剪切强度以及法兰螺栓的抗拉强度，同时确认铰接摆动角度范围是否在该结构的允许范围内，若摆动角度超过设计阈值，需要调整支座的安装角度或者更换更大规格的铰接支座，避免出现结构碰撞或者过载断裂的问题。
