带安装孔斜切面L型定位支撑零件结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867156
  • 带安装孔斜切面L型定位支撑零件结构
  • 带安装孔斜切面L型定位支撑零件结构
  • 带安装孔斜切面L型定位支撑零件结构
  • 带安装孔斜切面L型定位支撑零件结构
  • 带安装孔斜切面L型定位支撑零件结构
  • 带安装孔斜切面L型定位支撑零件结构
  • 带安装孔斜切面L型定位支撑零件结构
  • 带安装孔斜切面L型定位支撑零件结构

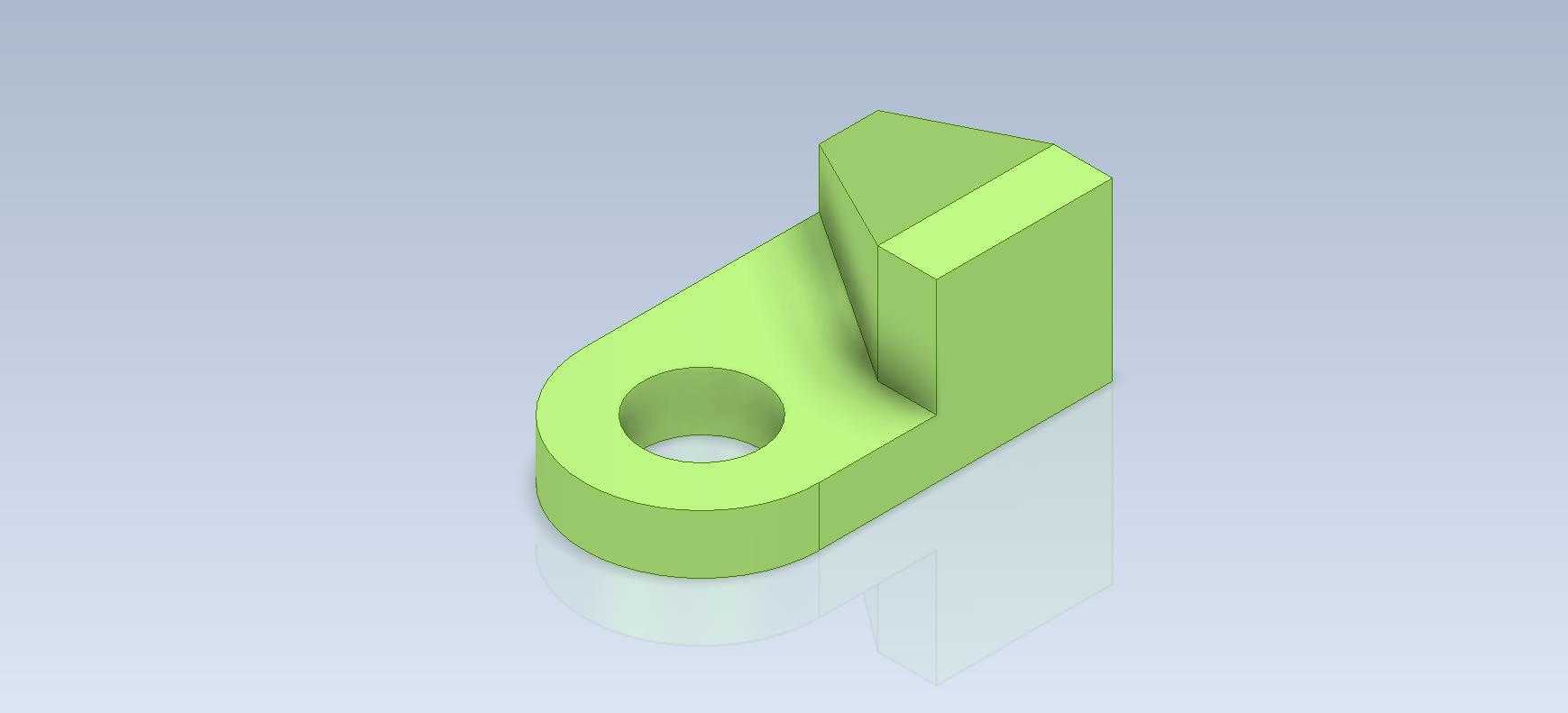

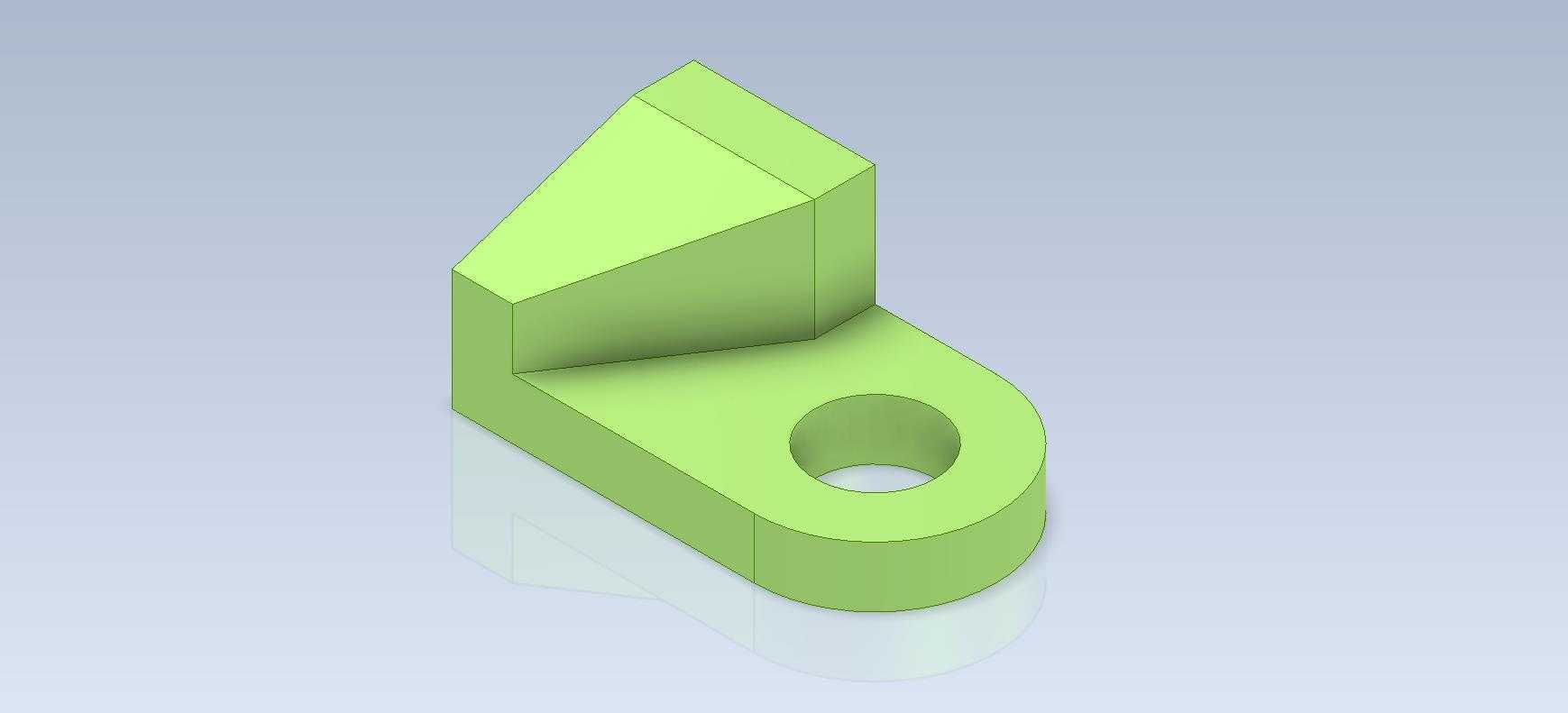

  这类带单安装孔的斜切面L型支撑结构,在小型自动化生产线的工件定位工位、工装夹具的辅助支撑模块里应用十分广泛,很多时候作为非标设备里的可调式挡块、工件承托座使用,不需要承担大载荷的冲击,主要负责对小型加工件、输送线上的待装配零件做侧向定位或者底部承托,避免工件在加工、装配过程中出现位置偏移。从结构本身来看,整体采用L型的布局逻辑,竖直段做了斜切面处理,不是常规的直角竖直面,这个设计主要是为了避让相邻工位的运动部件,比如小型气缸的活塞杆伸缩路径、机械手夹爪的取放件轨迹,避免在设备运行过程中出现结构干涉,很多新手做结构设计的时候容易忽略运动包络的预留,这种斜切处理就是很典型的干涉规避方案,在紧凑的工位布局里能省下不少安装空间。

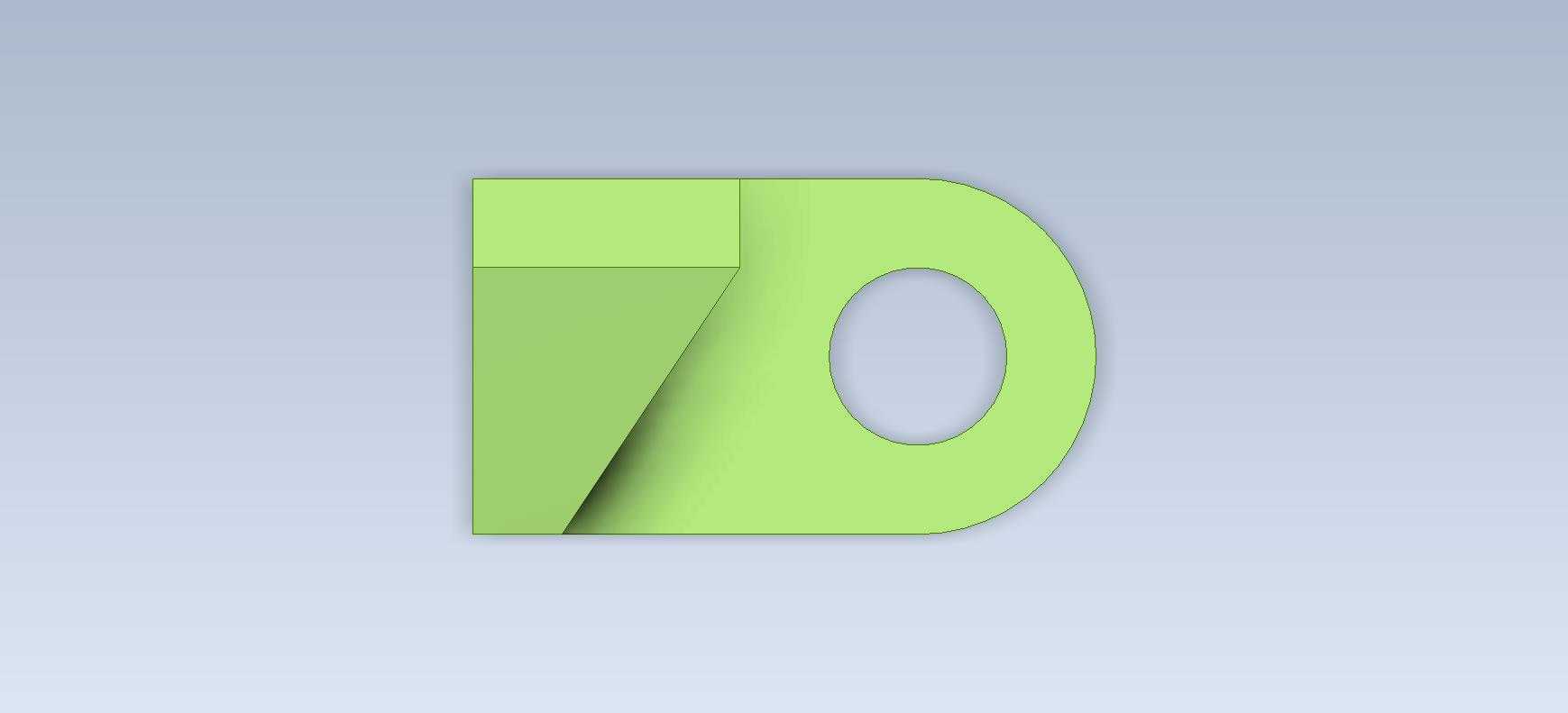

  底部的圆形凸台结构中间开有贯通的安装孔,这个孔是用来穿装固定螺栓的,安装的时候可以根据实际的工位需求,在安装底板的长圆孔里调整这个支撑件的前后位置,调整到位之后拧紧螺栓就能完成固定,圆形凸台的外径比竖直段的厚度要大,相当于增加了支撑件和安装底板的接触面积,拧紧螺栓的时候不会因为局部压强过大压伤安装底板的表面,同时也能提升整个支撑件固定后的稳定性,不会因为工件的轻微碰撞就出现歪斜。

  整个零件的壁厚设计保持了均匀一致,没有出现壁厚突变的区域,不管是采用机加工方式制作还是采用3D打印、注塑工艺做小批量试制,都不会因为冷却速度不一致出现翘曲变形,竖直段和底部凸台的连接位置做了小半径的圆角过渡,避免应力集中,在承受工件的侧向挤压力的时候,不会在直角连接位置出现断裂的问题。从安装边界来看,这个零件的整体占用空间很小,底部圆形凸台的直径决定了安装时需要预留的最小平面空间,竖直段的斜切面最高处的高度,决定了它能承托或者定位的工件高度上限,安装孔的孔径适配常规的内六角圆柱头螺栓,不需要专门定制特殊规格的紧固件,后期维护更换的时候很容易找到替换配件。

  在实际的设计过程中,这类零件不需要做复杂的力学仿真计算,只要根据实际工位的受力大小选择合适的材料就行,比如普通工位用ABS或者尼龙材质做3D打印件就能满足使用需求,如果需要承受一定的摩擦或者碰撞,换成铝合金材质做CNC加工即可,表面不需要做特殊的处理,只要去除加工毛刺保证安装面平整就可以投入使用。很多刚接触结构设计的从业者在做这类小零件的时候,容易过度设计,比如增加多余的加强筋、复杂的安装结构,反而提升了加工成本和安装难度,这种简洁的结构恰恰能满足大部分轻载工位的使用需求,斜切面的角度可以根据实际的干涉情况做调整,不需要拘泥于固定的角度值,核心是在满足支撑定位功能的前提下,尽可能缩小零件的整体体积,给周边的其他部件留出足够的运动空间,安装孔的位置也可以根据实际的固定需求做微调,保证螺栓安装的时候有足够的操作空间,不需要额外使用特殊的安装工具。
