基础练习用组合式异形机械结构件

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867166
  • 基础练习用组合式异形机械结构件
  • 基础练习用组合式异形机械结构件
  • 基础练习用组合式异形机械结构件
  • 基础练习用组合式异形机械结构件
  • 基础练习用组合式异形机械结构件
  • 基础练习用组合式异形机械结构件
  • 基础练习用组合式异形机械结构件

在日常机械结构设计的基础能力训练中,这类组合式异形结构件是非常典型的建模练习载体,很多刚接触三维建模的工程师都会从这类零件入手,逐步掌握拉伸、切除、圆角、布尔运算等基础特征命令的使用逻辑。从实际工程场景来看,这类对称式带凸台与卡槽的结构,常出现在小型机电设备的传动连接部位,或是工装夹具的定位支撑模块上,它的核心作用是实现两个相邻部件的径向定位与周向限位,避免设备运行过程中出现相对窜动。

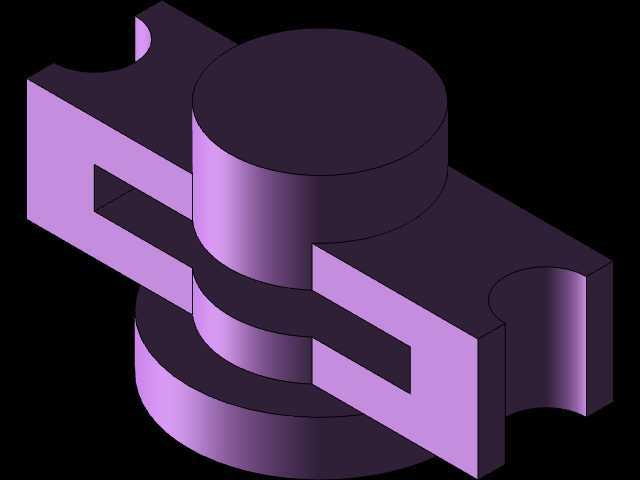

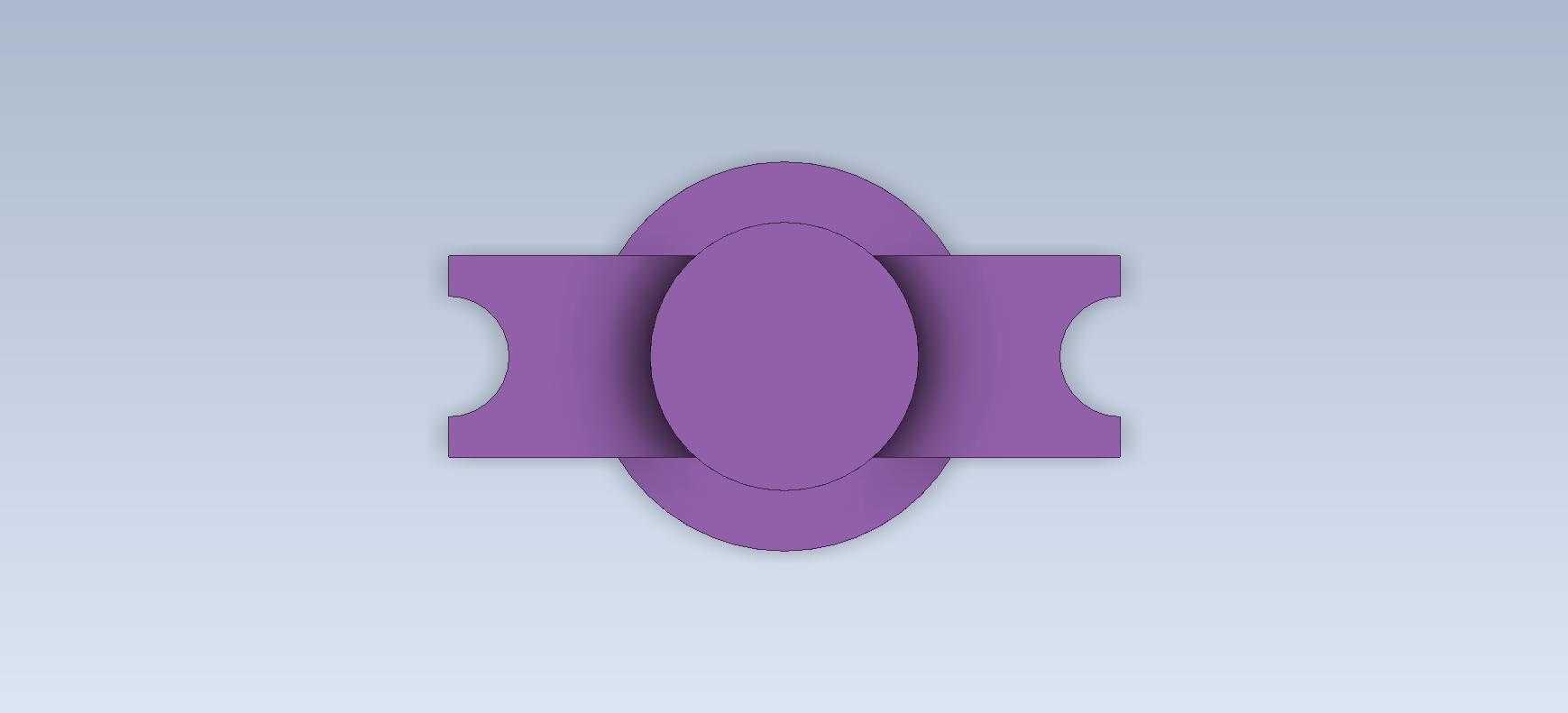

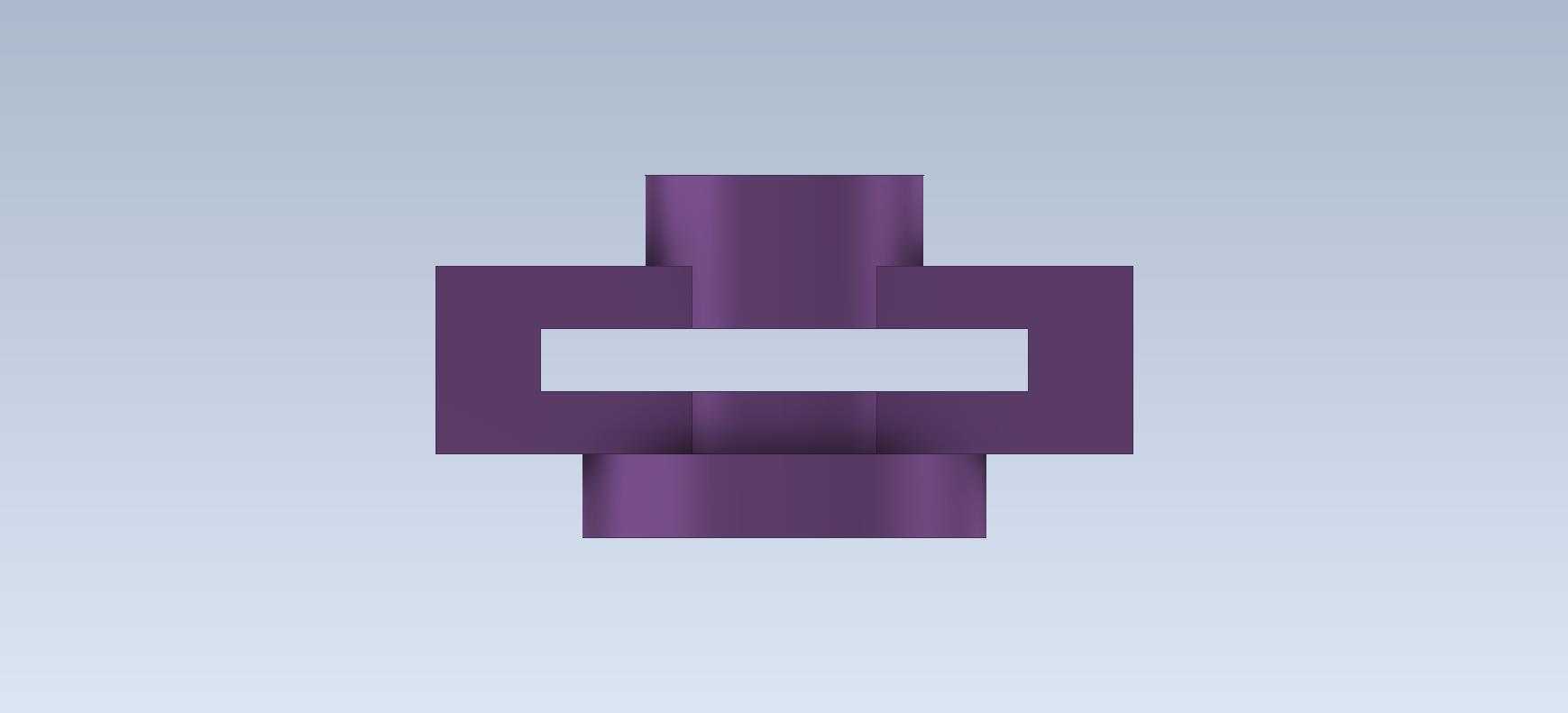

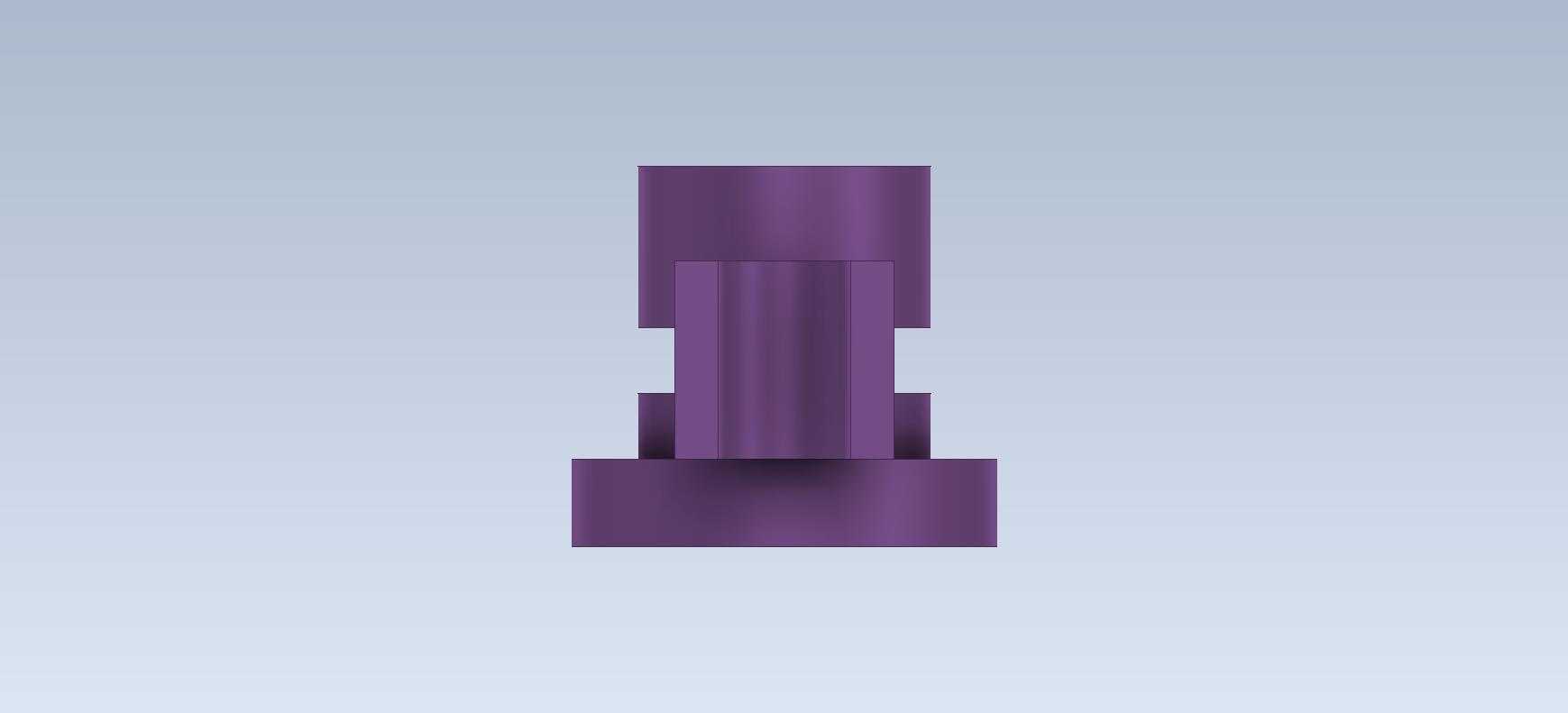

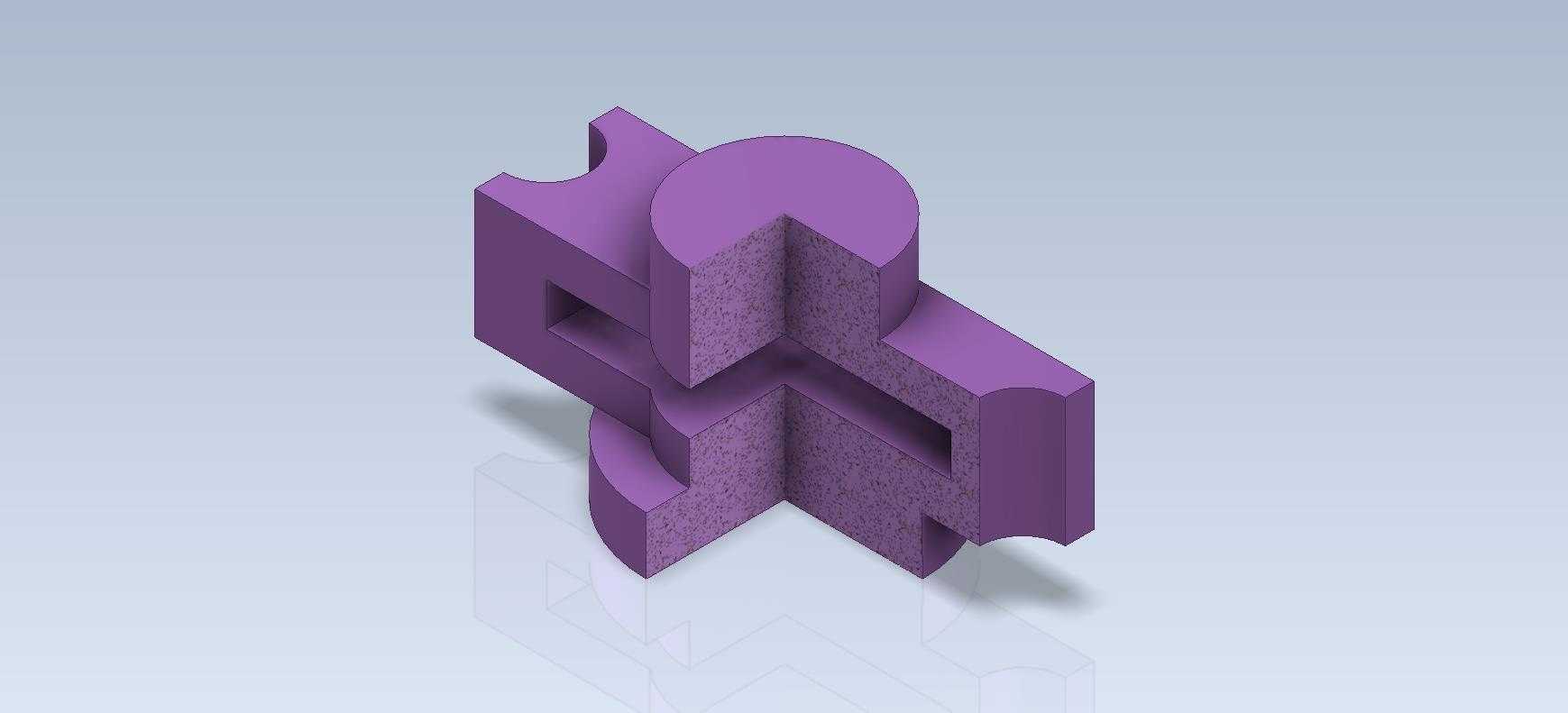

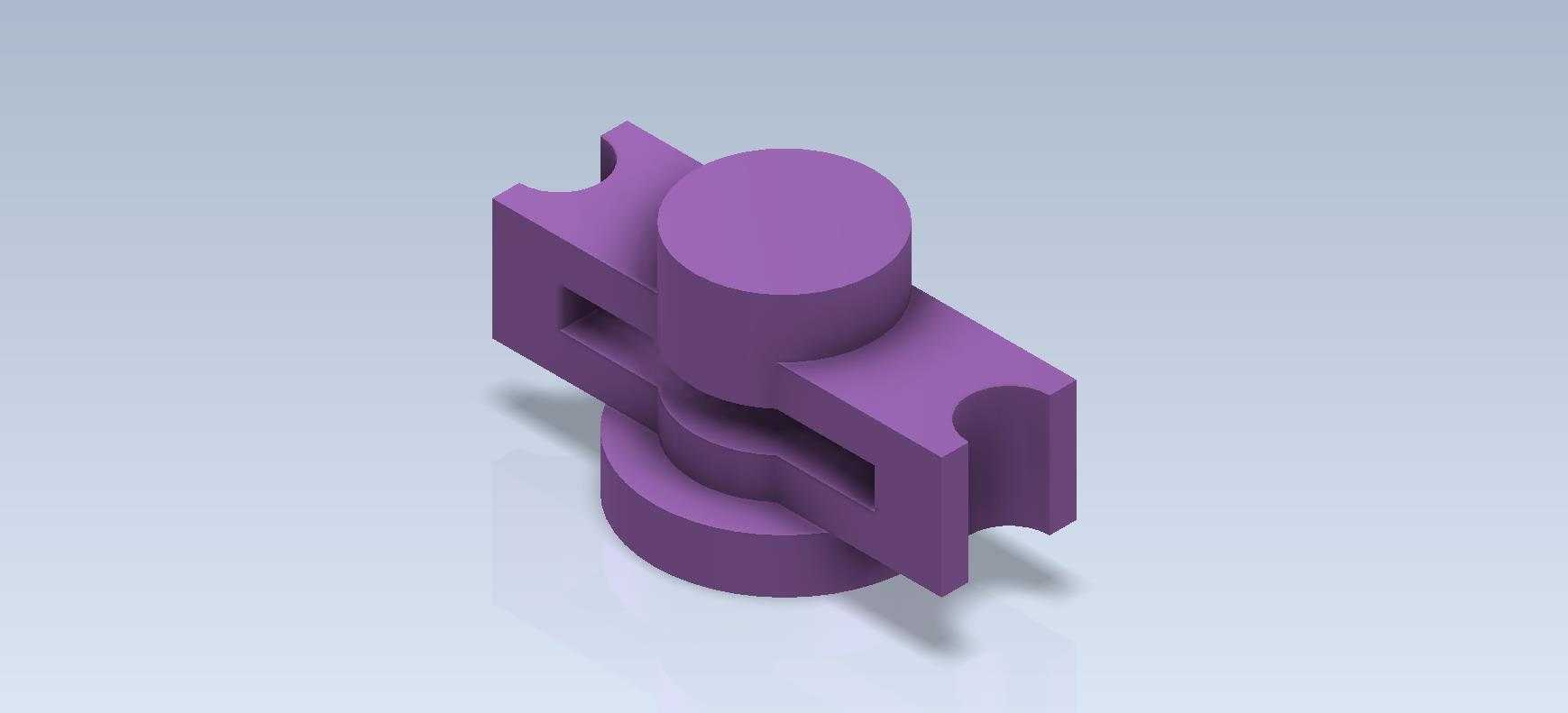

从结构设计思路来看,这个零件采用了中心圆柱凸台加两侧对称翼板的布局,中心的多层圆柱结构是核心的定位基准面,上层圆柱直径大于下层圆柱,形成一个天然的轴向限位台阶,安装时可以直接卡入对应安装板的预制孔内,不需要额外加装轴用挡圈就能实现轴向位置固定,减少了装配时的零件数量。两侧的翼板上开有通槽与半圆缺口,通槽的作用是为连接螺栓提供安装让位空间,同时可以在一定范围内调整安装位置,补偿加工过程中产生的孔位误差;翼板端部的半圆缺口则是为了与配套的圆柱销配合,实现安装时的快速对位,降低装配找正的时间成本。

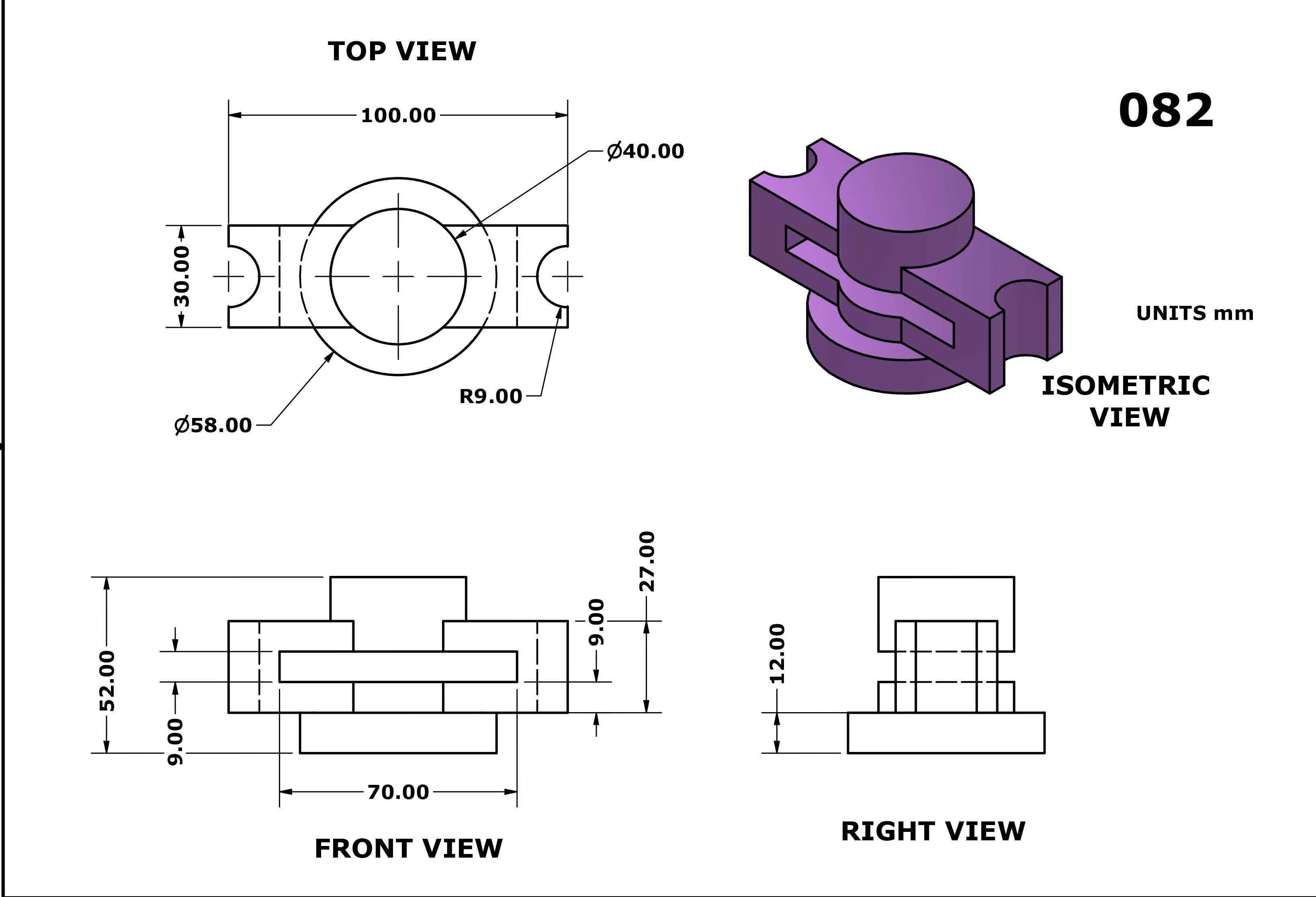

在外形尺寸与安装边界的考量上,这类练习件的尺寸比例完全按照实际工业应用中的常见连接块比例设置,中心圆柱的高度与直径比例控制在1.2:1,保证定位面有足够的接触面积,不会因为接触应力过大出现压溃变形;两侧翼板的外伸长度不超过中心圆柱直径的1.5倍,避免翼板过长导致受力时出现根部断裂,翼板的厚度与中心下层圆柱的高度保持一致,让零件在安装后可以与安装面完全贴合,不存在悬空的受力薄弱点。零件所有的棱边都做了微小的圆角处理,这不仅是为了去除加工后的毛刺,避免装配时划伤操作人员,更重要的是可以消除尖角处的应力集中,提升零件在交变载荷下的使用寿命。

从实际用途延伸来看,掌握这类零件的建模逻辑,能帮助工程师快速理解机械结构中“基准优先、功能匹配”的设计原则,很多复杂的机电连接部件,本质上都是这类基础结构的组合与变形——比如在小型电源设备的内部支撑结构中,就有大量类似的定位连接块,它们不需要承受过大的载荷,但对安装定位的精度有一定要求,同时要兼顾装配的便捷性,这类结构刚好能满足这类场景的需求。在建模过程中,需要特别注意各个特征之间的几何约束关系,中心圆柱的同轴度、两侧翼板的对称度、通槽与中心基准的位置度,这些公差要求在实际加工中会直接影响零件的装配效果,练习时就需要养成从加工与装配角度倒推建模约束的习惯,而不是仅仅画出外形轮廓。

另外,这类结构的材质选择也比较灵活,如果用在普通的室内设备中,采用ABS工程塑料注塑成型就可以满足使用要求,成本低重量轻;如果用在有一定载荷的工业设备上,可以选用铝合金材质进行铣削加工,兼顾强度与重量;如果是用在有耐磨要求的部位,还可以在中心圆柱的定位面加装衬套,提升零件的使用寿命。在设计这类零件时,不需要追求过于复杂的外形,所有的结构特征都要服务于实际的安装与使用需求,多余的特征不仅会增加建模与加工的成本,还可能成为受力薄弱点,反而降低零件的可靠性,这也是基础结构练习中最需要建立的设计思维。
