双立耳带孔拱形基座机械练习构件

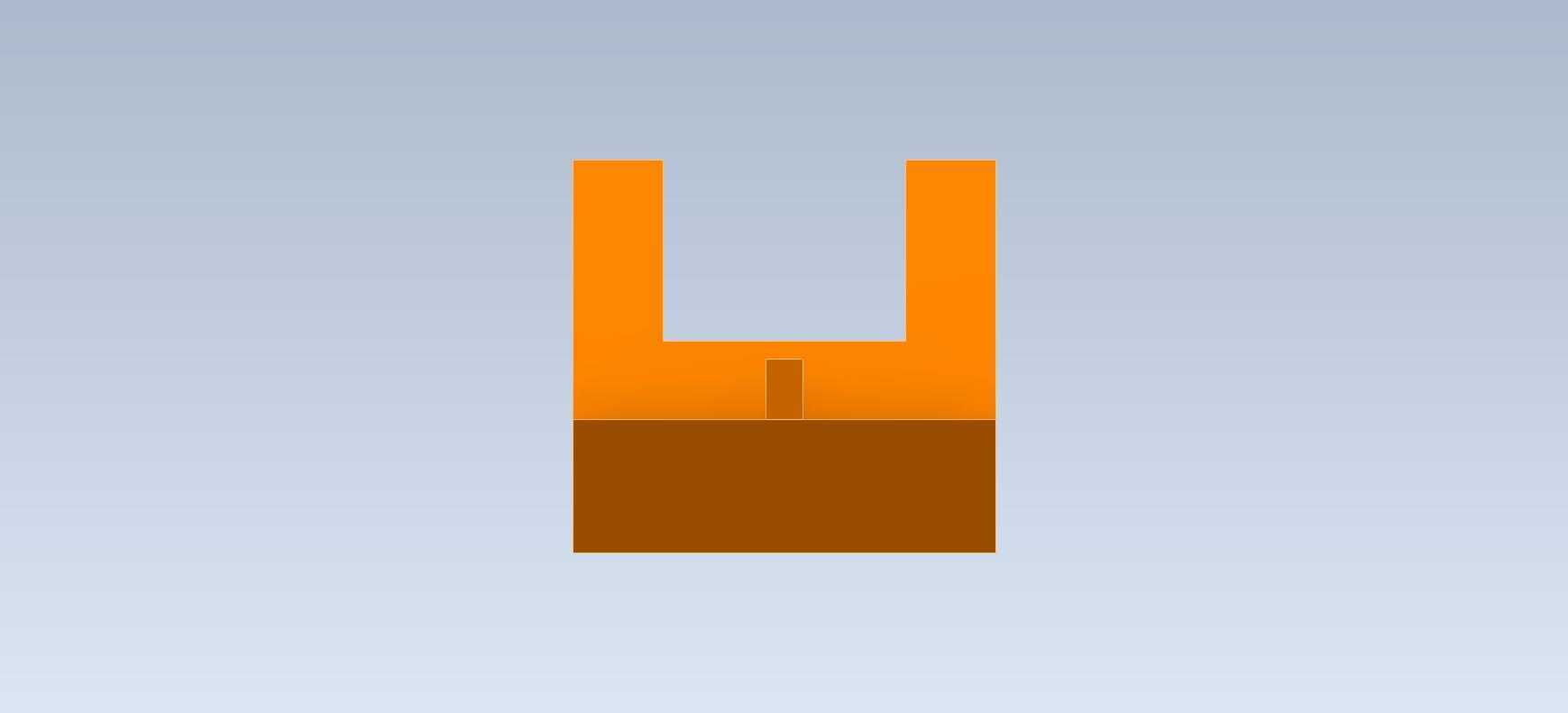

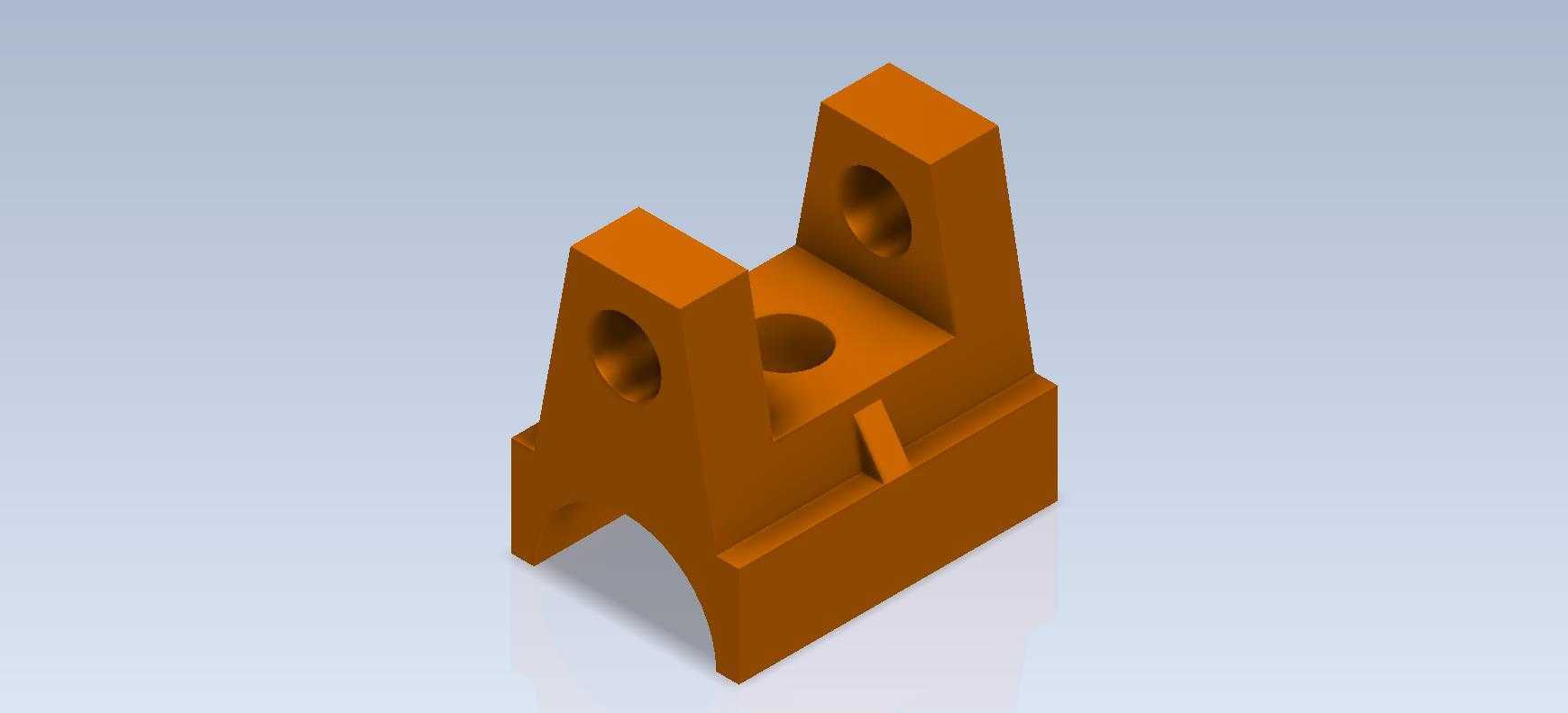

　　这类带双立耳、中部开孔、底部带拱形缺口的块状构件，常出现在小型机电设备的支撑定位场景中，比如低压配电回路里的小型元器件安装支架、自动化产线侧边的传感器转接固定座，或是教学实训台里的模块化连接基座，核心作用是为相邻部件提供稳定的安装基准，同时通过预留的孔位完成轴类零件穿接、紧固件锁附的装配需求。从结构设计逻辑来看，两个对称分布的立耳上的同轴通孔，是为了穿装铰接销轴，实现和相邻摆动部件的转动连接，孔位的同轴度公差需要控制在0.02mm以内，避免销轴装配后出现卡滞、偏磨的问题；立耳与底部基座的衔接处做了三角加强筋结构，能够抵消铰接部位传递的侧向弯矩，防止立耳受载后从根部断裂，筋板的厚度取基座壁厚的0.8倍，既保证强度又不会造成材料冗余。

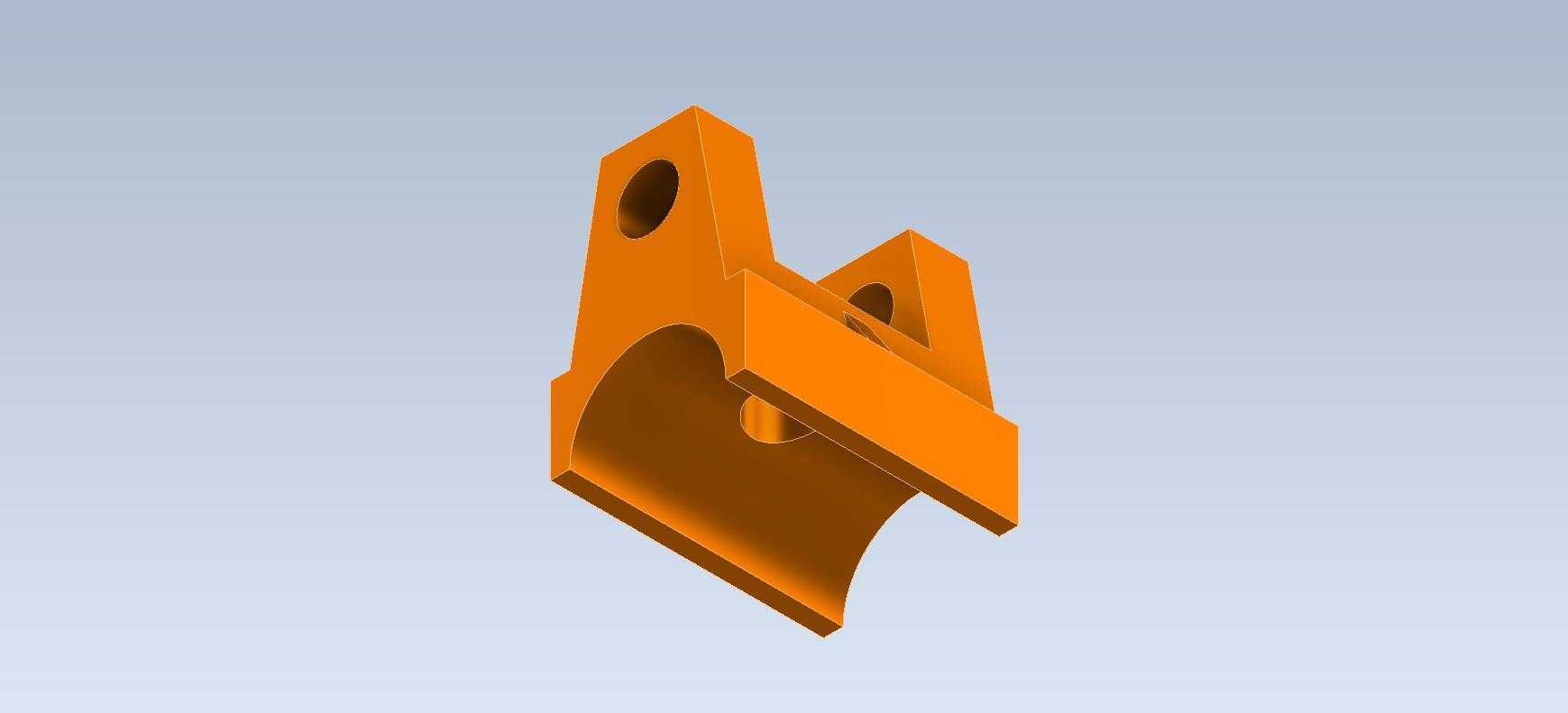

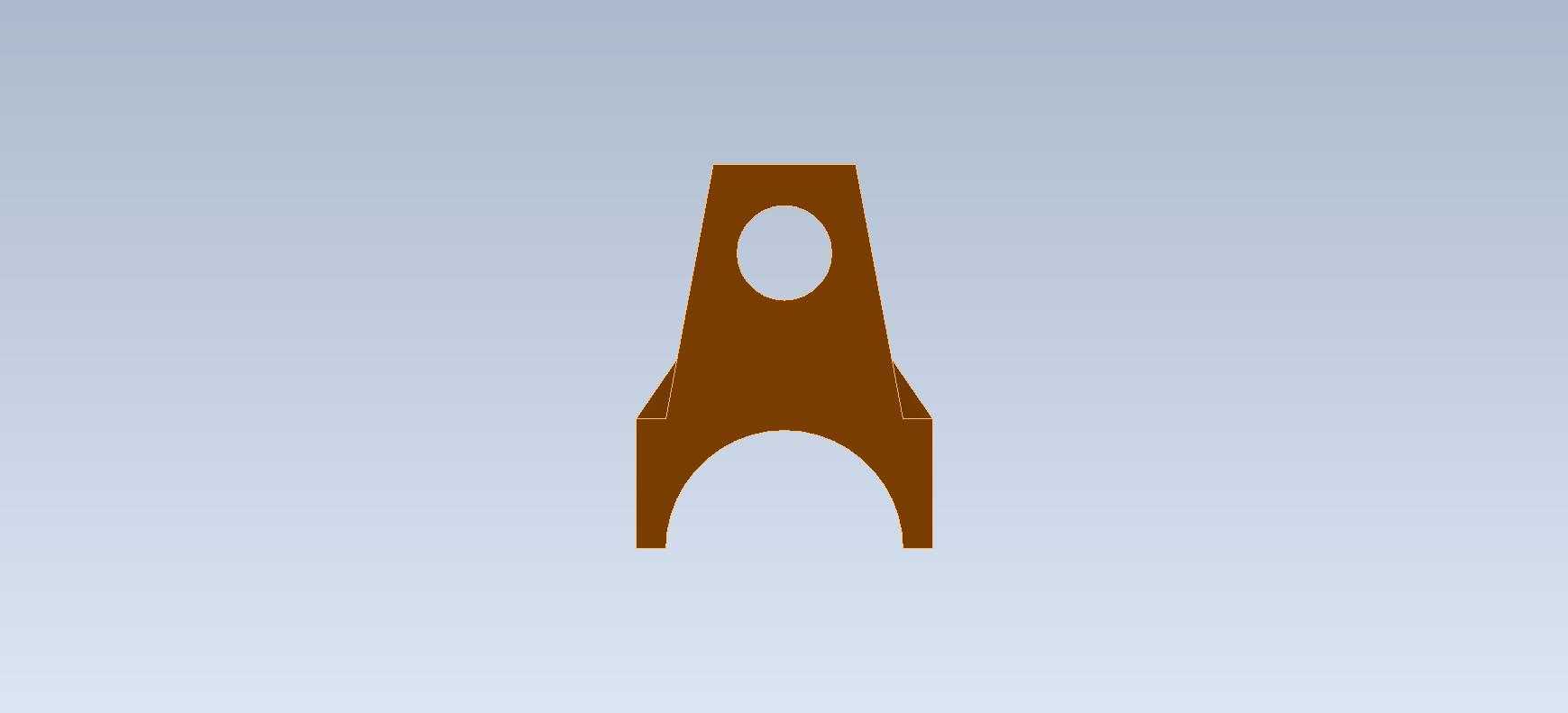

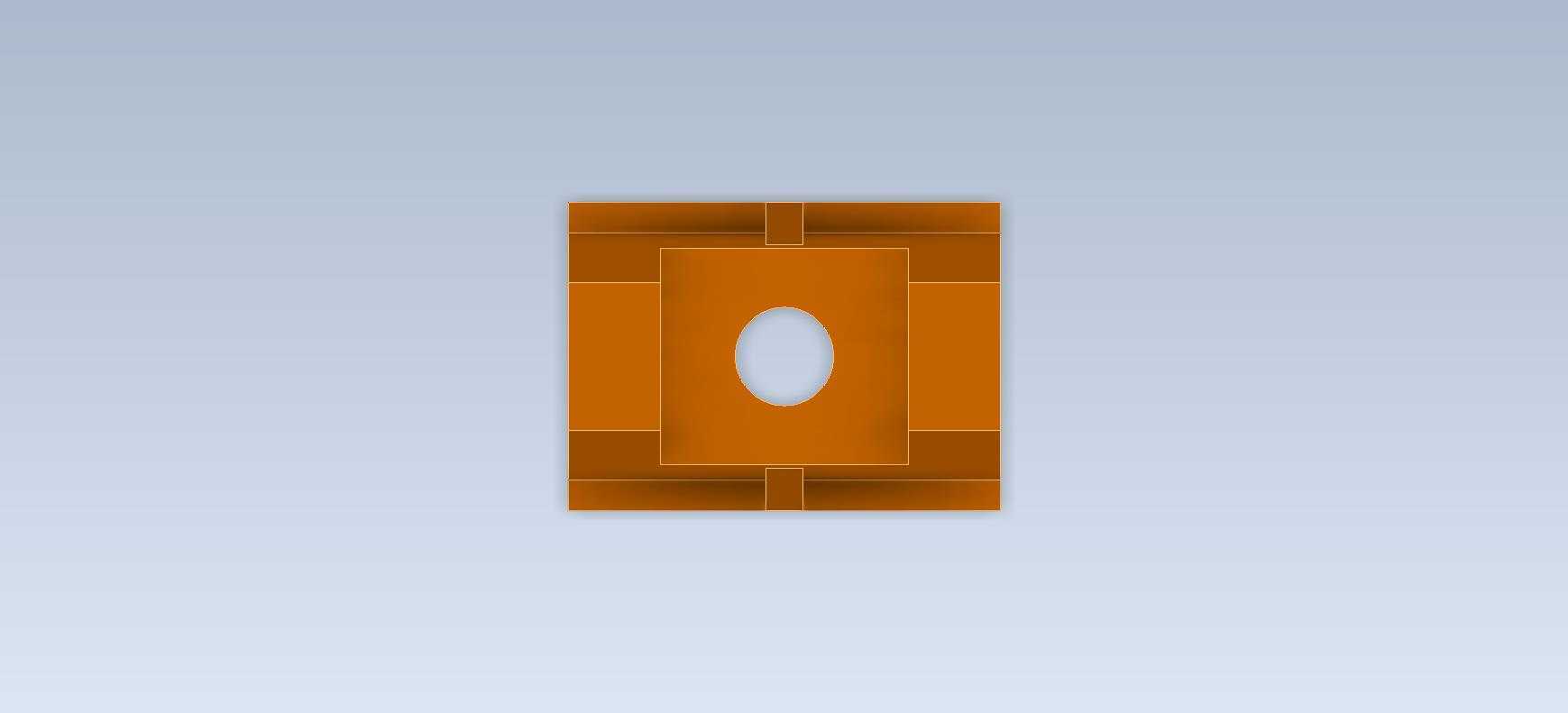

　　中部平台上的沉孔是用于锁装固定螺栓，将整个构件锁紧在安装基板上，沉孔深度刚好覆盖螺栓头的高度，保证装配后平台表面无凸起，不会干涉上方放置的其他零部件；底部的拱形缺口一方面是为了避让安装面上的走线、凸台等结构，另一方面也能减少构件和安装面的接触面积，降低平面加工的精度要求，只要保证缺口两侧的底面共面，就能实现稳定放置，不需要对整个底部做全平面精铣，能有效降低加工成本。

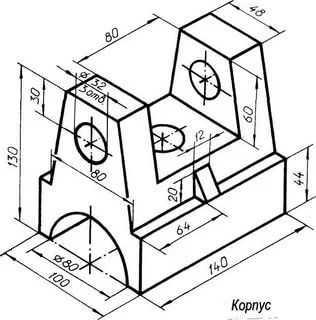

　　做三维建模的时候，要先从底部基座的轮廓开始绘制草图，先拉出主体的方块结构，再通过拉伸切除做出底部的拱形缺口，之后在基座上方对称绘制两个立耳的截面，拉伸生成立耳结构后，在立耳对应位置打同轴通孔，注意两个孔的中心要和基座的对称中心面重合，避免出现装配错位；中部的沉孔要定位在基座平台的中心位置，保证螺栓锁紧后受力均匀，最后在立耳和基座的衔接处添加加强筋特征，做所有棱边的0.5mm倒角，去除尖锐边角，避免装配时划伤操作人员，也能减少应力集中。

　　实际选型使用时，要注意构件的整体安装边界，两个立耳的外侧间距决定了铰接部位的安装宽度，不能超过相邻摆动部件的内侧间隙，底部基座的长宽尺寸要匹配安装基板上的预留孔位，拱形缺口的半径要大于需要避让的凸台或线缆的最大直径，避免出现安装干涉；如果是用于有振动的设备场景，还可以在底部接触面上增加橡胶减震垫的安装槽，提升构件的抗振性能，减少铰接部位的松动概率。这类构件的结构虽然简单，但涵盖了拉伸、切除、筋、孔、倒角等最常用的机械建模特征，非常适合入门设计者练习特征建模的思路，理解对称结构的定位方法、装配避让的设计逻辑，以及工艺性结构的添加原则，建模过程中要时刻考虑后续加工、装配的实际需求，不能只追求外形相似，忽略结构的合理性。
