带安装底座的立式轴承支撑座结构设计

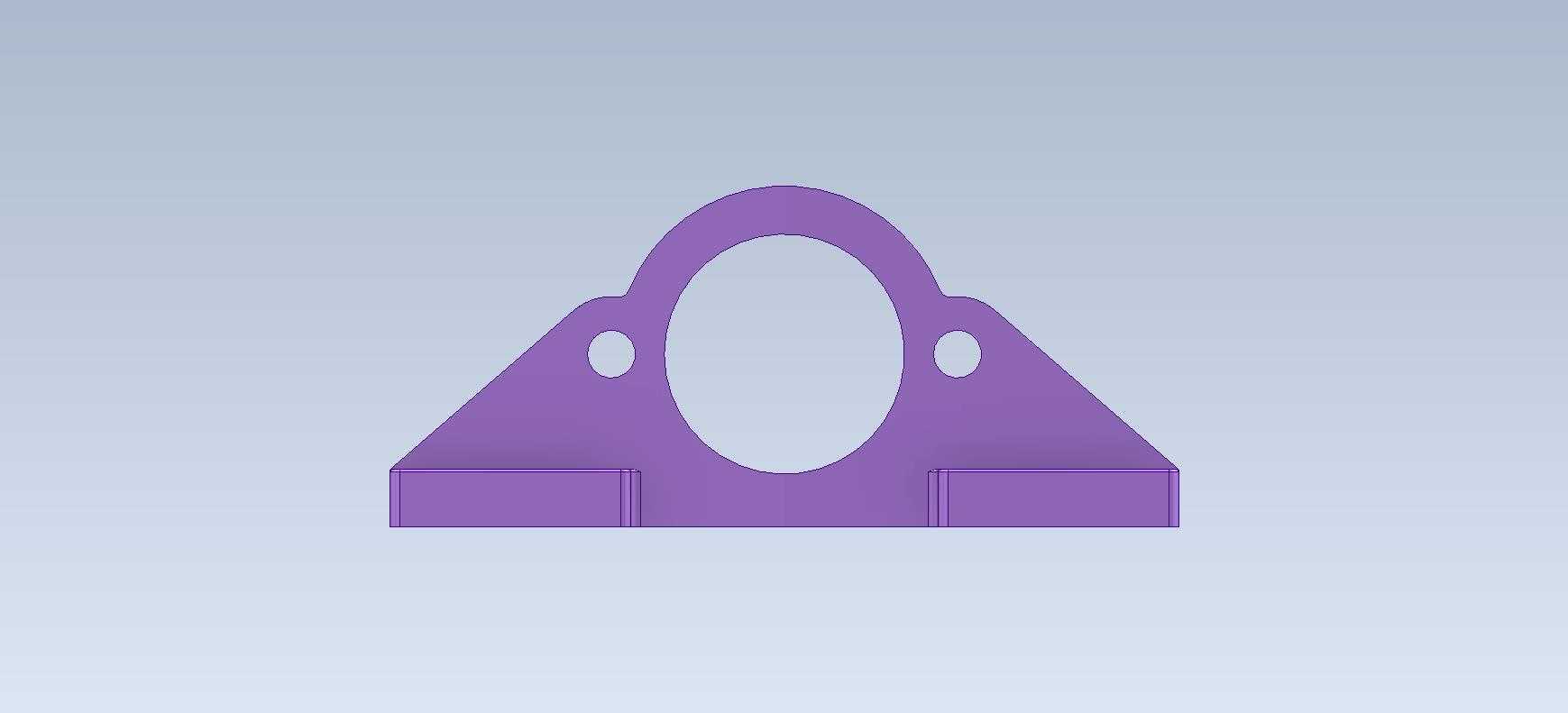

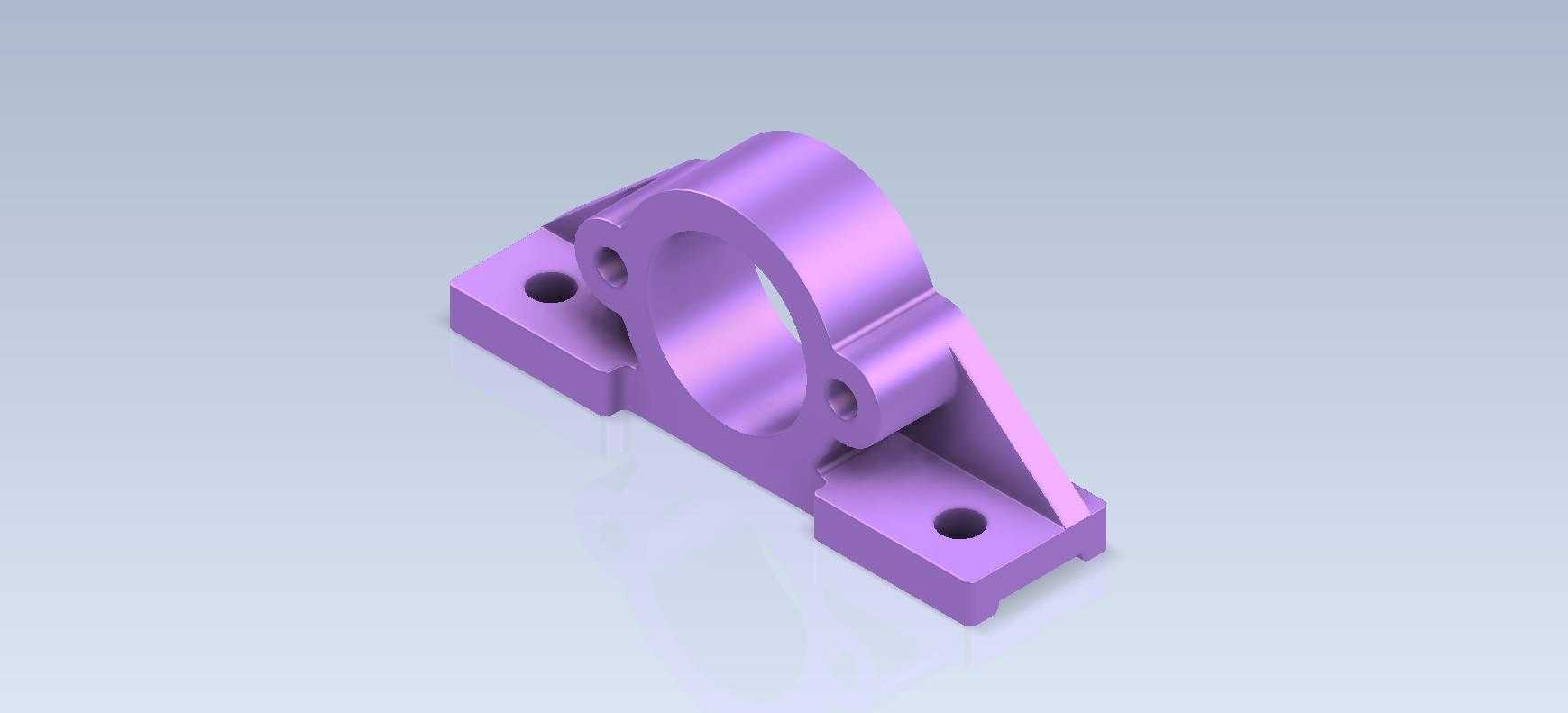

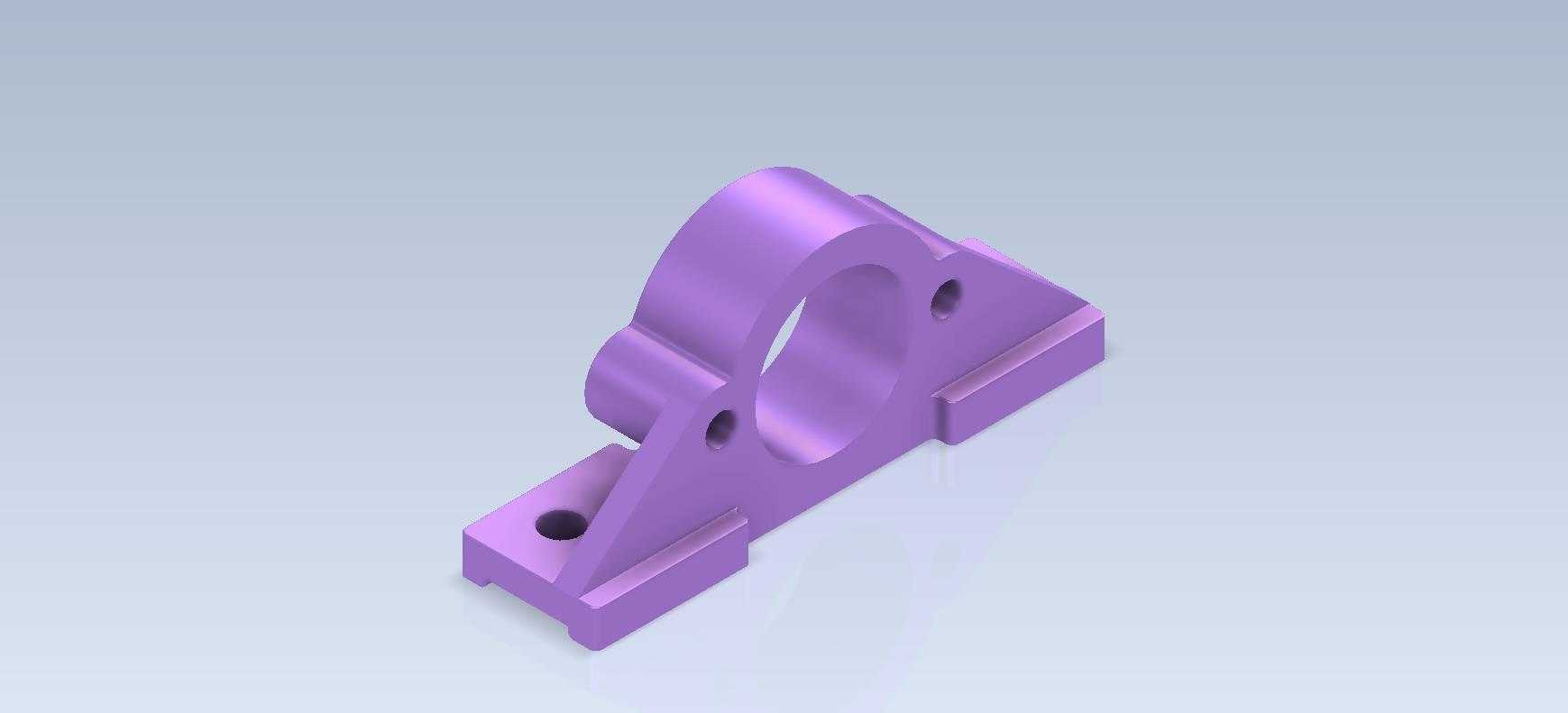

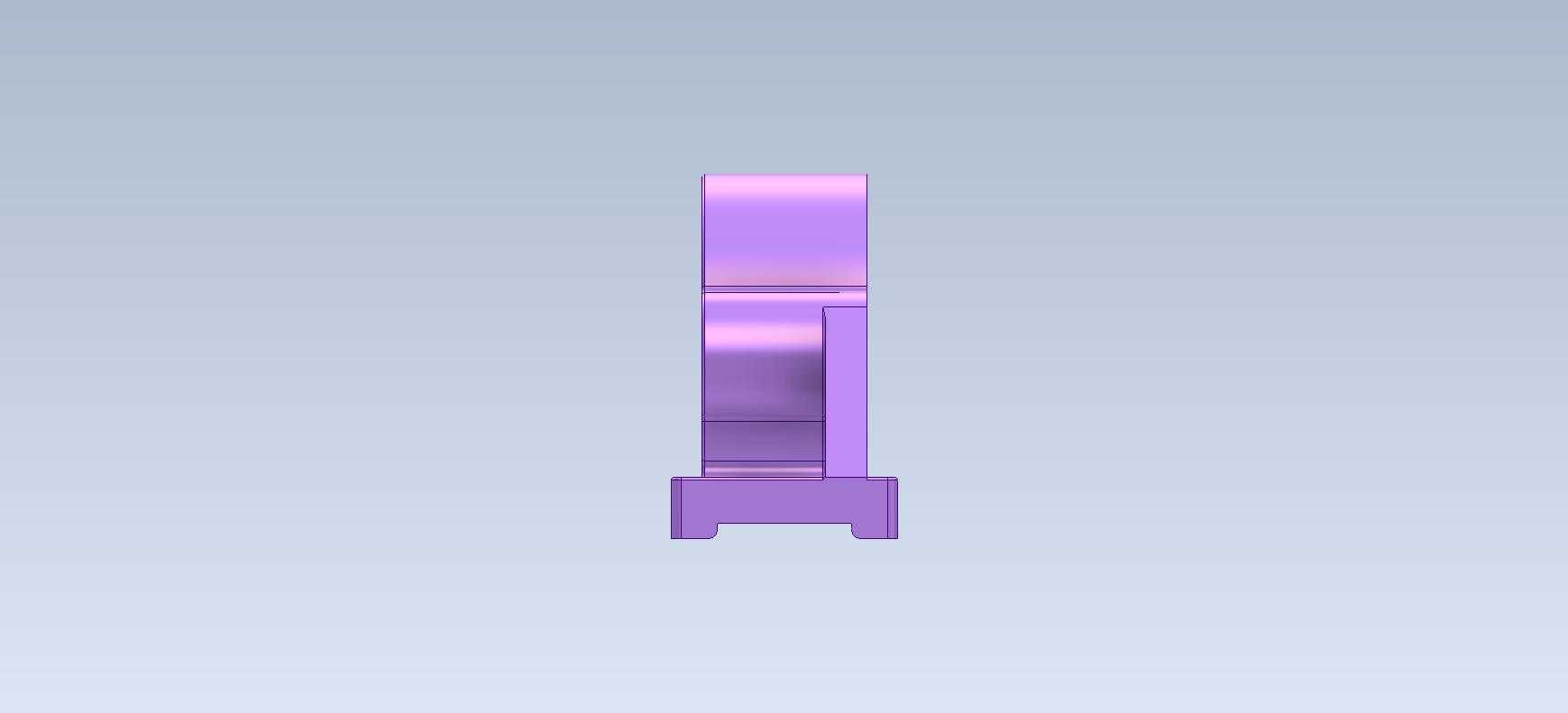

这款带双侧安装翼的立式支撑结构，核心应用场景覆盖轻工输送线、小型自动化设备的转轴支撑工位，也可作为教学实训中典型的机械零件建模练习案例，帮助初学者掌握带安装基准、加强结构的零件建模逻辑。从实际设备用途来看，该结构主要承担径向载荷的传递与转轴的径向定位，中部的通孔用于装配标准滚动轴承或滑动轴套，两侧的安装底板通过螺栓与设备机架面贴合固定，将转轴运转过程中产生的径向力均匀传导至安装基面，避免轴系出现偏摆、振动超差的问题。

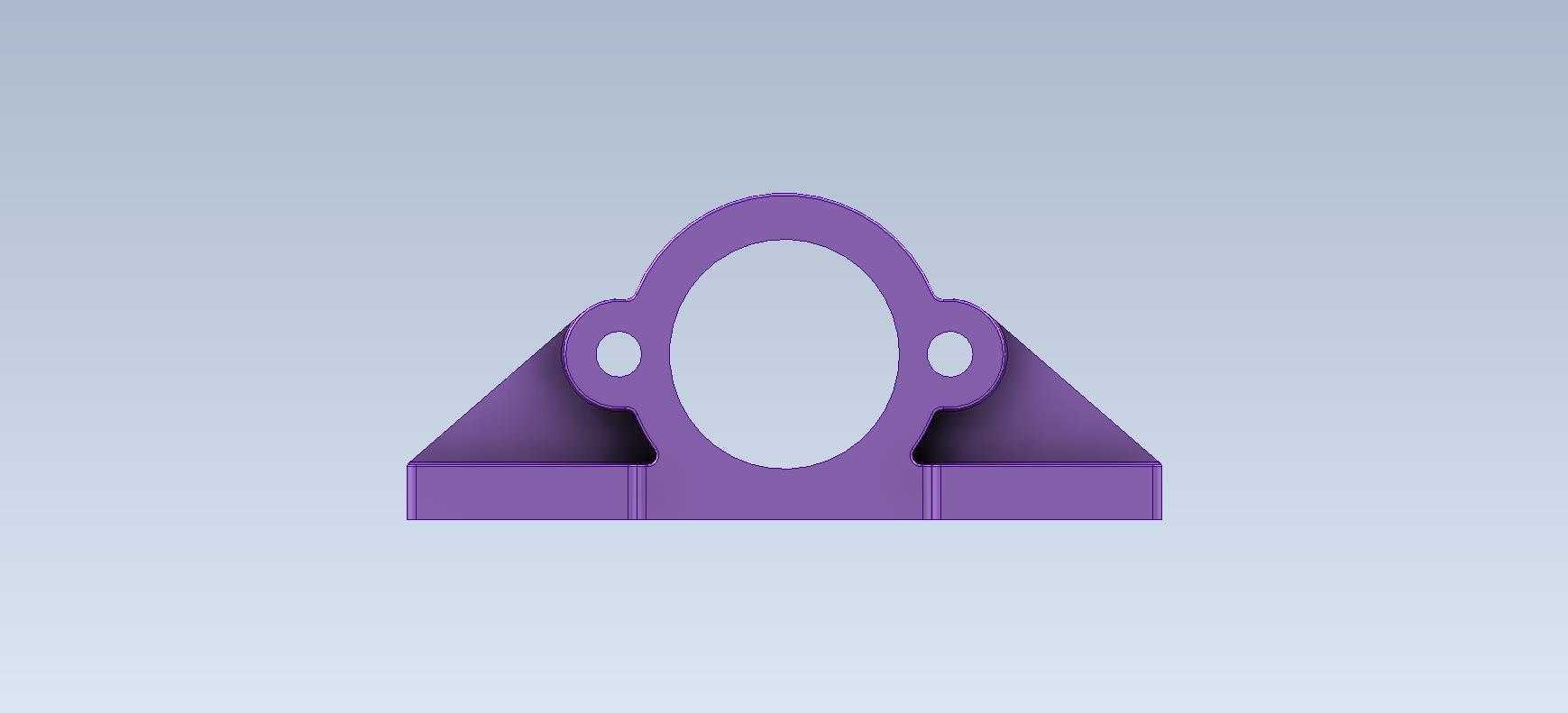

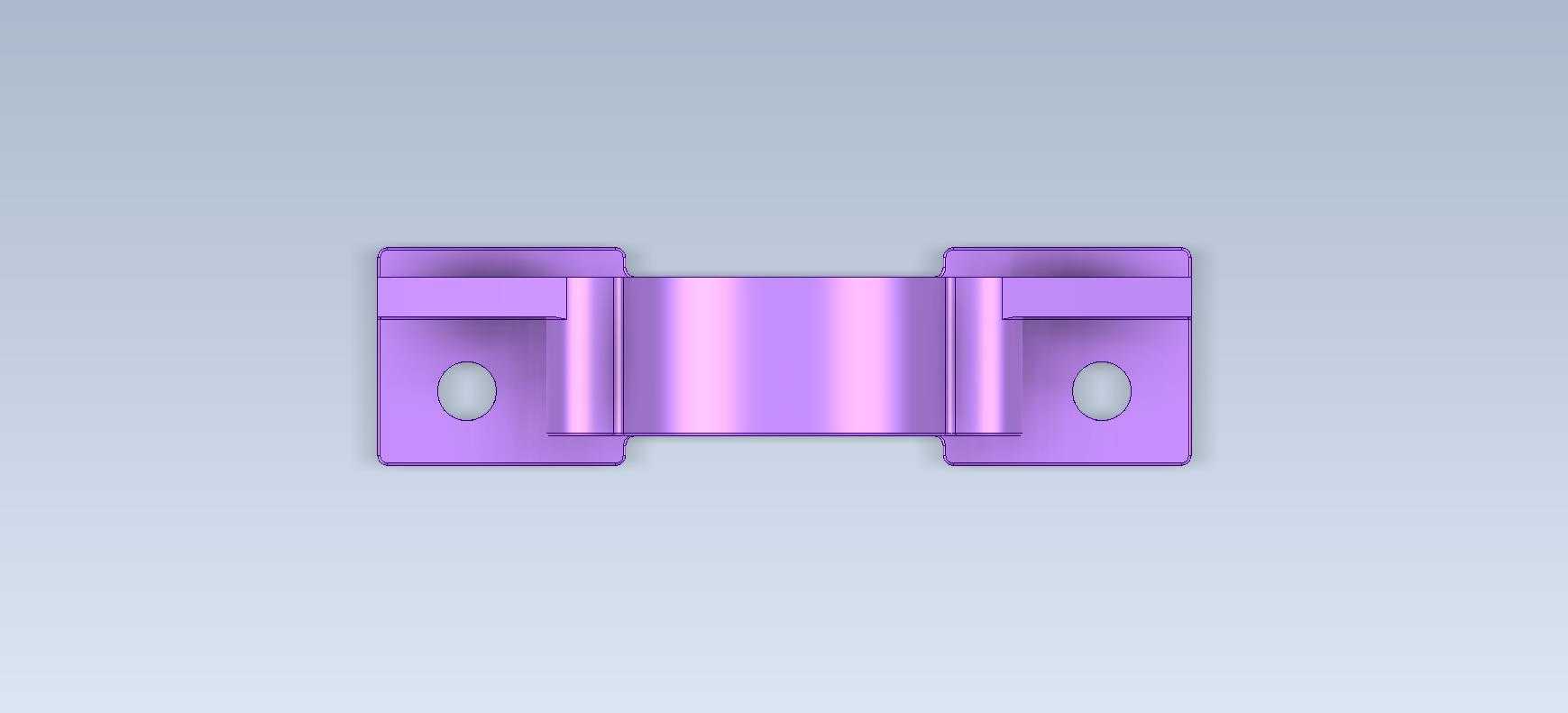

从功能特性上看，结构在轴承安装孔与底板之间设置了三角形加强筋，这一设计并非冗余结构：当支撑座承受单侧径向载荷时，加强筋可以大幅降低安装孔与底板衔接位置的应力集中系数，避免长期交变载荷下出现衔接处开裂的失效问题；两侧底板上的沉头安装孔做了锪平处理，能够保证螺栓装配后头部不突出底板平面，确保支撑座与安装基面完全贴合，不会出现装配间隙导致的支撑精度下降。中部轴承孔的两端做了微小的倒角处理，既可以去除机加工后的锐边毛刺，也能在压装轴承时起到导向作用，避免轴承外圈被孔口锐边划伤，影响装配精度。

设计思路上，整个结构优先遵循基准统一原则，以底板的下表面作为核心安装基准，轴承孔的中心高、安装孔的位置度全部以该基准进行尺寸链推导，确保加工完成后轴承孔的轴线与安装基面保持平行，避免轴系装配后出现别劲的问题。结构的壁厚设计保持均匀，轴承安装筒的壁厚、底板厚度、加强筋厚度按照3:2:1的比例设置，既可以满足强度要求，也能避免铸造或注塑成型时出现壁厚不均导致的缩孔、变形缺陷。两侧的安装孔间距设置留有足够的扳手操作空间，装配时可以方便地使用内六角扳手完成螺栓紧固，不会出现工具与轴承筒外壁干涉的问题。

从外形尺寸与安装边界来看，该支撑座整体长度方向尺寸适配常用的20系列、30系列铝型材机架的安装孔距，底板宽度方向不会超出铝型材的安装面宽度，不需要额外加装过渡连接板；轴承孔的内径适配常用的微型轴承、小型深沟球轴承尺寸，中心高尺寸匹配常规小型输送辊、同步带轮的安装高度要求，不需要额外调整轴系的安装位置。安装时需要注意，底板下表面与机架贴合面需要保证平面度不低于0.1mm，若机架面存在焊接凸起或加工刀痕，需要打磨平整后再进行装配，否则会导致轴承孔轴线倾斜，直接影响轴系的运转平稳性，长期运行还会加剧轴承的磨损，缩短轴承的使用寿命。

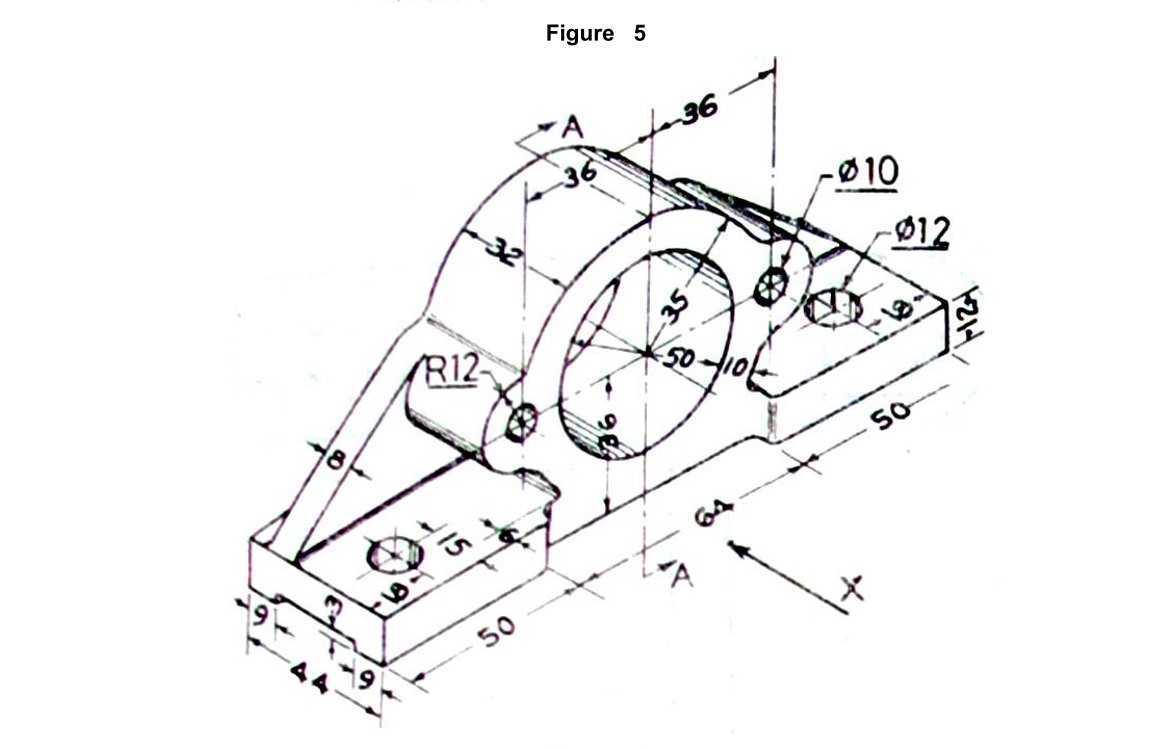

在建模练习层面，该结构涵盖了拉伸、切除、筋特征、倒角、沉头孔等常用的三维建模特征，建模过程中可以练习基准面的选择、特征的父子关系梳理，避免出现特征参考丢失导致的建模失败问题；同时也可以通过该模型练习工程图的标注逻辑，掌握安装基准、形位公差的标注方法，理解机械设计中基准选择对加工、装配精度的影响，对于刚接触三维建模的机械设计从业者来说，是非常典型的基础练习案例，能够帮助建立从建模到加工装配的完整设计思维，避免出现仅关注外形、忽略实际装配与加工可行性的设计问题。
