立式带孔支撑安装固定支座结构

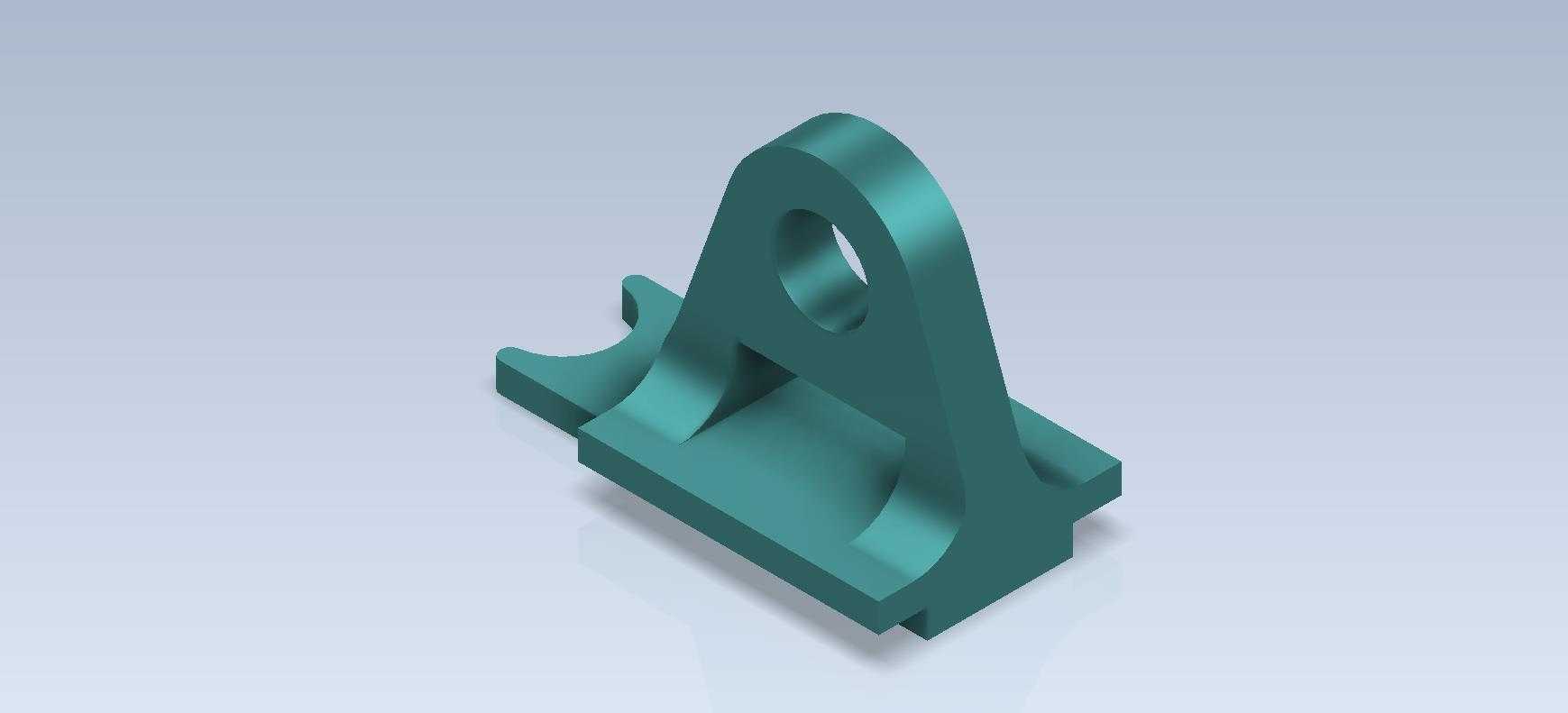

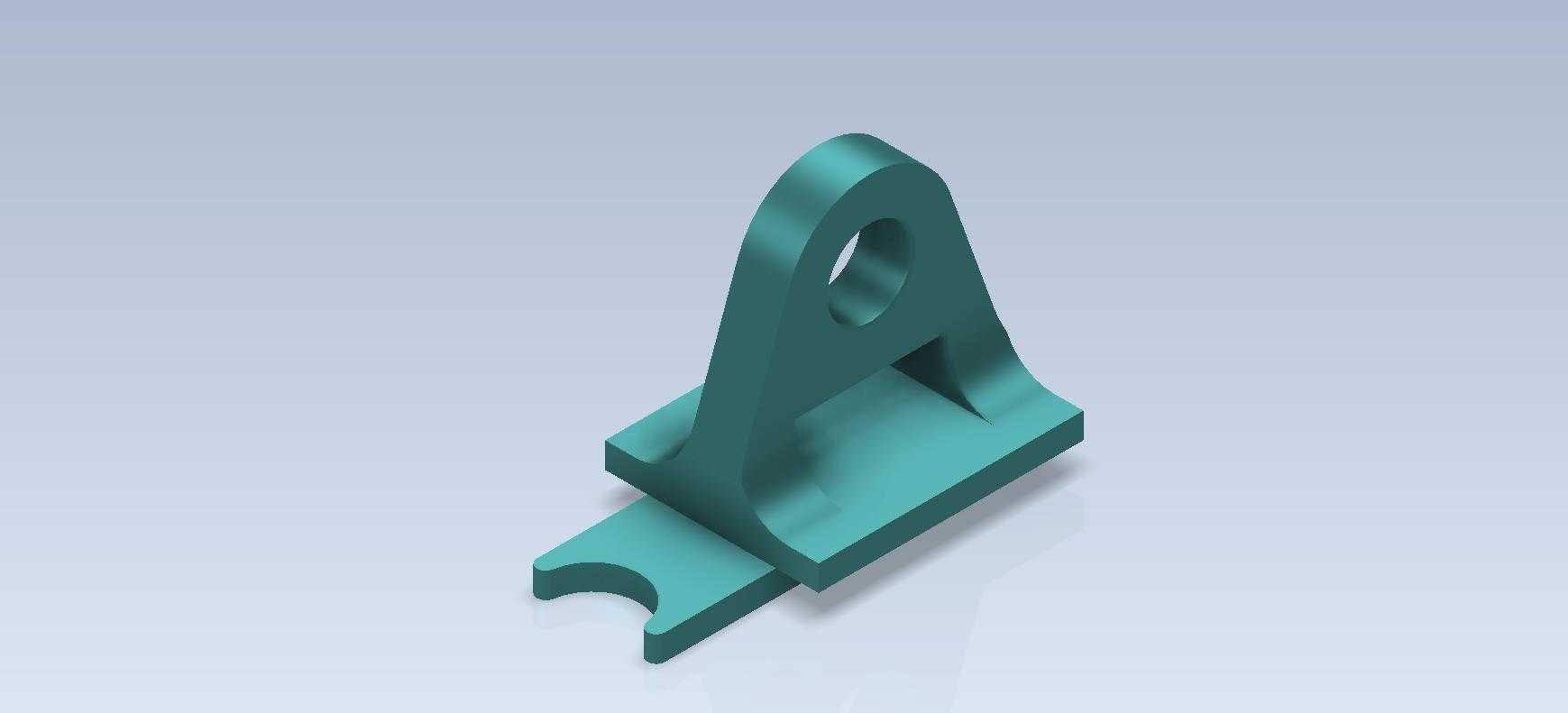

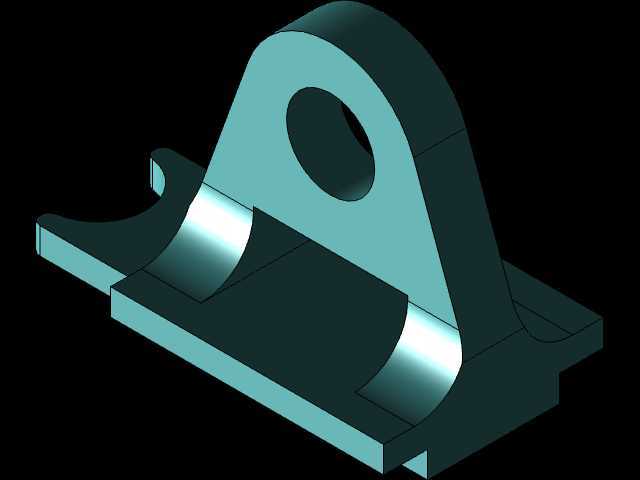

　　这类立式带孔支撑支座属于通用机械结构里的典型支撑类零件，日常在小型工装夹具、非标自动化设备的辅助定位单元、教学实训台架的构件连接场景中十分常见，核心作用是为轴类零件、连杆构件或者小型功能模块提供稳定的竖向支撑，同时通过立板上的通孔完成铰接或者穿轴定位，底部的安装边则负责将整个支座固定在设备基板、型材架或者工作台面上，避免支撑部位受载后出现偏移、晃动。从结构设计逻辑来看，整个零件采用一体化铸造成型后机加工的工艺思路，主体分为底部安装基座、中部加强筋结构、上部带孔立板三个功能段，没有多余的冗余结构，在满足支撑强度要求的前提下尽可能压缩了整体体积，减少材料占用。

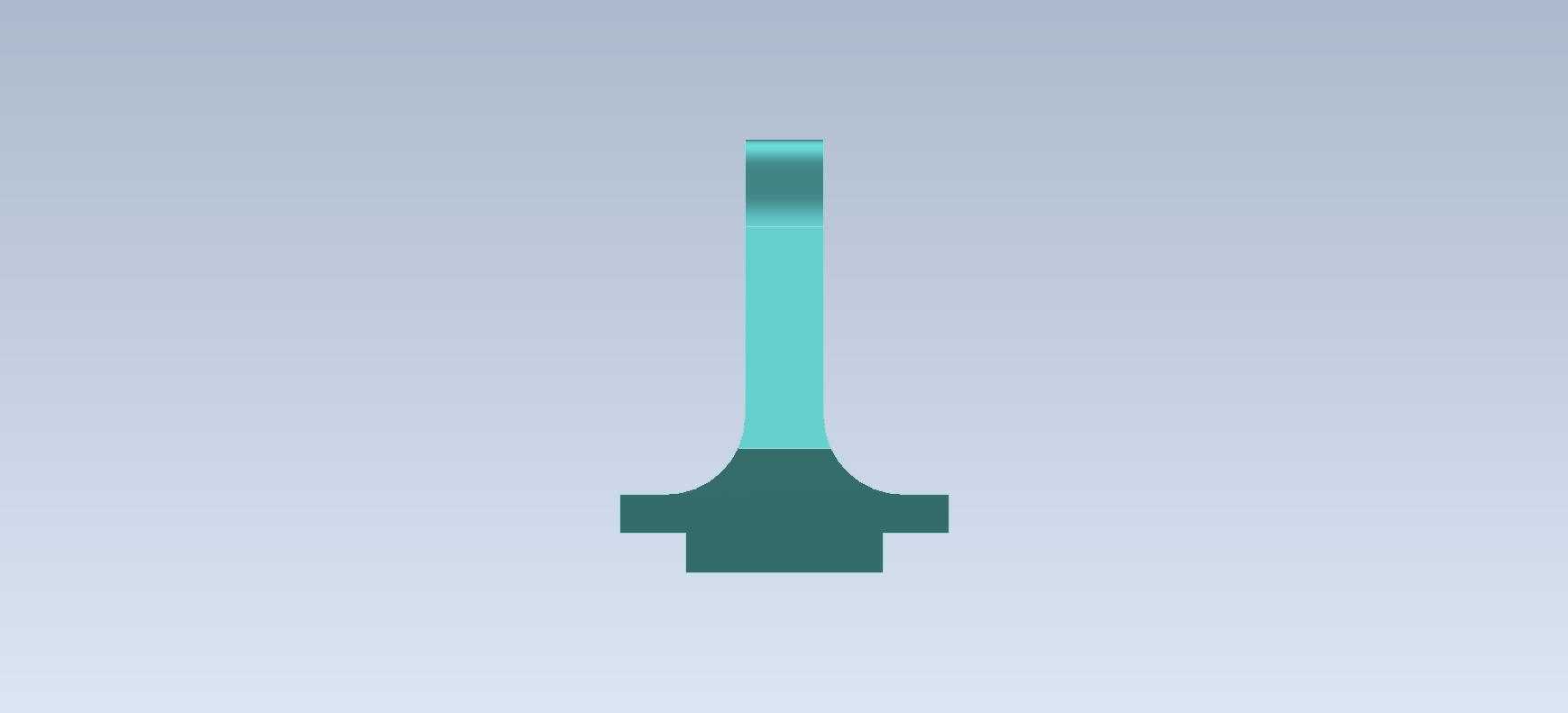

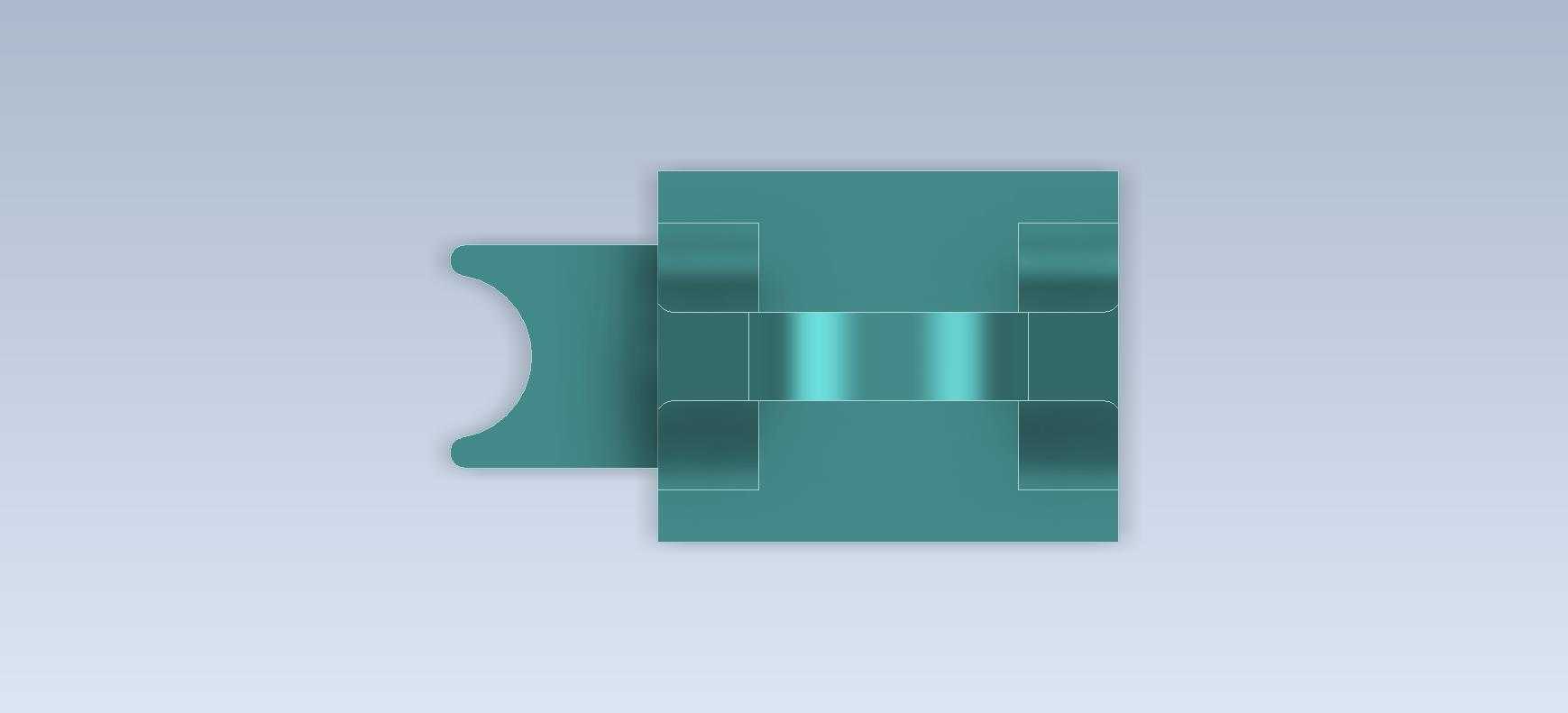

　　底部安装基座做了两侧延伸的凸边设计，凸边上预留的安装位可以适配M6到M8规格的内六角螺栓，安装时不需要额外加工沉台，直接从上方穿入螺栓就能完成固定，基座底面设计为全平面结构，和安装基面的接触面积足够大，即使承受侧向的倾覆力矩也能保持稳定，不会出现局部应力集中导致的基座变形。中部的过渡区域做了大圆弧过渡的加强筋设计，筋板同时连接底部基座和上部立板，顺着立板的受力方向布置，当上部通孔穿入的轴类零件承受径向载荷时，筋板可以将载荷均匀分散到整个底部基座上，避免立板和基座连接的根部出现应力断裂，相比直棱角的连接结构，圆弧过渡的设计也能减少铸造或者3D打印过程中的应力集中问题，降低零件成型后的开裂风险。

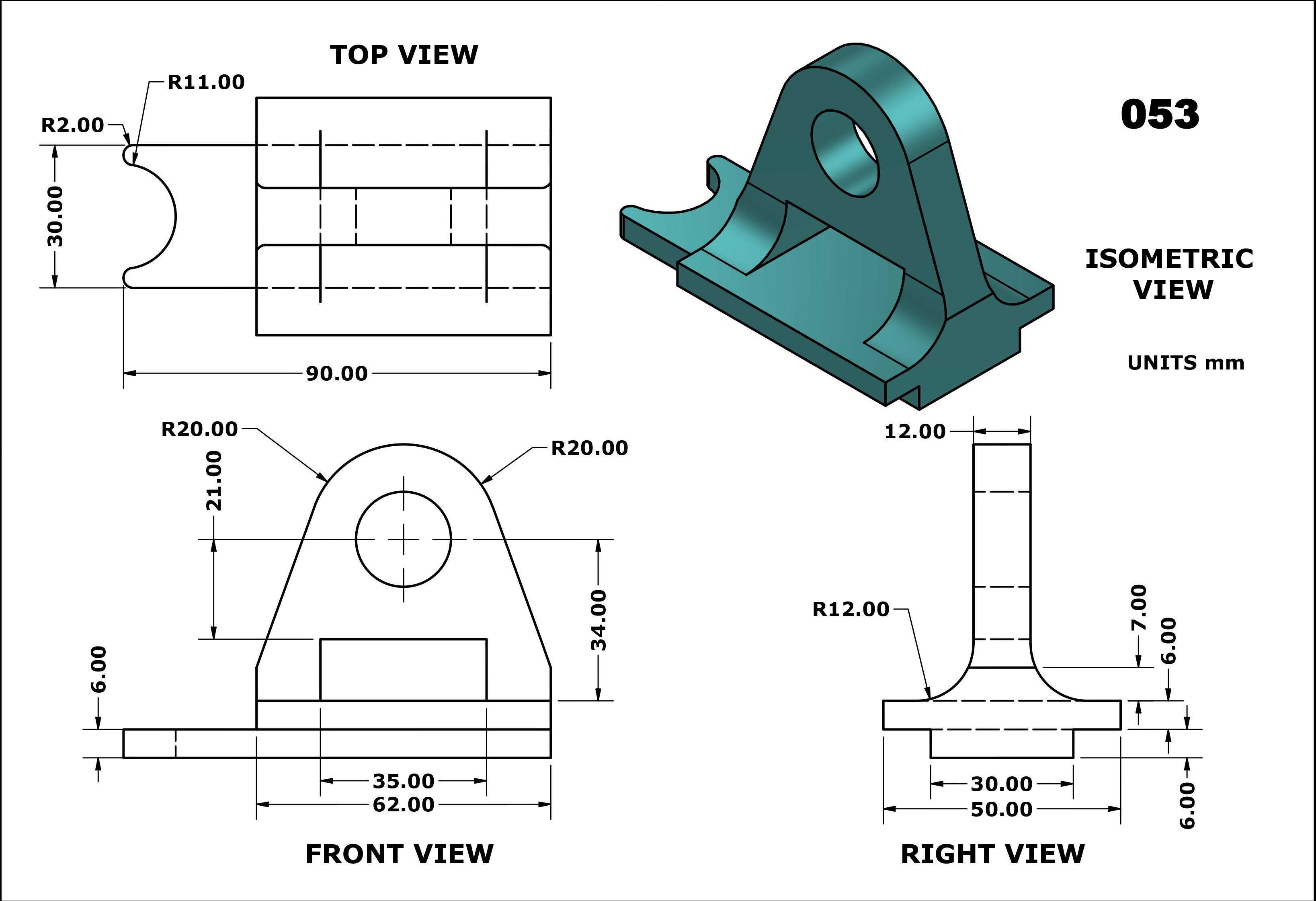

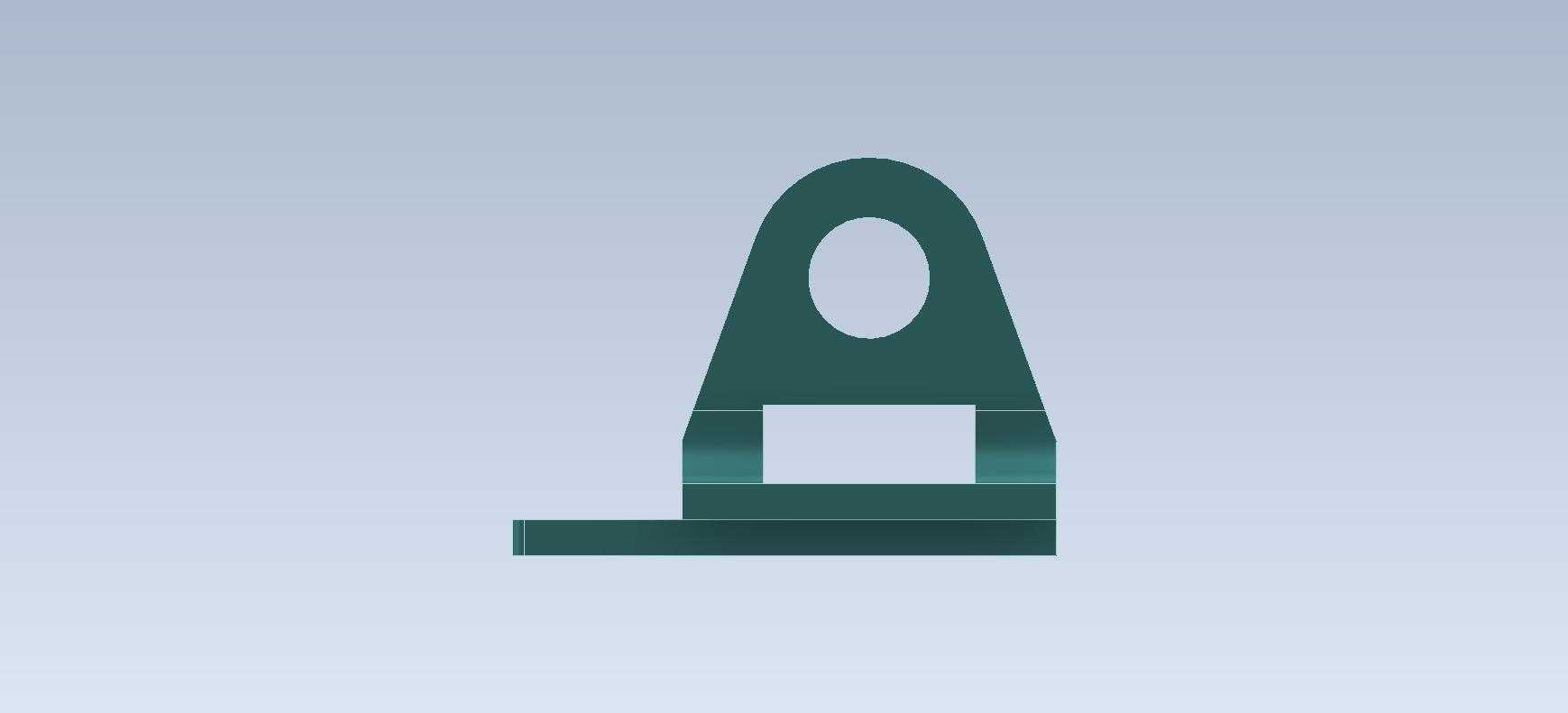

　　上部的立板做了中间大孔、两侧圆弧收边的结构，中间的通孔为光孔设计，孔径适配常用的10mm到16mm直径的铰接轴，孔的内壁需要做精镗加工保证同轴度，确保穿入的轴件转动顺畅不会出现卡滞，立板的顶部做了圆弧收头，两侧和筋板衔接的位置也做了斜面过渡，既减少了零件的整体重量，也避免了尖锐棱角带来的安装安全隐患。从安装边界尺寸来看，这类支座的整体高度通常控制在80mm到120mm区间，底部安装边的总宽度在100mm左右，基座的厚度在15mm上下，安装孔的中心距按照通用型材的间距设计，能够直接适配欧标2020、3030型材的安装孔位，不需要额外做转接板。

　　在实际建模过程中，这类零件是非常典型的基础特征练习案例，需要熟练掌握拉伸凸台、拉伸切除、圆角、筋特征这些基础建模命令的使用，同时也要兼顾零件的工艺合理性，比如所有的棱边都要根据装配需求设置合适的倒角或者圆角，安装面的平面度公差要标注合理，铰接孔的圆柱度公差要满足转动配合的要求，不能只追求外观造型而忽略实际加工和装配的可行性。在实际应用场景中，这类支座经常被用在小型手动压力机的导向轴支撑、料道的挡料机构铰接座、检测设备的传感器安装支架、教学实验台的构件连接座等位置，因为结构简单、安装方便、支撑稳定性好，不需要复杂的调整就能满足使用要求，很多非标设计中都会优先选用这类成熟的支撑结构，只需要根据实际的载荷大小调整立板厚度、孔径和安装尺寸，就能快速适配不同的使用需求，不需要从零开始重新设计结构，能够有效缩短非标设备的设计周期。建模的时候还要注意，零件的拔模角度要设置合理，如果采用铸造工艺，所有的竖直面都要设置1到2度的拔模斜度，方便脱模；如果采用机加工方式制作，要考虑刀具的可达性，比如内侧的圆角半径不能小于常用铣刀的最小半径，避免出现无法加工的特征。另外，上部铰接孔的两端要做倒角处理，方便轴件穿入，也能去除孔口的毛刺，避免装配时划伤轴件表面。底部安装面的粗糙度要求不需要太高，只要达到普通机加工的Ra6.3就能满足安装要求，而铰接孔的内壁粗糙度需要达到Ra1.6，保证轴件转动时的顺畅度，减少磨损。
