带双安装孔斜向支撑铰接固定支座结构

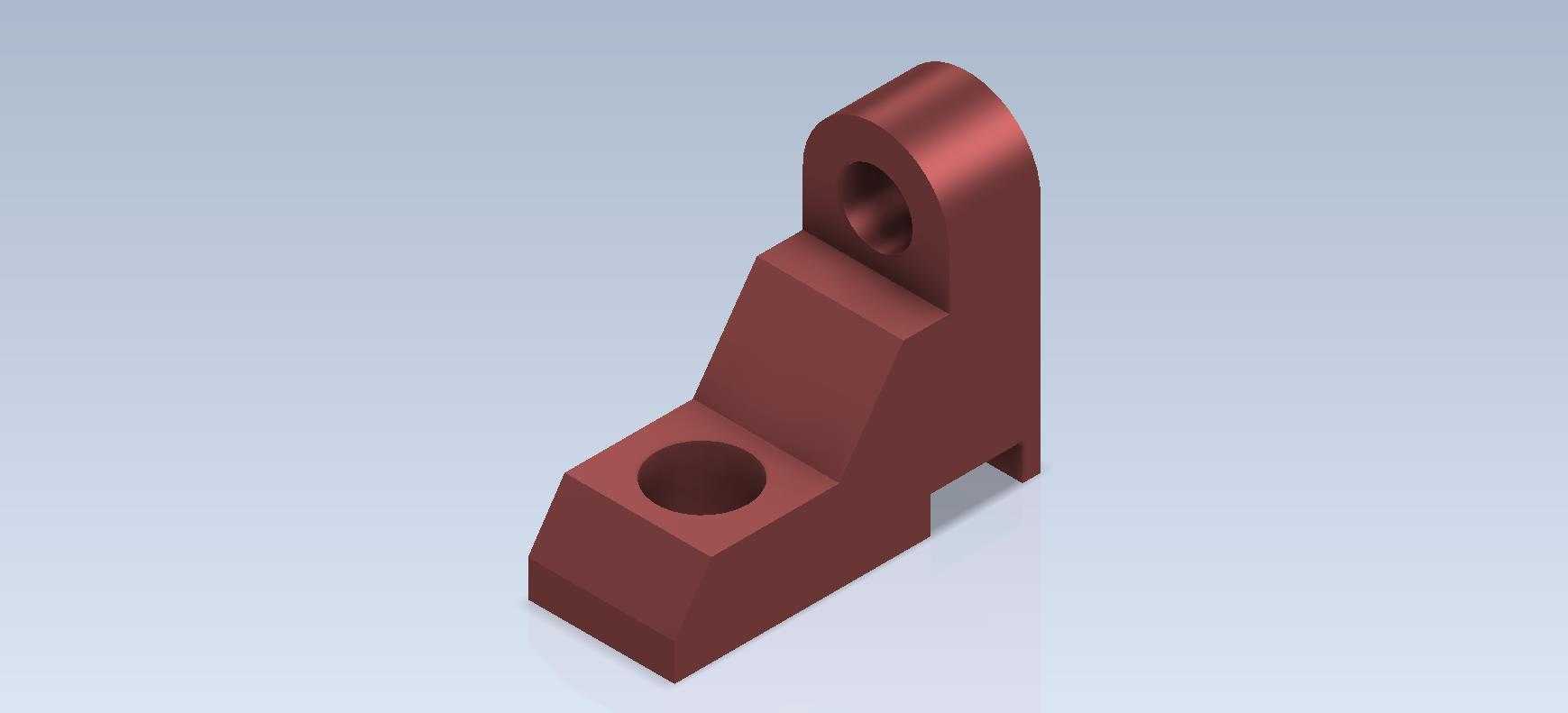

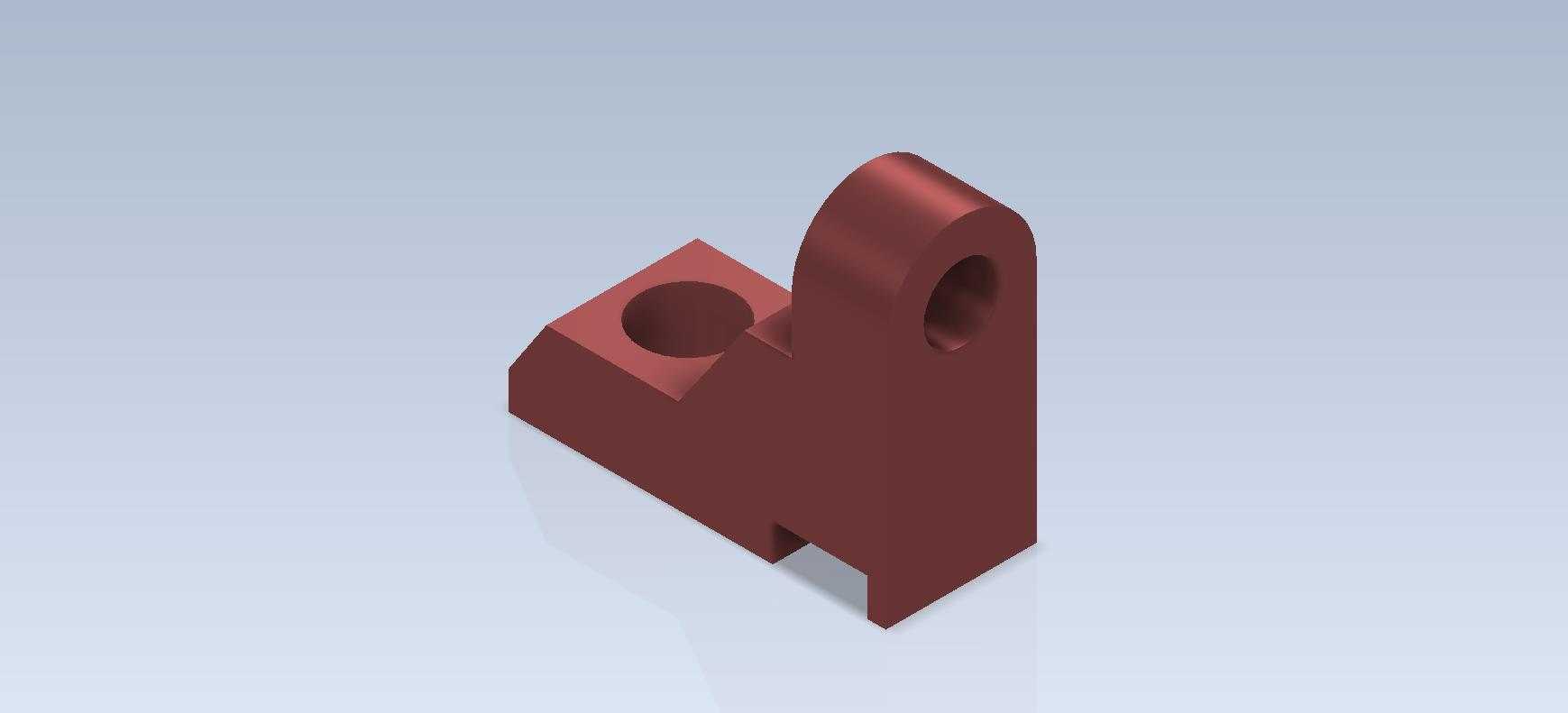

该零件属于小型设备铰接支撑类结构件，常见于小型自动化输送线的侧挡导向机构、桌面级工装夹具的角度调节模块、低压电气柜内的元件安装铰接支架等场景，主要承担铰接转轴的承载、安装基面的固定以及斜向载荷的分散传递作用。从结构功能来看，零件上部的带孔凸耳为铰接配合位，孔内壁可直接穿入销轴或者配合自润滑铜套，实现与相邻摆动构件的转动连接，孔的轴向长度经过匹配设计，能够保证铰接状态下的侧向稳定性，避免销轴受力后出现偏磨卡滞；下部的沉孔为安装固定位，可穿入内六角圆柱头螺钉将整个支座锁紧在安装基面上，沉孔深度可完全容纳螺钉头部，保证安装后表面无凸起干涉；下部伸出的两个卡脚可嵌入安装基面的定位槽内，承担横向剪切力，避免固定螺钉受横向载荷出现剪切断裂，同时在装配时可实现快速预定位，无需额外扶持即可完成螺钉锁紧作业。

设计过程中优先考虑了载荷传递路径的合理性，从上部铰接孔传入的竖向载荷与摆动力矩，通过中间的斜向支撑筋直接传导至下部安装基面，斜筋的倾斜角度经过受力优化，既避免了直角连接处的应力集中问题，也减少了不必要的材料冗余，整体采用等壁厚设计，适配注塑或者粉末冶金的批量成型工艺，也可通过铝型材铣削加工完成小批量制作。零件的外形轮廓无尖锐外凸棱角，所有非配合面均做了小倒角处理，既避免装配过程中划伤操作人员，也减少了成型过程中的应力开裂风险。

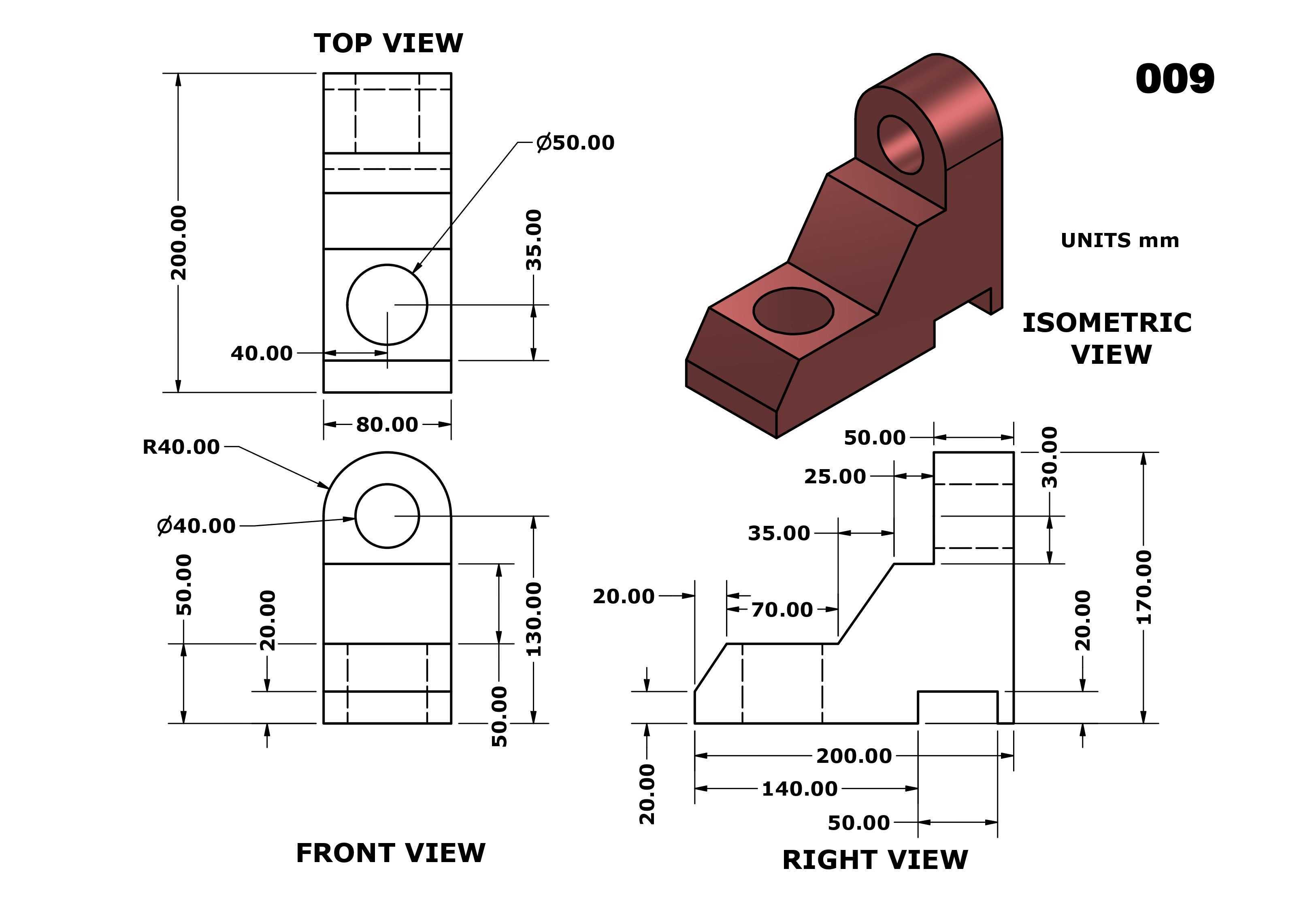

从安装边界来看，下部安装基面为平整加工面，可直接贴合在金属安装板或者型材表面，两个卡脚的间距与常规工业铝型材的槽宽匹配，可直接卡在15系列铝型材的槽内实现快速定位；上部铰接孔的中心高度经过尺寸链校核，与同系列的配套摆动件装配后，转动行程内不会与安装基面或者周边构件发生运动干涉；铰接孔与下部安装孔的中心距控制在常规小型铰接机构的常用尺寸区间，可直接替换同规格的标准铰接支座，无需修改周边配套结构。建模过程中优先采用草图拉伸与拔模特征结合的方式完成主体构建，所有配合孔均采用同轴度约束，保证铰接孔与安装面的垂直度、安装孔与基面的垂直度满足装配要求，斜筋与主体的连接处做了圆角过渡，既优化了受力状态，也避免了3D打印或者铣削加工时的应力集中问题。这类支座结构虽然尺寸不大，但在小型自动化设备、教学实验工装、低压电气组件中应用十分广泛，其结构设计逻辑覆盖了铰接类支撑件的核心设计要点：即载荷路径最短、安装定位便捷、运动无干涉、加工工艺性好，是机械结构基础练习中非常典型的支座类构件，建模过程中需要重点关注配合面的形位公差约束、拔模角度的一致性以及圆角过渡的合理性，才能保证模型后续可直接用于工程出图或者加工生产。
