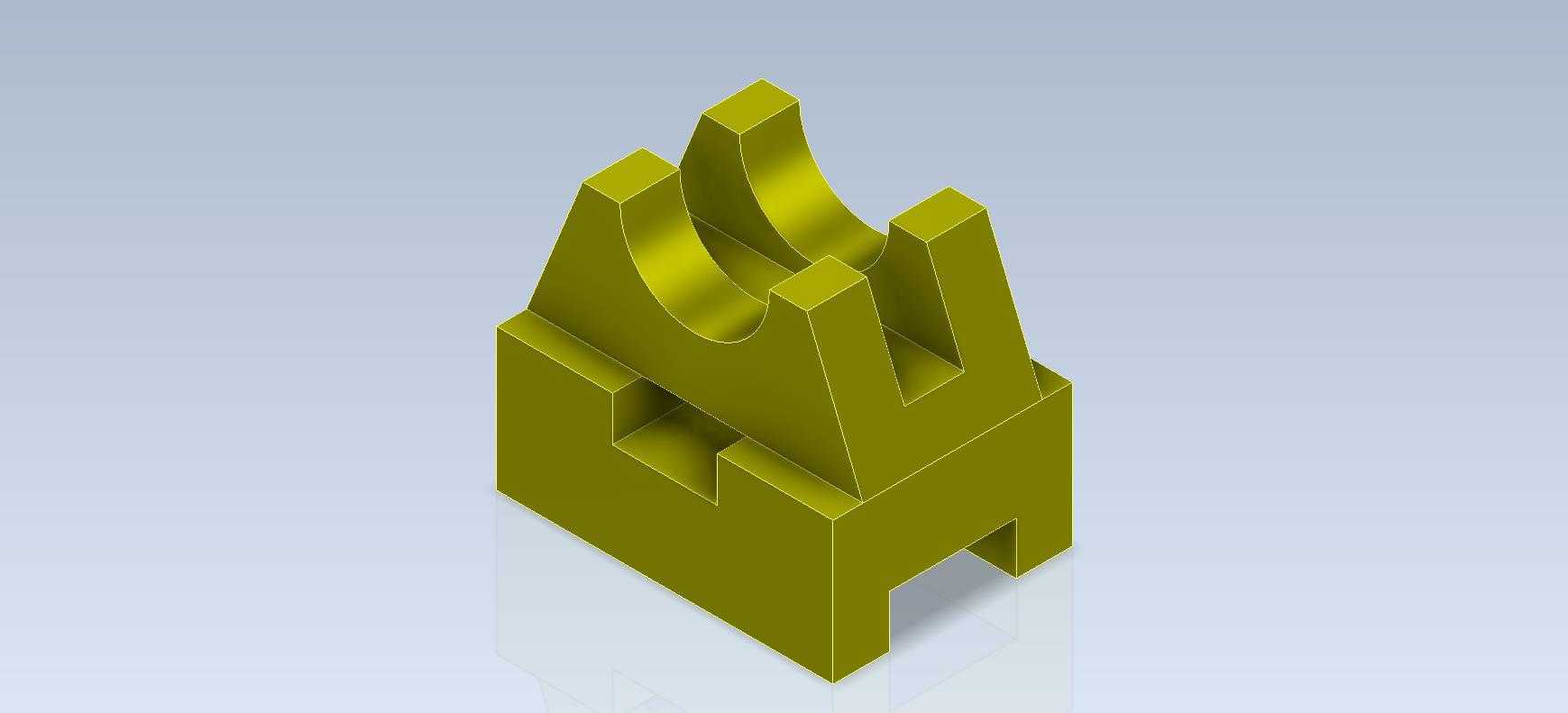

带圆弧卡槽的块状定位支撑结构件

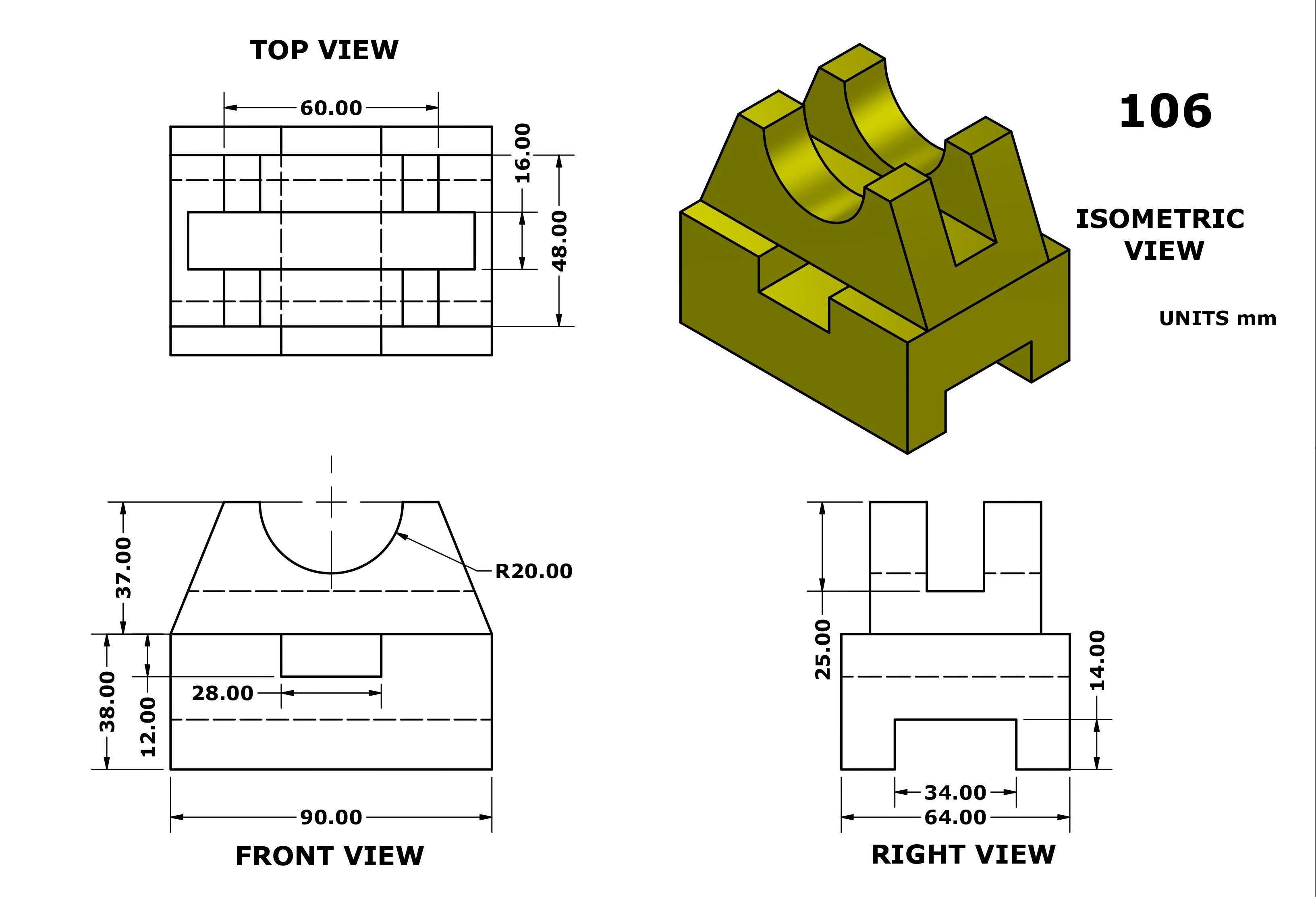

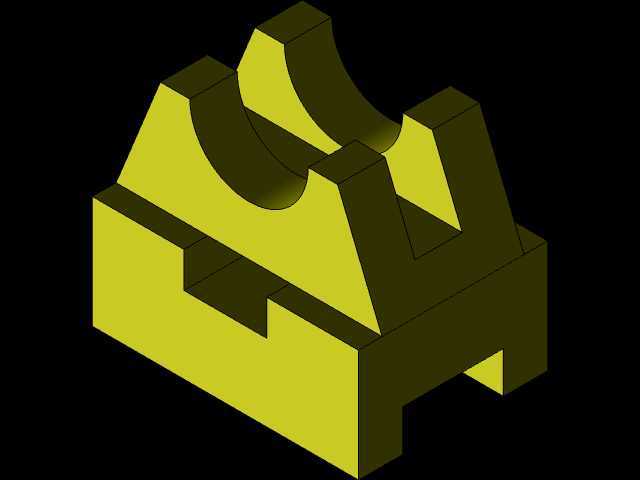

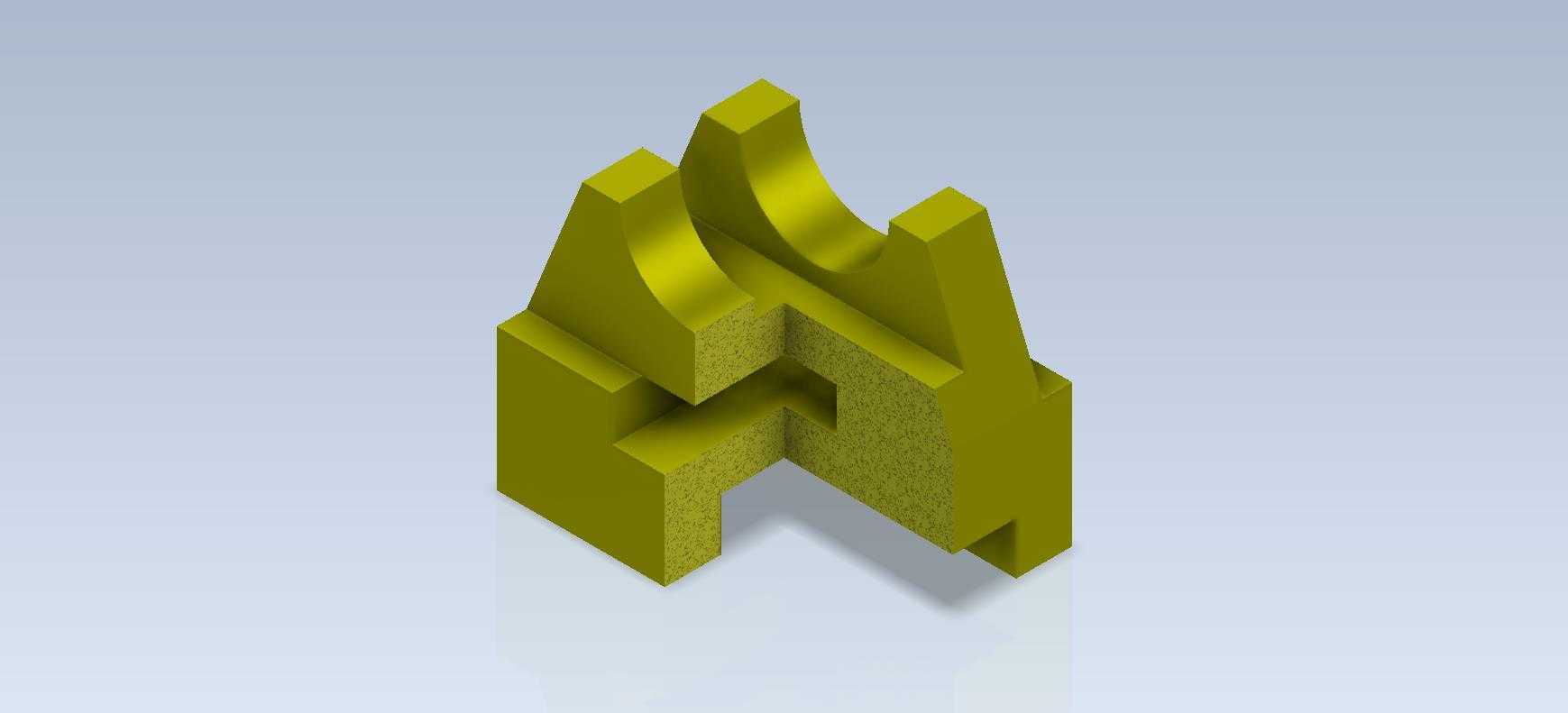

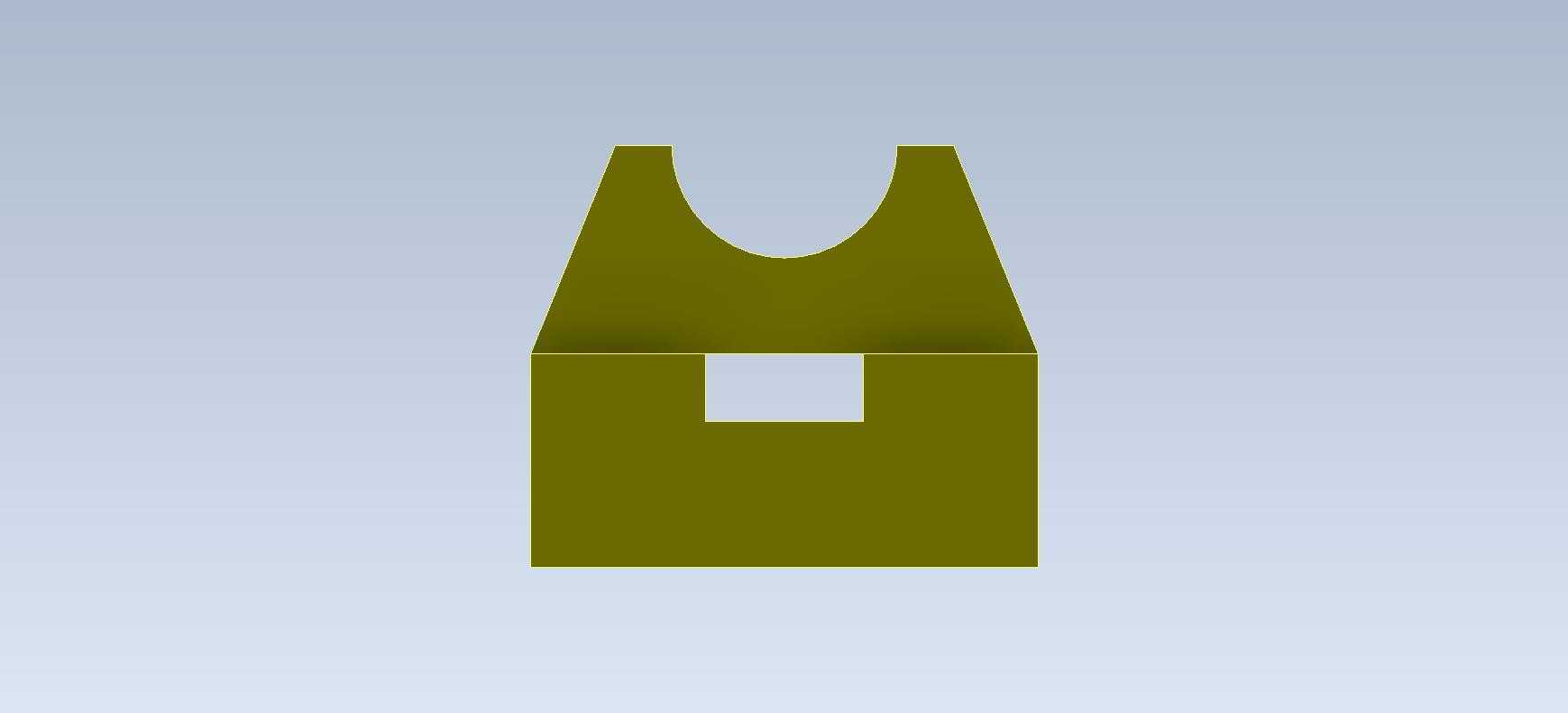

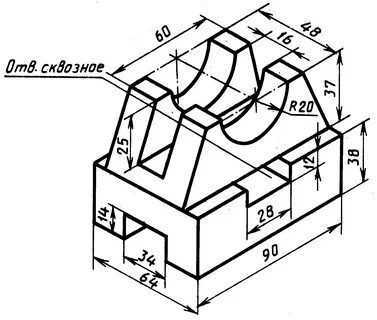

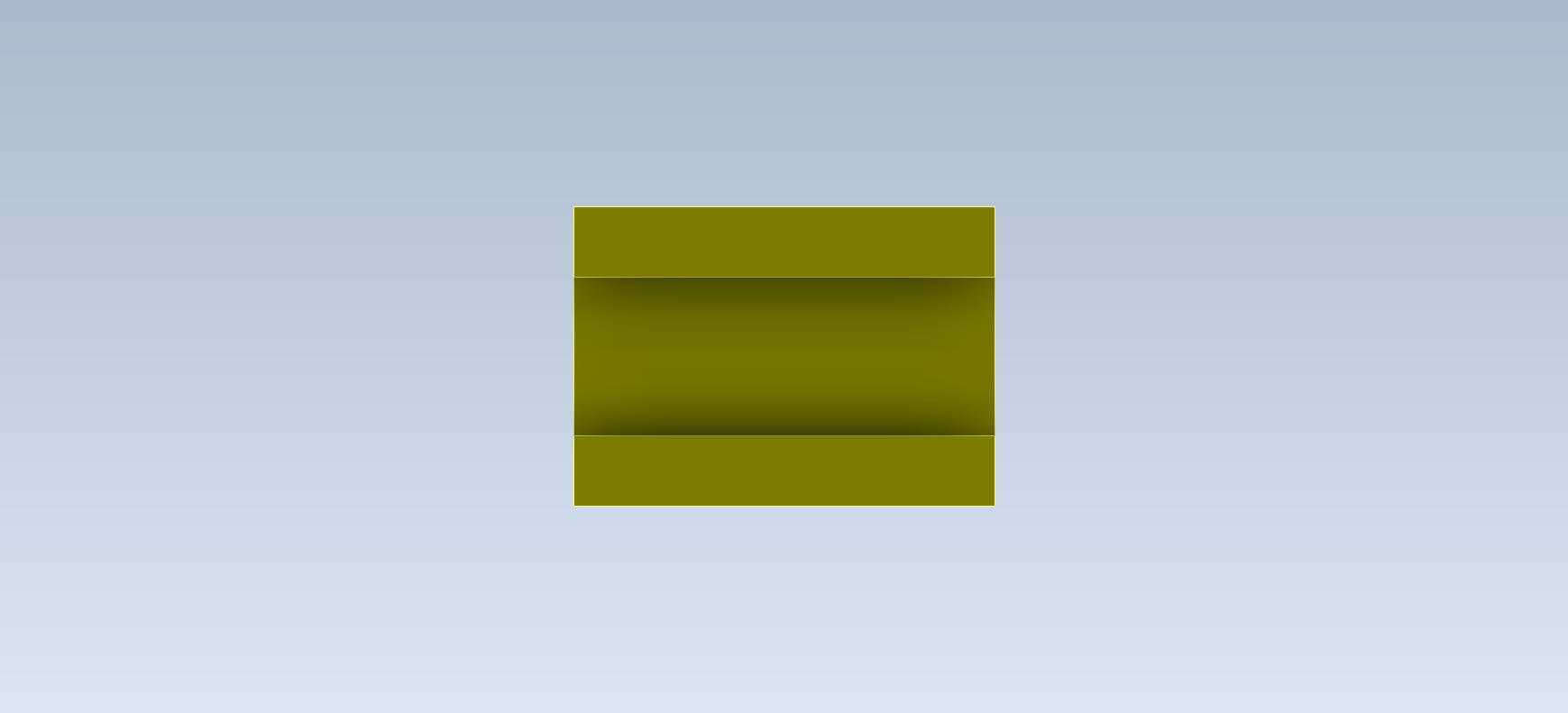

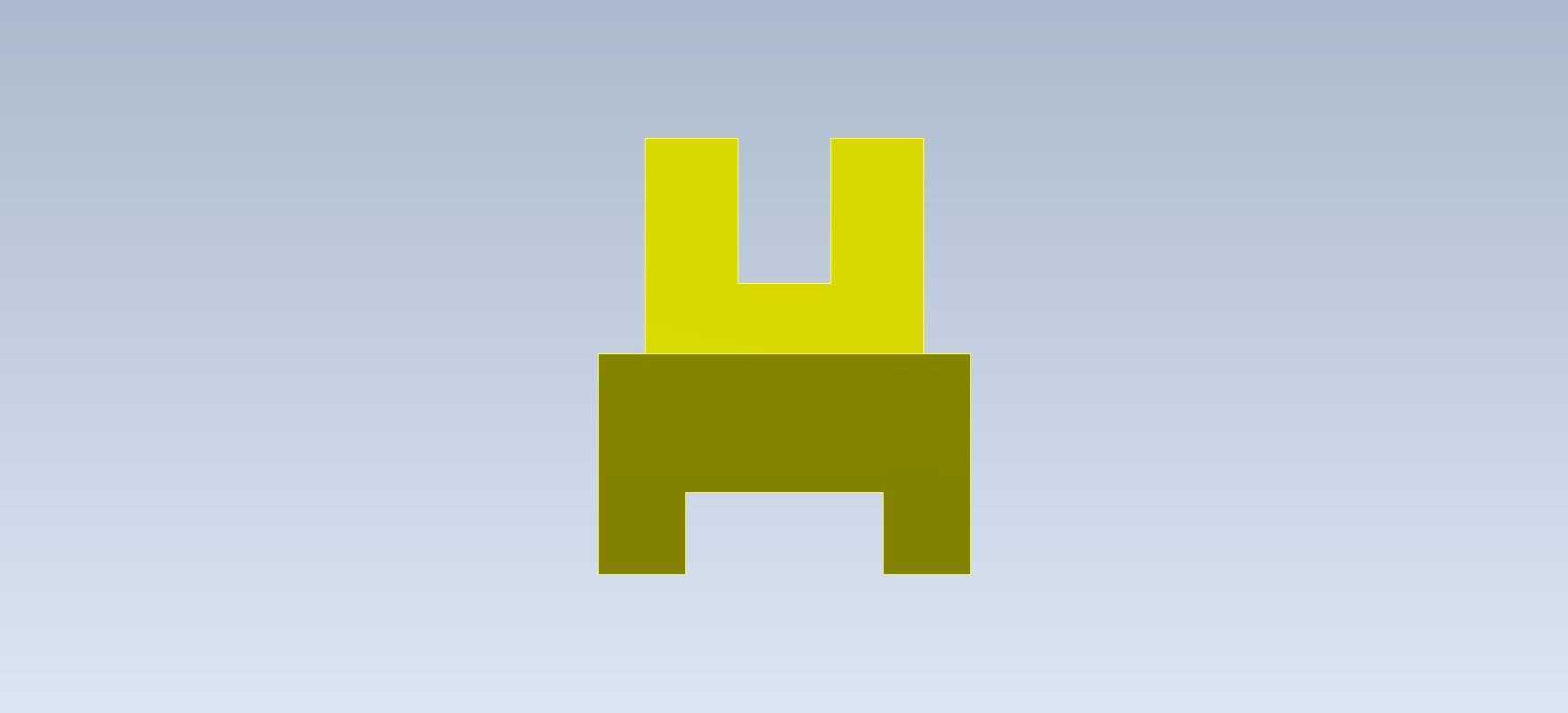

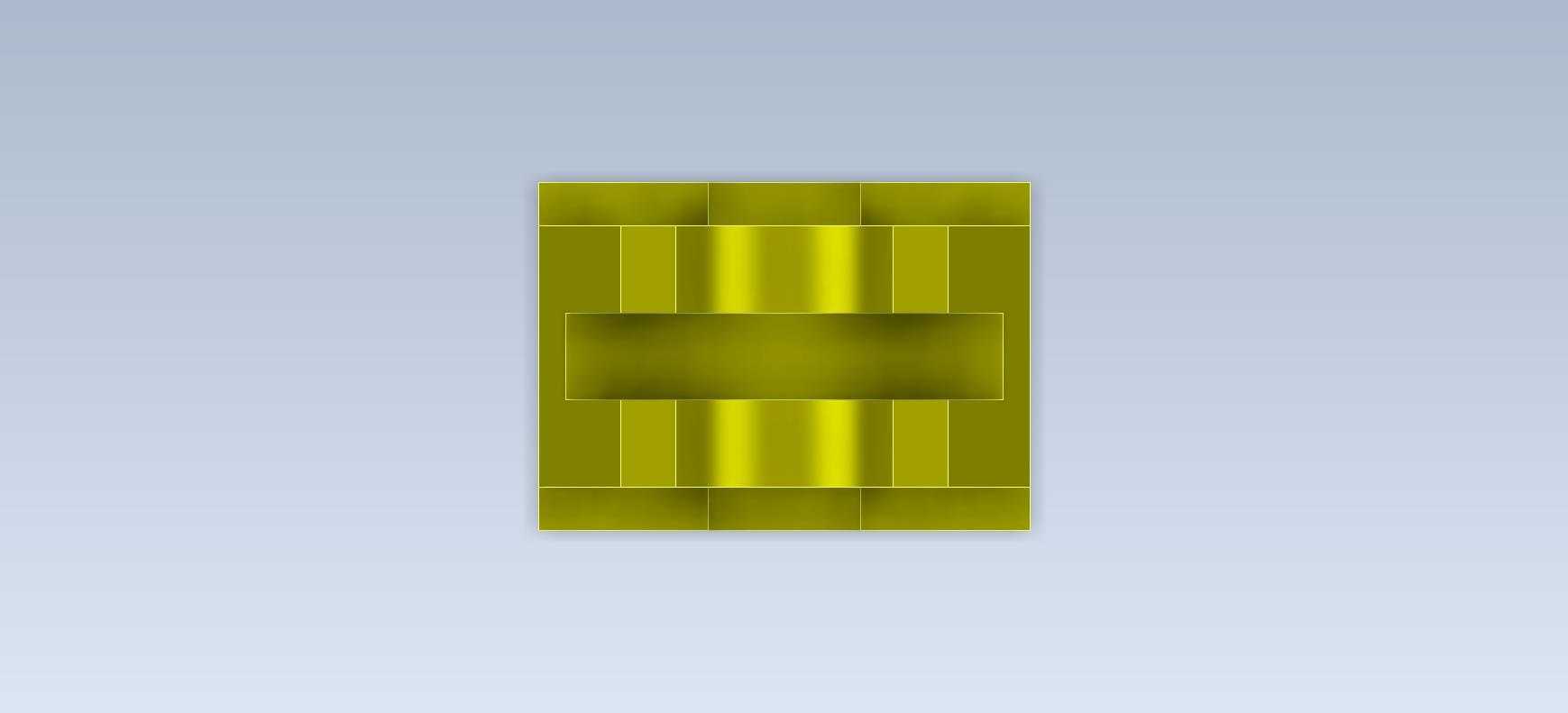

　　上部的双凸台加中间圆弧卡槽的结构，圆弧面的曲率是按照常用待支撑圆柱工件的外径做匹配设计，两个侧凸台一方面起到侧向限位作用，防止工件从卡槽侧面滑出，另一方面凸台的顶面可以作为压装工序的承压面，当需要对卡槽内的工件施加轴向压装力时，压力可以直接作用在两侧凸台顶面，避免力直接传递到卡槽圆弧面造成圆弧面变形，影响长期使用的定位精度。设计这类结构件的时候，首先要确认的是安装边界尺寸，也就是基座的长宽高需要匹配安装工位的预留空间，底部缺口的宽度和深度要和工位上的定位凸台做公差配合，一般采用小间隙配合，既保证安装便捷性，又不会出现过大的装配间隙导致支撑晃动。这类块状带圆弧卡槽的支撑结构件，在小型自动化装配线的工件定位工位、工装夹具的辅助支撑模块里应用十分普遍，很多时候是作为非标工装里的定制化定位块存在，用来承托带圆柱面的小型轴类、销类工件，避免工件在装配、检测工序中出现径向窜动。从结构功能来看，主体的块状基座承担主要的承载受力，底部开设的缺口槽是为了适配安装工位的凸台定位，安装时可以直接卡入工位的定位凸台，减少额外的定位销使用，同时降低安装面的加工精度要求，哪怕安装基面存在小幅的平面度误差，也能通过缺口的让位保证安装贴合度。

　　圆弧卡槽的中心高度需要和生产线的输送线高度、相邻工位的作业高度做匹配，保证工件放置在卡槽内之后，中心高和前后工位的作业基准齐平，避免出现工件高度差导致的装配卡滞。结构的壁厚设计上，圆弧卡槽的壁厚要根据承托工件的重量做核算，一般小型工件支撑用的这类结构件，卡槽最薄处的壁厚不小于5mm，避免长期受力出现开裂，基座的侧壁厚度保持均匀，防止注塑或者铣削加工的时候出现应力变形。两侧凸台的高度要高于圆弧卡槽的最低点，保证工件放入卡槽后，凸台的侧面能挡住工件的径向位移，凸台的边角处做小倒角处理，一方面是去除加工毛刺，避免安装时划伤操作人员，另一方面也能在工件放入卡槽时起到导向作用，不用完全对准就能顺利滑入卡槽。

　　这类结构件一般采用硬质尼龙或者铝合金加工，尼龙材质的适合用于工件表面怕划伤的场景，铝合金材质的适合承托重量稍大、需要更高结构强度的场景，两种材质的结构设计尺寸完全一致，不需要针对材质做额外的结构调整，只需要在加工的时候根据材质特性调整切削参数即可。在实际生产线应用中，这类支撑块往往是成对使用，两个支撑块间隔一定距离安装，共同承托长轴类工件，两个支撑块的圆弧卡槽同轴度需要控制在0.02mm以内，防止工件放置后出现倾斜，影响后续的装配或者检测精度。安装的时候一般通过基座侧面的螺纹孔做锁紧固定，不需要在基座底面开安装孔，这样可以保证底面的完整度，和安装工位的基面完全贴合，提升支撑的稳定性。

　　很多新手在设计这类结构的时候，容易忽略圆弧卡槽的开口宽度，开口宽度如果小于圆柱工件的直径，工件无法完全卡入卡槽，会出现架高的情况，导致支撑高度不准；如果开口宽度过大，工件在卡槽内的径向间隙过大，定位精度就无法保证，一般开口宽度设置为待支撑圆柱直径的0.8倍左右，既能保证工件顺利卡入，又能提供足够的径向约束。另外基座底部的缺口设计，除了定位之外，还能起到排屑的作用，生产过程中产生的金属切屑、灰尘可以通过缺口排出，不会堆积在安装基面和支撑块之间，导致支撑块安装倾斜，长期使用也不需要频繁拆卸清理，降低维护工作量。
