三耳带座法兰式圆筒连接基座结构设计

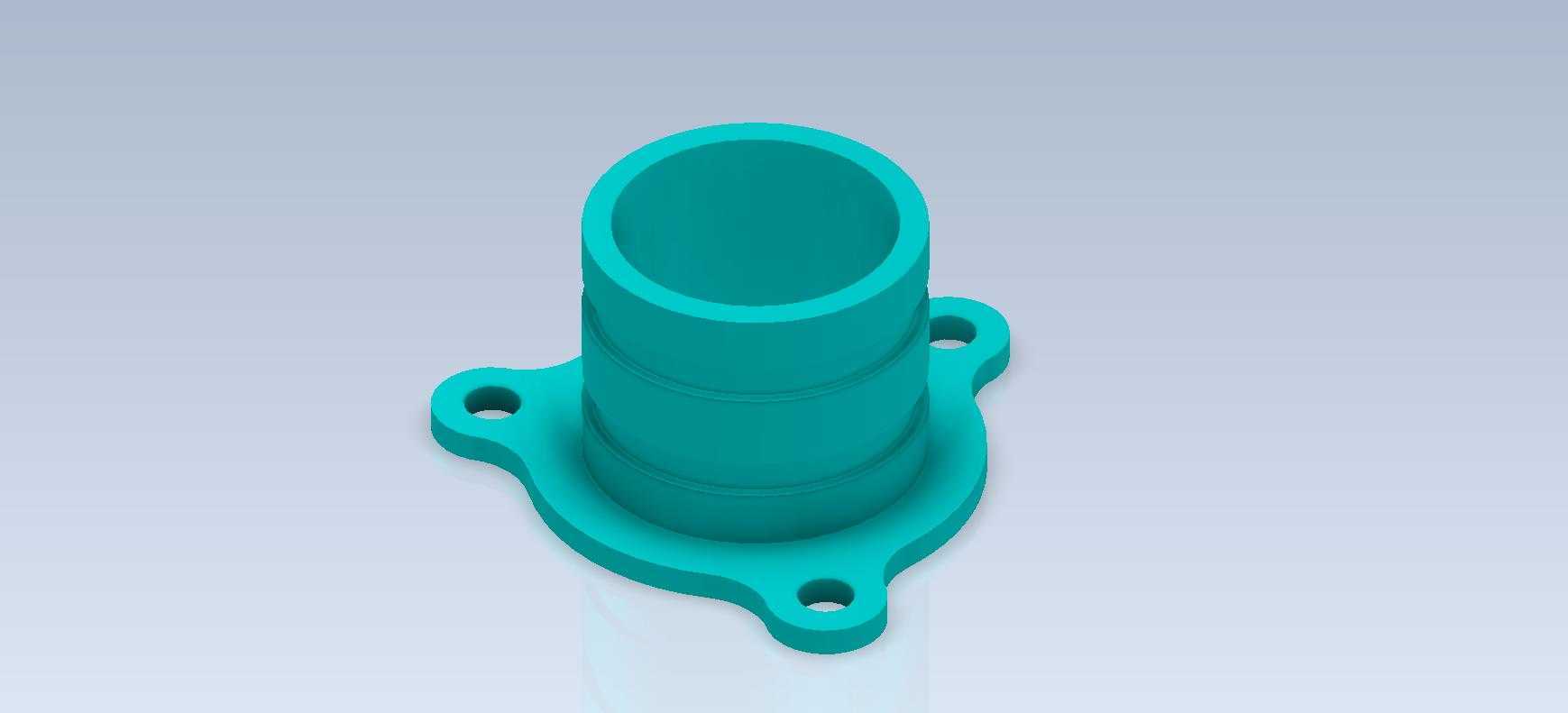

这类带三耳安装法兰的圆筒形基座，在流体输送管路系统、小型气动执行机构配套、低压工况管线固定场景中应用十分广泛，日常做设备改造、非标工装搭建时经常会碰到类似结构的选型或建模需求。从实际使用场景来看，该零件主要承担两部分核心功能：一是作为中空筒体段，为穿过的管线、传动杆或者流体介质提供稳定的通行通道，筒体内壁的同轴度公差直接决定了内部穿过件的运行顺畅度，若是走流体的工况，内壁粗糙度还要控制在Ra3.2以内，避免介质流动时产生额外紊流阻力；二是底部的三耳法兰作为安装定位基准，三个均匀分布的安装耳上预留了螺栓过孔，能够通过标准紧固件将整个基座牢牢固定在设备面板、安装支架或者机台壁面上，相比四耳法兰结构，三耳设计在安装空间受限的场景下更具优势，不需要预留四个方向的扳手操作空间，在狭小的设备舱内部安装时，三个螺栓的紧固操作容错率更高，哪怕安装面存在微小的平面度误差，三耳结构也能更好地贴合安装面，不会出现四耳结构常见的因安装面不平导致的基座翘曲问题。

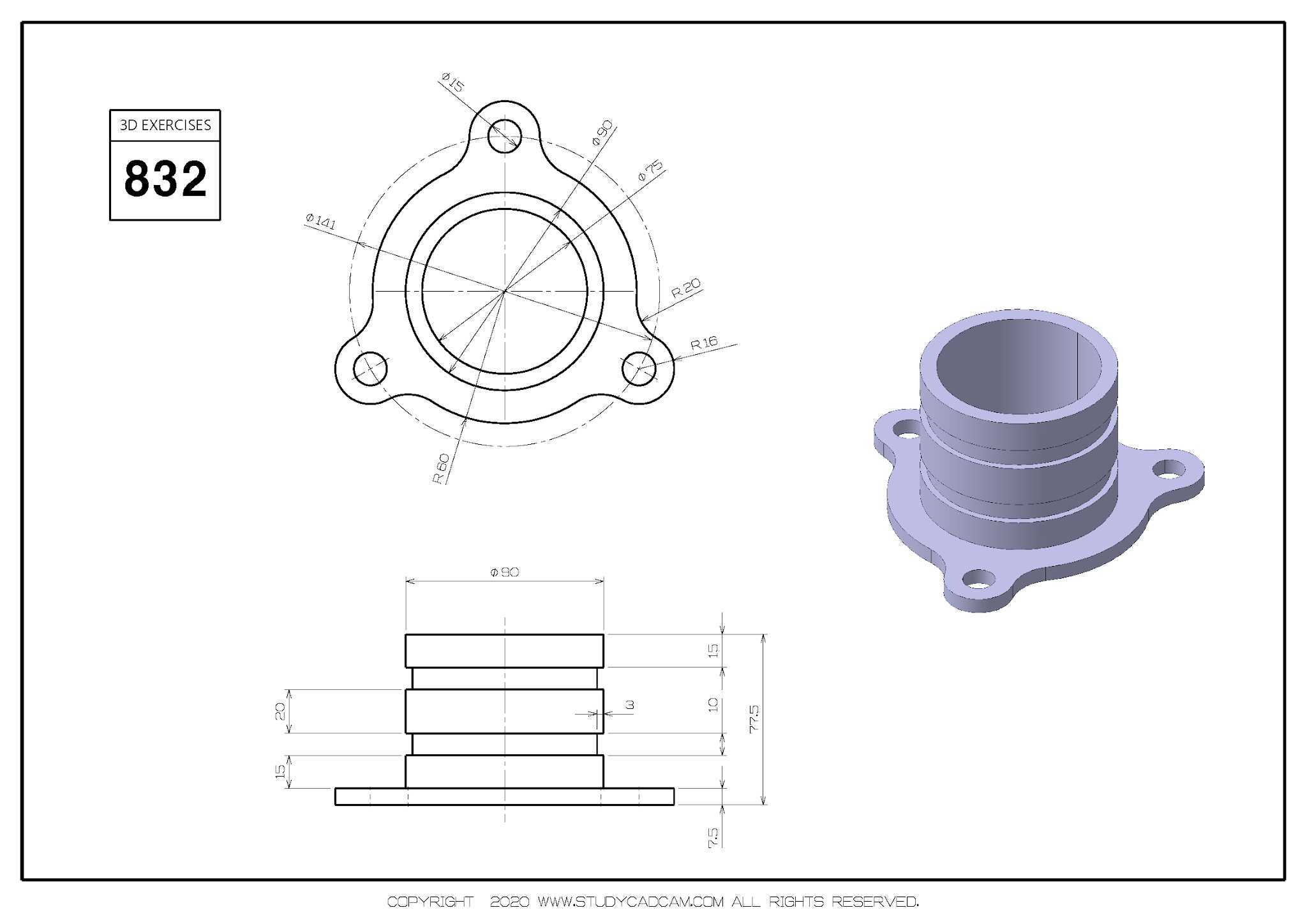

做这个零件的三维建模时，首先要锚定的是安装边界尺寸：底部法兰的外圆直径要匹配安装位置的预留空间，三个安装耳的中心分布圆直径需要和配套设备上的预装螺孔位置完全对齐，螺栓过孔的直径要比选用的紧固螺栓大0.2-0.5mm，预留出安装时的位置调整余量，避免加工误差导致装不上的问题。筒体部分的高度要根据实际穿过件的配合长度确定，筒体的内外径尺寸需要和配套的管路或者衬套做公差配合，若是和橡胶密封件配合，外壁还要预留密封槽的加工位置，槽宽和槽深要严格匹配选用的O型圈线径，保证装配后的密封性能。筒体和底部法兰连接的位置做了圆弧过渡处理，这个细节不能省略，直角过渡的位置在长期受振动载荷或者内部压力载荷时，很容易出现应力集中导致的开裂问题，过渡圆角的半径一般取筒体壁厚的0.3-0.5倍，既能有效分散应力，也不会额外占用过多安装空间。

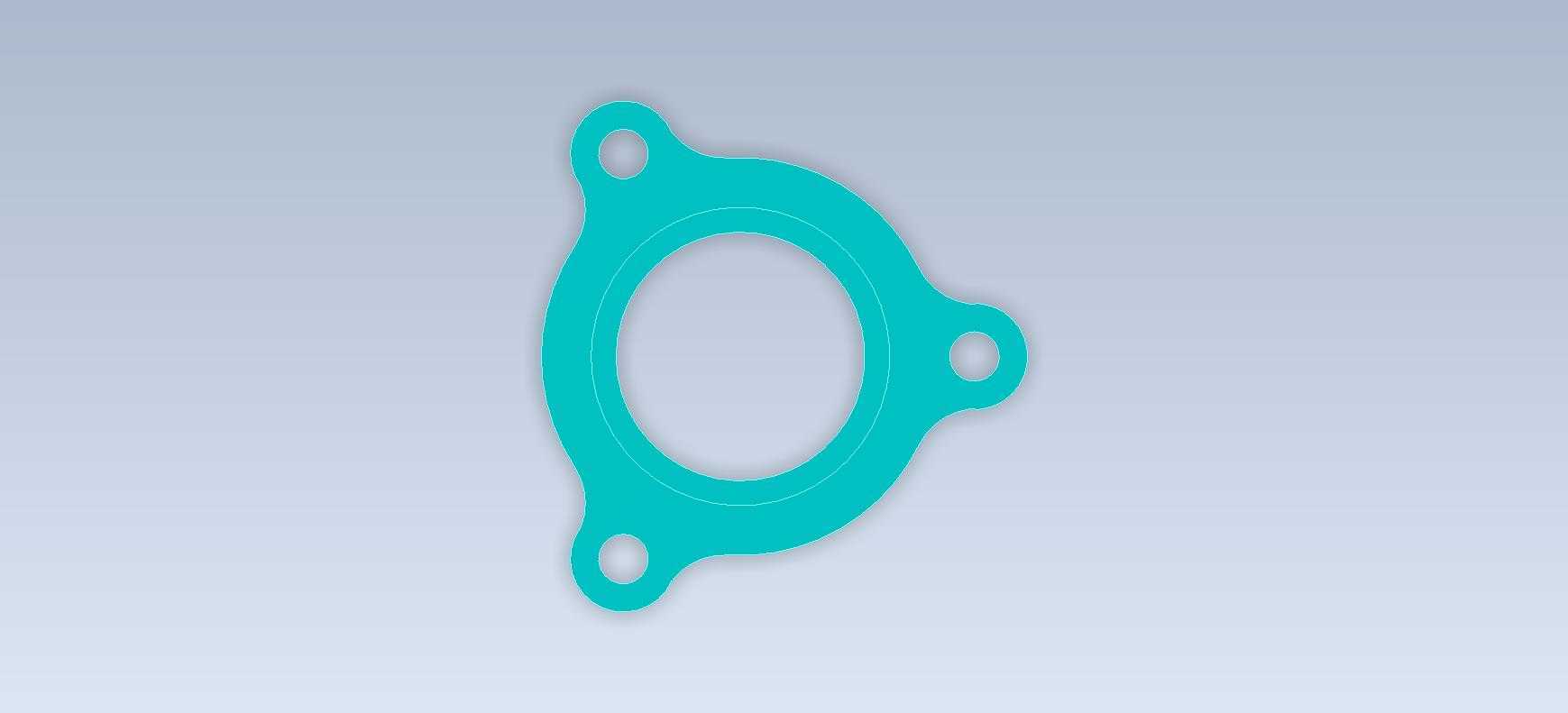

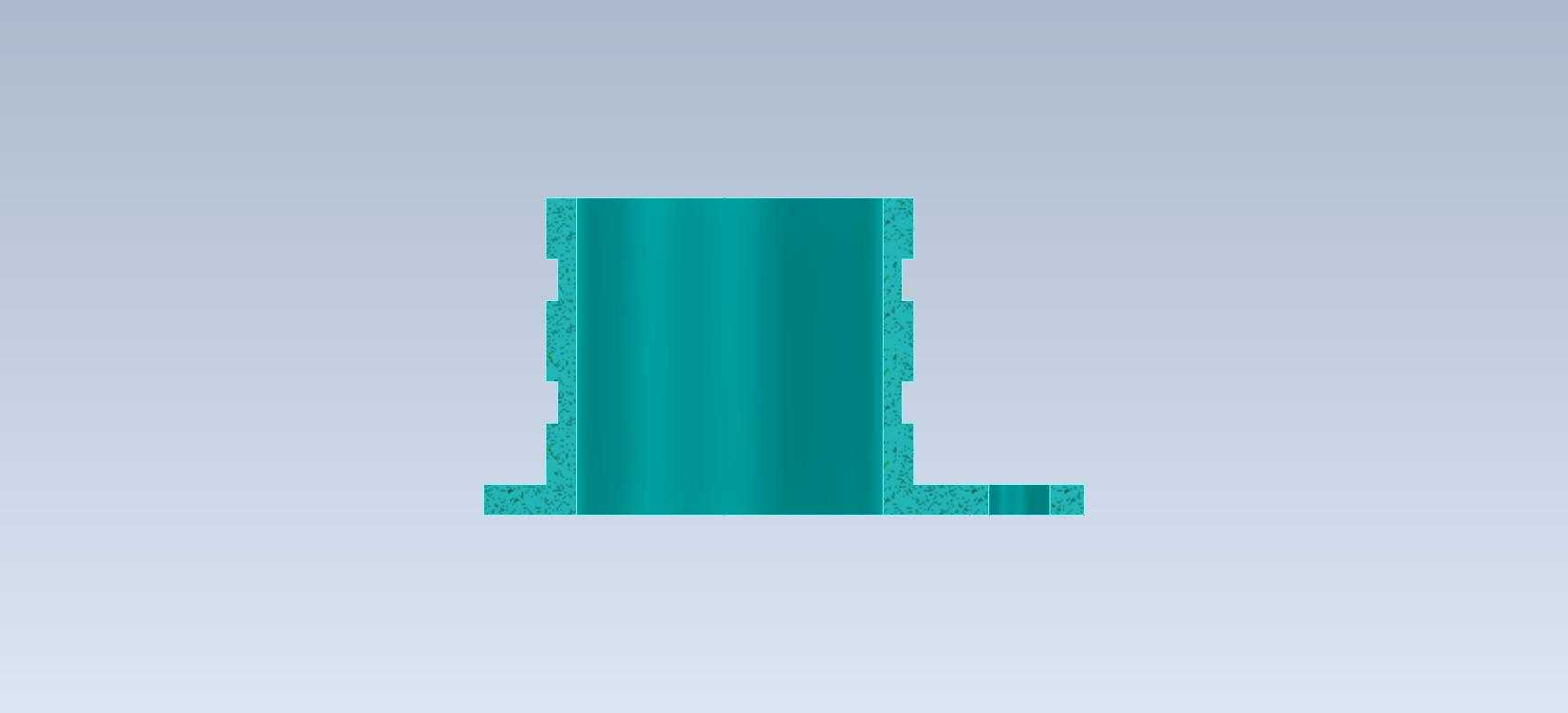

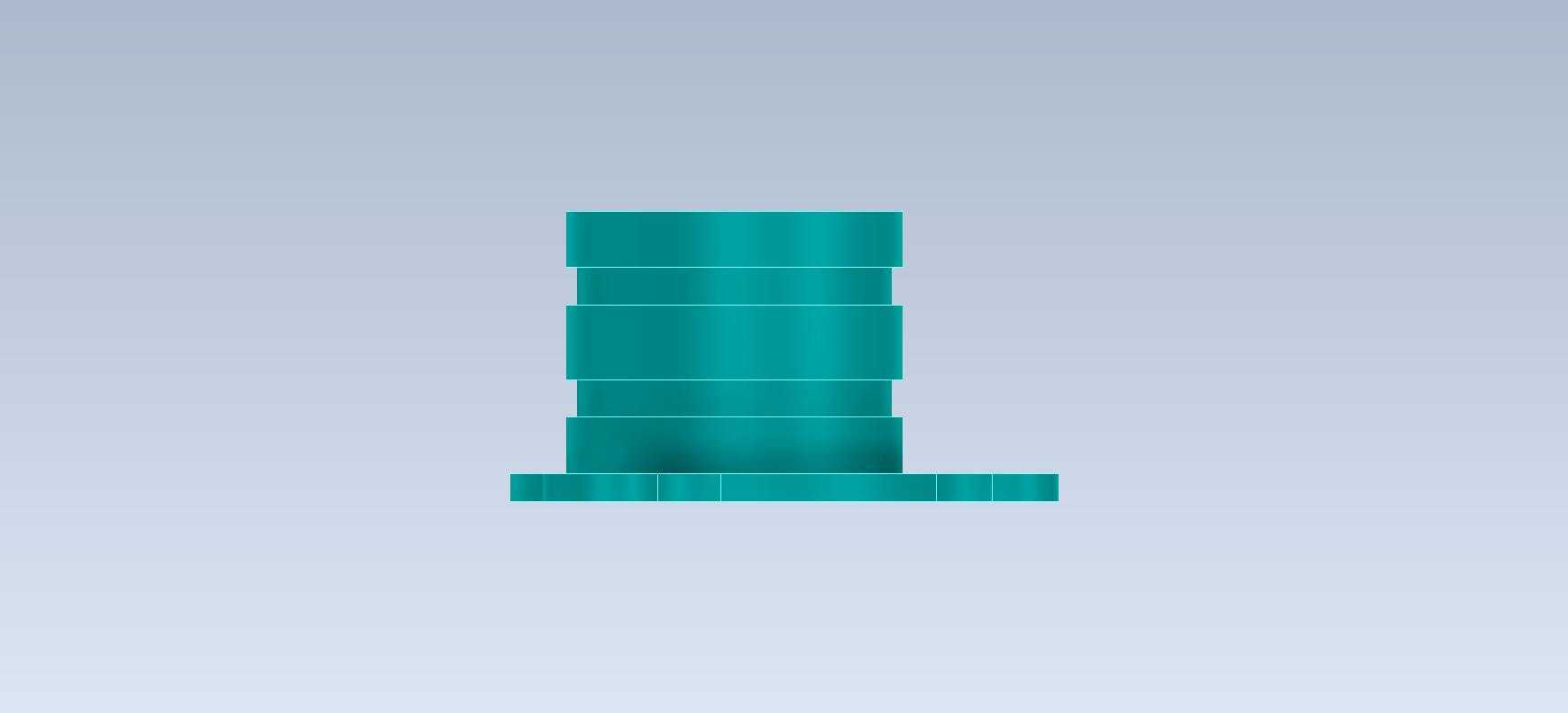

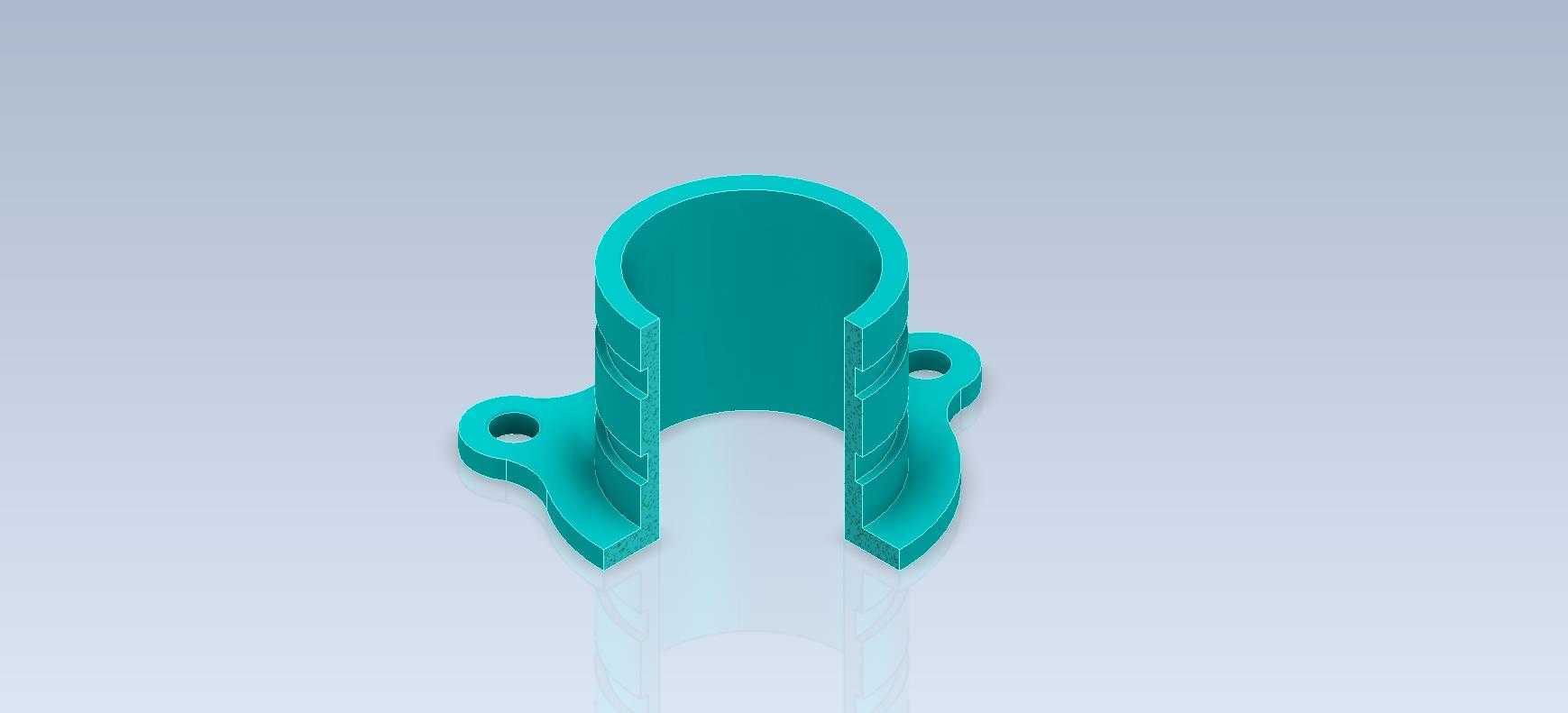

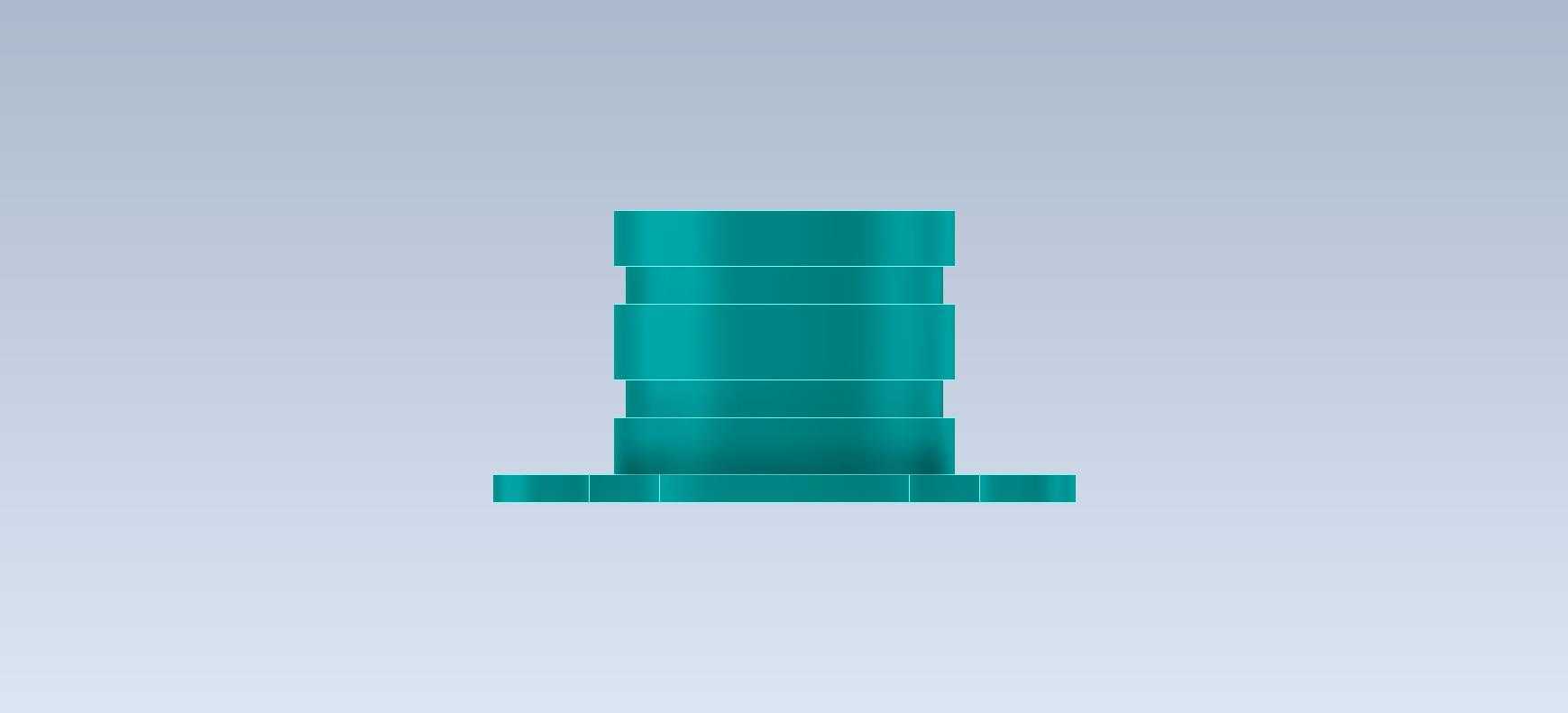

从设计思路上看，这个零件采用一体成型的结构方案，不管是采用注塑加工还是金属铸造成型，抑或是棒料机加工，一体结构都能避免拼接结构带来的连接强度不足、装配误差累积的问题。三个安装耳的位置做了等角度120度分布设计，这种分布方式能让螺栓紧固后的压紧力均匀作用在法兰面上，不会出现局部压紧力不足导致的松动或者密封失效问题。安装耳的外边缘做了圆角处理，避免安装操作时尖锐边角划伤操作人员，也能减少零件在转运过程中因磕碰导致的边角缺损。筒体外壁上的几道环形凸起，一方面是作为加强筋提升筒体的径向结构强度，避免筒体在受侧向力时出现变形，另一方面也可以作为管路安装时的轴向定位挡边，方便配套的软管或者卡箍定位，防止管路安装后出现轴向窜动。

实际选型应用时，还要根据具体的使用工况确定零件的材质，如果是普通的常压空气管路固定，选用普通工程塑料材质即可，重量轻且成本低；如果是有一定压力的流体管路或者有耐腐蚀要求的工况，就要选用不锈钢或者增强尼龙材质，法兰面和安装面之间还要根据密封需求加装密封垫片。建模过程中要重点管控几个关键形位公差：筒体轴线和法兰安装面的垂直度要控制在0.05mm以内，否则安装后筒体会出现倾斜，导致内部穿过的杆件或者管路出现偏磨；三个安装耳上的螺栓孔位置度公差要控制在0.1mm以内，保证和安装基座的孔位对齐；筒体内壁的圆柱度公差要根据配合需求设定，若是有滑动配合的杆件穿过，圆柱度要控制在0.02mm以内，保证滑动顺畅。很多新手建模时容易忽略安装耳的厚度设计，耳片厚度要根据螺栓的预紧力计算，太薄的话紧固时容易出现耳片断裂，太厚则会增加不必要的零件重量和材料成本，一般M4螺栓配套的耳片厚度不小于3mm，M6螺栓配套的耳片厚度不小于5mm，才能满足常规工况下的强度要求。
