带安装底座拱形支撑机械结构件

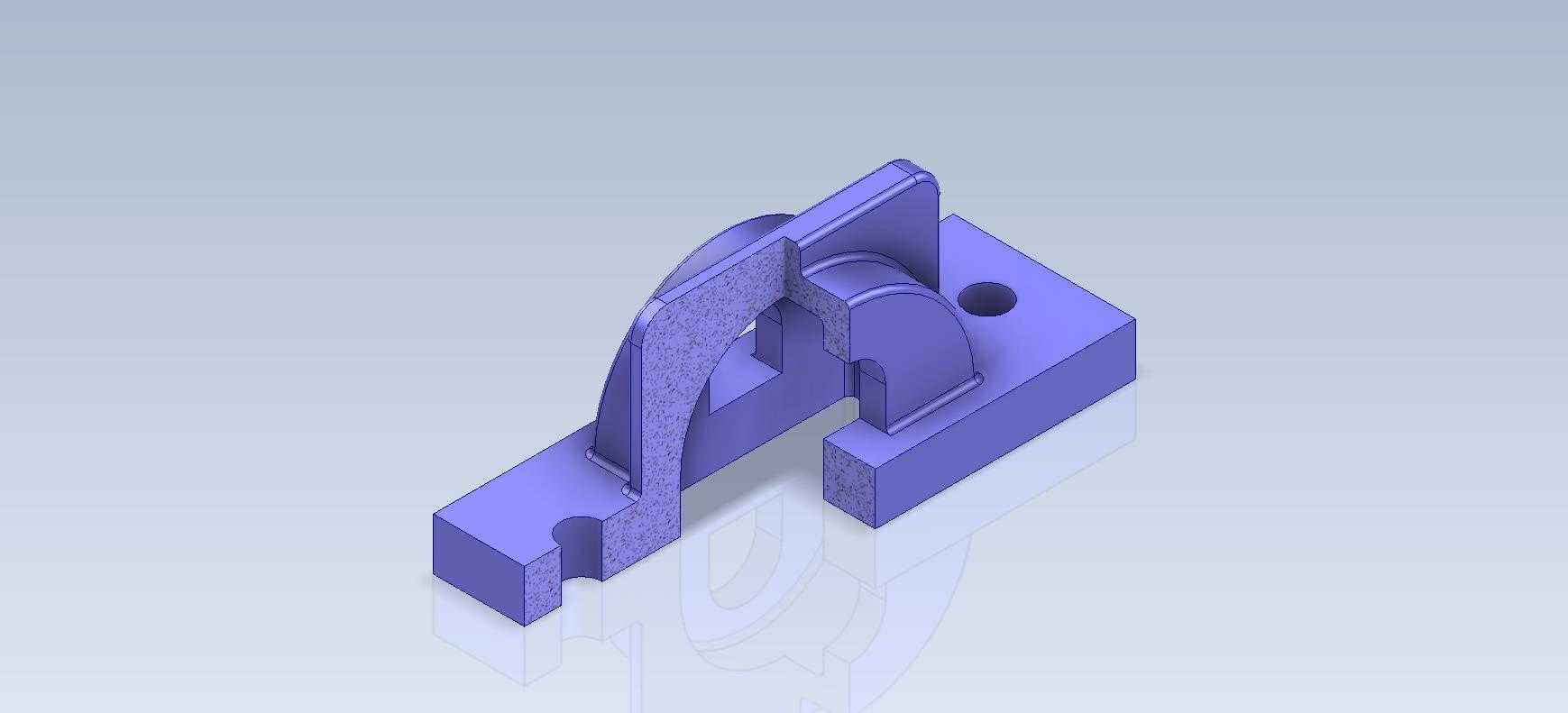

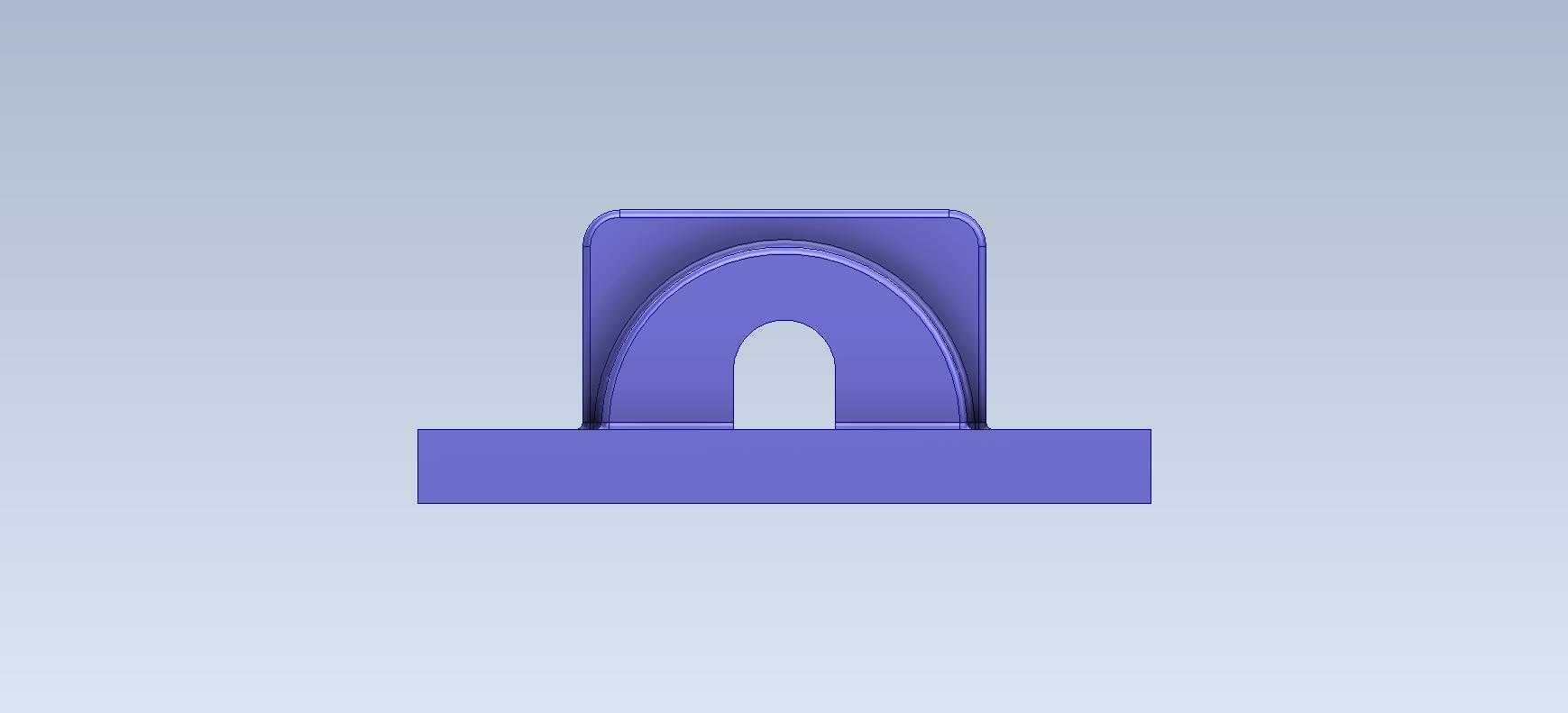

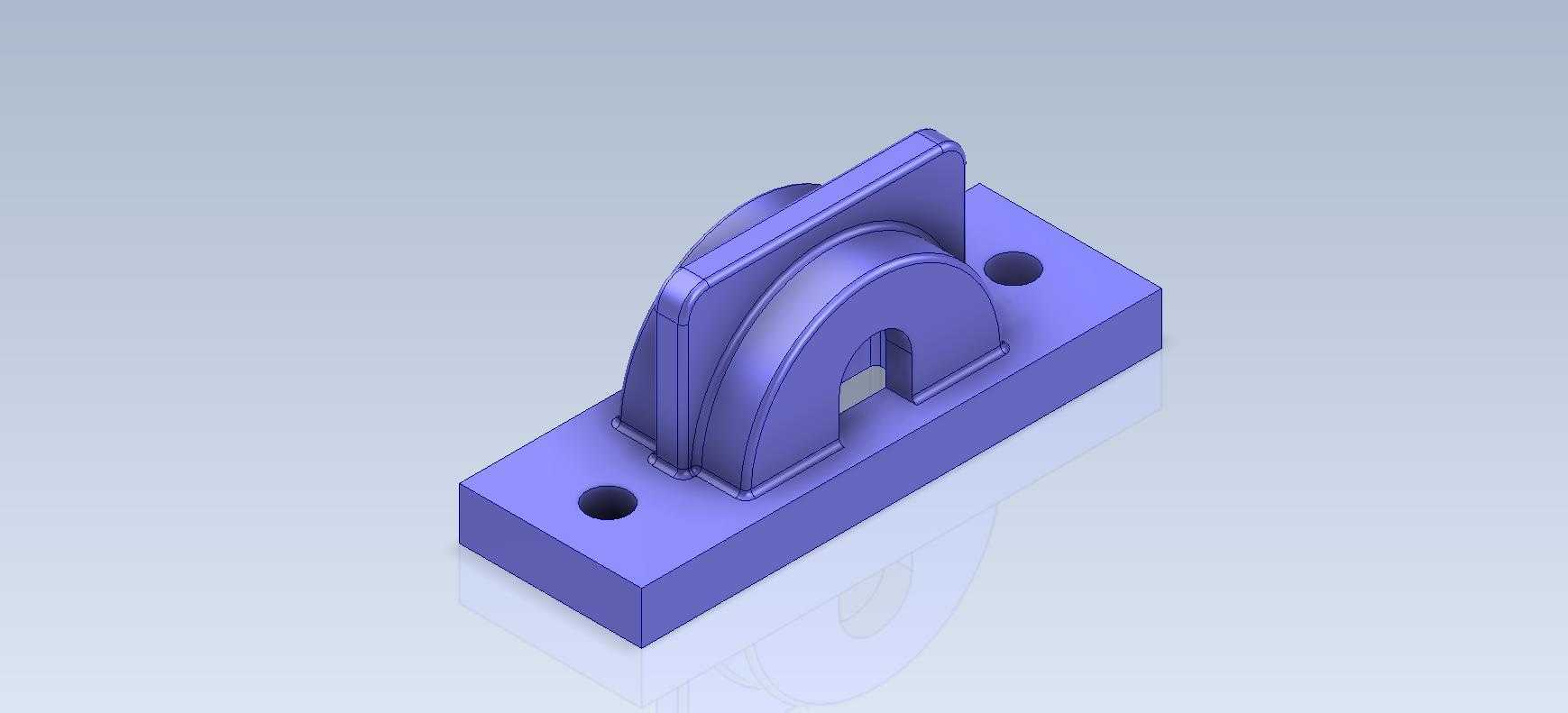

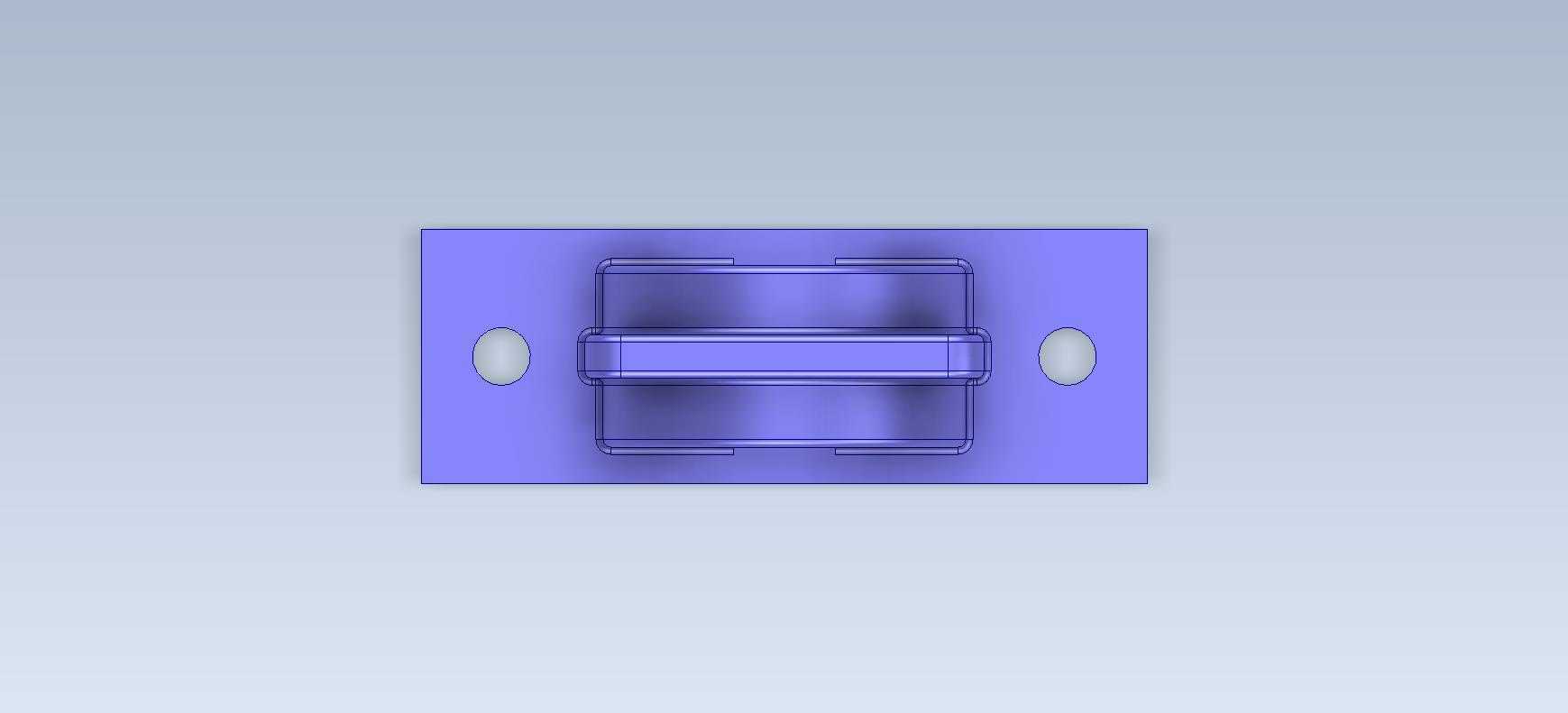

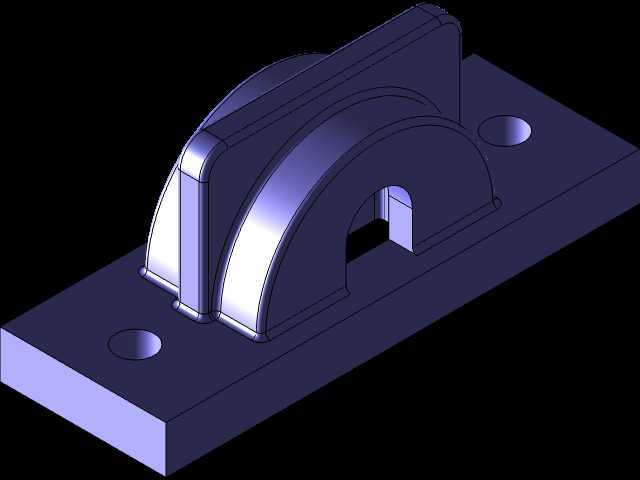

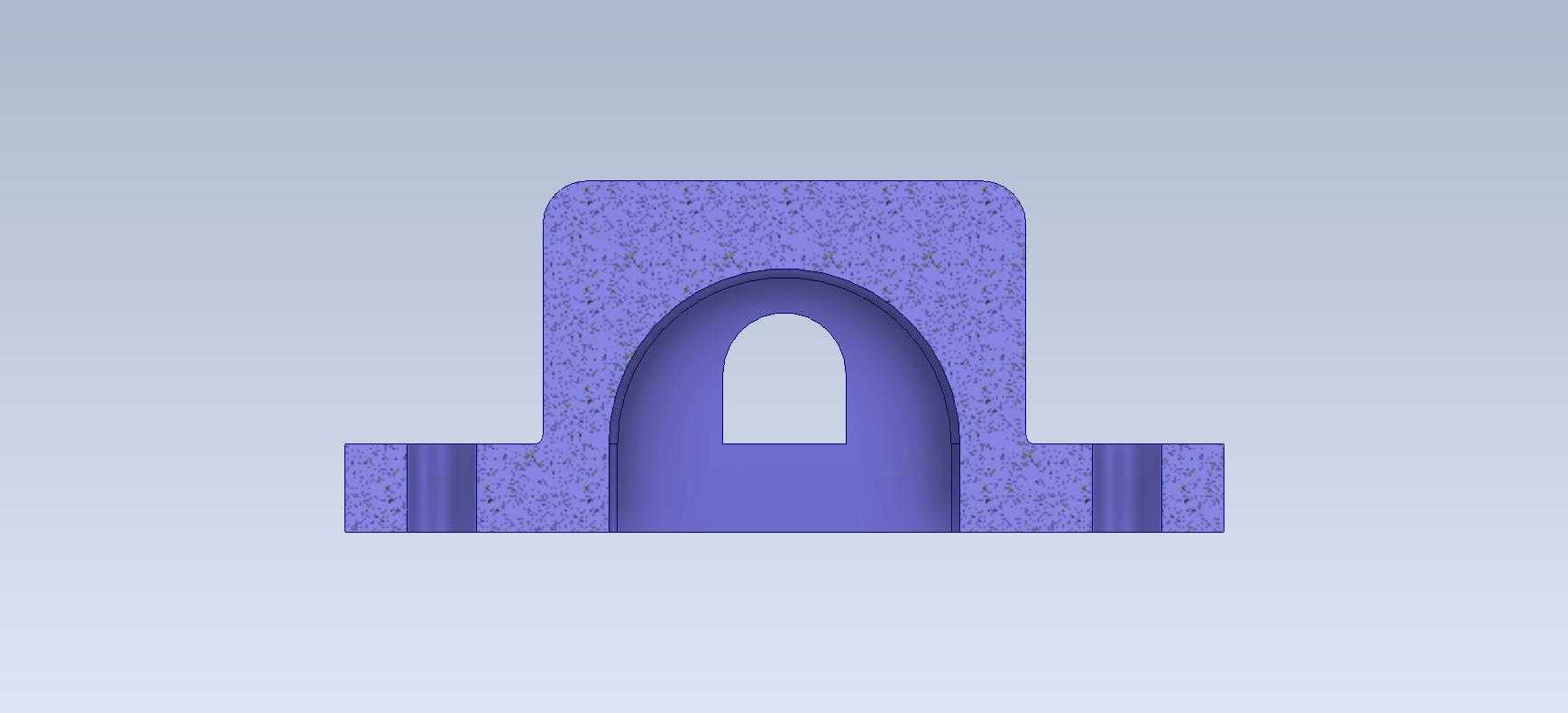

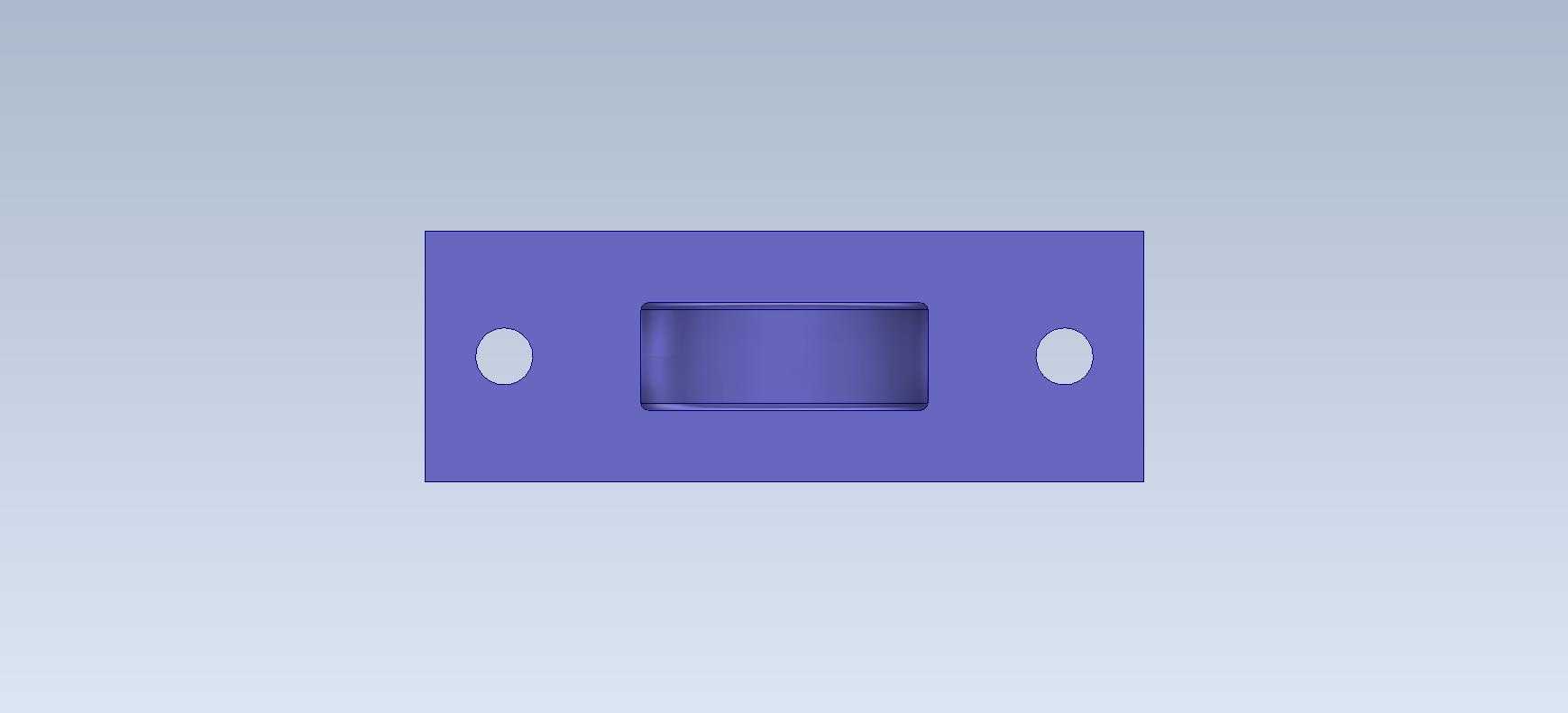

　　这类带矩形安装底座的拱形支撑结构件，在轻工自动化输送线、小型工装夹具定位模组、桌面级实验设备架体中有着非常广泛的适配场景，很多时候作为转轴支撑座、导向轮挂载座或者小型执行元件的固定基座使用，不需要承受大吨位冲击载荷，但对安装定位精度、结构抗形变能力有明确要求。从结构设计逻辑来看，底座采用规整矩形截面设计，两侧对称布置沉头安装孔，孔位间距严格匹配常用工业铝型材的槽口中心距，安装时可以直接通过内六角螺栓固定在型材框架或者钢板工作台面上，沉孔设计能够让螺栓头完全没入底座平面，不会出现凸起干涉上部挂载部件运动轨迹的问题，安装边界控制上，底座底面做了0.02mm的平面度公差要求，避免安装后出现翘曲导致上部支撑结构受力偏载。上部的拱形支撑结构并非单纯的造型设计，拱形的圆弧过渡能够有效分散垂直方向的载荷应力，避免直角连接处出现应力集中导致长期受力后开裂，中间开设的矩形减重槽在不降低整体结构刚性的前提下，减少了不必要的材料消耗，同时也为穿过支撑位的管线、连杆提供了避让空间，拱形结构顶部的垂直立板是核心的功能安装面，立板上预留的安装位可以根据实际使用需求加工通孔或者螺纹孔，用来固定转轴、导向轴或者小型传感器支架。

　　设计过程中首先确定的是安装孔的中心距尺寸，这是和现有设备框架适配的核心边界，之后根据需要承载的部件重量核算底座的厚度，避免底座过薄导致受力后弯曲变形，拱形部分的曲率半径经过反复调整，既保证了立板的安装高度满足挂载部件的运动行程要求，又不会因为拱度过高导致整体结构重心上移，降低安装后的稳定性。两侧的圆弧过渡做了R角处理，没有尖锐的棱角，一方面是避免安装调试过程中划伤操作人员，另一方面也能减少应力集中点，提升结构的疲劳寿命。

　　实际使用中，这类支撑件往往成对对称安装，用来支撑光轴实现滚轮或者摆臂的回转运动，相比一体式的铸造支撑座，这种结构的加工难度更低，既可以通过机加工直接制作金属件，也可以通过3D打印制作工程塑料样件用于前期功能验证，安装时不需要复杂的调试工序，只要将底座孔位对齐框架上的预设安装位，锁紧螺栓即可完成固定，后期维护更换也十分便捷，不需要拆解周边的其他部件。结构的尺寸设计上，整体高度控制在小型工装常用的支撑高度范围内，不会因为过高导致与周边设备部件产生干涉，底座的宽度和长度比例经过优化，保证在承受侧向载荷的时候不会出现倾覆问题，立板的厚度根据挂载部件的重量做了匹配，当挂载重量较大时可以适当增加立板厚度，或者在立板与拱形结构的连接处增加加强筋，进一步提升结构刚性。

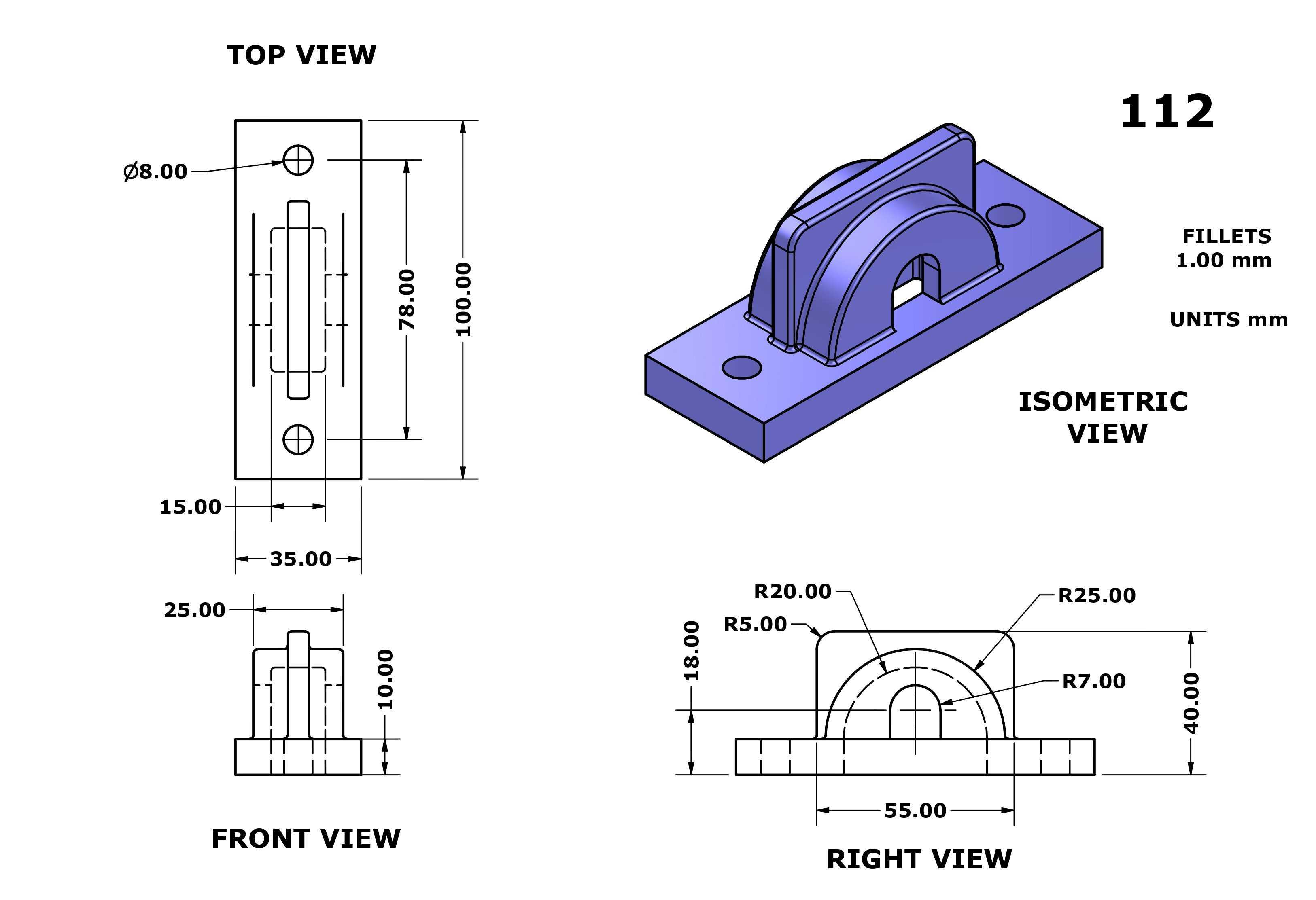

　　很多入门的结构设计练习中都会选用这类支撑件作为建模案例，正是因为它涵盖了实体建模中拉伸、切除、圆角、镜像等常用操作，同时也需要设计者考虑实际工程应用中的安装适配、应力分布、载荷承载等实际问题，不是单纯的几何造型堆砌，建模过程中需要严格控制各个特征的尺寸公差，尤其是安装孔的位置度、安装面的平面度，这些参数直接决定了最终加工出来的零件能不能顺利装配到现有设备上，能不能满足实际使用的性能要求。
