带铰接端环形连接支撑结构件

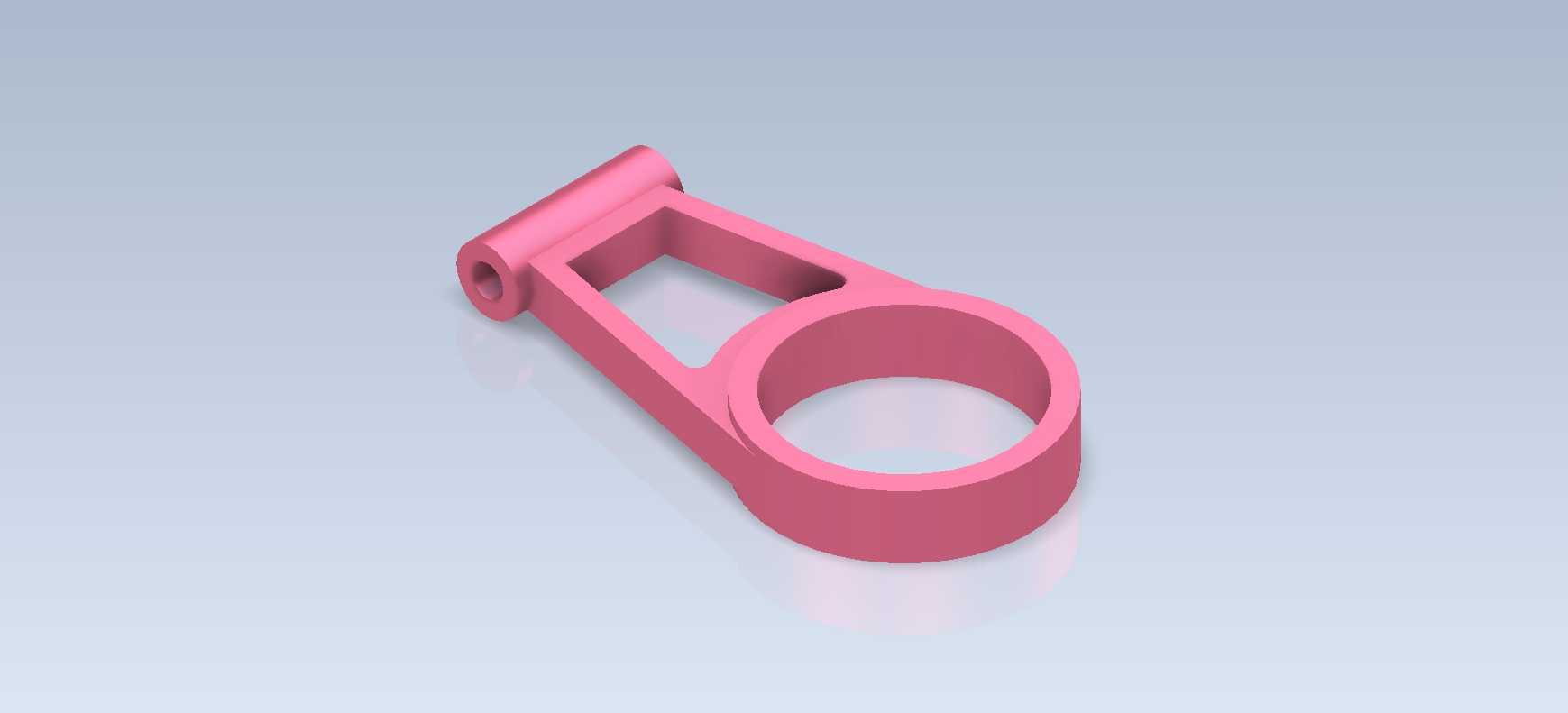

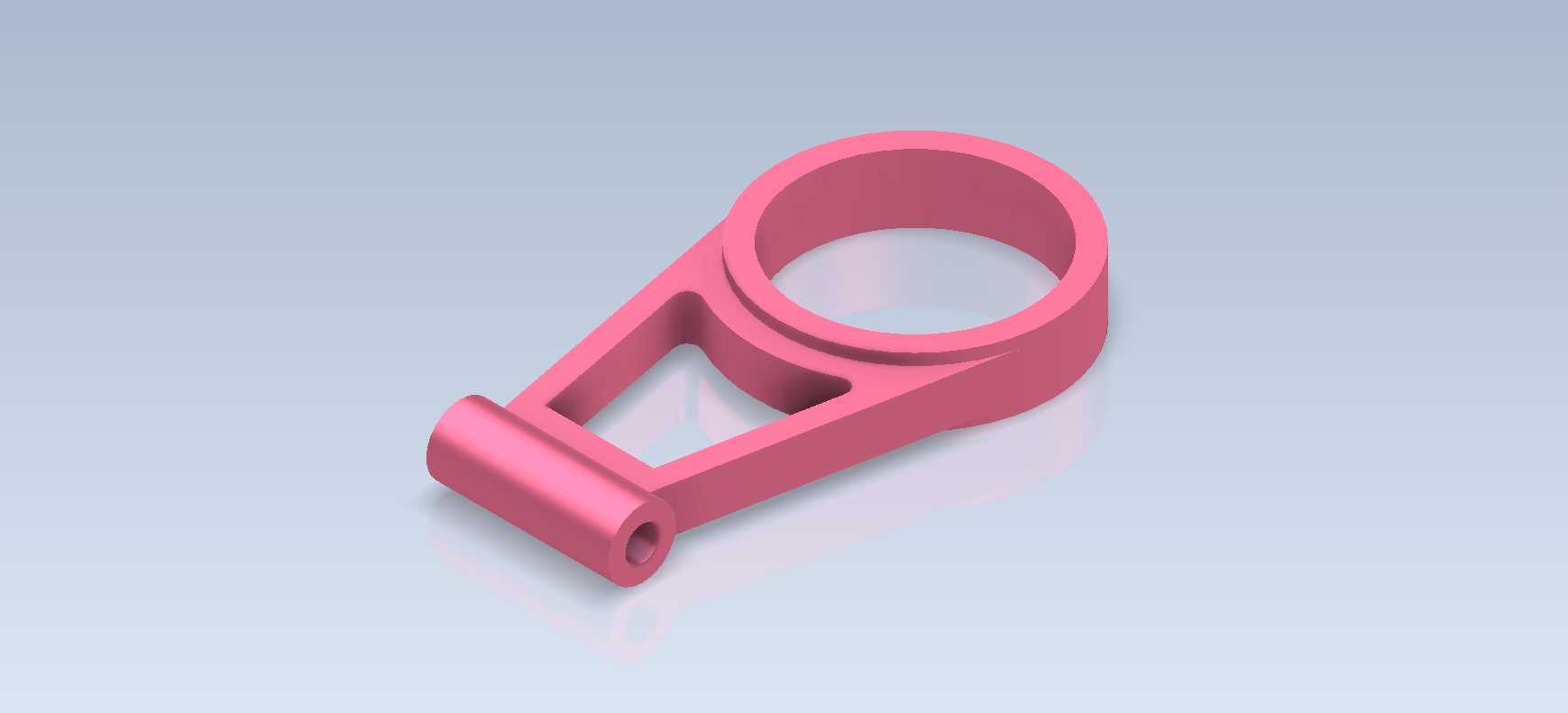

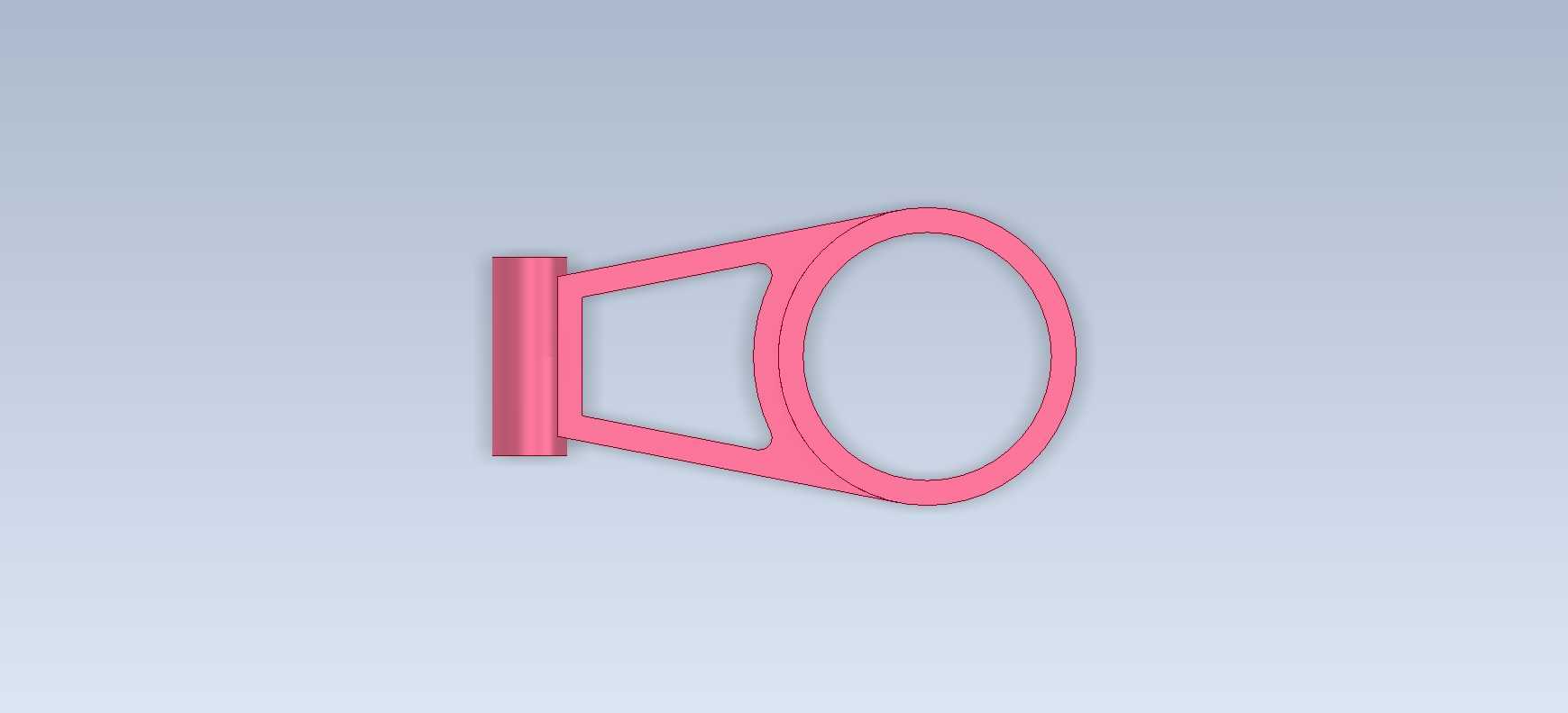

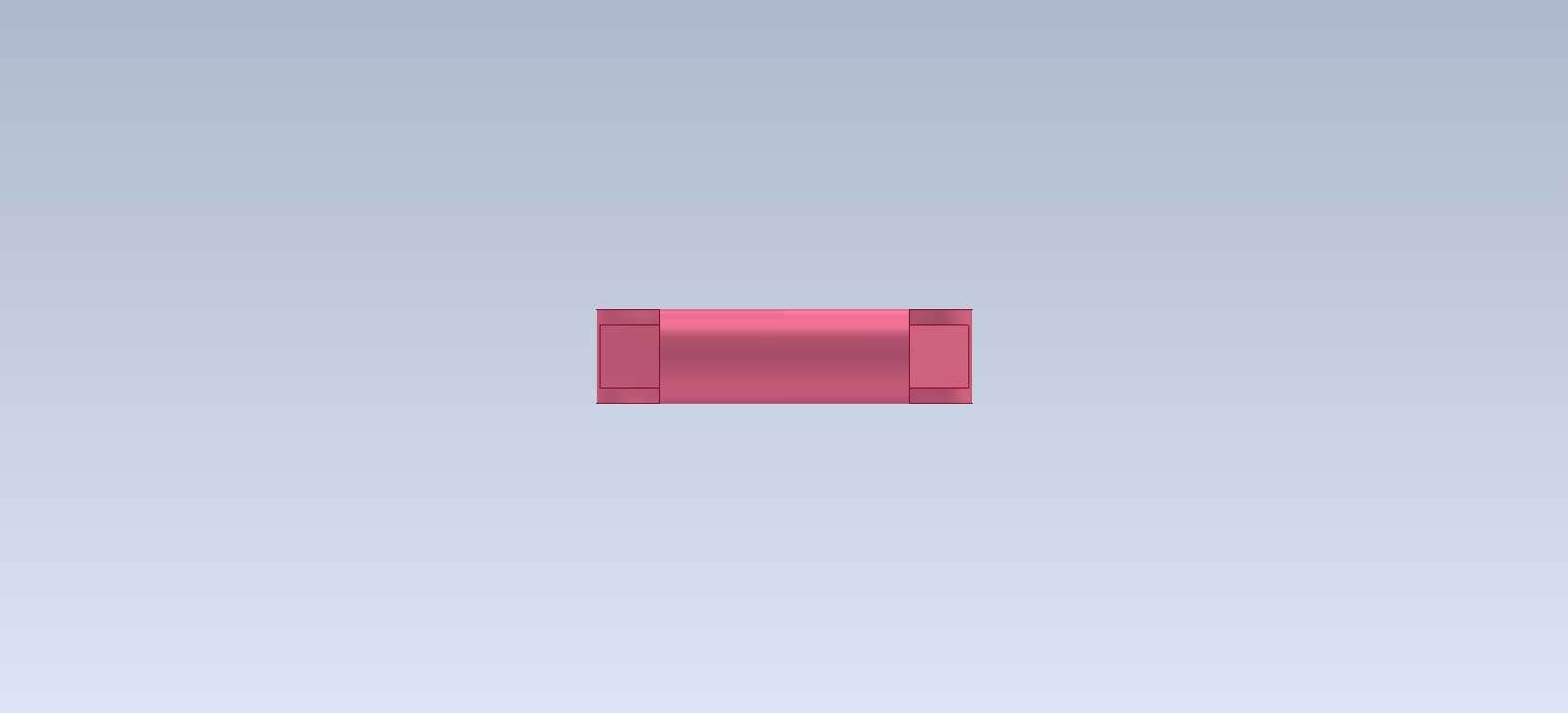

　　环形部分的壁厚设计要结合实际承载来核算，日常工况下如果是承受100N以内的径向载荷，壁厚取配合轴径的1/5到1/4就足够，不需要做太厚，不然会徒增整体重量，也会浪费加工材料。再看侧面的三角镂空结构，这部分不是单纯为了减重做的造型，实际是通过加强筋的结构逻辑，把环形端和下方的铰接耳座连接成一个受力整体，镂空的形状刚好顺着两个安装位之间的传力路径走，能把铰接端承受的摆动力均匀传递到环形支撑位，避免应力集中在连接拐角处，之前做类似结构的时候如果没做这个镂空加强，直接做实心连接板，反而容易在拐角处出现应力集中断裂的情况，而且实心结构的重量会比镂空结构高40%左右，对于需要频繁摆动的联动构件来说，重量增加会直接带动铰接销轴的磨损速度加快，反而降低整体使用寿命。这类带铰接端的环形连接支撑件，在轻工自动化输送线、小型工装夹具的铰接联动模块中十分常见，日常做结构设计时经常会碰到类似的功能需求，核心是实现两个相对转动部件之间的连接支撑，同时保证铰接端的转动自由度与环形安装位的同轴度要求。先从实际安装场景来看，环形端一般是套在固定光轴或者导向柱上，作为整个构件的旋转支撑基准，内径尺寸需要和配合轴径保持合适的间隙配合，通常选H8/f7的配合公差就能满足普通低速转动的需求，既不会因为间隙过大出现晃动偏移，也不会因为间隙过小导致转动卡滞。

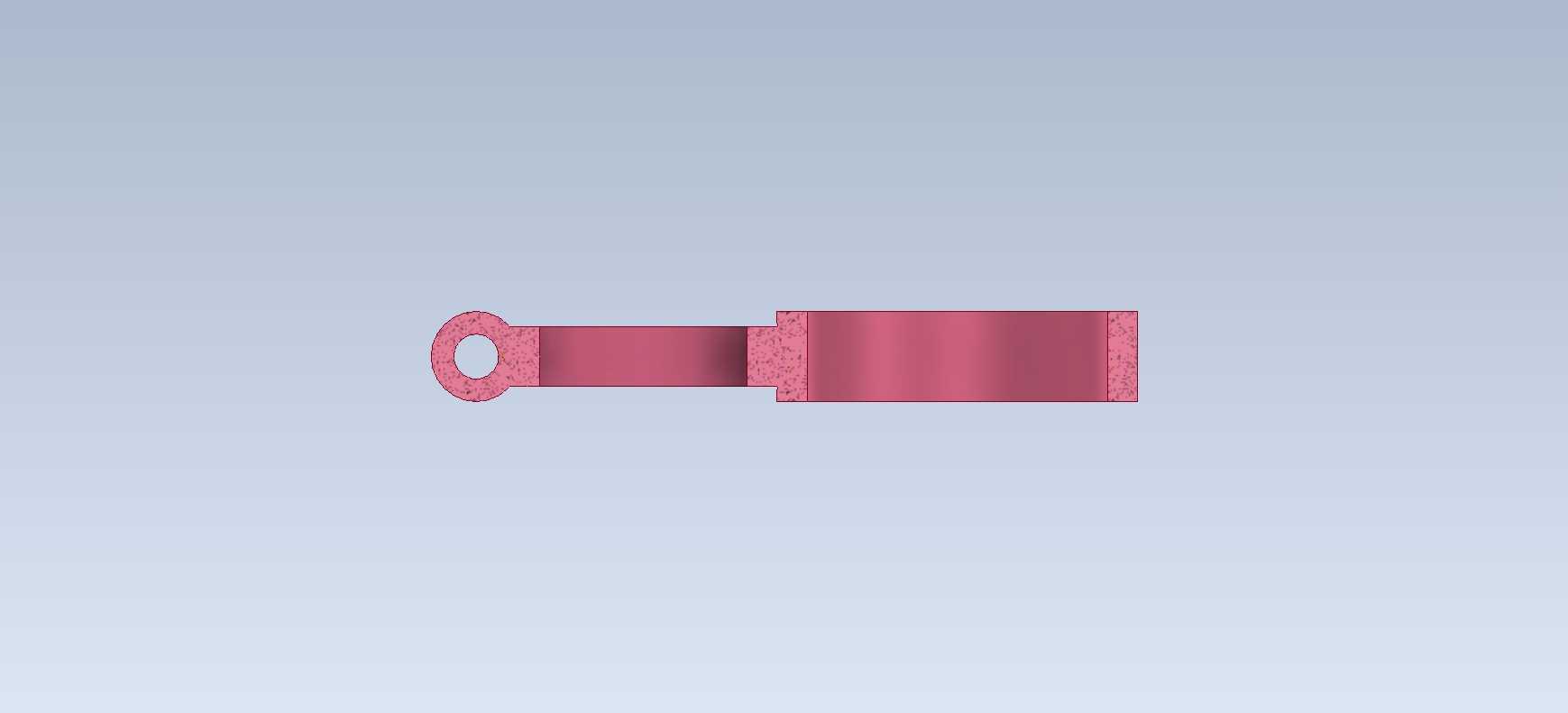

　　下方的铰接端是带通孔的圆柱耳座，这个通孔是用来装铰接销轴的，孔径要和销轴做间隙配合，孔的端面需要做倒角处理，方便销轴装配的时候顺利导入，同时耳座的长度要和配合的叉形接头宽度匹配，单边留0.2到0.3mm的装配间隙就够，间隙太大的话铰接转动的时候会出现轴向窜动，时间长了会把销轴磨出偏磨的台阶。整个构件的外形轮廓没有复杂的曲面，所有的拐角处都做了圆角过渡，最小圆角半径不小于2mm，一方面是注塑或者3D打印加工的时候能减少应力集中，避免加工过程中出现开裂，另一方面是日常装配维护的时候不会有尖锐的边角划伤操作人员。

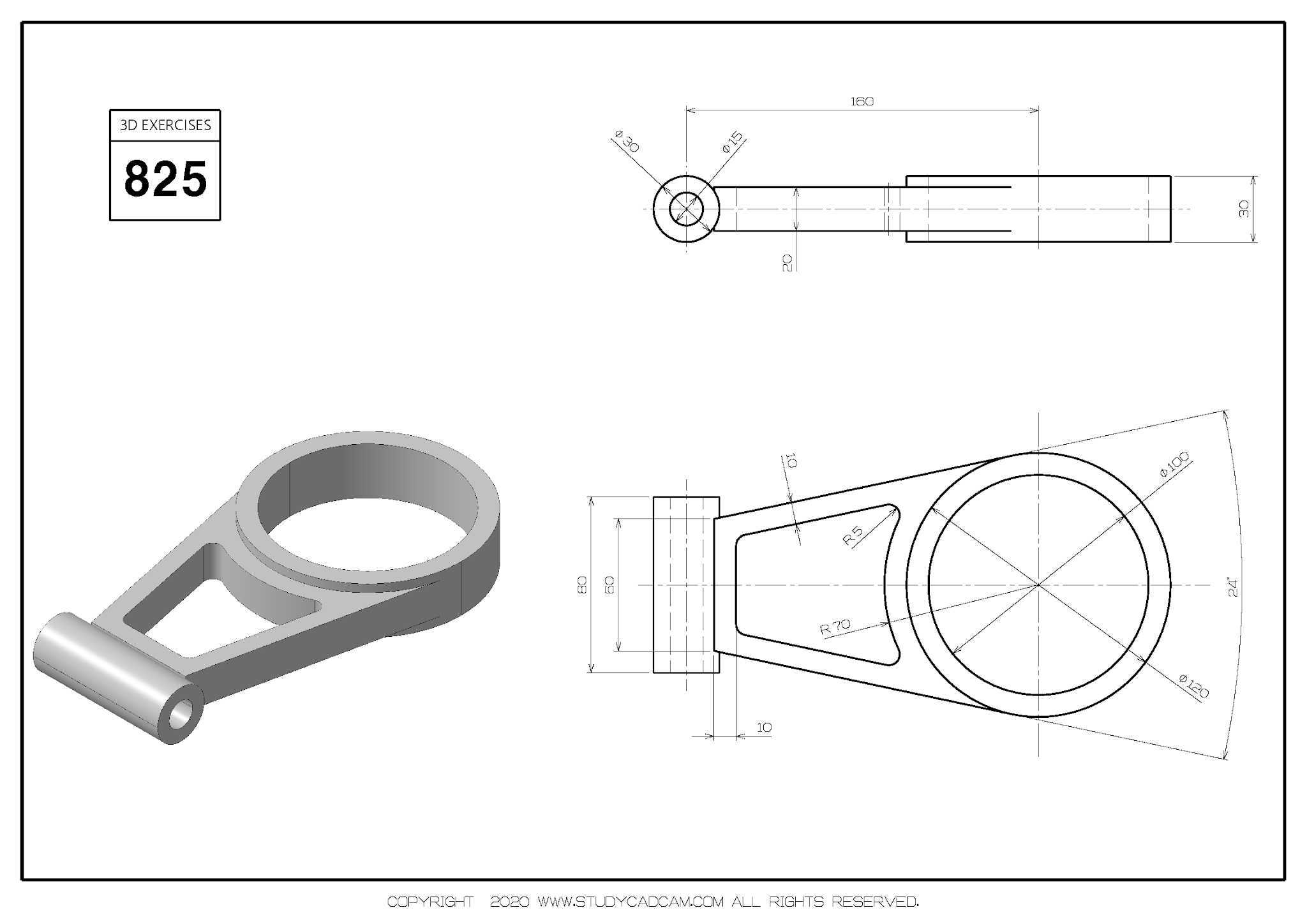

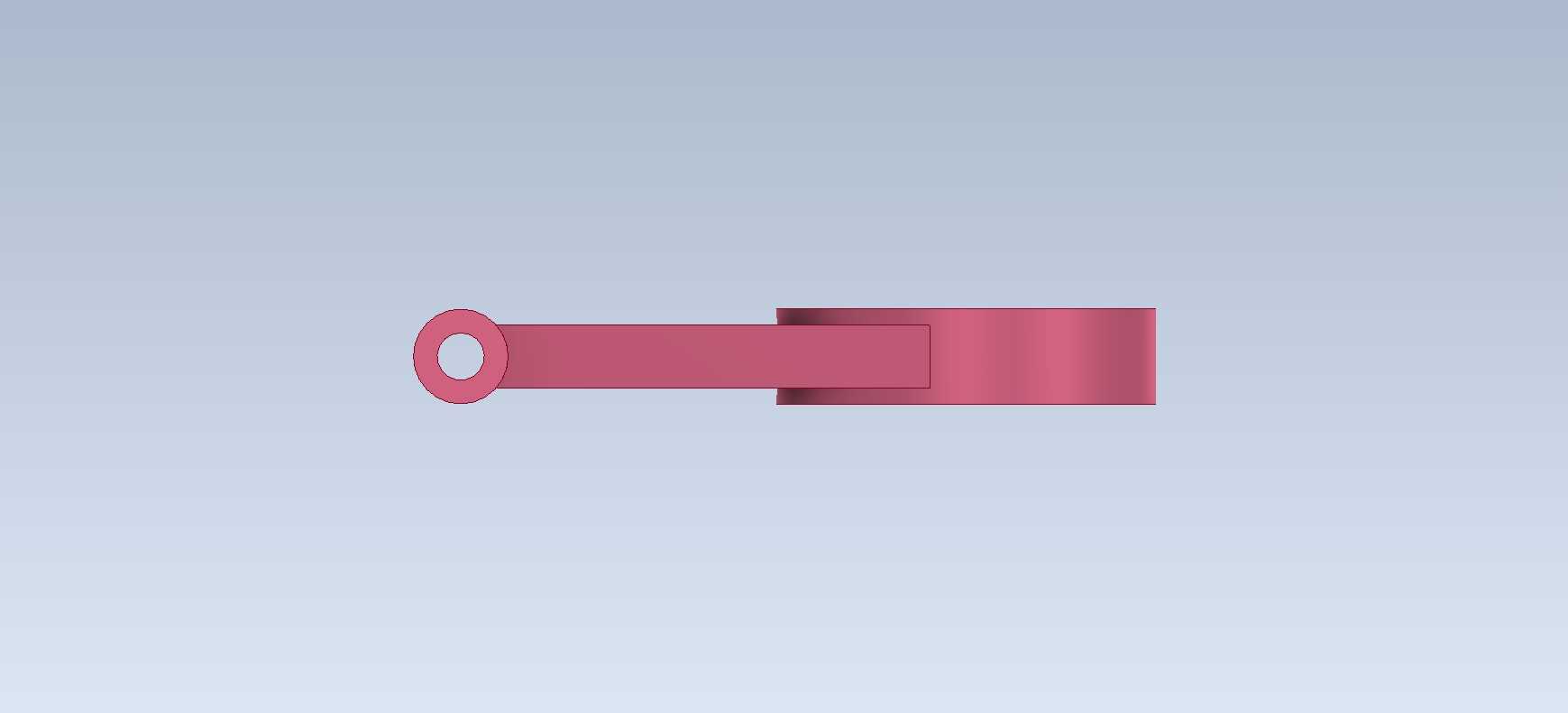

　　从安装边界来看，整个构件摆动的时候，最大外轮廓的回转半径要控制在安装空间允许的范围内，环形端的中心到铰接孔中心的中心距是整个构件的核心安装尺寸，这个尺寸的公差要控制在±0.1mm以内，不然会导致联动的时候出现行程偏差，比如用在夹具的压紧摆臂上的话，中心距偏差太大就会导致压紧头压不到指定位置，影响装夹精度。设计这类构件的时候，首先要确定两个安装位的中心距，再根据承载需求核算环形部分的壁厚和铰接耳座的厚度，之后顺着传力路径布置连接筋，最后做镂空减重和圆角过渡，整个建模过程要注意各个特征的拔模角度，如果是注塑加工的话，拔模角度取1到1.5度就能顺利脱模，如果是机加工的话就不需要考虑拔模，但是要注意加工刀具的可达性，比如镂空部分的内角要做成和刀具直径匹配的圆角，不要做成清角，不然加工的时候需要额外用电火花处理，会增加加工成本。

　　实际使用的时候，铰接孔内可以加装铜套或者自润滑轴承，能大幅降低销轴的磨损速度，延长构件的维护周期，环形端如果是和光轴做相对转动的话，内壁可以开油槽，定期加注润滑脂就能保证转动顺畅。这类结构虽然看起来简单，但是在很多小型联动机构里都是核心的传力零件，设计的时候不能只看外观造型，每一个尺寸的确定都要结合实际的受力情况、装配需求和加工工艺来调整，比如之前做过一个类似的摆臂零件，一开始把铰接耳座的厚度做薄了1mm，实际测试的时候摆到最大受力位置就出现了耳座变形的情况，后来加厚了耳座厚度，同时在耳座和连接板的连接处加了小圆角过渡，就解决了变形问题，所以这类支撑连接件的设计，细节处的尺寸和过渡处理往往决定了零件的实际使用寿命。
