叉形拨杆机械零件结构设计

这类叉形拨杆属于传动系统里的典型执行构件，常见于机床变速箱、进给机构、轻工机械的档位切换单元中，核心作用是通过自身的摆动或滑移，推动滑移齿轮、离合器等部件沿轴向移动，实现不同传动比的切换，或是完成工位的精准换位动作。在实际设备运行中，拨杆的受力状态并不均匀，叉口的两个爪部会持续承受来自被推动部件的侧向反作用力，中间的轴孔位置则要承受往复摆动带来的摩擦载荷，底部的定位孔需要和限位销配合，限制拨杆的行程范围，避免超程导致传动部件碰撞损坏。

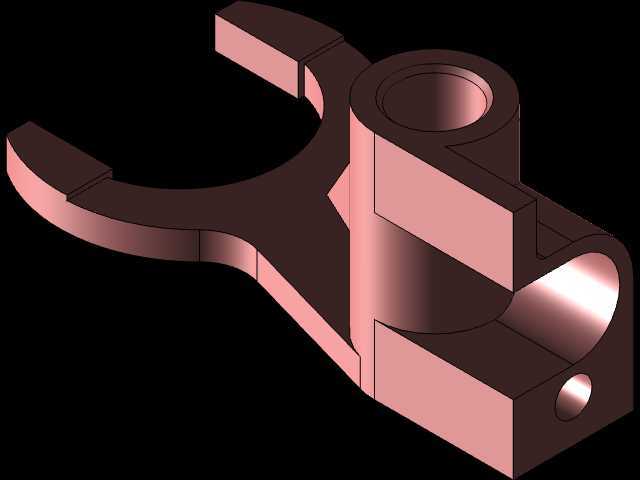

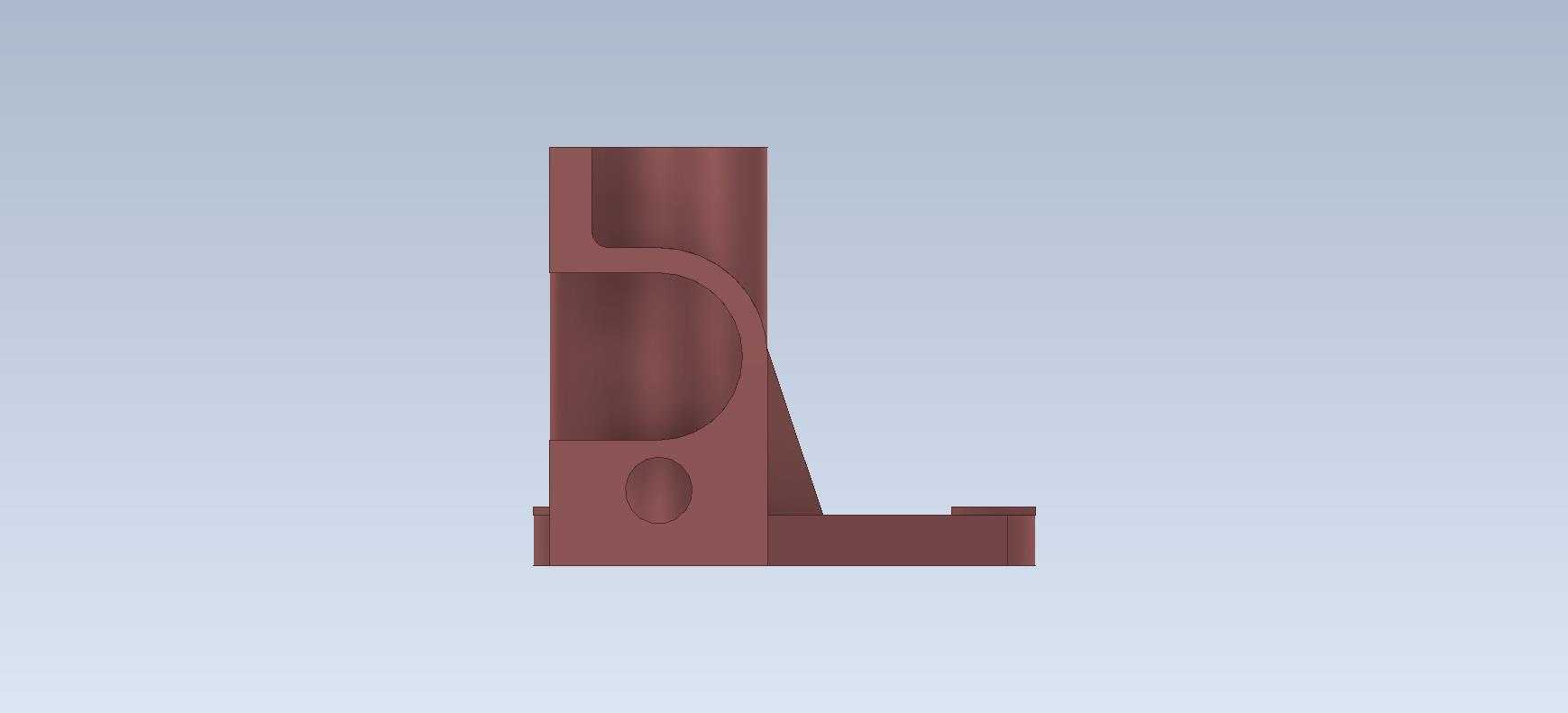

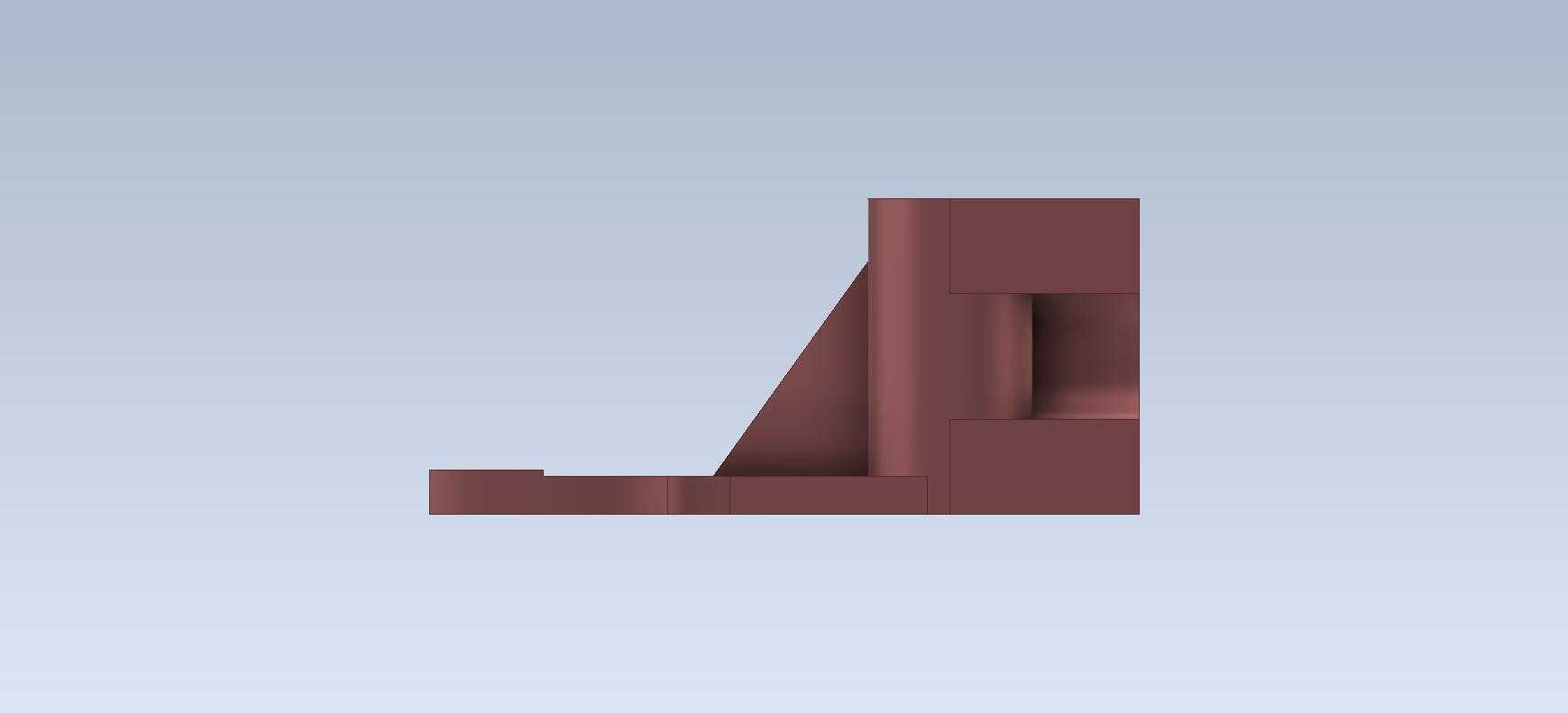

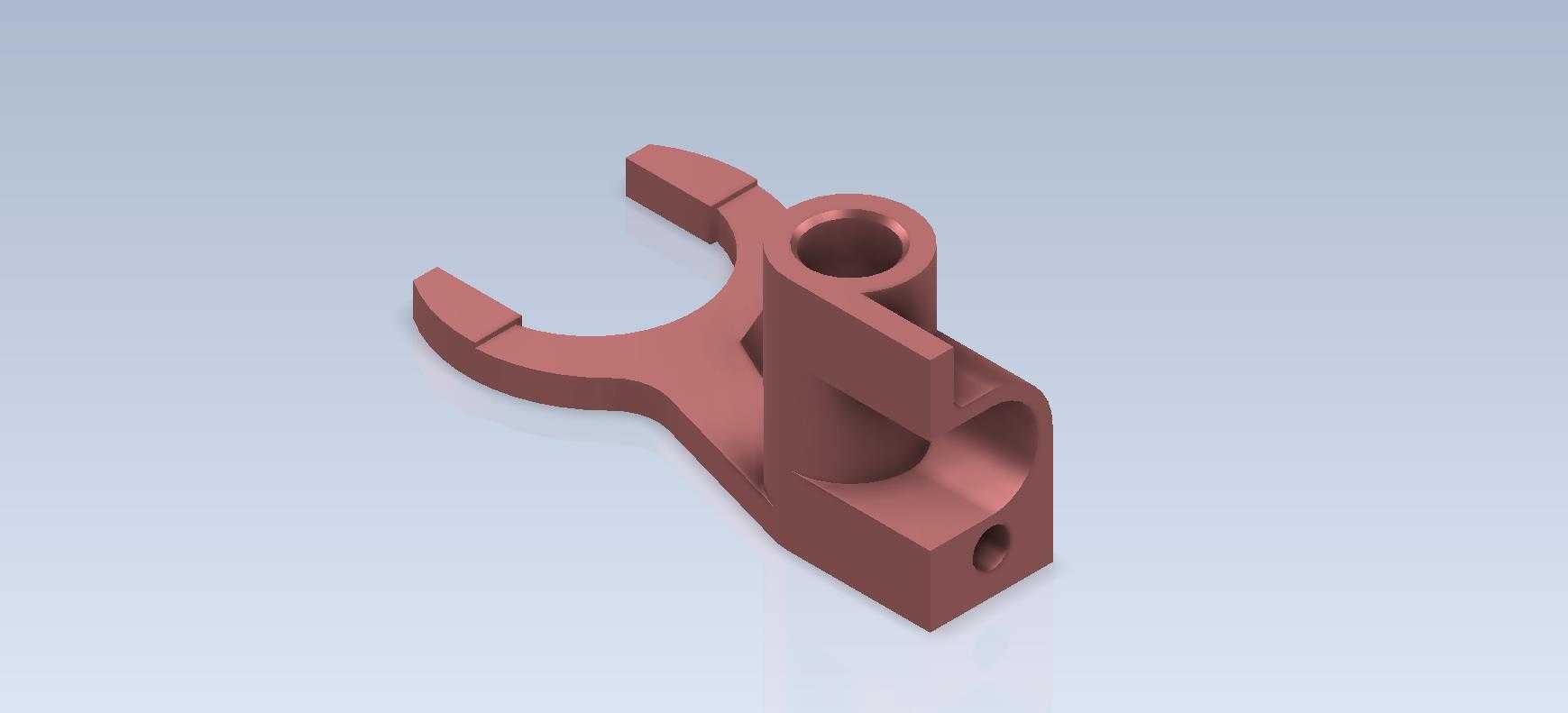

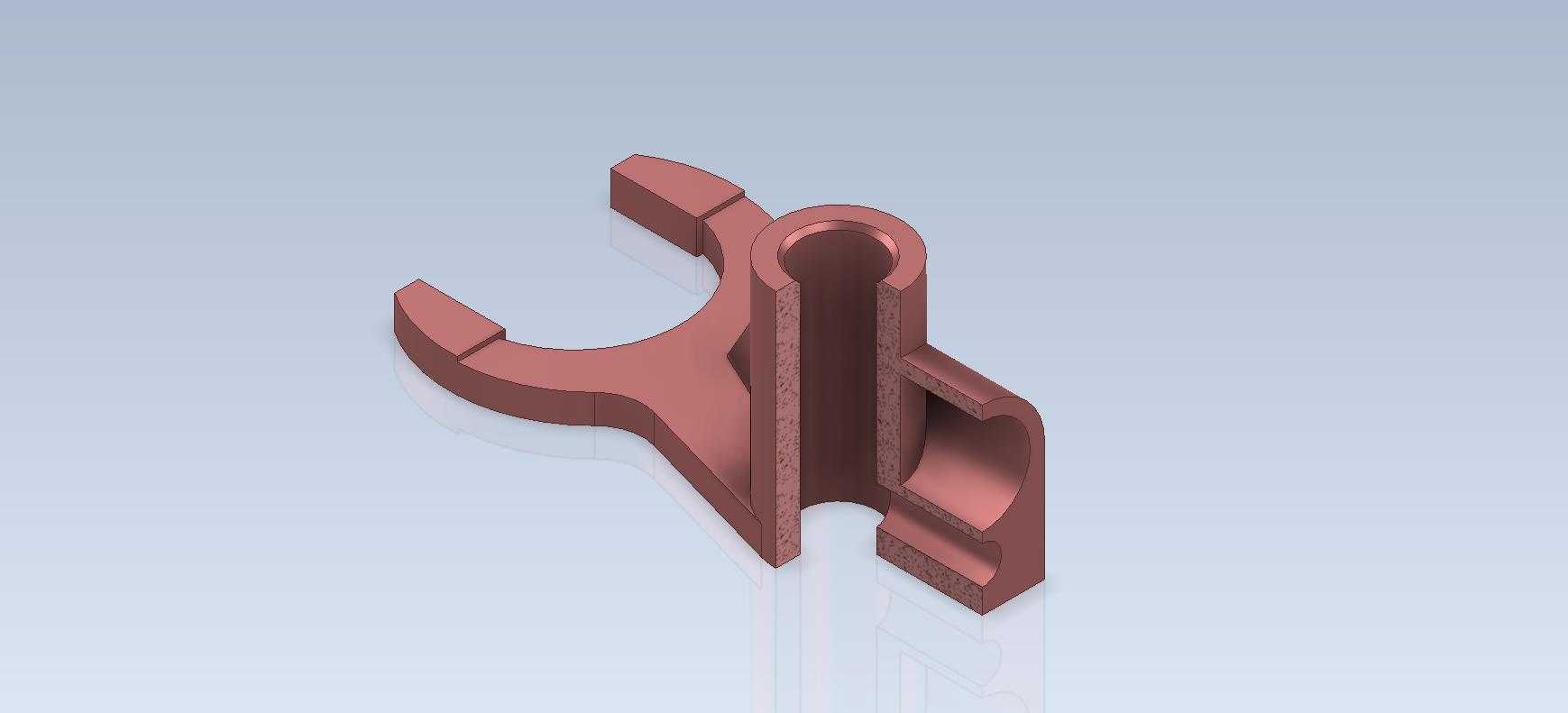

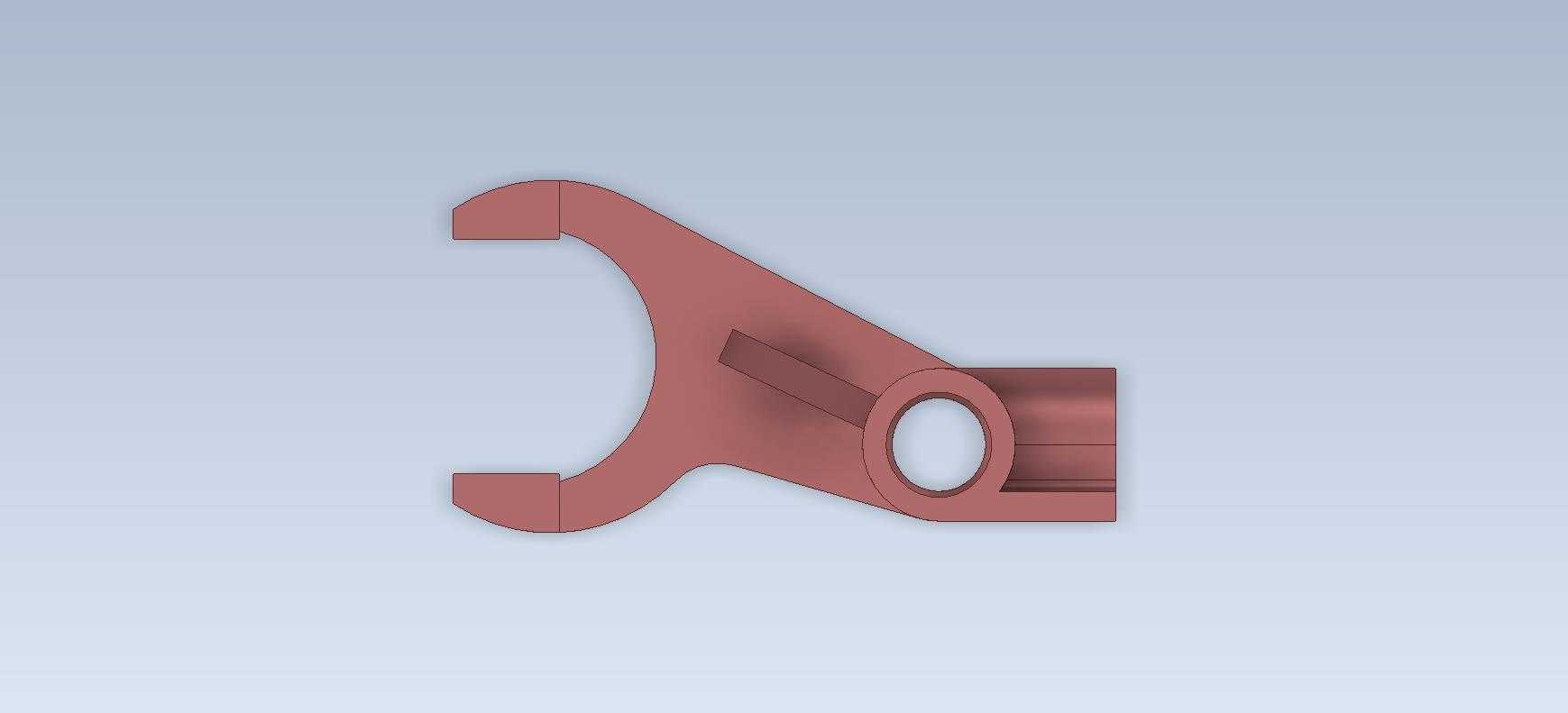

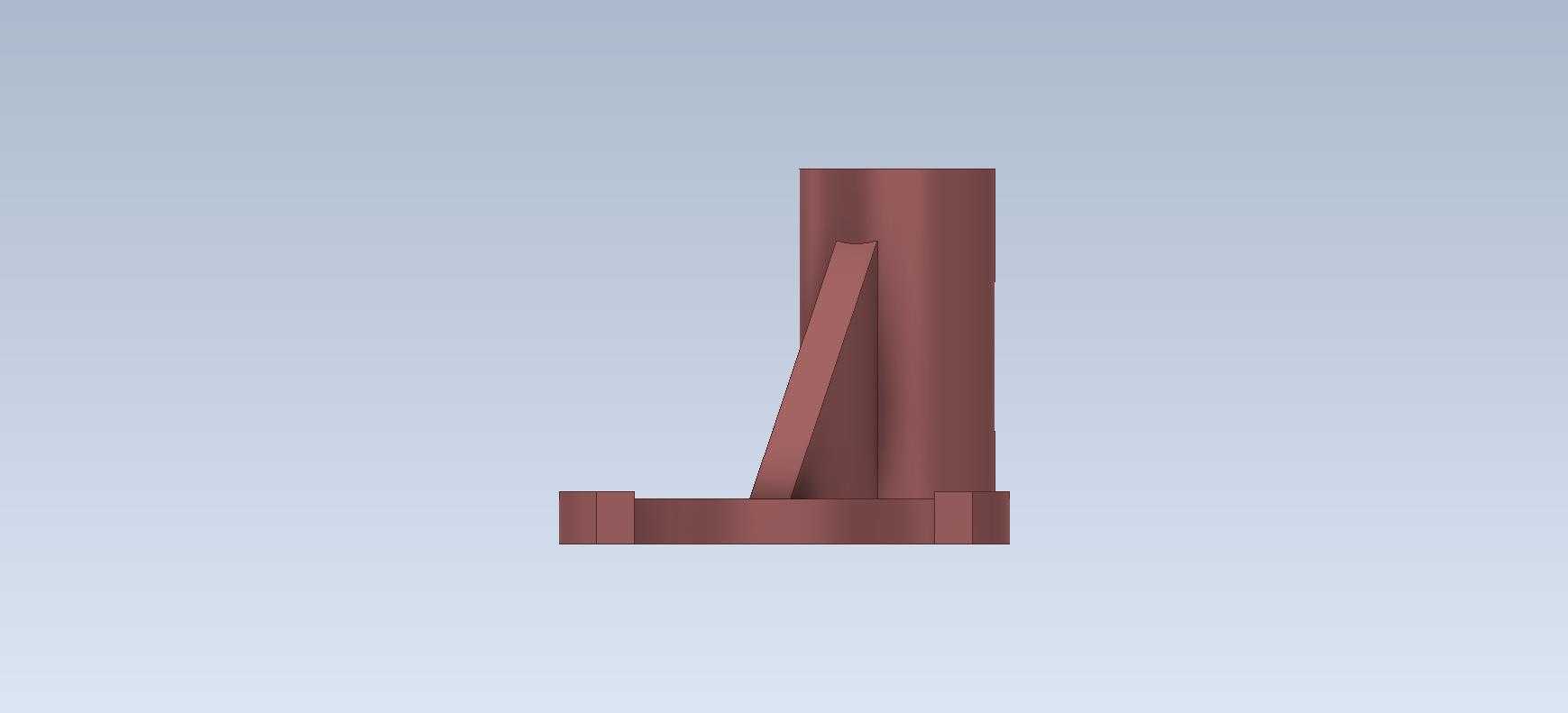

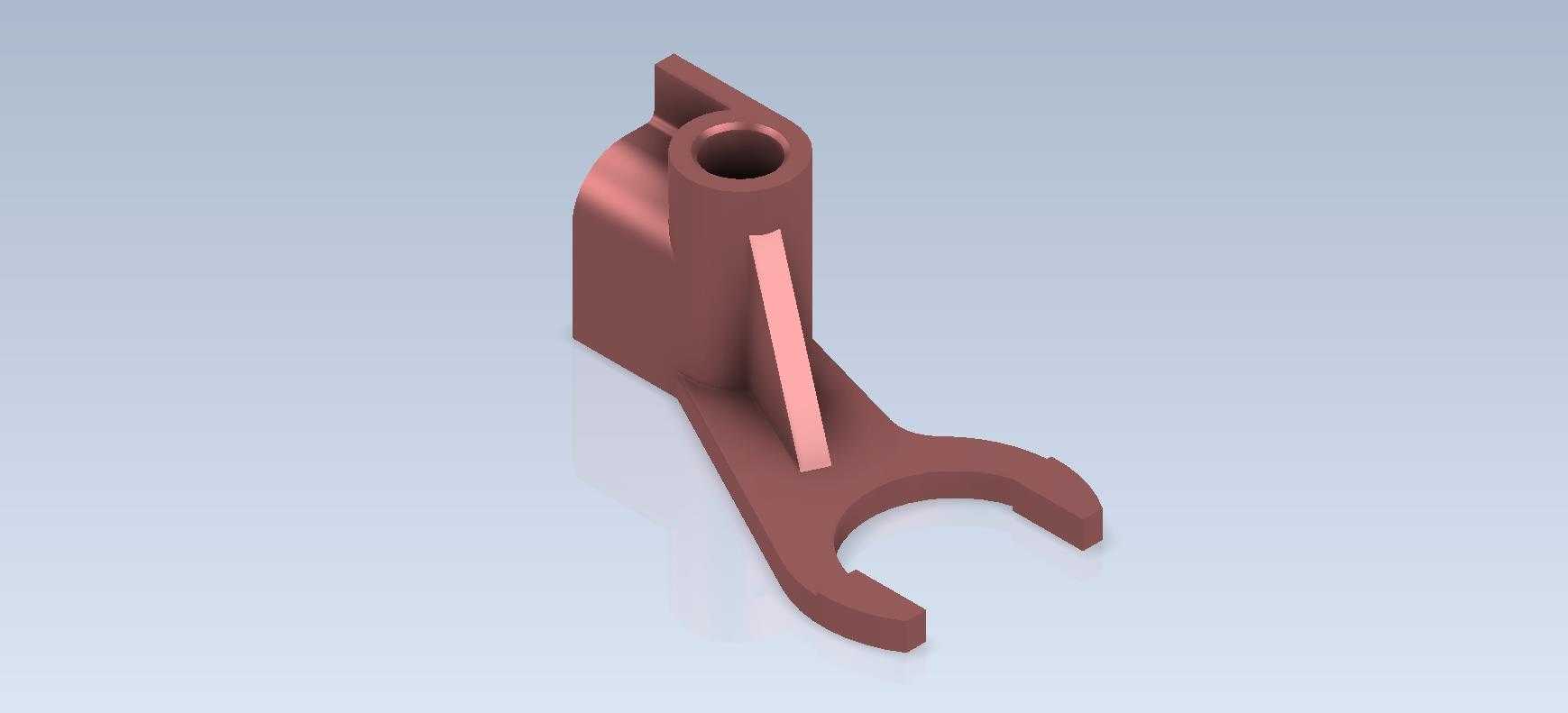

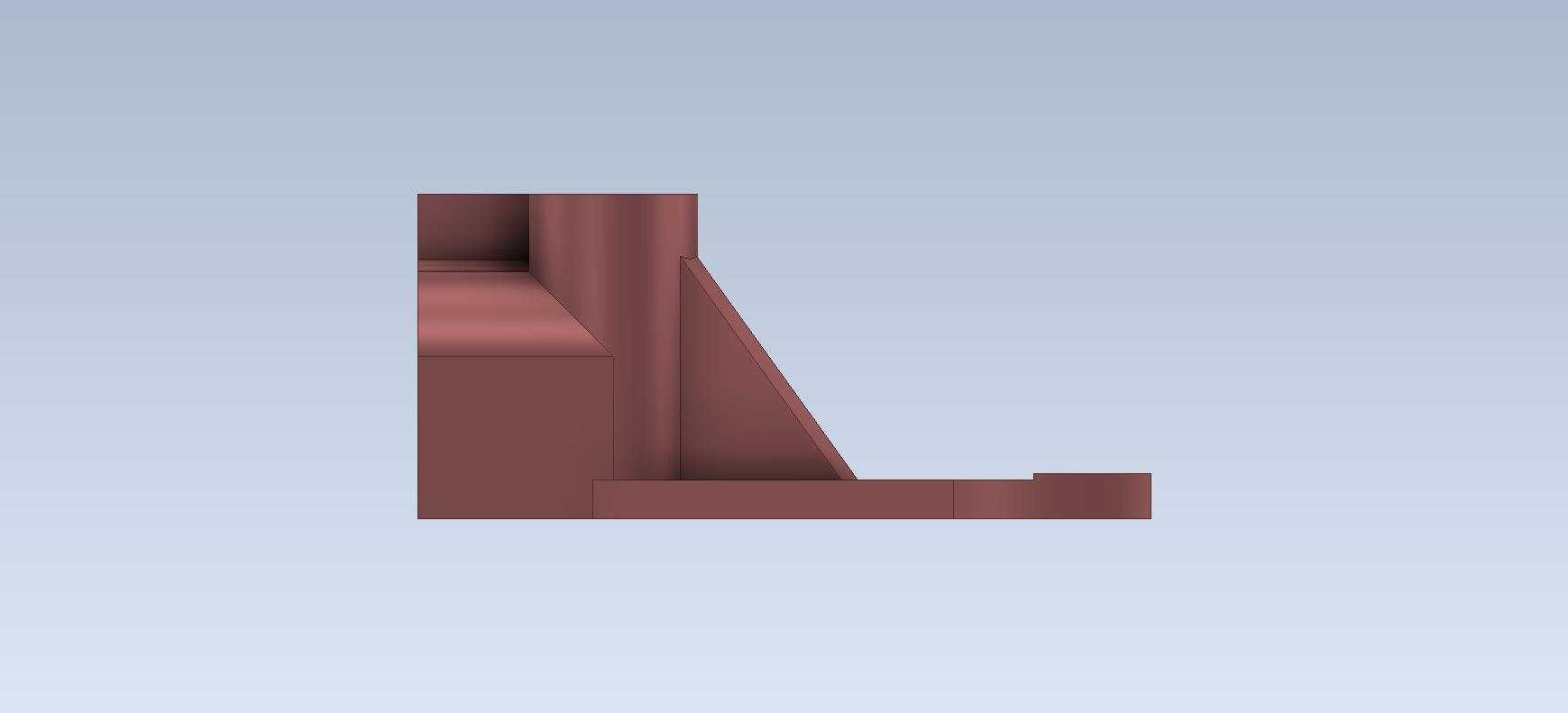

从结构设计逻辑来看，这个零件的整体布局完全围绕功能需求展开：上端的圆柱轴孔是整个零件的回转支撑基准，孔的内径尺寸需要和配套的固定销轴保持H7/h6的间隙配合，既要保证摆动时无卡滞，又要控制径向间隙在0.02mm以内，避免长期使用后出现旷量，导致档位切换不到位。叉口的两个爪部内侧做了圆弧过渡处理，和被推动的齿轮拨槽接触的面设计成了贴合的弧面，接触面积比平面接触提升了40%左右，能有效降低局部接触应力，减少长期往复动作带来的磨损，爪部的厚度根据额定推力计算，预留了1.5倍的安全系数，避免受冲击载荷时出现断裂。中间的加强筋结构连接了轴孔座和叉口主体，在不增加整体壁厚的前提下，把零件的抗弯刚度提升了近60%，既控制了零件的整体重量，又能避免受力时出现形变。底部的侧向小孔是定位限位孔，装配时和机架上的限位销配合，把拨杆的摆动角度限制在设计行程内，孔的位置度公差控制在0.05mm，保证行程终点的位置精度，不会出现档位脱开或者啮合不到位的问题。

从安装边界来看，这个零件的轴向安装尺寸以中间轴孔的轴线为基准，叉口的开口宽度需要比被推动的拨槽宽度大0.1-0.2mm，保证装配时能顺利卡入，同时避免间隙过大导致切换时出现冲击。零件的整体高度方向尺寸需要匹配变速箱内的安装空间，摆动时的外轮廓轨迹不能和箱体内的其他齿轮、轴类零件发生干涉，设计时需要做完整的运动仿真，验证全行程范围内的最小安全间隙不小于3mm。零件的材质一般选用45号钢或者球墨铸铁，毛坯采用模锻或者精密铸造工艺成型，加工时轴孔需要做铰孔处理保证精度，叉口的接触面做高频淬火处理，硬度达到HRC45-50，提升耐磨性能，非配合面做喷丸或者氧化处理，提升防锈能力。

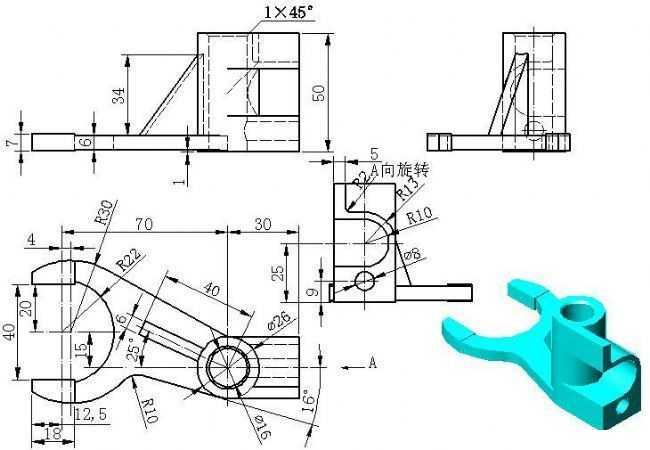

在实际建模过程中，这类零件需要先确定核心的装配基准，也就是中间轴孔的轴线位置，再根据行程要求确定叉口的中心距和开口角度，之后依次绘制叉爪、主体、加强筋、限位孔的结构，所有的转角位置都要做R2-R3的圆角过渡，避免应力集中，尤其是轴孔和主体连接的位置、叉爪和主体连接的位置，不能出现直角尖角，否则长期受交变载荷容易产生疲劳裂纹。建模完成后需要做干涉检查和有限元受力分析，验证在额定推力下的最大形变量不超过0.03mm，应力值不超过材料的许用应力，保证零件的使用寿命满足设备的大修周期要求。这类零件虽然结构不算复杂，但属于传动系统里的关键易损件，尺寸精度和结构强度直接影响整个设备的换挡可靠性，设计时每一处尺寸公差和结构细节都要结合实际装配和使用场景调整，不能只看外观造型忽略实际受力和装配需求。
