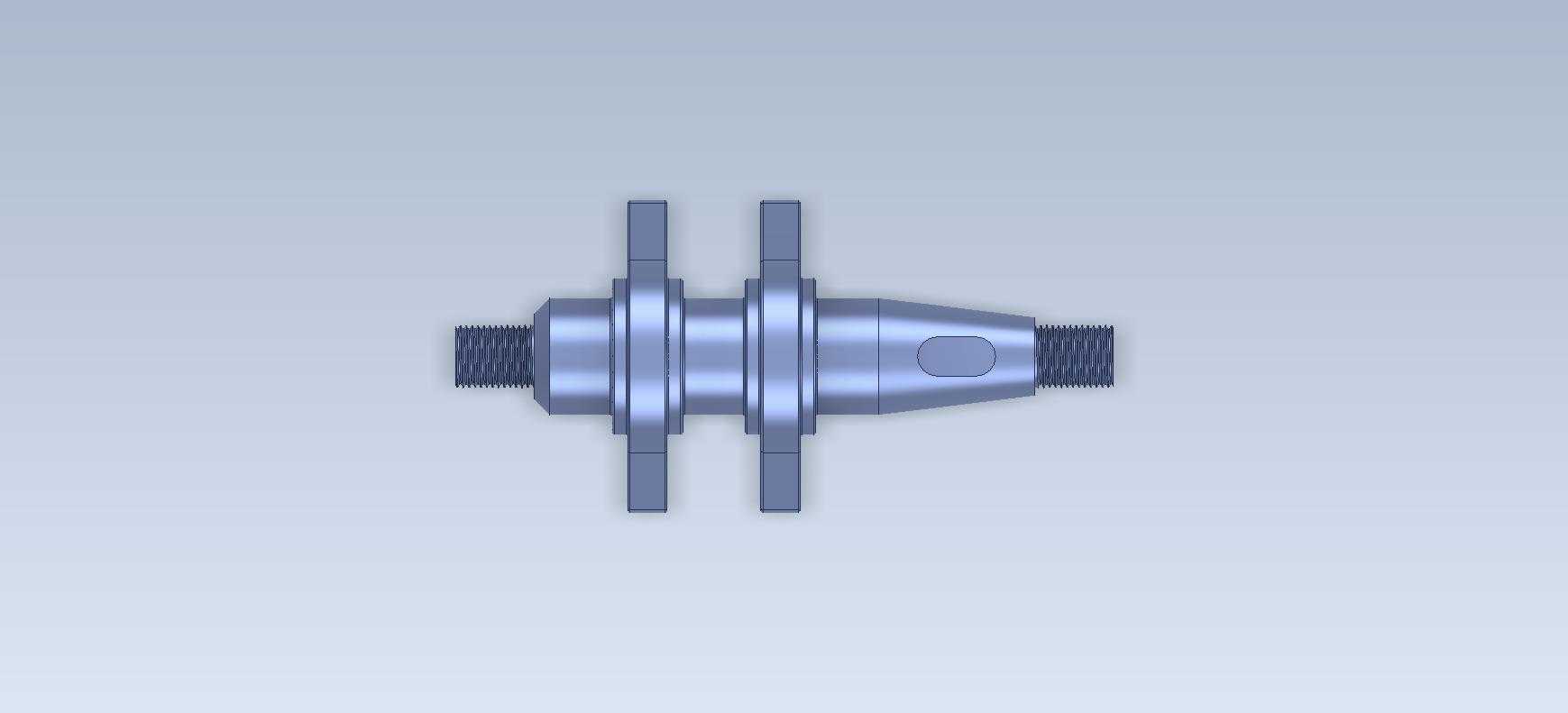

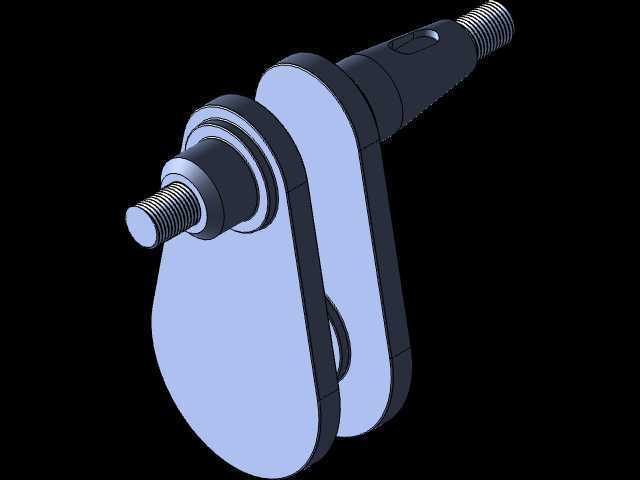

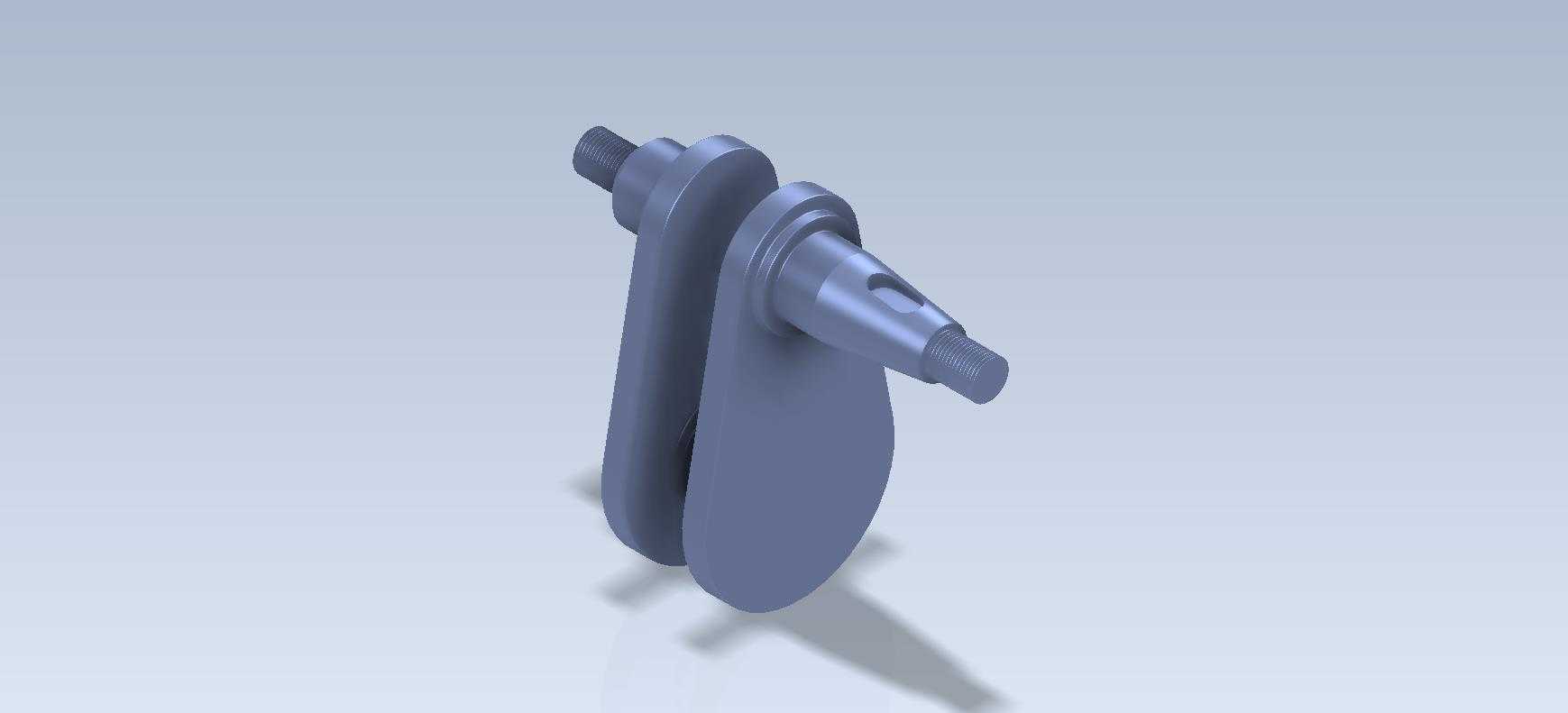

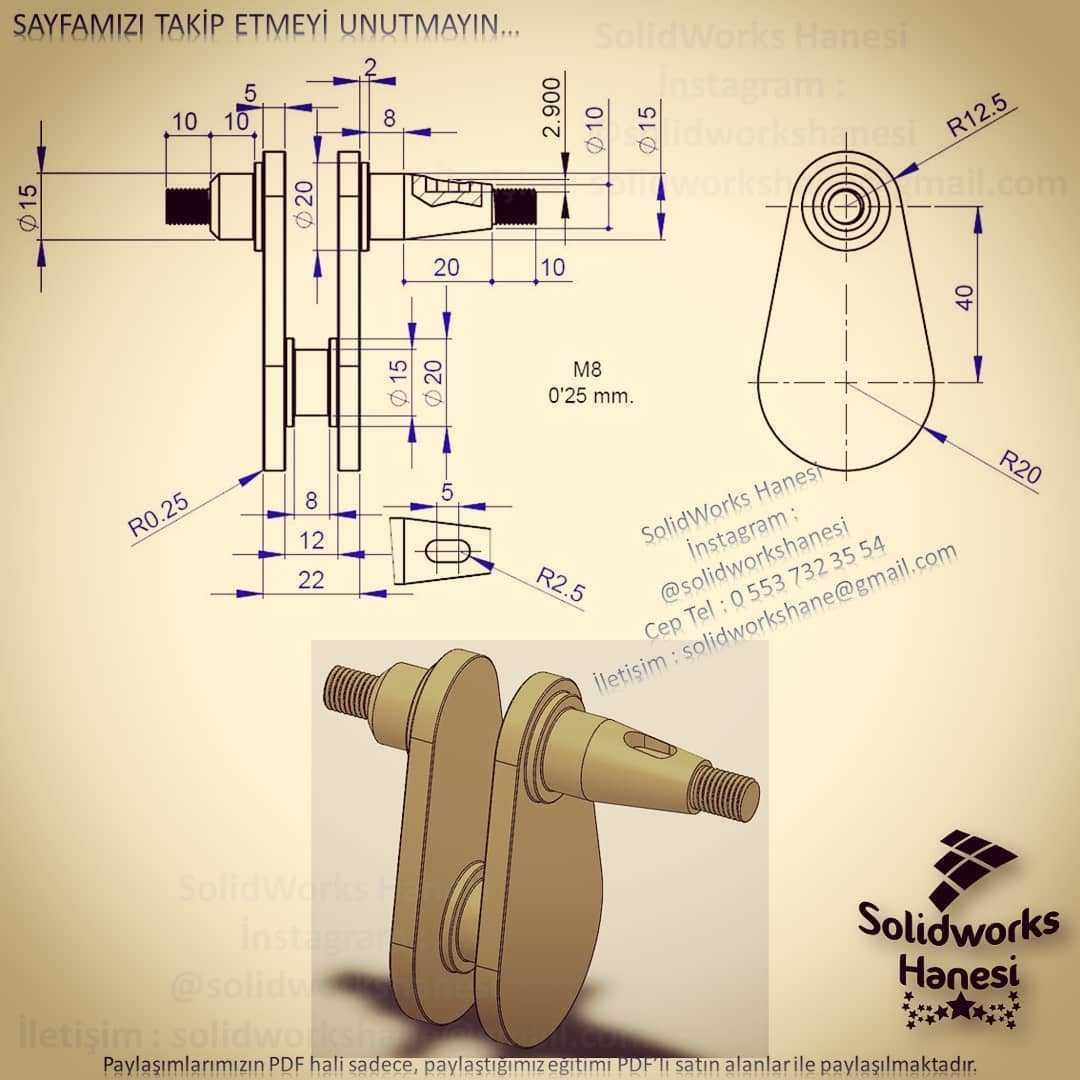

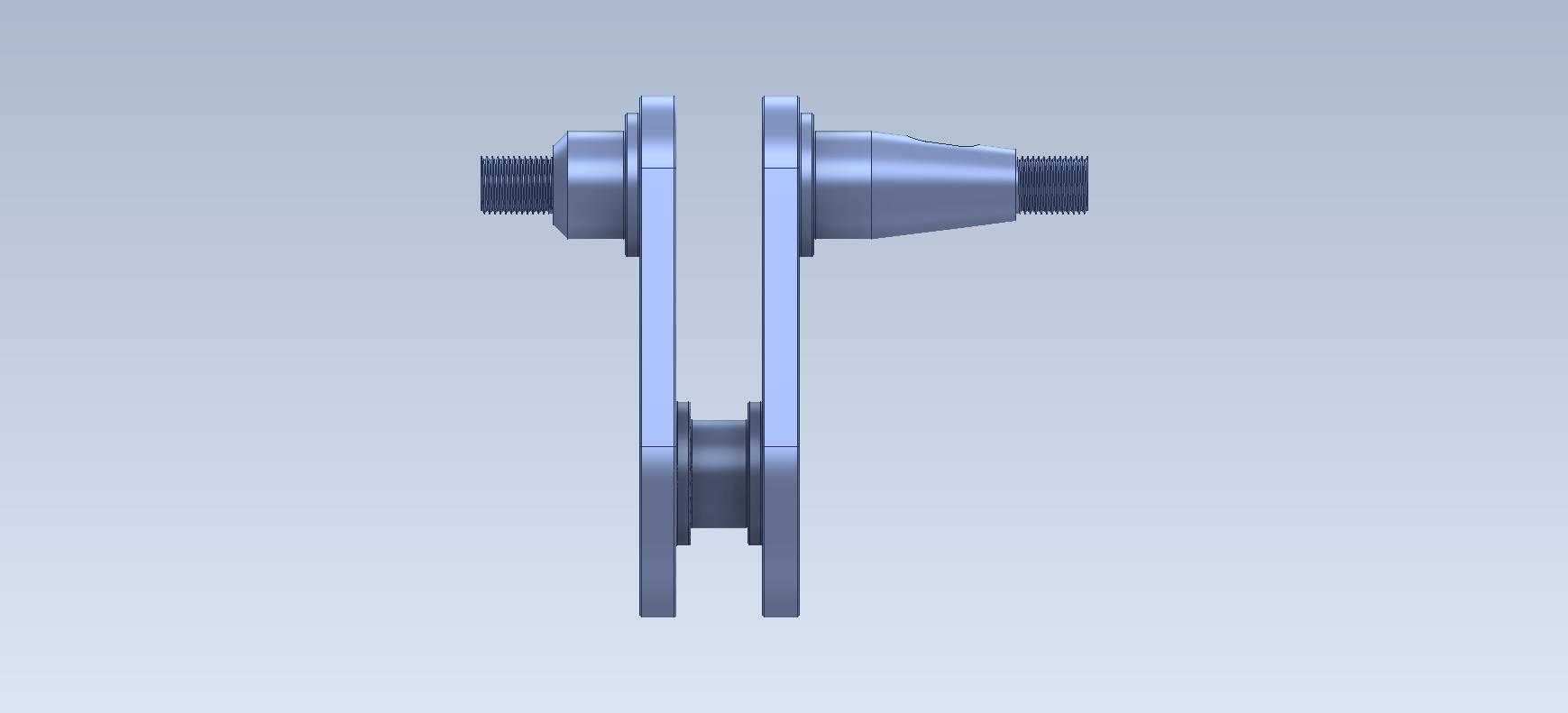

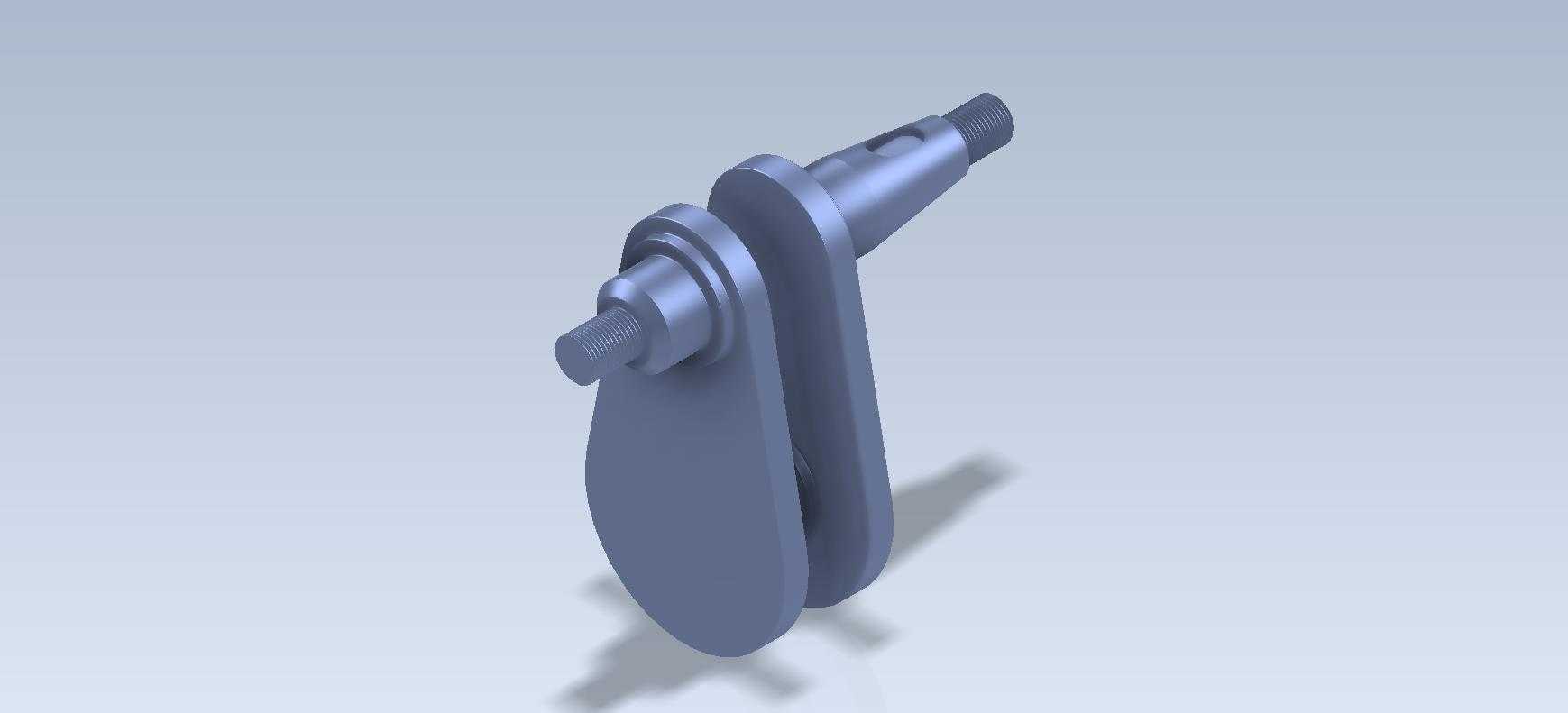

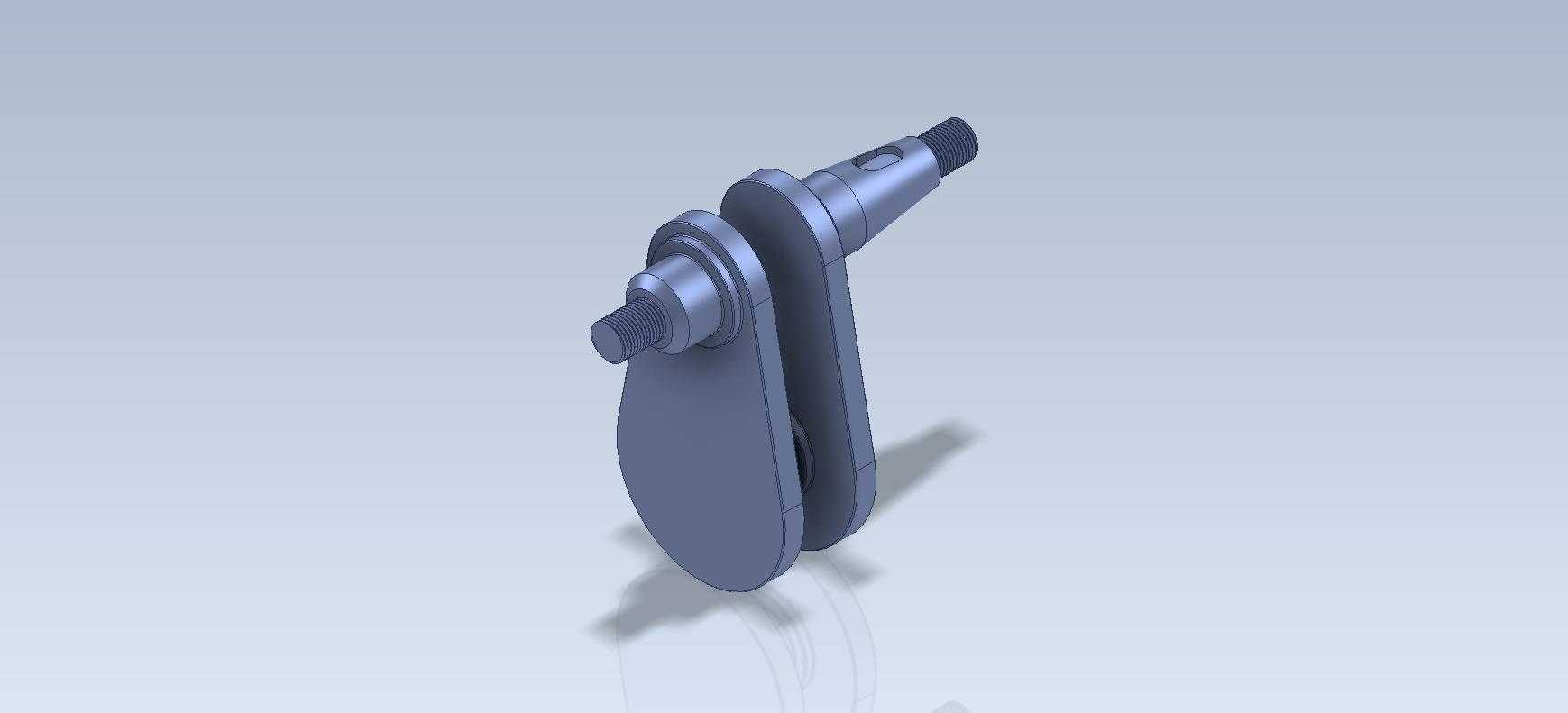

曲柄销轴联动机械结构三维练习模型

　　在中小型往复式输送设备、轻工机械的间歇传动单元里，这类曲柄销轴联动结构是把旋转运动转化为定角度摆转动作的核心执行部件，日常接触到的小型物料分拣摆臂、工位转位拨叉、半自动包装线的推料摆杆，很多都采用同原理的结构实现动力传递。做这个结构的建模练习时，最先要捋清楚的是动力输入与输出的运动边界：输入轴端的外螺纹段是和驱动轮或者联轴器对接的安装位，建模时要保证螺纹轴线和曲柄主体的回转中心完全同轴，哪怕0.1度的角度偏差，实际装配后都会出现转动卡滞、运转时异响的问题。两块平行的曲柄夹板是整个结构的受力主体，工作时要承受摆转过程中的交变载荷，所以建模时特意把夹板的轮廓做了圆弧过渡处理，没有留尖锐的直角应力集中点，避免长期受载后出现裂纹。

　　中间穿装的销轴是连接曲柄和外接摆杆的关键部位，销轴两端的轴径做了阶梯差，一端和夹板孔过盈配合压装固定，另一端伸出段和从动摆杆的安装孔间隙配合，保证摆杆能绕销轴顺畅转动，不会出现别劲的情况。实际选型应用时，要先核对安装边界的几个核心尺寸：输入轴的总长度要匹配驱动端的安装空间，不能出现轴伸过长和周边护板干涉、或者过短导致联轴器压装不到位的问题；两块曲柄夹板的开档间距要和外接摆杆的连接端厚度匹配，预留0.2到0.3毫米的轴向窜动间隙，既不能间隙过大导致摆转时晃动，也不能间隙过小把摆杆夹死无法转动；销轴的伸出长度要保证摆杆安装后有足够的轴向定位空间，搭配轴用挡圈就能完成轴向固定，不需要额外设计复杂的锁紧结构。

　　建模过程中做配合校验的时候，要模拟整个摆转行程的运动轨迹，检查曲柄在最大摆角位置时，夹板边缘会不会和设备的固定机架发生碰撞，输入轴转动全行程有没有和周边的管线、其他传动件产生运动干涉。这类结构不需要做复杂的曲面造型，核心是保证各个配合面的形位公差符合实际加工要求：两个夹板上的轴孔同轴度要控制在0.02毫米以内，输入轴的圆柱面圆度误差不能超过0.01毫米，销轴的配合面粗糙度要达到Ra1.6以上，才能保证装配后运转顺畅，没有过大的传动间隙。

　　很多新手做这类练习模型的时候，容易只照着外观轮廓拉伸成型，忽略了各个配合部位的尺寸公差和工艺合理性，比如把销轴和夹板做成一个整体，完全没考虑实际装配的可行性，或者把螺纹段的长度做的过长，导致锁紧螺母压装后还有多余的螺纹外露，既浪费加工材料，也容易在运转时刮碰到周边的线缆。从实际应用的角度看，这类结构的维护成本很低，日常只需要定期在销轴的配合位置加注润滑脂，就能保证长期无故障运行，因为整体没有复杂的密封件或者易损件，只要加工时的材质选配合适，比如夹板采用45号钢调质处理，销轴采用20Cr渗碳淬火，就能承受常规工况下的冲击载荷，不需要频繁更换零件。建模时还要注意安装基准的统一，把输入轴的轴线作为整个装配体的基准原点，后续如果要对接其他传动部件，直接调用基准轴就能完成配合，不需要重新找正位置，能大幅提升整体装配的效率。
