双立耳安装式支撑固定支座结构设计

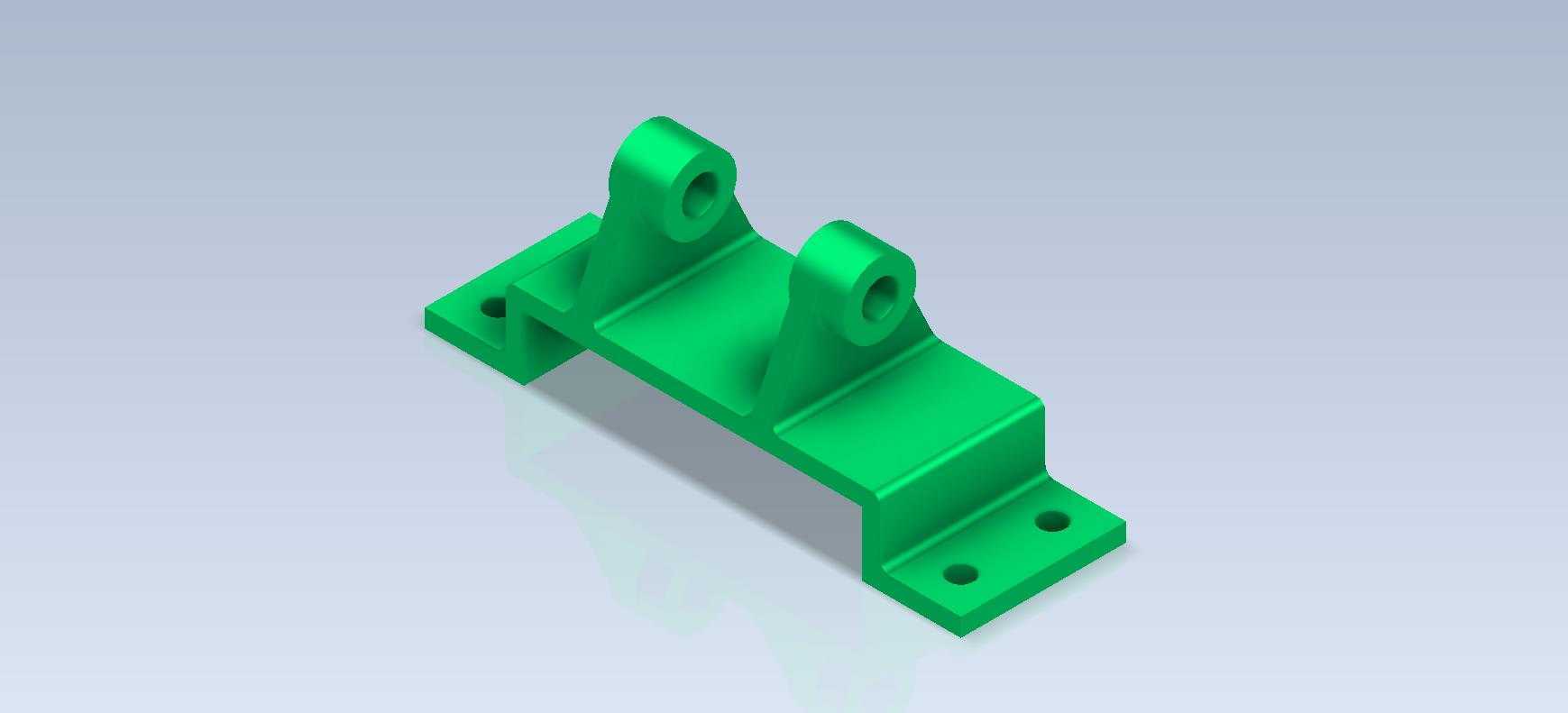

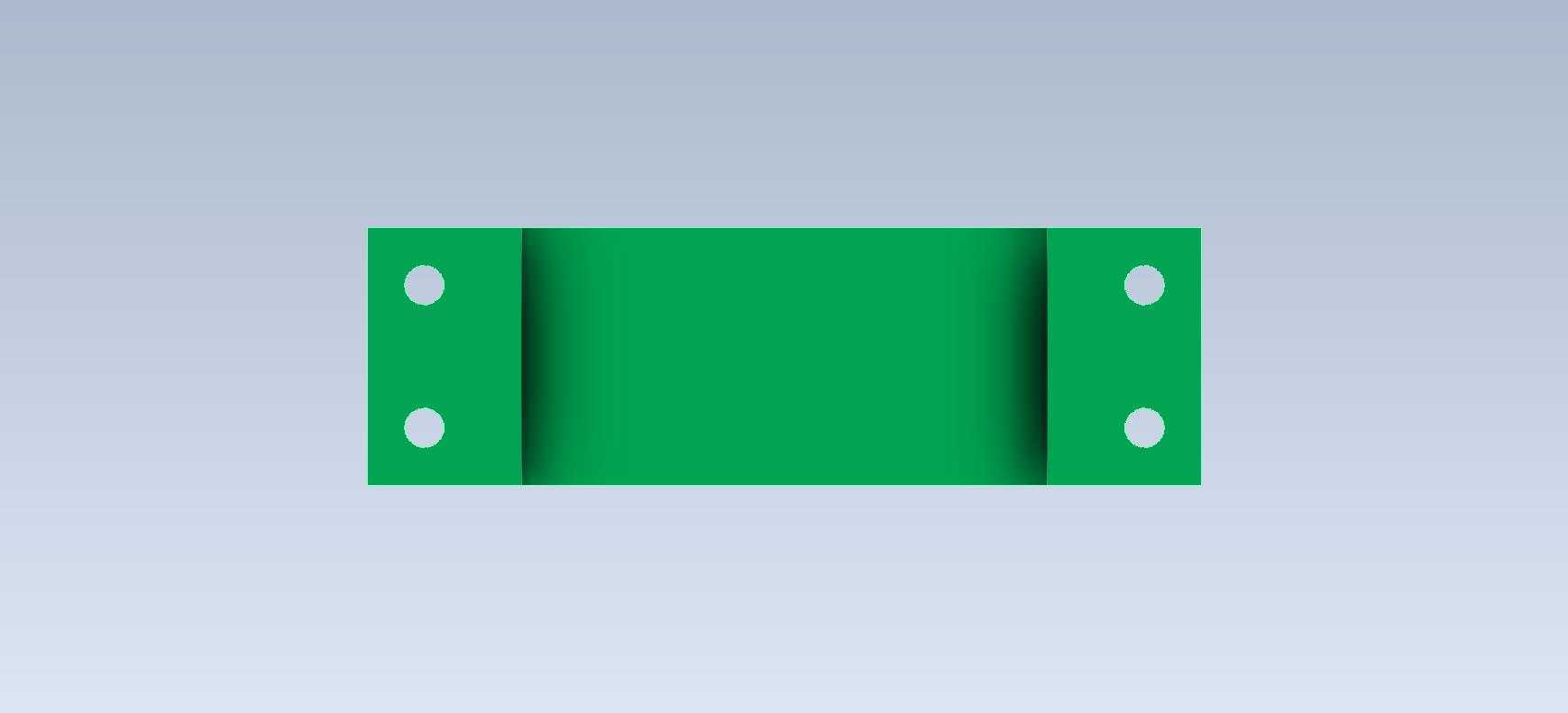

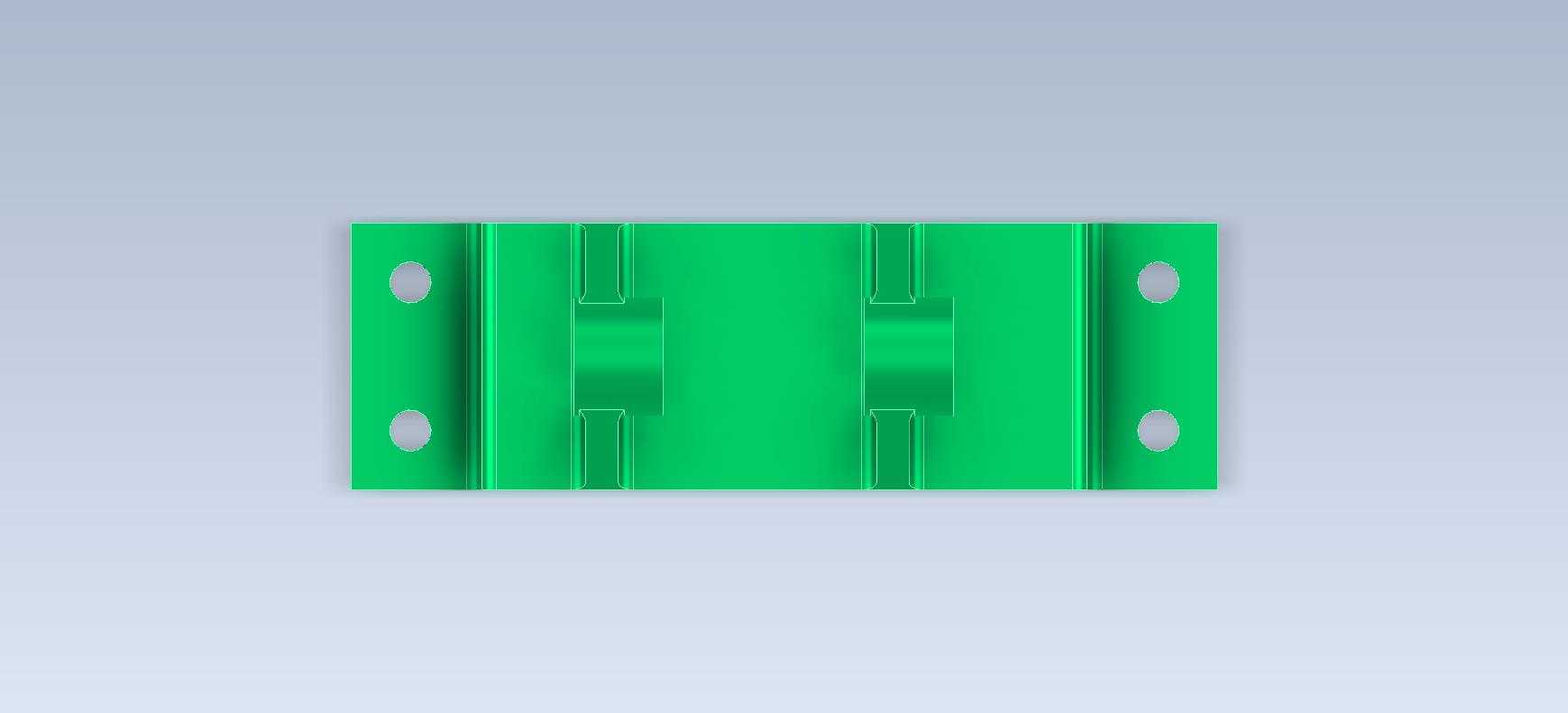

　　这类带双立耳的支撑固定支座，在工业设备的机架搭建、传动组件定位、工装夹具的功能模块安装场景中应用十分广泛，核心作用是为需要铰接、转动配合的轴类零件提供稳定的安装基准，同时通过底部的安装面将受力传导至设备主框架，避免局部应力集中造成结构变形。从结构设计逻辑来看，整个支座采用一体化成型思路，底部为两端延伸的水平安装翼板，每侧翼板上预留两个沉头安装孔，安装时可通过内六角螺栓将支座整体锁固在设备的安装基板上，翼板的延伸长度经过受力校核，既保证了安装后的抗倾覆力矩足够，也不会因为翼板过长造成材料浪费、安装空间占用过大的问题。

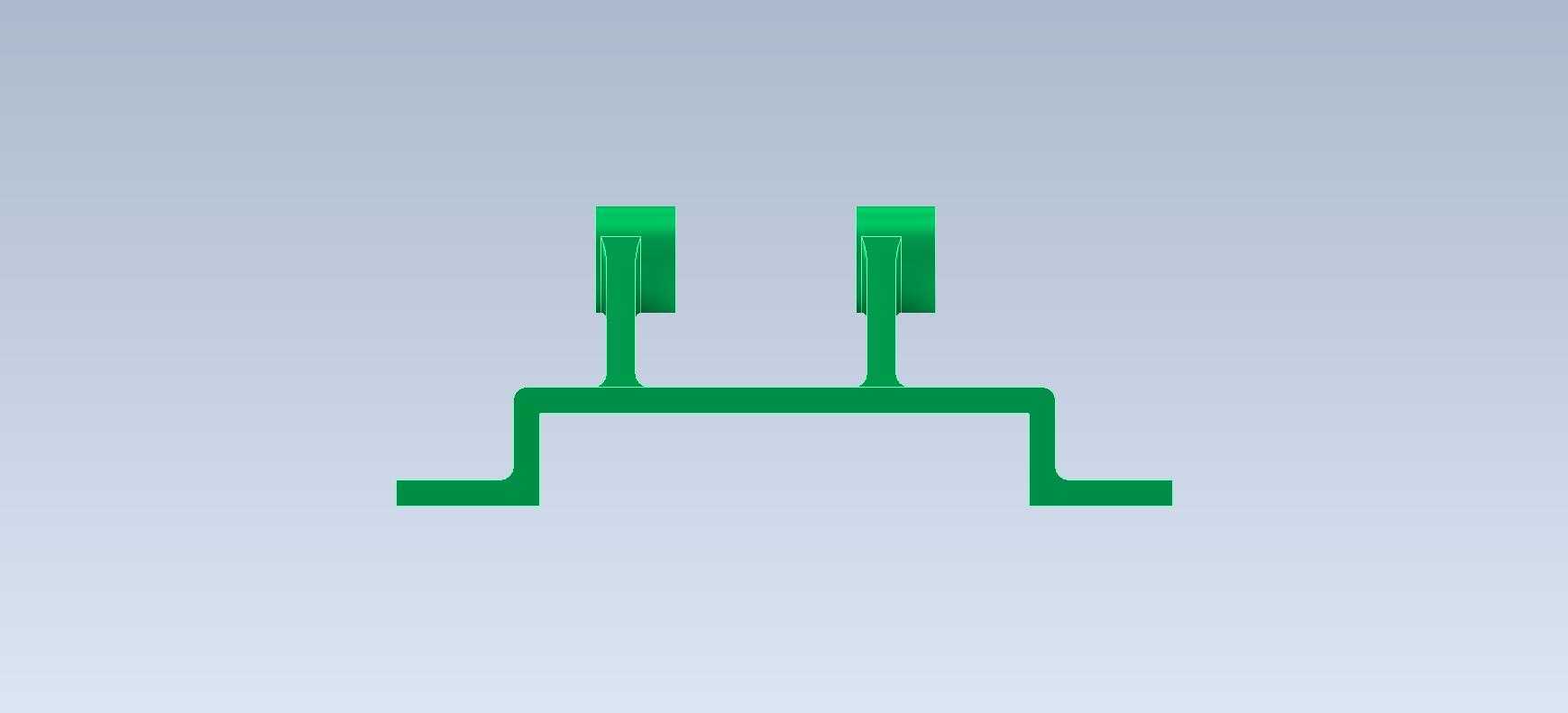

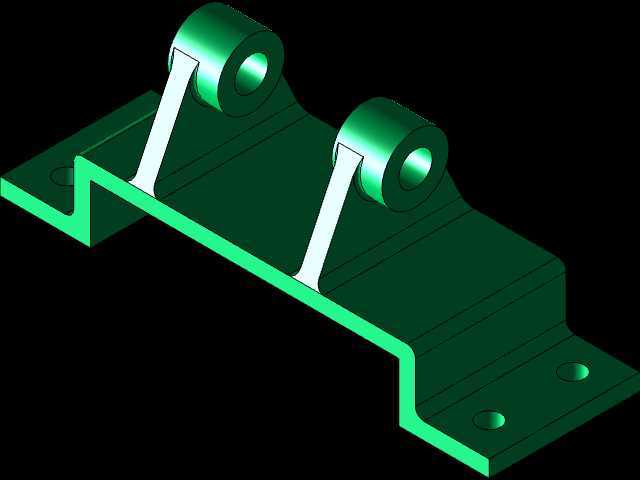

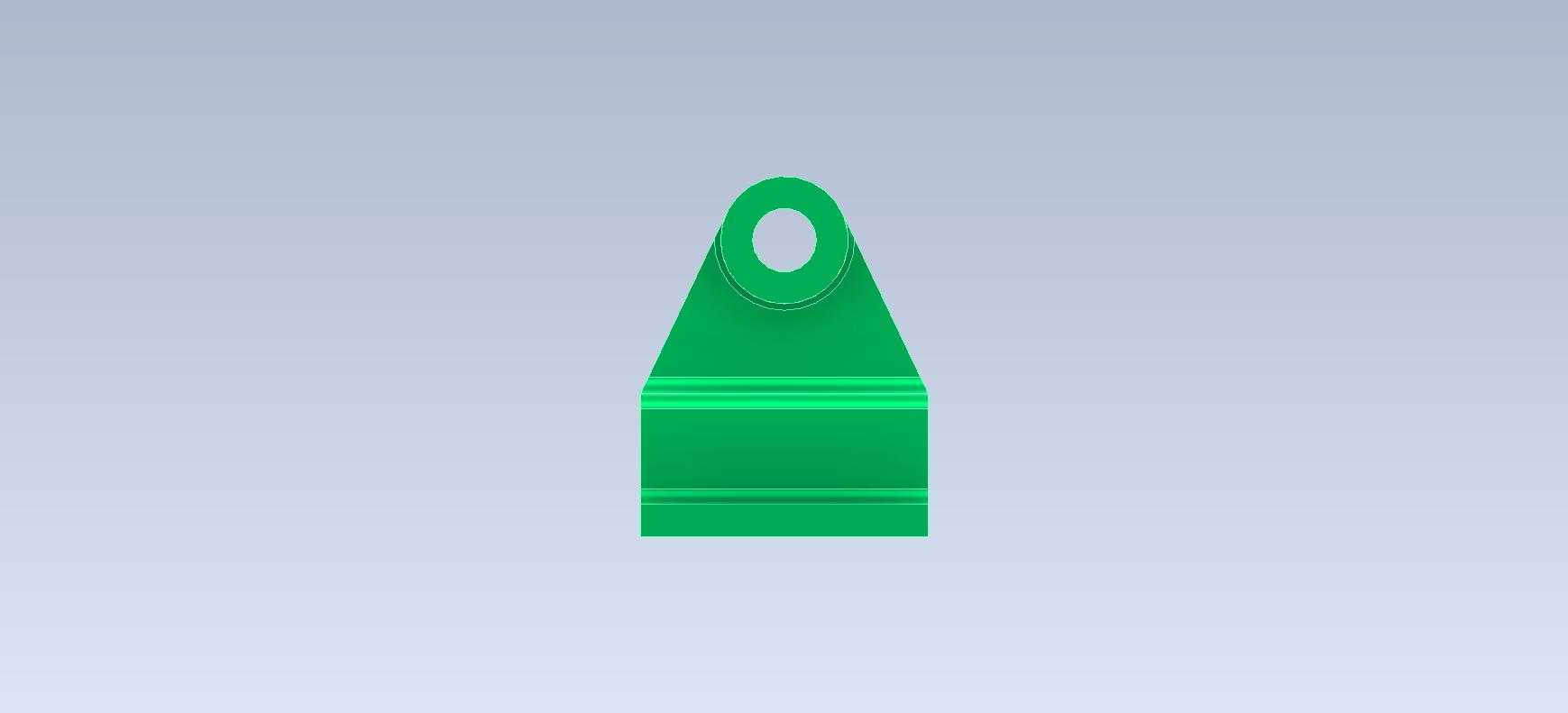

　　中间的连接筋体采用渐变过渡的壁厚设计，从底部翼板向上衔接两个对称布置的立耳结构，过渡位置全部做了圆角处理，避免机加工或者铸造过程中出现应力集中开裂的问题，同时筋体的宽度匹配立耳的受力方向，在垂直于铰接轴的受力方向上做了加厚处理，能够承受径向载荷带来的弯矩，不会出现长期受力后筋体弯曲变形的情况。两个立耳为同轴等径的通孔设计，孔的内壁预留了精加工余量，实际生产中可通过铰孔工艺保证孔的圆柱度与同轴度，适配铰接销轴、转动轴的装配要求，立耳的外侧厚度与内侧间距根据常规铰接件的安装宽度设定，既可以直接穿装销轴配合连杆类零件做摆动运动，也可以在孔内压装铜套、滚动轴承来降低转动摩擦，适配更高转速、更长周期的转动工况。

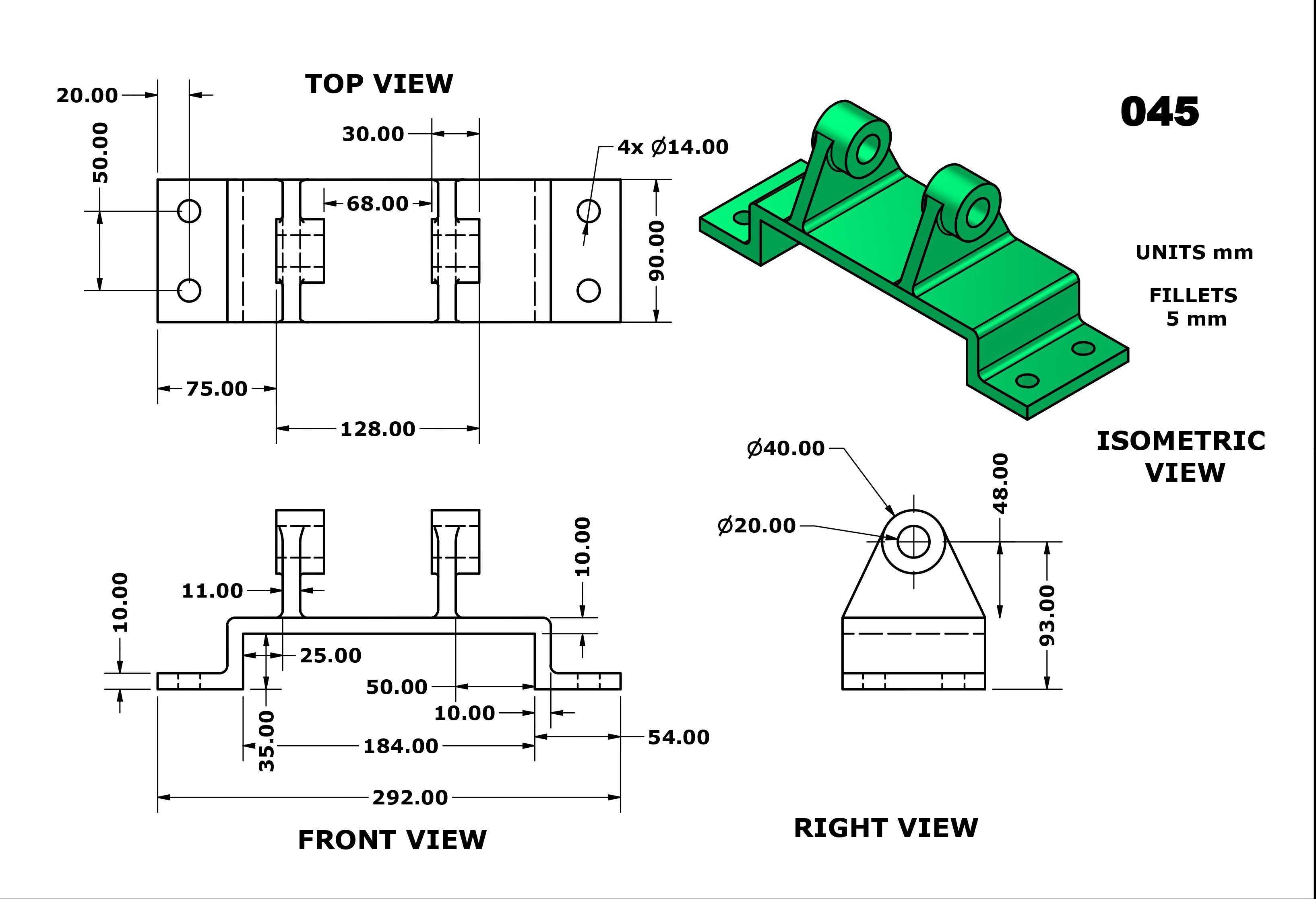

　　从安装边界来看，底部安装面的平面度要求控制在0.05mm以内，保证安装后支座不会出现倾斜，两个立耳的孔轴线与底部安装面的平行度公差控制在0.03mm范围内，避免铰接轴安装后出现卡滞、偏磨的问题；整体外形的高度尺寸根据铰接点的设计高度设定，不需要额外加装调整垫片即可满足常规设备的安装高度要求，支座整体的宽度方向尺寸控制紧凑，在并排安装多个同类型支座时不会出现空间干涉。

　　在实际选型应用中，这类支座可以替代焊接式的支撑耳座，相比现场焊接的结构，一体化成型的支座一致性更好，安装精度更高，不需要焊后再做二次加工找正，能够大幅缩短设备的装配周期，同时可拆卸的结构也方便后期维护更换，当铰接孔出现磨损时，只需要更换整个支座即可，不需要对主框架进行补焊、重新加工等修复操作。设计过程中需要重点关注立耳根部的强度，因为铰接位置的载荷会直接传导到立耳与中间筋体的连接位置，这里的圆角半径不能过小，否则在承受冲击载荷时容易出现根部断裂的问题，同时安装孔的沉头深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不会高出安装面，避免影响其他相邻零件的安装。这类支座的材质可根据实际使用工况选择，普通工况下采用铸铁铸造后精加工即可满足强度要求，在有轻量化要求或者腐蚀环境的工况下，也可以采用铝合金压铸或者不锈钢机加工制作，对应的壁厚可以根据材料的强度参数做对应调整，保证整体的承载能力匹配设计载荷。
