电源变压器配套异形结构件三维建模练习

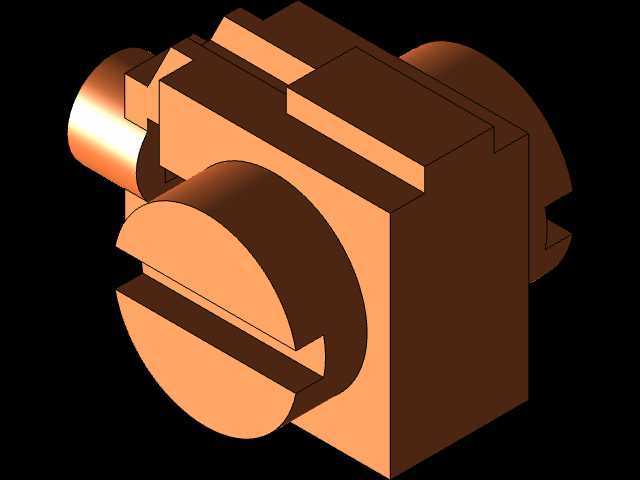

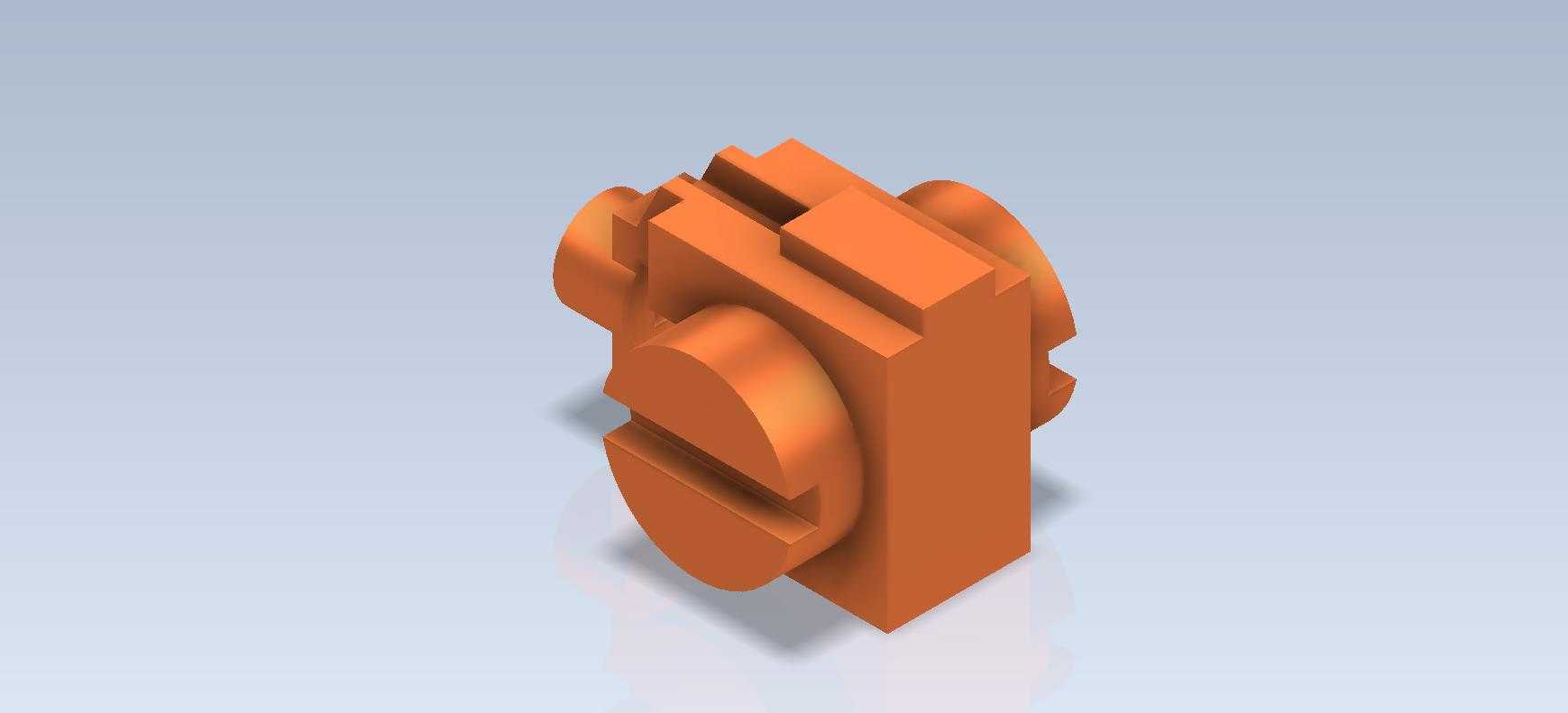

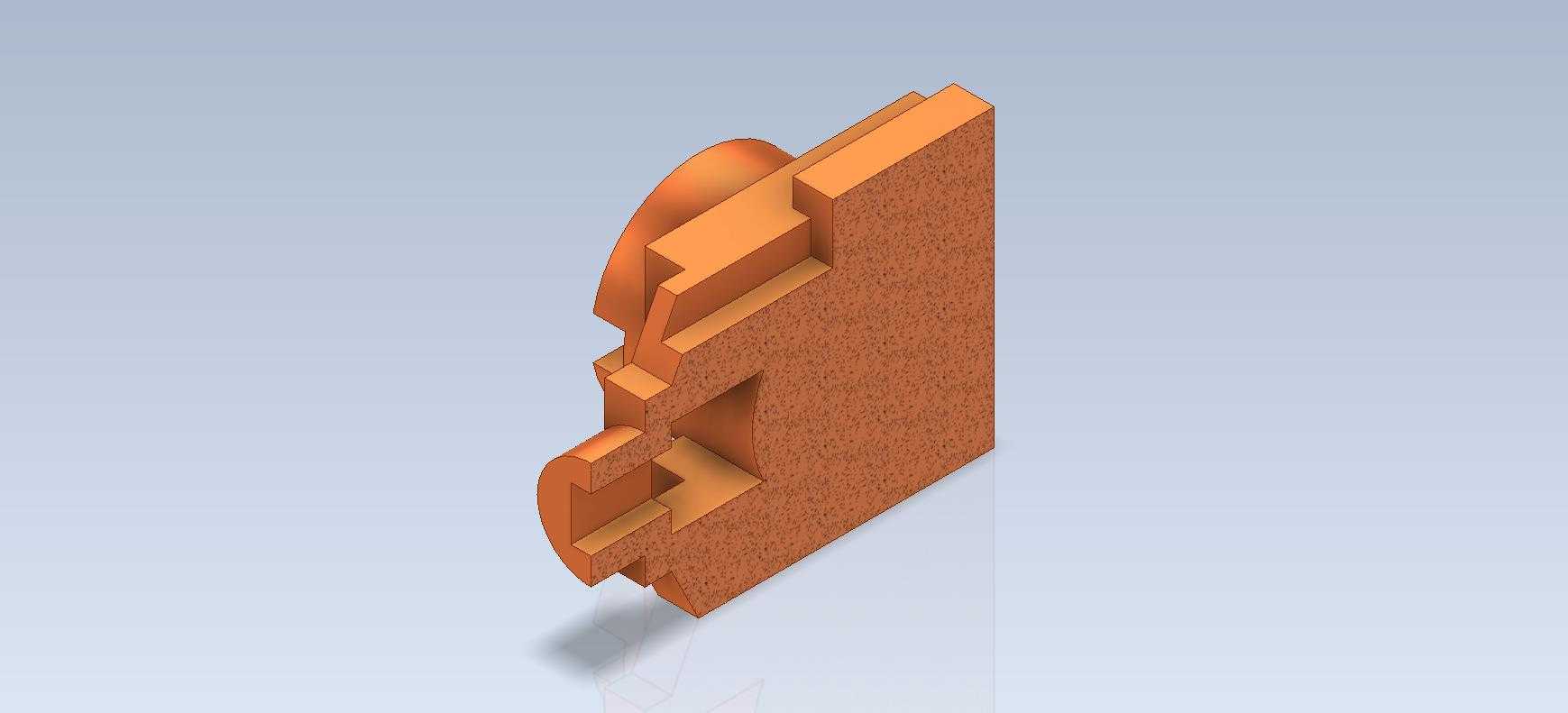

　　从实际功能层面看，该结构件集成了多维度的定位特征：一侧的带孔圆柱凸台用于穿装固定螺杆，实现结构件与变压器安装基座的刚性连接，孔位的公差带需要控制在IT7级以内，保证装配后螺杆不会出现偏斜，避免对周边绕组造成挤压损伤；两侧对称的半圆柱凸起结构，是为了匹配E型磁芯的侧边圆弧轮廓，装配时可以直接卡入磁芯的对应凹槽，无需额外增加定位销，减少装配工序的同时提升磁芯组装的对位效率；中部错落的块状凸起，一方面作为绕组的分层挡边，将初次级绕组的绕制区域进行物理分隔，满足安规要求的爬电距离，另一方面凸起的高度经过精确计算，刚好匹配绕组绕制后的端面高度，不会超出变压器外壳的内部安装边界，避免后续外壳装配出现干涉。在电源变压器的配套结构设计场景中，这类异形结构件常作为磁芯定位、绕组限位的辅助构件使用，区别于标准规格的变压器骨架，该类定制化结构需要匹配特定功率段变压器的内部装配空间，既要满足绕组绕制后的轴向限位需求，也要兼顾磁芯组装后的同轴度精度，避免因结构间隙导致的磁芯松动、绕组位移问题，直接影响变压器的电气性能稳定性与运行噪音水平。

　　设计这类结构件时，首先要从变压器的整体装配边界反向推导结构尺寸：先确定安装基座的固定孔位坐标，反向定位圆柱凸台的中心轴线位置，保证凸台端面与安装面的贴合度，凸台的壁厚需要满足螺杆锁紧时的强度要求，避免锁紧力过大导致凸台根部开裂；其次要匹配磁芯的实际轮廓尺寸，半圆柱凸起的圆弧半径需要与磁芯侧边的圆弧完全贴合，单边间隙控制在0.1mm以内，既保证装配顺畅，又不会出现磁芯晃动的问题；中部的挡边结构需要根据绕组的线径、绕制层数计算总厚度，挡边的高度要比绕组端面高出0.5mm左右，既可以挡住绕组避免散线，又不会过多占用变压器内部的散热空间，结构的所有棱边都做了R0.3mm的圆角处理，避免绕线时棱边刮破漆包线的绝缘层，造成绕组短路的隐患。

　　从安装边界来看，该结构件的整体外轮廓尺寸完全适配对应型号电源变压器的内部腔体，所有向外突出的特征都没有超出腔体的最小包容区域，装配后结构件与变压器外壳内壁之间预留了1mm的均匀间隙，既可以保证空气流通散热，也避免外壳装配时挤压结构件导致变形；结构件的底部平面做了平面度处理，平面度公差控制在0.05mm以内，保证与安装基座贴合时不会出现翘曲，避免长期运行后因振动导致固定松动。

　　这类结构件虽然属于变压器的辅助结构，但每一处特征都对应实际的装配与功能需求，建模过程中需要先梳理清楚各特征的装配优先级，先建立安装基准面，再依次生成固定凸台、磁芯定位结构、绕组挡边结构，最后做圆角与工艺特征处理，建模时需要严格控制各特征的尺寸关联，保证修改某一处尺寸时相关联的装配特征可以同步更新，提升后续设计迭代的效率。在实际生产中，这类结构件一般采用阻燃PBT材料注塑成型，建模时还需要考虑注塑工艺的拔模角度，所有垂直于脱模方向的面都设置了1°的拔模斜度，避免注塑后脱模困难，同时壁厚保持均匀，最厚与最薄处的壁厚差不超过0.2mm，避免注塑时出现缩痕、气泡等缺陷，保证结构件的强度与尺寸稳定性。
