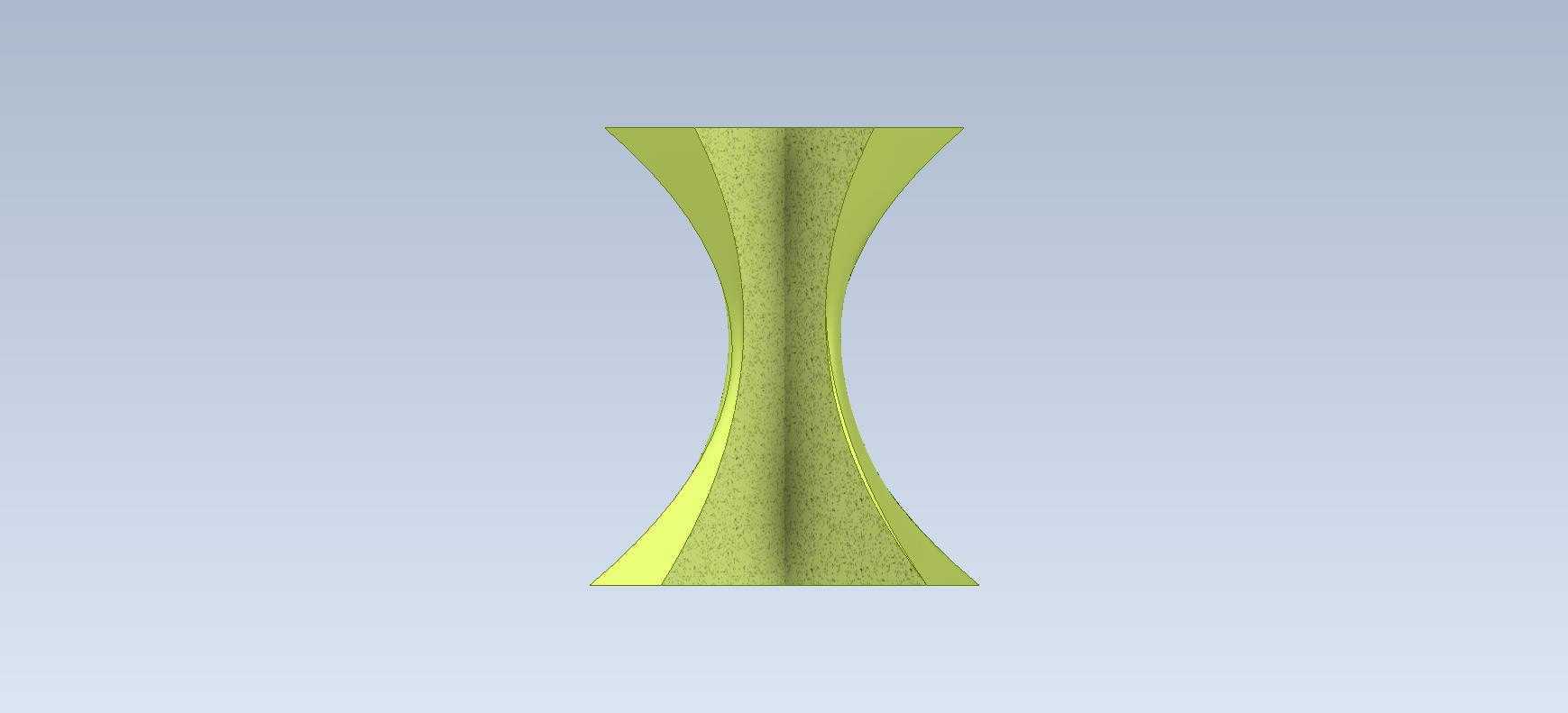

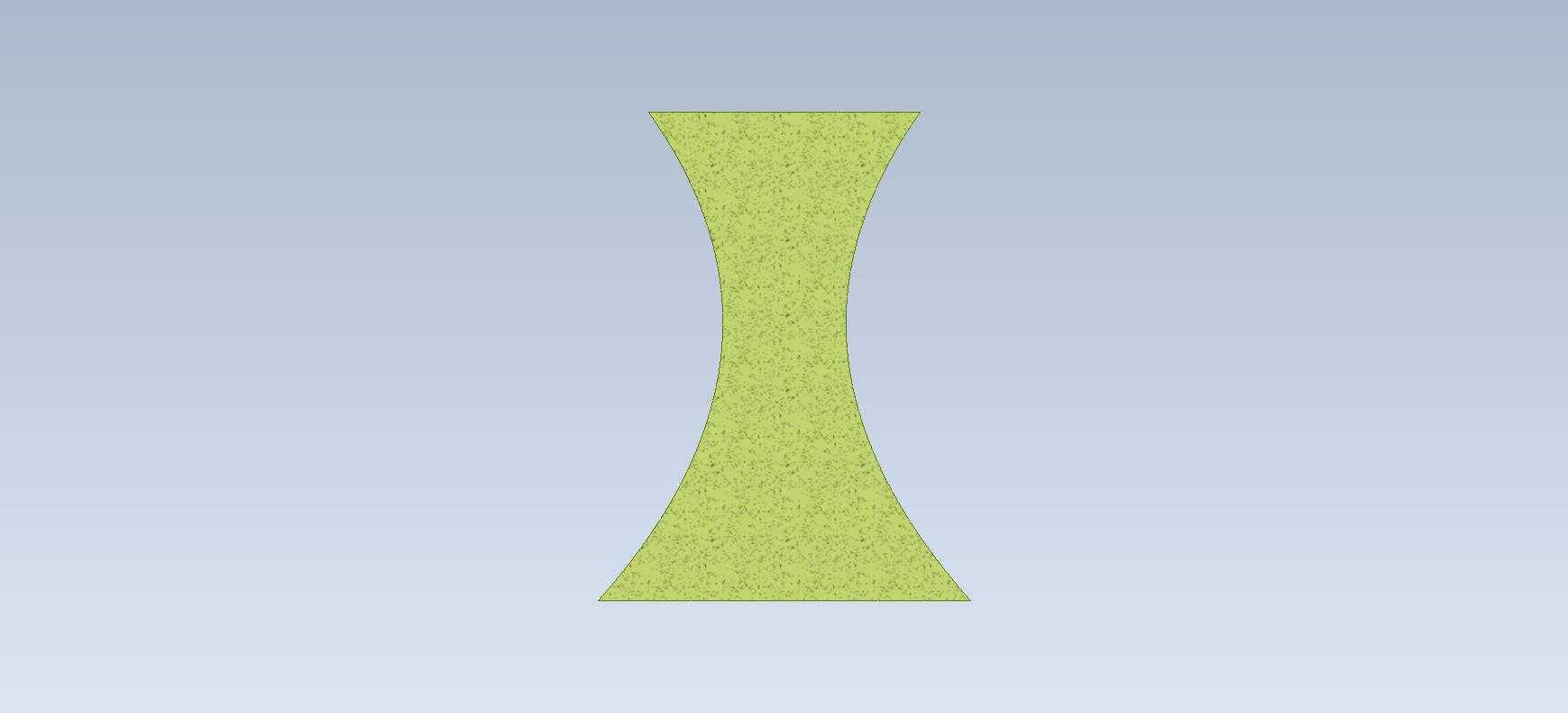

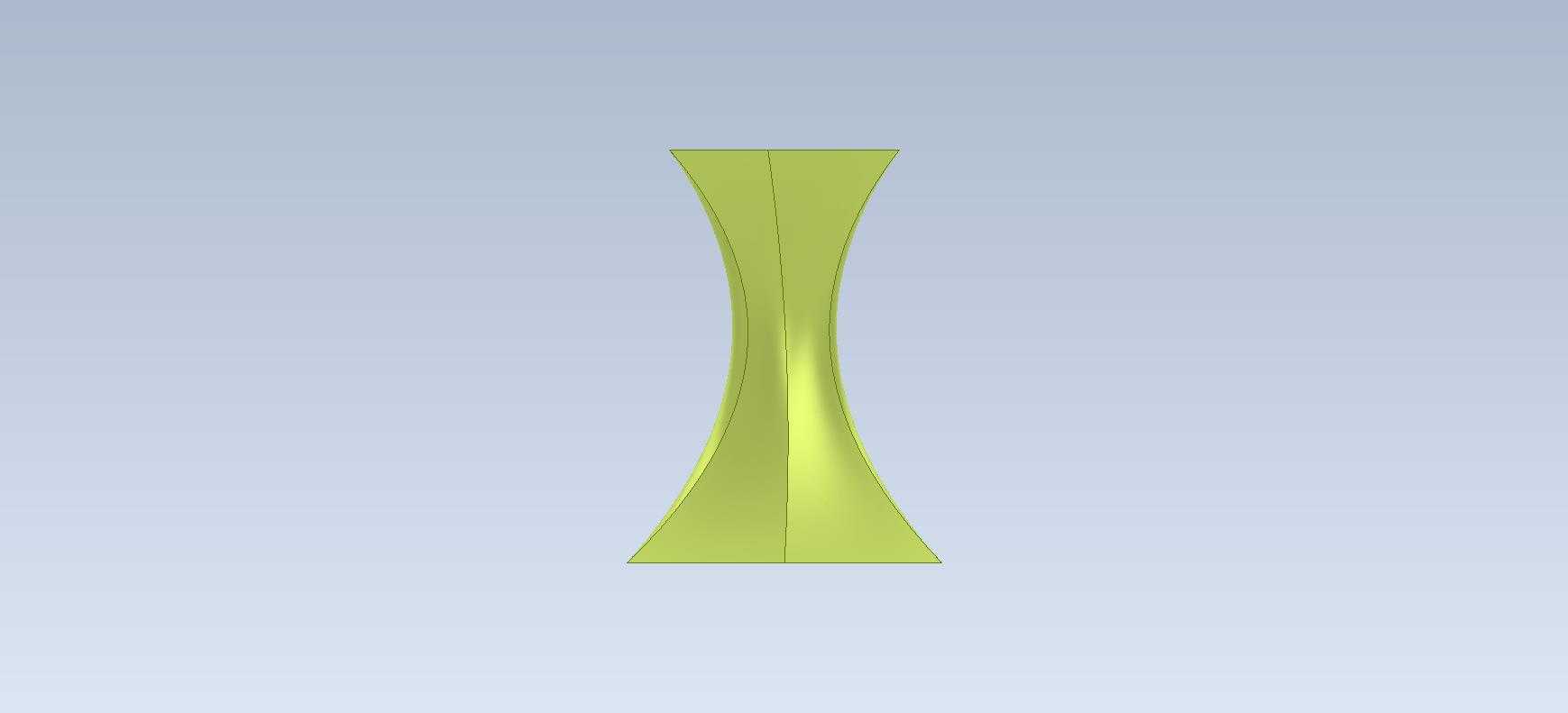

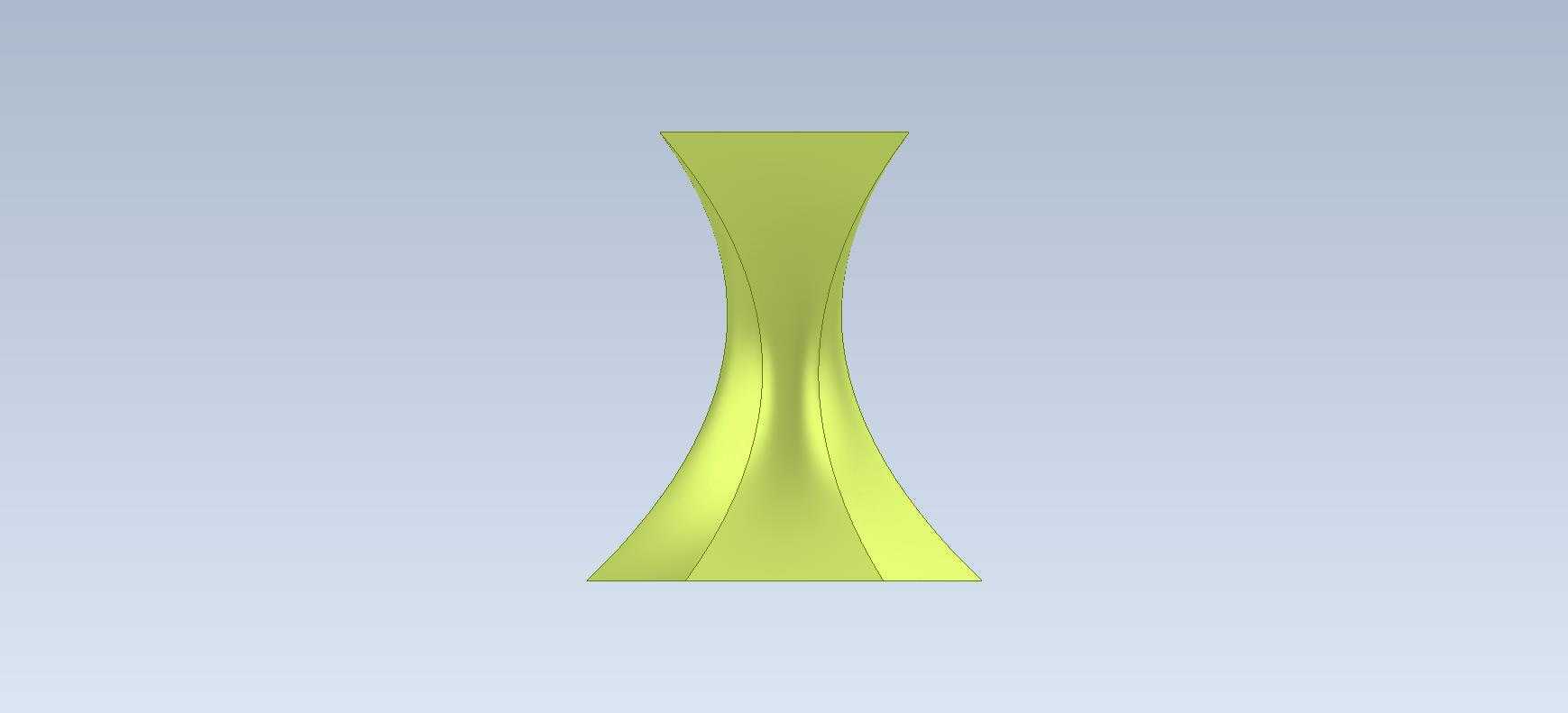

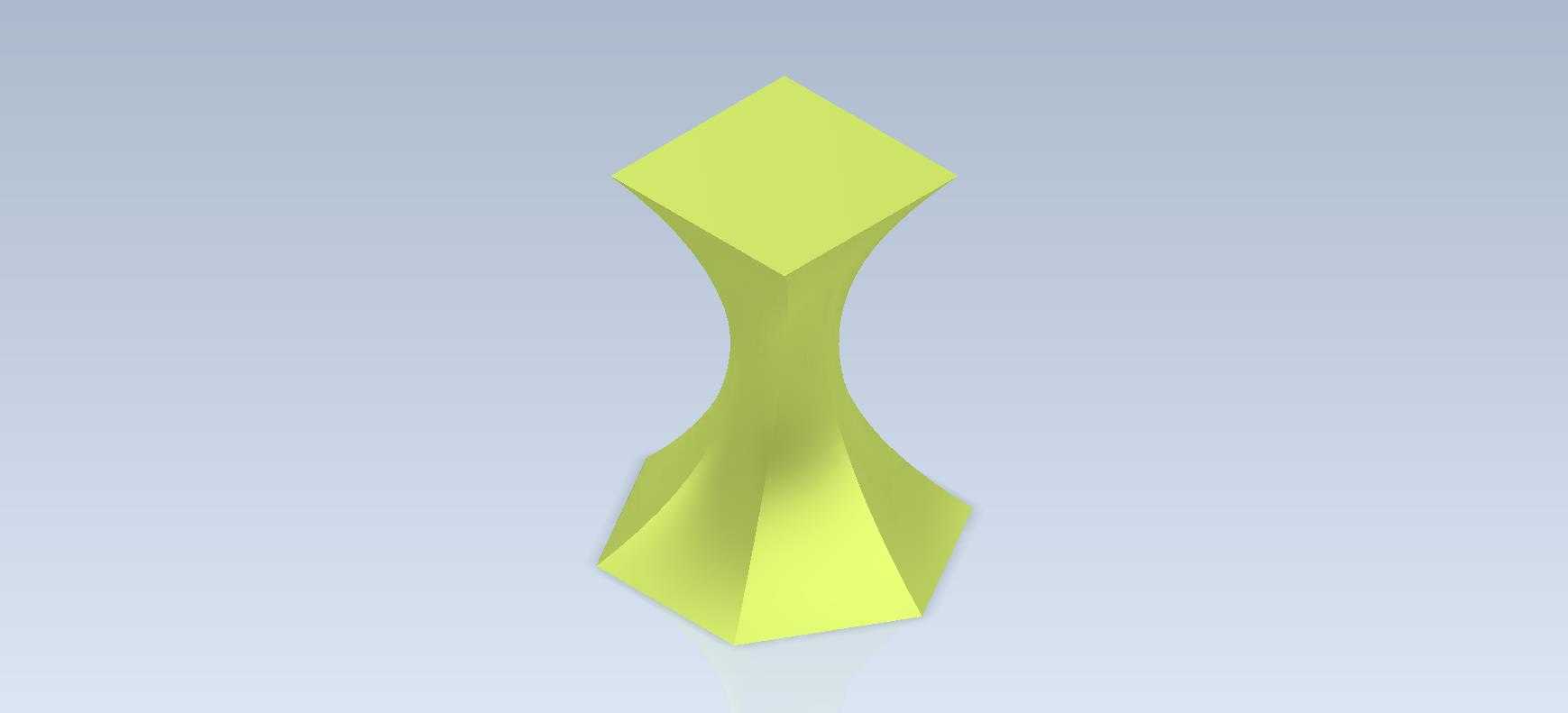

双棱台收腰曲面连接结构练习件

　　比如在小型电源变压器的绝缘支撑结构里，就有类似的形态设计——上下两端的多边形平面用来贴合磁芯端面与安装基座，中间收腰的曲面结构一方面能减少绝缘材料的用量，降低整体重量，另一方面曲面过渡的结构能避免直角位置的应力集中，在设备长期运行产生振动的工况下，不会因为应力累积出现开裂的问题。还有在一些非标自动化设备的导向支撑柱、工装夹具的定位垫块上，也能看到类似的结构逻辑，上下大端面保证接触面积足够，安装后稳定性好，中间收腰的部分既可以避让周边的管线、小零件，也能减少加工时的材料去除量，降低加工成本。在日常的三维建模技能训练中，这类双棱台收腰结构的练习件，是很多刚接触参数化建模的从业者绕不开的训练载体，它看似没有直接对应量产的工业产品，却把曲面过渡、特征放样、对称约束这些高频用到的建模逻辑都揉在了一起，练熟这类结构，后续做异形结构件、非标连接件的时候能少走很多弯路。很多人刚接触这类练习件的时候，会觉得它只是个造型摆件，实际上在工业场景里，这种上下为多边形棱台、中间收腰做顺滑曲面过渡的结构，应用场景比想象中广。

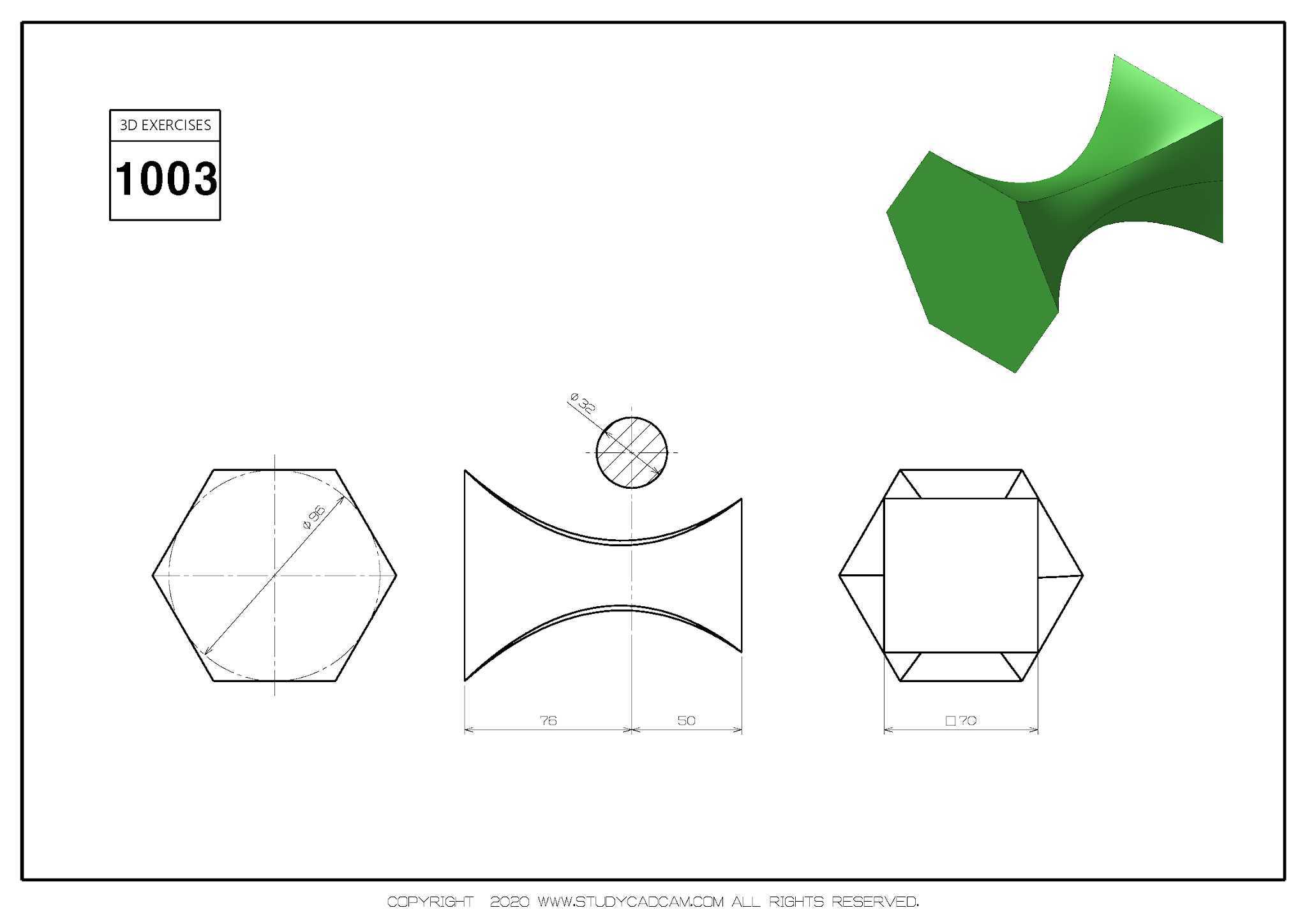

　　从设计思路上来说，做这个结构的时候，首先要确定上下两个棱台的端面尺寸，上端面的多边形边长要匹配上方安装件的固定孔位边界，不能超出安装面的范围，不然装配的时候会和周边零件产生干涉；下端面的尺寸要比上端面稍大，保证整个结构放置在基座上的时候有足够的支撑面积，不会出现侧翻的问题。中间的收腰曲面不能随便做样条线过渡，要考虑拔模角度，如果是用注塑工艺加工这类绝缘支撑件，曲面的拔模斜度要控制在1.5度到3度之间，保证开模的时候能顺利脱模，不会出现粘模、表面拉伤的问题；如果是用机加工的方式做金属材质的同类结构，曲面的曲率变化要平缓，不能出现曲率突变的位置，不然加工的时候刀具进给速度变化太频繁，容易留下刀振纹，后续打磨抛光的工作量会增加很多。尺寸边界这块，做这类结构的时候要提前卡好几个关键尺寸：首先是整体高度，要匹配安装空间的垂直方向余量，比如在变压器内部做支撑的话，高度要刚好卡在磁芯和外壳之间的间隙里，公差要控制在正负0.1mm以内，太高会顶到外壳产生装配应力，太低的话支撑不到位，磁芯固定不牢运行时会产生异响。然后是中间收腰位置的最小直径，这个位置是整个结构强度最薄弱的地方，要根据实际承受的载荷来算，比如要承受上方磁芯的重量，还要考虑设备运输过程中的冲击载荷，收腰位置的截面面积要满足抗压强度要求，不能为了造型好看把腰收得太细，不然受力的时候容易断裂。

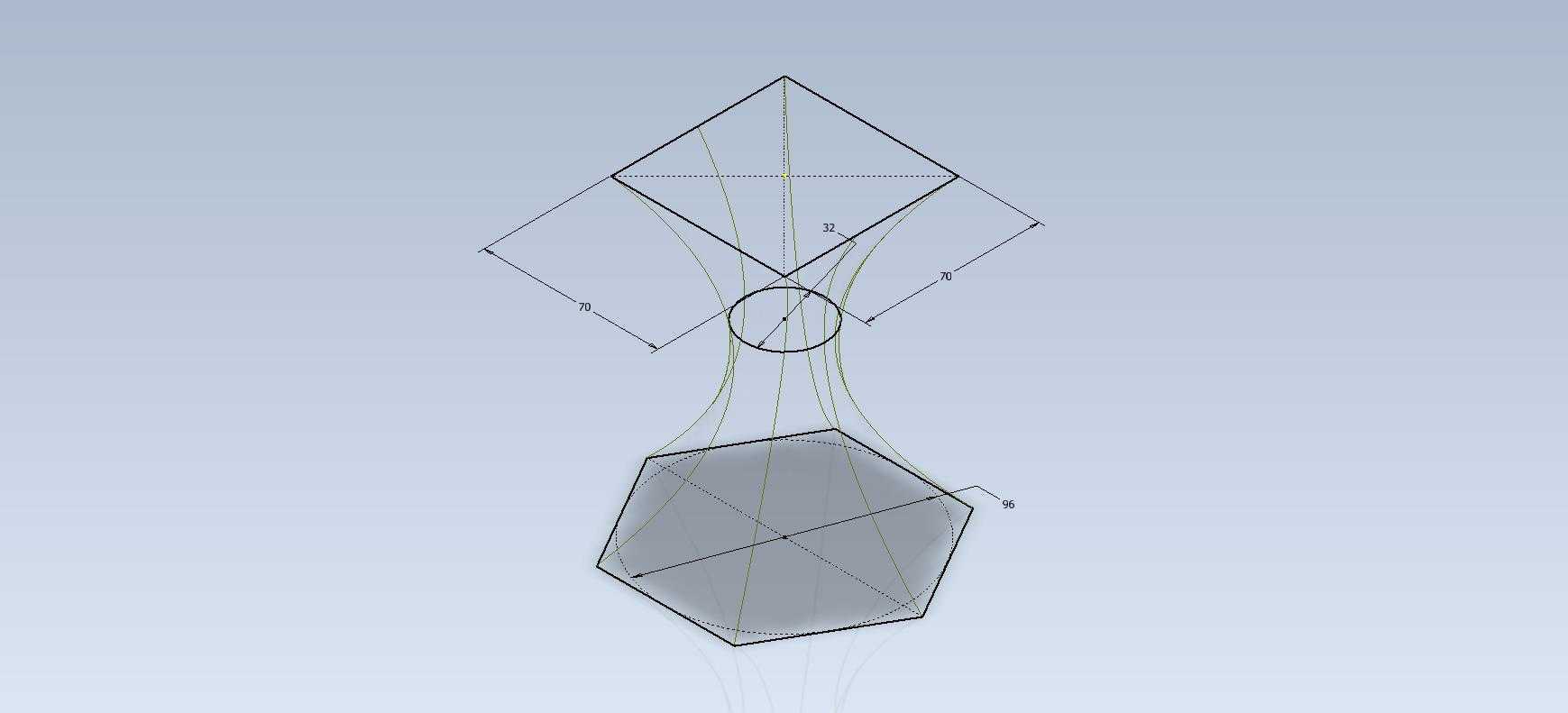

　　还有上下端面的平面度要求，两个和其他零件接触的端面平面度要控制在0.05mm以内，不然装配的时候会有间隙，固定螺栓拧紧之后结构会产生内应力，时间长了容易变形。很多初学者做这个模型的时候，容易犯的错误就是直接用两个多边形草图做放样，不做曲面的曲率约束，做出来的过渡面要么有褶皱，要么曲率变化不均匀，导出来的工程图没法直接用于加工。正确的建模逻辑应该是先画上下两个多边形的草图，做好对称约束，保证每个边的尺寸一致，角度均匀，然后在中间高度位置做一个参考草图，确定收腰位置的截面尺寸，再用引导线控制放样的曲面走向，做完之后要做曲率检查，看整个曲面的曲率变化是不是连续的，有没有出现拐点。如果是用于实际生产的结构，还要在上下端面的边缘做0.5mm到1mm的倒角，去掉锐边，一方面避免装配的时候划伤操作人员，另一方面也能减少应力集中，提升结构的抗冲击能力。另外还要考虑材料的选择，如果是用在变压器内部的绝缘支撑，一般会选用电木或者ABS工程塑料，这两种材料绝缘性能好，有一定的强度，加工成本也低；如果是用在工装夹具上的定位件，会选用45号钢或者铝合金，钢件的强度高，耐磨性好，适合频繁拆装的工况，铝合金的重量轻，加工方便，适合对重量有要求的场合。

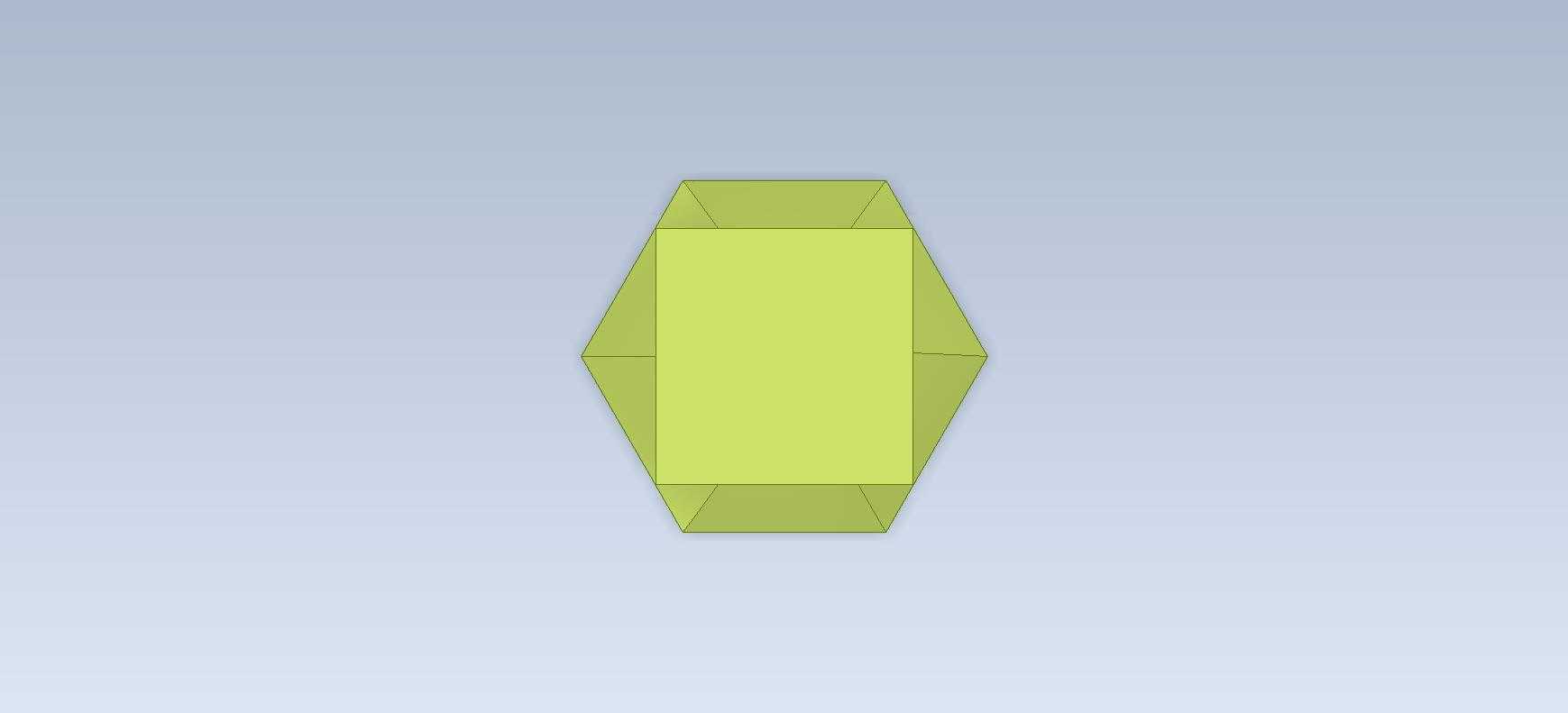

　　这类练习件虽然结构不复杂，但是能锻炼建模者对尺寸约束、曲面过渡、工艺合理性的把控能力，很多人练的时候只追求外形像，不考虑实际加工和装配的要求，做出来的模型只能用来渲染看效果，没法落地生产，这也是新手和资深结构工程师的区别——资深工程师做每一个特征的时候，都会考虑这个特征后续怎么加工，装配的时候会不会有问题，使用的时候能不能满足工况要求，而不是只看造型好不好看。就拿这个收腰结构来说，曲面的过渡半径如果太小，注塑的时候容易出现缺胶的问题，机加工的时候刀具需要用更小的直径，加工时间会变长，成本也会增加，所以在满足结构强度和造型要求的前提下，要尽量把过渡半径做大，让曲面更平缓，这样不管是哪种加工工艺，都能更容易实现，良品率也更高。还有上下棱台的边数选择，一般会根据实际安装的固定点数量来定，比如四个固定点就用四边形，六个固定点就用六边形，多边形的边要和固定孔的位置对应，保证每个固定点下方都有足够的材料支撑，不会因为固定孔离边缘太近出现开裂的问题。
