阶梯式锥形传动连接轴结构设计

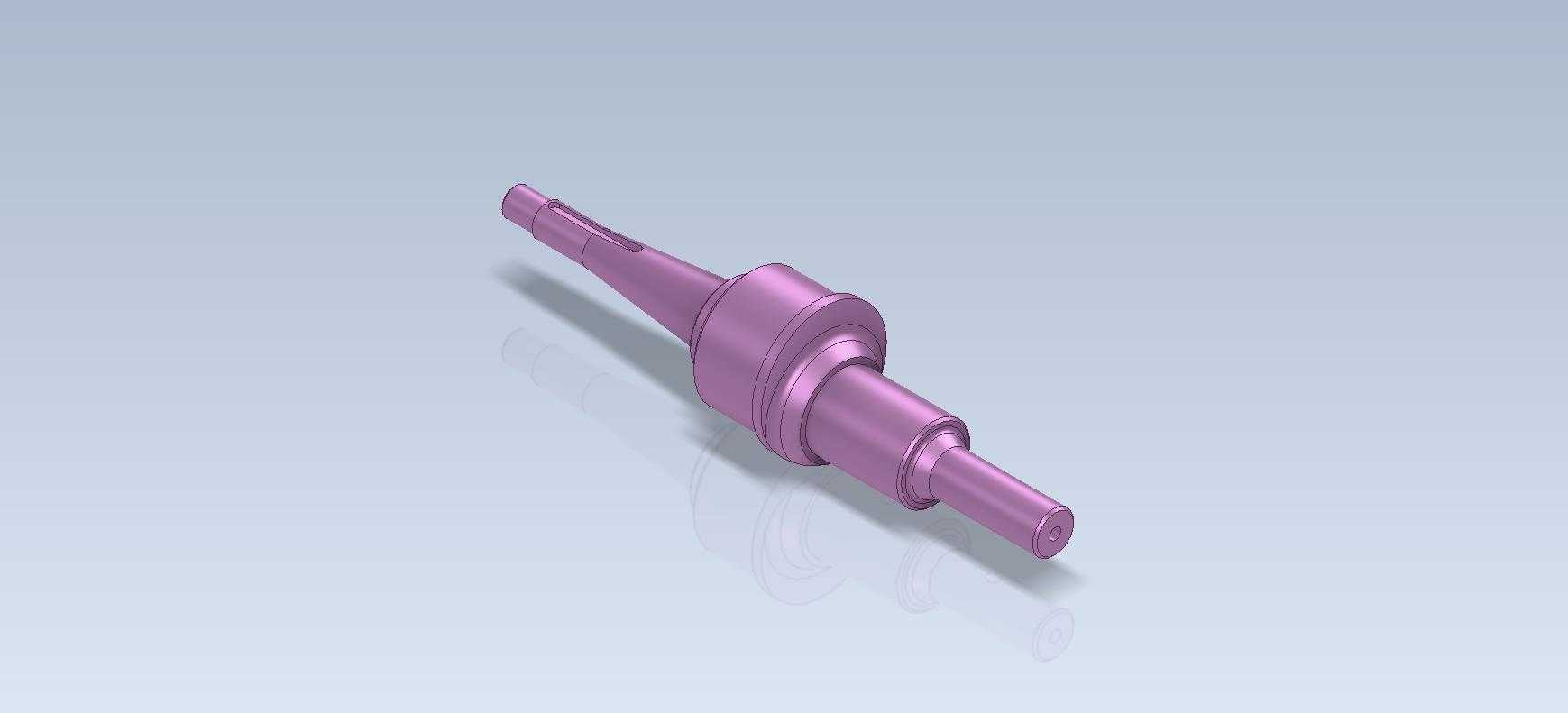

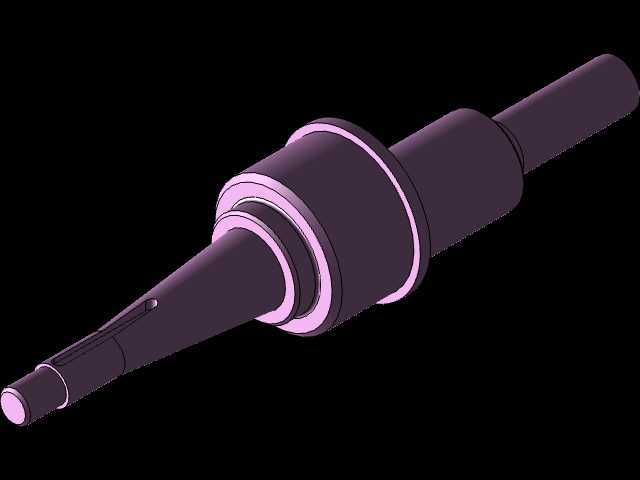

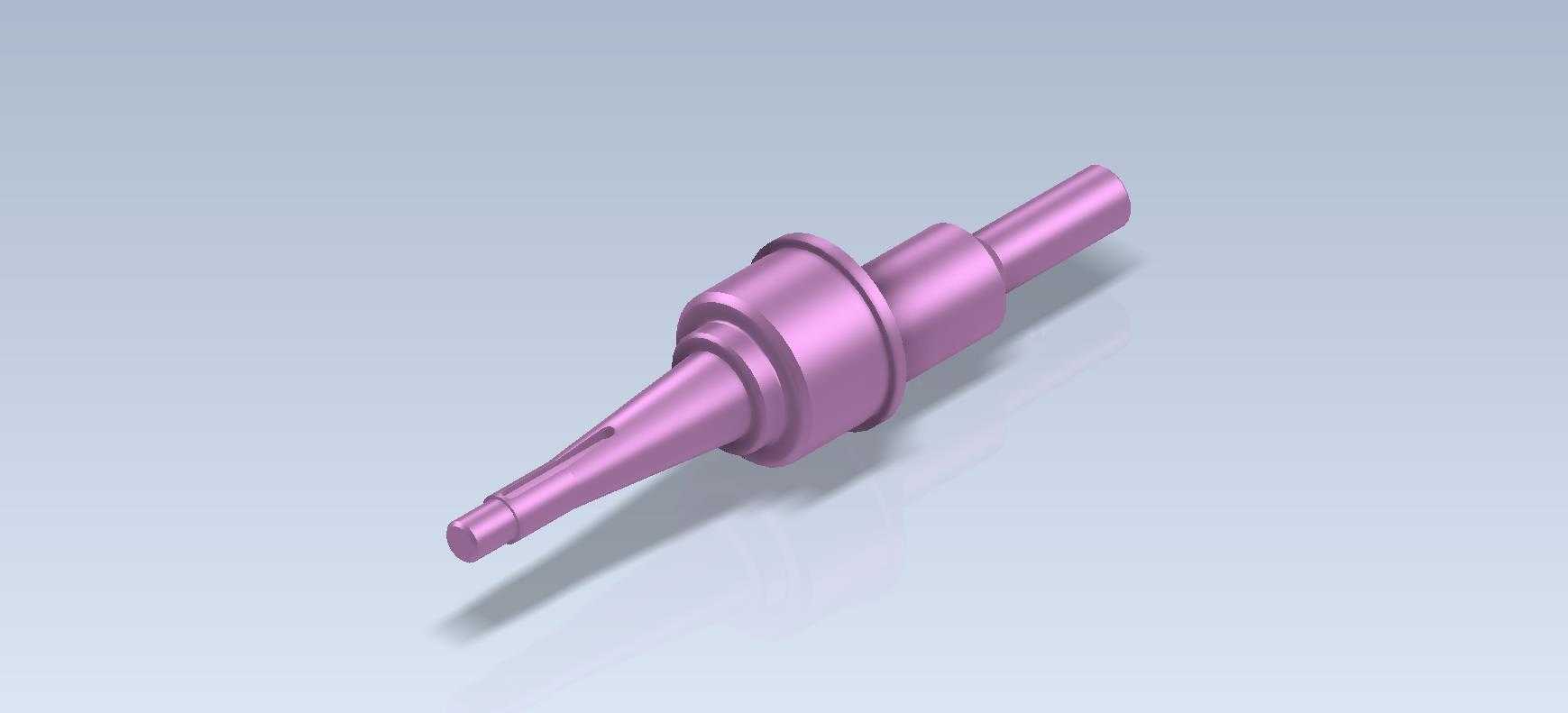

　　这类阶梯锥形轴是机械传动系统里十分常见的连接构件，日常在小型动力传输工位、精密进给机构、轻载传动模组中都能见到它的身影，核心作用是在两个不同安装尺寸的传动部件之间传递扭矩，同时承担一定的径向定位功能，避免传动过程中出现部件窜动、偏心磨损的问题。从结构设计逻辑来看，整根轴采用多段阶梯变径的布局，最外侧的细直段是动力输入端，通常会配合联轴器或者带轮、齿轮的内孔完成装配，轴端做了微小的倒角处理，既方便装配时的导向导入，也能去除机加工留下的锐边毛刺，避免装配过程中刮伤配合件的内孔表面。

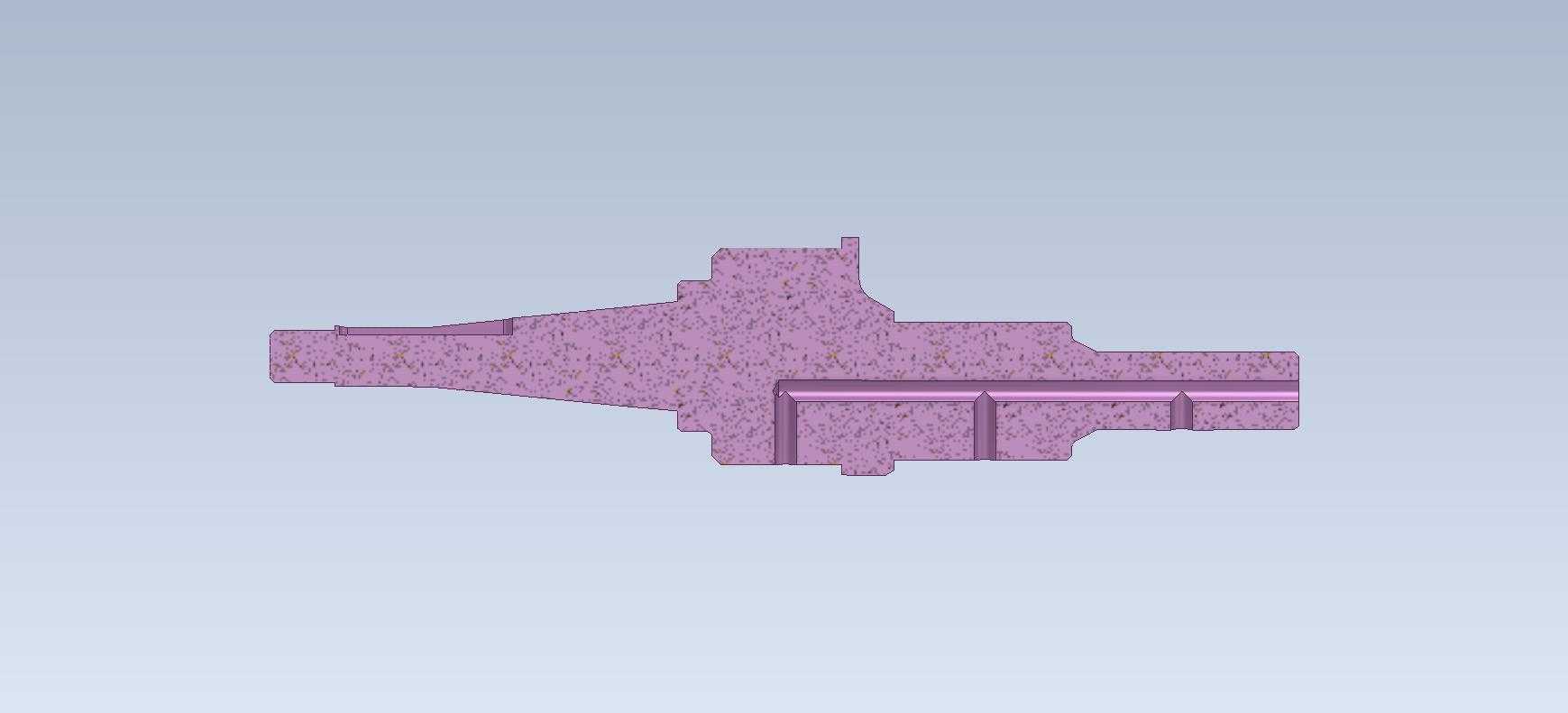

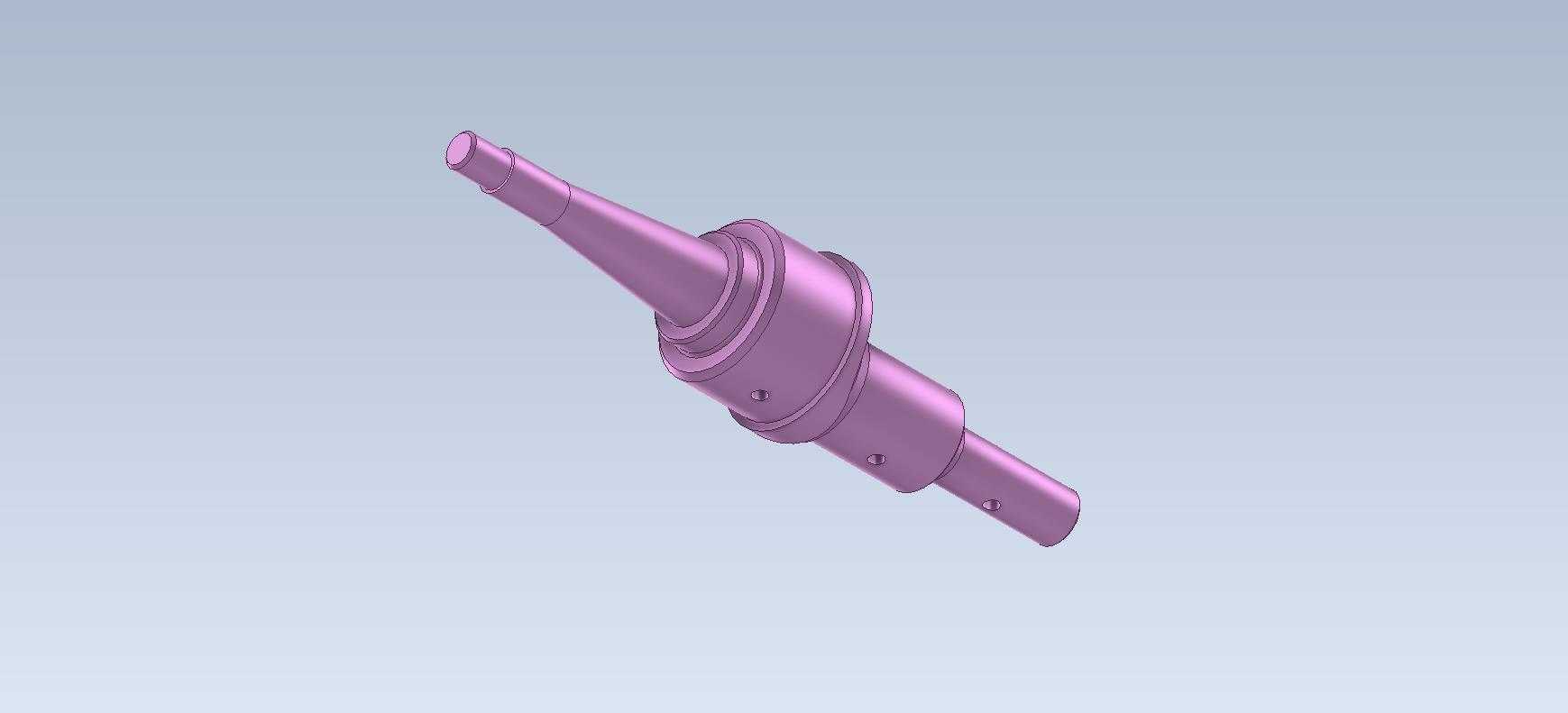

　　紧邻输入端的是直径逐级放大的阶梯台阶段，每一段台阶的端面都是定位基准面，装配时相邻传动件的端面会贴合在台阶端面上，不需要额外加装轴套就能完成轴向位置的限定，能有效缩减整个传动组件的轴向安装尺寸，让整体结构更紧凑。中间直径最大的轴段是整根轴的核心承载段，这部分的直径经过扭矩校核，能够匹配额定工况下的剪切应力要求，避免长期交变载荷下出现轴身断裂的问题，同时这个大直径段也会作为轴承安装位，配合深沟球轴承或者滑动轴套完成轴体的径向支撑，保证轴转动时的同轴度误差控制在允许范围内。

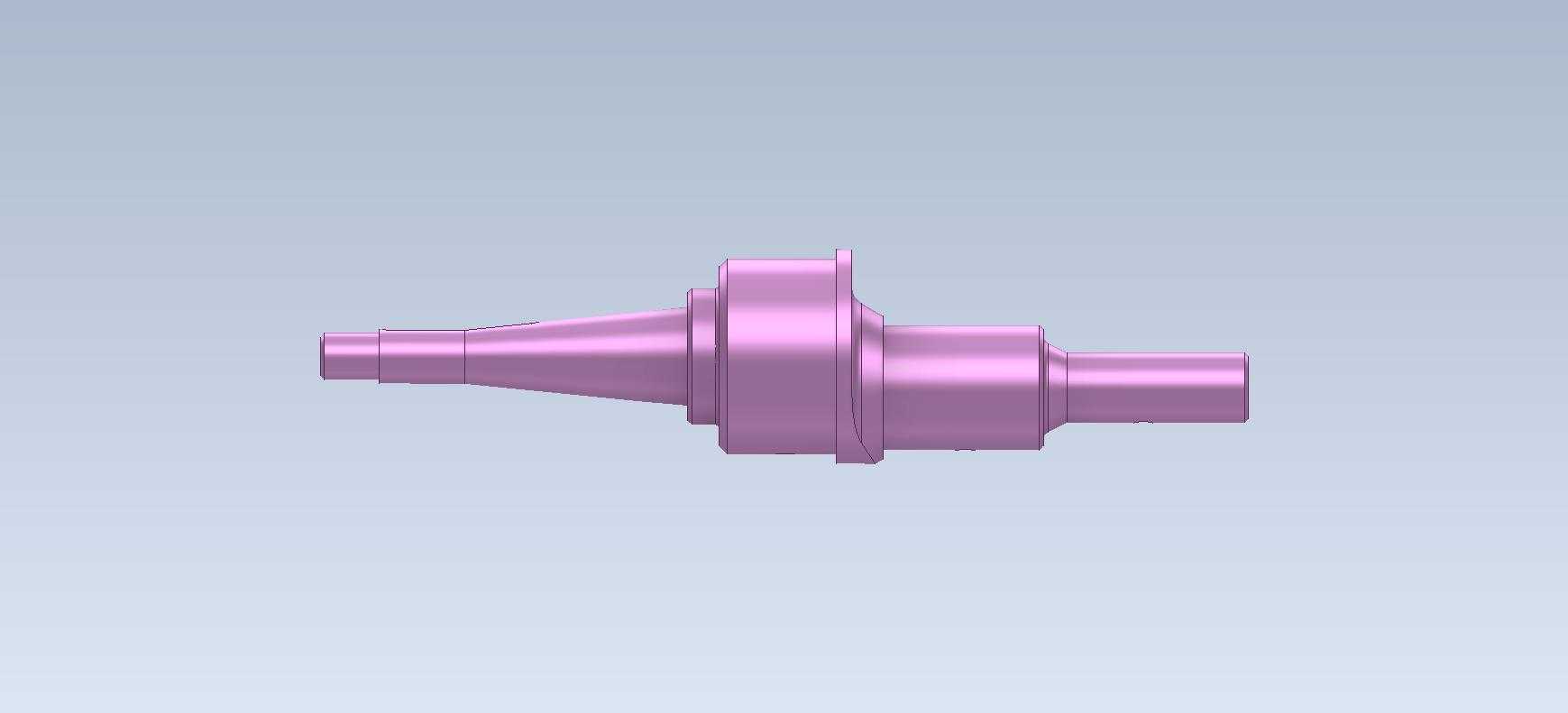

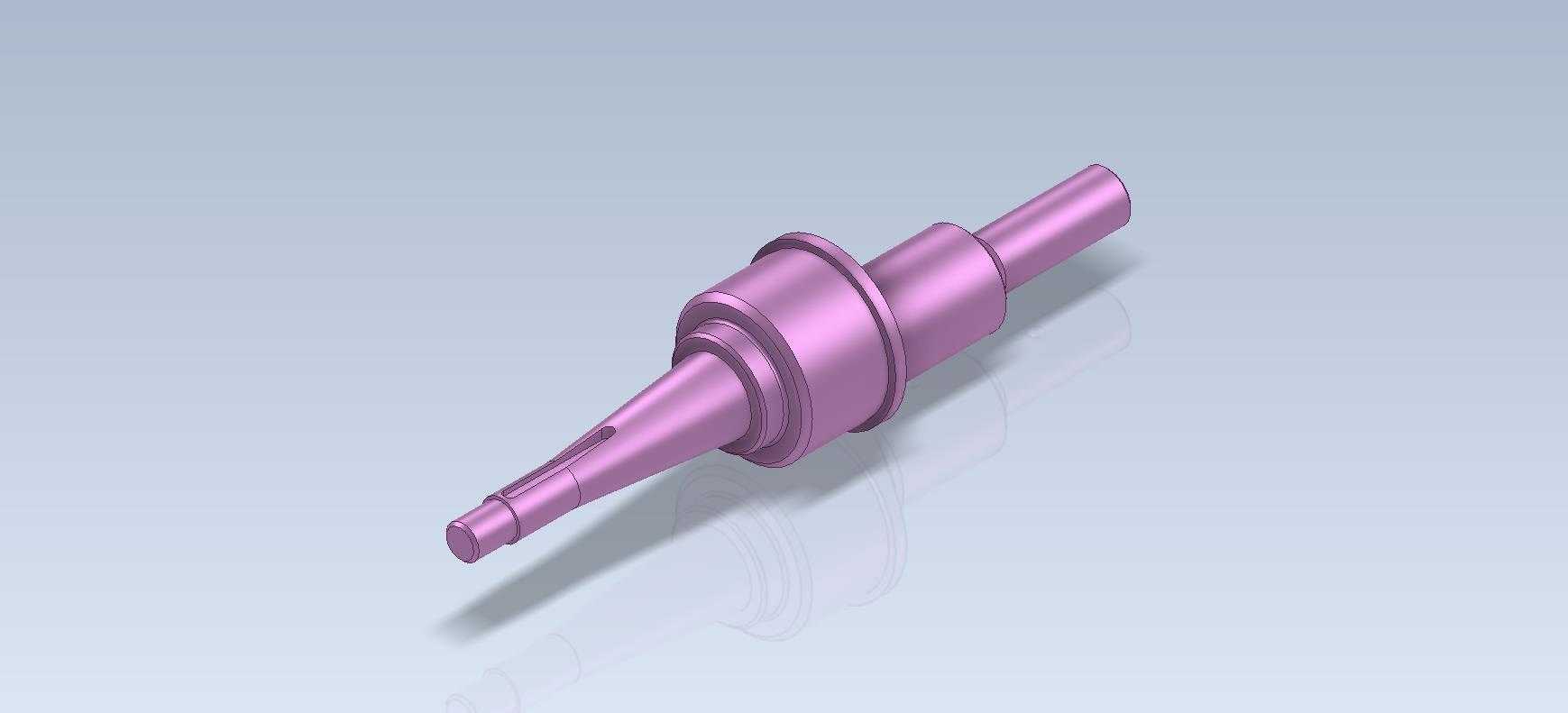

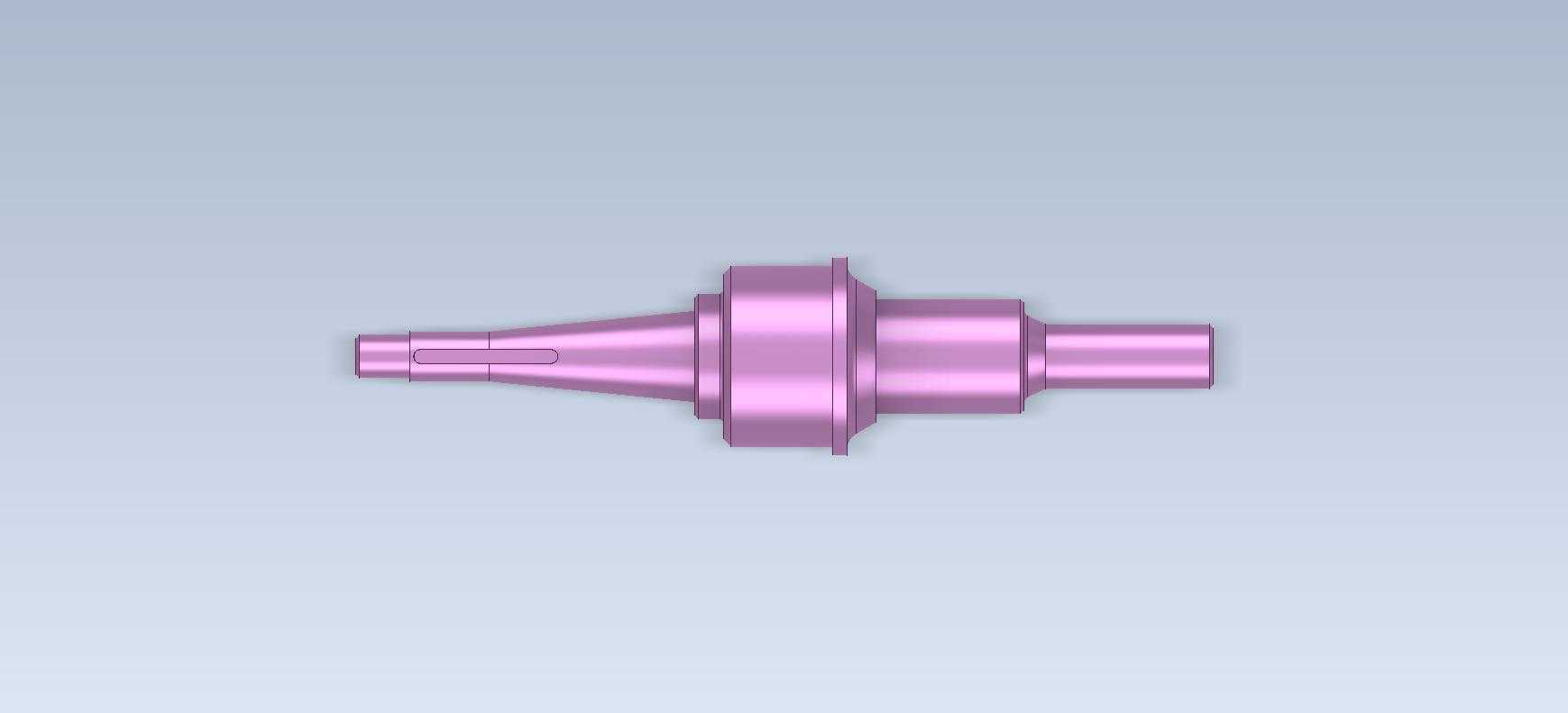

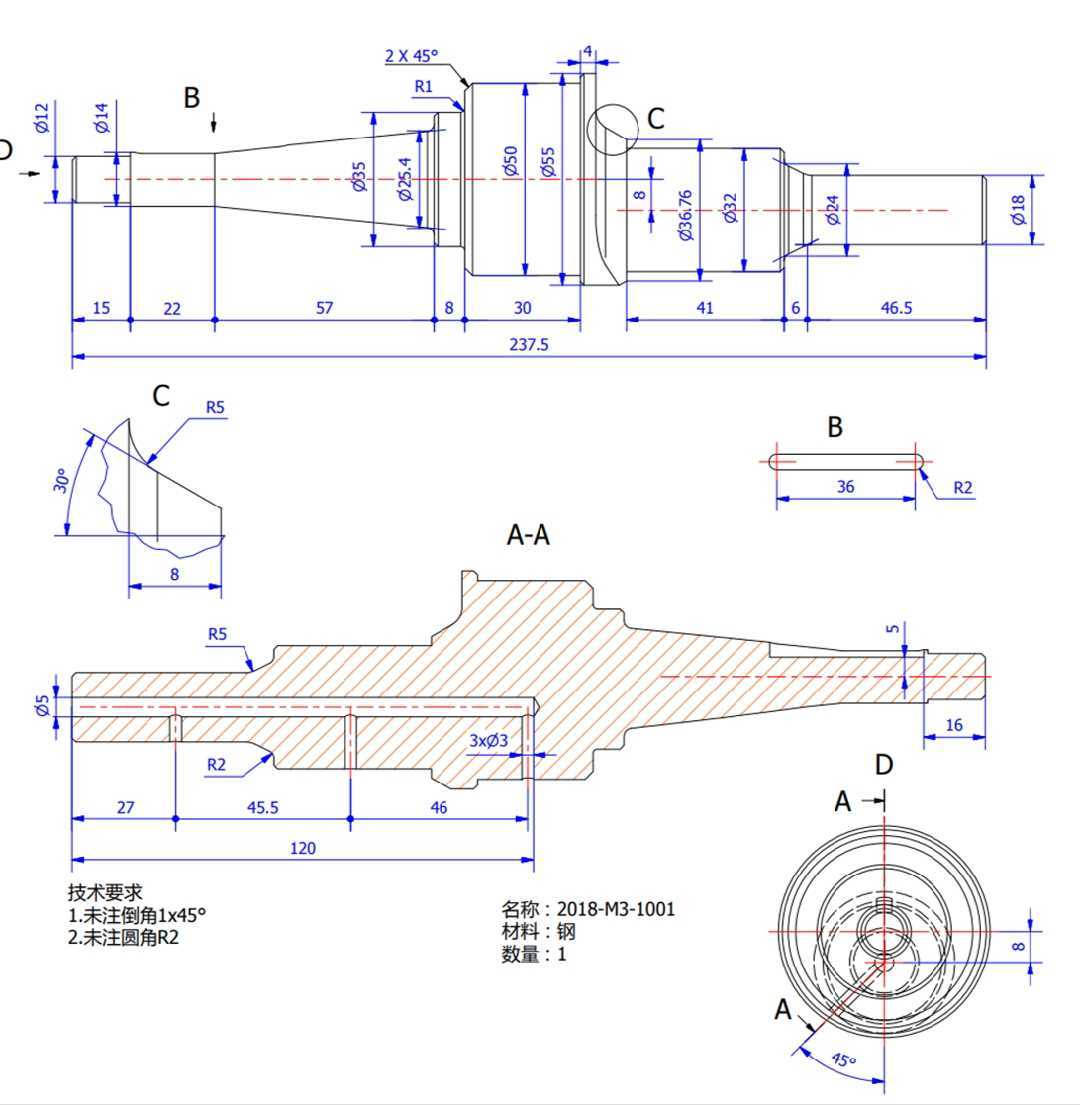

　　朝向另一端的锥形过渡段是这个轴件的设计重点，锥面采用标准的锥度配比，装配时和配套的锥孔构件形成过盈配合，依靠锥面的抱紧力传递扭矩，相比平键连接的形式，锥面配合的对中性更好，拆装也更方便，频繁检修拆卸的场景下也不会出现键槽磨损、配合松动的问题，锥段末端的细小轴头会配套锁紧螺母，装配时拧紧螺母就能让锥面和配合件完全贴合，消除配合间隙，避免高速转动时出现振动异响。从安装边界来看，整根轴的最大外径位于中间承载段，所有变径位置都做了圆角过渡处理，避免应力集中在台阶的直角位置，长期承受交变扭矩时不会从台阶位置萌生疲劳裂纹。轴身所有配合面的粗糙度都有明确要求，轴承安装位、锥面配合段的粗糙度要达到Ra1.6以下，非配合的轴段表面可以适当放宽要求，减少不必要的机加工成本。实际应用场景中，这类轴件常出现在小型自动化设备的进给模组、精密仪器的传动机构、小型动力输出单元里，因为整体结构紧凑，定位精度可靠，不需要复杂的附加定位零件就能完成装配，很适合安装空间受限、传动精度要求中等的轻载传动场景。设计这类轴件的时候，首先要根据传递的额定扭矩核算最小轴径，再结合配合件的内孔尺寸确定各段阶梯的直径差，台阶的高度差要满足配合件的定位要求，同时不能过大导致轴身的应力集中系数过高；锥段的锥度选择要结合传递扭矩的大小确定，扭矩越大的场景锥度越小，保证足够的抱紧力，同时要考虑拆装的便利性，锥度过小会导致拆卸时配合面咬死，增加检修难度。轴的总长要结合整个传动腔的安装空间确定，两端伸出的长度要匹配外接传动件的安装宽度，避免出现装配干涉，同时要预留出锁紧件、密封件的安装位置。

　　转动过程中，轴的各段同轴度是影响传动平稳性的核心指标，加工时要以两端中心孔作为定位基准，一次装夹完成所有配合面的车削加工，减少装夹误差带来的同轴度偏差，对于转速较高的应用场景，轴件加工完成后还要做动平衡校正，避免高速转动时出现径向跳动，带动整个传动机构产生振动，缩短轴承和配合件的使用寿命。这类轴件的选材通常根据载荷等级确定，轻载场景下选用45号钢做调质处理就能满足强度要求，载荷较大、有冲击载荷的场景可以选用40Cr合金钢做淬火处理，提升轴身的表面硬度和抗疲劳性能，锥面和轴承安装位可以根据需求做表面高频淬火，进一步提升耐磨性能，延长部件的使用寿命。
