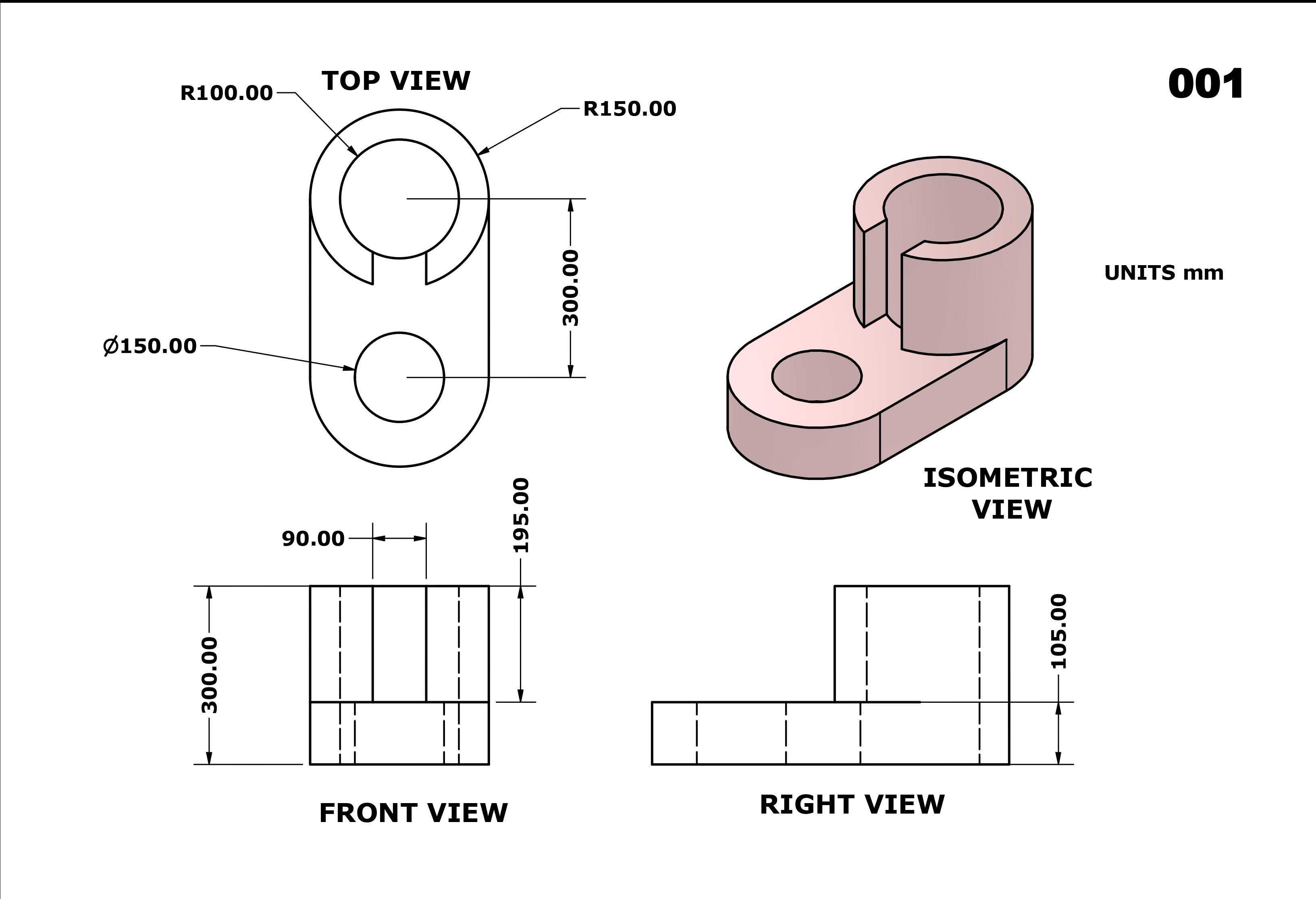

带安装底座的开口套筒式连接支座结构

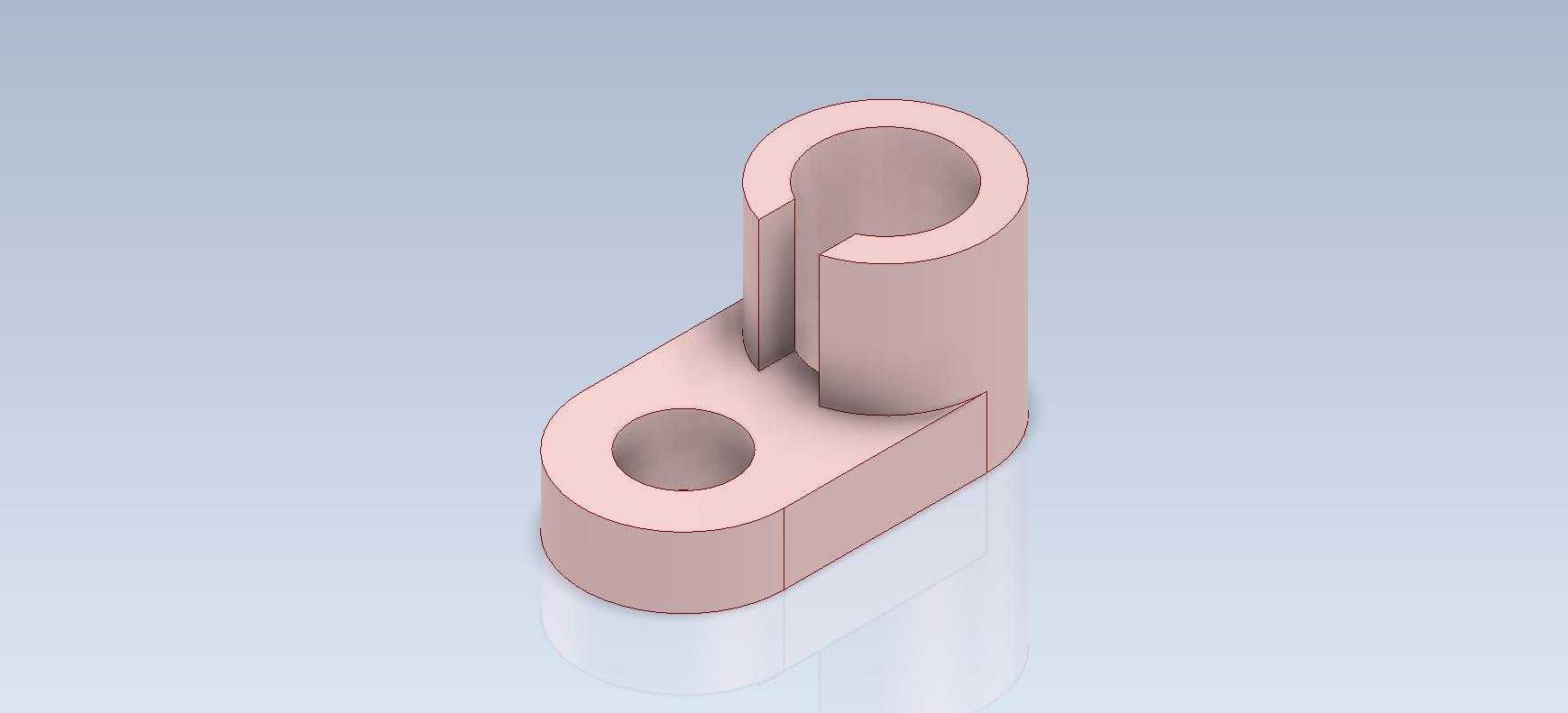

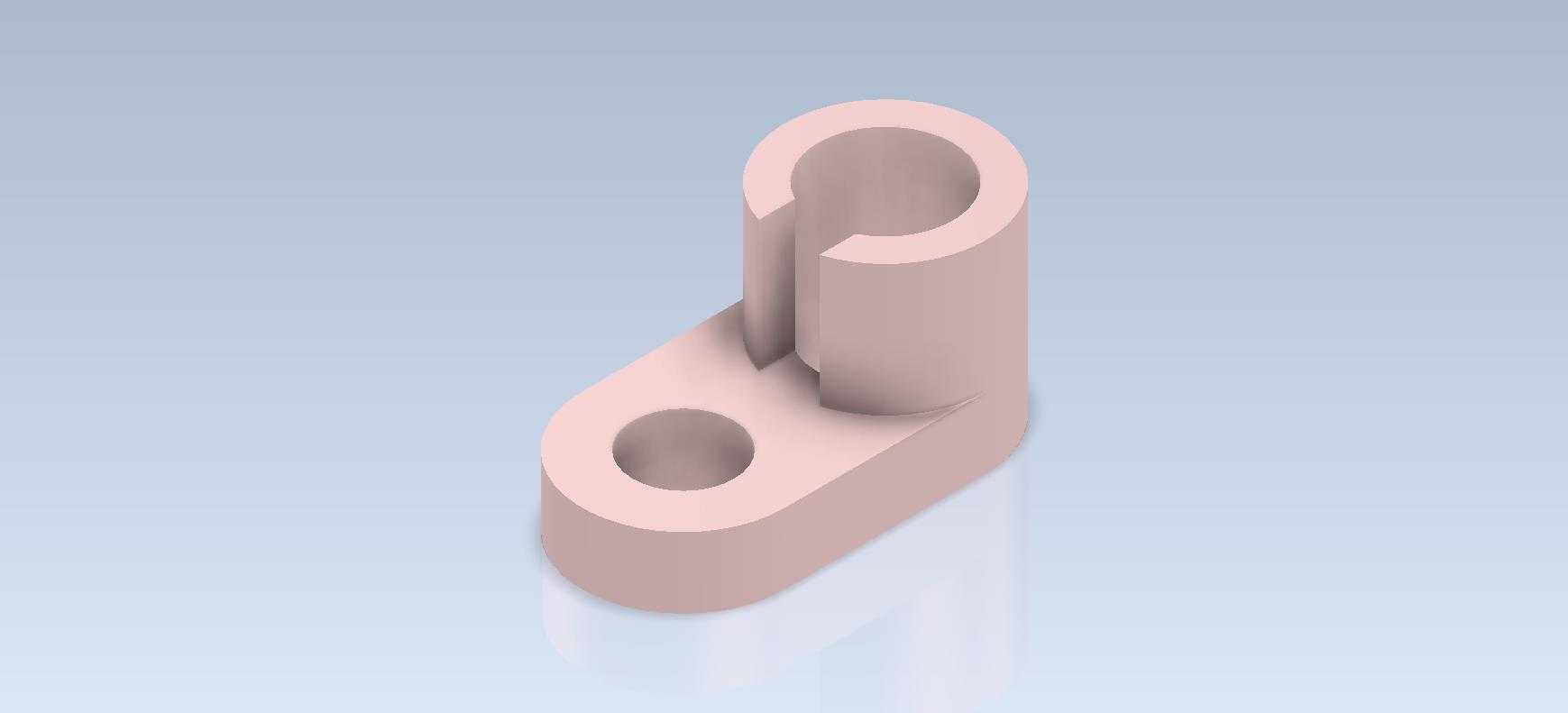

　　这类带安装底座的开口套筒式支座，在小型机电设备的走线、杆件定位场景里应用十分普遍，不少桌面级自动化检测设备的探针安装支架、小型气动管路的快插接头固定座，都会用到同结构逻辑的零件，它的核心作用是给垂直穿入的杆件提供径向定位，同时靠底座的安装孔完成自身在设备基板上的固定，不需要额外做复杂的抱紧结构，拆装调整的效率比封闭式套筒支座高很多。从结构功能上看，上部的开口套筒是核心工作部位，筒壁的开口槽直接决定了它的适配性，当穿入的杆件直径存在小幅公差偏差时，开口位置可以提供微量的形变余量，不需要严格控制孔轴配合的精度等级就能实现顺畅装配，日常维护时要调整杆件的轴向位置，也不用完全拧松所有紧固件，只要稍稍松脱安装位的螺丝就能滑动调整，比封闭式衬套的操作空间大很多。

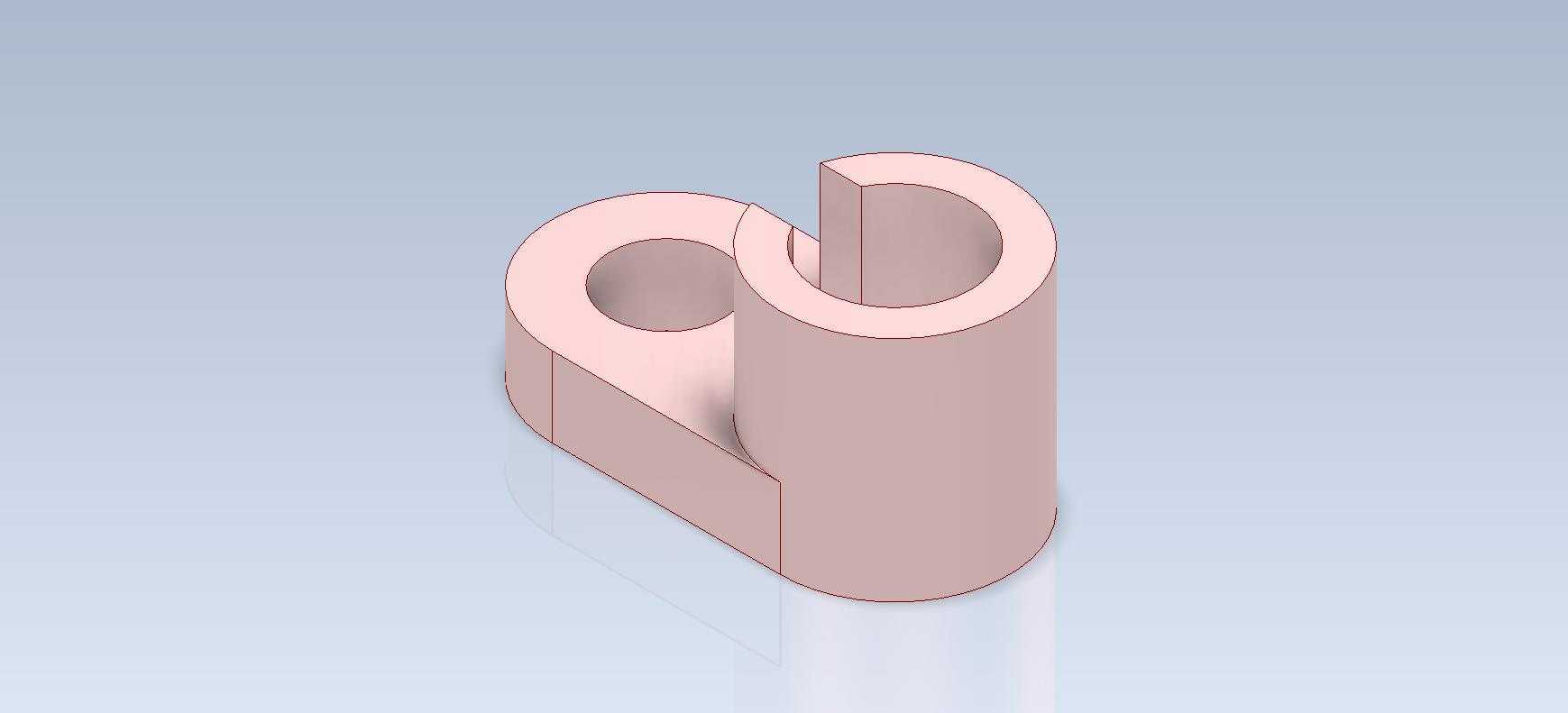

　　下部的偏心安装底座是整个零件的承载基础，底座上的沉头安装孔和上部套筒的中心距是设计时的核心尺寸边界，这个距离直接决定了杆件安装后和设备其他部件的避让空间，建模时首先要确定安装孔的中心位置，按照常用的M4螺丝安装标准预留沉头深度，保证螺丝锁紧后端面不会高出底座平面，避免和安装基板之间出现间隙影响定位精度。设计思路上，这个零件没有采用对称式的底座结构，而是把安装孔布置在底座的单侧，主要是为了在狭小的安装空间里减少占用面积，很多紧凑型设备的安装基板上留给固定座的位置往往只有不到20毫米的宽度，对称式底座会因为宽度过大无法布置，这种偏心结构刚好能把安装孔藏在套筒的侧下方，既保证了连接强度，又能压缩整体的安装占位。

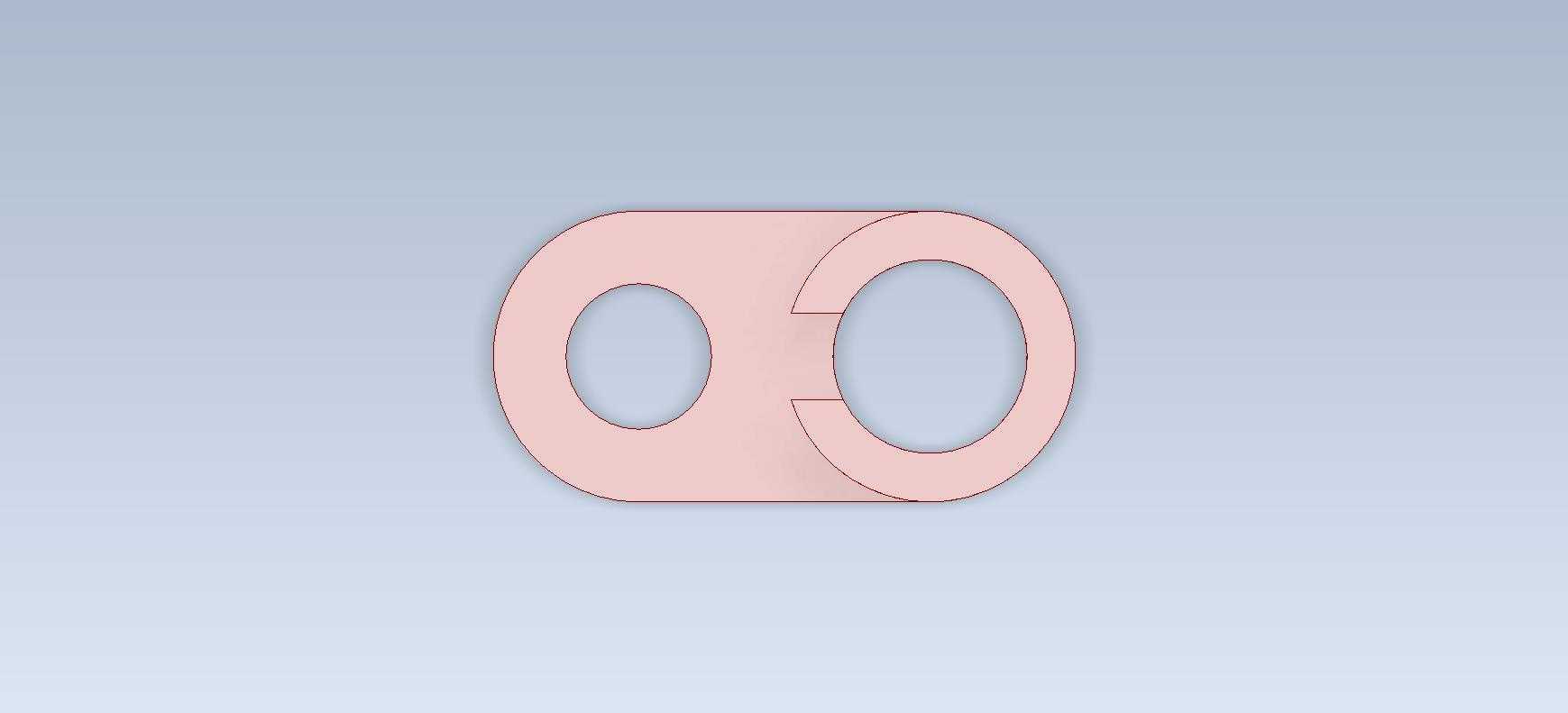

　　套筒部分的壁厚设计也有讲究，不能做的太薄否则开口位置容易出现永久形变，失去抱紧定位的作用，也不能做的太厚导致整体重量增加、材料浪费，按照常用的6061铝合金加工场景，壁厚控制在3毫米左右就能满足日常的定位需求，如果是用ABS塑料3D打印制作，壁厚可以适当增加到4毫米，避免打印过程中出现筒壁开裂的问题。实际建模过程中，首先要绘制底座的二维轮廓，把安装孔的位置、底座和套筒的衔接圆角先确定下来，衔接位置的圆角不能省略，这个位置是应力集中的高发区，设备运行过程中如果杆件受到侧向冲击力，直角衔接的位置很容易出现断裂，倒上R2的圆角就能大幅提升结构强度。

　　之后拉伸生成底座实体，再以上部端面为基准绘制套筒的内外圆轮廓，拉伸到设计高度后切除开口槽，开口槽的宽度一般控制在2毫米左右，既能提供足够的形变余量，又不会因为槽宽过大导致套筒的刚性不足。最后要处理所有的锐边，安装孔的孔口、套筒的上端面、底座的外轮廓都要倒上0.5毫米的小倒角，避免加工完成后锐边划伤操作人员，也能减少装配过程中零件和相邻部件的刮蹭。从安装边界来看，这个零件固定时只需要在安装基板上打一个对应的过孔，用单颗螺丝就能完成锁紧，不需要布置多个安装孔位，对安装面的平面度要求也不高，即使基板表面有0.1毫米以内的平面度误差，底座的平面也能很好的贴合，不会出现翘边的问题。套筒的内孔直径要和配套的杆件直径保持间隙配合，公差控制在H7级别就能满足大部分定位需求，如果需要更高的抱紧力，可以在开口位置额外增加一个紧定螺丝孔，拧入紧定螺丝后就能把杆件完全锁死，防止设备运行过程中杆件出现轴向窜动。这类结构虽然看起来简单，但是在小型设备的结构设计里出镜率极高，很多刚接触三维建模的设计者容易忽略衔接圆角、沉头深度这些细节，导致加工出来的零件要么装配干涉，要么强度不足，通过这类基础结构的建模练习，能很好的建立起结构设计的公差意识和工艺思维，避免后续做复杂设备设计时出现低级的结构错误。
