带斜支撑弧形槽安装支座结构设计

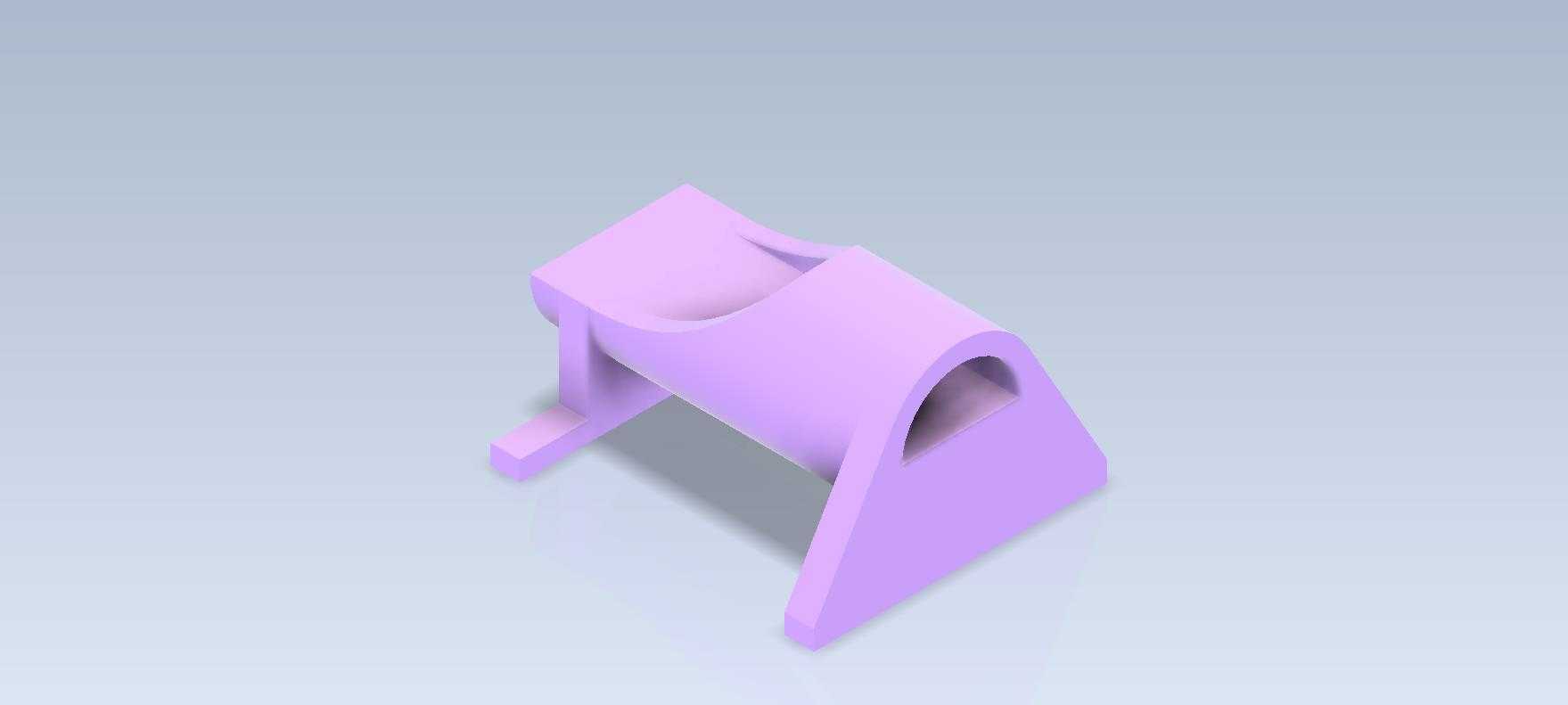

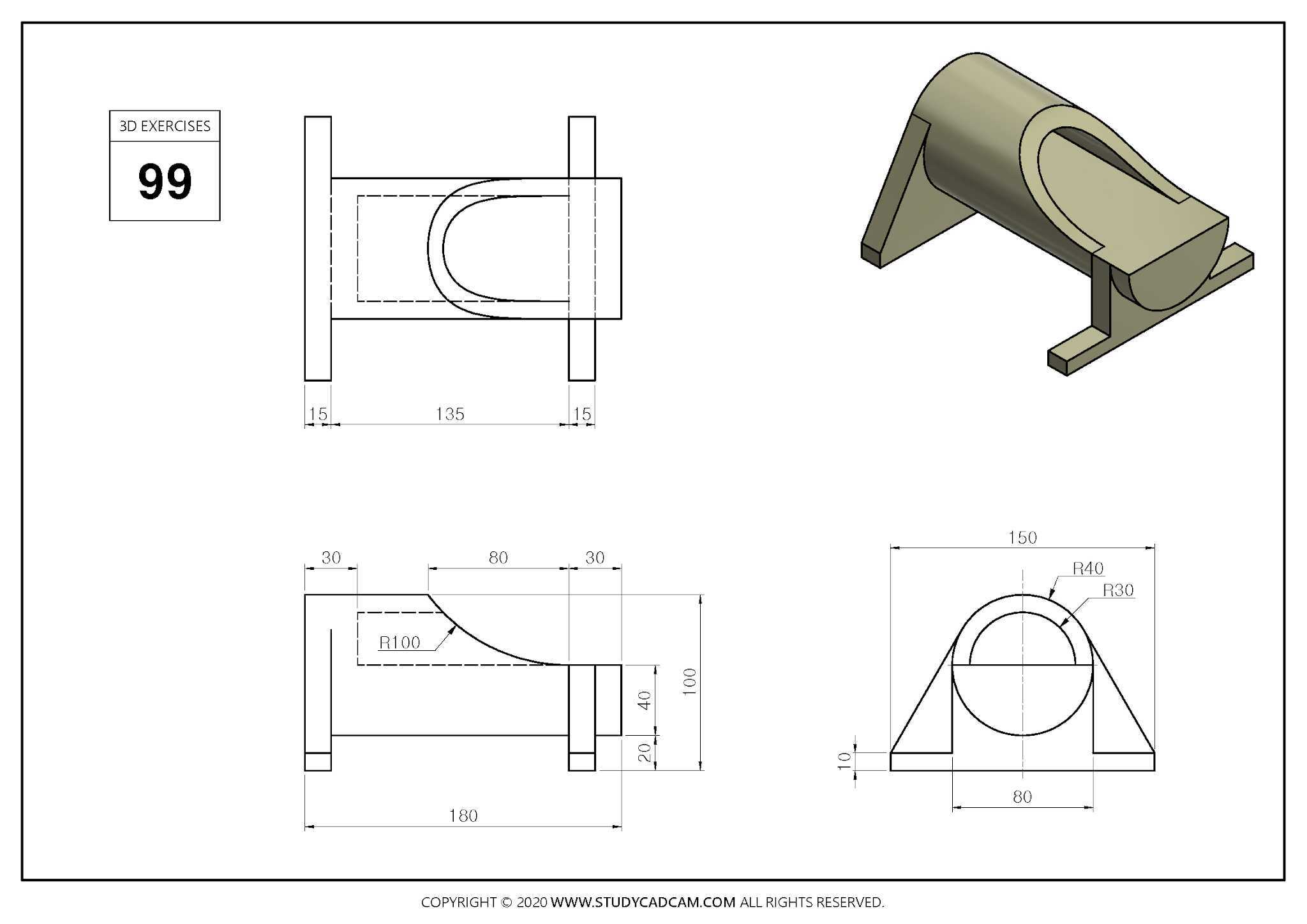

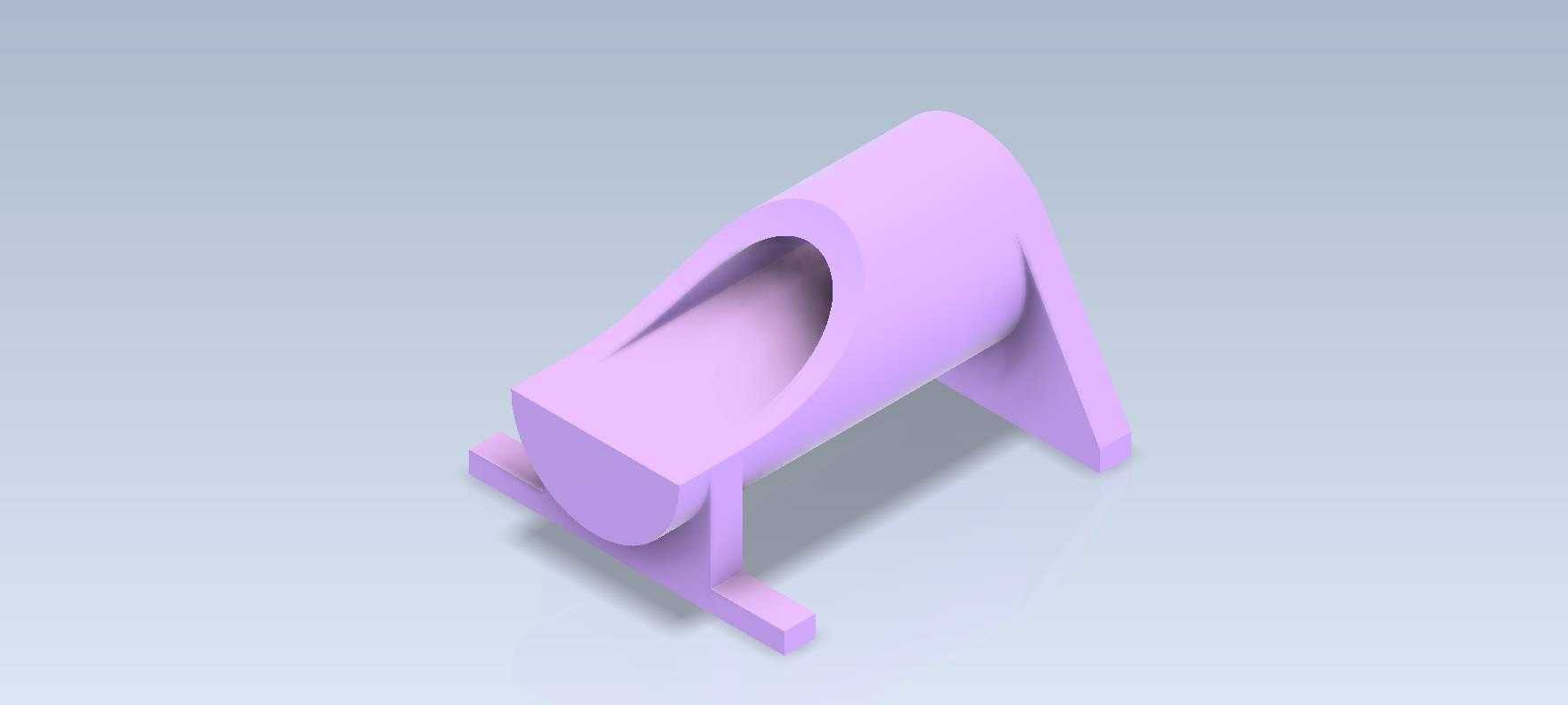

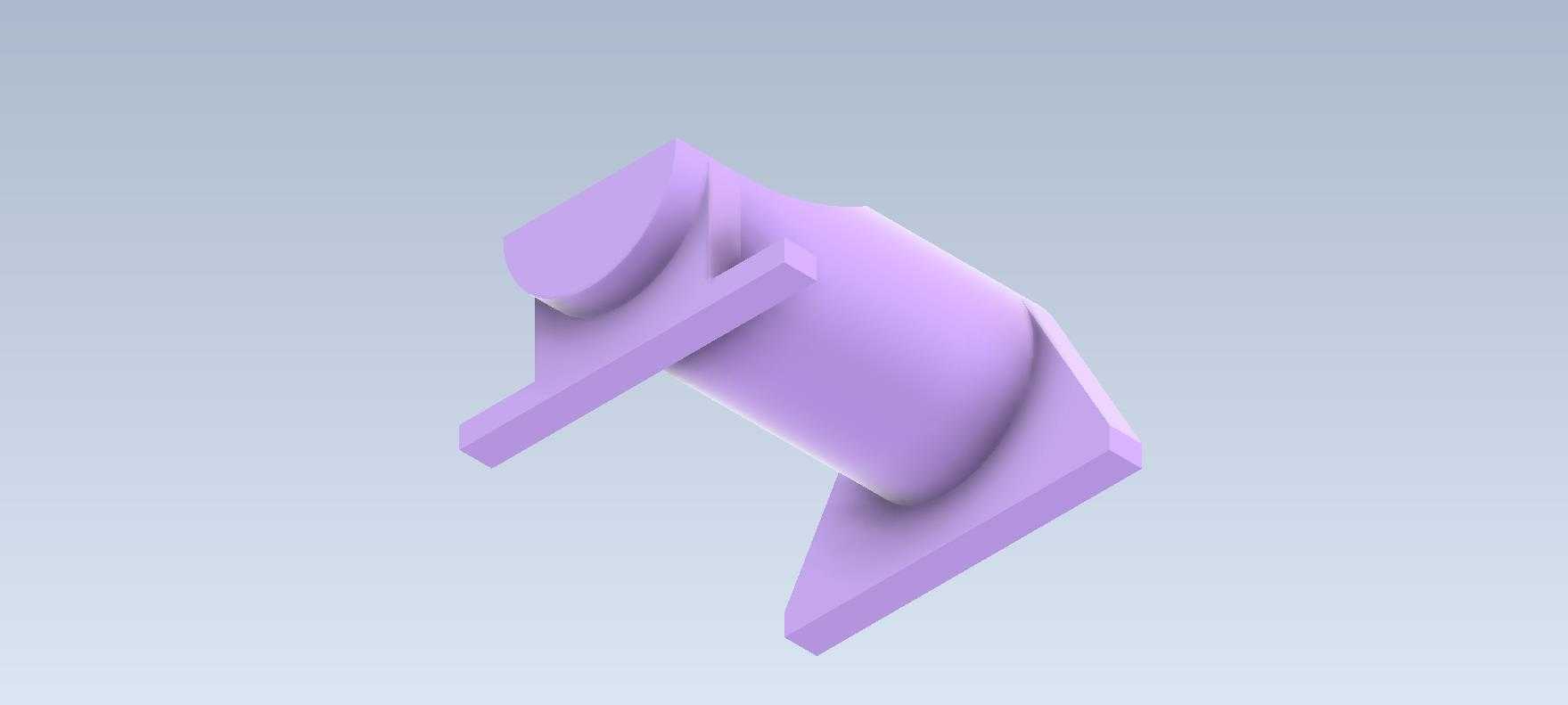

　　该零件属于小型设备安装支撑类构件，日常多应用在小型机电设备、教学实训台架、轻型工装夹具的定位支撑场景中，核心作用是为配套的轴类、筒类功能部件提供稳定的倾斜安装基准，同时通过自身的结构强度抵消部件运行过程中产生的径向载荷与小幅振动，避免配套部件出现安装偏移、运行抖动的问题。从结构设计逻辑来看，整体采用一体化成型思路，底部设置两条平行的矩形安装脚，安装脚表面预留平整的安装贴合面，可直接通过螺栓与设备基板、工装台面完成固定，安装脚的宽度与间距经过受力校核，能保证在常规静载荷、小幅动载荷工况下不会出现支撑失稳的情况；主体上部为半开放的弧形槽结构，槽体内壁为光滑圆弧面，弧度与配套安装的筒状部件外轮廓完全匹配，安装时可将筒状部件直接嵌入槽内，配合压块即可完成径向定位，无需额外设计复杂的抱紧结构，能有效降低装配工序的复杂度。

　　弧形槽外侧延伸出三角形斜支撑结构，斜支撑的两个端面分别与弧形槽外壁、底部安装脚的上表面完全贴合，形成稳定的三角受力结构，可将弧形槽承受的垂直载荷、侧向载荷均匀传导至底部安装面，避免弧形槽根部出现应力集中导致的结构断裂，斜支撑的厚度根据常规工况下的载荷计算值设定，在保证结构强度的前提下尽可能减少材料占用，兼顾轻量化与刚性需求。从安装边界尺寸来看，零件整体的长宽高比例适配小型台架设备的安装空间，底部安装脚的螺栓孔位间距符合通用轻型工装的安装孔距标准，可直接适配现有多数实训台、小型设备的安装基板，无需额外对安装面进行打孔改造；弧形槽的内径尺寸匹配常规小型教学演示用筒状部件、轻型导向轴的外径公差范围，装配后配合间隙控制在合理区间，既不会出现装配卡滞，也不会因间隙过大导致部件运行晃动。

　　在实际建模过程中，这类零件的设计需要重点关注几个结构细节：一是弧形槽与底部安装面的倾斜角度，需要匹配配套部件的安装倾角要求，角度公差需控制在机械加工可实现的范围内，避免后续加工出现角度偏差导致部件无法装配；二是斜支撑与主体结构的衔接位置需要做圆角过渡，避免直角衔接处的应力集中，提升零件的抗疲劳性能；三是底部安装脚的贴合面需要保证平面度要求，避免安装后出现零件翘曲，影响上部弧形槽的定位精度。

　　这类支撑件虽然结构不算复杂，但在轻型设备、教学实训装置中应用十分广泛，设计时需要平衡结构刚性、装配便捷性、加工成本三者的关系，不需要过度追求冗余的结构强度，也不能为了轻量化过度削减支撑部位的厚度，要结合实际使用场景的载荷情况做针对性的结构优化，比如在有持续振动的使用场景下，可以适当加厚斜支撑的厚度，同时在安装脚位置增加减震垫的安装槽；如果是用于静态展示的教学模型，则可以适当减小壁厚，降低材料消耗。
