带定位凸耳的圆形凹槽式结构件

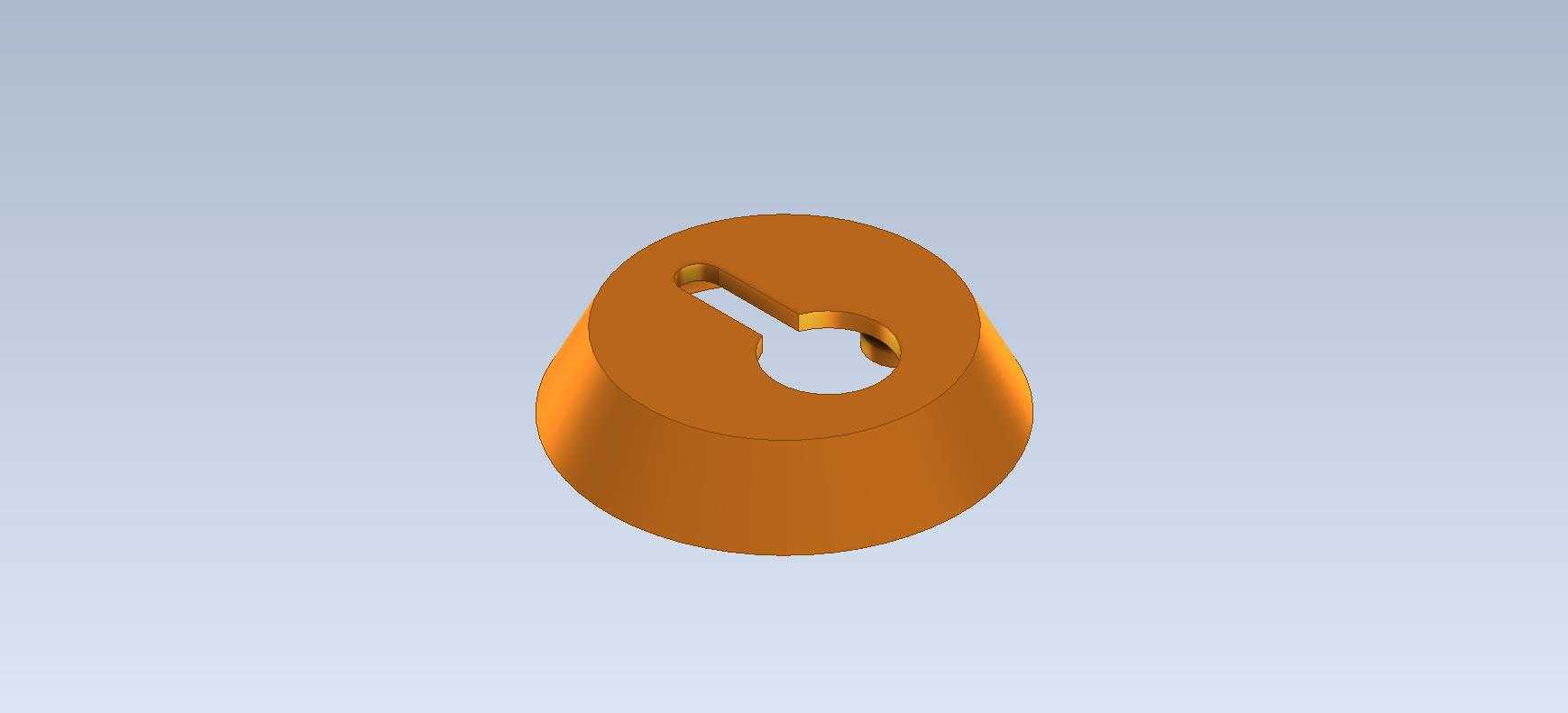

这类带定位凸耳的圆形凹槽结构件，多应用在小型机电设备的内部限位、线束收纳或者小型功能模块的承托场景中，比如小型电源模块的端盖限位、桌面级小型设备的走线固定座，或是低压电气柜内小型元件的定位承托结构，日常在消费电子小型外设、低压配电组件、小型实验装置的装配环节都能见到这类结构的身影。从实际使用的角度看，这类结构不需要承受大载荷，核心作用是完成对应配合件的径向与周向定位，同时通过内部的凹槽空间容纳配套的圆形功能件，比如小型旋钮的基座、感应模块的外壳承托，或是小型接线端子的防护围挡。

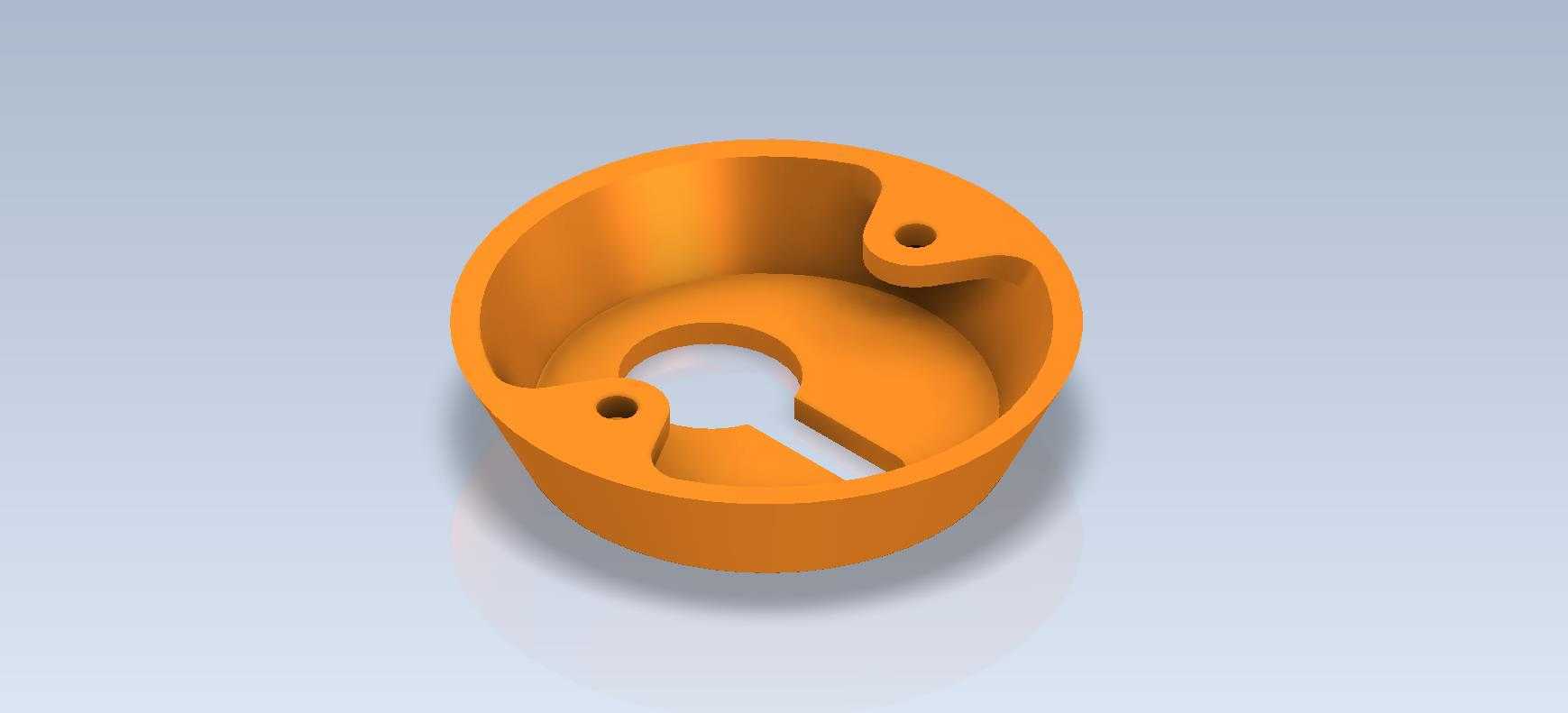

设计这类结构的时候，首先要明确配合件的外径公差，凹槽的内壁直径需要比配合件的最大外径大0.1-0.2mm，保证装配时不会出现卡滞，同时间隙不能过大，避免配合件在内部出现窜动。侧壁上的两个带孔凸耳是核心的安装定位结构，凸耳的位置需要和安装基座上的定位柱完全对应，凸耳上的通孔直径要匹配常用的自攻螺丝或者定位销尺寸，通常这类小型结构的安装孔直径在2.5-3.5mm区间，凸耳的厚度要保证螺丝锁附时不会出现开裂，一般设置为1.5-2mm，同时凸耳和主体侧壁的衔接处要做R0.5-R1的圆角过渡，避免注塑或者3D打印时出现应力集中导致的断裂问题。

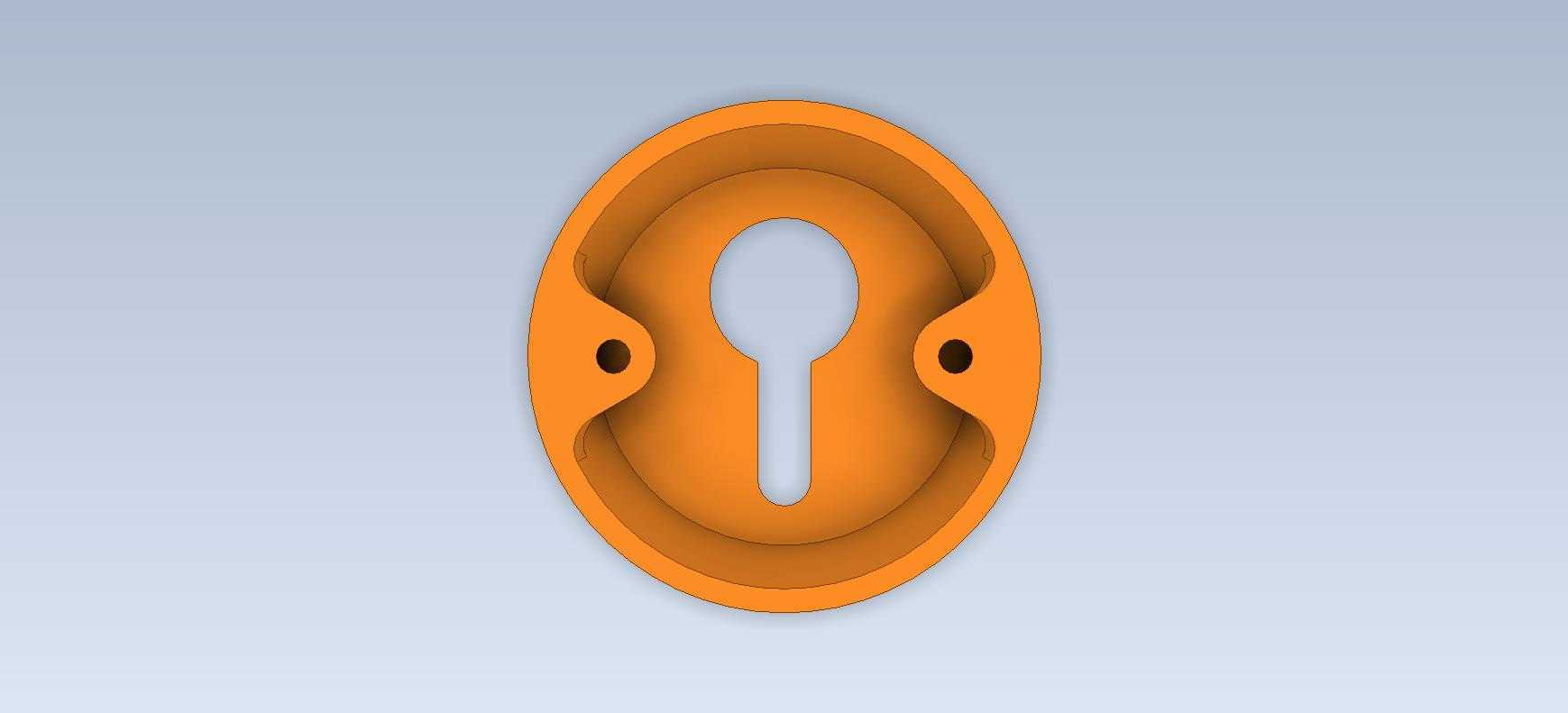

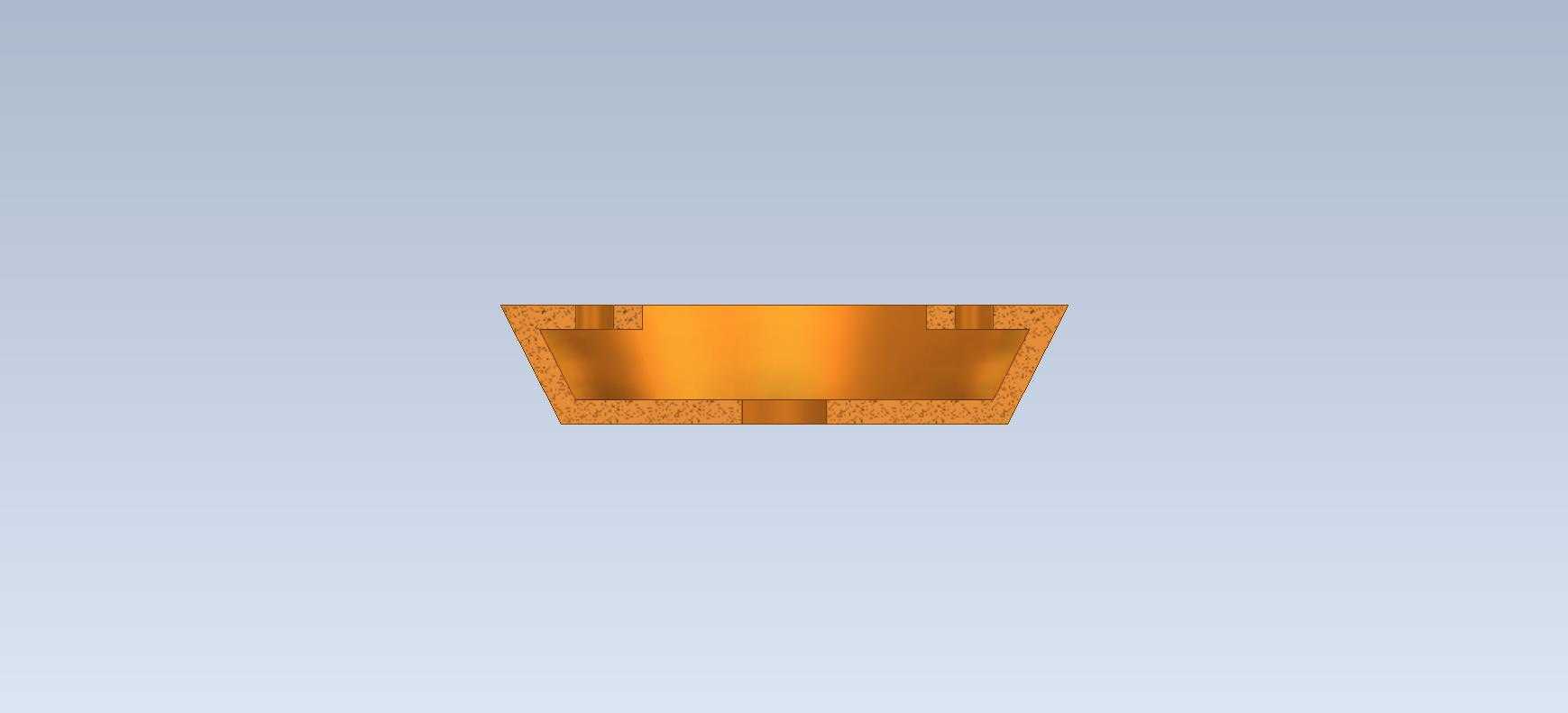

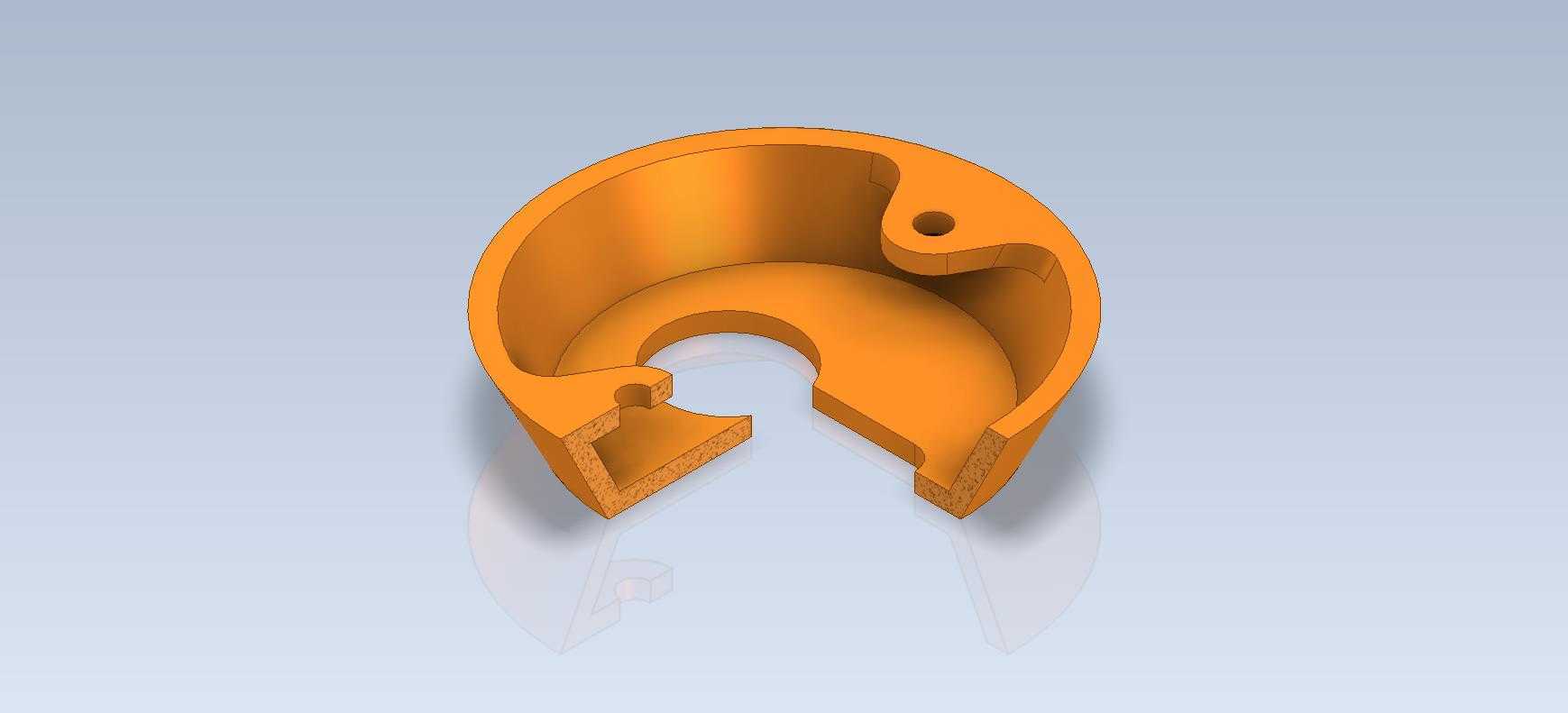

结构内部的中心凸台与开槽设计，是为了避让配合件底部的突出轴体或者走线缺口，中心凸台的高度要低于主体侧壁的高度，避免干涉配合件的安装到位，开槽的宽度要匹配对应线束或者凸块的尺寸，预留0.1mm的装配间隙，防止装配时出现挤压变形。主体的外壁厚度要均匀，整体壁厚控制在2mm左右，避免成型时出现缩痕，底部的厚度和侧壁保持一致，保证整体结构的刚性，在日常拆装过程中不会出现变形。

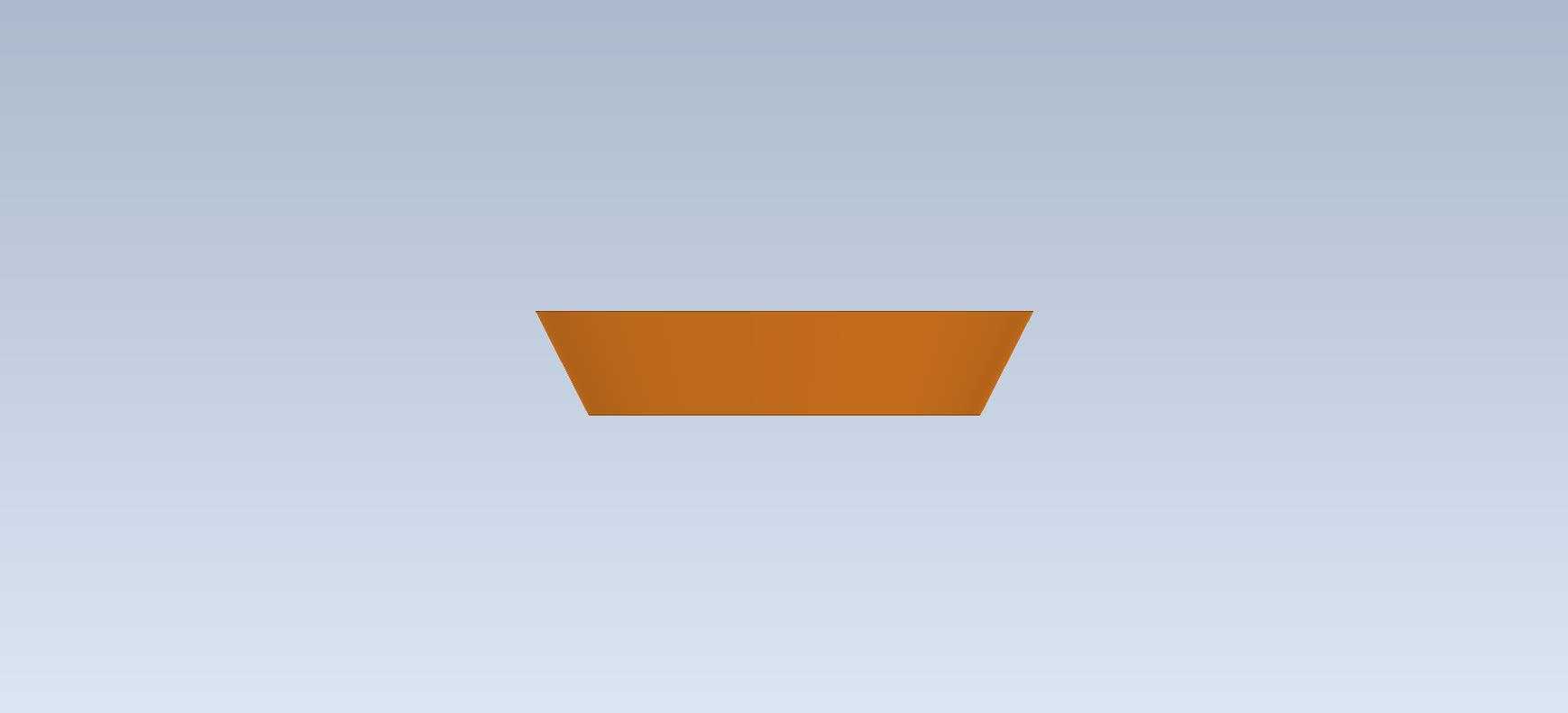

从安装边界来看，这类圆形结构的整体外径通常在40-60mm区间，整体高度在20-30mm，安装时两个凸耳的中心孔距需要和安装基座的孔位完全一致，安装后结构的上表面需要和周边配合面保持齐平，不能出现突出或者凹陷过大的情况，避免影响周边组件的装配。结构的内壁要做轻微的脱模斜度，斜度设置在1-1.5度，方便注塑成型时的脱模，同时不会影响和配合件的装配精度。

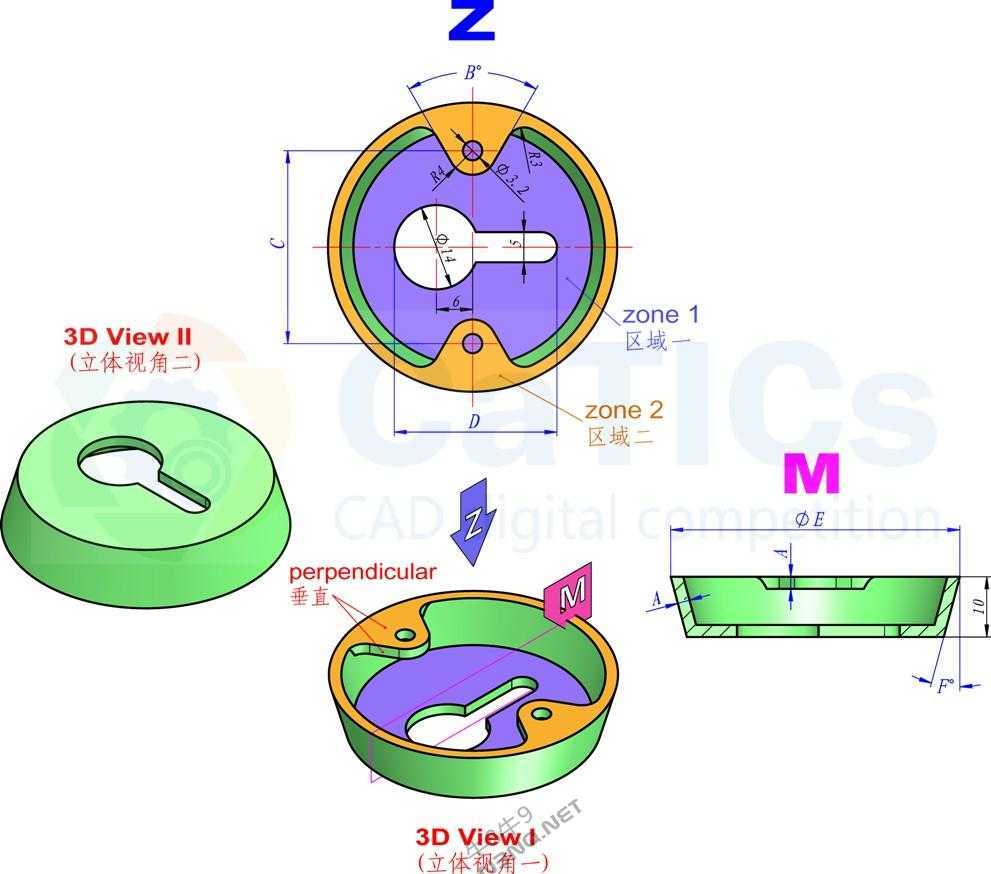

建模练习的时候，这类结构非常适合初学者掌握拉伸、切除、圆角、阵列这些基础特征的操作，首先绘制主体的圆形轮廓，拉伸得到基础的筒体结构，然后切除内部的凹槽空间，接着在侧壁位置绘制凸耳的轮廓，拉伸后切除安装孔，再处理内部的中心凸台和开槽结构，最后添加所有的过渡圆角，检查各个特征的尺寸是否符合装配逻辑，有没有出现壁厚不均、特征干涉的问题。在实际生产中，这类结构多采用ABS或者尼龙材质注塑成型，小批量打样也可以采用光固化3D打印制作，表面不需要做特殊处理，只要保证尺寸精度满足装配要求即可。

这类结构看似简单，实际设计时需要考虑的细节很多，比如凸耳的位置如果偏差超过0.2mm，就会导致安装时螺丝无法对齐孔位；内壁的间隙如果过小，配合件就无法顺利装入，间隙过大则会出现晃动；过渡圆角如果缺失，在受到外力冲击时很容易在衔接处出现断裂。很多初学者在练习这类结构的时候，容易忽略壁厚均匀性的问题，把局部位置做的过厚或者过薄，导致成型时出现缺陷，或是忽略脱模斜度的设置，导致实际生产时脱模困难。在实际的设备装配中，这类小型结构件虽然不起眼，但却是保证内部组件定位稳定、装配顺畅的基础，任何一个尺寸的偏差都可能导致整个装配环节出现卡滞，甚至影响设备的正常使用。
