带双安装孔的立式铰接支撑座结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867285
  • 带双安装孔的立式铰接支撑座结构
  • 带双安装孔的立式铰接支撑座结构
  • 带双安装孔的立式铰接支撑座结构
  • 带双安装孔的立式铰接支撑座结构
  • 带双安装孔的立式铰接支撑座结构
  • 带双安装孔的立式铰接支撑座结构
  • 带双安装孔的立式铰接支撑座结构
  • 带双安装孔的立式铰接支撑座结构

在小型自动化输送线的侧边挡停机构、桌面级工装夹具的定位模块、低压配电柜体内部的元器件铰接支架这类场景里,这类带立式铰接耳的支撑结构是出镜率极高的基础零件,很多刚接触三维建模的工程人员,都会把这类零件作为特征建模的入门练习对象,因为它涵盖了机械结构里最常见的凸台、拉伸、切除、孔位、圆角过渡几类核心特征,没有复杂的曲面或者异形结构,却能完整覆盖从安装基准到功能实现的全链路设计逻辑。

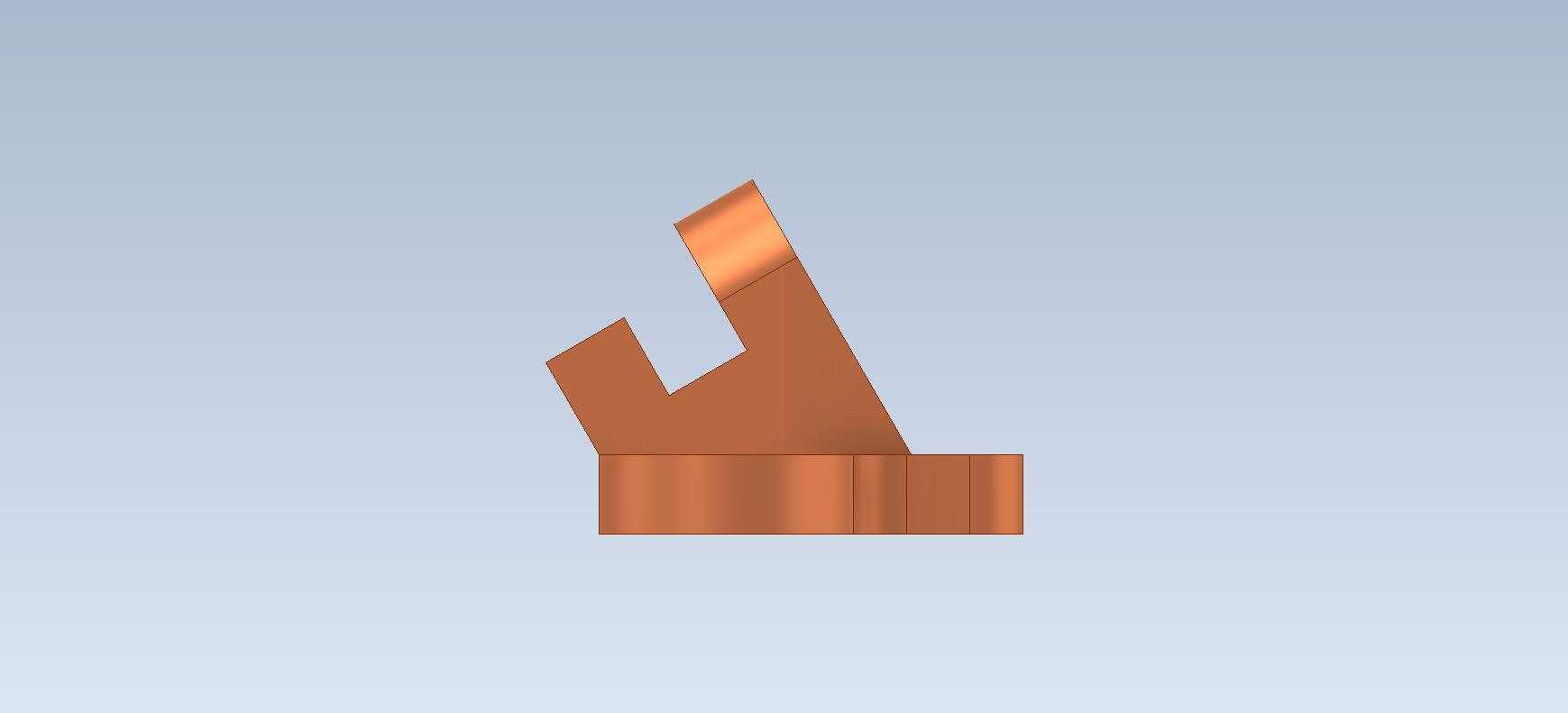

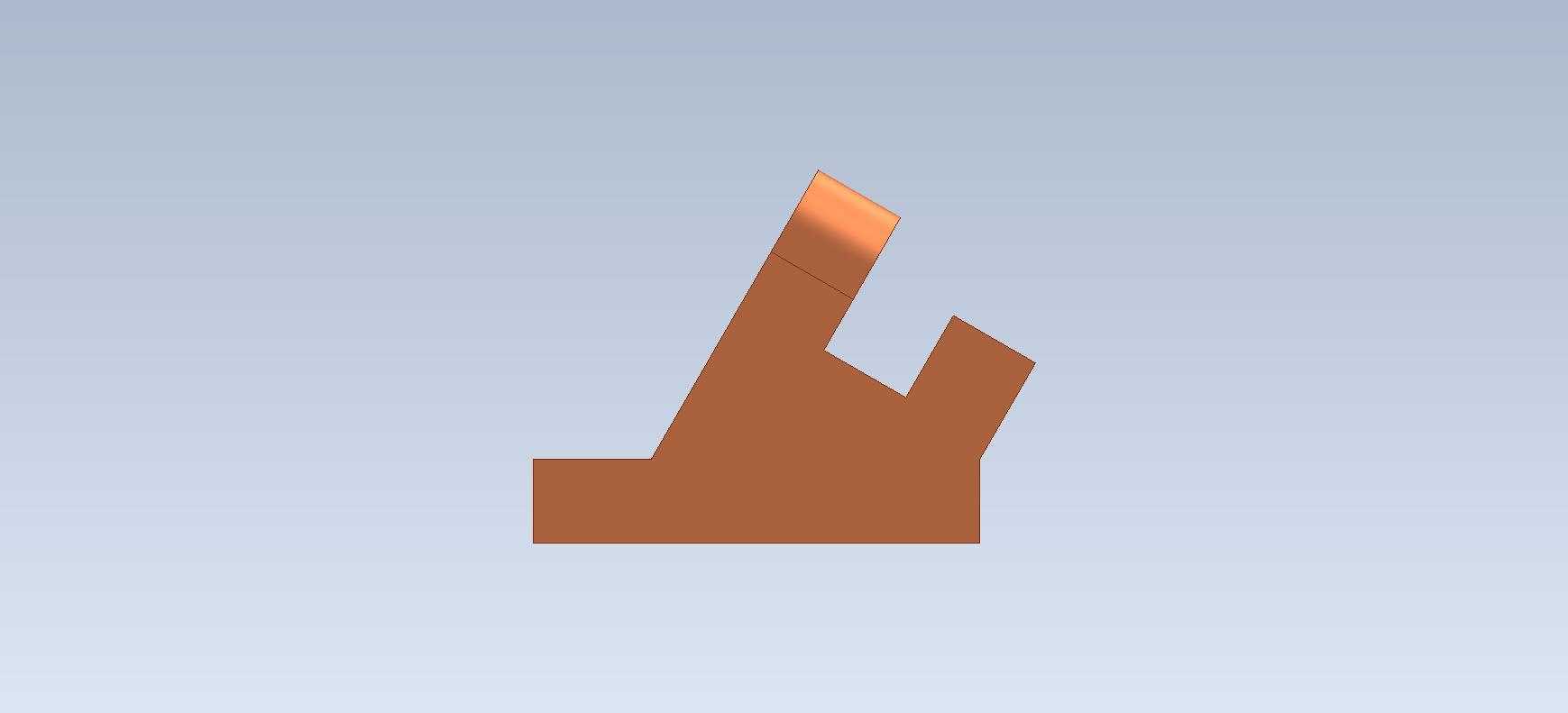

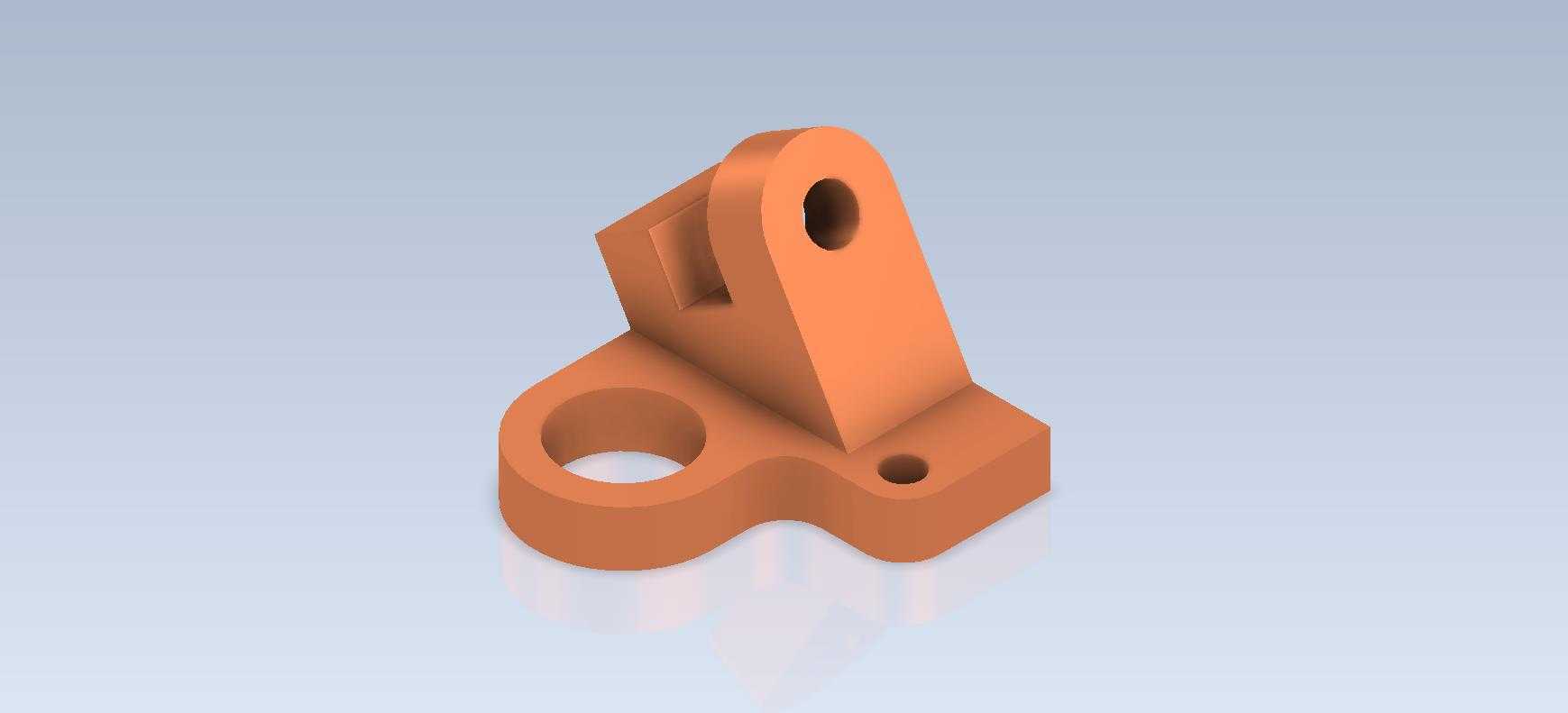

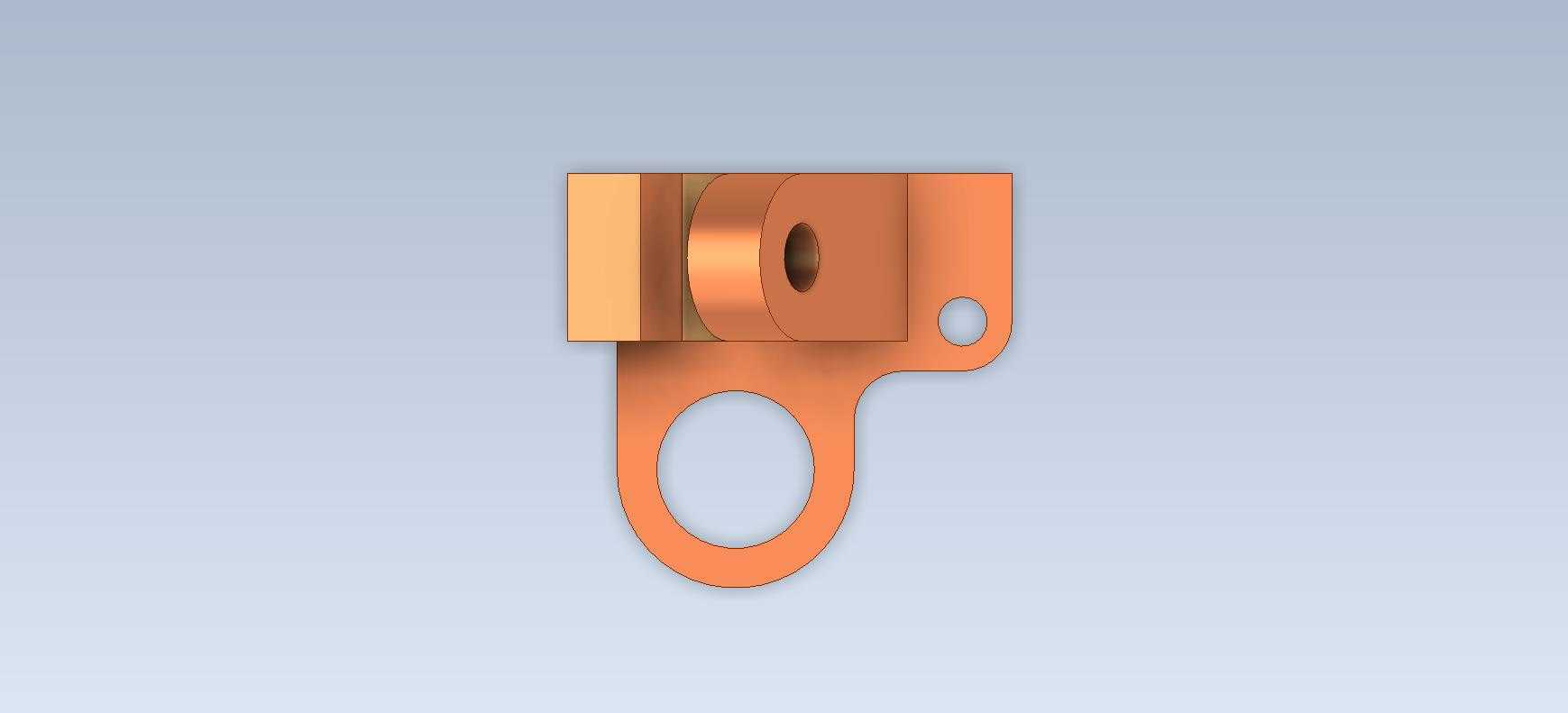

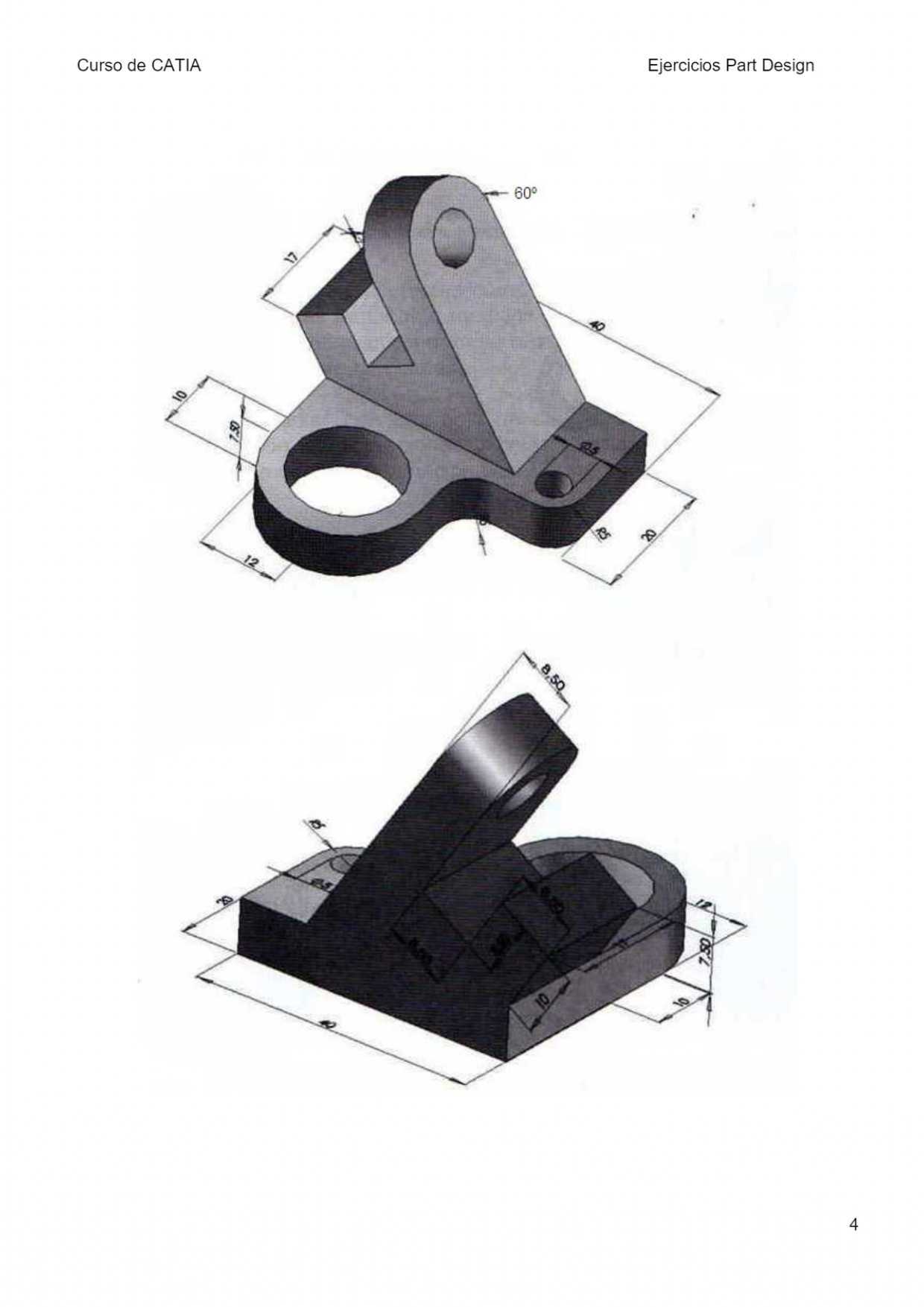

从实际功能来看,这个零件的核心作用是作为铰接支撑的固定基座,底部的异形安装板是整个零件的定位基准,板面上预留的两个不同孔径的安装孔,一个是大直径的光孔,用来穿装铰轴或者定位销,实现和相邻摆动部件的铰接配合,另一个是小直径的沉头孔,用来穿装内六角螺栓,把整个支撑座锁紧固定在设备的安装基板或者型材框架上,安装时不需要额外做定位靠山,只要孔位对齐就能完成快速装配,适配常见的15-20mm厚度的工业铝型材安装面,也可以直接固定在钢板焊接的机架台面上。

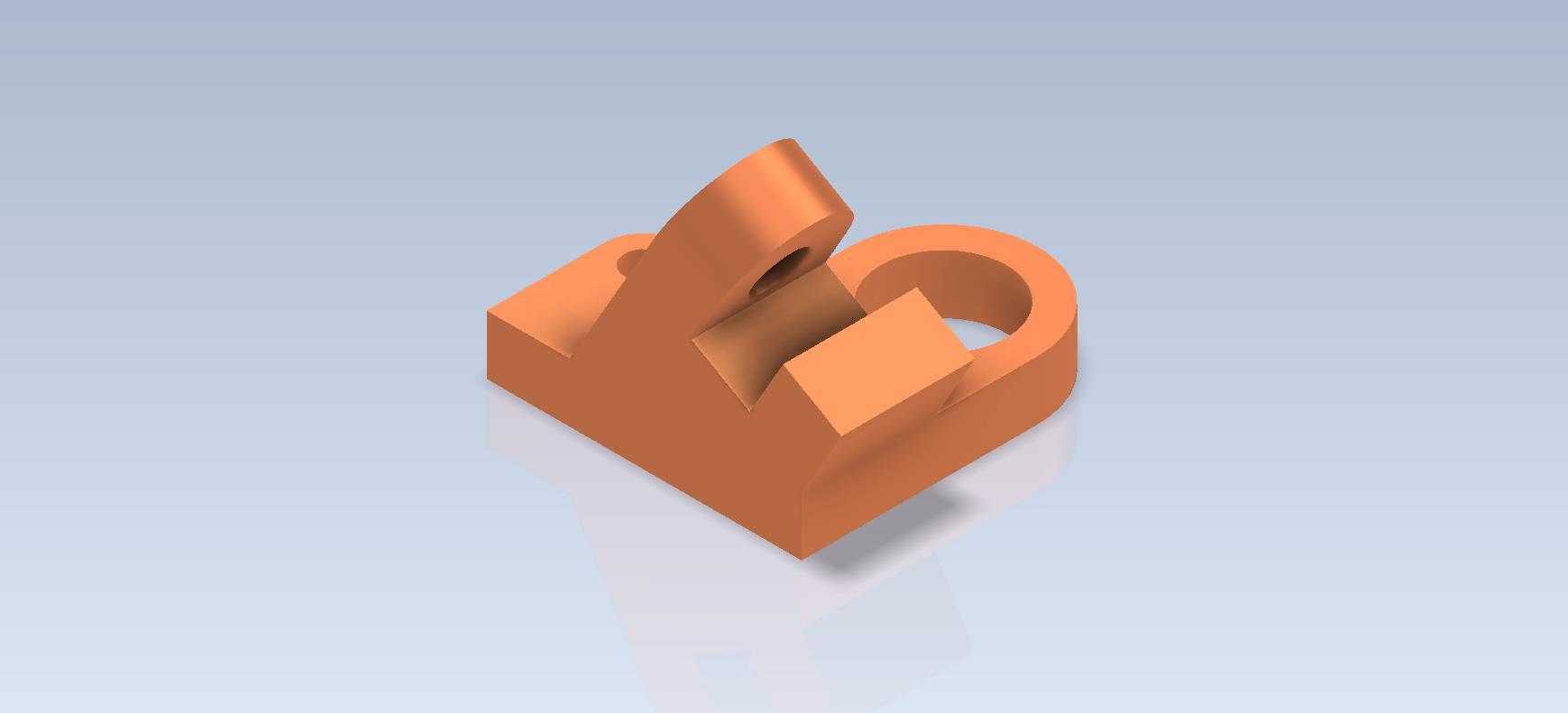

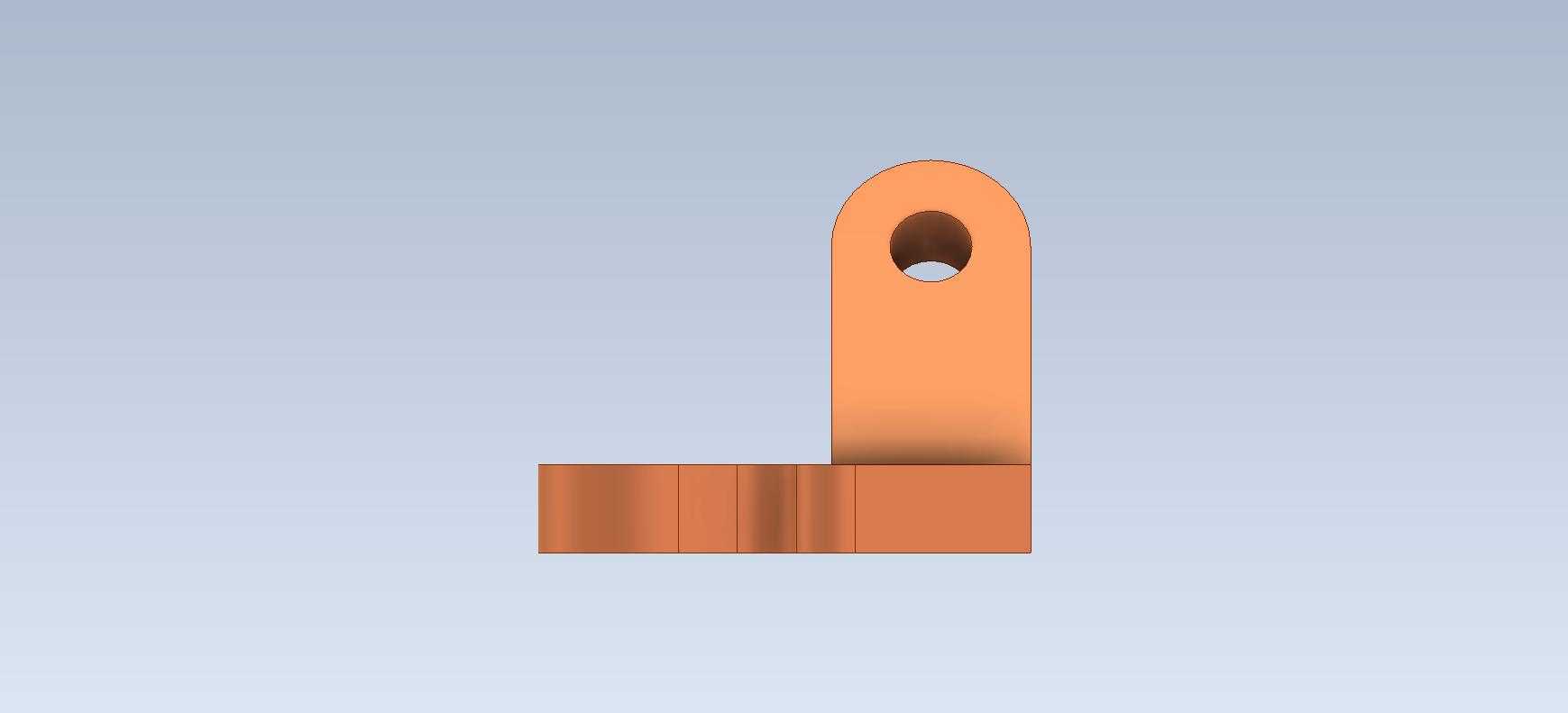

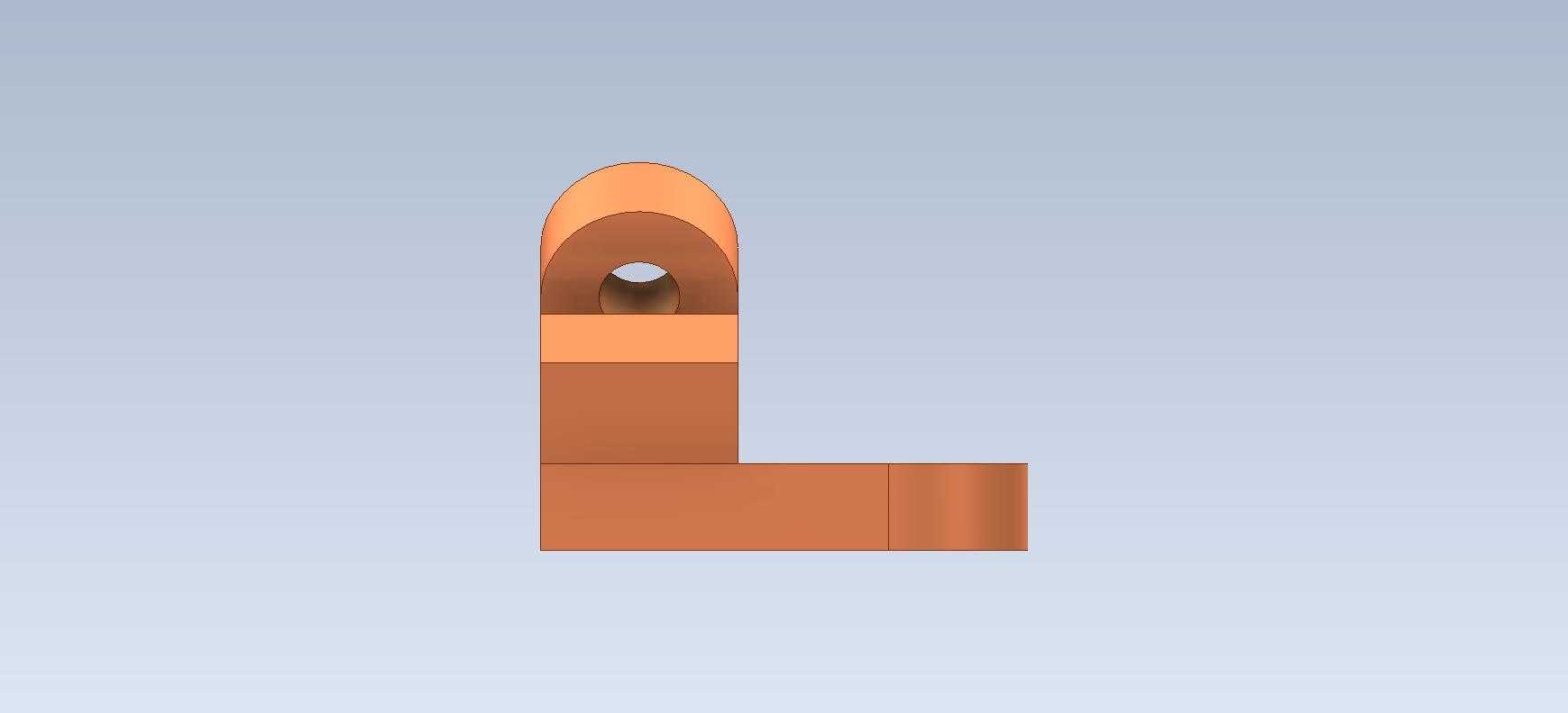

立式向上延伸的铰接耳板是功能实现的核心区域,耳板上的通孔是整根铰接轴的穿装通道,孔的轴线和底部安装面保持严格的平行度公差,这个公差直接决定了铰接部件摆动时是否会出现卡滞、偏磨的问题,设计时通常会把孔的公差带选在H7级别,和配套的销轴做间隙配合,保证转动顺畅的同时不会有过大的旷量。耳板和底部安装板的衔接位置做了加厚的三角加强筋结构,这个结构不是随意添加的,当铰接部位承受径向载荷的时候,加强筋可以把耳板受到的弯矩均匀传递到底部安装板上,避免耳板根部因为应力集中出现断裂,很多新手建模的时候容易忽略这个过渡结构,做出来的零件在实际受力测试时,往往最先从耳板和底板的直角衔接处开裂。

整个零件的外形轮廓没有多余的装饰性结构,所有的外边缘都做了R2-R3的圆角过渡,一方面是为了去除加工后的锐边毛刺,避免装配时划伤操作人员,另一方面也是为了减少热处理或者注塑成型时的应力集中问题,如果是采用金属切削加工的方式制作,圆角过渡也能减少铣刀在转角处的进给冲击,延长刀具的使用寿命。底部安装板的轮廓不是规则的矩形,而是顺着两个安装孔的位置做了弧形的收边,这样的设计可以在保证安装强度的前提下,尽可能减少零件的整体重量,降低材料消耗,对于批量加工的零件来说,每减少一克的材料用量,长期积累下来就能省下不少的生产成本。

从建模思路上来说,做这个零件的时候不需要做复杂的曲面放样,第一步先选定底部安装面作为草图基准面,绘制出底板的异形轮廓,拉伸得到基础的底板实体,之后在底板的上表面绘制铰接耳板的截面草图,拉伸凸台得到立式耳板的基础形态,接着在耳板和底板的衔接位置绘制加强筋的截面,用筋特征生成加强结构,之后分别在耳板和底板对应的位置拉伸切除出各个安装孔、铰接孔,最后对所有的锐边做统一的圆角处理就可以完成整个模型的搭建。建模过程中需要注意各个特征的父子关系,尽量把孔特征放在圆角特征之前,避免后续修改孔位的时候出现特征重建失败的问题,同时要保证各个孔位的中心距尺寸和实际安装需求匹配,比如底部的螺栓安装孔中心到铰接孔中心的距离,要和配套的铰接摆臂的转动半径匹配,避免摆臂转动时和底板出现干涉。

在实际选型应用的时候,这类支撑座通常会根据承受的载荷大小选择不同的制作材料,轻载场景下可以用POM或者尼龙材料注塑加工,自重轻、有自润滑特性,适合用在小型桌面设备的轻载铰接部位;中载场景下可以选用6061铝合金做阳极氧化处理,重量轻、强度足够,耐腐蚀性能好,适合用在食品包装、电子组装这类对洁净度有要求的设备上;重载场景下则需要选用45号钢做调质处理,表面发黑防锈,能承受较大的冲击载荷,适合用在物流输送、重型工装的铰接部位。不管选用哪种材料,建模时的尺寸逻辑都是通用的,只要根据材料的强度特性调整对应的壁厚、孔边距参数就可以适配不同的使用场景。
