斜置式带安装座支撑固定支架结构设计

这款斜置支撑固定支架，是小型机电设备内部做构件承托、位置限位的典型结构件，日常在低压配电组件、小型传感模块安装、桌面级工装夹具的定位场景里十分常见，很多做非标自动化小改款的工程师，在需要把功能模块抬升一定高度、同时避开下方走线或其他组件干涉的时候，都会用到这类结构。从实际使用场景来看，这类支架不需要承受大吨位载荷，更多是承担小尺寸功能件的定位支撑，比如小型电源模块的侧边固定、光电传感器的安装位抬升、小型气动管路的走线托举，都能看到同结构逻辑的零件身影。

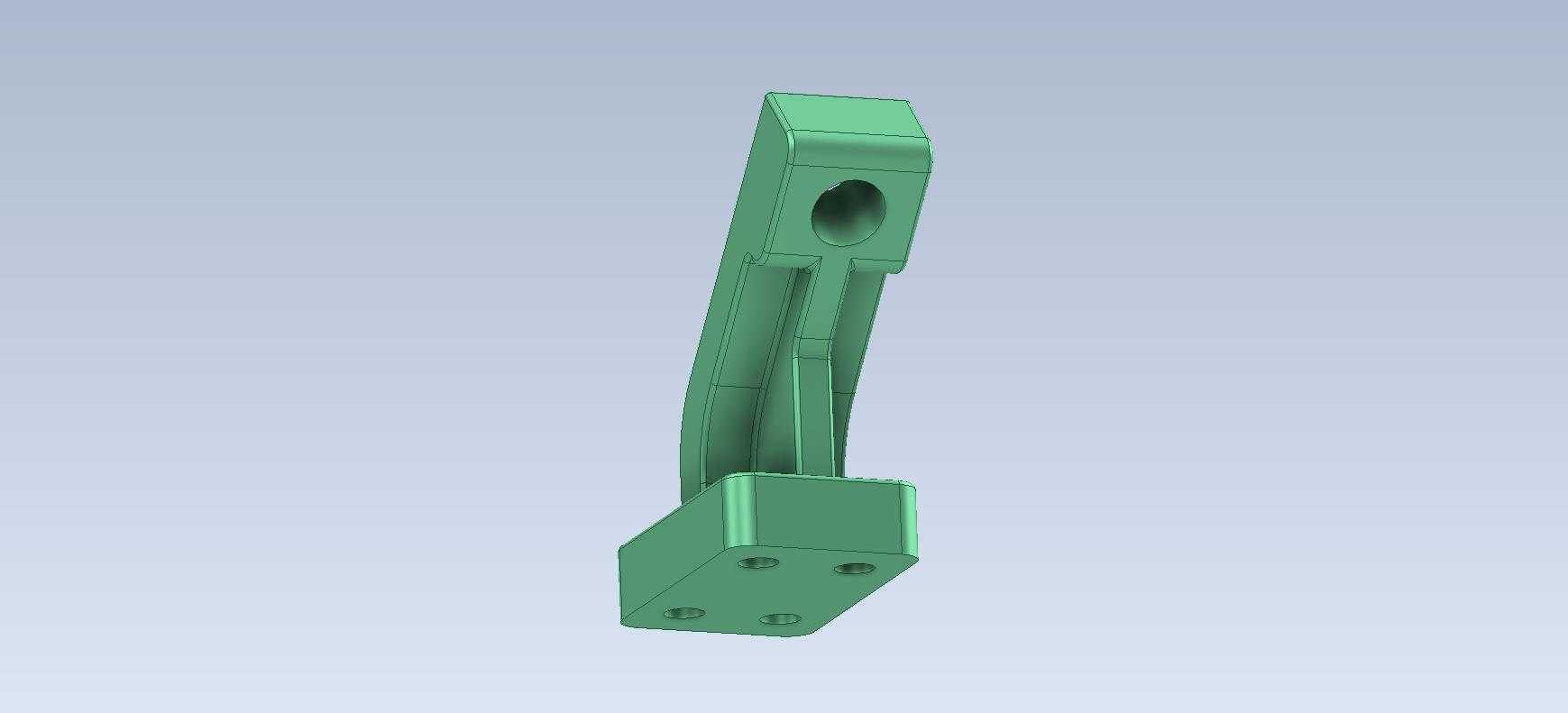

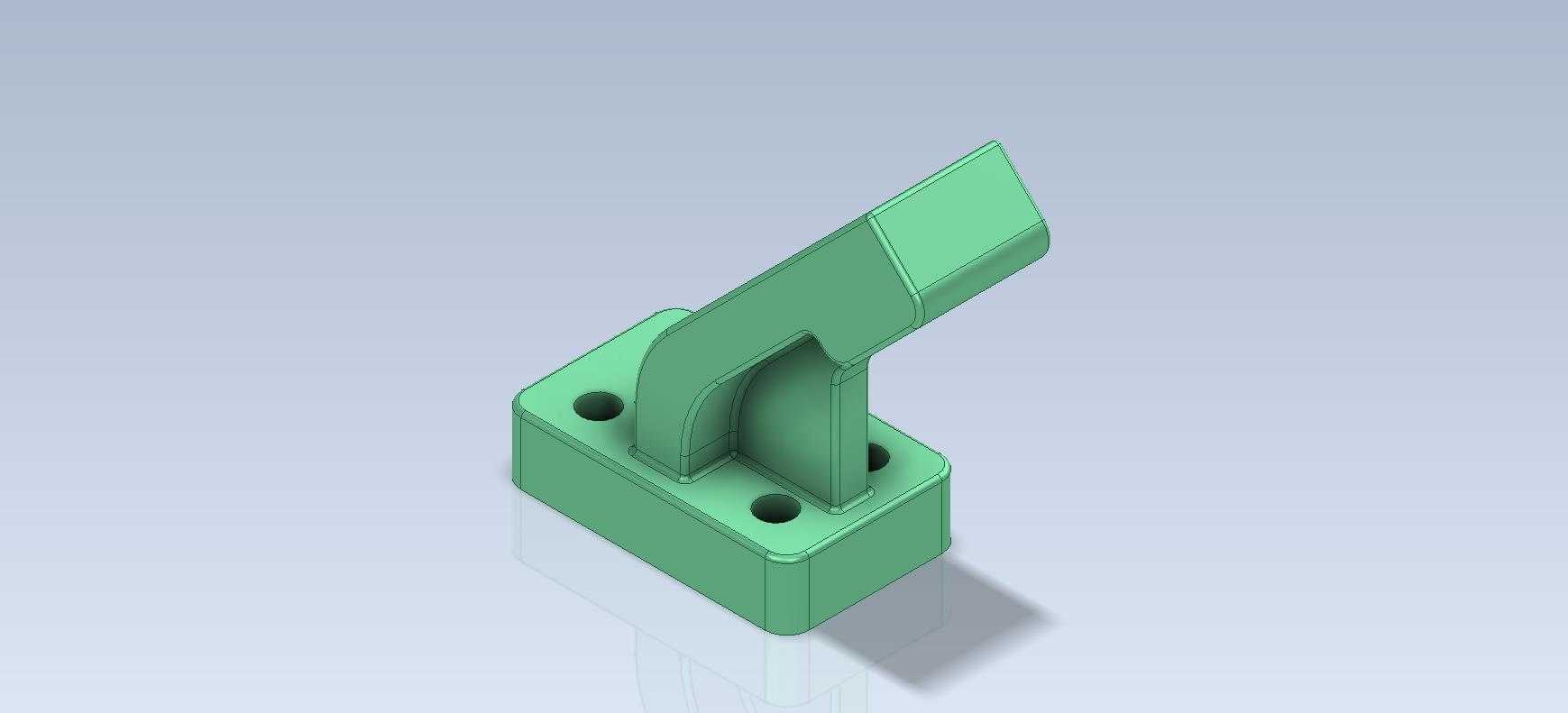

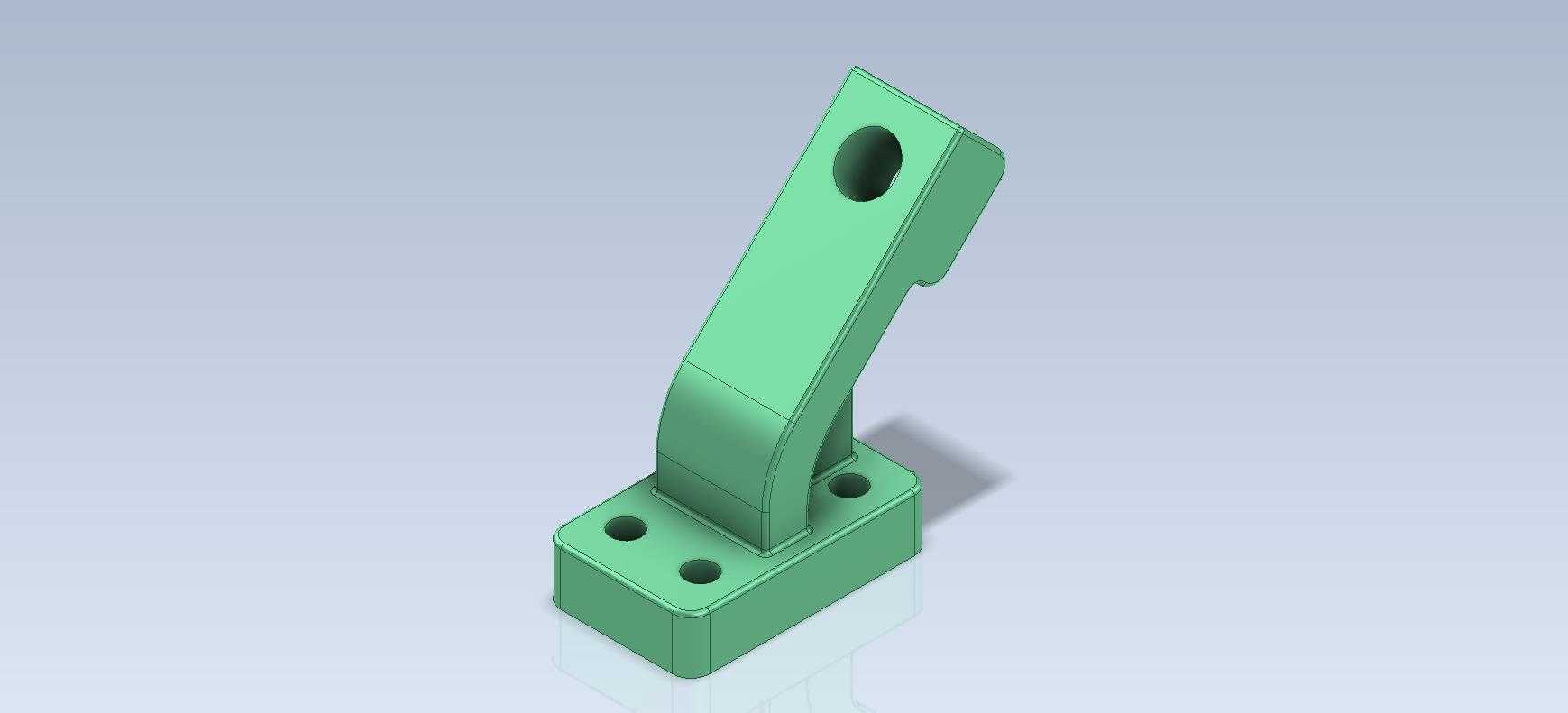

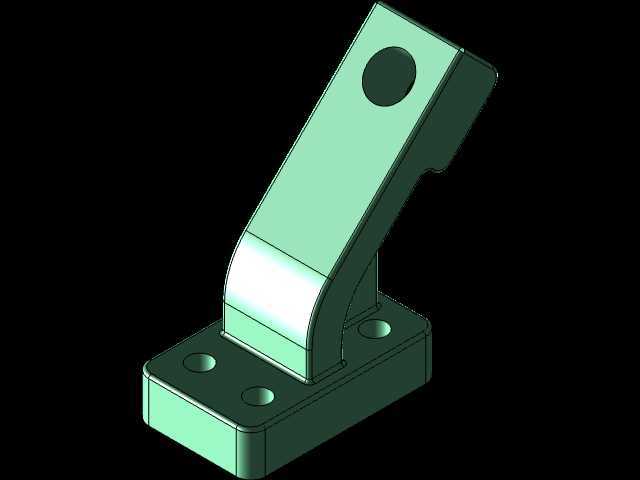

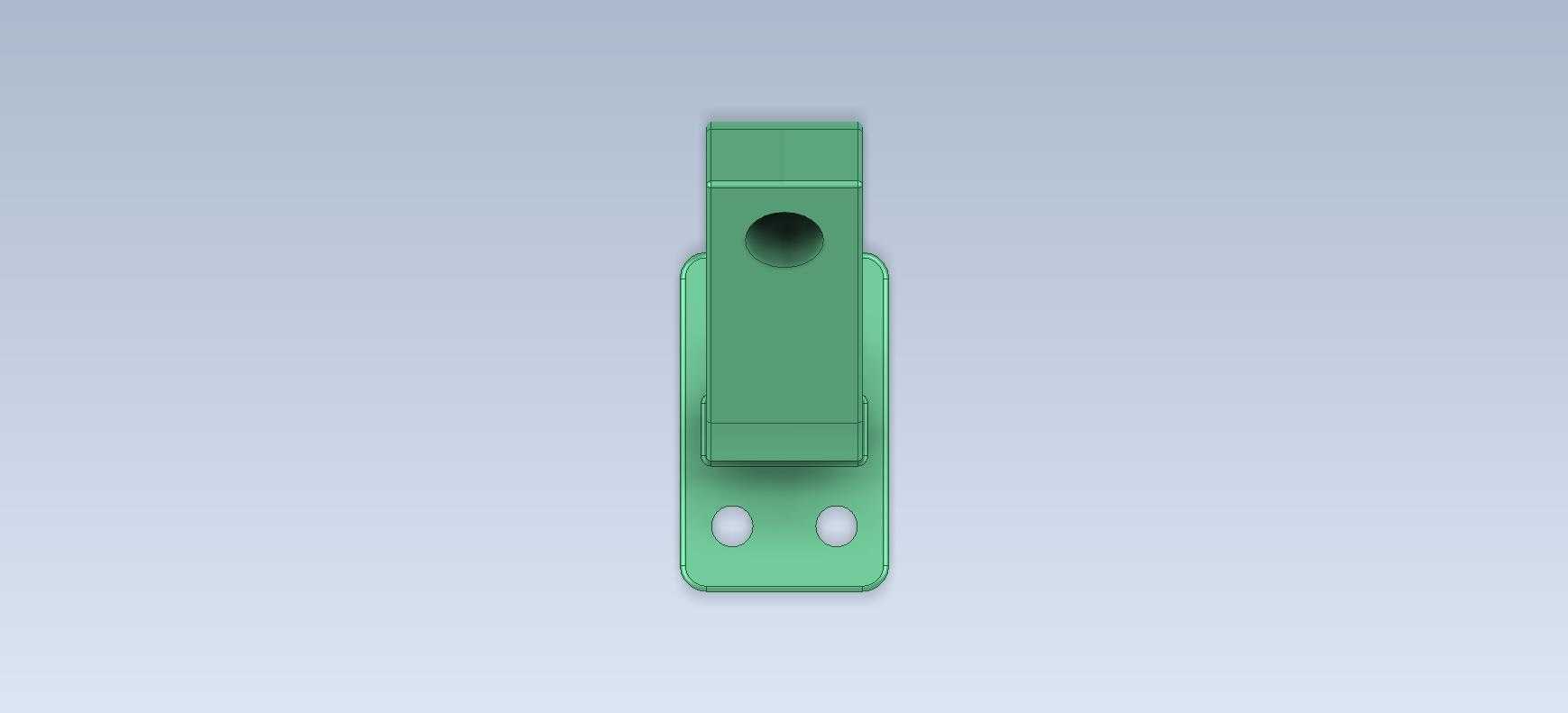

从结构功能上拆解，底部的矩形安装座是整个零件的承载基础，座体上均匀分布三个沉头安装孔，孔位的排布避开了座体的边缘应力集中区，安装时可以用M4或者M5的内六角螺丝直接固定在设备基板、安装型材的平面上，沉头结构能保证螺丝安装完成后端面不突出座体表面，不会和上方放置的组件产生刮蹭，也能避免螺丝突出带来的装配干涉。座体和上方斜置支撑臂的过渡位置做了大圆弧过渡，这个设计不是单纯为了外观好看，实际是为了分散支撑臂承受载荷时的应力，避免直角过渡位置在长期受载后出现应力开裂，尤其是在设备有小幅振动的工况下，圆弧过渡能把应力集中系数降低40%以上，大幅提升零件的长期使用可靠性。

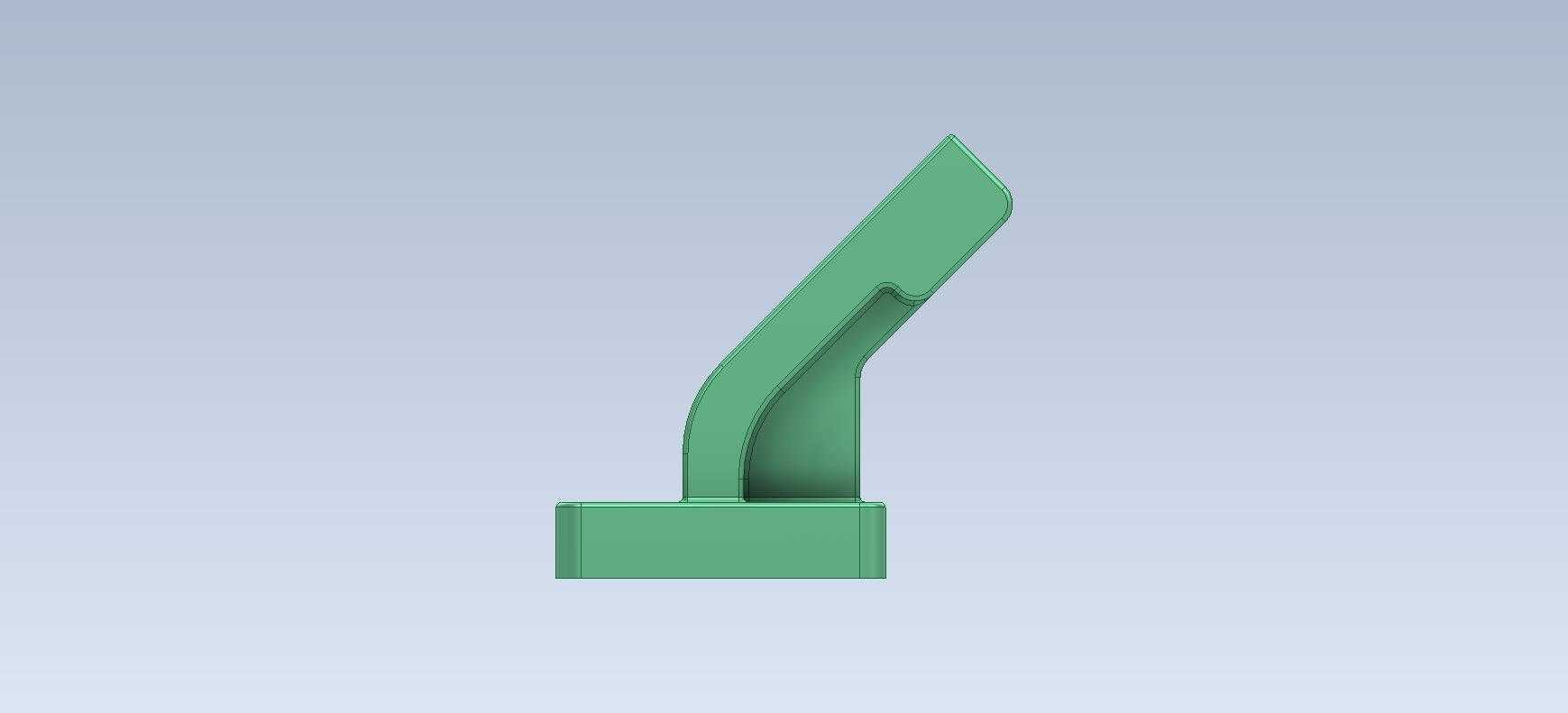

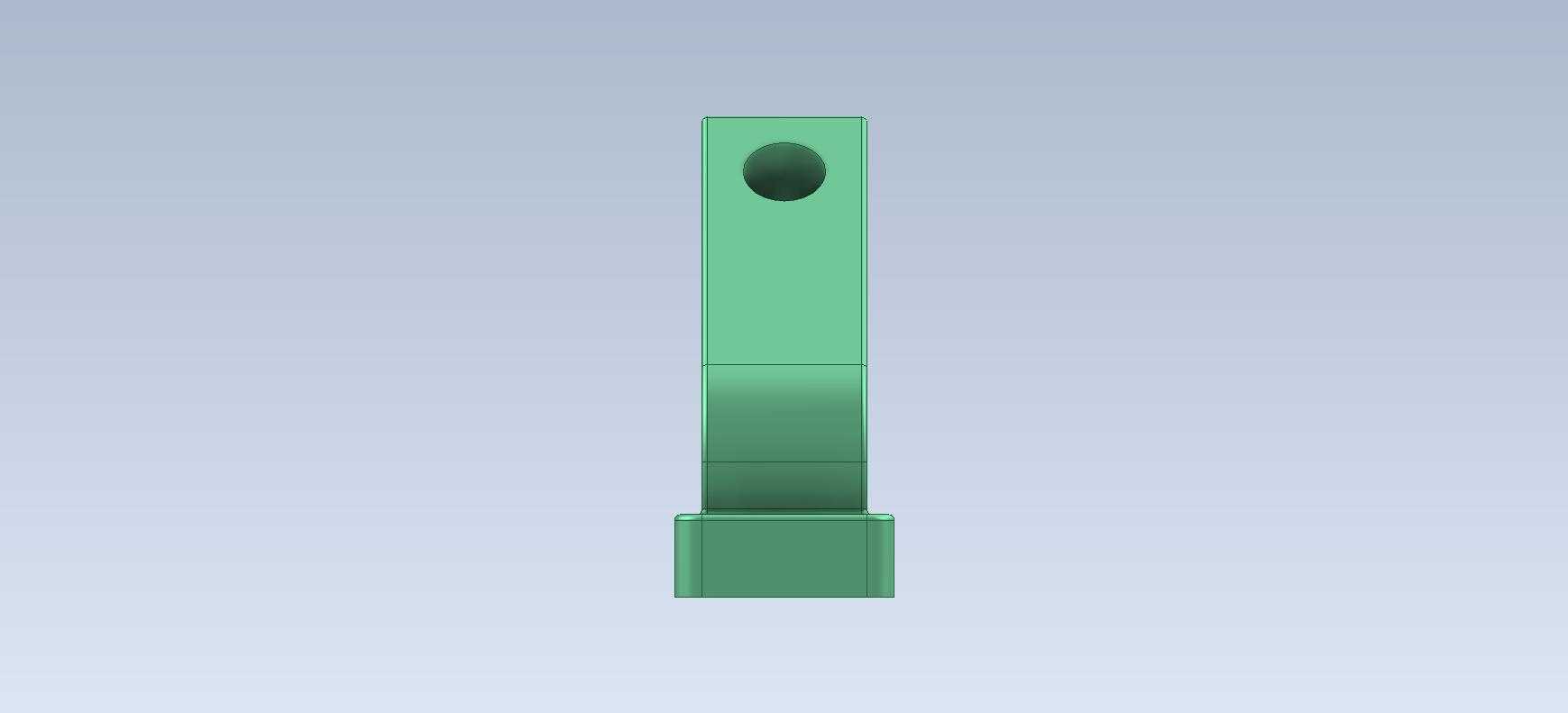

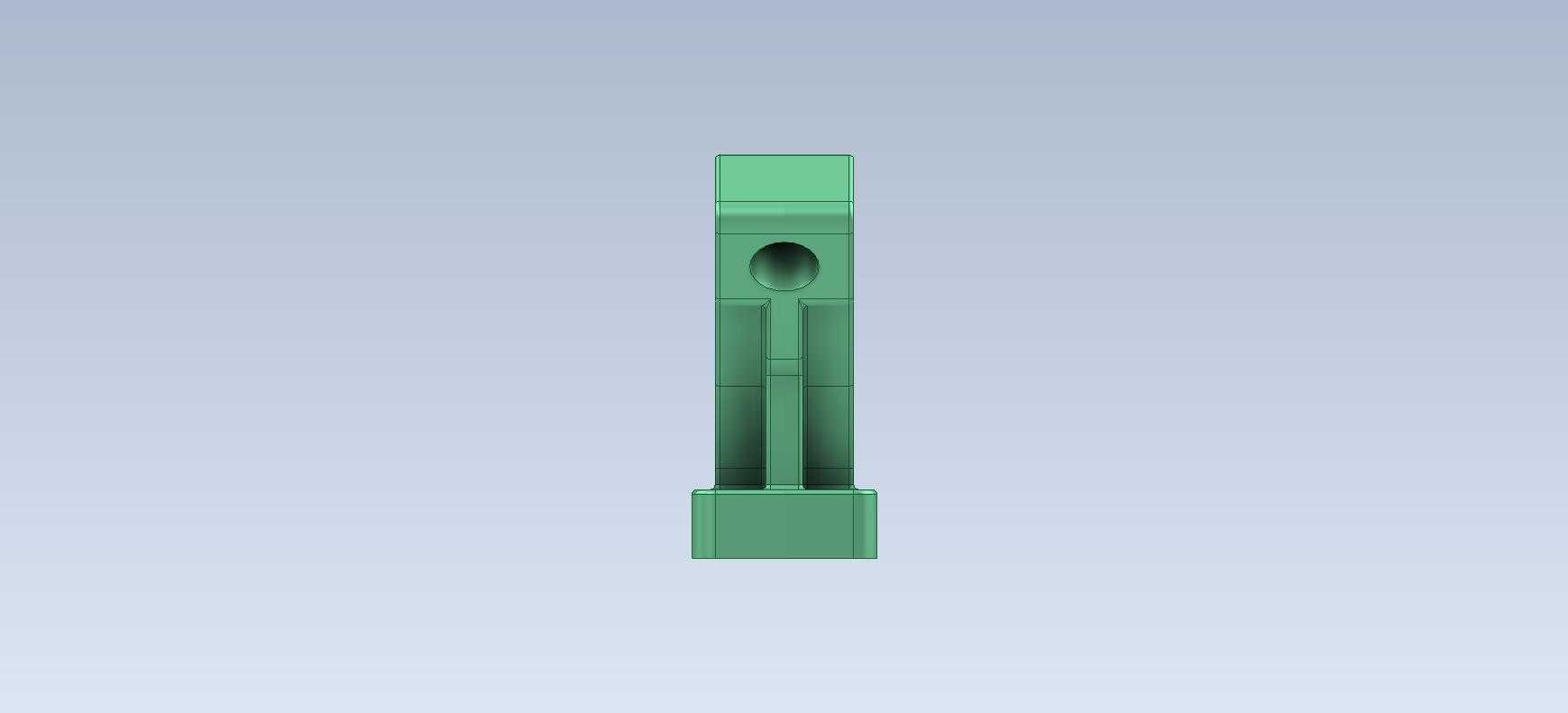

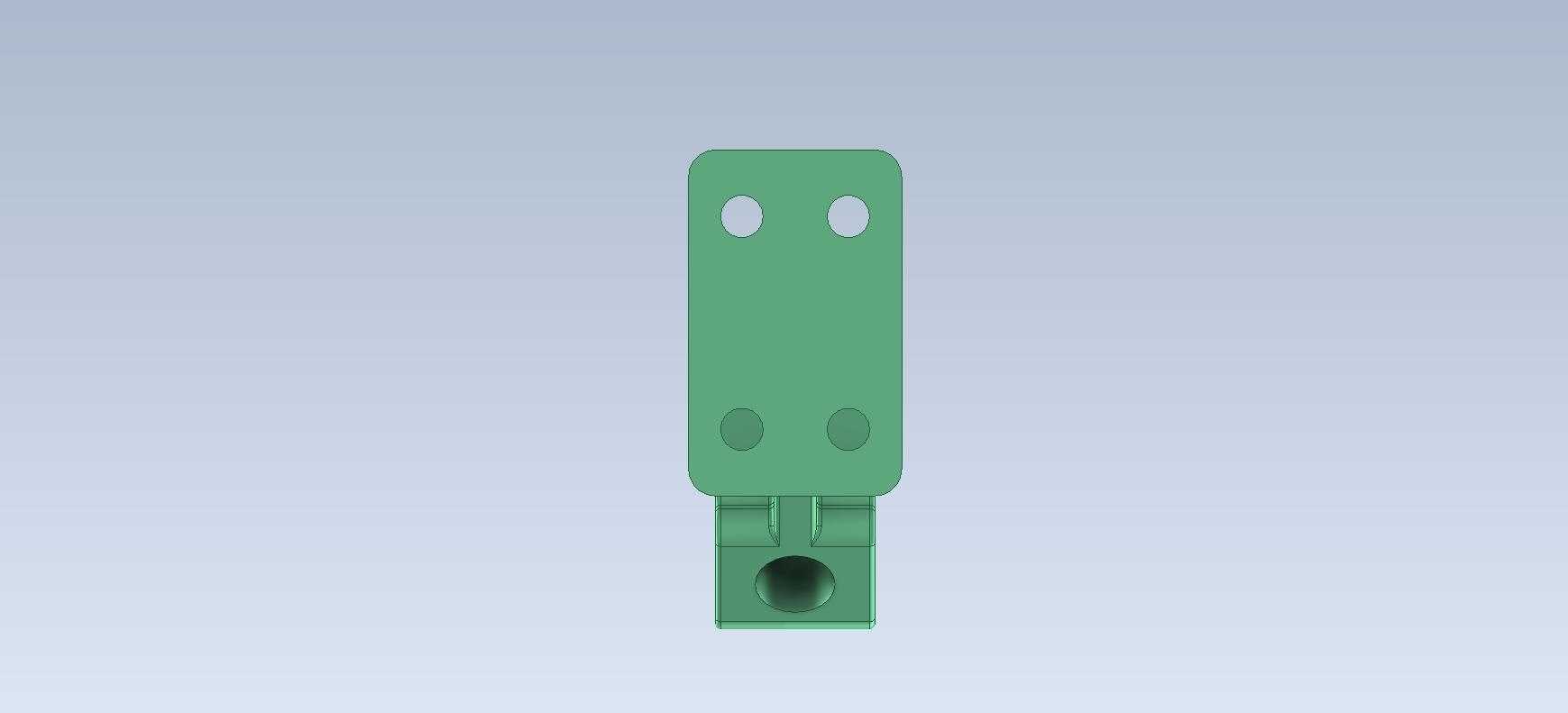

上方的斜置支撑臂整体呈15度左右的倾斜角度，这个角度是根据实际安装的功能件朝向确定的，很多时候传感器或者小型功能模块需要倾斜一定角度对准检测位或者接线位，不需要额外加装角度调节块，直接用这个支架就能实现预设角度的固定，减少装配时的调整工序。支撑臂顶端的单通孔是用来穿装固定螺丝或者定位销的，孔的位置做了局部加厚处理，避免螺丝锁紧时孔位周边出现开裂，同时孔的端面做了锪平处理，保证固定螺丝或者连接件安装后能和端面完全贴合，不会出现锁紧歪斜的问题。

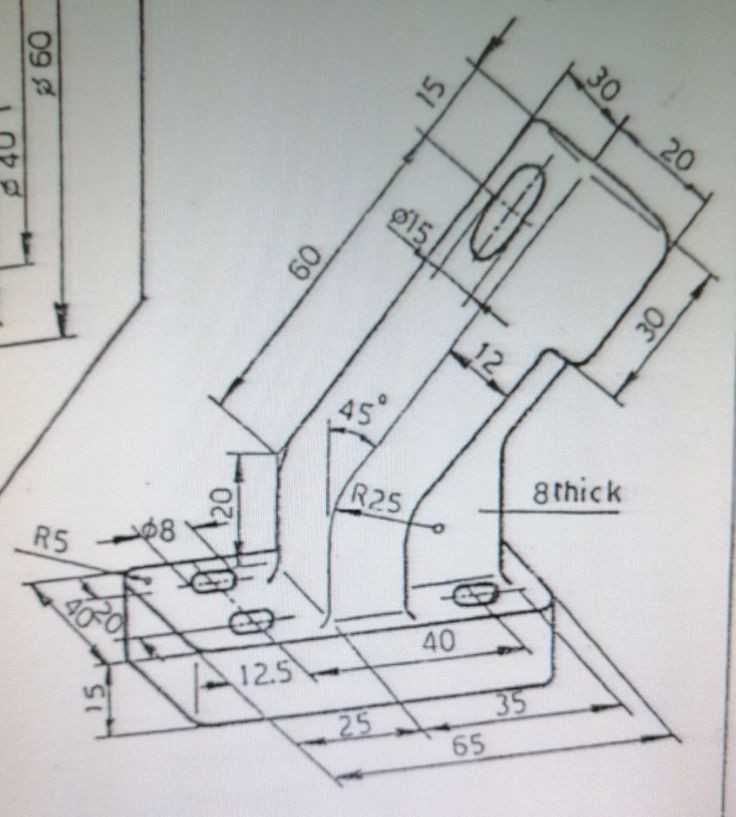

从设计思路上来说，这类零件做三维建模的时候，首先要确定的是底部安装孔的位置尺寸，必须和设备上预留的安装位完全匹配，孔间距的公差要控制在±0.1mm以内，避免安装时出现孔位对不上的问题。其次要确认支撑臂的倾斜角度和顶端安装孔的中心高度，这个尺寸直接决定了上方安装的功能件的最终位置，必须和周边其他组件做干涉检查，尤其是要预留出接线、操作的空间，不能出现支架装上去之后，周边的组件没法接线或者调整的情况。整个零件的壁厚设计保持均匀，基本在3mm左右，既不会因为壁厚太薄导致零件刚性不足，也不会因为壁厚太厚增加不必要的材料成本，注塑或者铣削加工的时候也不会因为壁厚不均出现变形问题。

从安装边界来看，底部安装座的长宽尺寸控制在40mm*25mm左右，占用的基板安装面积很小，哪怕是在空间紧凑的小型设备内部也能找到合适的安装位置，支撑臂顶端的安装孔中心距离底座安装面的高度大概在60mm左右，这个高度刚好能避开大部分基板上走线的线槽高度，不会压到下方布置的电线或者气管。整个零件没有复杂的倒扣或者特殊结构，不管是用3D打印做样件验证，还是用铝合金铣削做小批量零件，或者开模做注塑件量产，都有很好的工艺适配性，不需要特殊的工装夹具就能完成加工，加工成本控制难度很低。

实际选型使用的时候，要注意根据承载的组件重量选择对应的加工材料，如果是承载重量在1kg以内的轻型组件，用普通ABS或者PLA材料3D打印就能满足使用需求，如果是承载稍重或者有一定振动的工况，可以选择铝合金6061材质做铣削加工，表面做阳极氧化处理提升耐磨和抗腐蚀性能。装配的时候要先把支架固定在基板上，再把上方的功能件固定到支架顶端的孔位上，不要先把功能件装到支架上再整体固定，不然会因为操作空间不足导致螺丝锁紧困难。另外在做三维建模练习的时候，这类零件是非常好的基础练习素材，能熟练掌握拉伸、倒角、拔模、简单装配干涉检查的基础操作，也能理解结构设计里应力分散、安装避让、工艺适配这些最基础的设计原则，很多刚接触Inventor或者其他三维建模软件的初学者，从这类简单结构件开始练习，能快速建立结构设计的基本逻辑，而不是只会画没有实际工程意义的纯几何形状。
