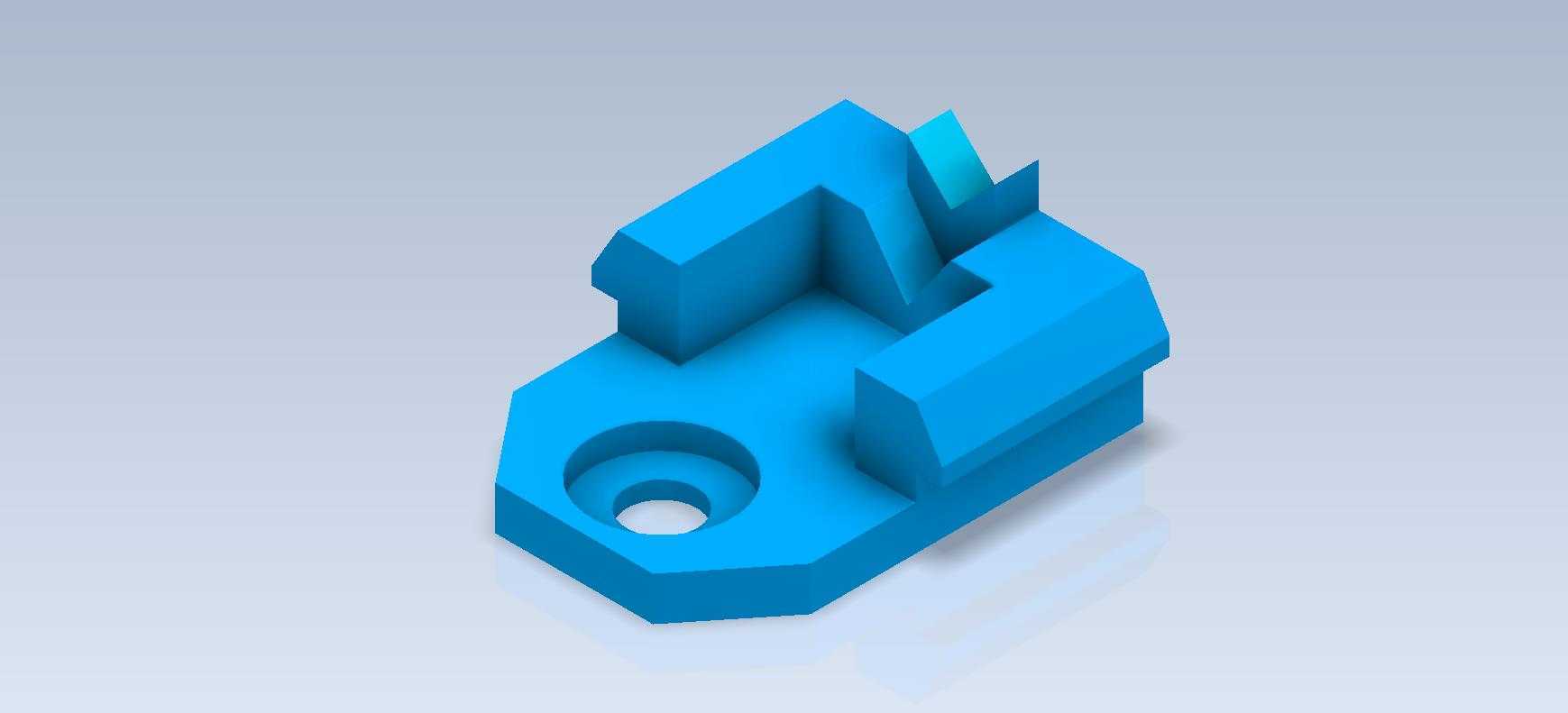

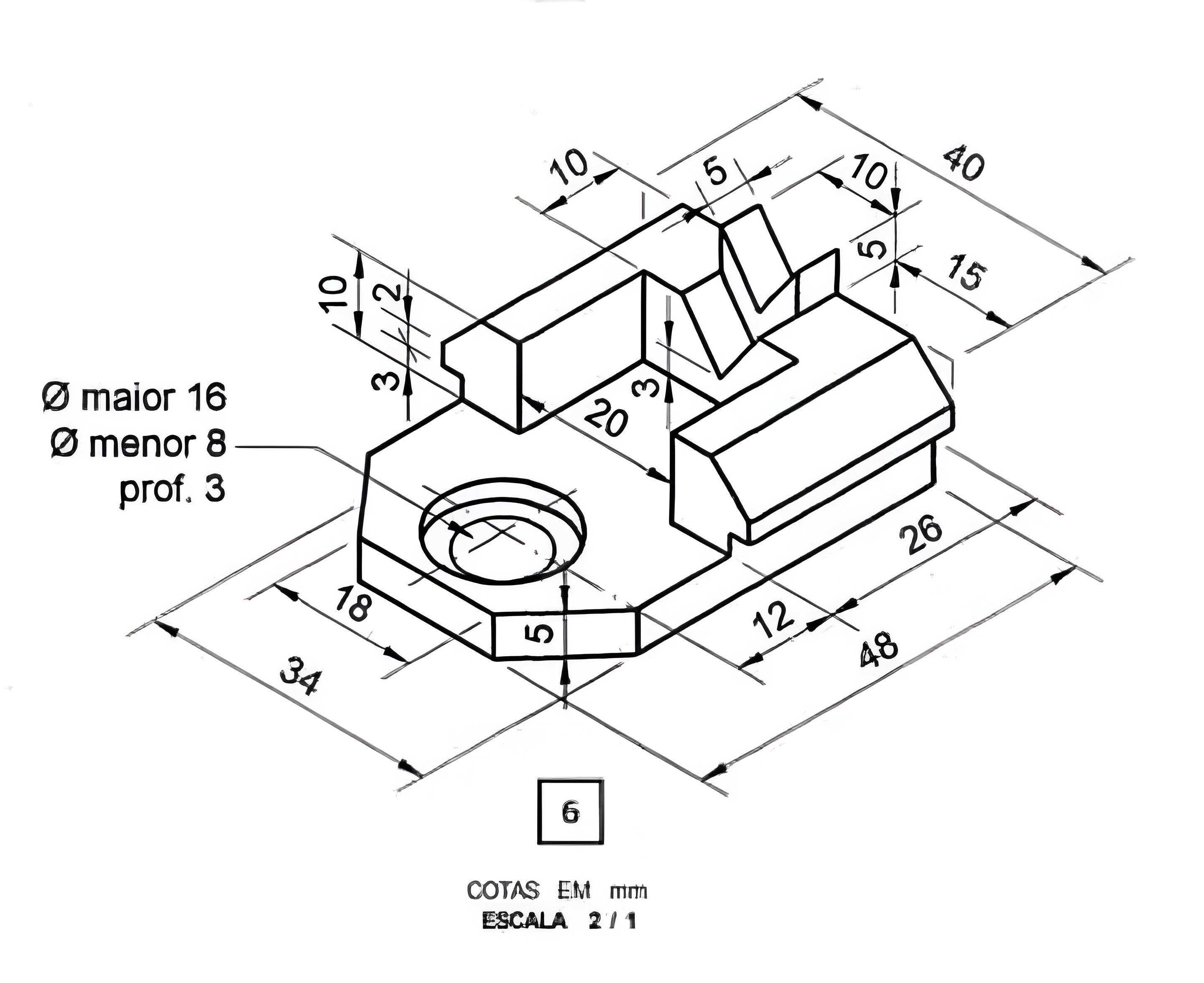

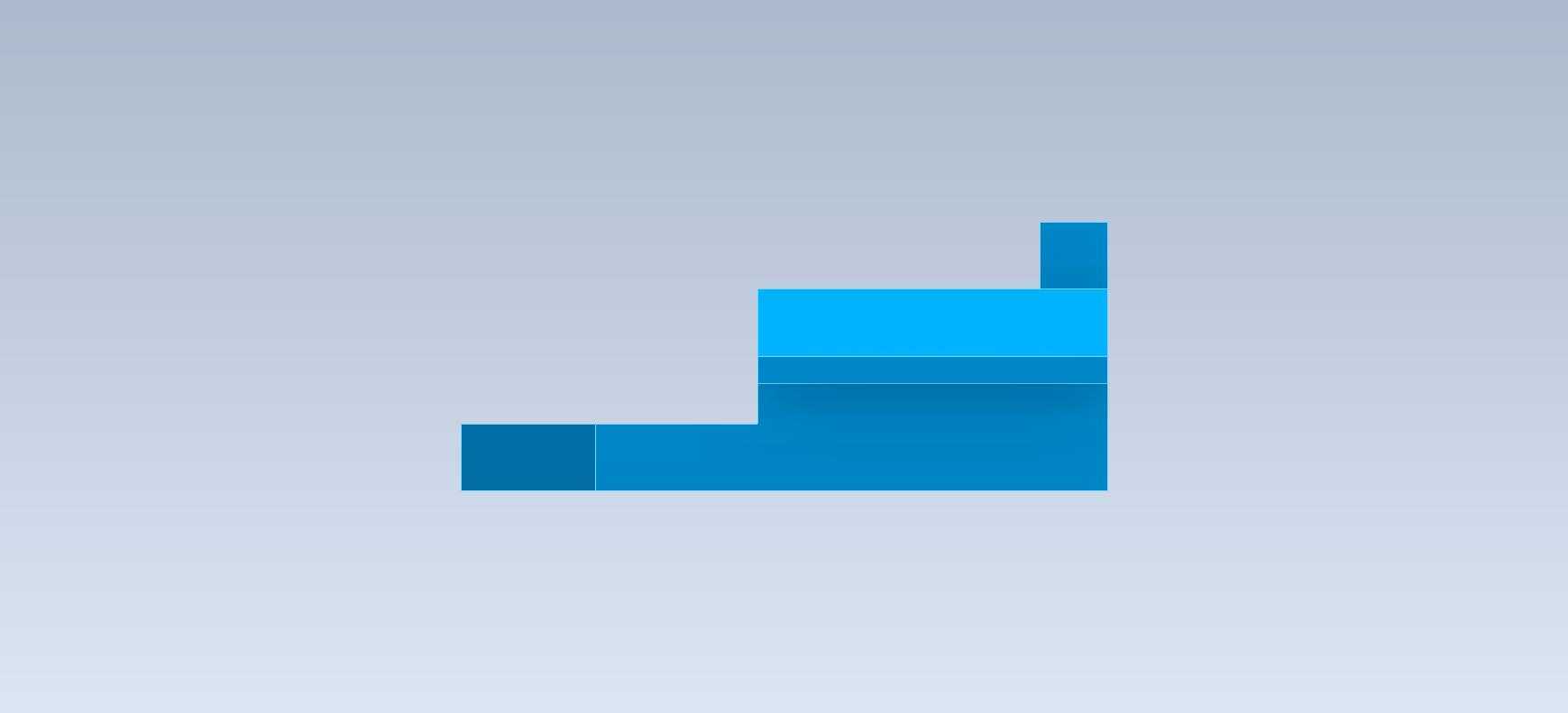

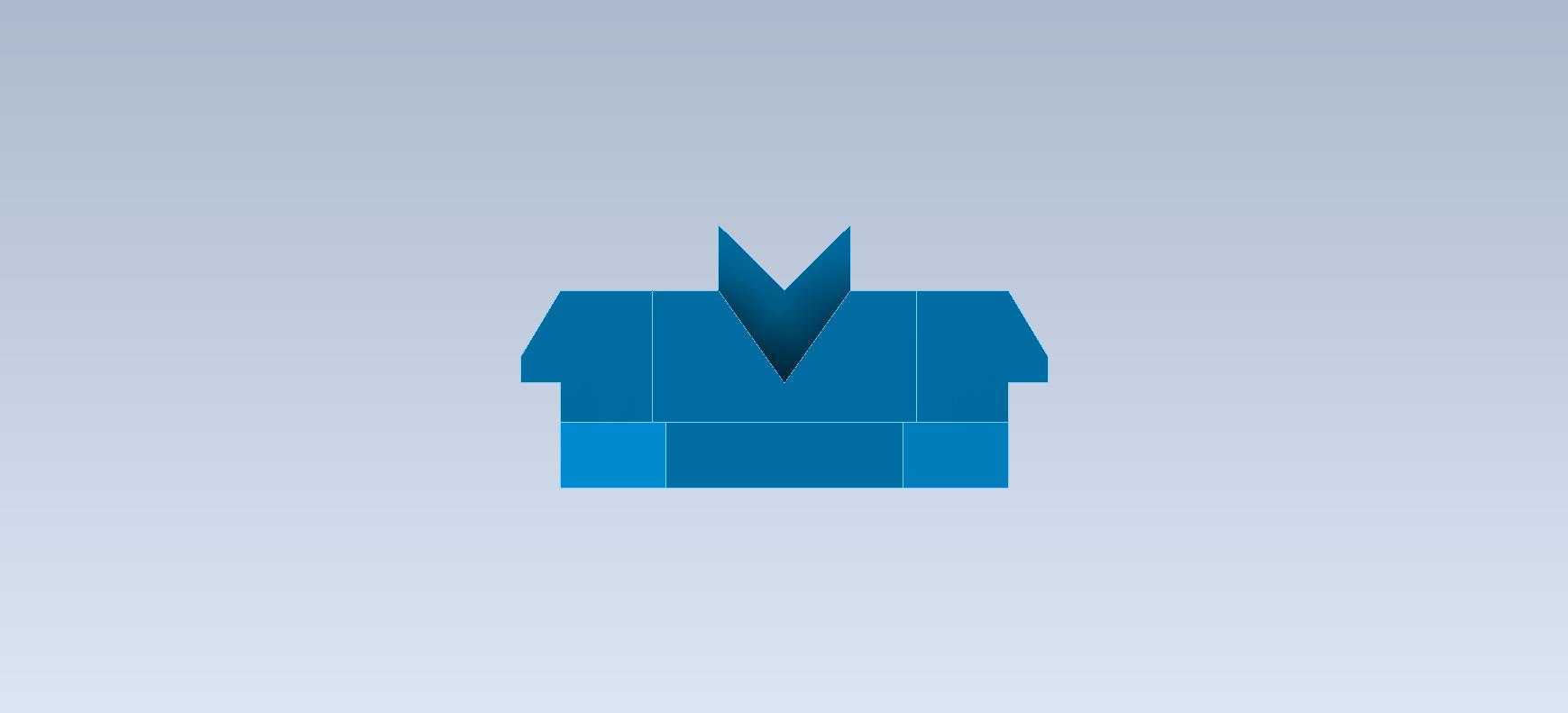

带定位凸台与安装孔的异形结构练习件

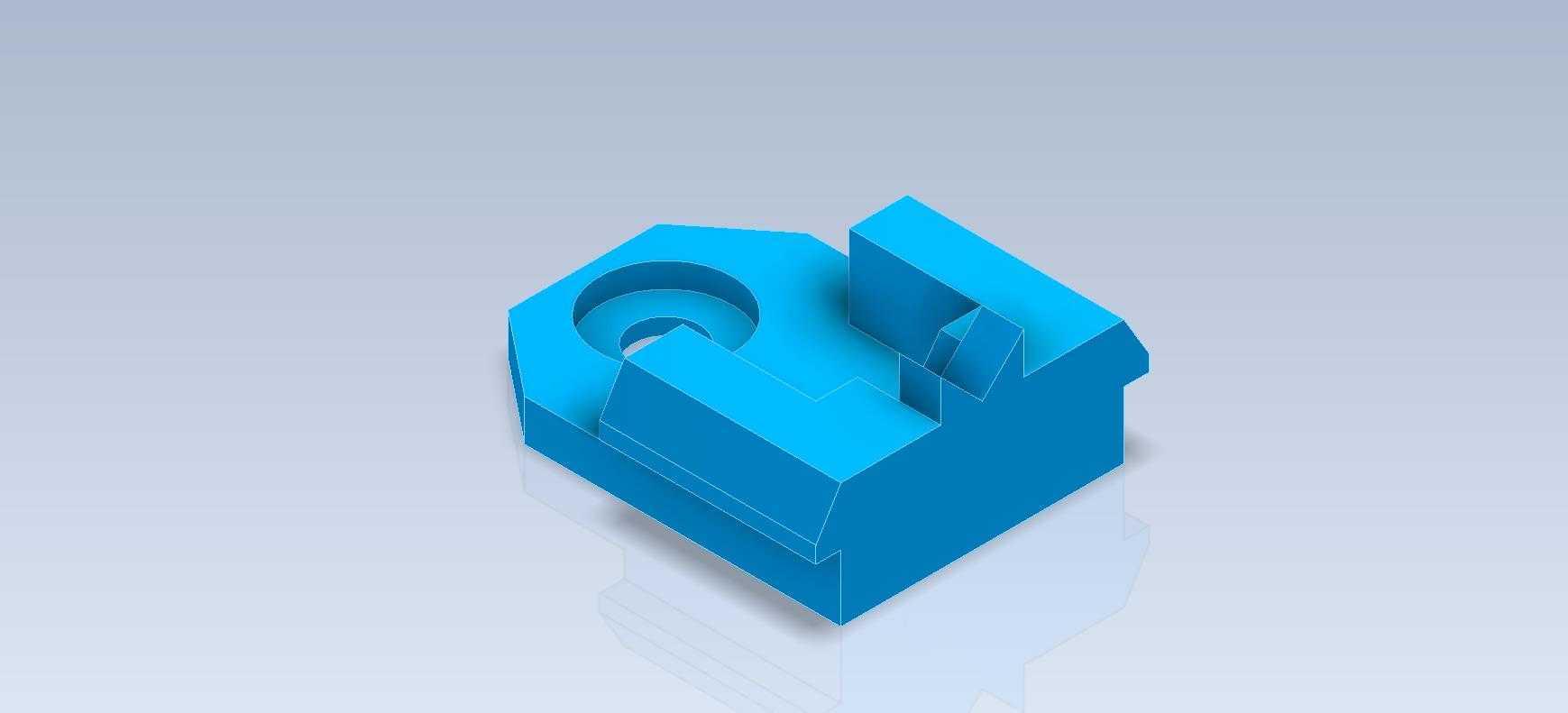

在日常机械结构设计的基础建模练习中，这类带定位凸台与沉头安装孔的异形块体结构，是很多从业者刚接触三维建模时会反复打磨的典型练习对象，它没有复杂的曲面特征，所有结构都服务于实际装配场景中的定位与固定需求，能帮建模者快速建立实体建模的基准逻辑，理解拉伸、切除、倒角这些基础特征在实际零件上的应用逻辑。

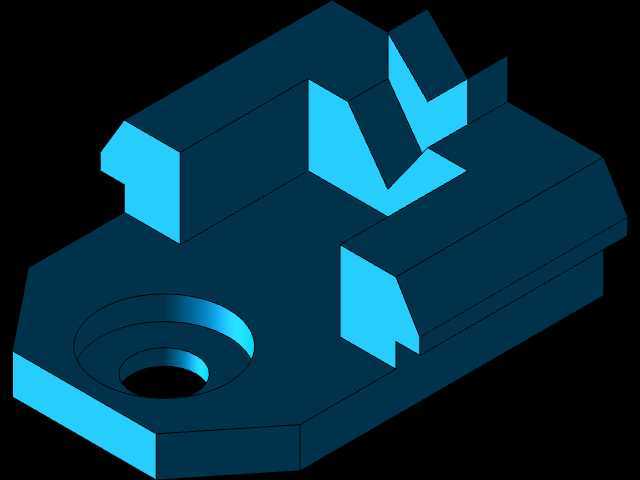

从实际应用场景来看，这类结构常出现在小型工装夹具的定位座、电子设备内部的绝缘支撑块、小型电源组件的安装固定座上，它的核心作用是在有限的安装空间内，同时完成两个方向的限位：底部带沉孔的平板区域，是通过螺栓穿过沉头孔将整个零件固定在安装基板上，沉孔的设计可以让螺栓头完全埋入零件表面，不会突出干涉上方装配的其他组件，避免装配时出现凸起卡滞的问题；上方凸起的两个不对称挡边，是用来卡合需要固定的小型组件，比如小型变压器的磁芯骨架、电路板的边缘定位，两个挡边的高度差是根据被固定件的侧边厚度设计的，其中一个挡边做了斜切处理，是为了装配时给被固定件留出导入角度，降低装配对位的难度，不用完全精准对齐就能顺着斜面滑入定位位置，提升小部件组装的效率。

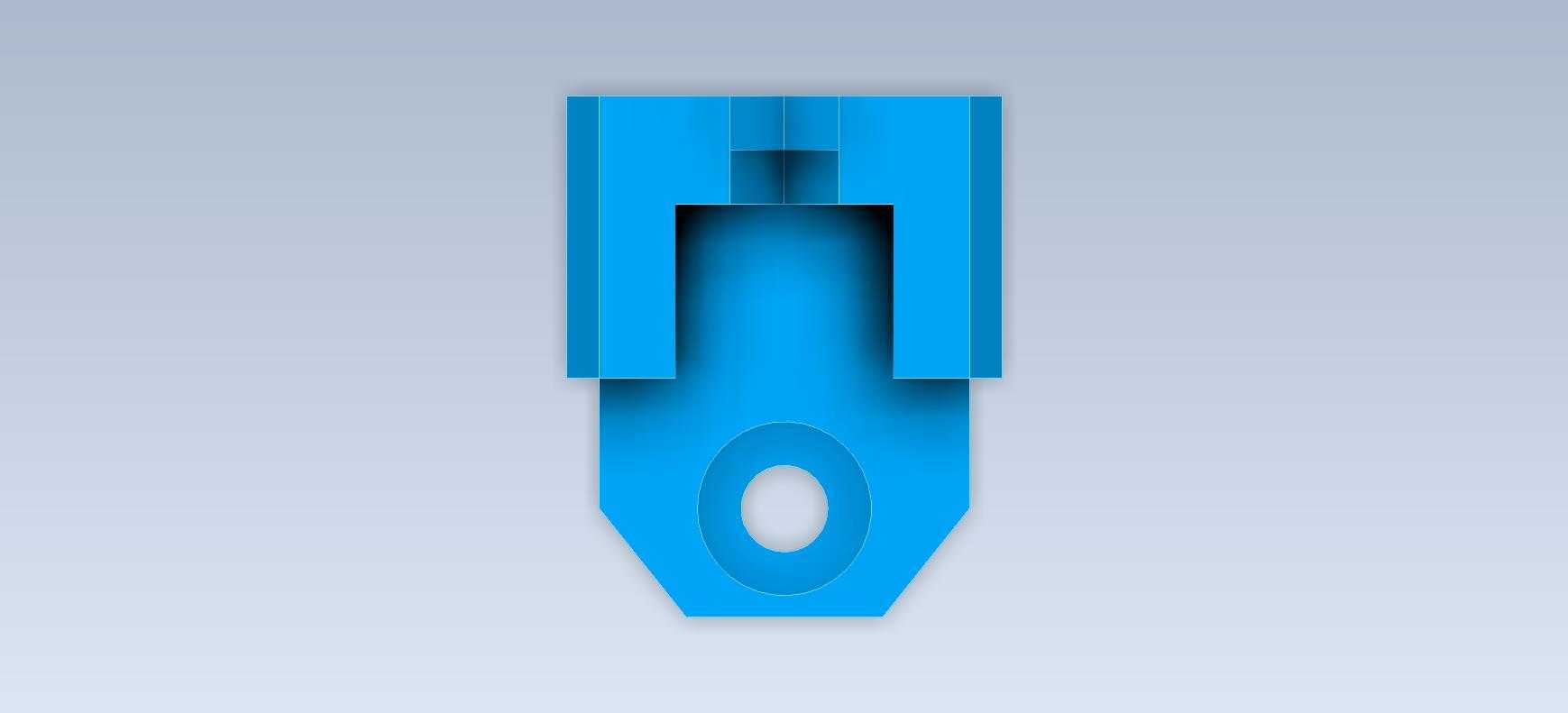

设计这类零件的时候，首先要确定的是安装基准面，也就是底部的平面，这个平面的平面度公差会直接影响整个零件安装后的稳定性，如果基准面不平，螺栓锁紧后零件会出现翘曲，上方的定位挡边位置就会出现偏移，导致被固定件装不进去或者装配后松动。建模时通常先从底部的安装板轮廓开始绘制，这个轮廓不是规则的矩形，其中一个角做了切边处理，是为了避开安装基板上的相邻组件，避免和旁边的零件产生空间干涉，这也是实际结构设计中很常见的处理方式——不需要所有零件都做规则外形，根据周边安装空间调整轮廓，能最大化利用有限的装配空间。

安装孔的位置设计也有讲究，它没有放在安装板的中心，而是偏向没有挡边的一侧，这是因为上方挡边在固定被连接件时会受到侧向的推力，把安装孔设置在偏向受力的对侧，能让螺栓锁紧后的受力更均匀，减少长期使用后零件出现松动移位的概率。孔的深度是根据常用的固定螺栓长度设计的，沉孔的直径刚好能容纳对应规格的螺栓头，不会因为沉孔过大导致螺栓锁紧时压不住零件，也不会因为沉孔过小让螺栓头突出表面。

上方的两个定位凸台，厚度是根据被固定件的卡槽尺寸匹配的，两个凸台之间的间距公差通常会控制在零点几毫米的范围内，间隙太小会导致被固定件卡入困难，间隙太大又会出现装配后晃动的问题。其中一个凸台顶部做的小凸起结构，是用来卡入被固定件侧边的缺口，起到防呆的作用，避免装配时把零件方向装反，这种防呆结构在小型电子组件的固定座上非常常见，不需要额外增加标识，靠结构本身就能避免装反的问题，降低产线装配的出错率。

从安装边界来看，这类零件的整体高度通常不会太高，属于低矮型的支撑定位件，不会占用过多的垂直空间，适合用在内部空间紧凑的小型设备里，比如开关电源、小型控制模块的内部装配。零件的所有棱边都做了小尺寸的倒角处理，一方面是去除机加工或者注塑成型时产生的毛边，避免装配时划伤操作人员或者损坏相邻的线材、电路板，另一方面也能减少应力集中，避免零件在受到侧向冲击力时从棱边位置出现开裂。

建模练习的时候做这类零件，不能只照着外形把特征堆出来，要去思考每个结构对应的实际作用，比如为什么轮廓要做切角、为什么安装孔要偏心布置、为什么其中一个挡边要做斜角，想明白这些结构背后的装配需求，才能把练习的内容转化为实际设计的经验，而不是单纯画一个没有实际意义的几何块。很多新手建模时容易忽略这些细节，把所有边都做成直角，把孔放在中心，做出来的模型看着外形相似，但放到实际装配场景里就会出现各种干涉、装配困难的问题，这也是基础练习里需要重点关注的点——每一个特征的存在都要有对应的工程意义，没有多余的结构，也不能缺少必要的细节。
