长条形多孔安装定位板结构设计

　　在各类工业装配场景中，这类长条形安装定位板的应用覆盖范围极广，小到小型电控柜内部的元件固定，大到自动化生产线的工位辅助定位，都能见到这类构件的身影。它的核心作用是为需要固定在机架或安装面上的功能元件提供稳定的支撑基准，同时通过预设的孔位实现元件的快速定位，减少现场装配时的划线、打孔工序，提升整体装配效率。从结构设计逻辑来看，这类板件首先要满足安装面的平面度要求，避免因板件翘曲导致安装后元件出现倾斜、受力不均的问题，设计时通常会根据板件的长度选择合适的板材厚度，长度超过200mm的板件厚度一般不低于5mm，防止安装锁紧后出现中部变形。

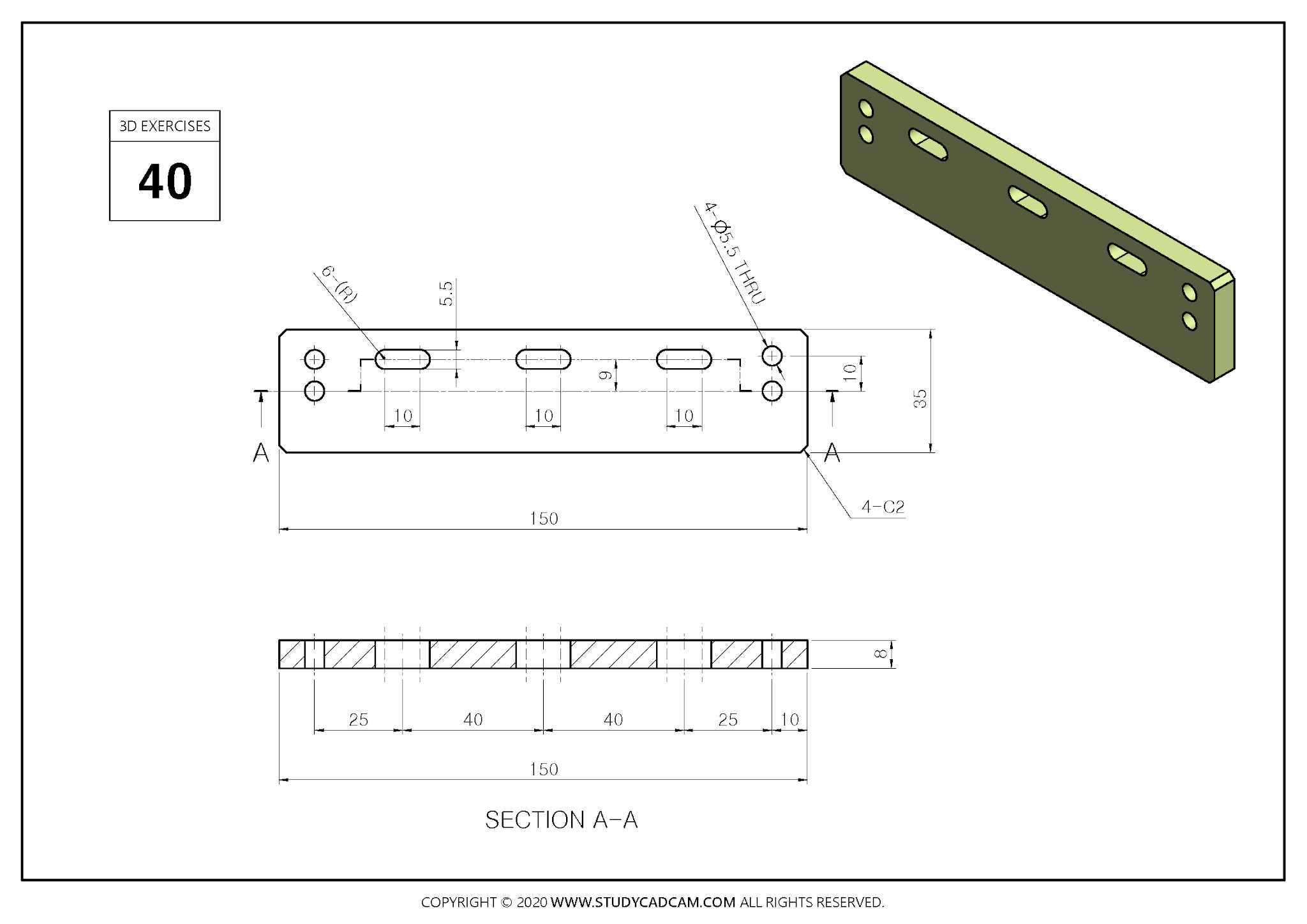

　　板件上的孔位分为两类，两端的圆形通孔是用于将板件自身固定在基座上的安装孔，这类孔的孔径通常比配套使用的紧固件直径大0.2-0.5mm，预留一定的装配调整余量，避免因加工误差导致孔位无法对齐；板身中部的长圆形腰型孔则是用于固定待安装元件的调节孔，这类孔的设计允许元件在板件长度方向上进行一定范围的位置调整，适配不同尺寸规格的元件安装需求，也能抵消部分元件安装时的位置公差。在实际选型应用时，需要先确认板件的总长度是否匹配安装基座的预留空间，板件的宽度要大于待安装元件的底座宽度，保证元件安装后不会出现边缘悬空的情况；两端安装孔的中心距要和基座上的预设螺孔中心距对应，避免出现无法安装的问题。腰型孔的长度方向要和元件需要调整的方向保持一致，如果需要在垂直于板件长度的方向调整，就需要调整腰型孔的开设方向，或者在板件上增设对应方向的调节孔。这类板件的材质选择通常根据使用环境确定，普通室内无腐蚀环境下使用Q235钢板做表面喷塑处理即可，成本较低且强度足够；如果是在潮湿或者有弱腐蚀的环境下使用，可以选择304不锈钢材质，不需要额外做表面处理就能满足防锈要求；如果对零件重量有要求，也可以选用6061铝合金材质，加工后做阳极氧化处理，重量比钢制件轻三分之二左右，强度也能满足多数轻载安装场景的需求。

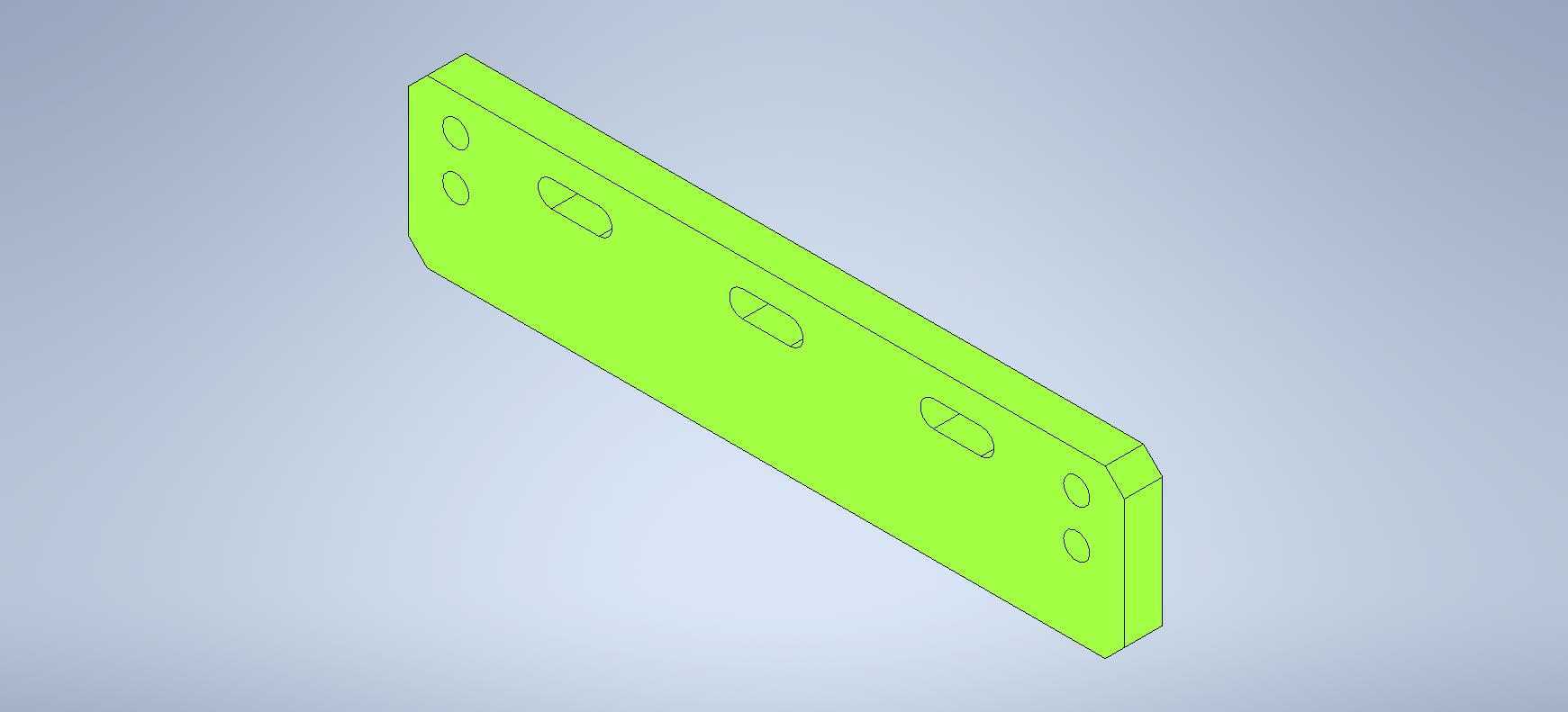

　　在建模设计这类零件时，首先要确定安装基准面，以板件的底面作为所有特征的设计基准，所有孔位的位置尺寸都从基准面和板件的端面开始标注，避免出现尺寸链累积误差。绘制草图时要先画出板件的外轮廓，再依次添加安装孔和腰型孔的特征，腰型孔的两端圆弧半径要和孔的宽度一致，保证孔壁光滑无台阶。建模完成后要检查所有孔位的贯通性，避免出现盲孔导致紧固件无法穿过，同时要对板件的所有棱边做0.5mm的倒角处理，去除加工后的毛刺，避免装配时划伤操作人员或者损坏配套元件的线缆。这类板件虽然结构简单，但在设备中起到的作用十分关键，一旦板件出现变形或者孔位错位，就会导致安装在上面的元件位置偏移，轻则影响设备的运行精度，重则导致元件之间出现干涉碰撞，引发设备故障。

　　因此在设计时不能因为零件结构简单就忽略公差要求，安装孔的位置公差一般控制在±0.1mm以内，腰型孔的位置公差可以适当放宽到±0.2mm，板件的平面度公差要控制在0.2mm/m以内，保证安装后的贴合度。在实际装配过程中，这类板件的安装顺序通常是先将板件通过两端的安装孔初步固定在基座上，不要完全锁紧紧固件，然后将待安装的元件通过腰型孔固定在板件上，调整好元件的位置后再依次锁紧板件和元件的紧固件，这样可以利用腰型孔的调节余量实现元件的精准定位，不需要额外加工调整垫片。如果是用于固定有振动的元件，还可以在板件和基座之间加装橡胶减震垫，减少振动传递到板件上导致紧固件松动的问题，此时安装孔的孔径需要适当放大，预留减震垫压缩后的变形余量，避免紧固件被剪切断裂。
