立式带座铰接支撑座结构练习构件

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867321
  • 立式带座铰接支撑座结构练习构件
  • 立式带座铰接支撑座结构练习构件
  • 立式带座铰接支撑座结构练习构件
  • 立式带座铰接支撑座结构练习构件
  • 立式带座铰接支撑座结构练习构件
  • 立式带座铰接支撑座结构练习构件
  • 立式带座铰接支撑座结构练习构件
  • 立式带座铰接支撑座结构练习构件

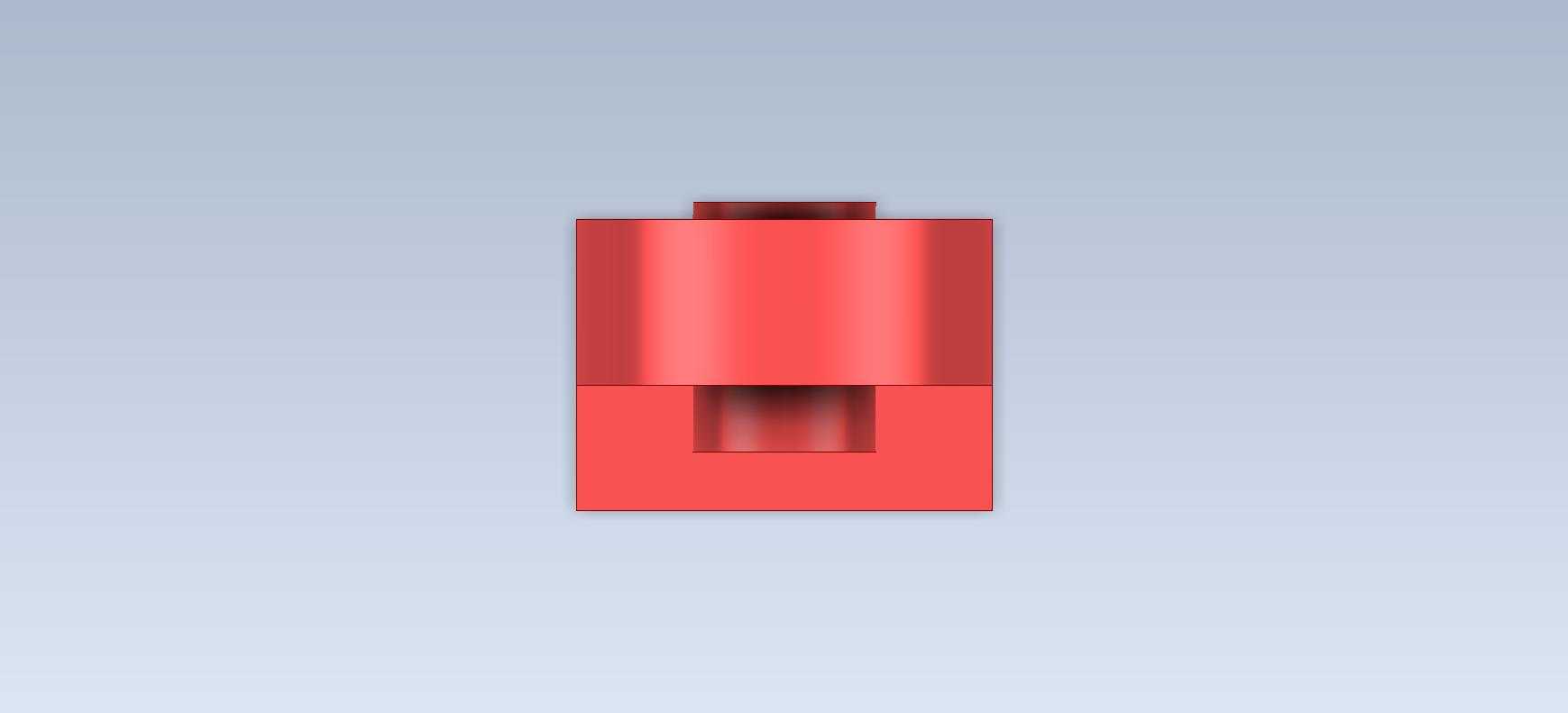

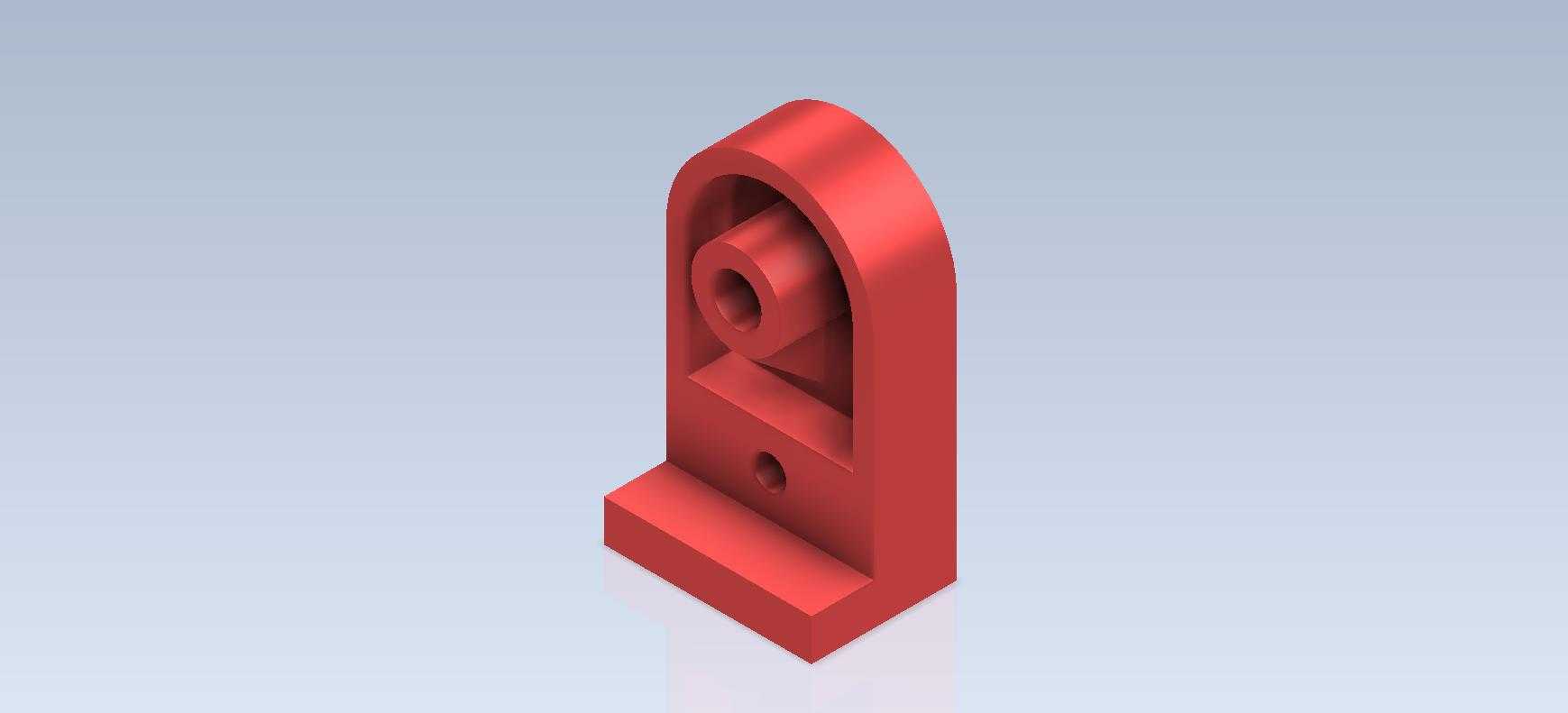

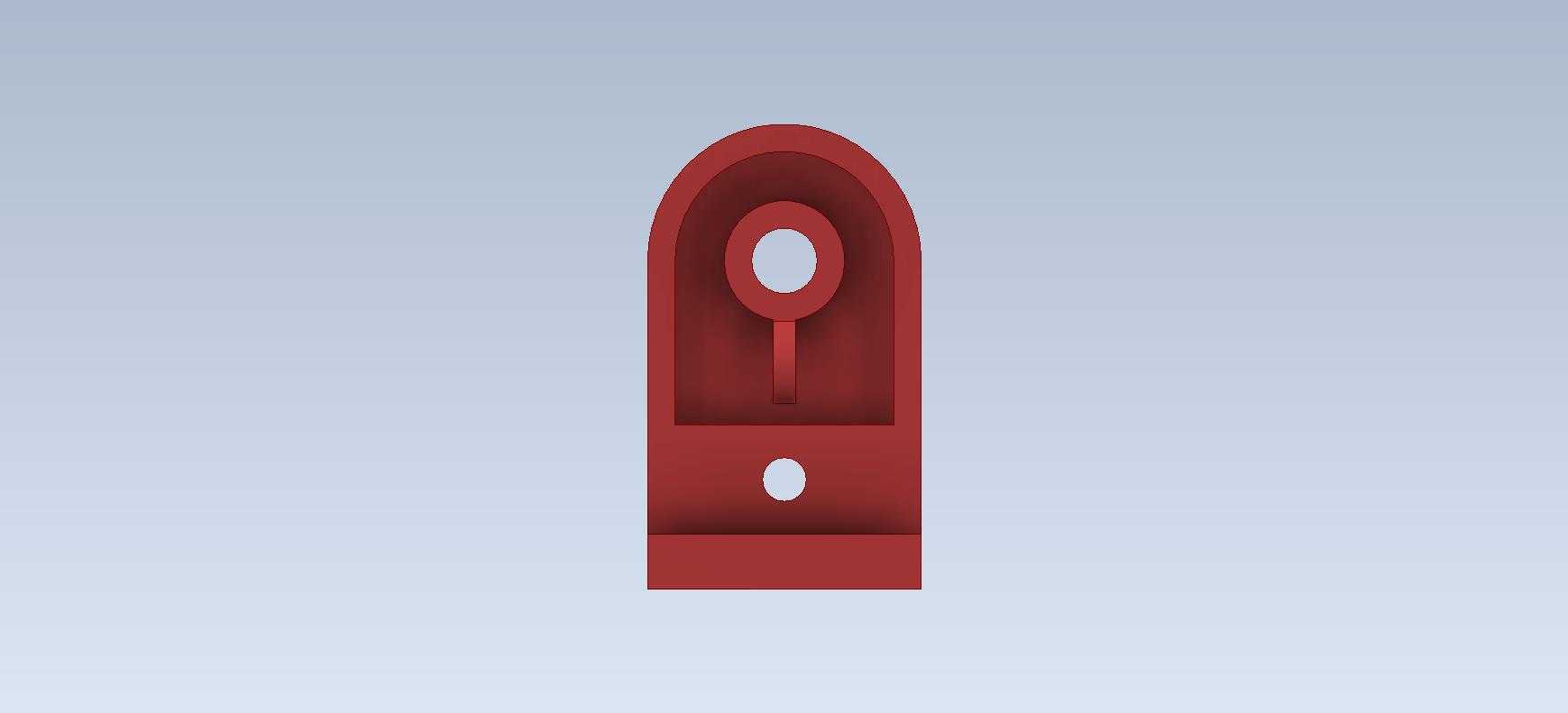

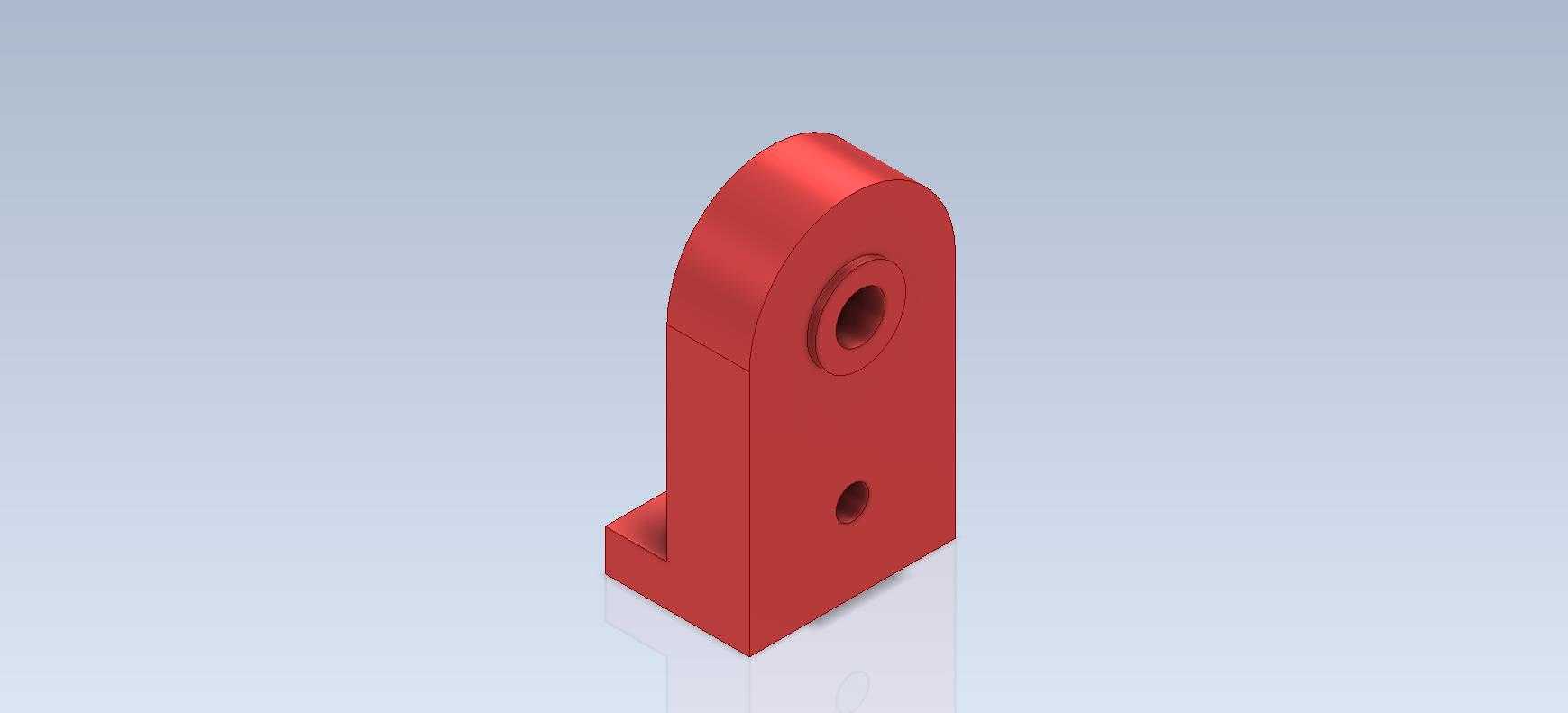

  这类立式带座铰接支撑构件,在轻工自动化输送线、小型工装夹具定位模块、教学实训台架的铰接点位中应用十分广泛,日常做结构设计时经常会碰到类似的安装支撑需求,很多新手刚接触三维建模时,也会拿这类零件做特征建模的基础练习。从实际功能来看,这个构件核心是承担两个作用:底部的阶梯式安装基座提供稳定的固定基准,上部的带孔铰接耳板用来穿装销轴,实现和相邻摆动杆件的铰接配合,中间的下沉台阶结构既可以避让相邻运动部件的运动轨迹,也能在不额外增加整体安装占地的前提下,提升耳板部分的结构刚度,避免受力时出现根部应力集中断裂的问题。

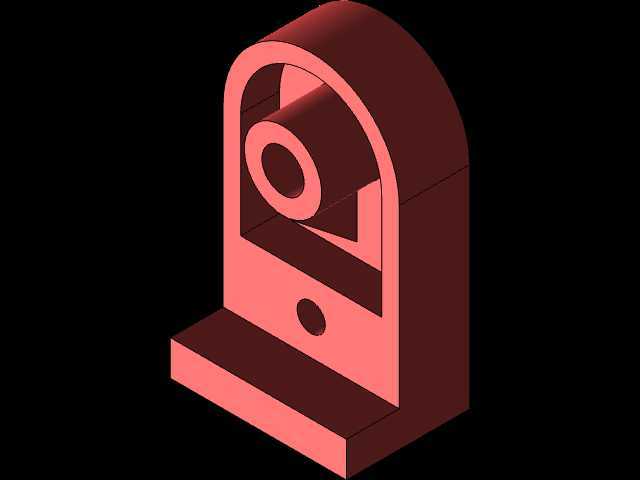

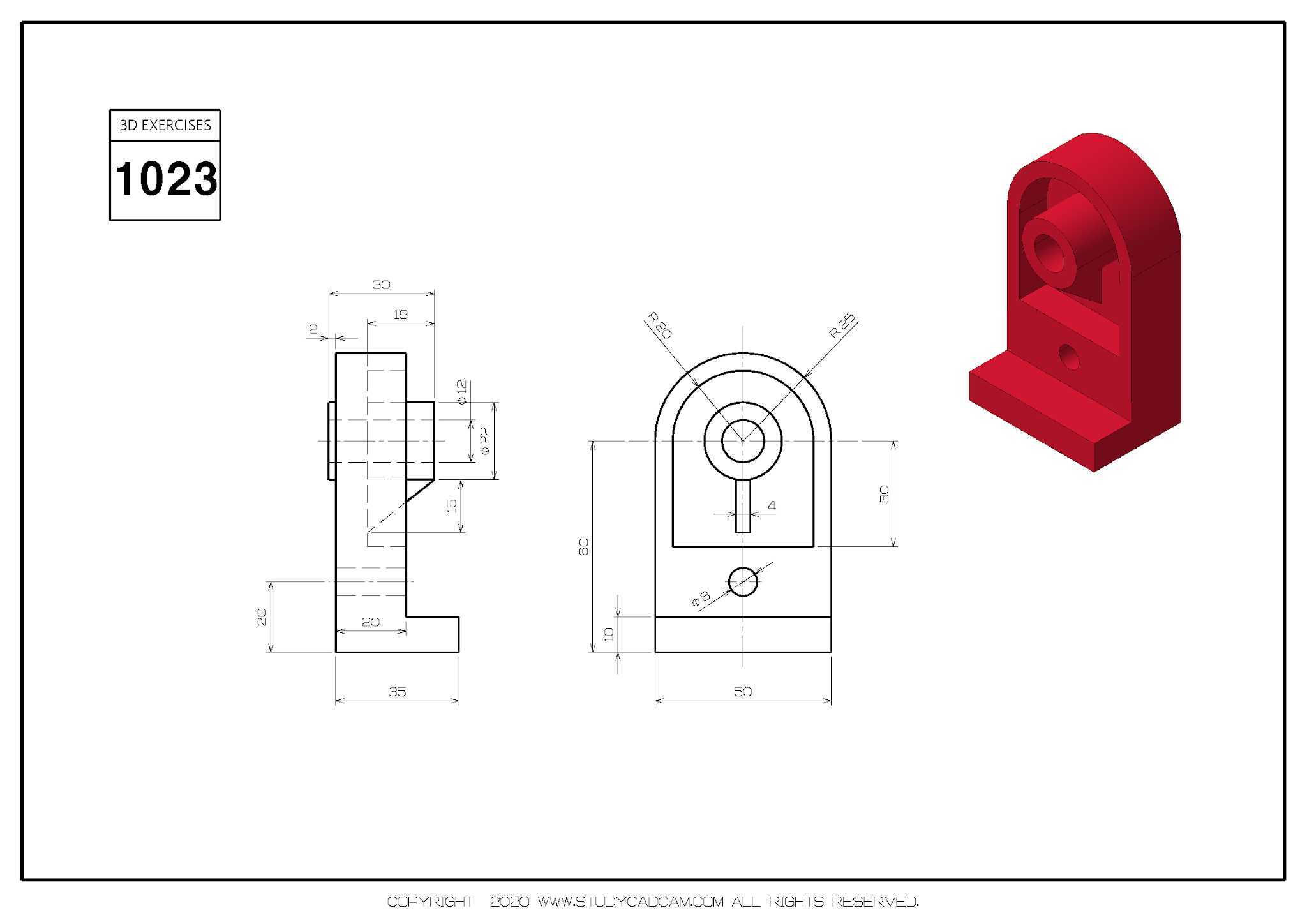

  做这个零件的结构设计时,首先要敲定的是安装边界尺寸:底部安装座的长宽尺寸要匹配安装面的预留孔位,通常这类小型支撑座的底座长度控制在60-80mm区间,宽度在30-40mm区间,底座上预留的安装孔要和常用的内六角螺栓规格匹配,一般选M6或者M8的沉头孔,沉头深度要保证螺栓安装后头部不突出底座平面,避免安装时出现虚位。上部的铰接耳板是核心受力部位,耳板的厚度要根据铰接销轴的直径来匹配,通常耳板厚度取销轴直径的0.8-1.2倍,销轴孔的公差要根据配合需求选,如果是需要经常摆动的铰接点位,孔位要选H7间隙配合,方便销轴装配和转动,如果是固定定位的铰接点位,可以选H8过渡配合减少晃动。

  中间的下沉台阶设计,要提前核算相邻摆动件的运动包络,台阶的下沉深度要保证摆动件在最大摆角范围内不会和基座发生干涉,很多新手做设计时容易忽略运动包络校核,最后装配完才发现零件转动时会磕碰到基座,只能返工修改。从建模思路来看,这个零件适合用拉伸凸台做基础特征,先绘制底部基座的截面轮廓拉伸成实体,再依次拉伸中间台阶和上部耳板的结构,之后做孔特征的切除,最后对所有锐边做倒圆角处理,倒圆角的半径不能随意选,安装面的边缘倒R1-R2的圆角去除毛刺即可,耳板和基座连接的根部要倒R3-R5的过渡圆角,分散应力集中,避免受力时从根部断裂。实际生产中这类零件如果是用于普通工装场景,一般选Q235板材铣削加工即可,加工完成后做喷塑或者发黑处理防锈;如果是用于有一定载荷的设备铰接点位,可以选45号钢加工,调质处理后提升整体强度,销轴孔位置可以做淬火处理提升耐磨性能,延长零件使用寿命。在装配场景里,这类支撑座通常是成对使用,两个对称布置的支撑座中间穿装销轴,连接摆臂、连杆这类运动部件,安装时要保证两个支撑座的销轴孔同轴度误差控制在0.05mm以内,否则会出现销轴卡滞、转动阻力大的问题,严重时还会因为偏载导致耳板变形断裂。

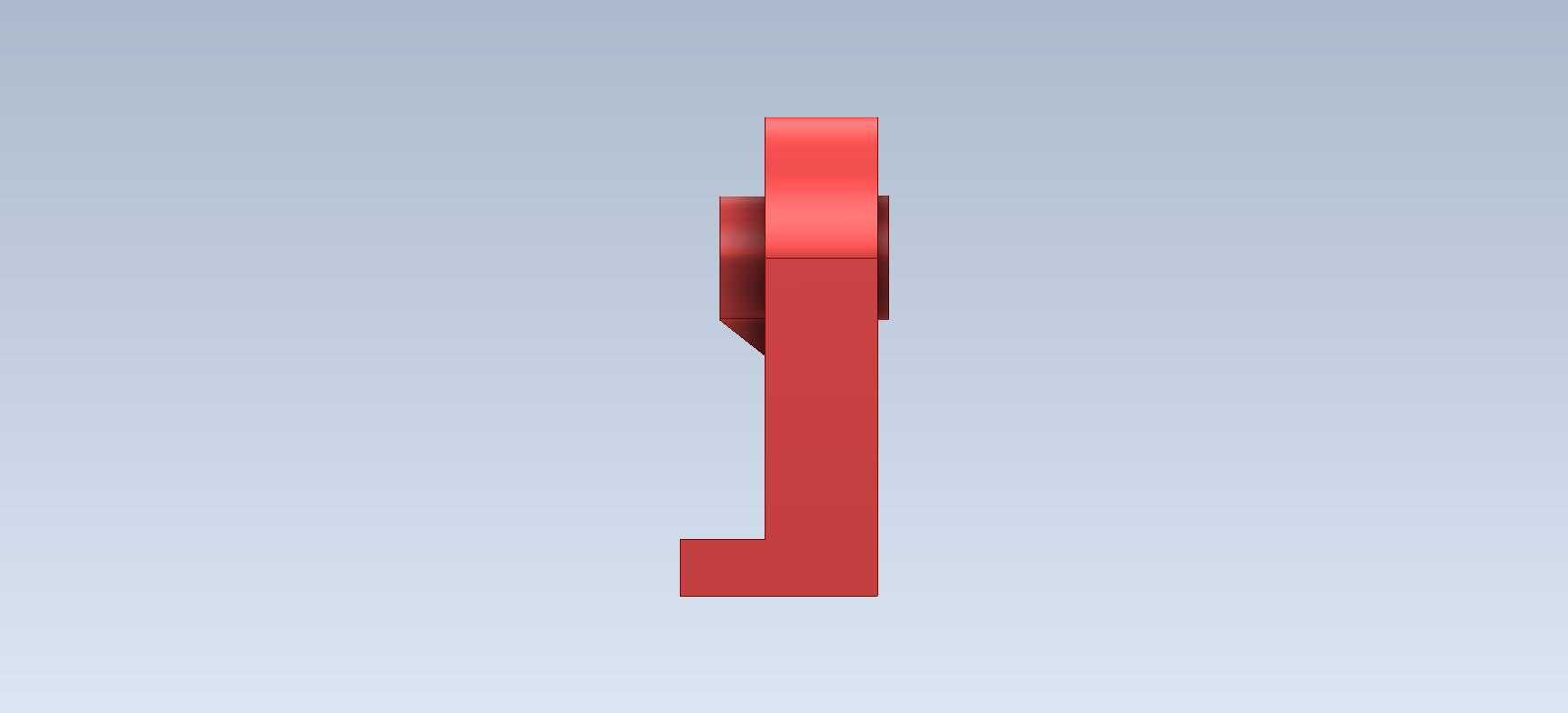

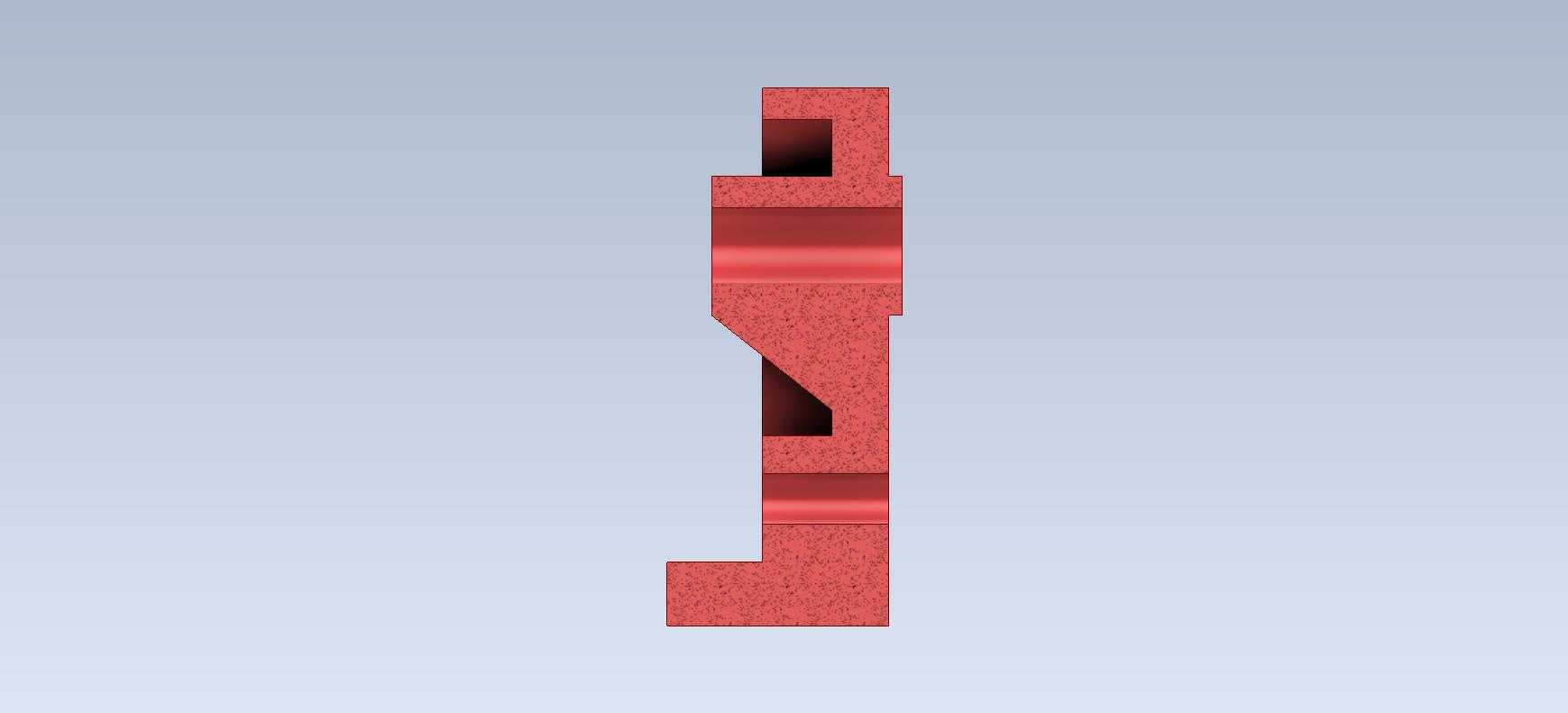

  很多刚入行的结构工程师做这类小零件时容易犯两个错误:一是为了省材料盲目减小底座尺寸和耳板厚度,最后零件强度不够,设备运行一段时间就出现变形;二是忽略安装孔的位置公差,两个安装孔的中心距和设备安装架的孔位不匹配,现场安装时需要重新扩孔,耽误装配进度。做这类零件的三维建模时,还要注意特征的先后顺序,尽量把圆角、倒角这类放置特征放在建模流程的最后,避免后续修改尺寸时出现特征报错,同时要把关键尺寸比如销轴孔直径、安装孔中心距、底座总高度设置成全局变量,后续同系列零件改型时只需要调整变量参数就能快速生成新的模型,提升设计效率。另外,这个零件的上部铰接孔是同轴的阶梯孔结构,外侧的大孔是用来安装轴承或者轴套的,设计时要预留轴承的安装公差,孔的端面要和孔轴线保证垂直,否则轴承装上去会出现偏斜,导致转动时异响、磨损加快。底部安装座的底面要保证平面度要求,一般平面度公差控制在0.02mm以内,安装时能和安装架表面完全贴合,不会出现安装倾斜的问题。
