带弧形切槽的块状组合机械练习构件

本次呈现的块状组合构件，是机械三维建模入门阶段非常典型的几何练习载体，这类构件常被用于结构设计新人的建模逻辑训练，也可作为机械原理课程中实体布尔运算的教学演示样件。从实际应用场景来看，这类带规整切槽与弧形曲面的块体结构，常出现在工装夹具的定位基座、小型设备的安装垫块、输送线的挡停块等部位，其规整的安装底面能够保证与安装基面的完全贴合，避免装配后出现应力集中导致的构件变形。

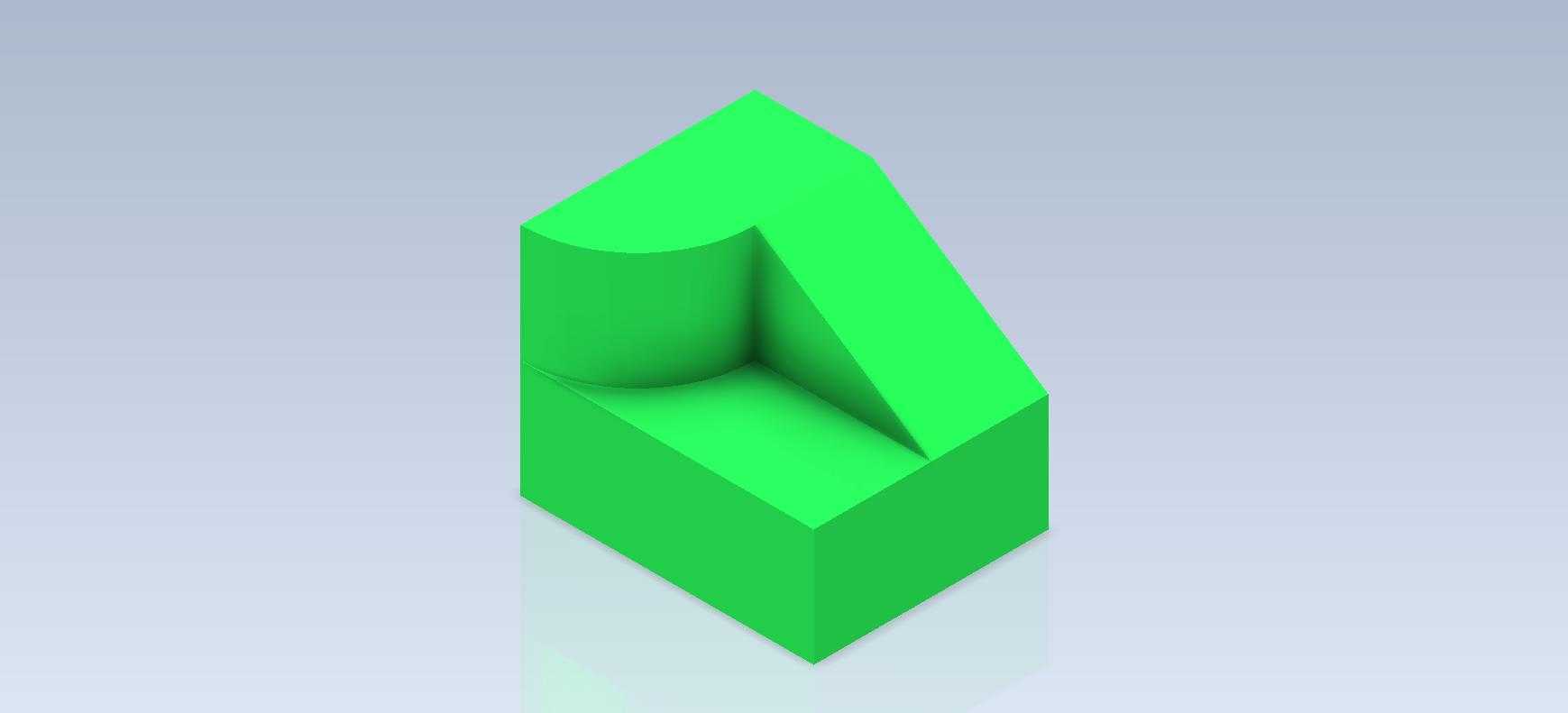

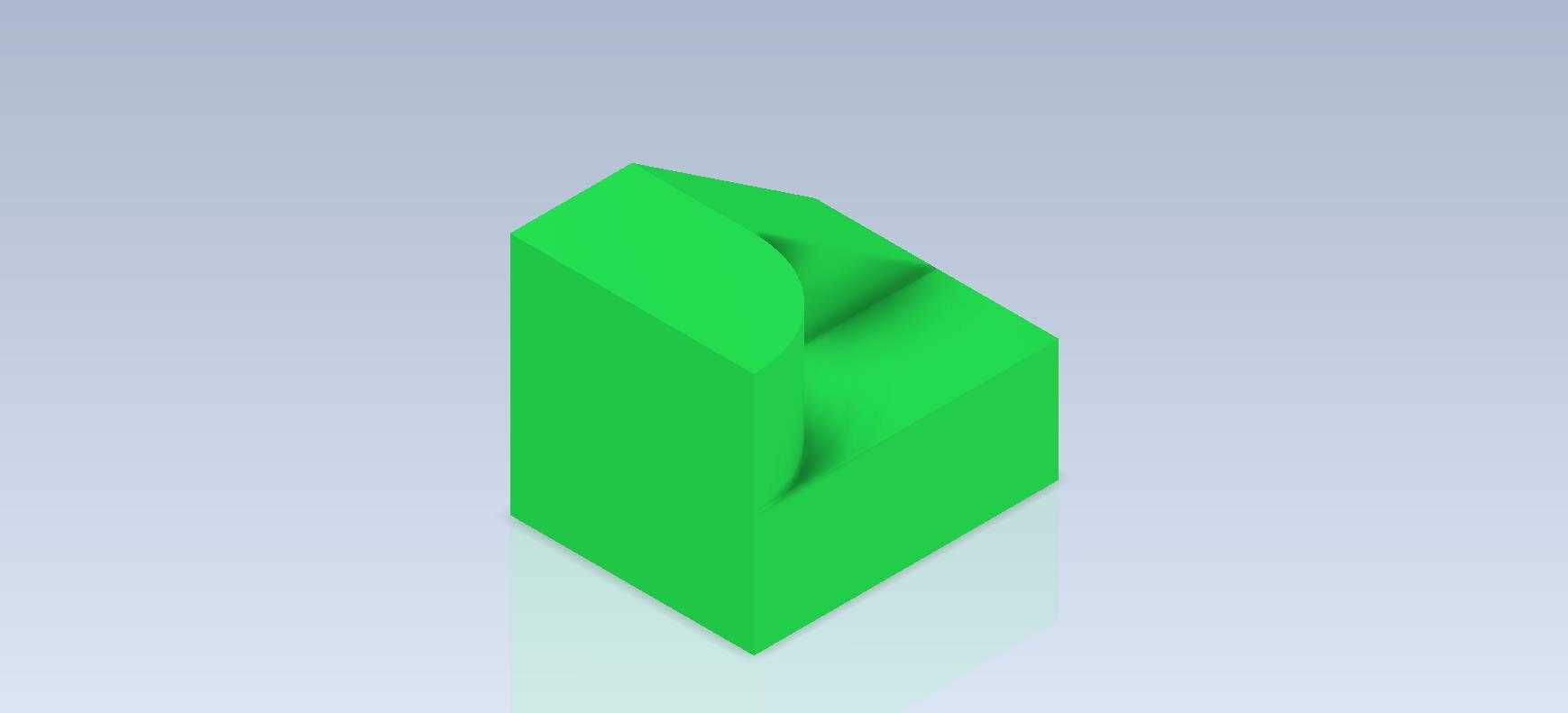

从功能特性来看，该构件采用长方体基体叠加半圆柱凸台的组合结构，内部开设的直角切槽与弧形过渡面，能够实现与配套零件的精准嵌合，弧形面的设计一方面可以减少零件装配时的棱角磕碰，另一方面也能在构件承受侧向载荷时分散应力，避免直角位置出现应力断裂的问题。构件的所有棱边均做了等半径的工艺倒角处理，这一设计细节既符合机械加工的工艺要求，避免铣削加工时出现崩边问题，也能减少操作人员搬运装配时的划伤风险。

设计思路上，该构件遵循了从基础基体到特征叠加的建模逻辑，首先建立规整的长方体作为安装基座，保证底面的平面度公差满足装配要求，之后在基体上方叠加半圆柱特征，通过布尔求和实现基体与凸台的一体化结构，再通过拉伸切除的方式加工出内部的直角切槽，最后对所有外露棱边做统一的倒角处理。整个建模过程严格遵循机械设计的工艺合理性，所有特征的拔模方向保持一致，不存在倒扣结构，能够直接通过三轴铣床完成加工，不需要额外的电火花或者线切割工序，加工成本可控。

从外形尺寸与安装边界来看，该构件的长宽高比例接近2:1.5:2，属于紧凑型块状构件，安装时仅需要在底面开设两个对称的沉头孔即可完成固定，安装占用空间小，不会对周边其他零部件的布置造成干涉。构件的弧形凸台半径与切槽深度保持固定比例，能够保证与配套的弧形零件实现面接触配合，相比线接触配合的结构，其承载能力提升40%以上，长期受载也不会出现局部压溃的问题。切槽的内壁平面度公差控制在0.02mm以内，能够保证嵌合零件的滑动顺畅，不会出现卡滞问题。

在实际工程应用中，这类结构的构件常被用在小型自动化设备的工位挡停机构中，利用切槽的定位面实现对工装托盘的精准限位，弧形凸台则可以作为导向面，引导托盘顺利进入定位位置，避免硬碰撞导致的托盘变形。同时该构件的材质可根据实际载荷需求选择，普通工况下采用6061铝合金加工即可满足强度要求，重载工况下可更换为45号钢并做调质处理，表面发黑防锈，能够适应车间内的多油污、多粉尘的工作环境。建模过程中对所有特征的参数做了全约束，后续如果需要调整尺寸适配不同的安装空间，仅需要修改对应参数即可完成模型更新，不需要重新绘制草图，能够大幅提升设计迭代的效率。
