L型带腰型孔安装固定支架结构设计

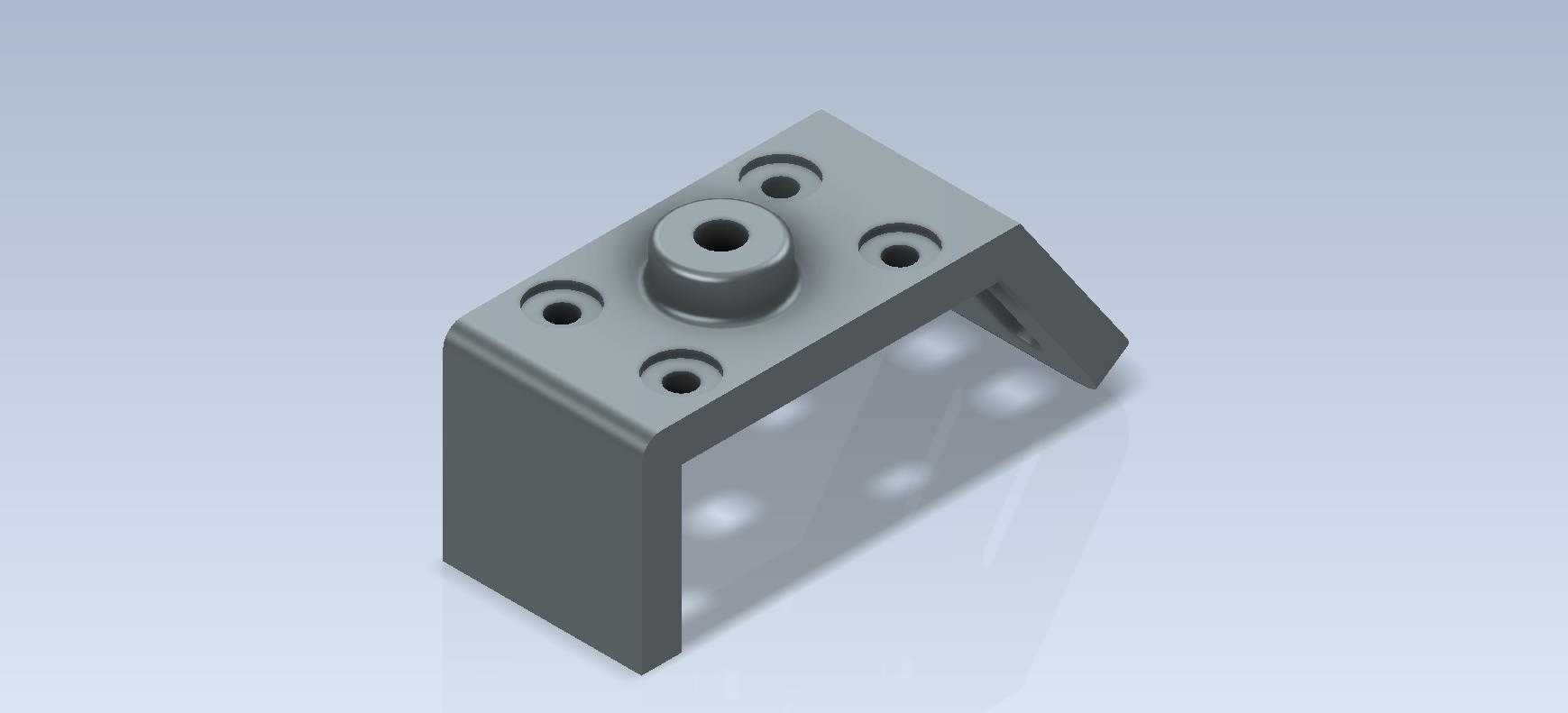

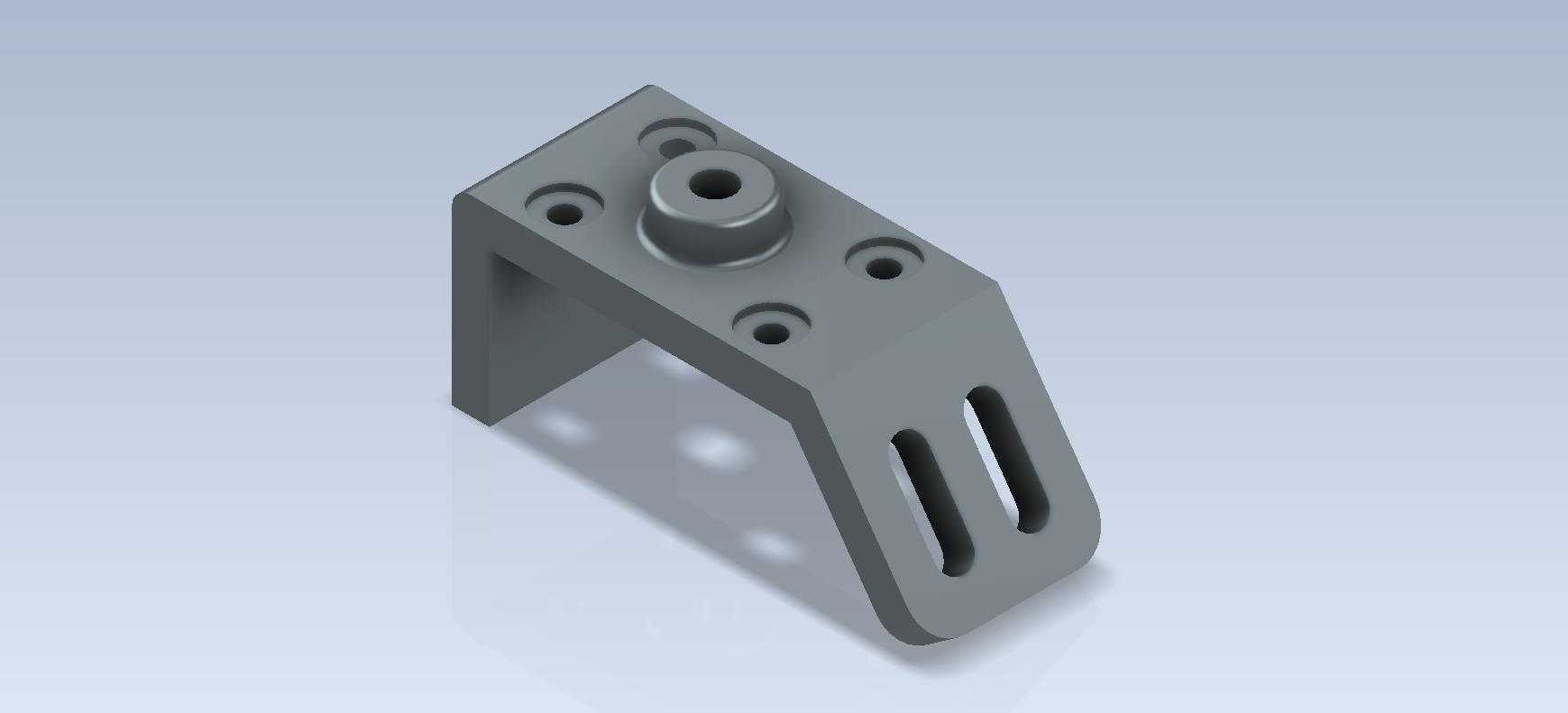

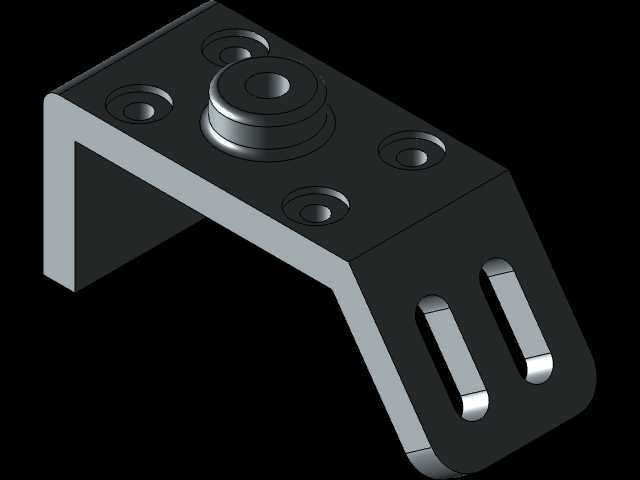

　　该L型安装支架属于设备连接类通用机械零部件，在自动化生产线、小型机电设备、工装夹具系统中应用广泛，主要承担元器件安装定位、相邻构件连接承载的作用，可适配传感器、小型气动元件、管路固定座等多种轻载零部件的安装需求，在电子制造设备、包装机械、小型输送线的辅助安装工位中十分常见。从结构功能来看，支架采用直角折弯的L型构型，垂直立面与水平安装面呈90度夹角，可实现两个垂直方向的安装过渡，避免被固定件直接与设备主框架接触，预留出装配调整与走线空间。

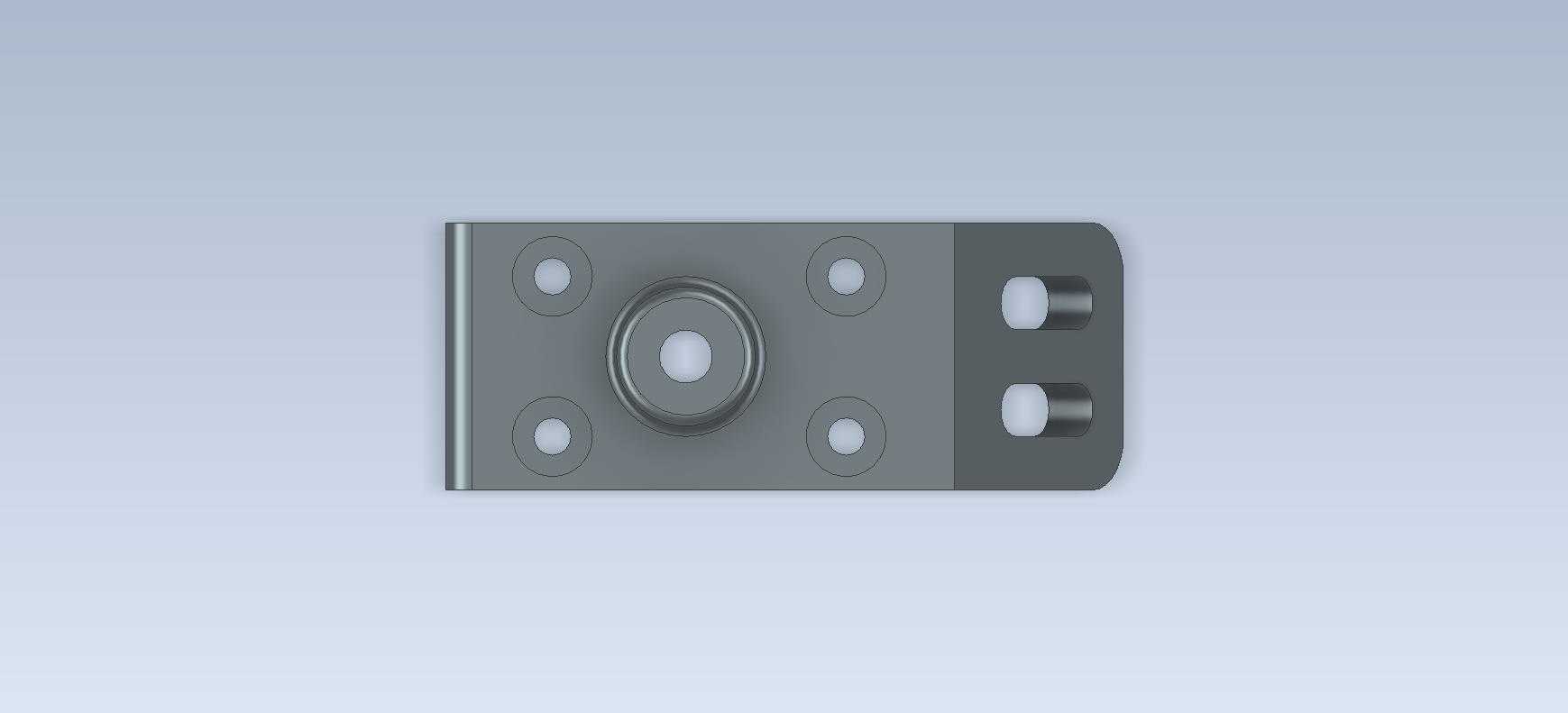

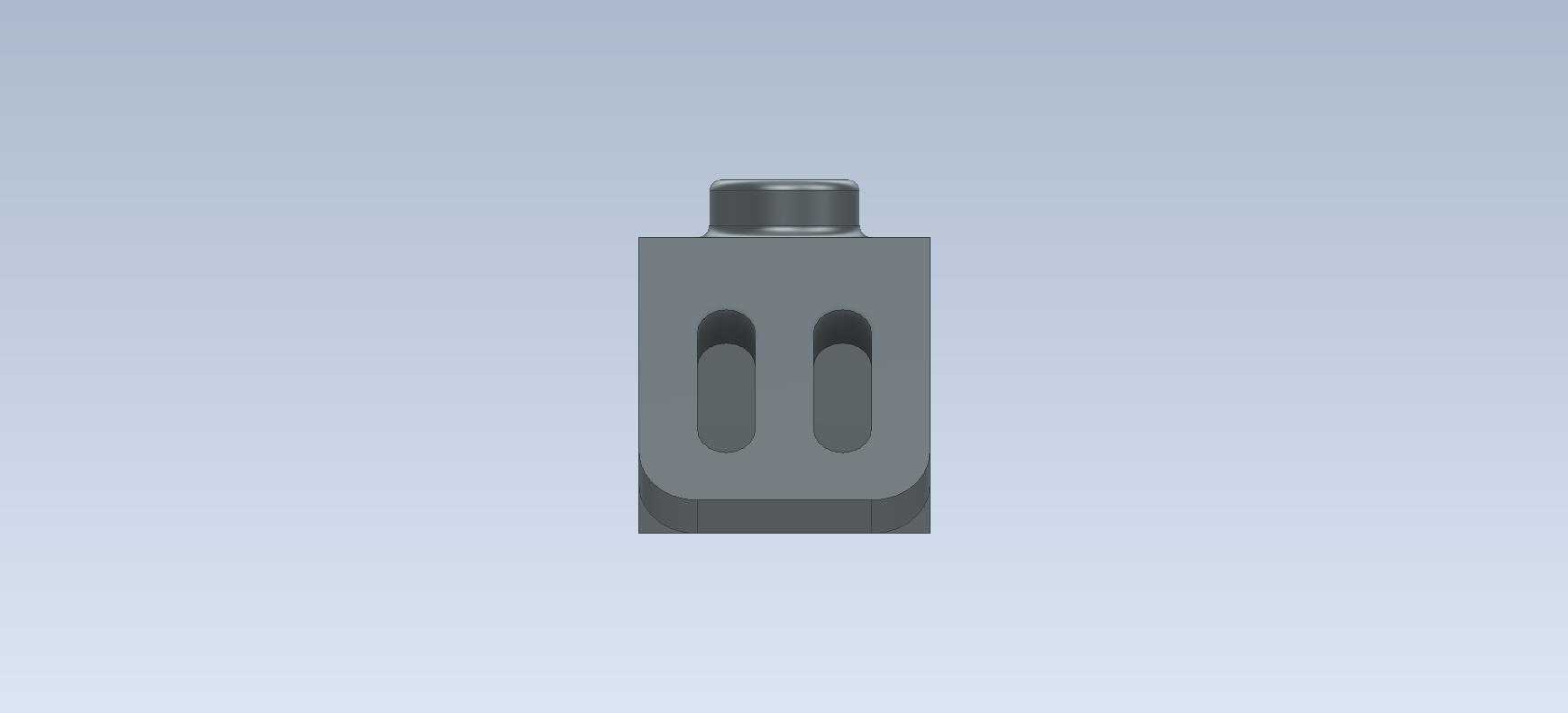

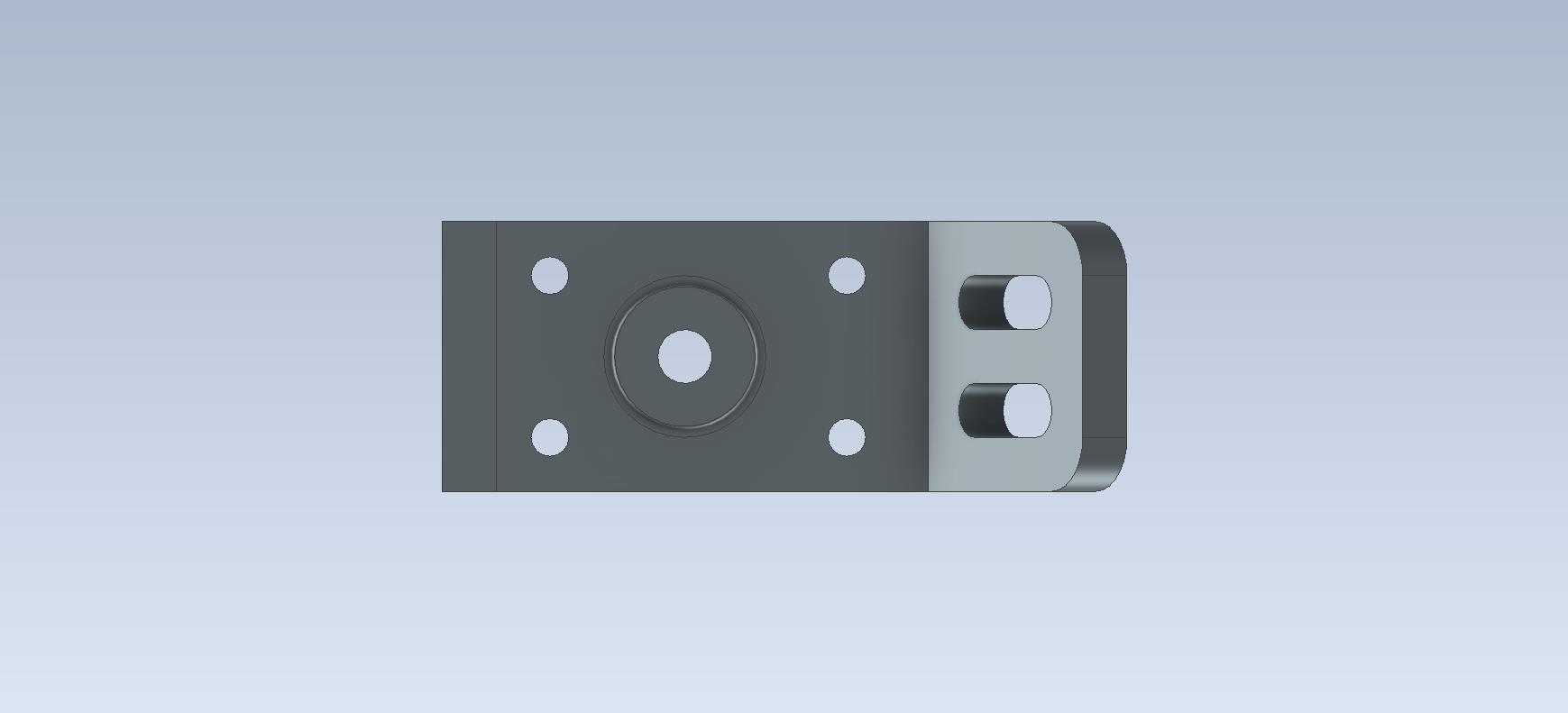

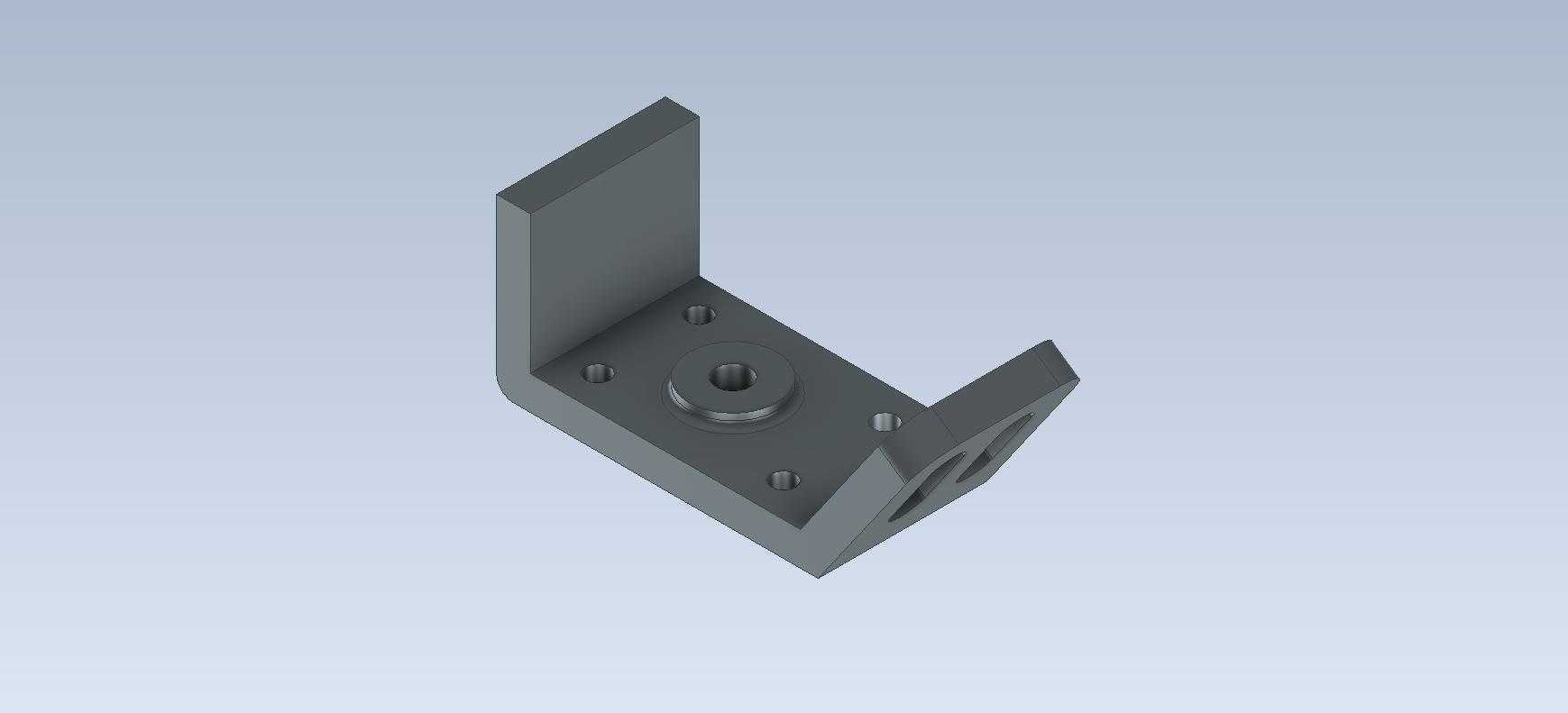

　　垂直立面顶部设置有带凸台的中心安装孔，孔位周边做了局部加厚处理，凸台高度经过精确计算，既可以为连接螺栓提供足够的啮合长度，又能避免螺栓头部突出支架表面干涉其他部件，凸台周边均匀分布四个沉头安装孔，沉头深度与标准沉头螺钉的头部尺寸匹配，安装后螺钉头部可完全没入支架表面，保证安装面平整无凸起。水平延伸的支臂上开设两条平行的长圆形腰型孔，腰型孔的长度方向沿支臂延伸方向布置，可提供沿支臂方向的位置调整余量，装配时无需严格保证孔位的绝对精度，可根据实际装配需求微调被固定件的位置，补偿加工与装配过程中产生的累积误差，降低对零件加工精度的要求，提升装配效率。

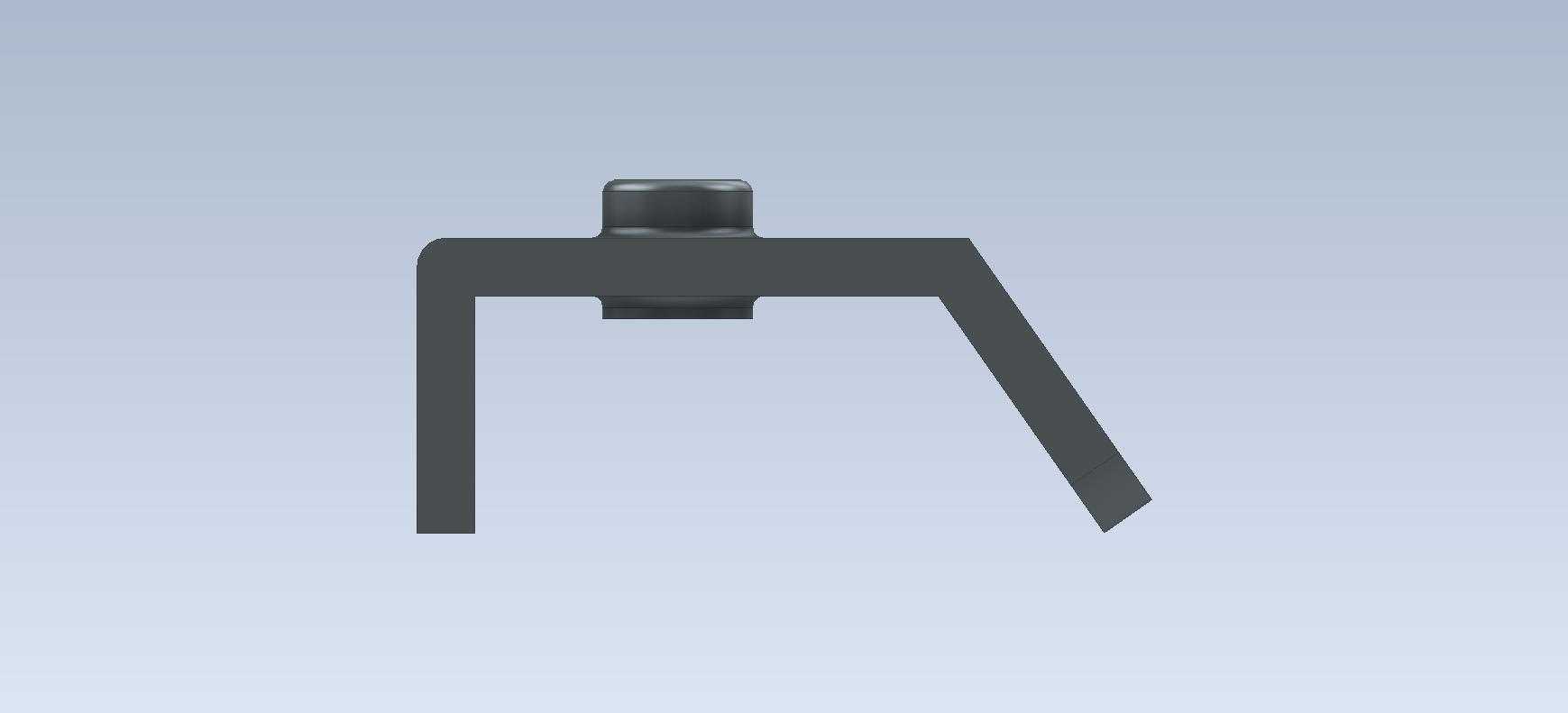

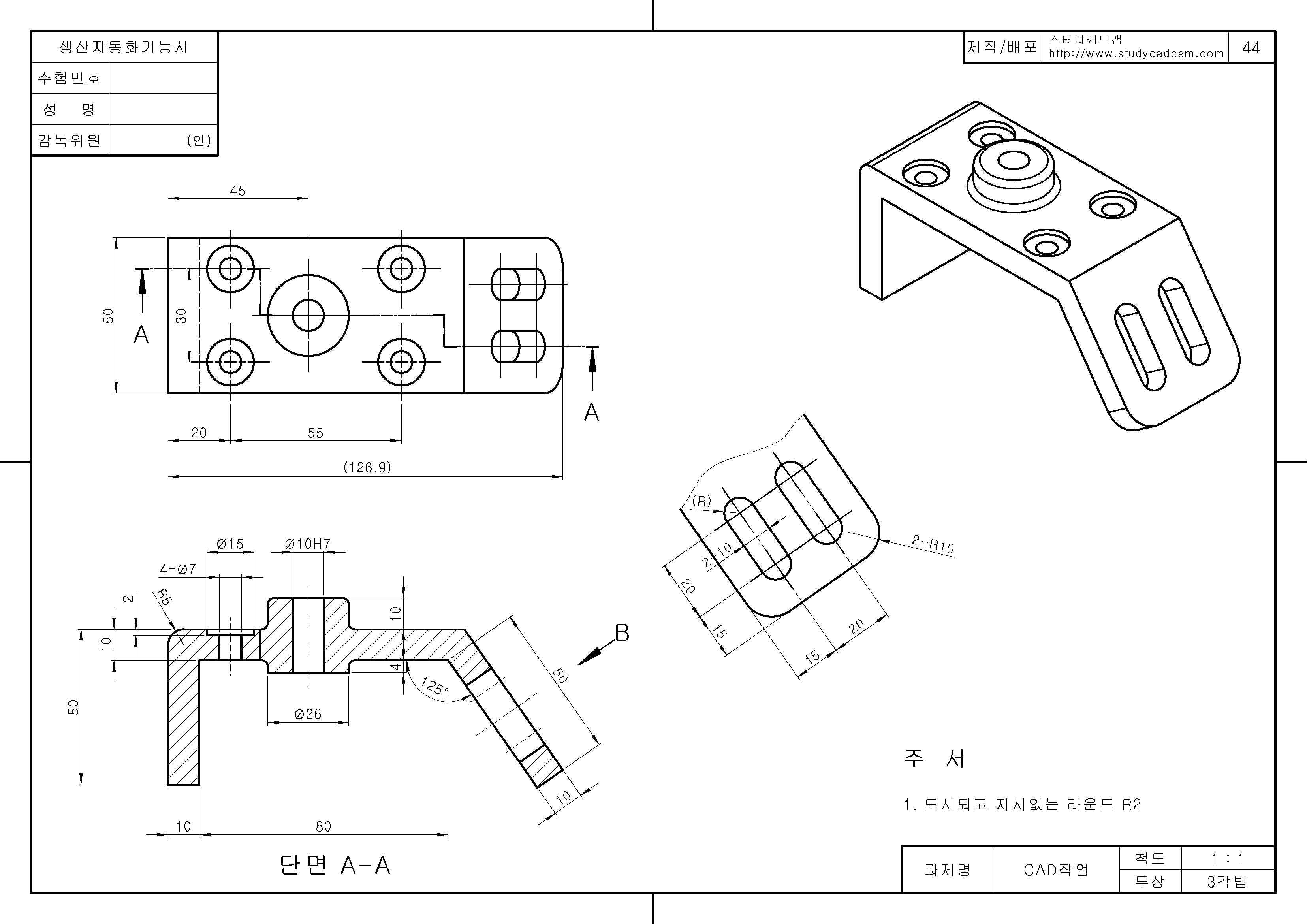

　　设计过程中，首先根据承载需求确定支架的整体壁厚，壁厚取值兼顾结构刚性与轻量化要求，避免壁厚过大造成材料浪费与整体重量增加，同时防止壁厚不足导致受力后出现形变。所有棱边均做了R角倒钝处理，既可以消除加工产生的毛刺锐边，避免装配过程中划伤操作人员，又能减少应力集中，提升支架的抗疲劳强度，在长期受振动的工况下降低棱边处开裂的风险。折弯处采用圆角过渡，折弯半径根据板材厚度选取合理值，避免折弯时出现材料开裂或者回弹过大导致角度偏差的问题。从安装边界来看，垂直立面的四个沉头孔采用对称分布设计，孔间距符合通用安装标准，可适配多数常规安装基座的孔位规格；支臂上的腰型孔宽度适配常用的M4、M5连接螺栓，腰型孔两端的半圆直径与螺栓杆部直径匹配，既保证螺栓可顺利穿入，又不会因间隙过大导致安装后出现晃动。支架整体采用金属材质加工，表面做氧化或喷塑处理，具备一定的防锈耐磨能力，可适应车间内的常规工作环境，在无强腐蚀的工况下可长期稳定使用。

　　在实际选型应用时，需要根据被固定件的重量与受力方向校核支架的承载能力，当承受径向载荷时，重点关注垂直立面与支臂连接处的抗弯强度，当承受轴向载荷时，校核安装孔的螺纹啮合强度与螺栓剪切强度；腰型孔调整到位后需配合平垫与弹垫拧紧，避免设备运行过程中因振动导致螺栓松动、位置偏移。该支架的结构设计充分考虑了加工工艺性，可采用板材铣削或者压铸工艺批量生产，加工过程中无需复杂的工装夹具，生产效率高，成本可控，适合作为通用标准件在各类小型设备中推广使用。
