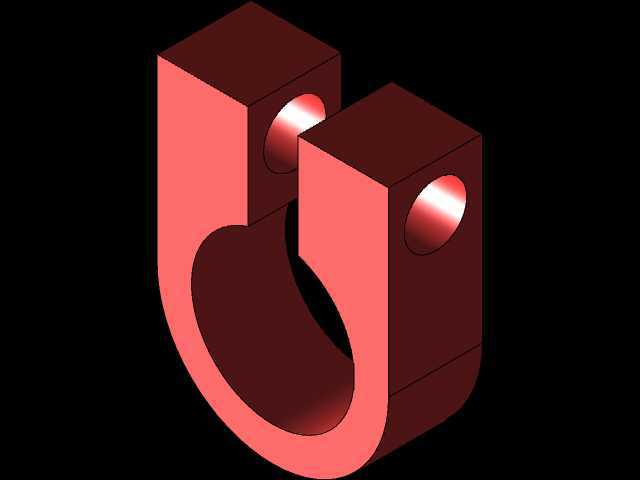

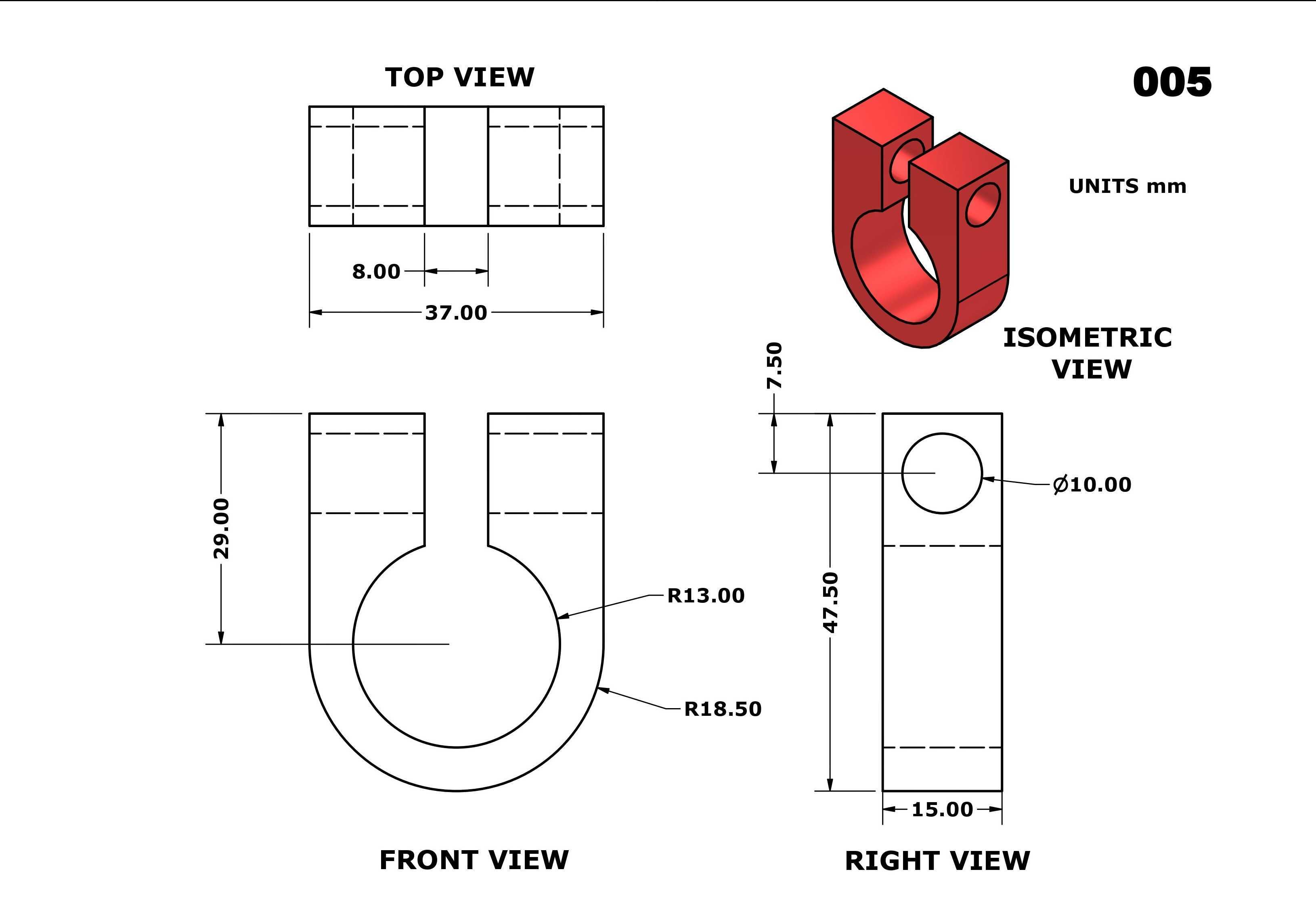

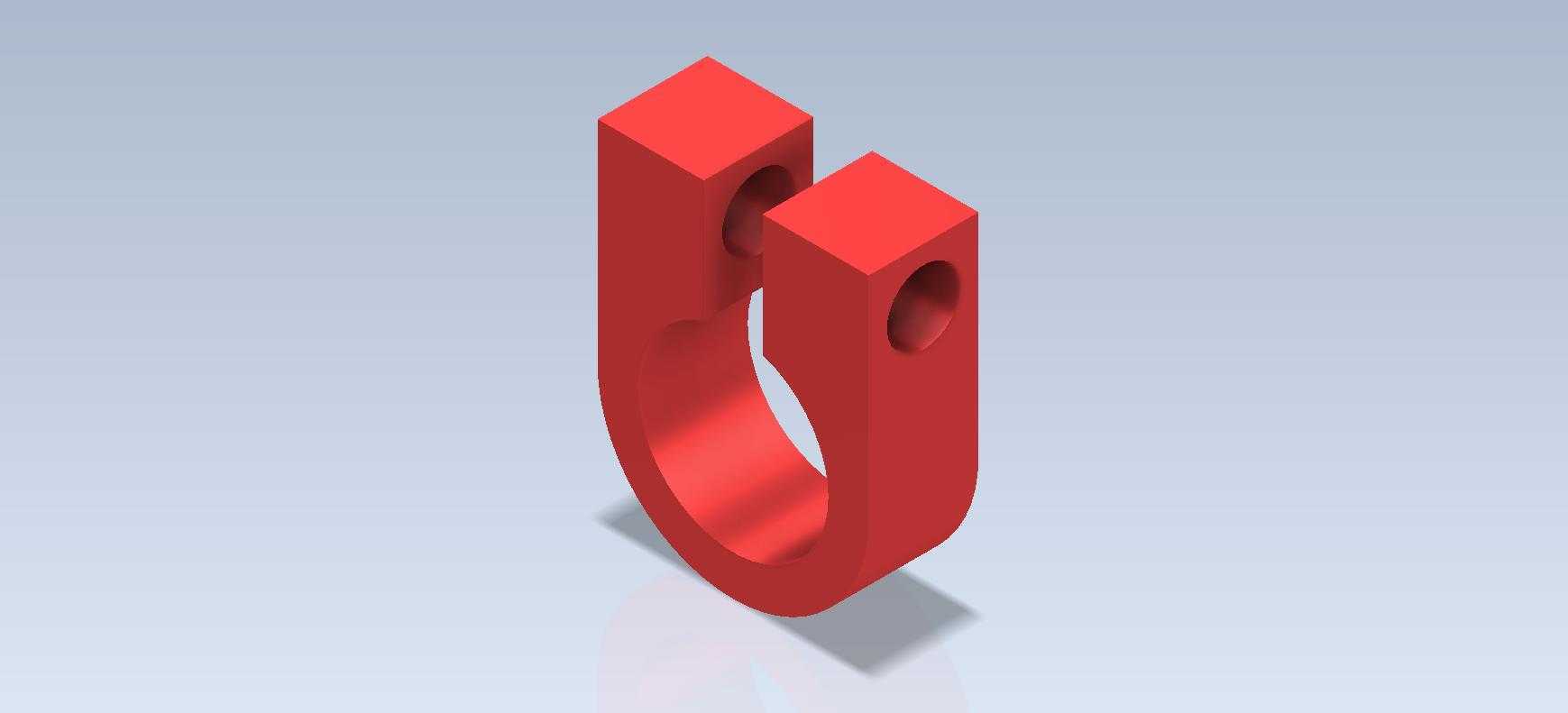

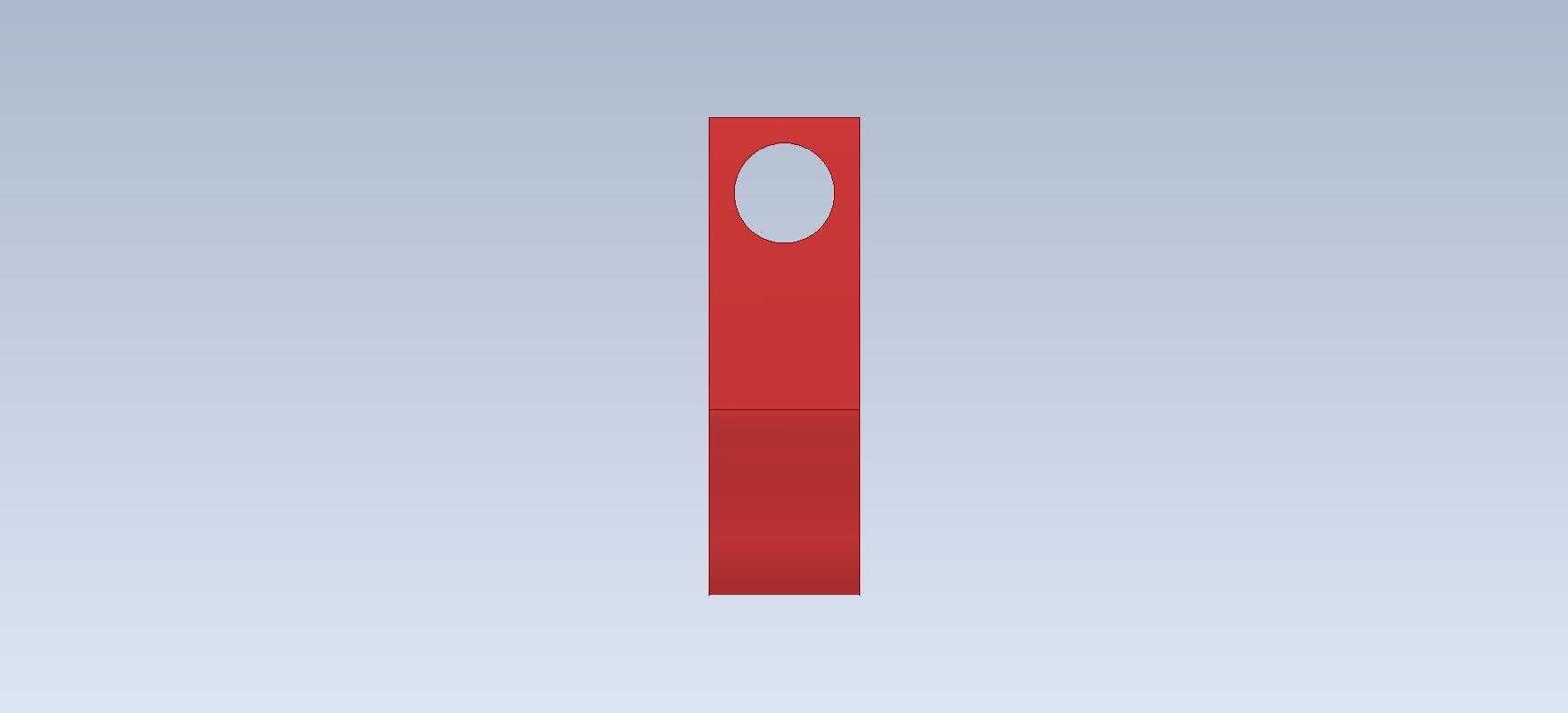

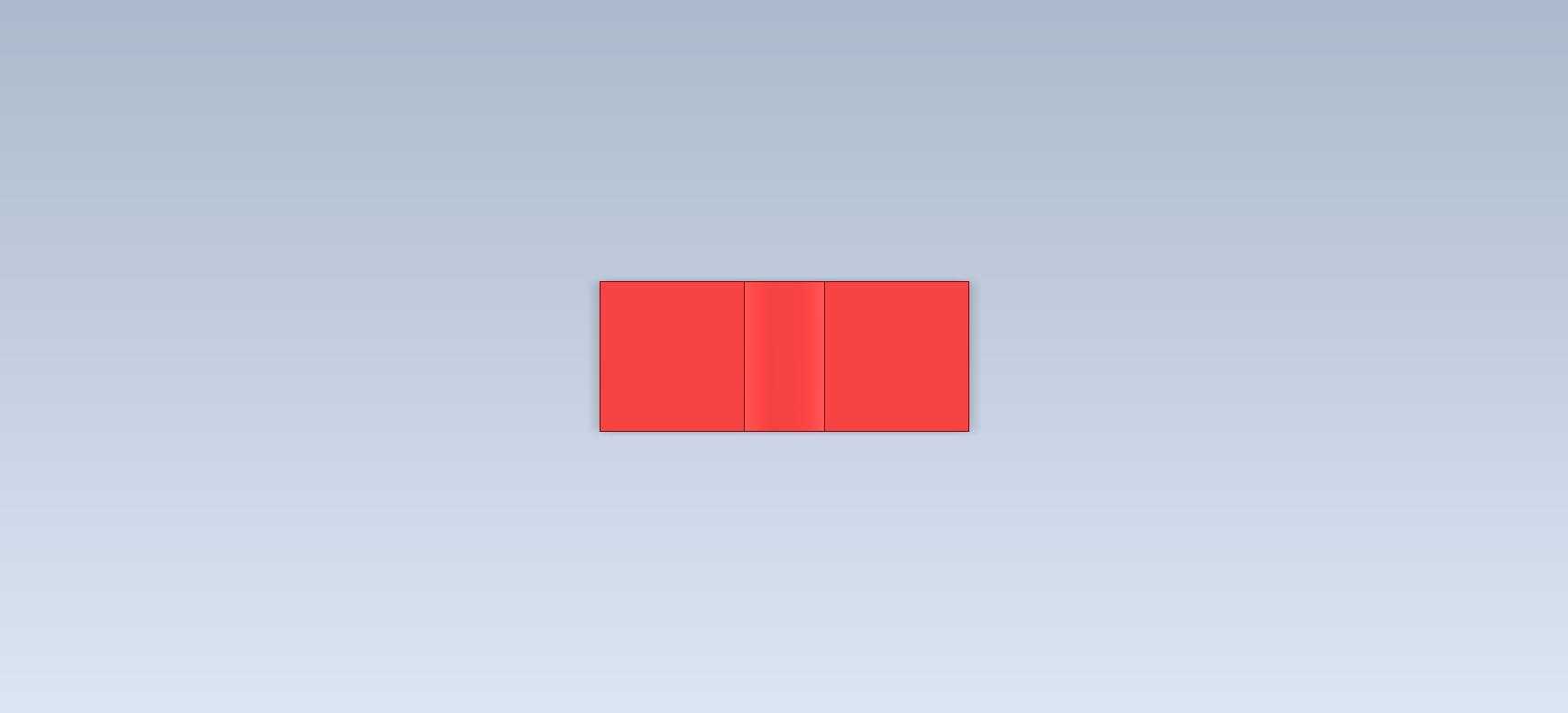

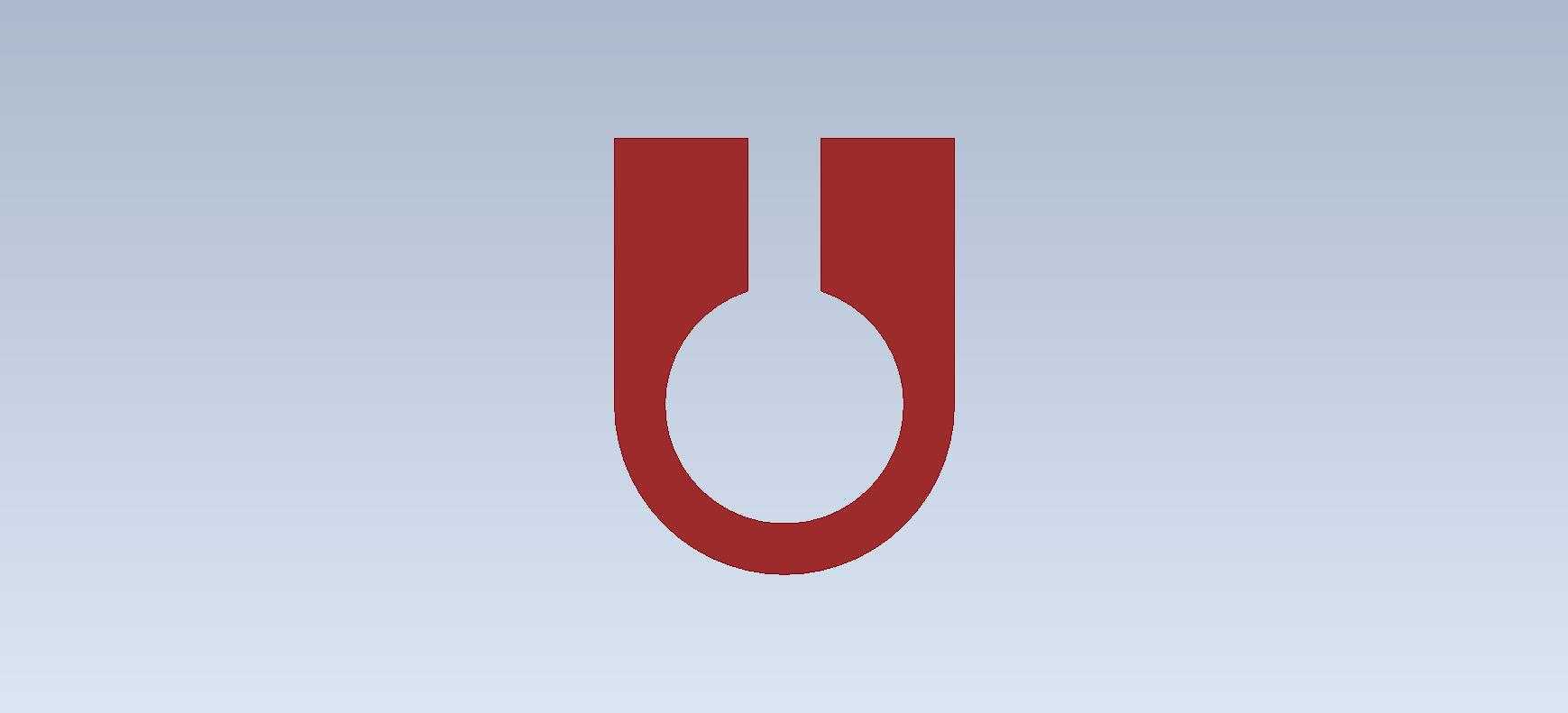

U型带孔连接吊耳结构三维建模练习

　　从结构设计逻辑来看，整个零件采用对称式布局，两个带孔的立柱段通过底部的弧形过渡段连为一体，这种弧形过渡并非单纯的造型处理，而是应力释放的关键设计——如果采用直角过渡，在承重受拉时转角位置会产生严重的应力集中，长期交变载荷下很容易从转角处萌生裂纹，圆弧过渡可以让载荷传递路径更顺滑，把应力峰值降低40%以上，大幅提升零件的疲劳寿命。两个立柱上的通孔为同轴等径设计，装配时销轴穿过两个孔以及中间被连接件的安装孔，销轴两端加装开口销或者轴端挡圈即可完成轴向限位，不会出现松脱问题；立柱的端面做了平面处理，保证销轴装配时挡圈或者垫片可以完全贴合，不会出现偏载。本次建模的U型带孔连接件，属于起重及工装夹持领域常用的受力连接构件，日常在小型起重吊具、工装夹具的铰接点位、生产线物料挂装工位都能见到这类零件的身影。它的核心作用是通过两个同轴通孔完成销轴装配，U型开口侧可卡入对应厚度的被连接件，实现两个构件之间的铰接传动或者承重挂接，相比一体式封闭吊环，这种开口结构的拆装效率更高，不需要从构件端部穿装，可直接在杆件中部完成装配固定，在设备检修、临时工装搭建场景下的适配性更强。

　　建模过程中需要重点把控几个尺寸边界：首先是两个立柱的内侧面间距，这个尺寸直接决定了可适配的被连接件最大厚度，间隙需要控制在0.2-0.5mm之间，间隙过小会导致装配卡滞，间隙过大则会在承重时产生额外的横向窜动，加剧销轴的磨损；其次是两个通孔的同轴度公差，必须控制在0.1mm以内，否则穿装销轴时会出现别劲现象，长期使用会导致孔壁单侧磨损过快，甚至出现销轴剪切断裂的风险；再者是底部圆弧段的壁厚，需要和立柱段的有效壁厚保持一致，避免出现局部强度薄弱点，同时外圆弧和内圆弧要保持同心，保证整个过渡段的壁厚均匀，不会出现应力分布不均的问题。从实际使用场景的适配性来说，这类零件如果用于起重挂装，通孔的直径需要匹配对应规格的起重销轴，孔壁需要做倒角处理，去除加工毛刺，避免装配时划伤销轴表面，影响销轴的剪切强度；如果用于工装夹具的铰接点位，立柱的外侧平面可以作为定位基准面，方便装配时调整整个铰接点的位置精度。建模时还要注意拔模斜度的处理，如果是采用铸造工艺生产，所有非加工面都要预留1-3度的拔模斜度，方便脱模；如果是采用机加工方式从整块坯料铣削成型，则不需要拔模斜度，但要在棱边处预留0.5mm的倒角，去除锐边，避免安装调试时划伤操作人员。

　　另外，U型开口的顶端边缘也要做倒角处理，一方面是去除加工毛刺，另一方面在卡入被连接件时可以起到导向作用，即使被连接件的位置有小幅偏差，也能顺着倒角滑入安装位，降低装配对位的难度。这类零件看似结构简单，但实际设计中很容易忽略细节导致使用故障，比如很多新手建模时会把两个立柱的厚度做的不一致，或者通孔位置偏斜，导致实际装配后受力不均，单侧立柱承受过大载荷出现断裂；还有的会忽略过渡圆弧的设计，直接用直角连接立柱和底部，导致承重时转角处应力超标，使用过程中突然断裂引发安全事故。在做三维建模练习时，不能只把外形做的相似，还要结合实际使用场景去倒推每个尺寸的设计逻辑，每个圆角、每个倒角、每个孔的位置都要有对应的工程意义，而不是随意绘制的几何形状。

　　比如通孔的中心到底部圆弧最低点的距离，这个尺寸决定了整个吊耳的有效吊挂行程，距离过小会导致被连接件和底部圆弧发生干涉，距离过大则会增加整个零件的整体高度，浪费材料同时增加不必要的重量。两个立柱的外侧间距也要和配套的连接座尺寸匹配，保证安装后不会和周边结构发生干涉，尤其是在空间受限的工装内部，这个尺寸的公差需要严格控制，否则会出现装不进去的问题。从受力角度分析，这类零件在工作时主要承受拉力载荷，两个立柱分别承受一半的总载荷，底部圆弧段承受的是两个立柱拉力的合力，所以圆弧段的截面强度要和立柱段的截面强度等强设计，不能出现某一段强度过剩某一段强度不足的问题。建模时可以通过截面属性检查功能，核对各个危险截面的有效截面积，保证各个截面的承载能力基本一致，实现材料的最优利用，避免不必要的材料浪费。
