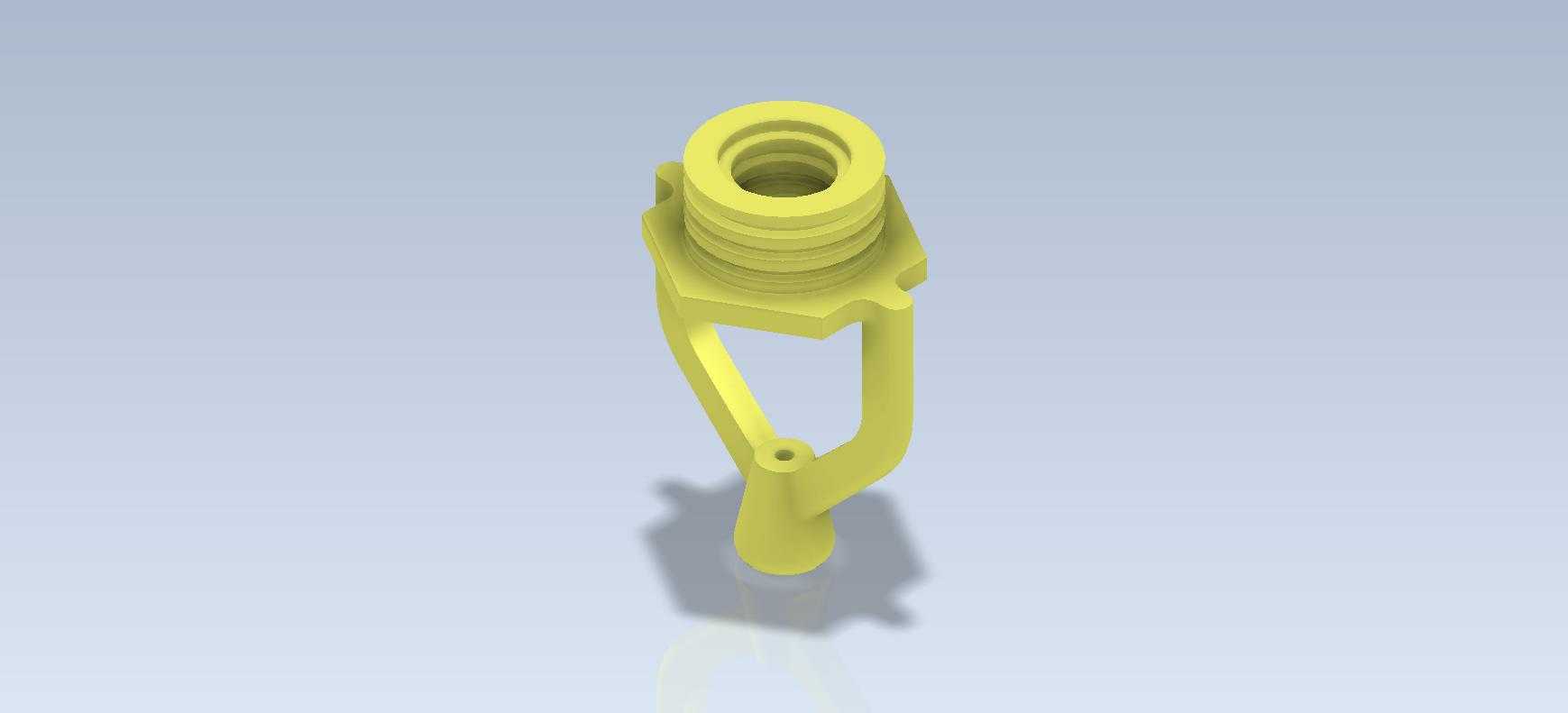

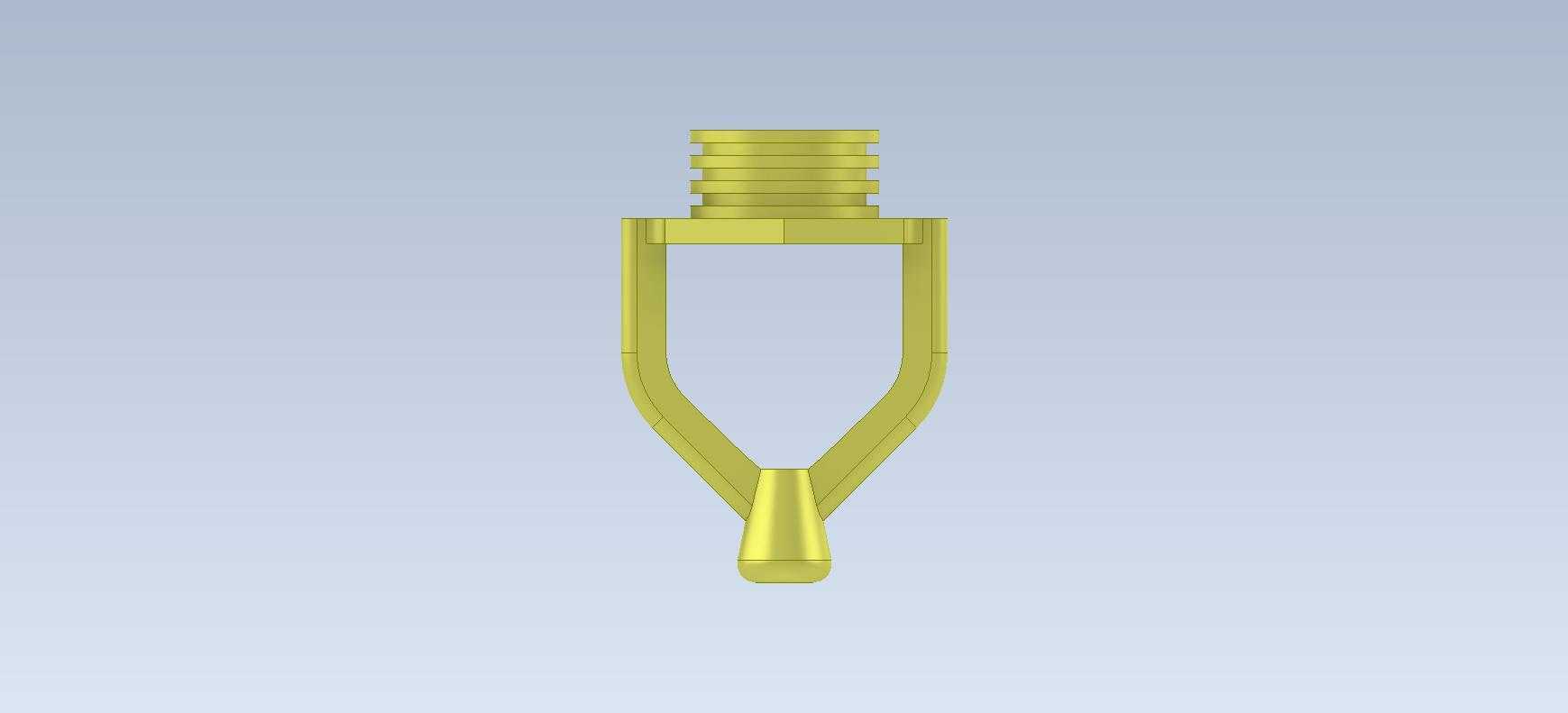

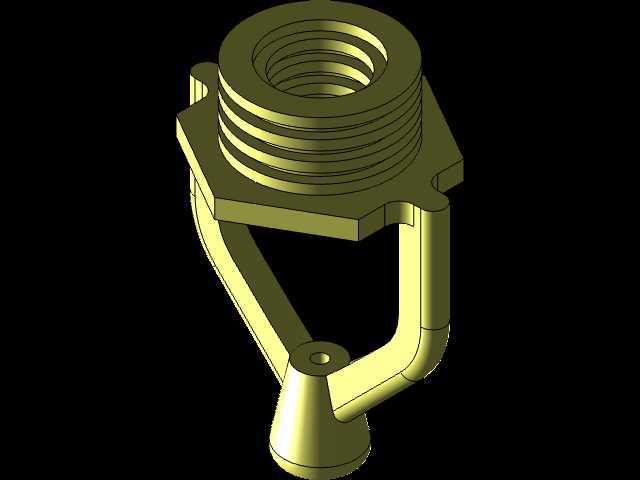

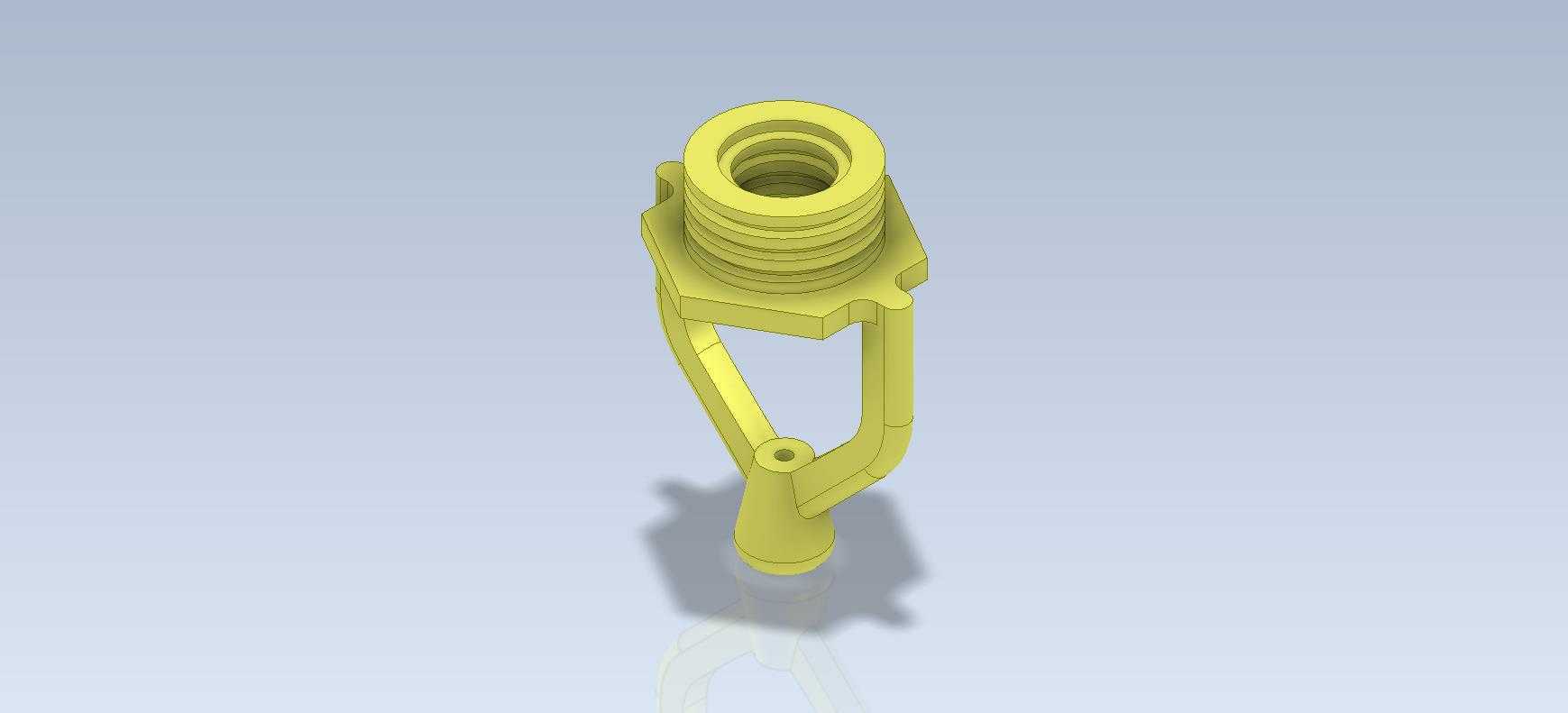

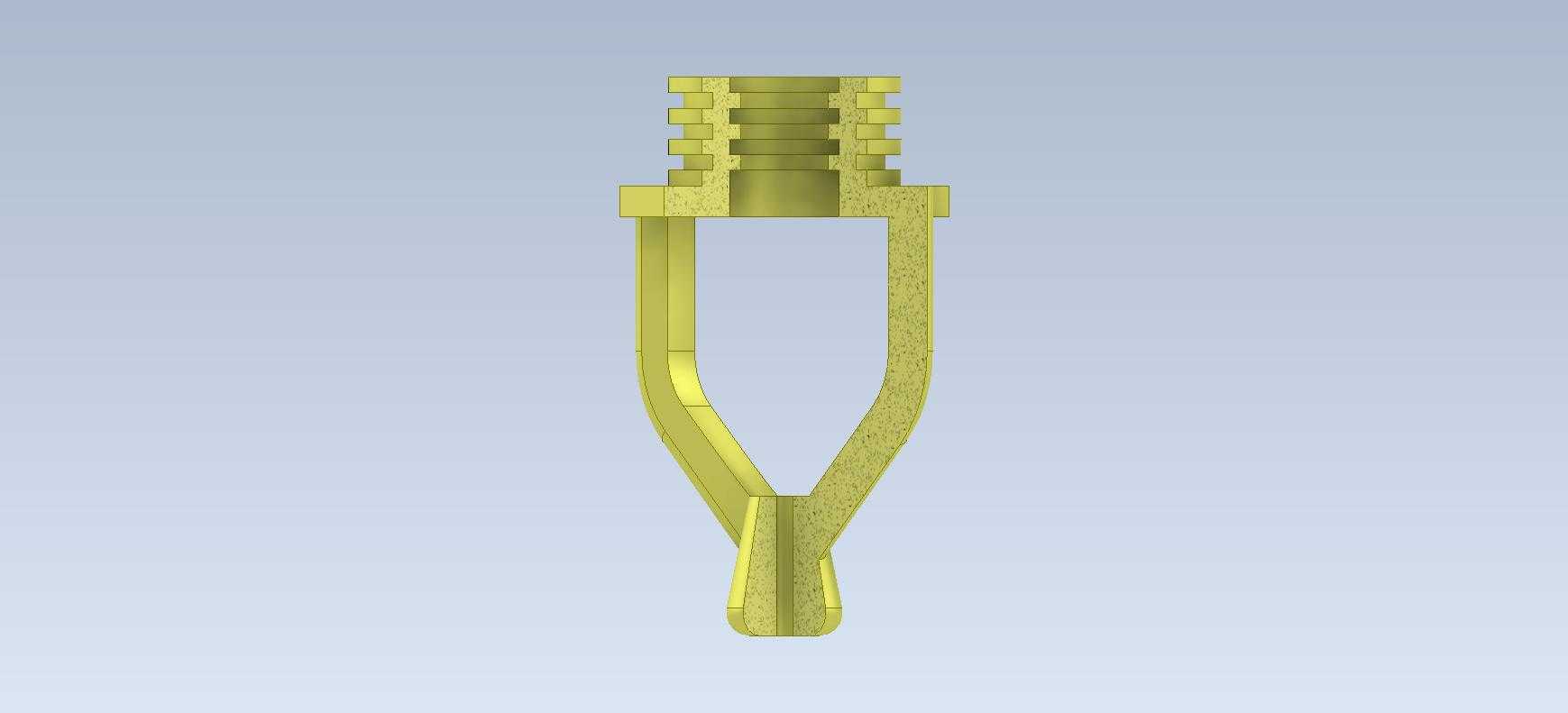

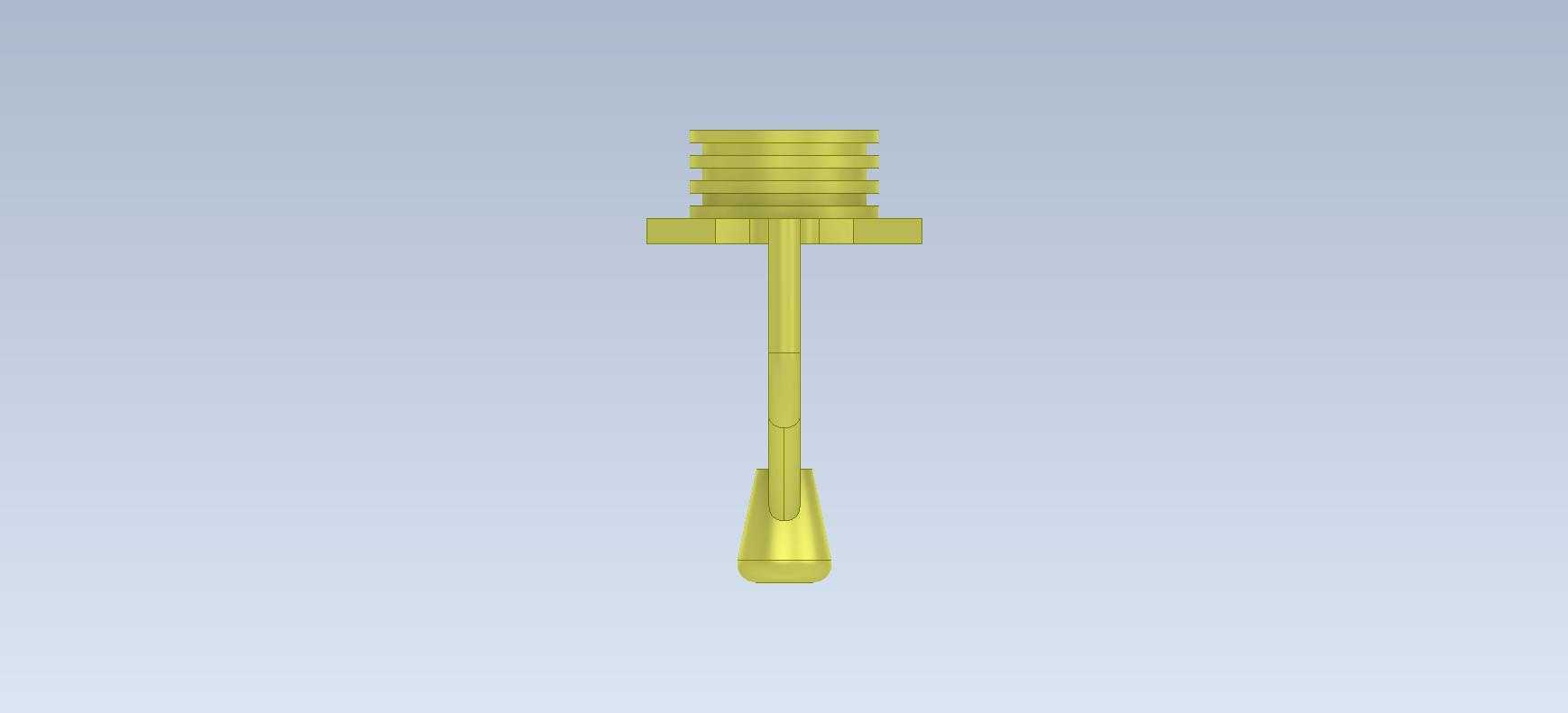

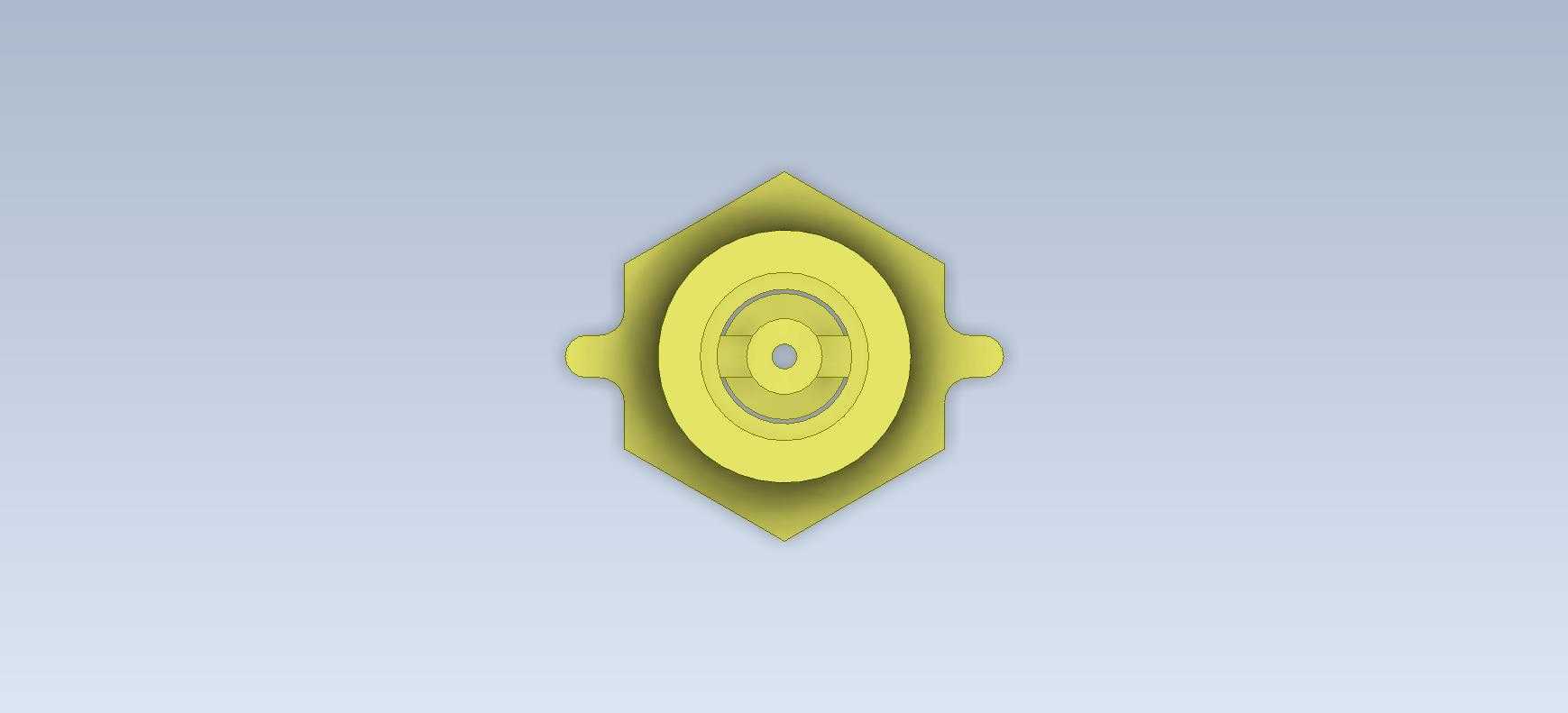

该零件属于典型的叉架类机械连接件,上部采用外螺纹加六角台的结构设计,六角台的对边尺寸适配常规开口扳手的作业空间,能够在装配过程中提供足够的扭矩承载面,避免拧紧时出现打滑损伤零件表面的问题,上部的外螺纹段可匹配对应规格的内螺纹接口,实现管路或者杆件的刚性连接,螺纹段末端的内孔为贯通式设计,可满足流体介质穿通或者杆件插入定位的需求。下部的叉形支臂采用对称式结构设计,两支臂之间预留了足够的摆动间隙,支臂末端的同轴销孔可配合圆柱销实现与其他活动构件的铰接,让连接部位具备一定角度的摆动自由度,能够补偿装配过程中产生的位置偏差,也可适配设备运行时的小幅位移需求,避免刚性连接在交变载荷下出现应力断裂的问题。
支臂与下部锥形端头采用平滑过渡的曲面连接,锥形端头的锥度经过优化,既可以作为插接定位的导向段,快速对准配套的安装孔位,也能够在插接到位后通过锥面配合实现自动定心,减少装配时的调整工作量。从建模逻辑来看,该零件的建模过程完全遵循机械设计的常规流程,首先绘制上部螺纹段与六角台的旋转截面,通过旋转特征生成主体基座,之后绘制叉形支臂的拉伸截面,注意支臂与基座连接处的圆角过渡,避免应力集中,再通过拉伸切除生成销孔与上部内孔,最后添加螺纹特征与各部位的工艺圆角,整个建模过程需要重点关注各特征之间的位置公差,尤其是下部销孔与上部螺纹轴线的同轴度、两支臂的对称度,这些形位公差直接影响零件装配后的动作顺畅度。
在实际工程应用中,这类零件常出现在小型流体控制设备的管路连接部位、轻工机械的连杆传动机构中,作为铰接式接头使用,既可以实现管路的连通,也能够通过铰接结构补偿设备运行中的振动位移,相比纯刚性的螺纹接头,这类带叉架的铰接接头抗振动疲劳性能更好,在有小幅往复摆动的工况下使用寿命更长。设计时需要重点校核支臂的截面强度,尤其是支臂与六角台连接的根部位置,在承受侧向载荷时该位置应力集中系数最高,需要通过合理的圆角半径降低应力峰值,同时上部螺纹的旋合长度需要满足连接强度要求,避免在拉力载荷下出现螺纹滑牙的问题,下部销孔的直径需要与配套销轴采用间隙配合,保证铰接转动时无卡滞,同时配合间隙不能过大,避免出现晃动影响传动精度。
安装时首先将上部螺纹段拧入对应的基座内螺纹中,通过六角台施加拧紧扭矩,保证螺纹连接的预紧力符合设计要求,之后将配套的活动构件放入两支臂之间的间隙中,对准销孔后打入圆柱销,完成铰接装配,装配后需要手动测试铰接部位的摆动灵活性,确认无卡滞、无异常晃动后即可投入使用。这类零件的建模练习能够帮助初学者快速掌握旋转、拉伸、切除、圆角等基础建模特征的使用方法,同时理解叉架类零件的结构设计逻辑,掌握形位公差在建模过程中的控制方法,为后续复杂机械零件的建模打下基础。
