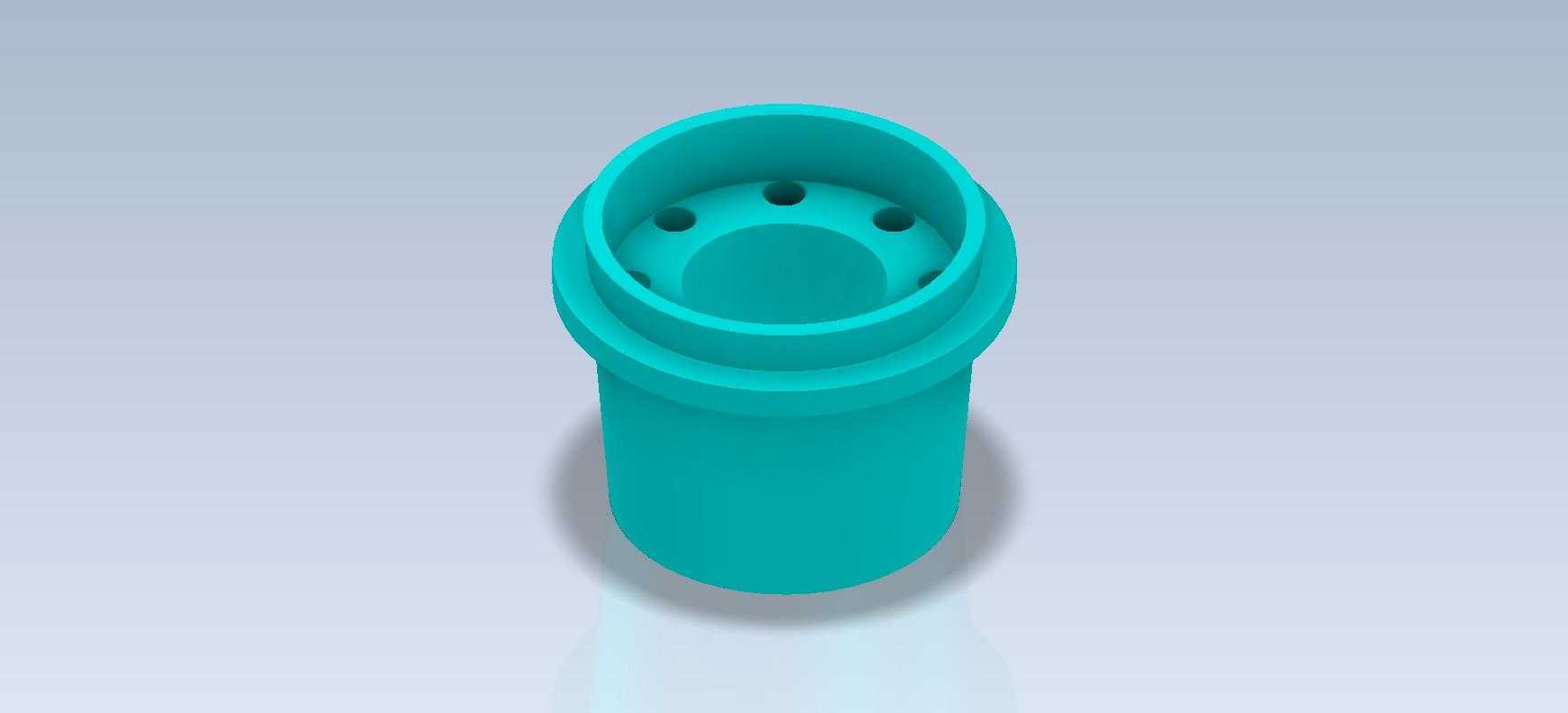

带侧孔阶梯式圆筒形机械连接构件

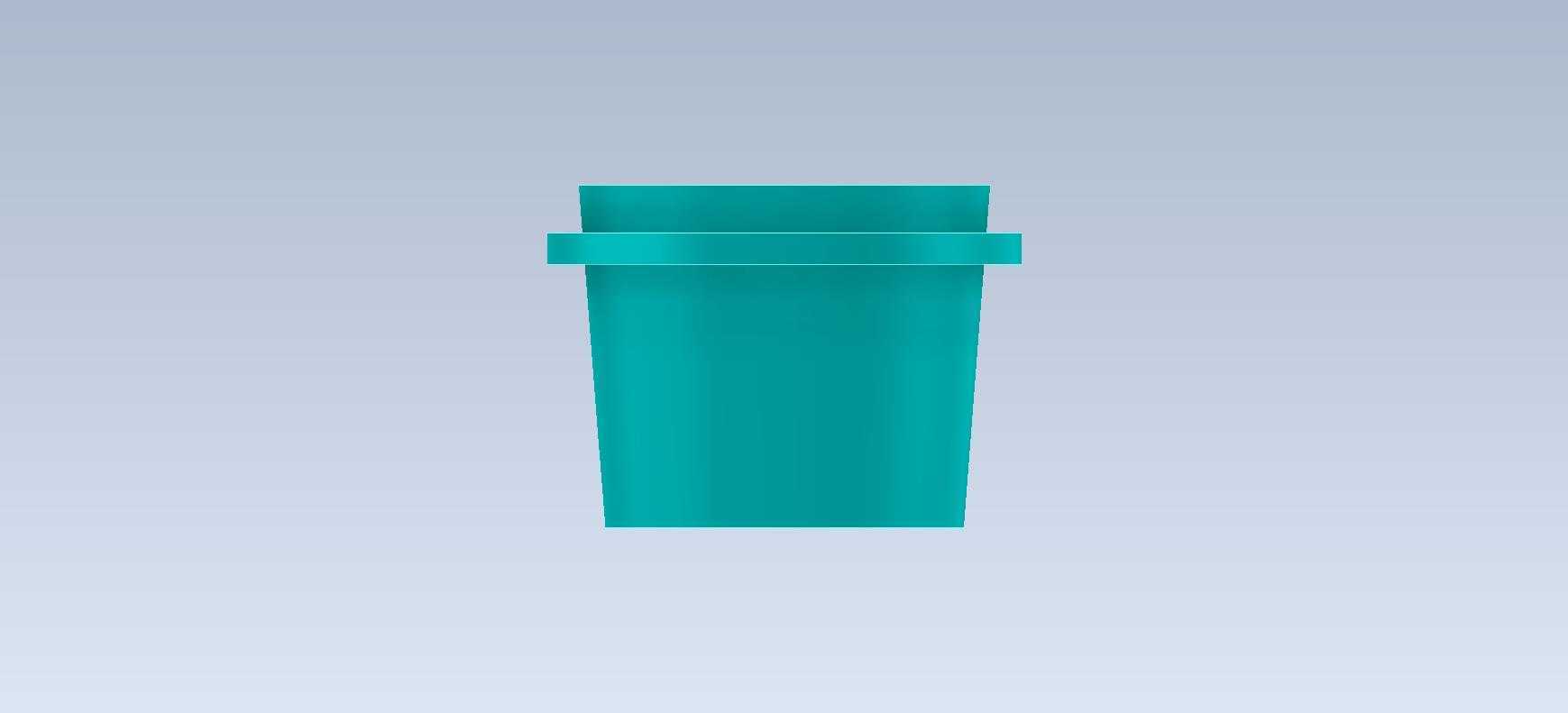

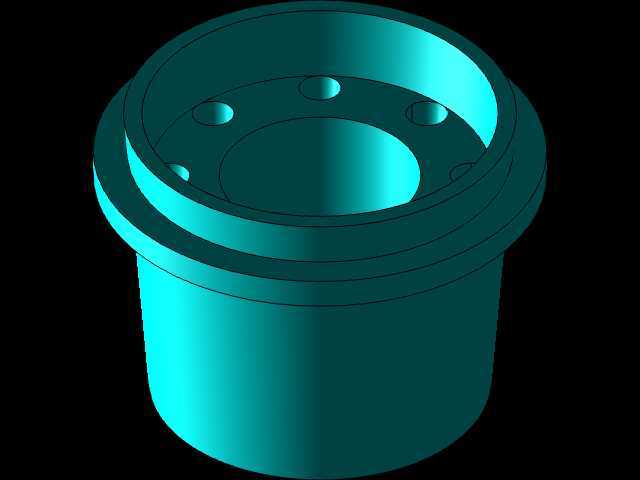

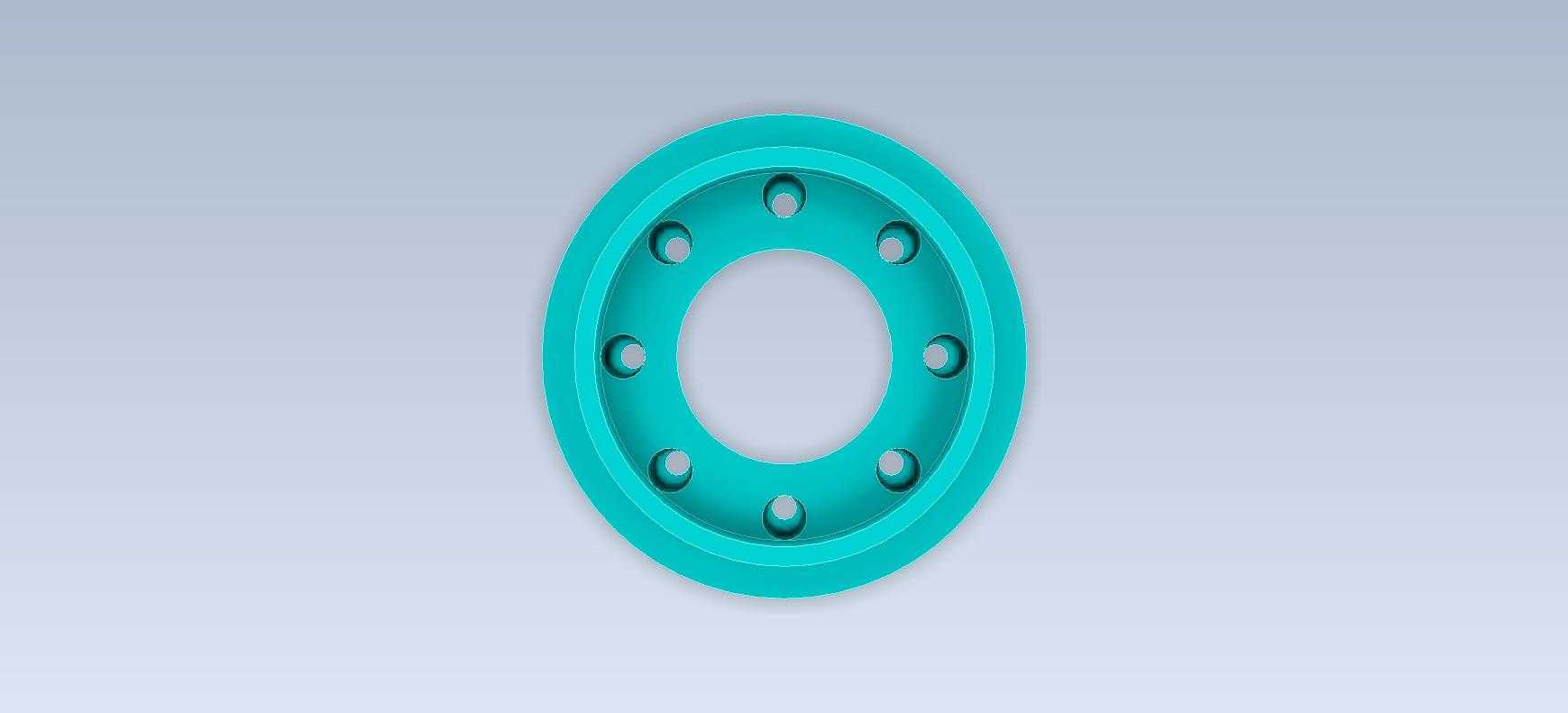

　　上部内腔均匀分布的六个径向小孔，是介质分流、压力平衡或者锁止销穿装的功能结构，若用于流体回路，这些小孔可将主路介质均匀导入环形腔室，实现多支路均流输出；若用于机械定位场景，这些孔位可穿装圆柱销，实现与上部端盖或者外接插件的周向锁止，避免构件工作时出现周向转动偏移。下部的直筒段为主体插接结构，外圆面需与安装基座的内孔保持合适的配合公差，通常选用H7/h6的间隙配合，既保证安装时可顺利插入，又不会因配合间隙过大导致运行时出现晃动，直筒段的长度需匹配安装基座的孔深，保证插接后上端法兰面能完全贴合基座表面，不会出现悬空或者插入不到位的情况。该类带侧孔的阶梯圆筒构件，在流体管路系统、小型气动执行机构端部、低压介质输送支路中有着广泛的应用场景，常作为管路转接接头、阀芯导向套、小型腔体端接结构使用，承担介质导流、部件定位、相邻组件连接限位的核心作用。从结构功能来看，构件上部的扩径法兰边主要承担轴向限位作用，安装时可抵接在安装基座的台阶面上，避免构件整体滑入安装孔内，同时法兰边的端面可加装密封垫片，实现接合面的静密封，防止介质从安装缝隙处泄漏。

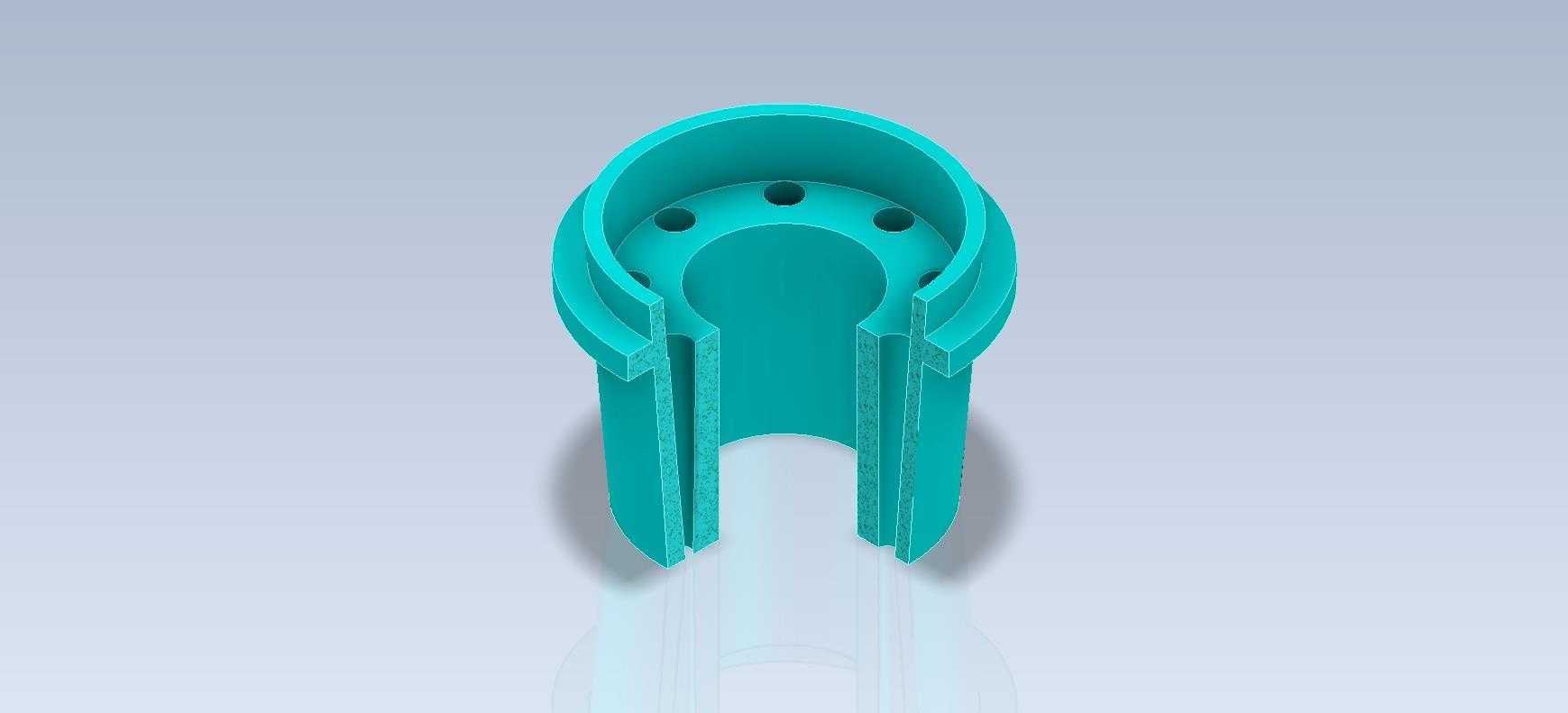

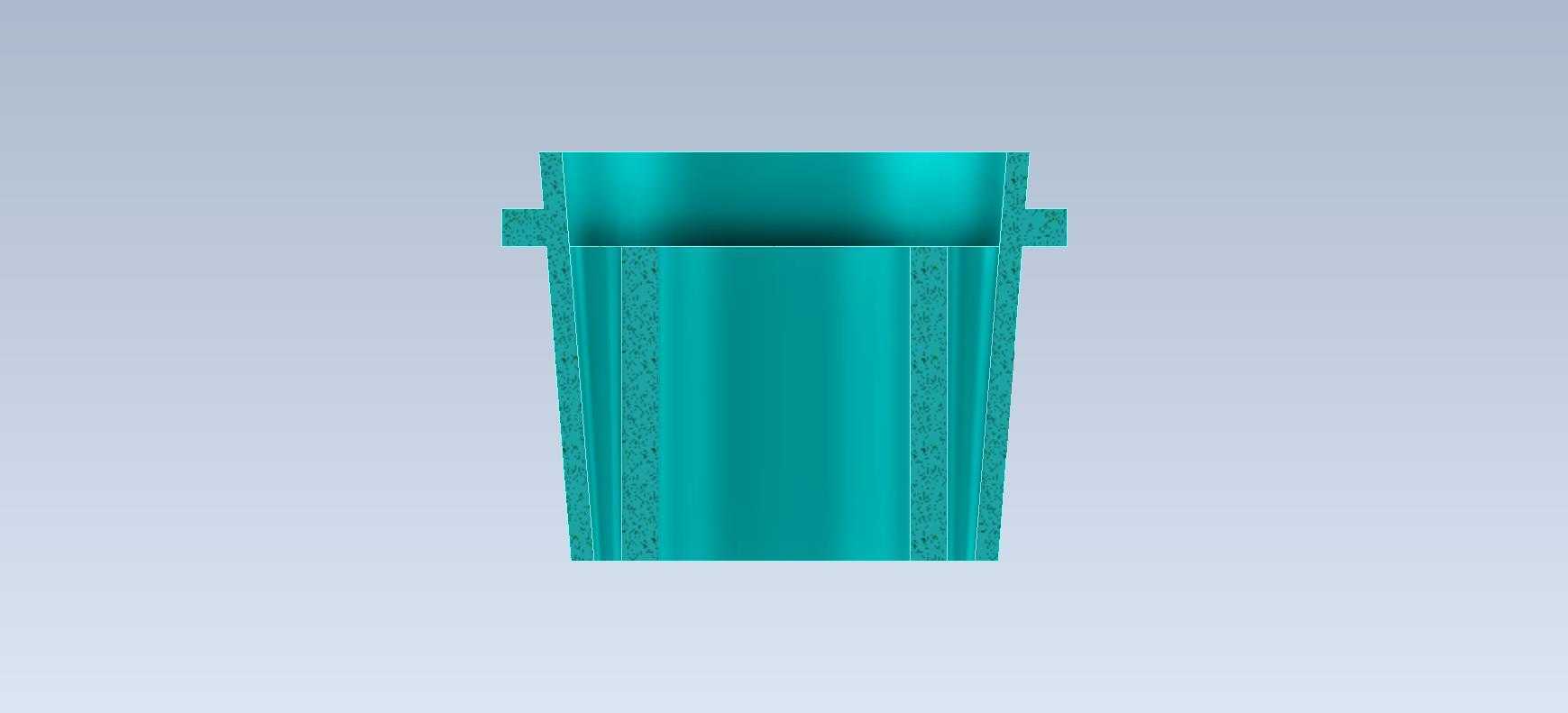

　　从设计思路层面，这类构件建模时优先采用旋转凸台命令生成主体毛坯，之后在上部内腔位置通过拉伸切除命令生成均布的径向小孔，建模过程中需重点关注各段壁厚的均匀性，尤其是上部扩径位置与直筒段的过渡圆角，需设置合理的R角避免应力集中，若用于承压场景，过渡圆角半径通常取壁厚的0.2-0.3倍，可有效降低加压工况下的应力集中系数，避免长期承压出现开裂失效。构件的内腔采用阶梯式设计，上部大直径内腔可容纳外接插件或者阀芯组件，下部小直径内腔为介质主流通孔或者杆件导向通道，两段内腔的同轴度需控制在0.02mm以内，避免后续装配时出现阀芯卡滞、介质偏流的问题。

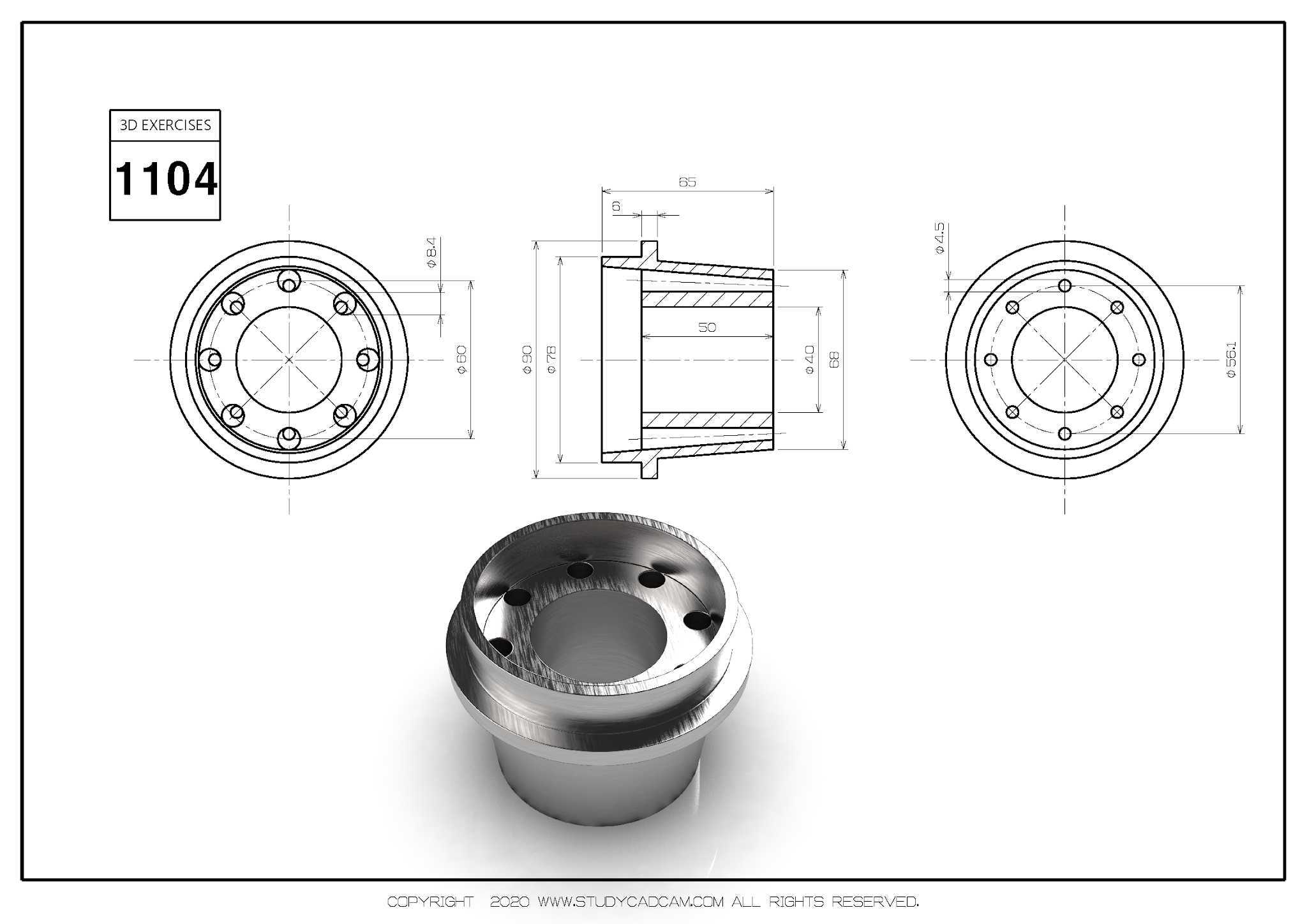

　　外形尺寸方面，上部法兰边的外径通常比下部直筒段外径大15%-20%，既保证足够的限位承压面积，又不会因法兰尺寸过大造成安装空间浪费；上部均布小孔的中心需位于同一圆周上，孔中心距上端面的距离需保证孔边到上端面的壁厚不小于小孔直径，避免端面位置强度不足。安装边界上，该构件适配的安装基座需加工对应尺寸的台阶孔，台阶面的平面度需控制在0.01mm以内，保证法兰面贴合后密封可靠；若用于流体输送场景，直筒段外圆可根据介质特性加装O型密封圈，密封圈槽的尺寸需匹配所选密封圈的线径，保证压缩量在15%-25%之间，实现可靠的径向密封。

　　这类构件的材质通常根据使用场景选择，普通气动回路可选用尼龙或者POM材质加工，承压水回路可选用黄铜或者304不锈钢，有耐磨需求的导向套场景可选用锡青铜或者填充PTFE材质，不同材质的加工公差需根据材料的膨胀系数做适当调整，避免温度变化时出现配合过紧或者间隙超差的问题。建模过程中还需注意拔模角度的设置，若采用注塑工艺生产，直筒段外圆需设置不大于1°的拔模斜度，方便脱模；若采用机加工工艺生产，则无需设置拔模角，直接保证圆柱度要求即可。上部的六个小孔需采用圆周阵列命令生成，阵列时需保证每个孔的轴线都通过构件的中心轴线，避免出现孔位偏斜导致装配时锁止销无法穿入或者介质分流不均的问题。
