带加强筋法兰式支撑基座结构练习件

日常做结构设计练手的时候，这类带径向加强筋的法兰支撑件是很典型的入门到进阶过渡练习题材，很多刚接触三维建模的工程师都会从这类零件入手，去掌握拉伸、筋特征、圆周阵列这些常用命令的实操逻辑，同时也能理解支撑类零件的受力设计思路。先从实际应用场景来说，这类结构常见于小型机电设备的支撑定位环节，比如小型传感器的安装支座、低压电气柜内的元件固定座、小型传动机构的端部支撑座，甚至部分桌面级自动化设备的脚座也会采用类似结构，核心作用是给上方的柱状部件提供稳定的承托，同时通过底部法兰实现和安装基面的可靠固定。

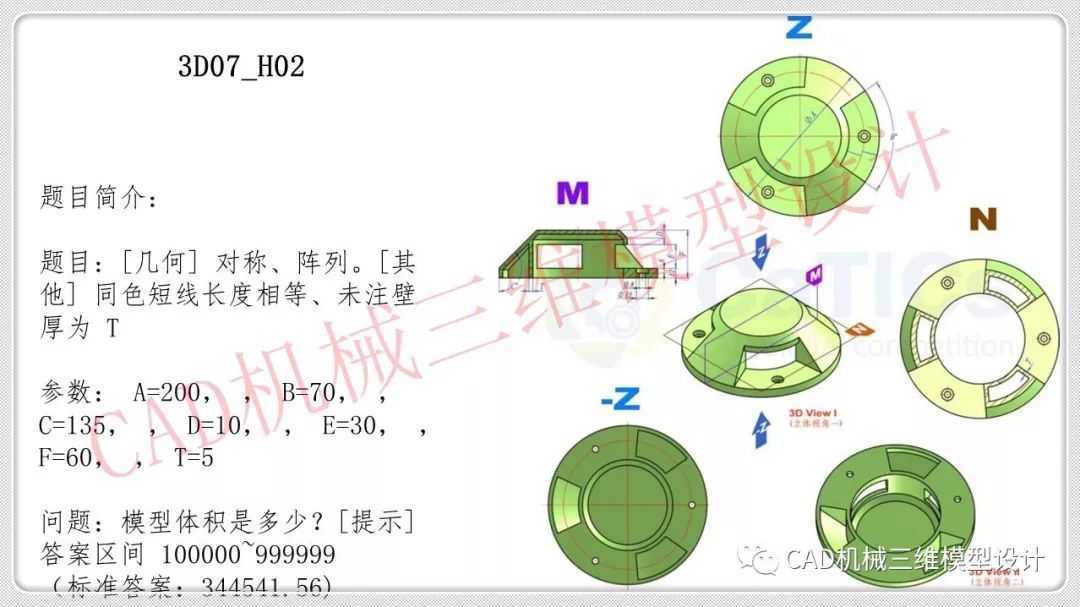

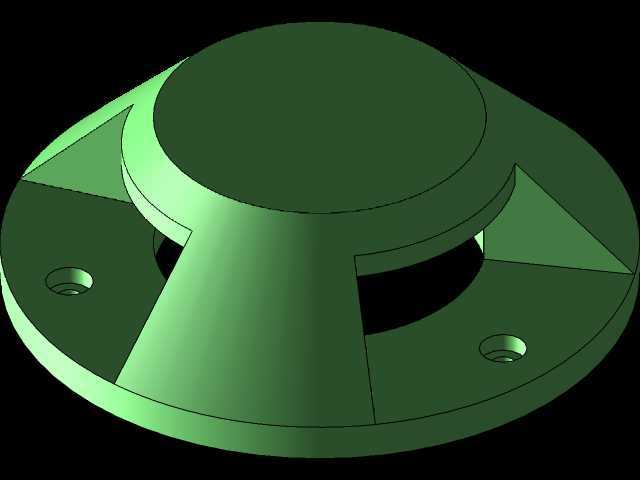

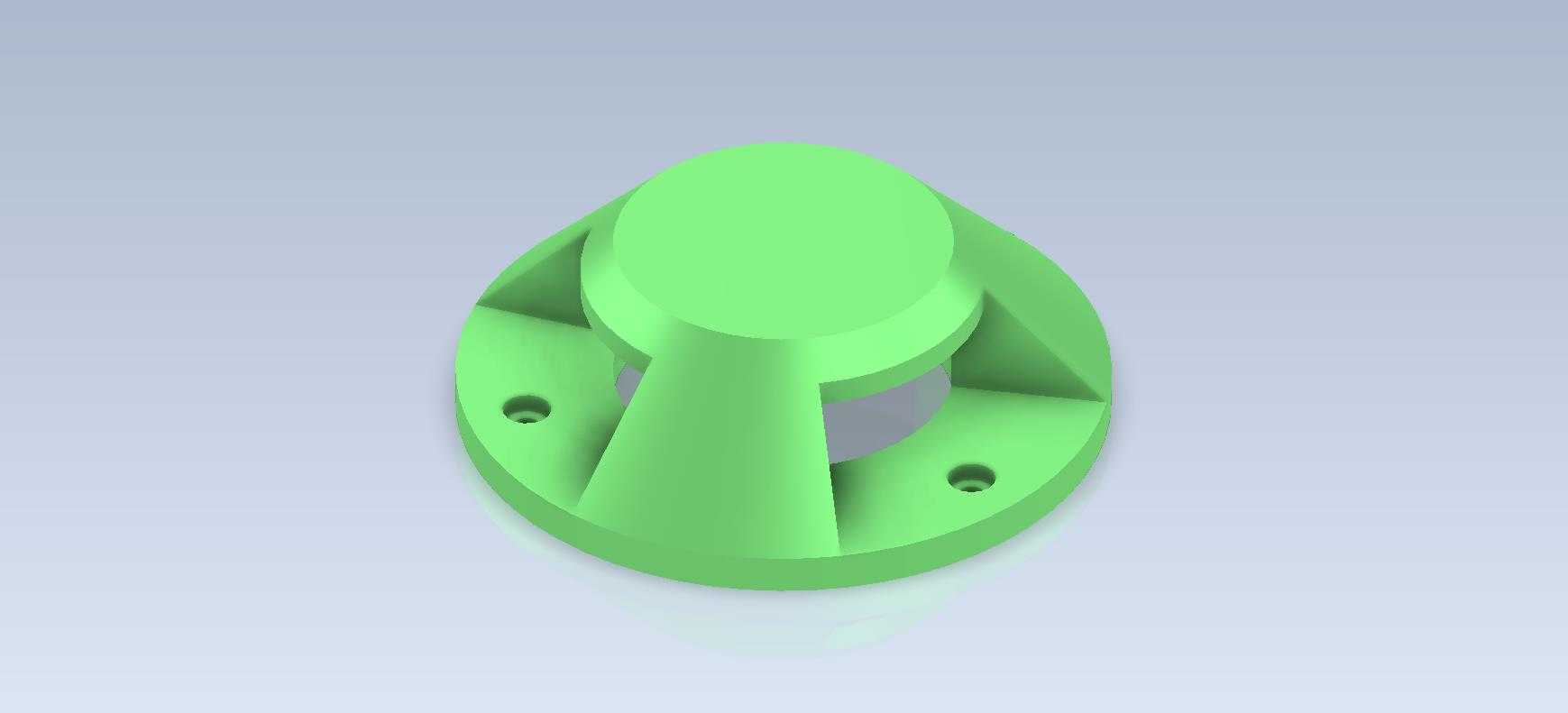

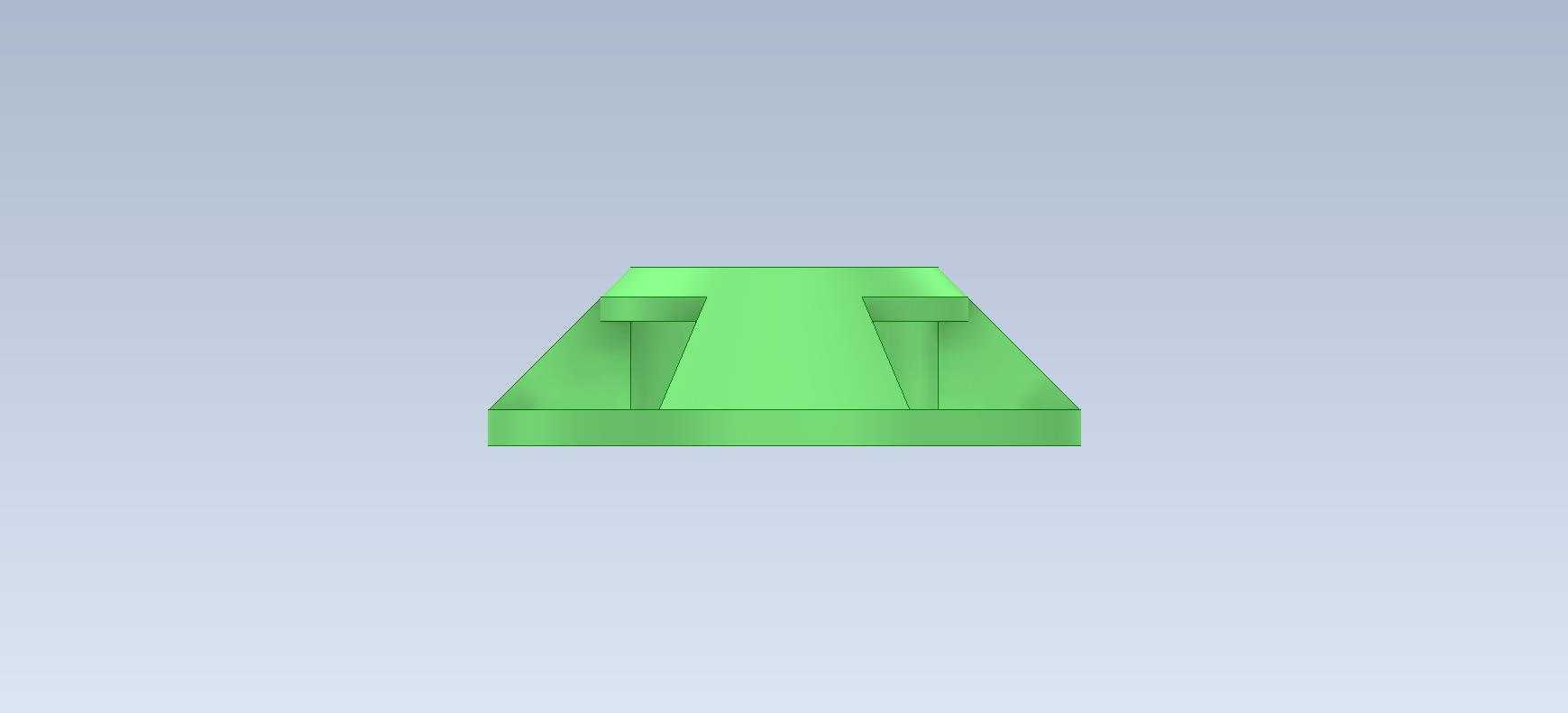

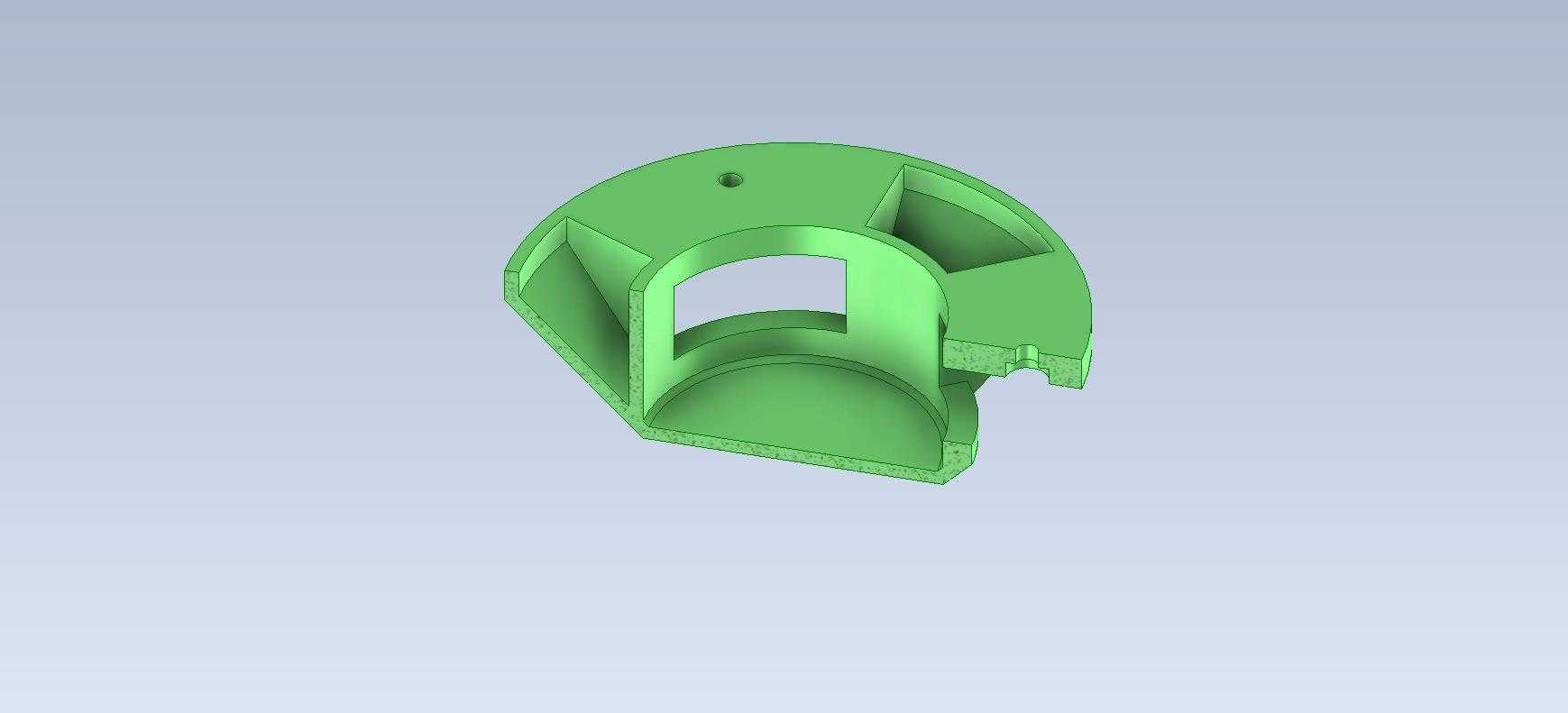

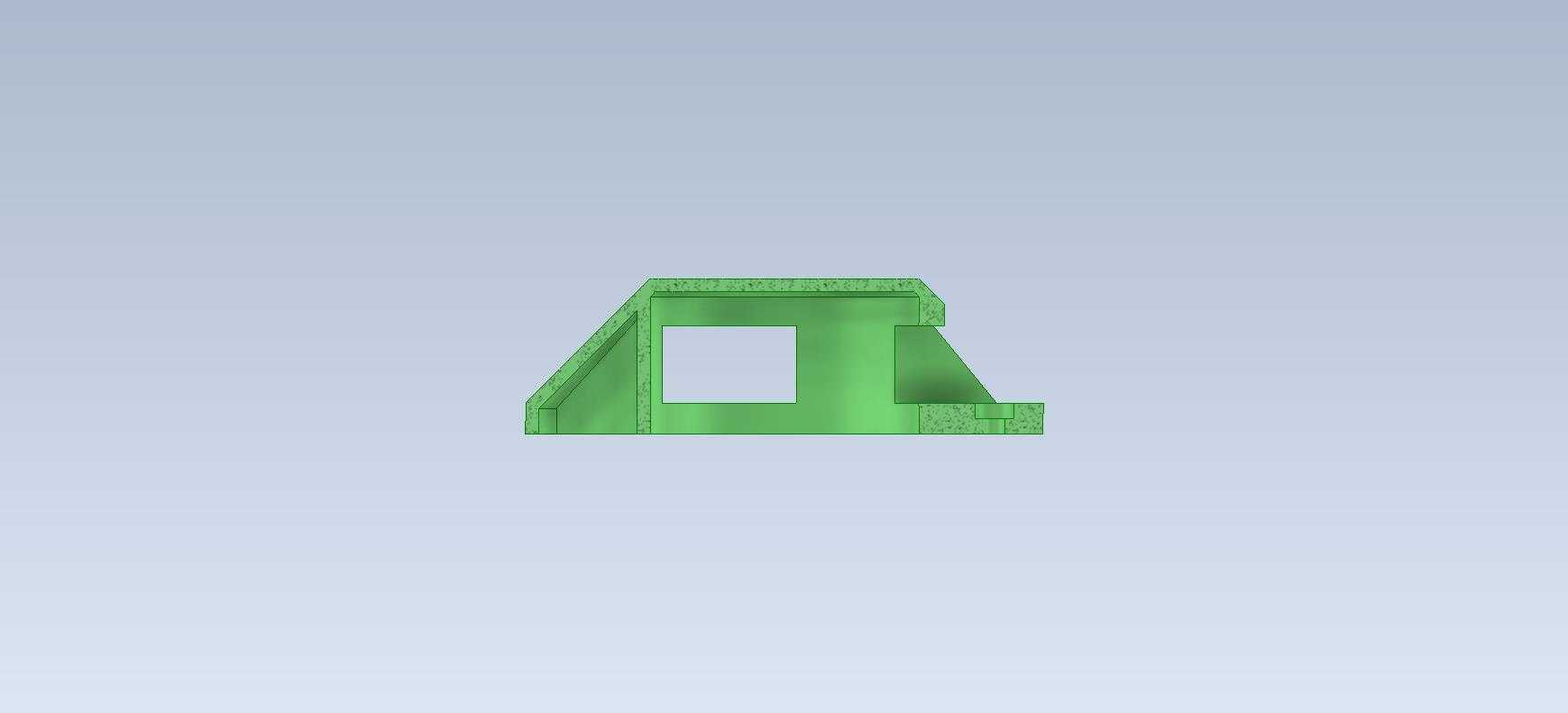

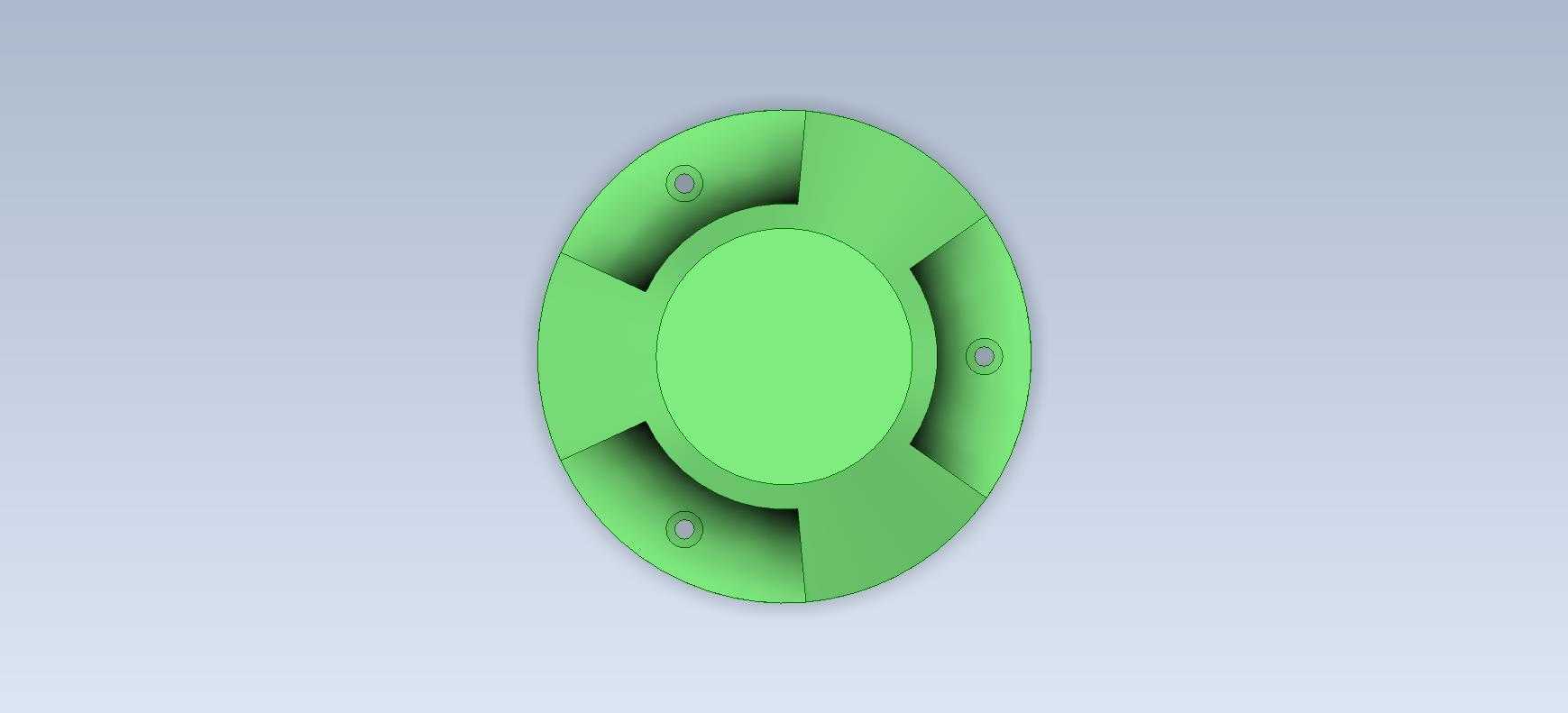

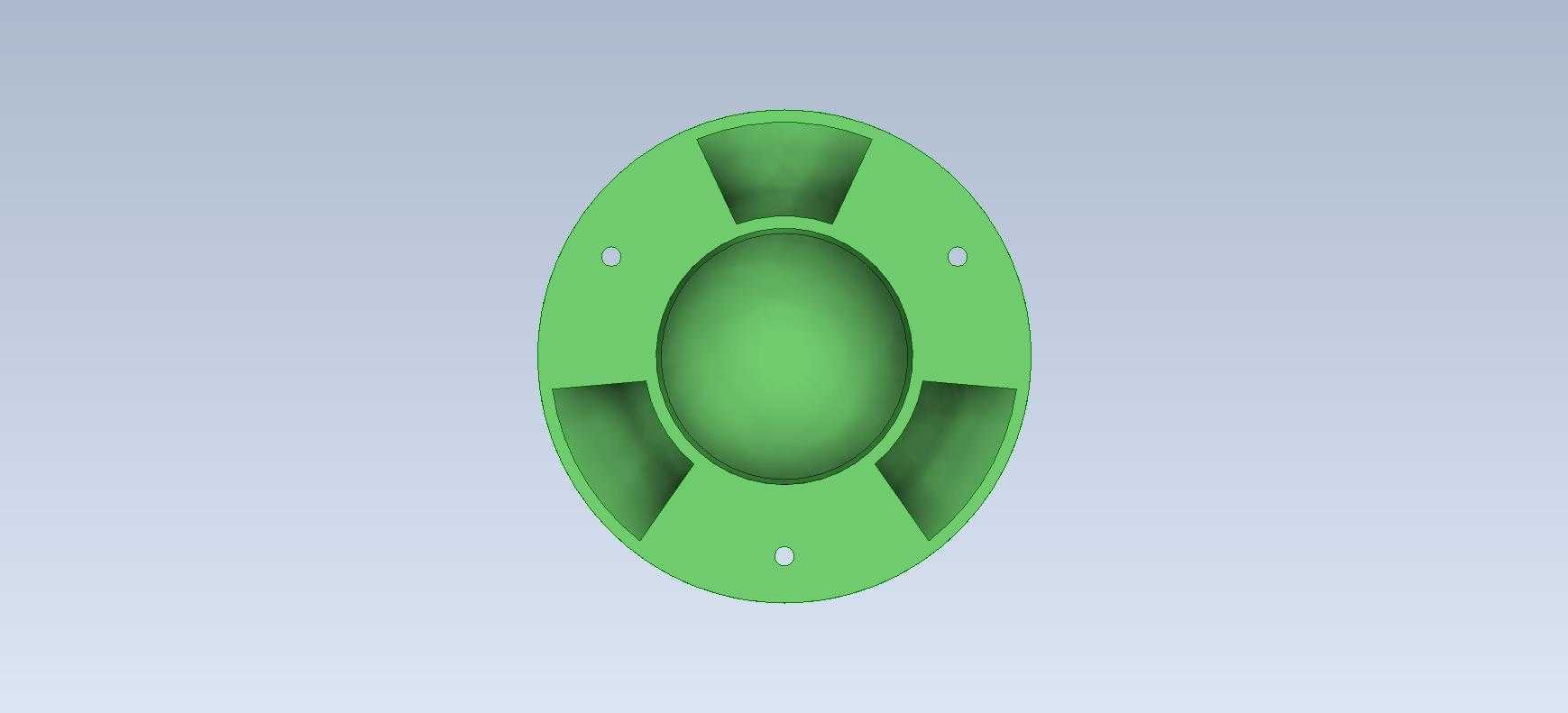

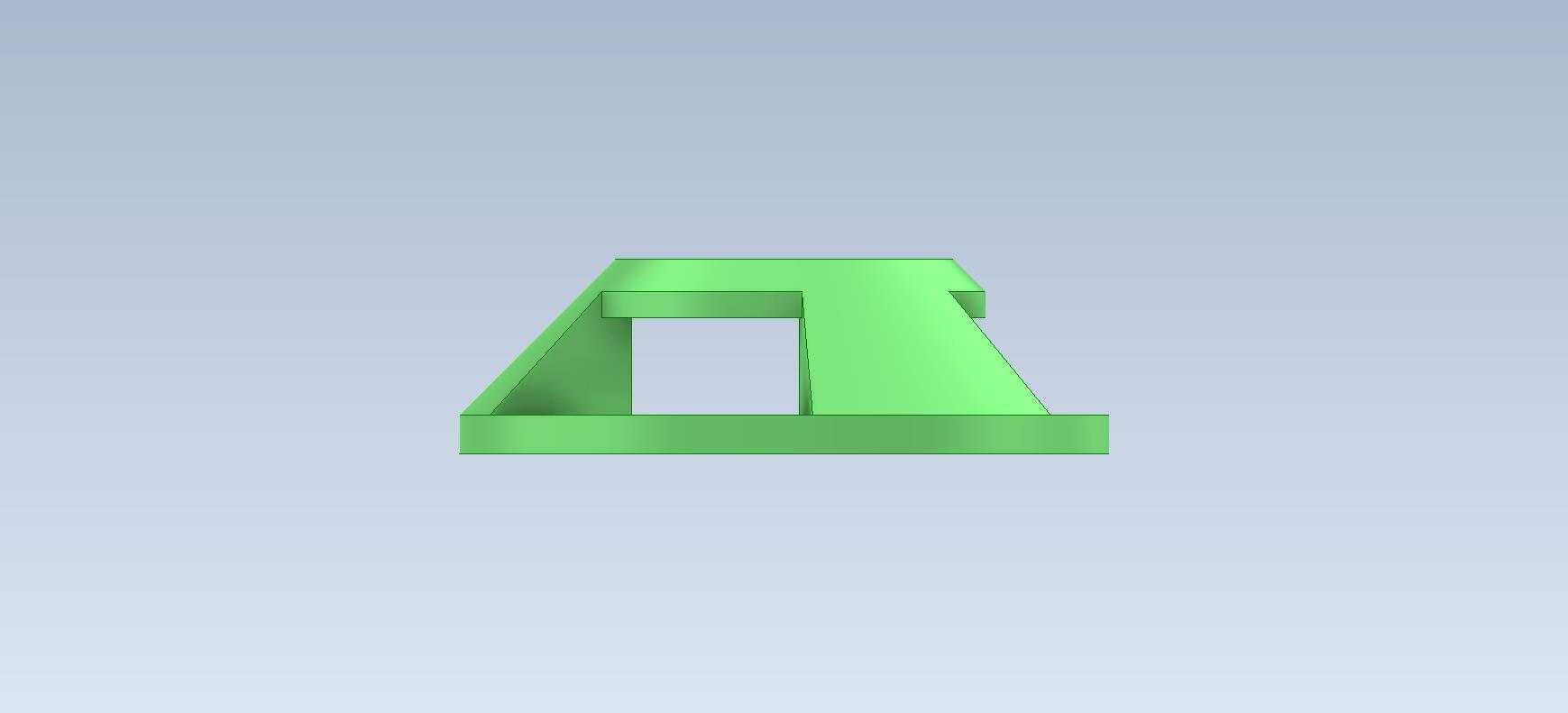

从功能特性上拆解，这个零件的结构逻辑非常清晰：上方的圆柱凸台是核心配合面，用来和被支撑的柱状零件做轴孔配合或者端面贴合，凸台的直径和高度需要匹配被支撑件的安装尺寸，保证配合后不会出现径向晃动；底部的法兰盘是安装基准面，盘面上均匀分布的两个安装孔是用来穿装固定螺丝的，孔位的中心距、孔径大小直接决定了安装时的适配性，设计时需要预留足够的螺丝安装空间，避免螺丝头和筋位发生干涉；连接凸台和法兰盘的是三块径向均匀分布的三角形加强筋，这部分是整个零件的强度核心，三角形的筋结构可以在不增加过多材料重量的前提下，大幅提升凸台和法兰之间的连接刚性，避免支撑时受到侧向力出现连接处断裂的问题，筋的厚度、高度以及和凸台、法兰的过渡圆角，都会直接影响整个零件的抗载荷能力，做建模的时候需要特别注意筋和相邻特征的衔接处不能出现零厚度或者尖锐棱角，不然后续做工程图或者有限元分析的时候很容易出错。

说到设计思路，这类支撑件的设计首先要明确载荷方向：如果主要承受竖直方向的压力，那筋的厚度可以适当做薄，法兰盘的厚度保证安装面的平面度即可；如果需要承受一定的侧向倾覆力，那就要适当增加筋的数量或者加厚筋的壁厚，同时法兰盘的外径也要相应加大，扩大安装支撑的跨距来提升稳定性。安装边界方面，这类零件的底部法兰面是安装基准，设计时需要保证法兰底面的平面度公差，避免安装后出现倾斜；安装孔的位置要做圆周均布，保证固定时受力均匀，孔的类型如果是穿装螺丝的过孔，孔径要比螺丝公称直径大0.2-0.5mm，方便安装时调整位置；上方凸台的端面如果是和被支撑件贴合，也要保证端面和法兰底面的平行度公差，避免被支撑件安装后出现垂直度偏差。

很多新手做这类零件建模的时候容易犯几个典型错误：一是加强筋和圆柱凸台的衔接处没有做过渡圆角，导致应力集中，实际生产或者使用的时候很容易在衔接位置开裂；二是安装孔的位置距离法兰外边缘或者筋位太近，导致安装时扳手没有操作空间，或者螺丝拧紧时边缘出现崩裂；三是凸台和法兰的同轴度没有做约束，建模的时候随意定位，导致后续装配时出现配合偏差。做这类练习件的时候，不要只追求把外形画出来，更要去思考每个结构存在的工程意义，比如为什么筋是三角形而不是矩形，为什么安装孔是两个而不是三个或者四个，为什么凸台要做一定的拔模斜度——这些细节都是实际生产和装配中总结出来的经验，三角形筋的材料利用率最高，两个安装孔在小尺寸法兰上既可以满足固定需求，又不会过多削弱法兰的结构强度，拔模斜度是为了方便注塑或者铸造的时候脱模。

另外从尺寸链的角度来说，这类零件的核心尺寸链是从法兰安装面到凸台上端面的高度尺寸，这个尺寸直接决定了被支撑件的安装高度，设计时需要根据整体设备的装配空间来确定，公差一般控制在±0.1mm以内就可以满足大部分普通场景的需求；凸台的外径尺寸如果是和其他零件做配合，要根据配合等级选择合适的公差带，比如间隙配合就选H7/g6之类的常用配合公差，如果只是端面贴合支撑，那尺寸公差可以适当放宽。还有一个容易被忽略的细节是零件的壁厚均匀性，不管是用塑料注塑还是金属铸造生产，这类零件的各个位置壁厚要尽量保持一致，避免出现壁厚突变导致的缩孔、变形等缺陷，加强筋的厚度一般不要超过主体壁厚的0.8倍，防止筋位背面出现缩痕影响外观和安装精度。
