斜楔式定位锁紧机械零件结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867376
  • 斜楔式定位锁紧机械零件结构设计
  • 斜楔式定位锁紧机械零件结构设计
  • 斜楔式定位锁紧机械零件结构设计
  • 斜楔式定位锁紧机械零件结构设计
  • 斜楔式定位锁紧机械零件结构设计
  • 斜楔式定位锁紧机械零件结构设计
  • 斜楔式定位锁紧机械零件结构设计

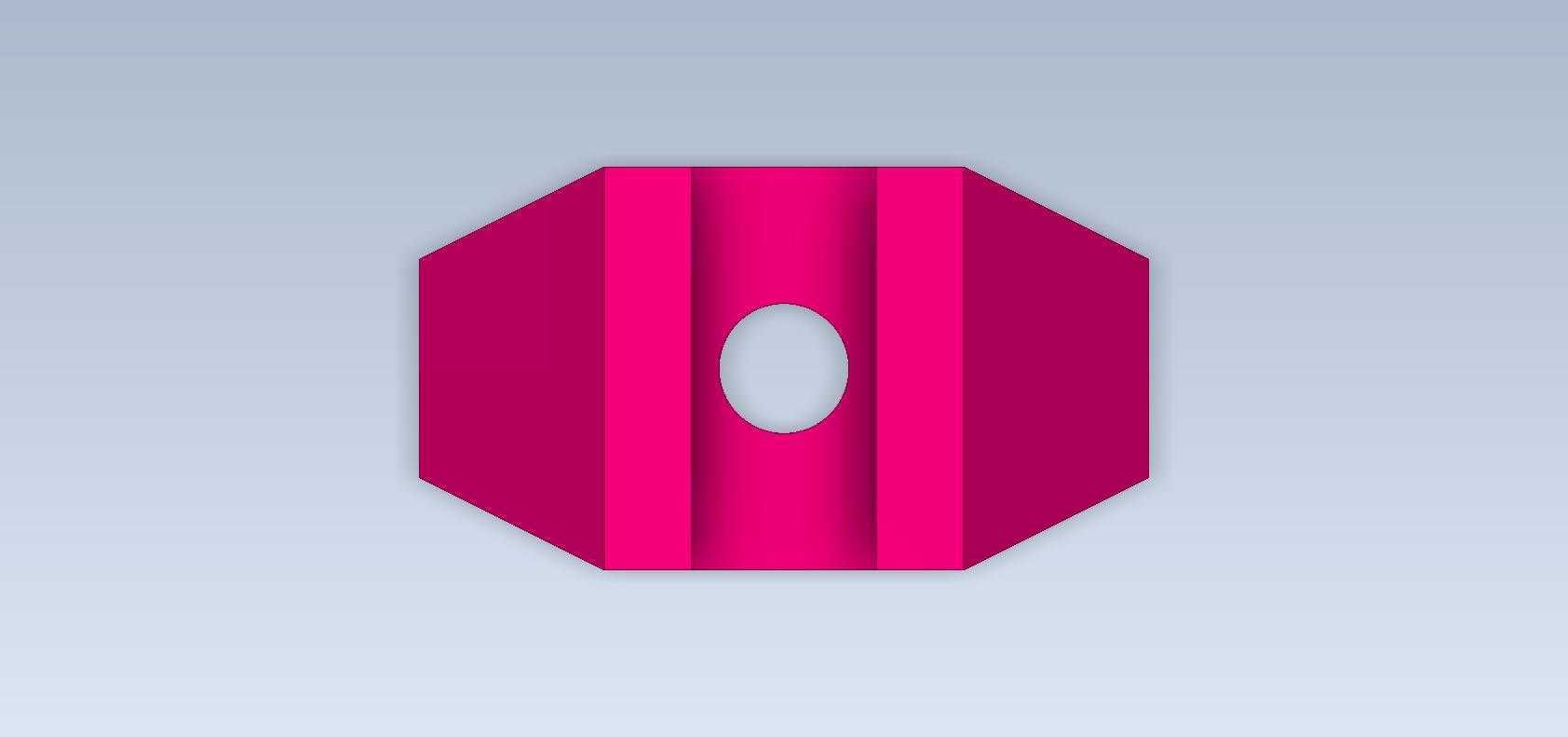

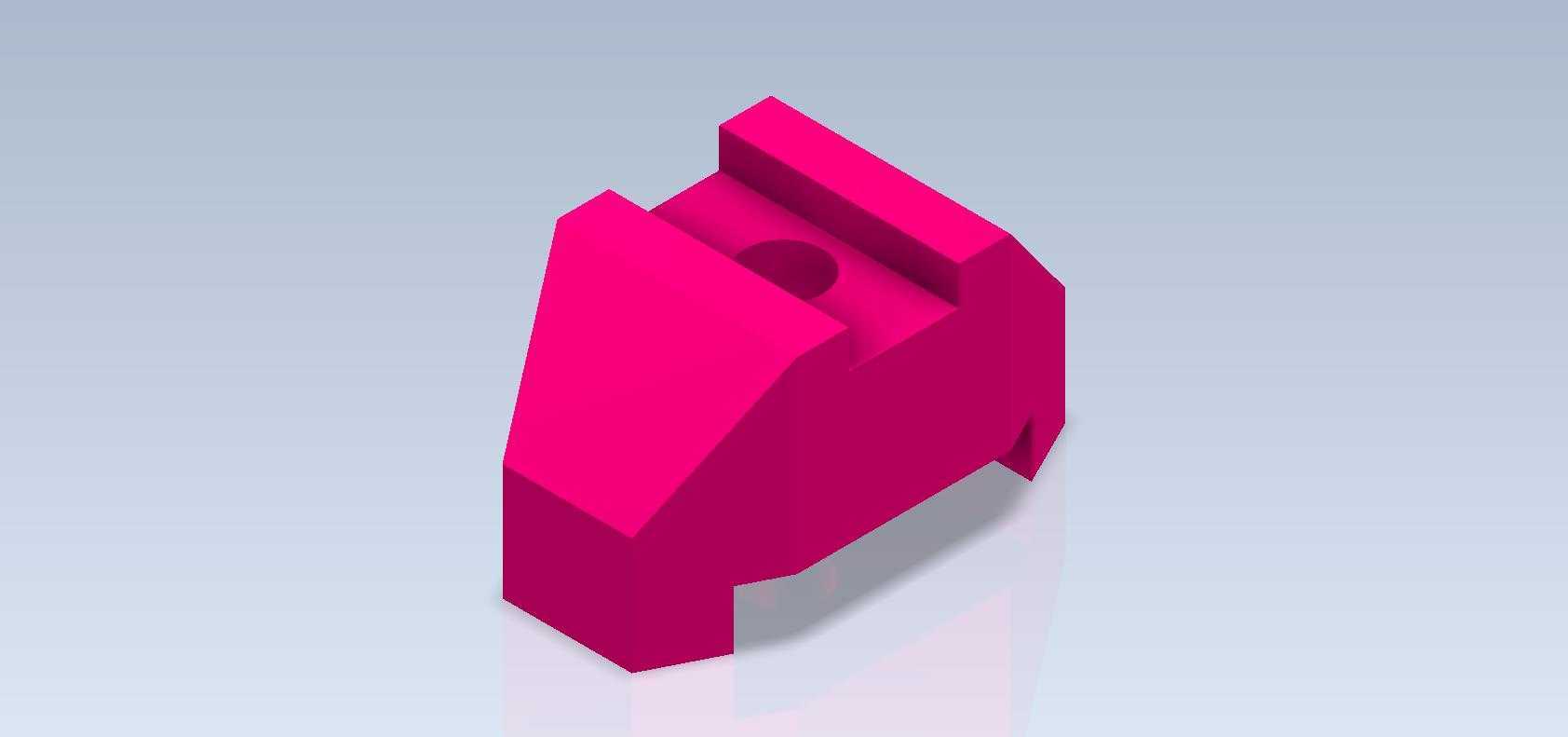

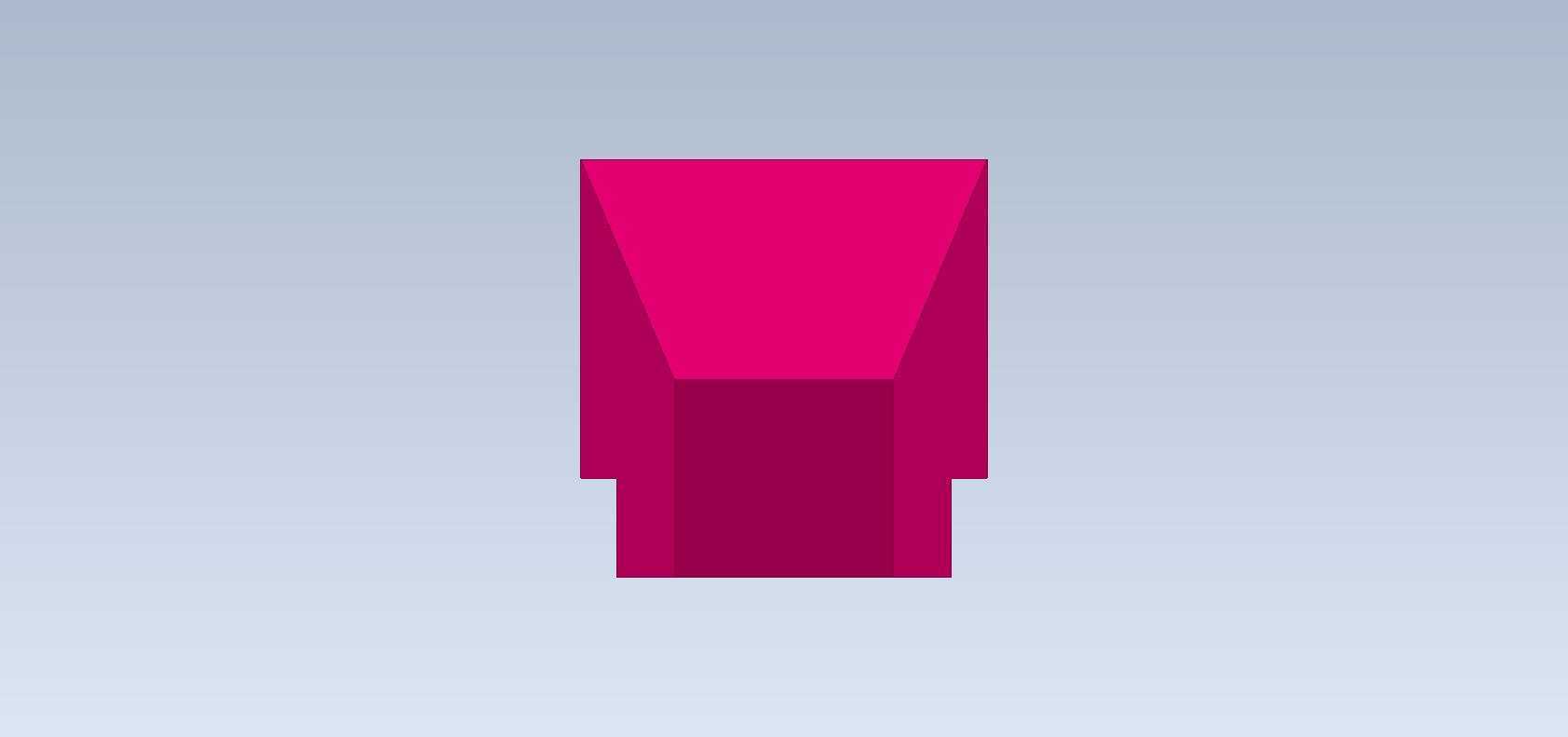

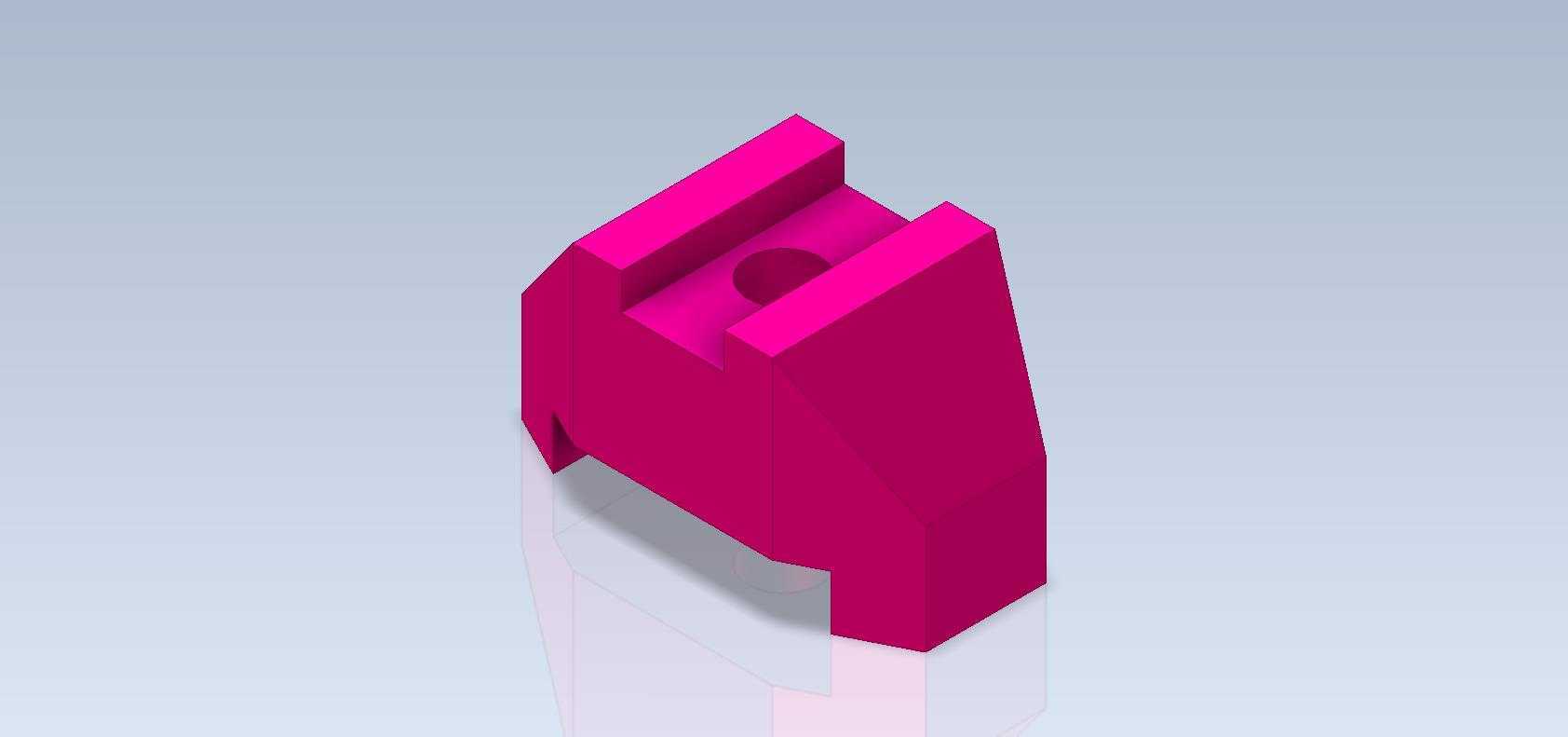

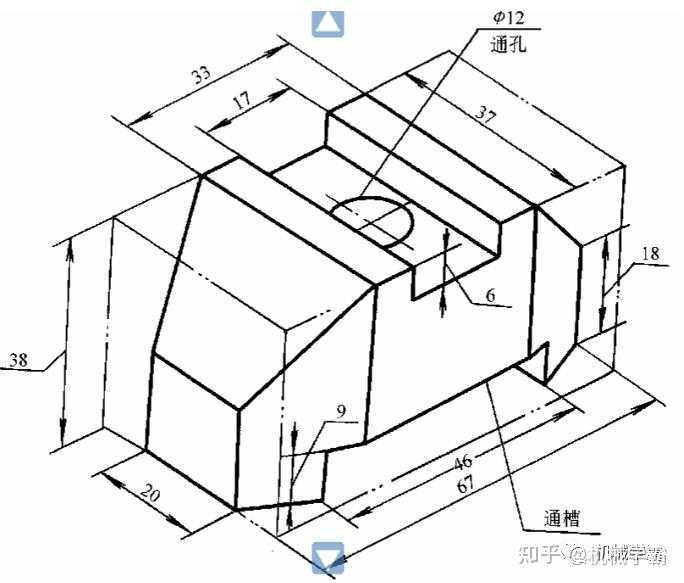

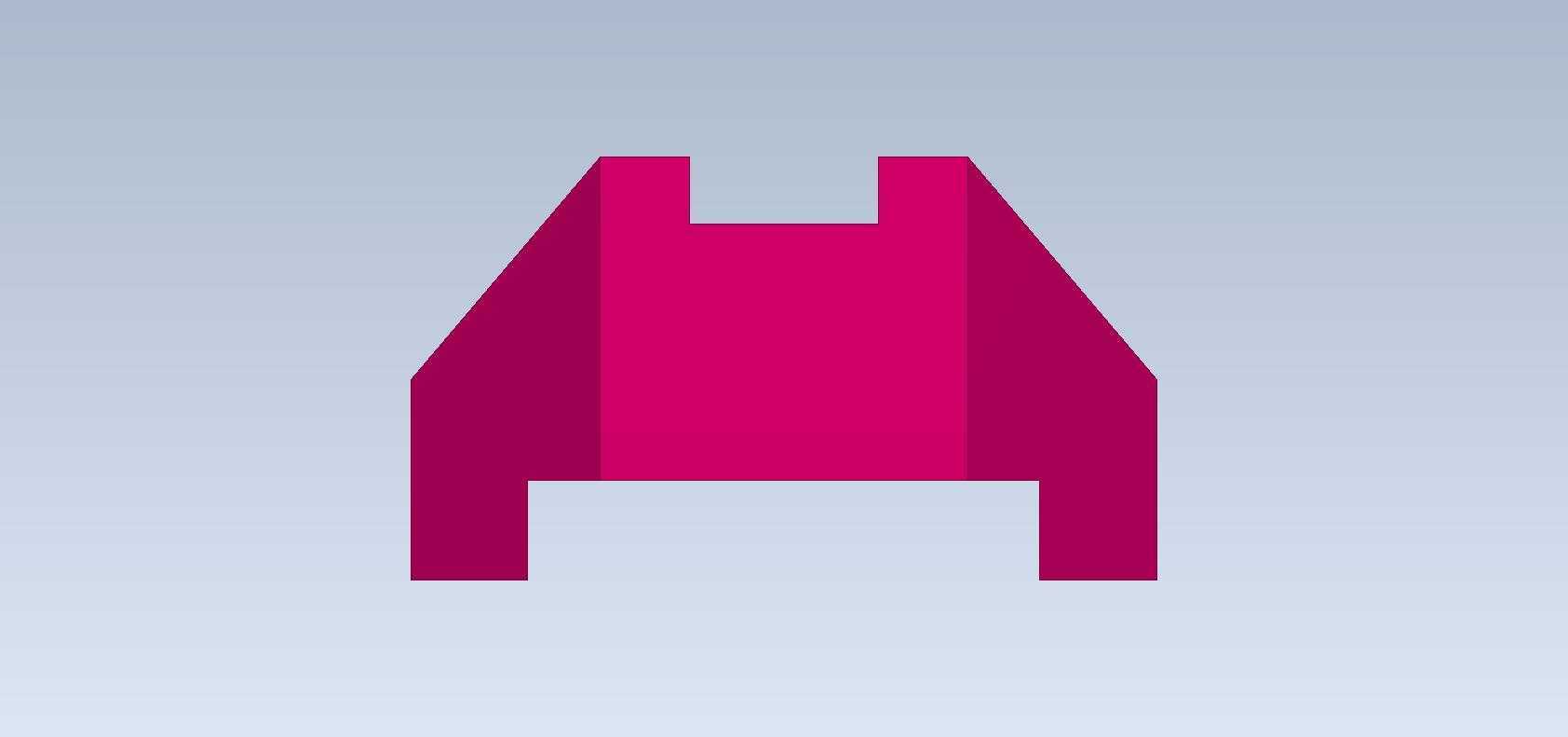

  零件顶部设计有凸起的导向棱边,对应的安装基座上会加工匹配的导向槽,装配时棱边嵌入槽内,既可以限制零件上下方向的窜动,也能保证每次锁紧进给的方向一致性,避免长期使用后出现偏磨导致定位精度下降。零件中部的通孔是安装锁紧销的位置,销孔与斜楔面的位置公差需要控制在0.02mm以内,保证锁紧力的传递方向与进给方向同轴,不会出现侧向分力导致零件卡滞。零件底部做了切边处理,留出了足够的排屑空间,在机加工工位使用时,金属切屑、切削液不会堆积在安装槽底部导致零件无法复位,日常维护时只需要用压缩空气吹扫安装槽即可,不需要频繁拆解零件清理。在工装夹具、小型自动化装配工位的定位环节,这类斜楔式锁紧块是很常见的功能性零件,很多刚接触结构设计的工程师容易忽略这类小零件的细节设计,往往在实际装配调试时才发现定位精度不足、锁紧后出现窜动、拆装维护不便等问题。从结构形态来看,这个零件采用单侧大角度斜楔面作为主要工作面,斜楔角度控制在7度以内,满足机械自锁的基本要求,当配套的压紧件从斜面对应方向施加压力时,零件可以沿着安装槽的导向方向完成进给,将待固定的工件牢牢抵在定位基准面上,不会因为设备运行过程中的振动出现松脱。

  从安装边界来看,这类零件的整体尺寸通常控制在40mm×30mm×25mm区间,适配多数小型工装的安装空间,安装时不需要额外设计复杂的固定结构,只需要在基座上加工出对应尺寸的导向槽,预留出锁紧销的活动空间即可,能够大幅缩短工装的设计与加工周期。在设计这类零件的时候,首先要明确使用场景的负载要求,如果是用于轻载的电子零件装配工位,零件可以选用45号钢表面发黑处理,满足常规的耐磨要求即可;如果是用于重载的机加工定位工位,就需要选用Cr12MoV材料做淬火处理,硬度达到HRC58-62,提升斜面和导向棱边的耐磨性,延长零件的使用寿命。

  斜楔面的表面粗糙度需要控制在Ra1.6以下,降低锁紧过程中的摩擦阻力,同时减少长期摩擦产生的磨损量,保证定位精度的长期稳定性。很多新手在设计这类零件时,会把斜楔角度做的过大,虽然进给行程会更长,但是无法实现自锁,设备运行过程中很容易因为振动松脱,导致工件定位失效,出现加工或者装配不良;也有部分设计会把斜楔角度做的过小,虽然自锁性能更好,但是锁紧和松开的操作行程太长,影响工位的上下料效率。另外,零件的非工作面都做了倒角处理,避免装配时锐边划伤操作人员,也能减少零件安装时与基座槽口的磕碰,提升装配的顺畅度。

  在实际选型应用时,需要根据待定位工件的尺寸公差,计算好斜楔块的进给行程,预留出0.5-1mm的补偿行程,避免因为工件尺寸的批次差异,出现锁紧不到位或者无法锁紧的情况。这类结构除了用在工装夹具上,也可以用在小型设备的门板快锁结构、模具的侧向抽芯辅助定位结构中,只需要根据具体的安装空间调整整体尺寸和斜楔角度即可,结构通用性很强,不需要做复杂的定制化改动就能适配不同的使用场景。在三维建模过程中,需要重点关注斜楔面与销孔的位置关系、导向棱边的平行度公差,建模时要把装配基准和加工基准统一,减少后续加工时的基准转换误差,保证零件加工完成后可以直接装配使用,不需要额外的配磨调整。
